Energiczne uszczelki, które wypuściliśmy, obejmują różne modele, każde z własnymi dzielnicami. Wszystkie są ściśle rozwijane, wytwarzane i testowane.

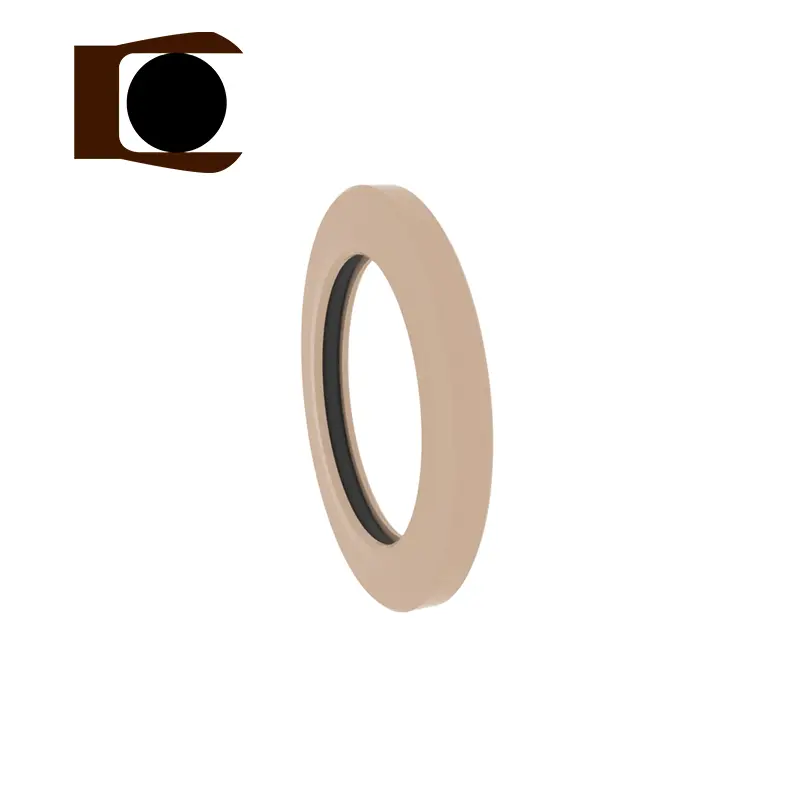

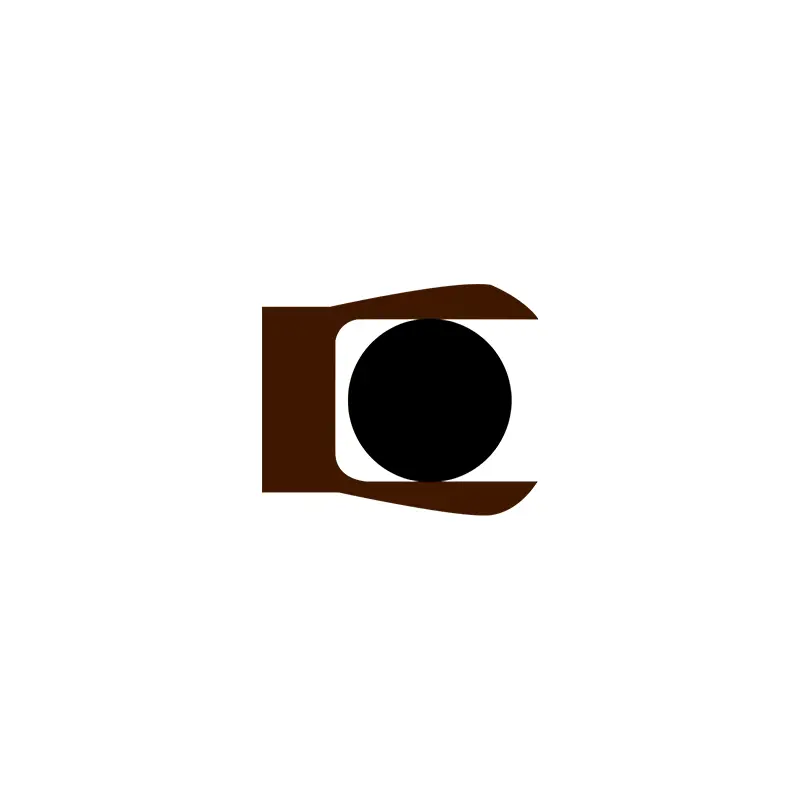

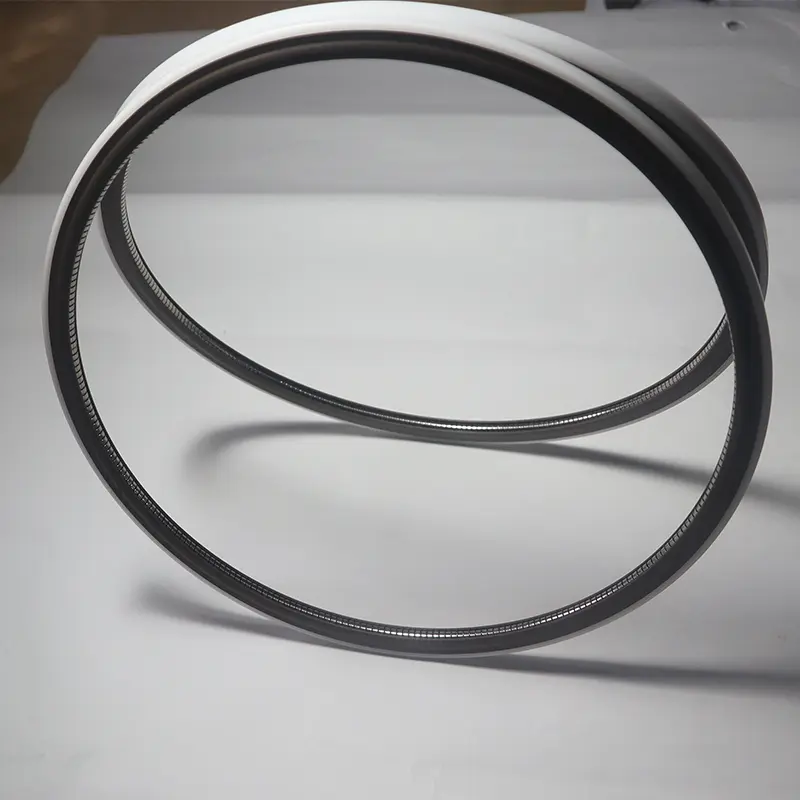

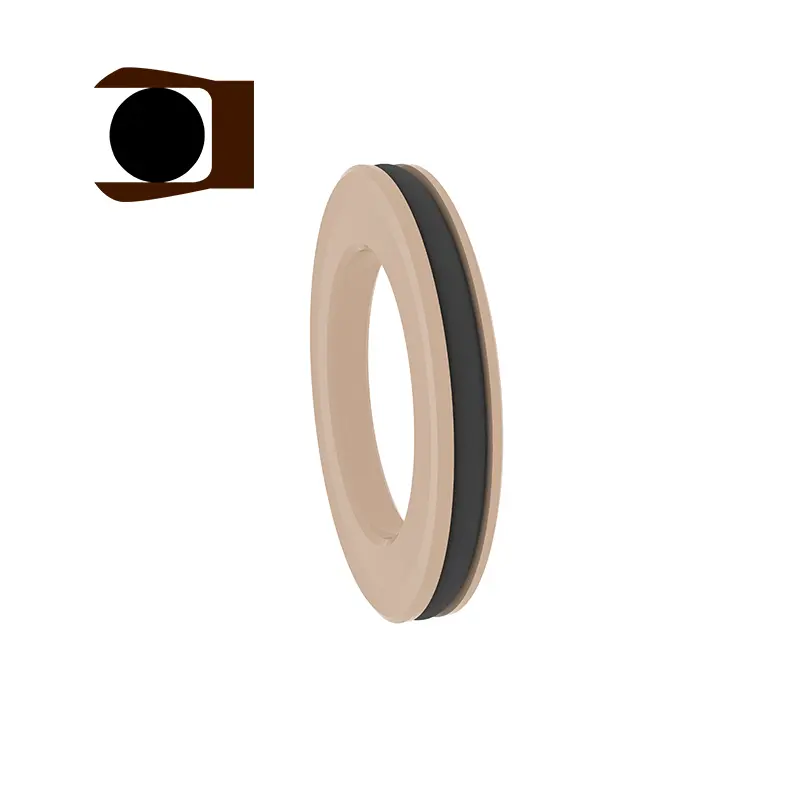

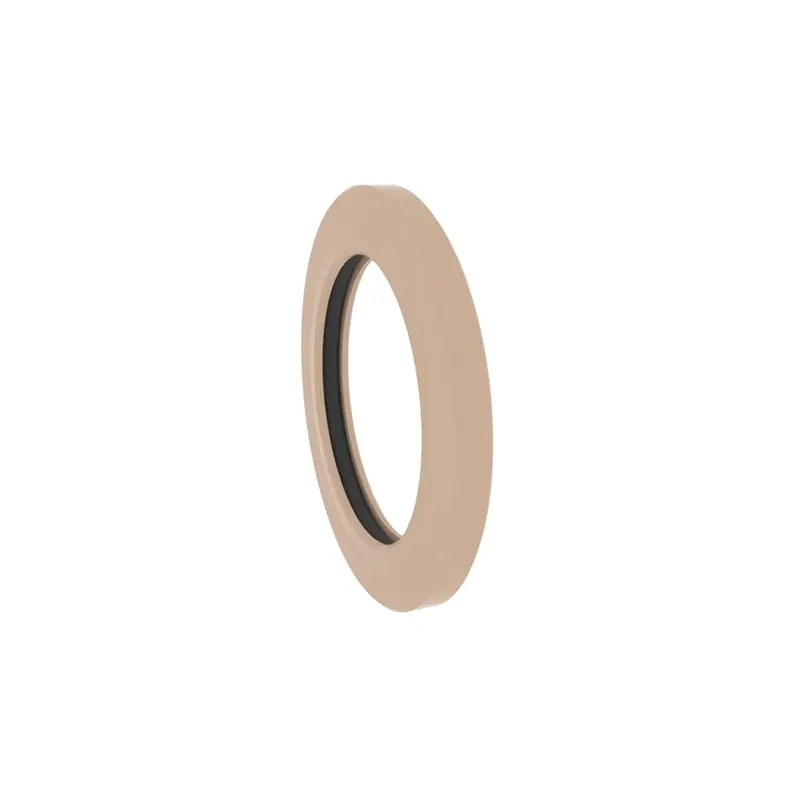

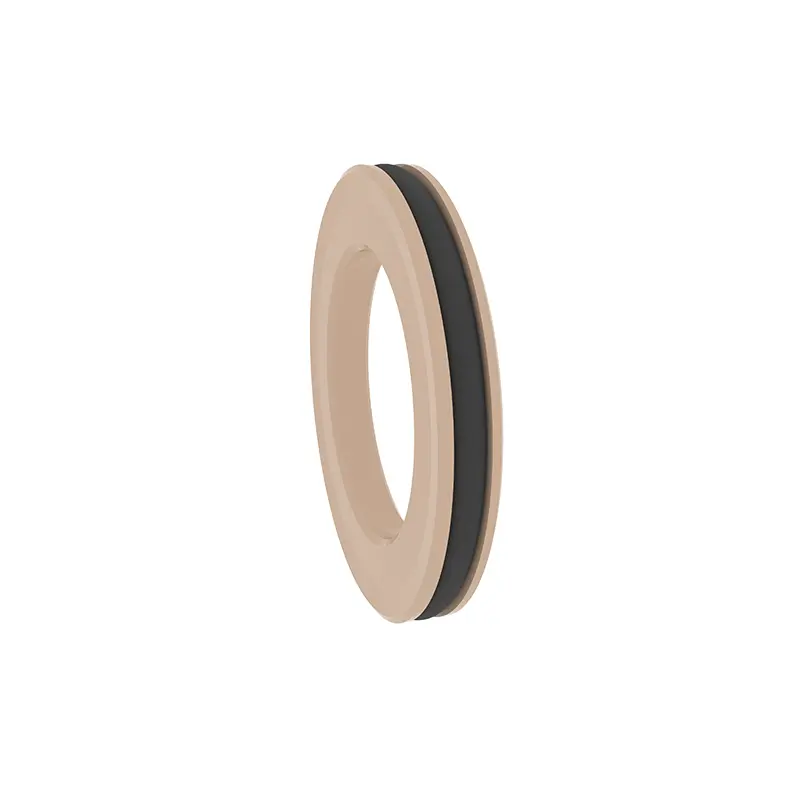

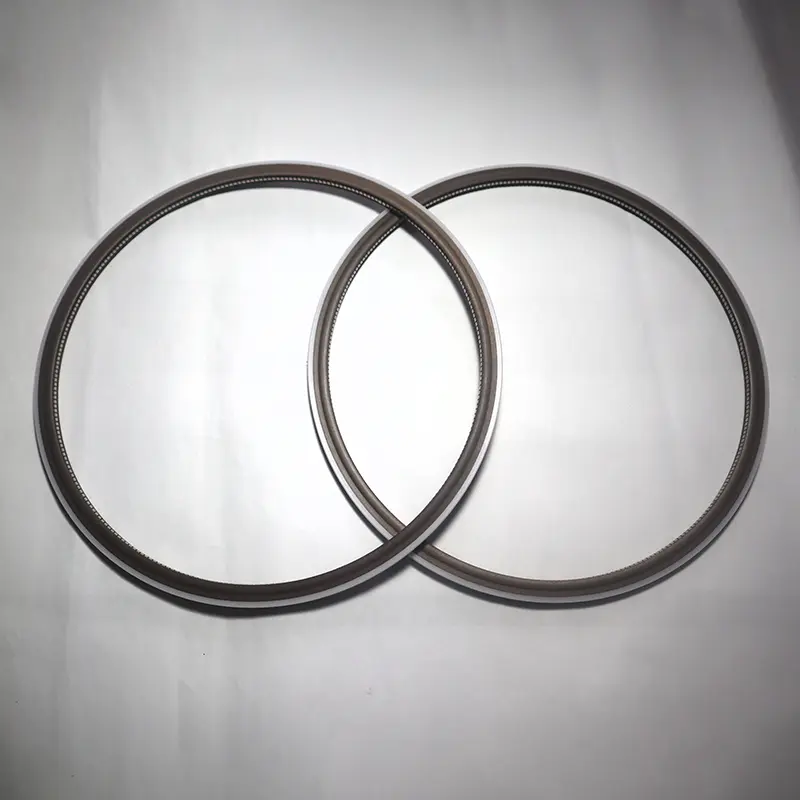

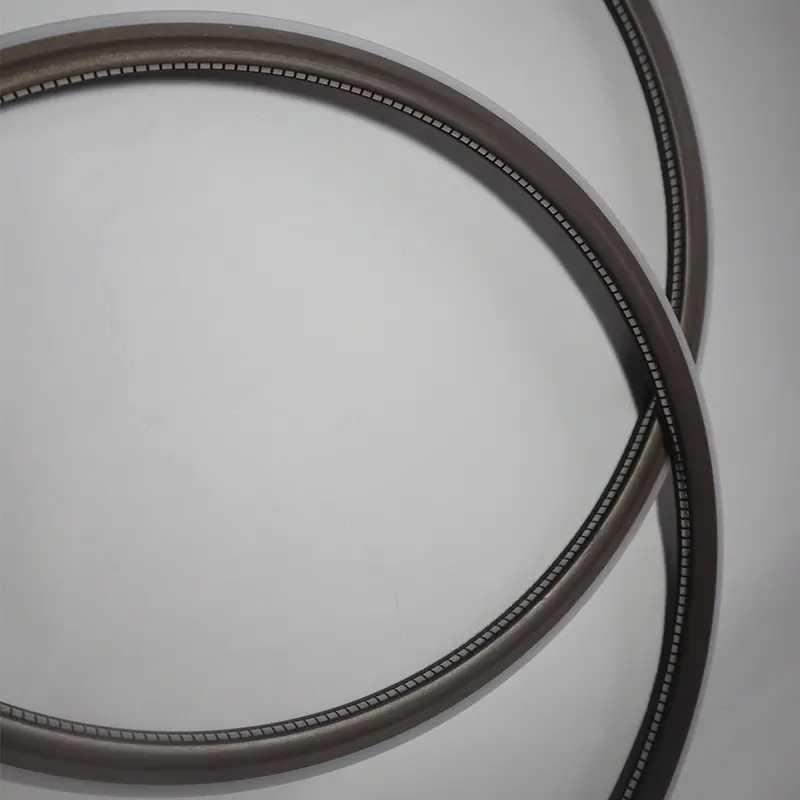

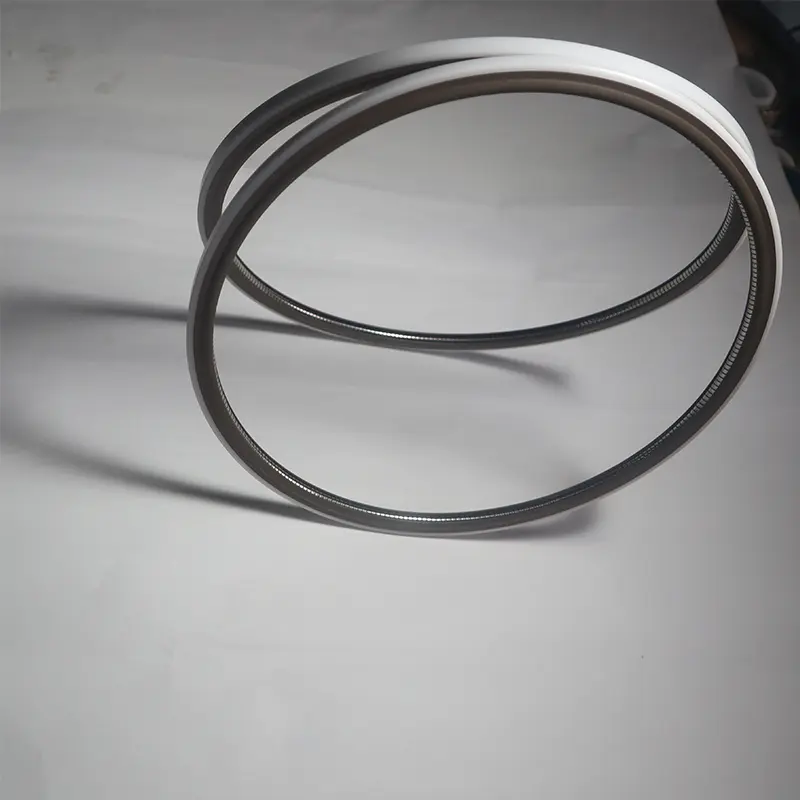

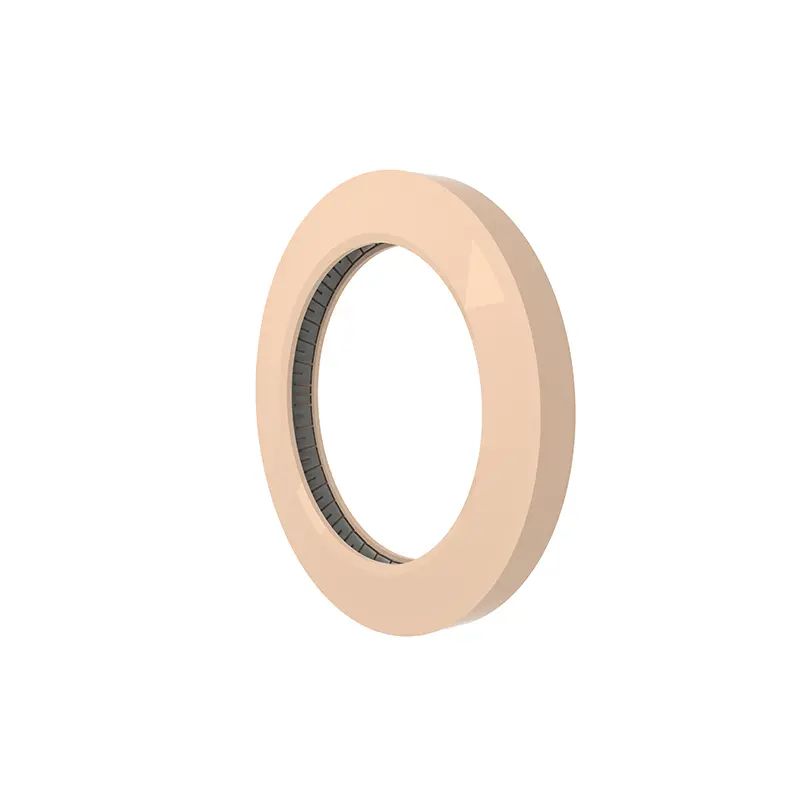

RC2876 i RC2877 to pan-seals, a RC2876-B i RC2877-B to połączone uszczelki w kształcie Y. Dwa różne podziały między każdym modelem mają ten sam groove i mogą być zamienne. Są one odpowiednie do osiowych (końca) i uszczelnień statycznych w jednokierunkowym ciśnieniu i mogą być używane w miejscach, w których chropowatość powierzchni nie jest idealna. Dwa pan-seals składają się z sprężyn ze stali nierdzewnej i tworzyw sztucznych o wysokiej zawartości funkcji. Sprężyny ze stali nierdzewnej można wybrać jako sprężyny w kształcie litery V i sprężyny w kształcie O. A podczas korzystania z RC2876-B i RC2877-B konieczne jest rozsądne wybranie pasujących materiałów elastomerowych.
Funkcje i aplikacje produktu:
RC2876
Obowiązujące warunki pracy (wartości graniczne nie powinny pojawiać się jednocześnie)
| Ciśnienie MPA | Prędkość m/s | Temperatura ℃ | Średni | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Wszystkie ciecze, chemikalia, gazy |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Wybór materiału

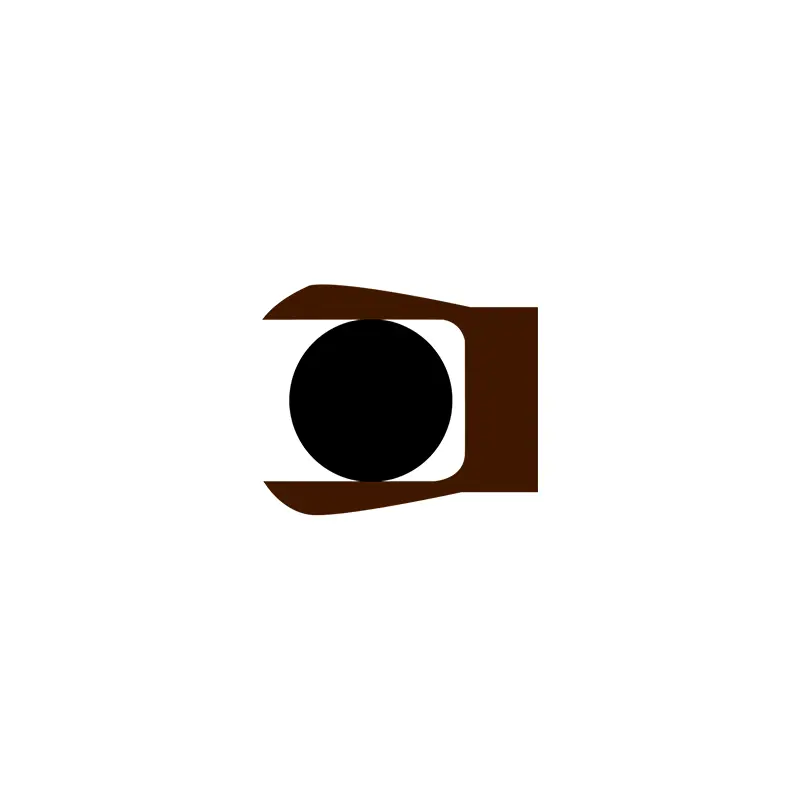

1. Dopasowane materiały O-ring mogą wynosić: R01 Guma nitrylowa (NBR), R02 Fluororubber (FKM) itp.
2. Materiały do pierścienia uszczelniające: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 itp.

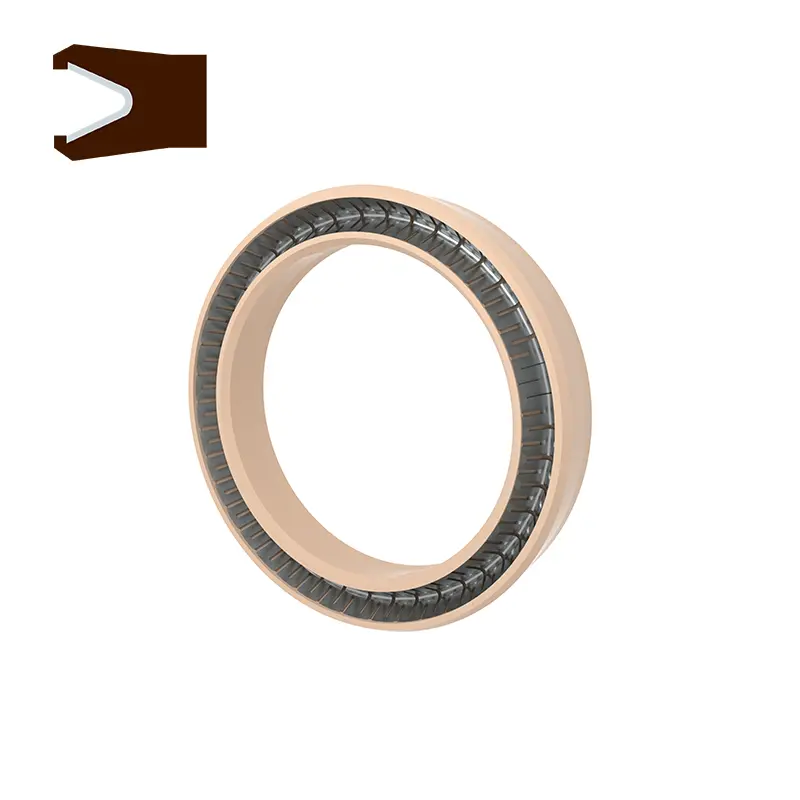

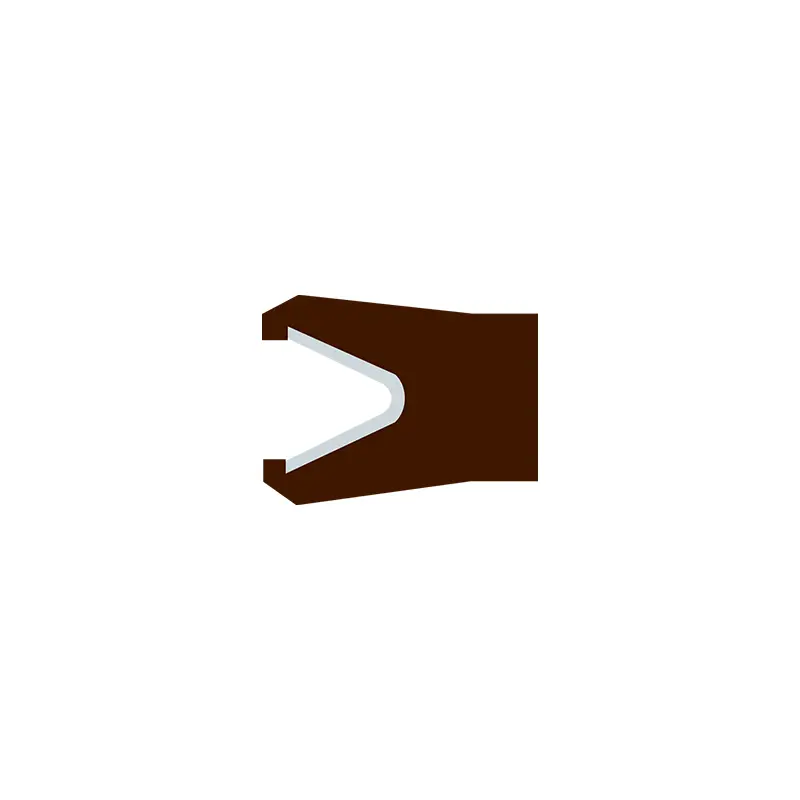

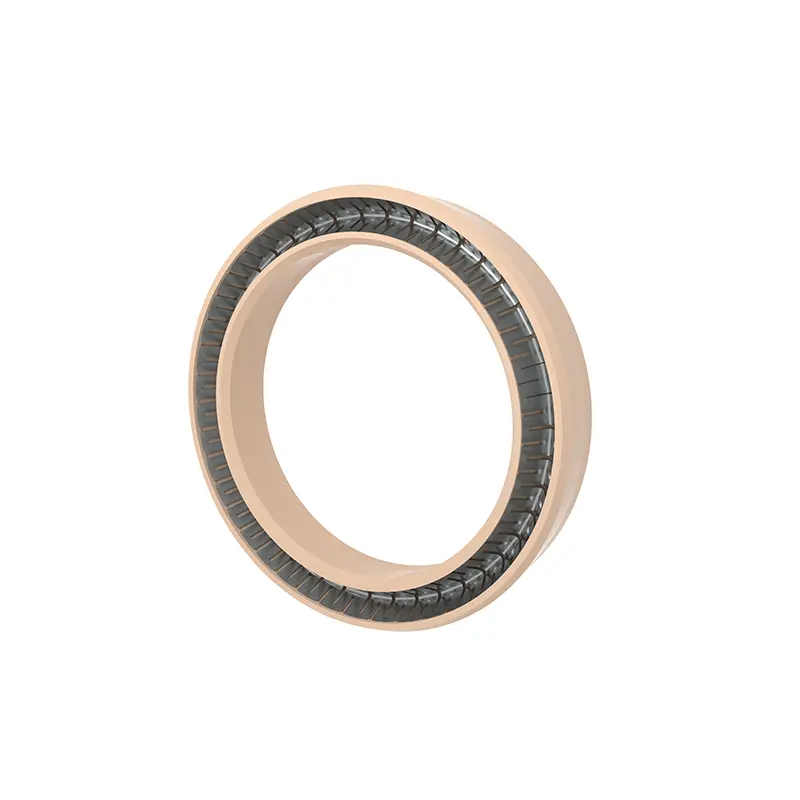

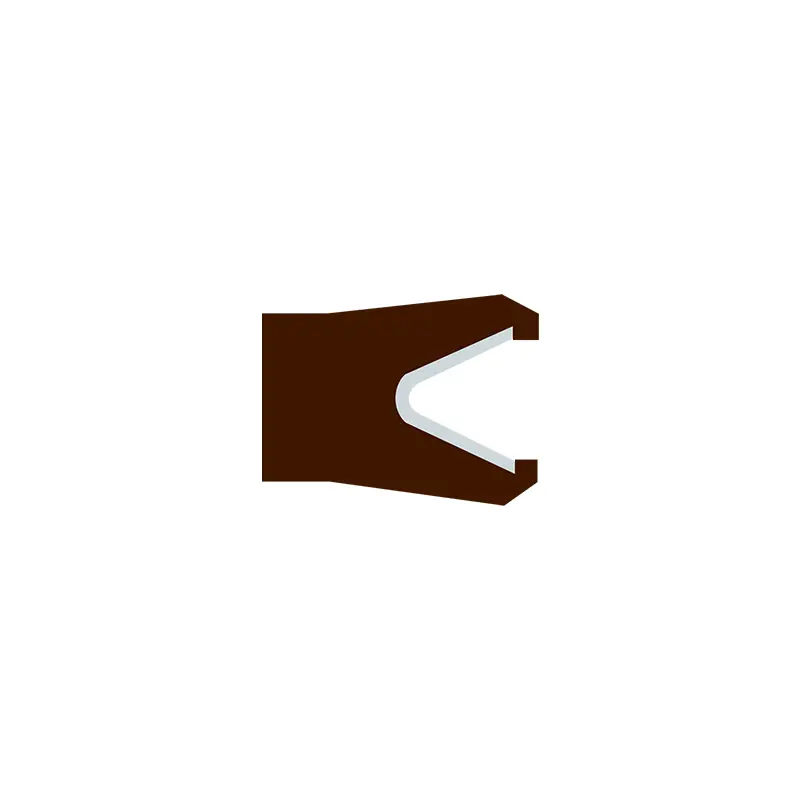

3. Sprężyny ze stali nierdzewnej można wybrać ze sprężyn w kształcie O i źródeł w kształcie litery V.
Przykład zamawiania
RC2876-40-PTFE4+v Średnica zewnętrzna wewnętrznego rowka ciśnienia wynosi 40, materiał pierścienia uszczelniający to PTFE4, a sprężyna to sprężyna w kształcie litery V
RC2876-B-40-PTFE4+R02 Średnica zewnętrzna wewnętrznego rowka ciśnienia wynosi 40, materiał pierścienia uszczelniający to PTFE4, a dopasowany O-ring to Fluororubber
Uwaga: jeśli wybierzesz rozszerzony zakres, skorzystaj z numeru serii.

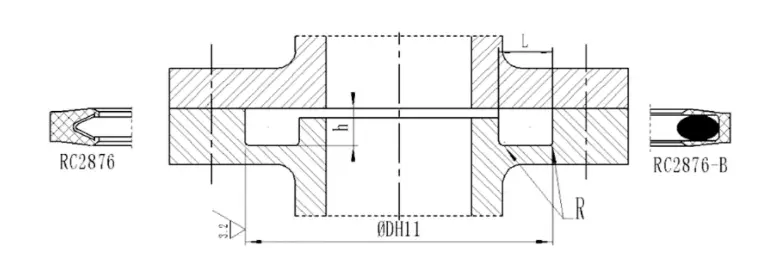

| Numer seryjny | Numer seryjny | Zakres standardowy DH11 | Rozszerzony zasięg DH11 | Głębokość groove H-0.05 | Szerokość groove L+0.2 | Okrągłe rogi Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13,9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24,9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45,9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124,9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999,9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Obowiązujące warunki pracy (wartości graniczne nie powinny pojawiać się jednocześnie)
| Ciśnienie MPA | Prędkość m/s | Temperatura ℃ | Średni | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Wszystkie ciecze, chemikalia, gazy |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Dopasowane materiały O-ring mogą wynosić: R01 Guma nitrylowa (NBR), R02 Fluororubber (FKM) itp.
2. Materiały do pierścienia uszczelniające: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 itp.
3. Sprężyny ze stali nierdzewnej można wybrać ze sprężyn w kształcie O i źródeł w kształcie litery V.
Przykład zamawiania
RC2877-40-PTFE4+V Wewnętrzna średnica zewnętrznego rowka ciśnienia wynosi 40, materiał pierścienia uszczelniający to PTFE4, a sprężyna ze stali nierdzewnej to sprężyna w kształcie litery V.
RC2877-B-40-PTFE4+R02 Wewnętrzna średnica zewnętrznego rowka ciśnienia wynosi 40, materiał pierścienia uszczelniający to PTFE4, a pasujący O-ring to Fluororubber
Uwaga: jeśli wybierzesz rozszerzony zakres, skorzystaj z numeru serii.
| Numer seryjny | Numer seryjny | Zakres standardowy D H11 | Rozszerzony zasięg DH11 | Głębokość groove H-0.05 | Szerokość groove L+0.2 | Okrągłe rogi Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9,9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19,9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39,9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119,9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999,9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
