Funkcją odpornych na ciśnienie szkieletowych uszczelek olejowych jest na ogół odizolowanie części, które wymagają smarowania z części wyjściowych w częściach transmisyjnych, aby zapobiec wyciekom oleju smarowego.

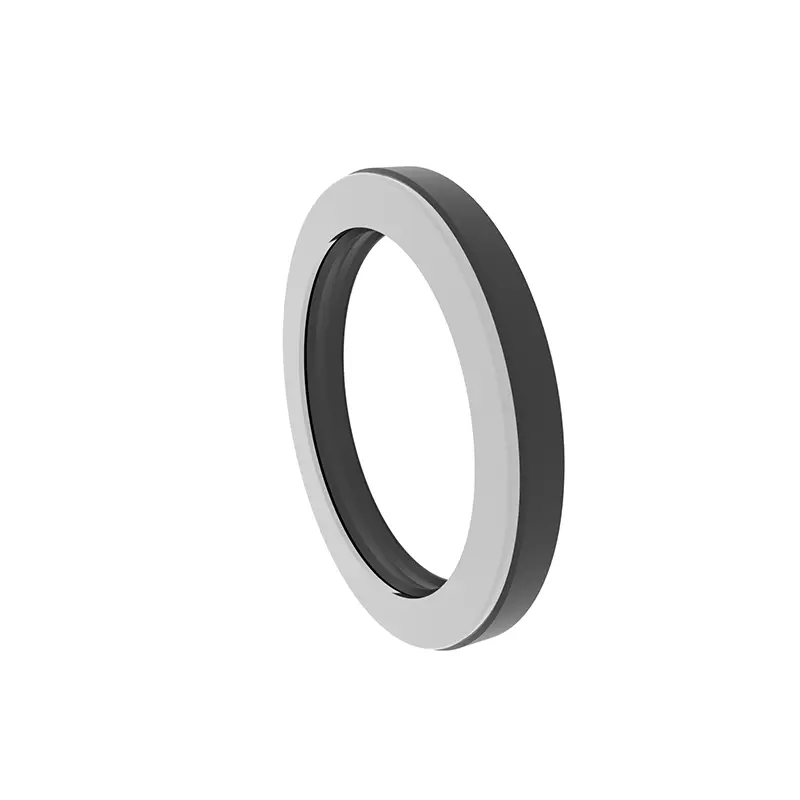

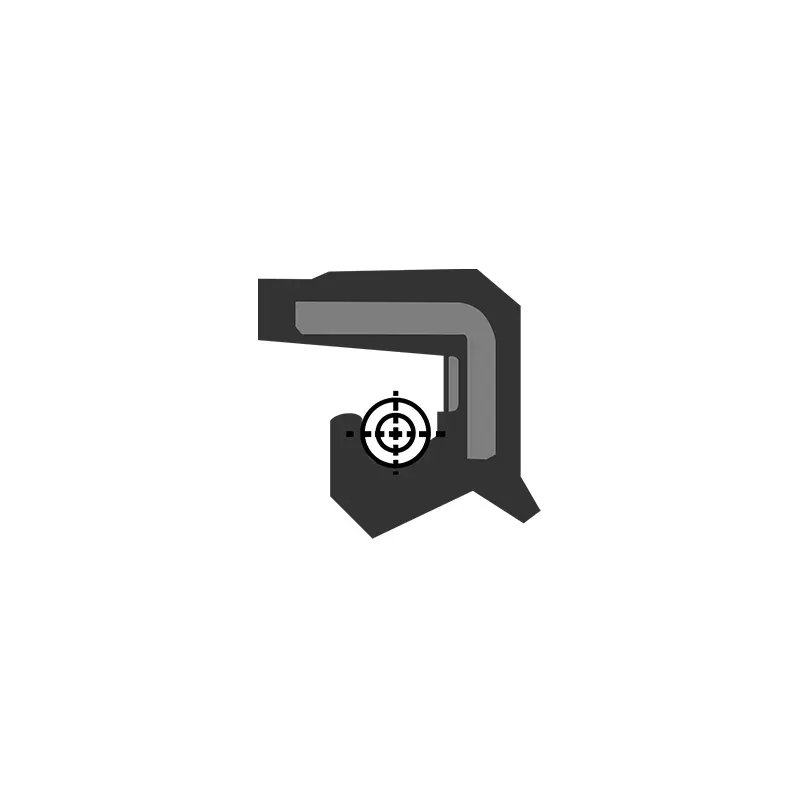

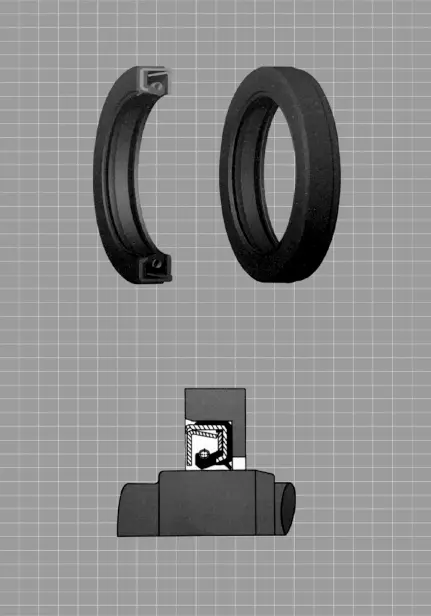

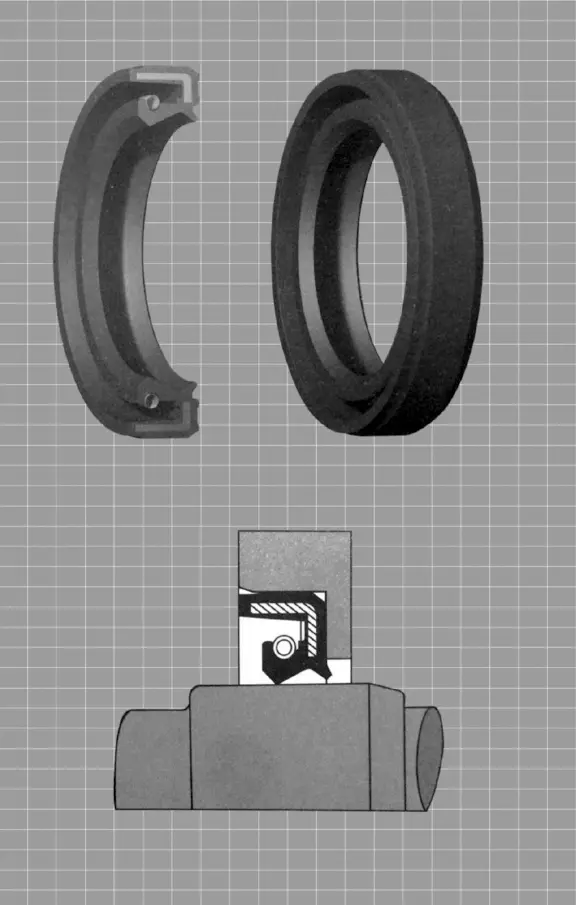

Struktura odpornych na ciśnienie szkieletowych uszczelek olejowych składa się z trzech części: korpusu uszczelniającego, wzmacniającego szkielet i samozwańczą sprężyną cewki. Korpus uszczelniający jest podzielony na dno, talię, krawędź tnącą i uszczelniającą wargę zgodnie z różnymi częściami. Zwykle wewnętrzna średnica uszczelki szkieletowej w stanie wolnym jest mniejsza niż średnica wału i ma pewną „ilość zakłóceń”. Dlatego po włożeniu uszczelki olejowej do siedzenia uszczelnienia olejowego i wału, siły sprężystej krawędzi tnącej uszczelnienia i siły skurczowej sprężyny cewki samodzielnej wytwarzają promieniową siłę mocowania na wale, uzyskując w ten sposób najlepszy efekt uszczelnienia. Ogólna oporna na ciśnienie konstrukcja szkieletu ma odkształcenie małe wargi i jest wykorzystywany do uszczelnienia obrotowych wałów w sytuacjach ciśnienia.
Funkcje i aplikacje produktu:
Zalety produktu:
Potrójna konstrukcja: korpus uszczelki, wzmocniony szkielet i samozwańczy sprężyna cewki współpracują, aby zapewnić doskonały efekt uszczelnienia.
Siła zacisków promieniowych: Siła sprężystej krawędzi i siła skurczu sprężyn wytwarzają siłę mocowania promieniowego na wałku, aby zapewnić najlepszą wydajność uszczelnienia.
Konstrukcja odporna na ciśnienie: ogólny szkielet oporny na ciśnienie sprawia, że deformacja warg jest małe, które nadaje się do okazji uszczelnienia wału wysokiego ciśnienia.
Szerokie zastosowanie: Odporne na ciśnienia szkieletowe uszczelki olejowe są odpowiednie dla różnych uszczelnień wału obracającego się, aby skutecznie zapobiec wyciekowi oleju smarowego.
Scenariusze aplikacji:
Uszczelki wału obrotowego: Uszczelnienia oleju szkieletowego są stosowane do obracania wałków w sytuacjach ciśnienia, aby zapobiec wyciekowi oleju smarowego.
Sprzęt przemysłowy: odpowiednie do uszczelniania części wymagających smarowania, takich jak mechaniczne systemy przesyłowe i systemy hydrauliczne.

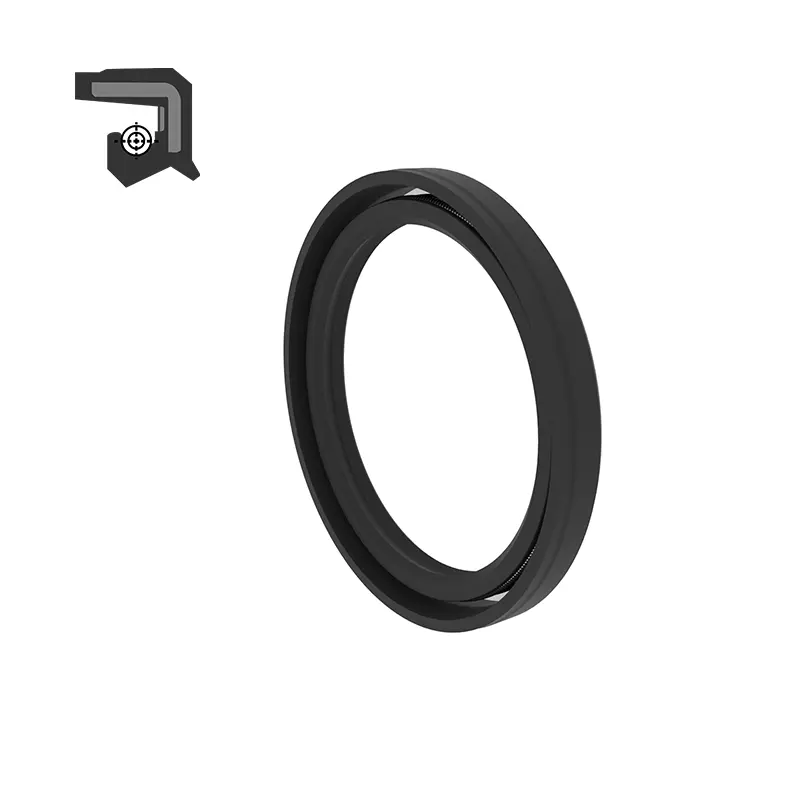

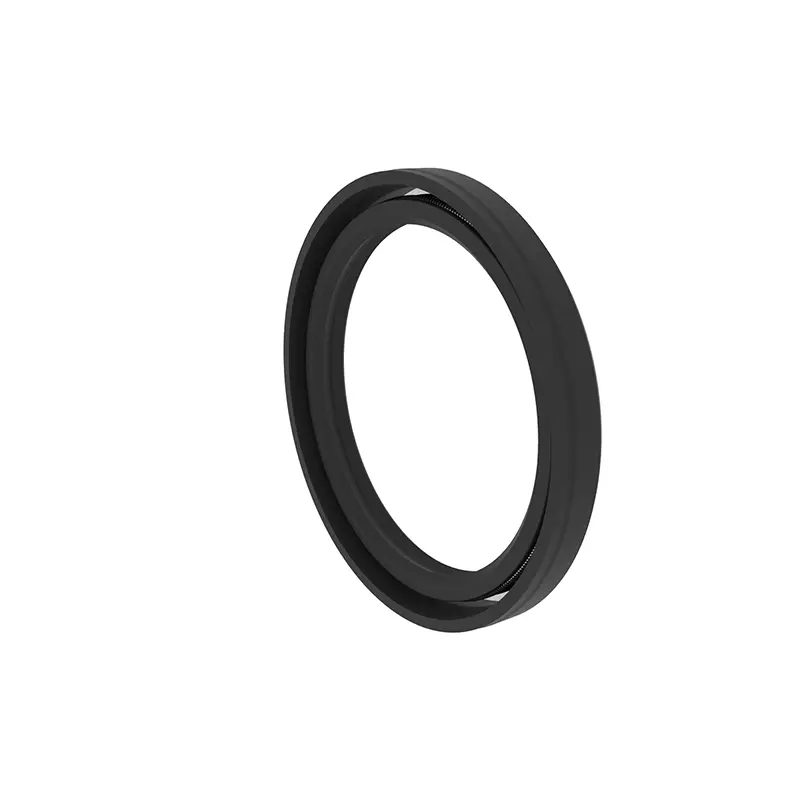

RCTCV podwójna warga pod wysokim ciśnieniem szkieletowa pieczęć olejowa
Materiał: guma nitrylowa NBR
Medium: Podstawowy olej hydrauliczny
Temperatura pracy ℃: -25 do +100
Prędkość: -
Ciśnienie robocze: 0,3 MPa
Twardość materialna: -

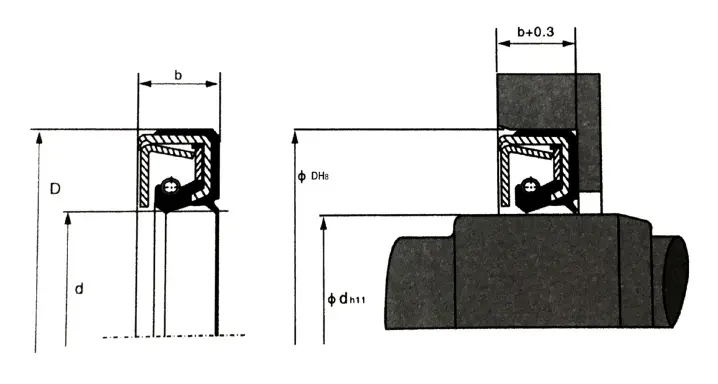

| Model | d | D | b | Model zamówienia |
|
Model | d | D | b | Model zamówienia |
| RCTCV | 7 | 20 | 7 | RCTCV-7 | RCTCV | 26 | 42 | 8 | RCTCV-26 | |
| RCTCV | 8 | 18 | 7 | RCTCV-8 | RCTCV | 27 | 47 | 11 | RCTCV-27 | |
| RCTCV | 8 | 22 | 7 | RCTCV-8A | RCTCV | 28 | 48 | 11 | RCTCV-28 | |
| RCTCV | 10 | 25 | 7 | RCTCV-10 | RCTCV | 30 | 42 | 7 | RCTCV-30 | |
| RCTCV | 12 | 25 | 7 | RCTCV-12 | RCTCV | 30 | 50 | 11 | RCTCV-30A | |
| RCTCV | 13 | 28 | 7 | RCTCV-13 | RCTCV | 32 | 52 | 11 | RCTCV-32 | |
| RCTCV | 14 | 28 | 7 | RCTCV-14 | RCTCV | 34 | 54 | 11 | RCTCV-34 | |
| RCTCV | 15 | 30 | 7 | RCTCV-15 | RCTCV | 35 | 55 | 11 | RCTCV-35 | |
| RCTCV | 16 | 30 | 7 | RCTCV-16 | RCTCV | 38 | 58 | 11 | RCTCV-38 | |
| RCTCV | 17 | 35 | 8 | RCTCV-17 | RCTCV | 40 | 62 | 11 | RCTCV-40 | |
| RCTCV | 18 | 35 | 8 | RCTCV-18 | RCTCV | 42 | 65 | 12 | RCTCV-42 | |
| RCTCV | 19 | 35 | 8 | RCTCV-19 | RCTCV | 45 | 68 | 12 | RCTCV-45 | |
| RCTCV | 20 | 32 | 8 | RCTCV-20 | RCTCV | 48 | 70 | 12 | RCTCV-48 | |
| RCTCV | 20 | 40 | 11 | RCTCV-20A | RCTCV | 50 | 72 | 12 | RCTCV-50 | |
| RCTCV | 22 | 35 | 8 | RCTCV-22 | RCTCV | 52 | 75 | 12 | RCTCV-52 | |
| RCTCV | 22 | 42 | 11 | RCTCV-22A | RCTCV | 55 | 78 | 12 | RCTCV-55 | |
| RCTCV | 23 | 42 | 11 | RCTCV-23 | RCTCV | 58 | 80 | 12 | RCTCV-58 | |
| RCTCV | 24 | 40 | 8 | RCTCV-24 | RCTCV | 60 | 82 | 12 | RCTCV-60 | |
| RCTCV | 25 | 40 | 8 | RCTCV-25 | RCTCV | 62 | 85 | 12 | RCTCV-62 | |
| RCTCV | 25 | 45 | 11 | RCTCV-25A |
|
|
|
|
|

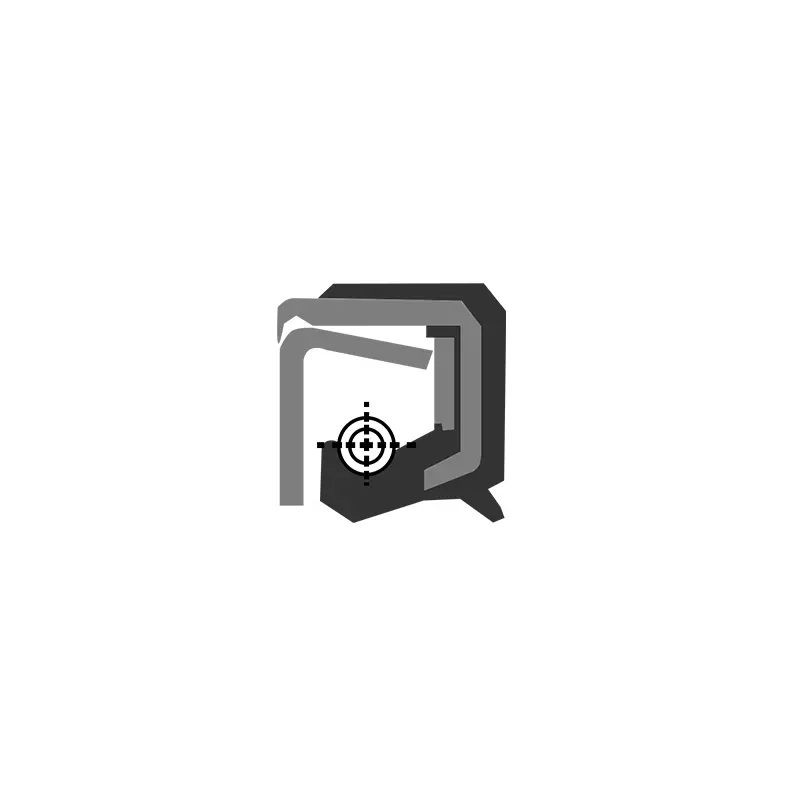

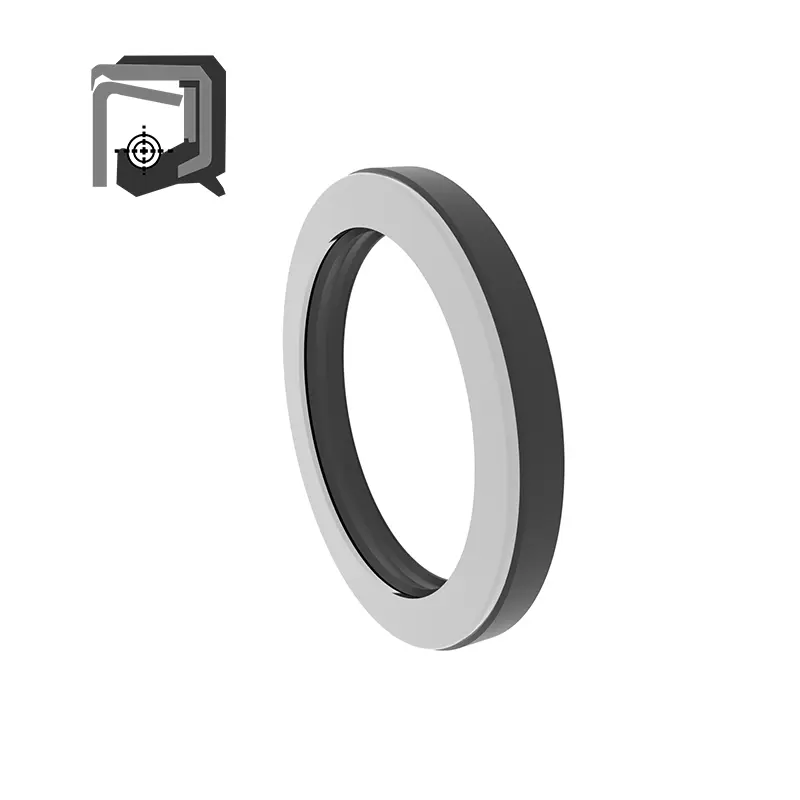

Omówienie: ogólna oporna na ciśnienie konstrukcja szkieletu, odkształcenie małej wargi, stosowane do uszczelnienia wałków obrotowych w sytuacjach narażonych na ciśnienie.
Materiał: guma nitrylowa NBR
Średni: olej hydrauliczny na bazie ropy naftowej
Temperatura pracy ℃: -25 do +100
Prędkość: -
Presja robocza: 1MPA
Twardość materialna: -

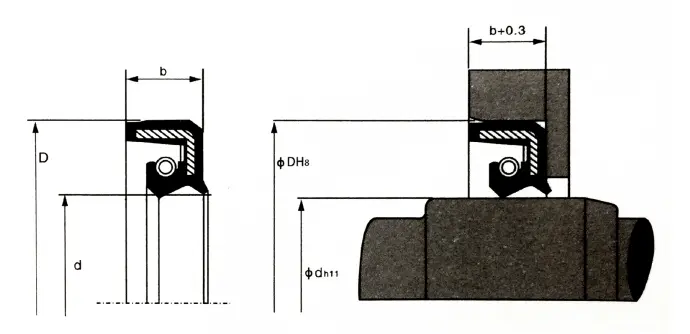

| Model | d | D | b | Model zamówienia |
|
Model | d | D | b | Model zamówienia |
| RCTCV | 25 | 45 | 11 | RCTCV-25 | RCTCV | 75 | 100 | 13 | RCTCV-75 | |
| RCTCV | 28 | 48 | 11 | RCTCV-28 | RCTCV | 80 | 105 | 13 | RCTCV-80 | |
| RCTCV | 30 | 50 | 11 | RCTCV-30 | RCTCV | 85 | 110 | 13 | RCTCV-85 | |
| RCTCV | 32 | 52 | 11 | RCTCV-32 | RCTCV | 90 | 115 | 13 | RCTCV-90 | |
| RCTCV | 34 | 54 | 11 | RCTCV-34 | RCTCV | 95 | 120 | 13 | RCTCV-95 | |
| RCTCV | 35 | 55 | 11 | RCTCV-35 | RCTCV | 100 | 125 | 13 | RCTCV-100 | |
| RCTCV | 38 | 58 | 11 | RCTCV-38 | RCTCV | 105 | 135 | 14 | RCTCV-105 | |
| RCTCV | 40 | 62 | 11 | RCTCV-40 | RCTCV | 110 | 140 | 14 | RCTCV-1110 | |
| RCTCV | 42 | 65 | 12 | RCTCV-42 | RCTCV | 115 | 145 | 14 | RCTCV-115 | |
| RCTCV | 45 | 68 | 12 | RCTCV-45 | RCTCV | 120 | 150 | 14 | RCTCV-120 | |
| RCTCV | 48 | 70 | 12 | RCTCV-48 | RCTCV | 125 | 155 | 14 | RCTCV-125 | |
| RCTCV | 50 | 72 | 12 | RCTCV-50 | RCTCV | 130 | 160 | 14 | RCTCV-1330 | |
| RCTCV | 55 | 78 | 12 | RCTCV-55 | RCTCV | 140 | 170 | 14 | RCTCV-140 | |
| RCTCV | 60 | 82 | 12 | RCTCV-60 | RCTCV | 150 | 180 | 14 | RCTCV-150 | |
| RCTCV | 62 | 85 | 12 | RCTCV-62 | RCTCV | 170 | 200 | 16 | RCTCV-170 | |
| RCTCV | 65 | 90 | 13 | RCTCV-65 | RCTCV | 190 | 225 | 16 | RCTCV-190 | |
| RCTCV | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
