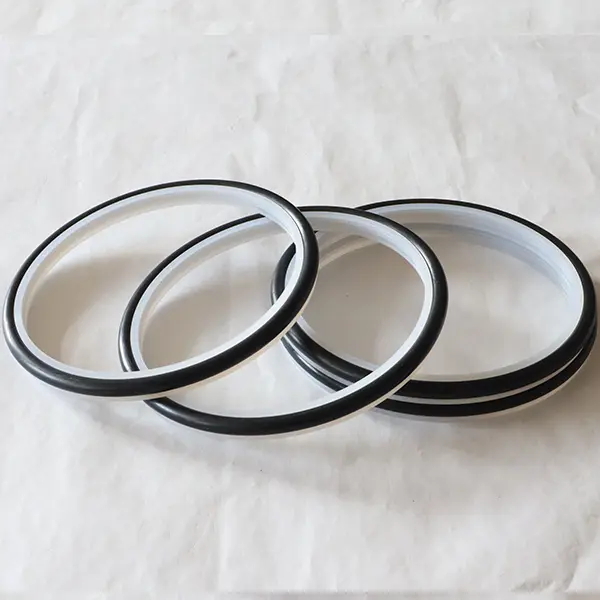

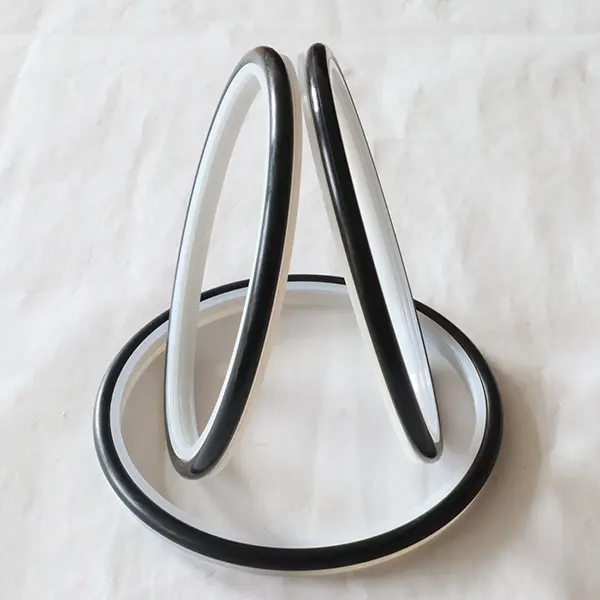

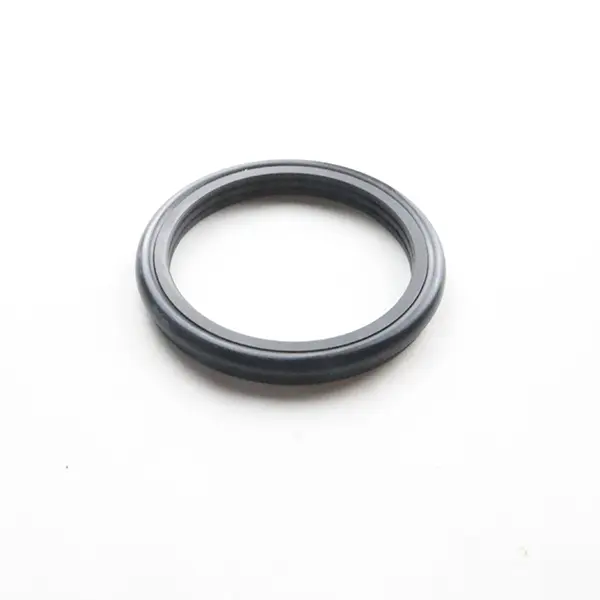

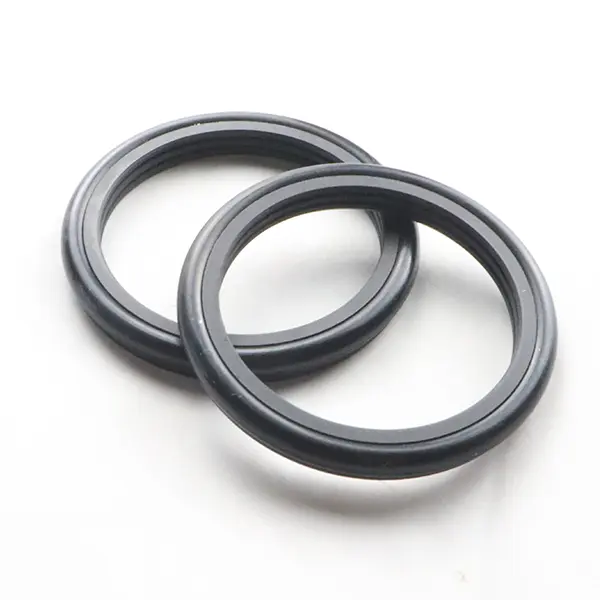

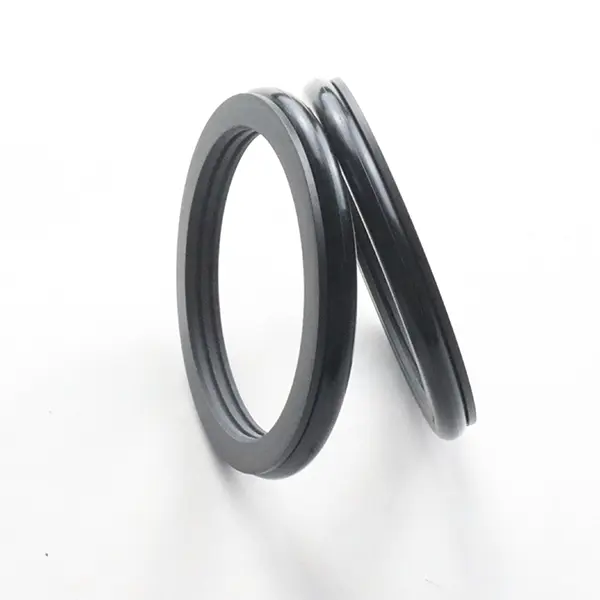

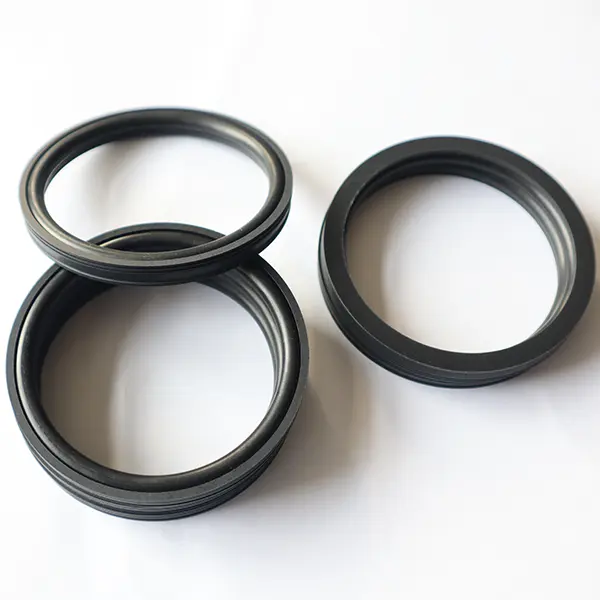

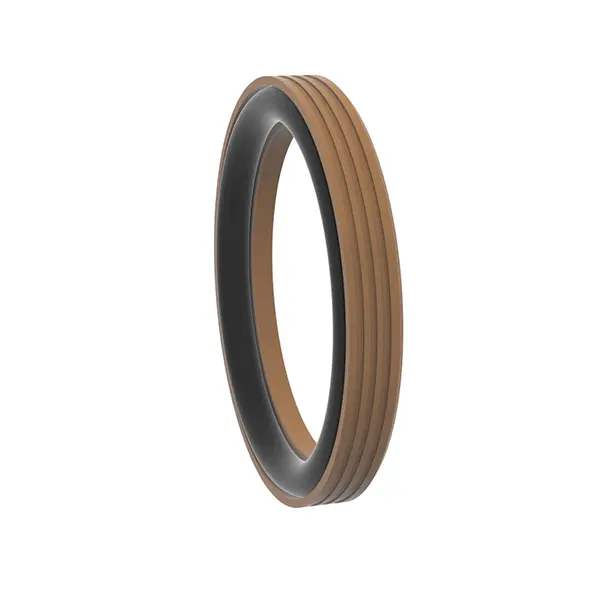

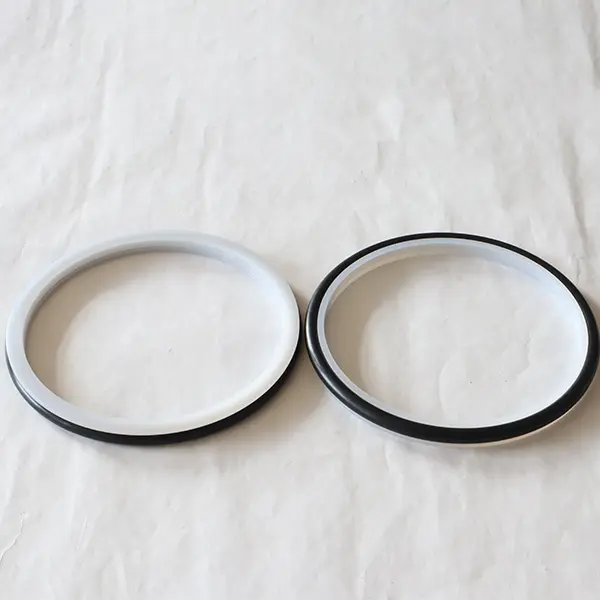

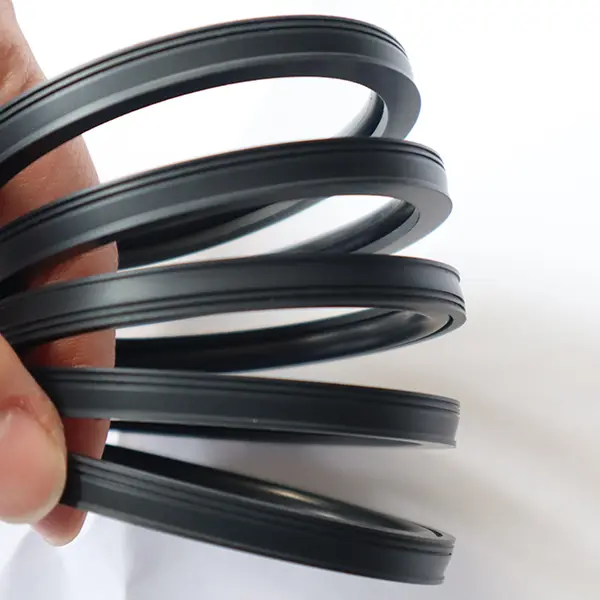

Uszczelki obrotowe Ruichen Seal do zawiesiny cementowej wykonane są z wysokowydajnych inżynierii plastikowych pierścieni uszczelnienia z zębów i gumowych pierścieni w kształcie O. Są one odpowiednie do trudnych warunków pracy, takich jak pompy tłoka, pompy błotne, ćwiczenia śrubowe, platformy wiertnicze, sprzęt do poszukiwania oleju i betonowe rośliny. Są one podzielone na dwa modele: RC2061 i RC2062.
Zarówno RC2061, jak i RC2062 nadają się do jednokierunkowego uszczelnienia hydraulicznych ruchów wzajemnych i obrotowych. Mają charakterystykę długiego życia, niskiego tarcia, dobrego uszczelnienia, małej przestrzeni konstrukcyjnej oraz łatwej instalacji, użytkowania i konserwacji. Specjalna konstrukcja optymalizacji wargi i grubości ma dobry efekt uszczelnienia nawet w nośnikach złośliwych, takich jak zawiesina cementowa. Gdy używany do uszczelniania podłoża zawiesiny zalecamy smarowanie tłuszczu między dwiema (lub więcej) uszczelkami.
Funkcje i aplikacje produktu:
Funkcje produktu:
Długa żywotność: połączenie wysokowydajnych tworzyw sztucznych inżynierii i gumy, silna trwałość.
Niskie tarcia: zoptymalizowana konstrukcja zmniejsza odporność na bieganie i poprawia wydajność.
Doskonałe uszczelnienie: Specjalny projekt warg uszczelniających, odpowiedni dla złośliwych mediów, takich jak zawiesina cementowa.
Kompaktowa struktura: mała konstrukcja przestrzeni, łatwa instalacja i konserwacja.
Mające zastosowanie do trudnych warunków pracy: zaprojektowane dla mediów, takich jak błoto i zawiesina cementowa, ze stabilną wydajnością.
Scenariusze aplikacji:
Sprzęt do poszukiwań oleju, taki jak pompki tłoka, pompy błotne, ćwiczenia śrubowe, platformy wiertnicze itp.
Maszyny budowlane i sprzęt, takie jak betonowe stacje mieszania.
Inne hydrauliczne uszczelki wzajemne i obrotowe, które wymagają odporności na zużycie i odporności na złośliwe pożywki.
Zalety techniczne:
Specjalny projekt optymalizacji warg i grubości w celu dostosowania się do ekstremalnych warunków pracy.
Łatwa instalacja, niskie koszty konserwacji i długa żywotność obsługi.
Mające zastosowanie do trudnych środowisk o wysokim zużyciu i wysokim zanieczyszczeniu.
Sugestie dotyczące użytkowania:
W przypadku zastosowania do mediów błotnych zaleca się nasycenie i smarowanie między dwiema (lub więcej) uszczelkami w celu przedłużenia żywotności pieczęci.

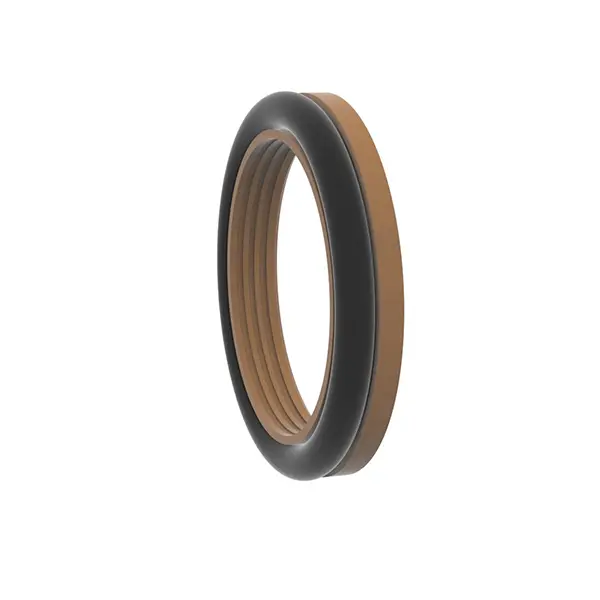

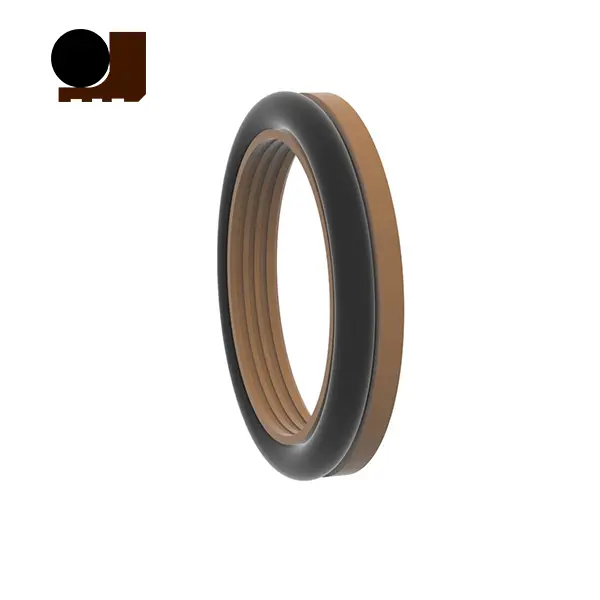

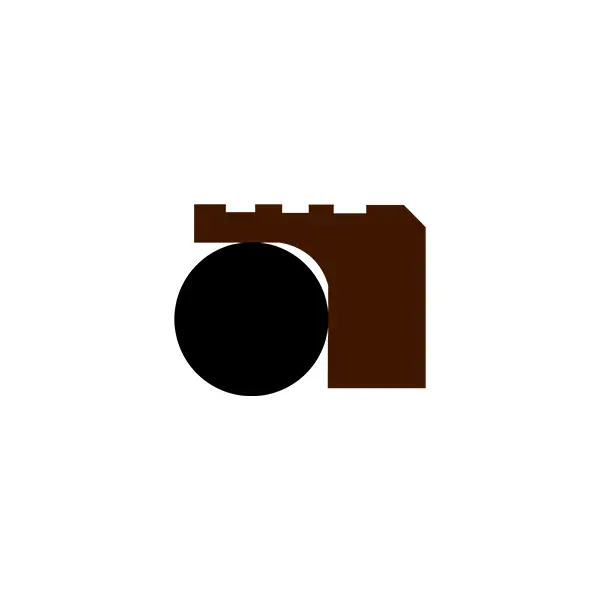

RC2061
Obowiązujące warunki pracy (wartości graniczne nie powinny pojawiać się jednocześnie)
| Ciśnienie (MPA) | Temperatura (℃) | Prędkość (SM) | Średni | |
| Ruch wzajemny | Ruch obrotowy | |||
| ≤100 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | ≤2 | Olej hydrauliczny, emulsja, woda, błoto, ropa naftowa itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||
Wybór materiału
1. Można wybrać pasujące materiały o-ring: R01 Guma nitrylowa (NBR), R02 Fluororubber (FKM) itp.
2. Materiał pierścienia uszczelniający: Standardowy materiał PTFE4, inne materiały opcjonalne PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 itp.
Przykład zamawiania
Model zamówienia RC2061-80*91.7*7.6-PTFE4-R01 Średnica wału modelu*Średnica rowka*Kod materiału szerokości rowka
Dostępne są specyfikacje (dowolny rozmiar w zakresie parametrów)

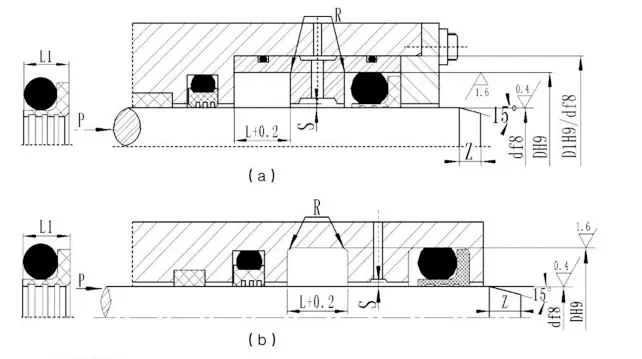

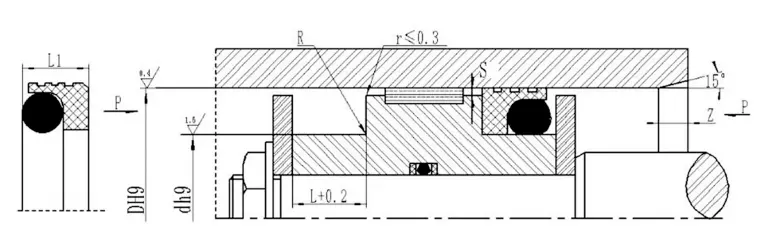

| Zakres średnicy wału Standard D F8 RC2061 | Zakres średnicy wału Ciężki typ D F8 RC2061-Z | Średnica groove D H9 | Szerokość groove L+0.2 | Szerokość pieczęci L1 | Okrągłe rogi RMax | Radialny luz SMax | Ścięcie Zmin | Średnica drutu o-ring | ||
| <10mpa | <20mpa | <40MPA | ||||||||
| 5 ~ 15,9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107,9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19,4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Uwaga: 1. Dla średnicy wału ≤30 mm zaleca się otwarty rowek.
2. W przypadku uszczelnienia obrotowego zaleca się, aby twardość powierzchni wału obrotowego wynosiła HRC ≥58.
3. W przypadku ciśnienia większego niż 30 MPa zaleca się H8/F8 dla przerwy wytłaczania.

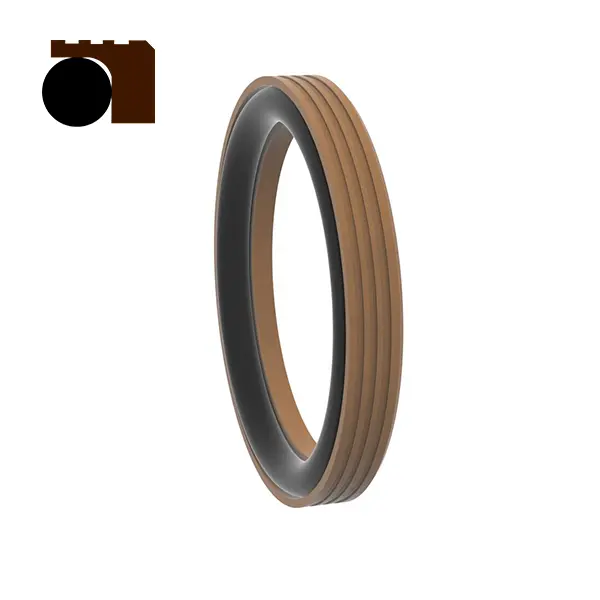

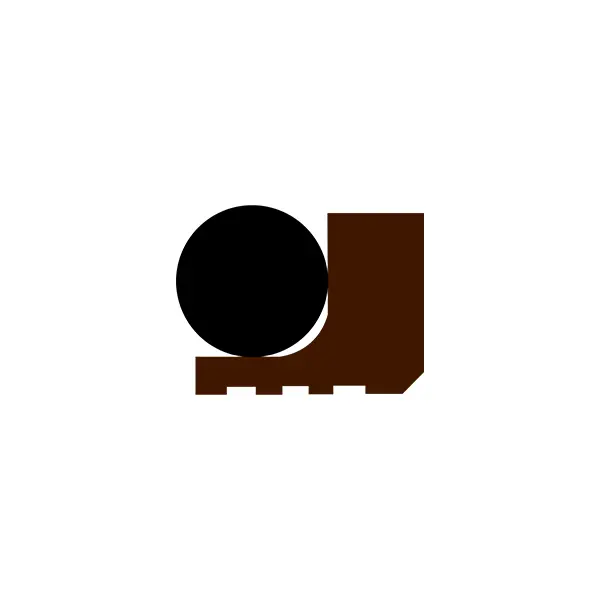

RC2062 Obowiązujące warunki pracy (wartości graniczne nie powinny pojawiać się jednocześnie)
| Ciśnienie (MPA) | Temperatura (℃) | Prędkość (SM) | Średni | |
| Ruch wzajemny | Ruch obrotowy | |||
| ≤100 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | ≤2 | Olej hydrauliczny, emulsja, woda, błoto, ropa naftowa itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||
Wybór materiału
1. Można wybrać pasujące materiały o-ring: R01 Guma nitrylowa (NBR), R02 Fluororubber (FKM) itp.
2. Materiał pierścienia uszczelniający: Standardowy materiał PTFE4, inne materiały opcjonalne PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 itp.
Przykład zamawiania
Model zamówienia RC2062-80*68.3*7.6-PTFE4-R01 Model-cylindra średnica*Groove*Kod materiału szerokości rowka
Dostępne są specyfikacje (dowolny rozmiar w zakresie parametrów)
| Zakres przysłony Typ standardowy D H9 RC2062 | Zakres przysłony Ciężki typ D H9 RC2062-Z | Średnica groove D H9 | Szerokość groove L+0.2 | Szerokość pieczęci L1 | Okrągłe zakręty rMax | Radialny prześwit sMax | Ścięcie Zmin | Średnica drutu o-ring | ||
| <10mpa | <20mpa | <40MPA | ||||||||
| 8 ~ 12,9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-155.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-119.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Uwaga: 1. Dla średnicy cylindra ≤ 30 mm zaleca się użycie otwartego rowka.
2. W przypadku ciśnienia większego niż 30 MPa zaleca się zastosowanie H8/F8 do szczeliny wytłaczania.
