Nasza seria RCS, poprzez profesjonalną projektowanie i produkcję techniczną, spełnia różnorodne potrzeby uszczelnień tłokowych, zapewniając precyzyjne rozwiązania od ogólnych scenariuszy po ekstremalne warunki pracy.
Jeśli chodzi o konstrukcję, podstawowe modele koncentrują się na stabilności i łatwości użytkowania: RCS101/103 zwiększa stabilność osadzania poprzez wstępnie obcieżające O-ringy lub usta pomocnicze, szczególnie w przypadku krótkich udarów; RCS102/104R/117R obsługuje wyższe ciśnienia poprzez optymalizację kompatybilności materiału i rowka (takie jak RCS102R dla standardowych scenariuszy wysokiego ciśnienia rowka). W przypadku systemów pneumatycznych RCS105/205 przyjmuje specjalną konstrukcję warg w celu utrzymania folii oleju smarowego i dostosowania się do środowisk smarowania/nie lebrykacji.
Ruichen Seals koncentruje się również na innowacjach materialnych i funkcjonalnych. Modele takie jak RCS118/119/124-129 wykorzystują politetrafluoroetylen (PTFE) lub poliuretan jako główny korpus, w połączeniu z sprężynami Mander lub O-ringami w celu zrównoważenia ciśnienia, aby osiągnąć niskie tarcie, zużycie przeciwzupienia i odporność na korozję, spełniając czystość i oporność na wysoką temperaturę. RCS129 może tworzyć system uszczelniający z RCS101, który jest odpowiedni do maszyn do spacerów i ciężkiego sprzętu hydraulicznego; RCS126-128 optymalizuje uszczelnienie niskiego ciśnienia poprzez asymetryczną konstrukcję V i jest dostosowane do przemysłu farmaceutycznego i chemicznego.
W złożonych warunkach pracy RCS120/138 i inne uszczelki podwójnie działające mają zintegrowaną konstrukcję pierścienia wspornika, który jest odporny na wysokie ciśnienie i zniekształcenie oraz dostosowywanie do zwartych rowków; RCS131 jest substytutem O-ring, który jest zarówno odporny na wytłaczanie, jak i odporność chemiczną, i stała się preferowanym wyborem dla przemysłu żywności i farmaceutycznego. A RCS116/216 może szybko naprawić stare cylindry poprzez instalację urządzeń, aby zmniejszyć koszty przestojów.
Seria RCS pomaga klientom poradzić sobie z wysokim ciśnieniem, dużą prędkością, korozyjnymi mediami i specjalnymi wyzwaniami branżowymi oraz poprawić niezawodność i życie sprzętu.
Funkcje i aplikacje produktu:

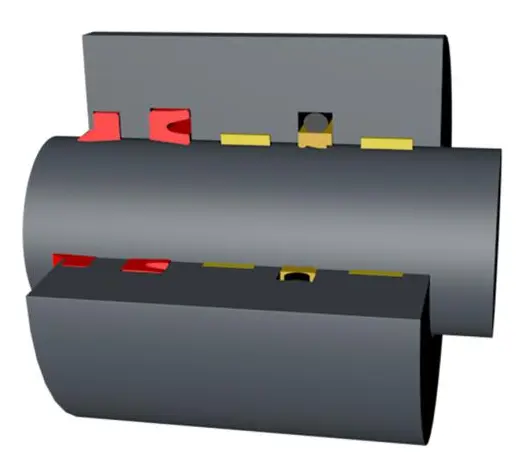

Uszczelnienia obracające pręta tłokowe są odpowiednie do cylindrów hydraulicznych i cylindrów, pojazdów inżynierskich, maszyn rolniczych, dźwigów i morskiego sprzętu hydraulicznego, maszyn.
Używany w ciężkich maszynach przemysłowych, prasach, przemysłach chemicznych, szybkich cylindrach olejowych i przemysł spożywczy maszyn pozycjonujących, przemysł farmaceutyczny.
Zalety
Uszczelnienia obracające pręta tłokowe są stabilne w rowku, o szerokim zakresie temperatur, doskonałej wydajności uszczelnienia statycznego i dynamicznego oraz silnej zdolności resztkowej odzyskiwania oleju w warunkach dynamicznych. Niskie tarcia, bez pełzania, wysoka odporność na zużycie, niskie wartości statyczne i tarcia, tylko dobra wydajność anty-ekstruzji, dobra przewodność cieplna i szeroki zakres temperatur.
Nadaje się do starych prętów tłokowych, typ otwartego typu łatwy do zainstalowania pełzania.

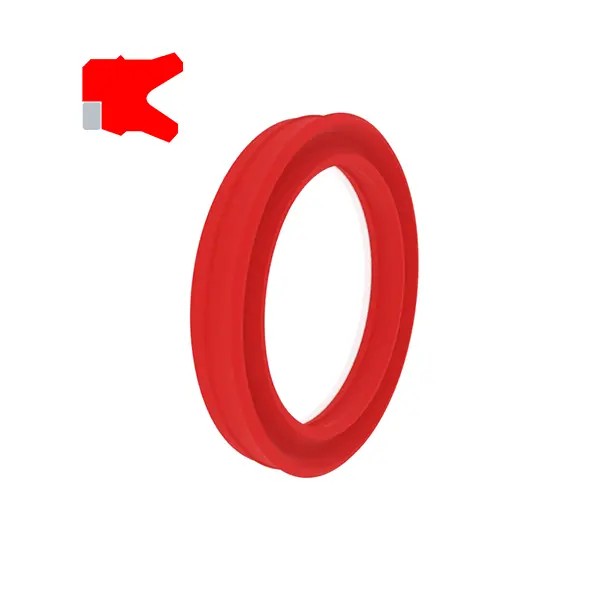

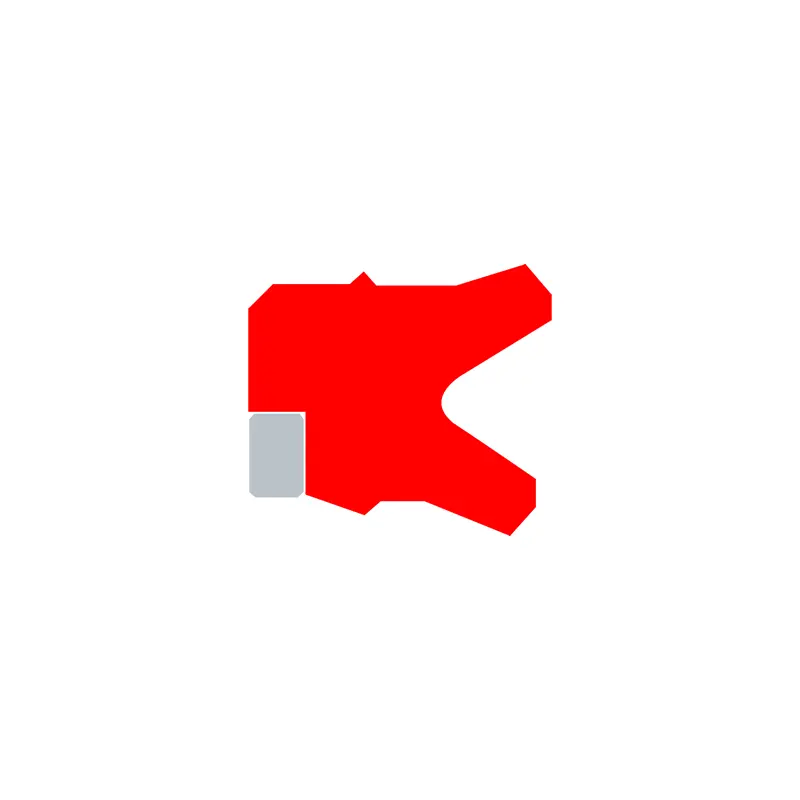

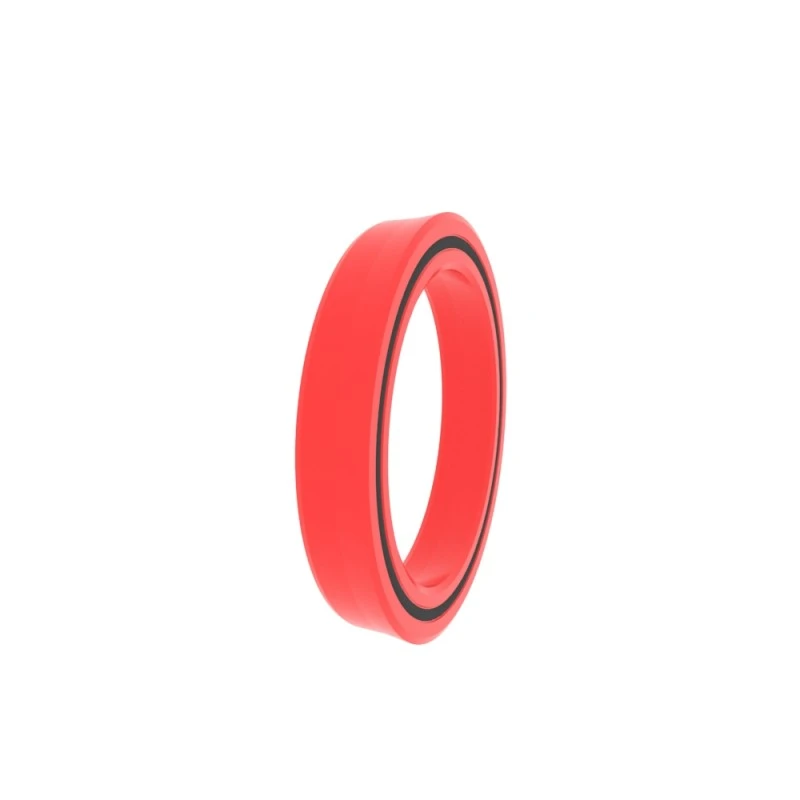

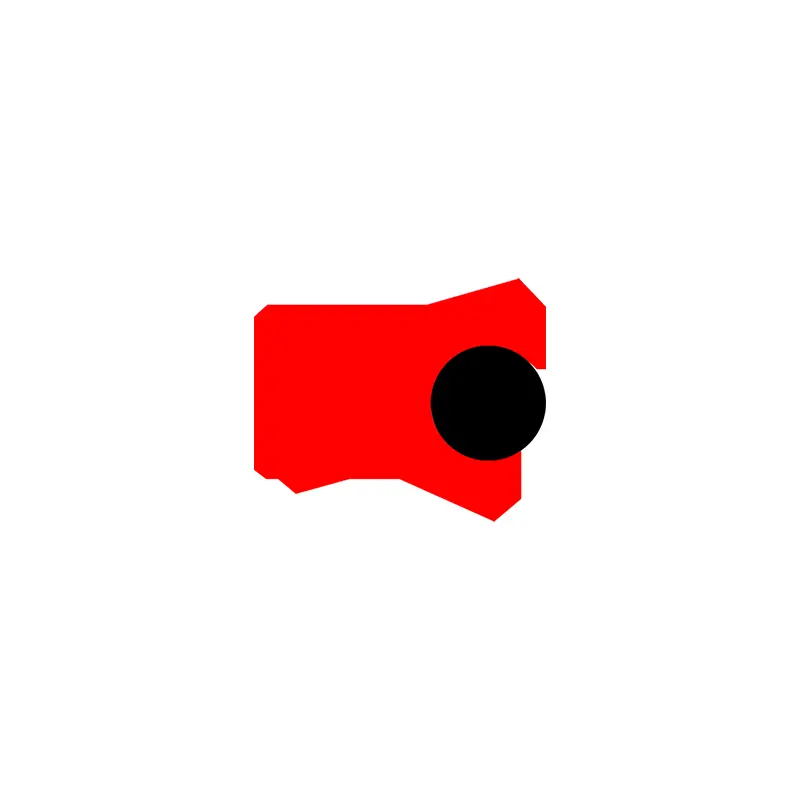

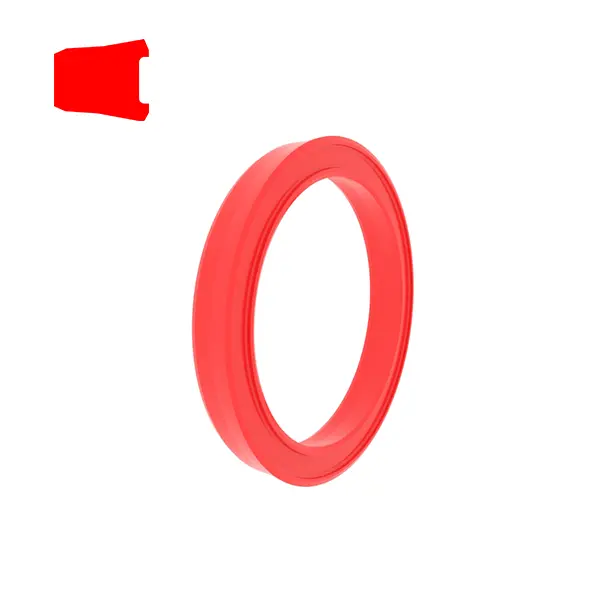

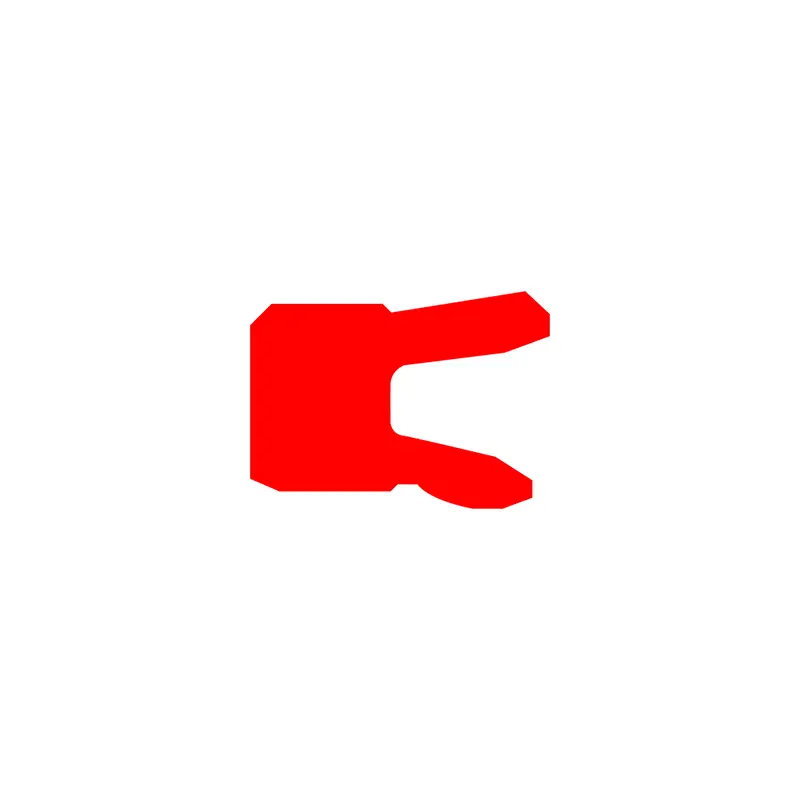

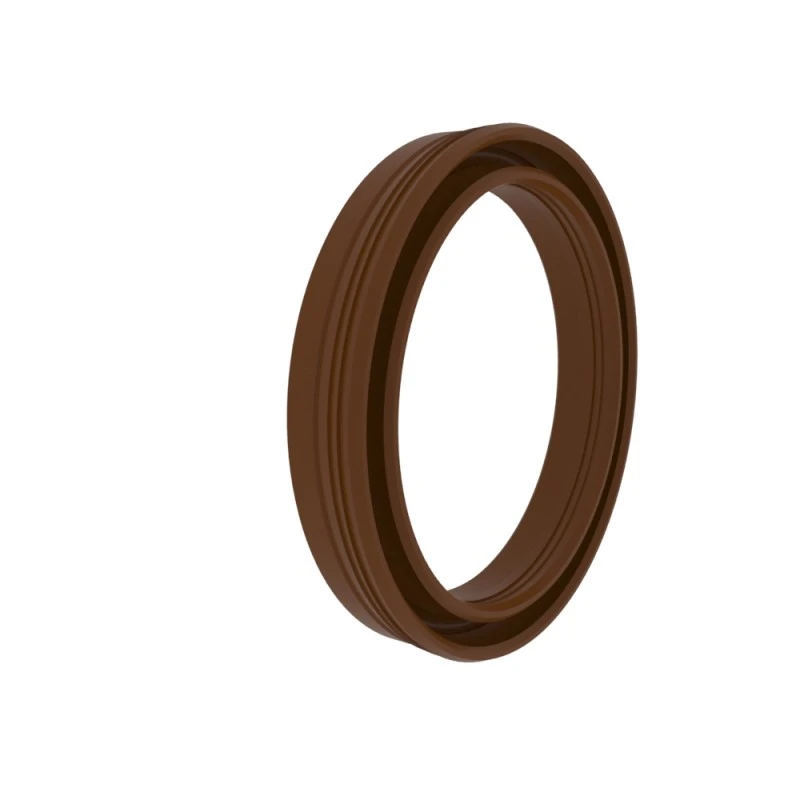

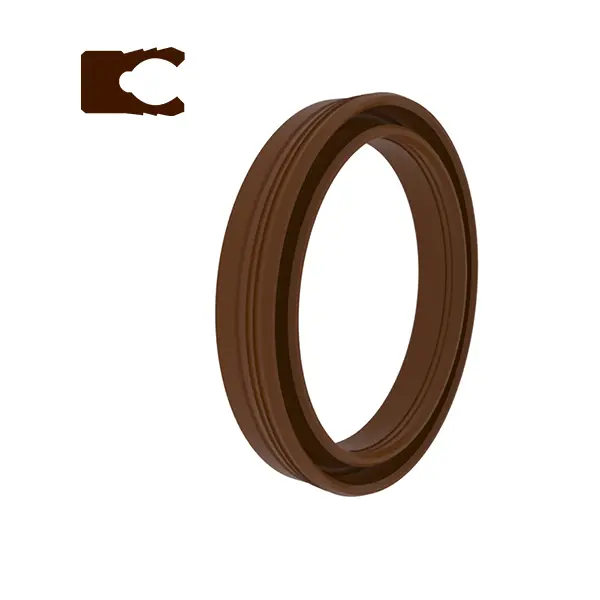

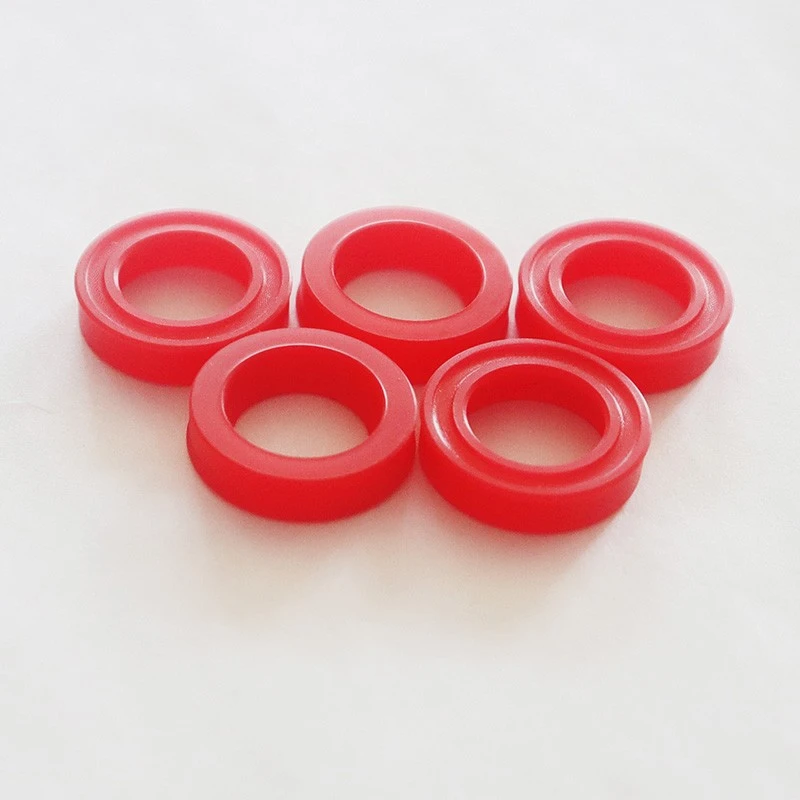

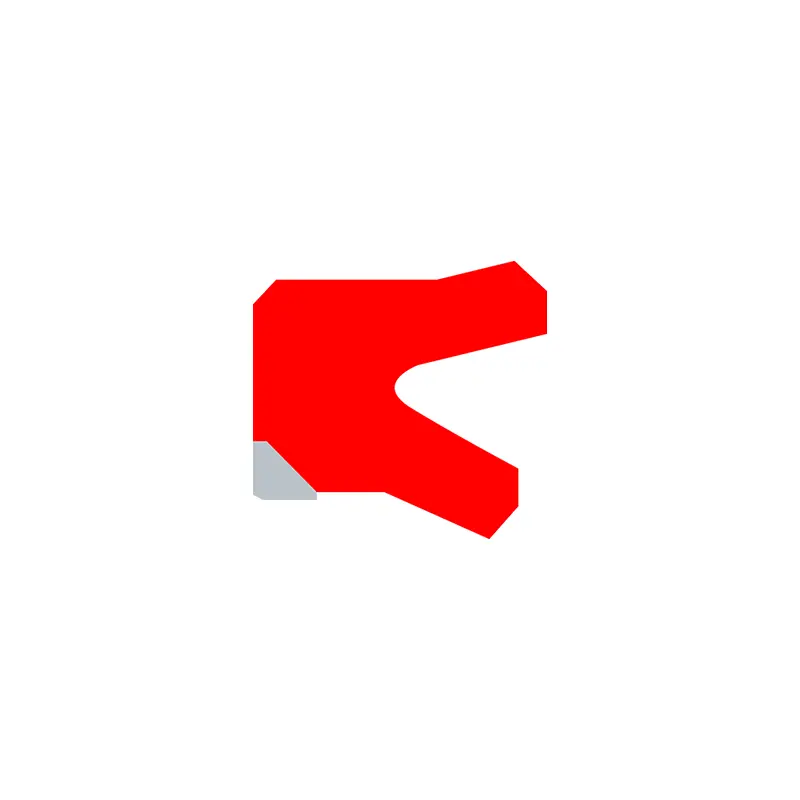

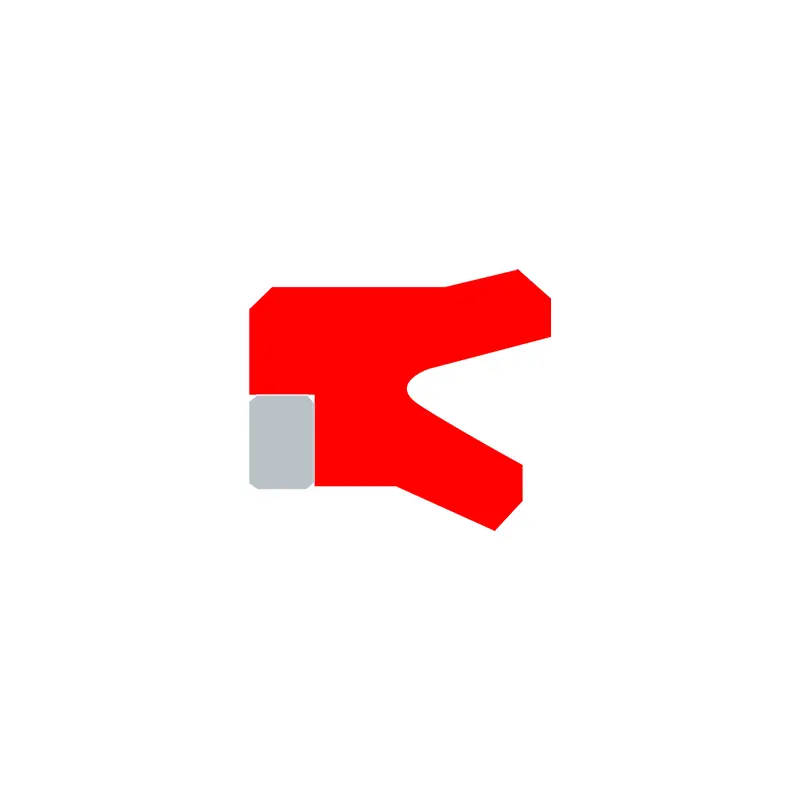

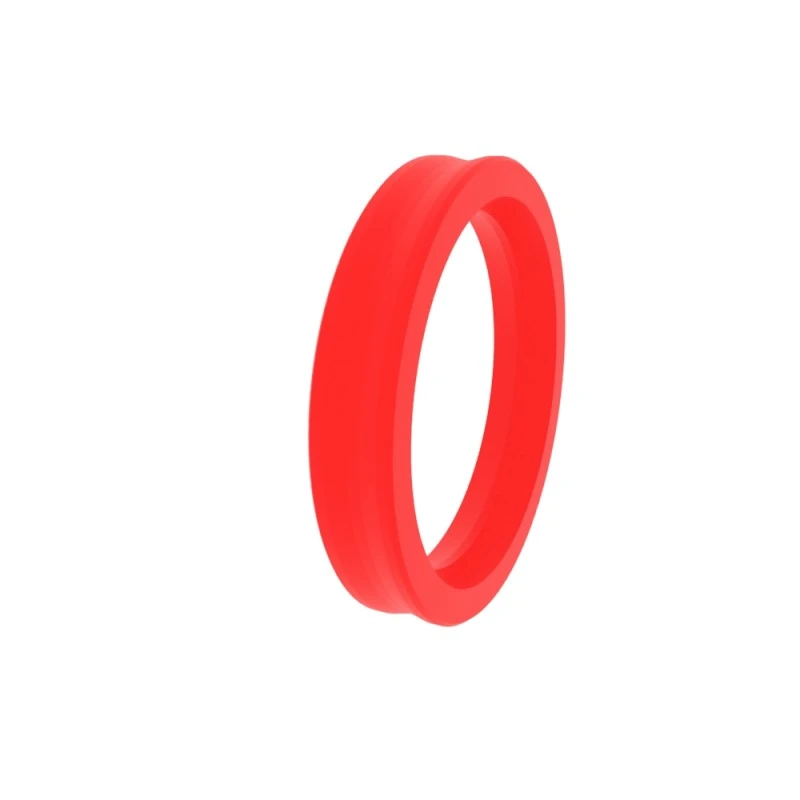

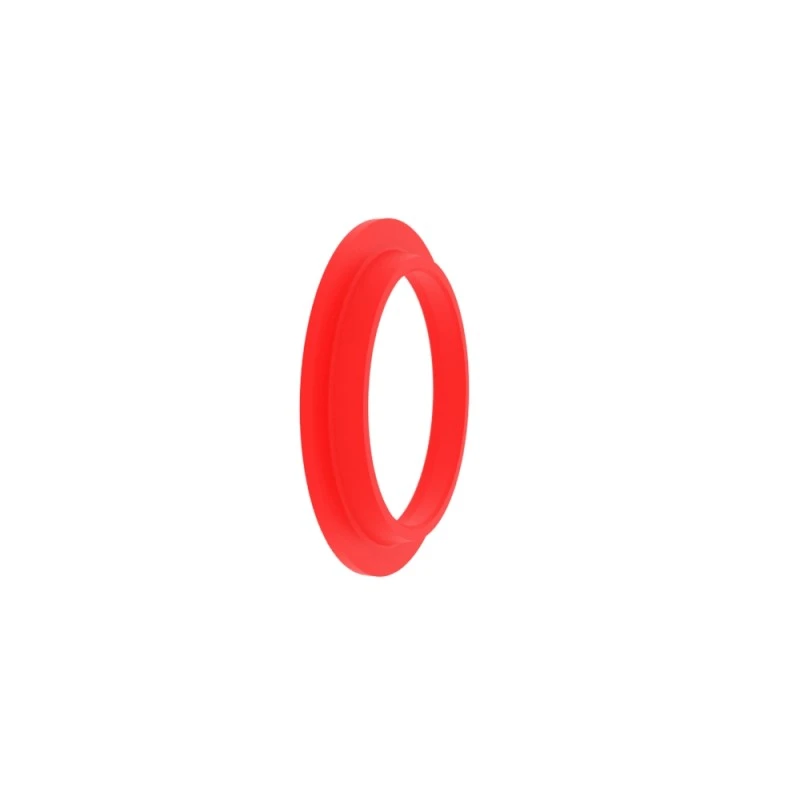

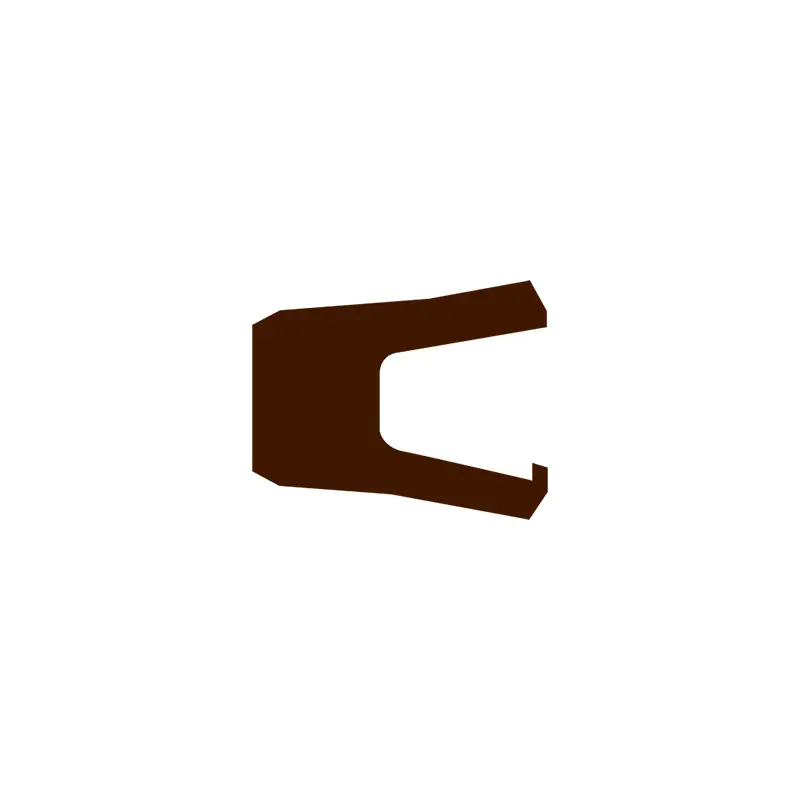

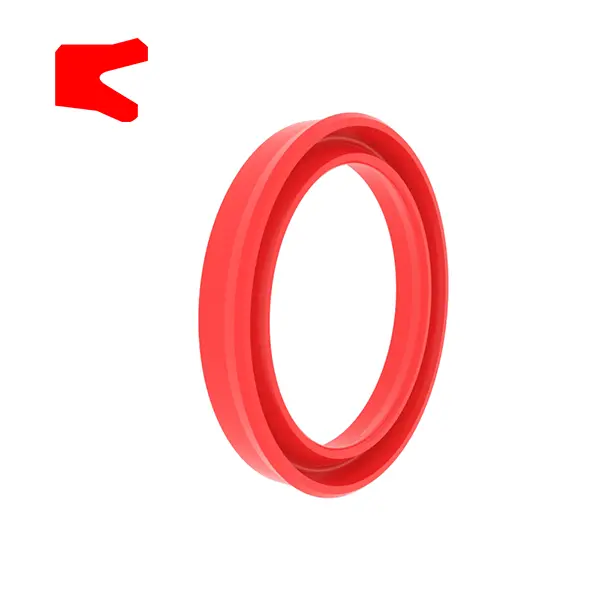

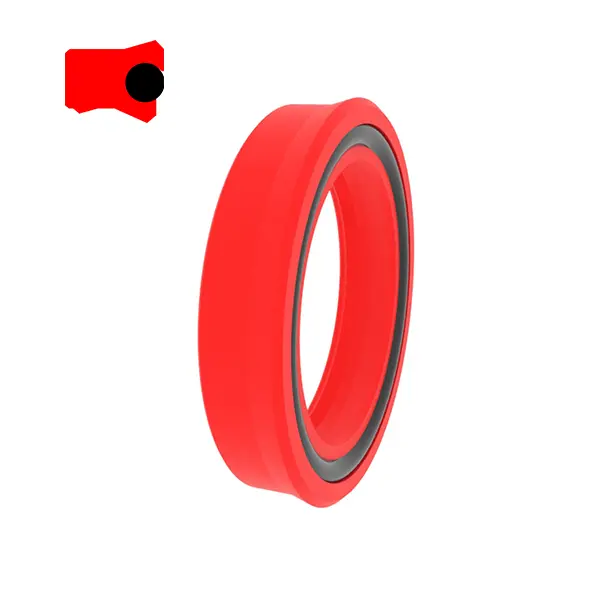

RCS101

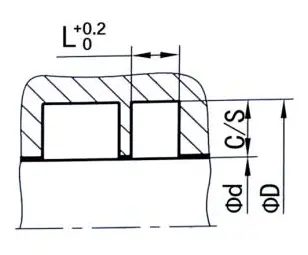

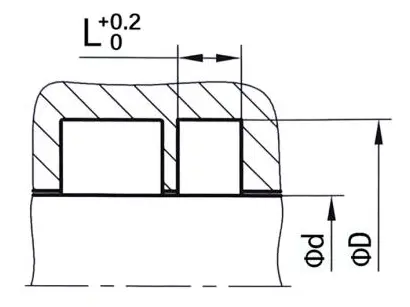

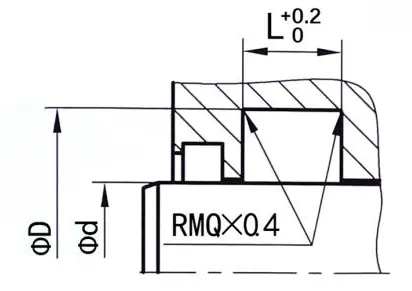

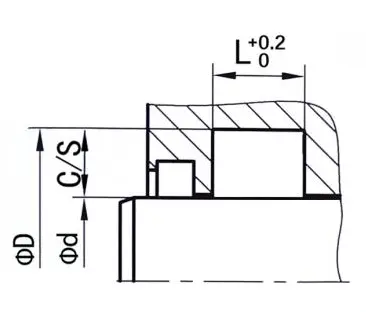

Rozmiar zamówienia
ΦD ...... Średnica zewnętrzna
ΦD ...... średnica wewnętrzna
L ...... szerokość rowka
| Wykończenie powierzchni | R TMAX (μM) | RA (μM) |
| Ślizgające się gumowe uszczelki gumowe/poliuretanowe Przesuwane uszczelki PTFE pasujące do powierzchni | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0.3 |
| Groove Dno Groove Side | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Współczynnik długości wsparcia profilu TP | 50%-95% |
|
| Tolerancja | |
| Φd | f8 |
| Φd | H10 |
Przykład zamawiania
Model: RCS101
Rozmiar groove: 100x115x10
Materiał: RC-PU-H

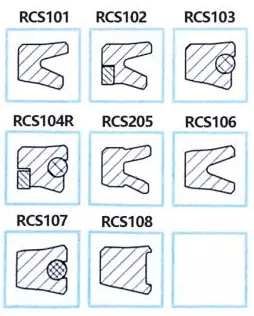

Typ uszczelnienia: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Zastosowanie główne: odpowiednie do cylindrów hydraulicznych i pneumatycznych
Zalety: Stabilne osadzanie w rowku, szeroki zakres temperatur, doskonała wydajność uszczelniająca statyczna i dynamiczna, silna zdolność ekstrakcji oleju resztkowego w warunkach dynamicznych.
Materiał: poliuretan, guma

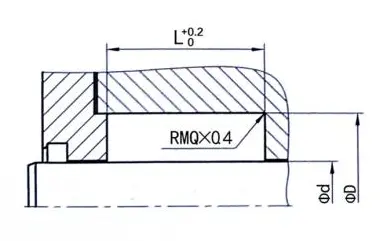

| Przykłady groove pieczęć | Poniżej znajdują się standardowe wymiary rowka (można wytworzyć uszczelki kurzu dowolnej wielkości w zakresie wielkości) | ||||||||
 |
 |
Φd | Φd | L | C/s | Maksymalna luka wytłaczania | |||
| 100bar | 250bar | 400bar | |||||||
| 5-24.9 | Φd+8 | 6.3 | 4 | 0.50 | 0.35 | 0.25 | |||
| 25-49.9 | Φd+10 | 8 | 5 | 0.50 | 0.35 | 0.25 | |||
| 50-149.9 | Φd+15 | 10 | 7.5 | 0.50 | 0.35 | 0.25 | |||
| 150-229.9 | Φd+20 | 14 | 10 | 0.50 | 0.35 | 0.25 | |||
| 300-499.9 | Φd+25 | 17 | 12.5 | 0.50 | 0.35 | 0.25 | |||
| 500-699.9 | Φd+30 | 25 | 15 | 0.50 | 0.35 | 0.25 | |||
| ＞ 700 | Φd+40 | 32 | 20 | 0.60 | 0.40 | 0.30 | |||
| ＞ 1000 | Φd+50 | 40 | 25 | 0.70 | 0.50 | 0.40 | |||

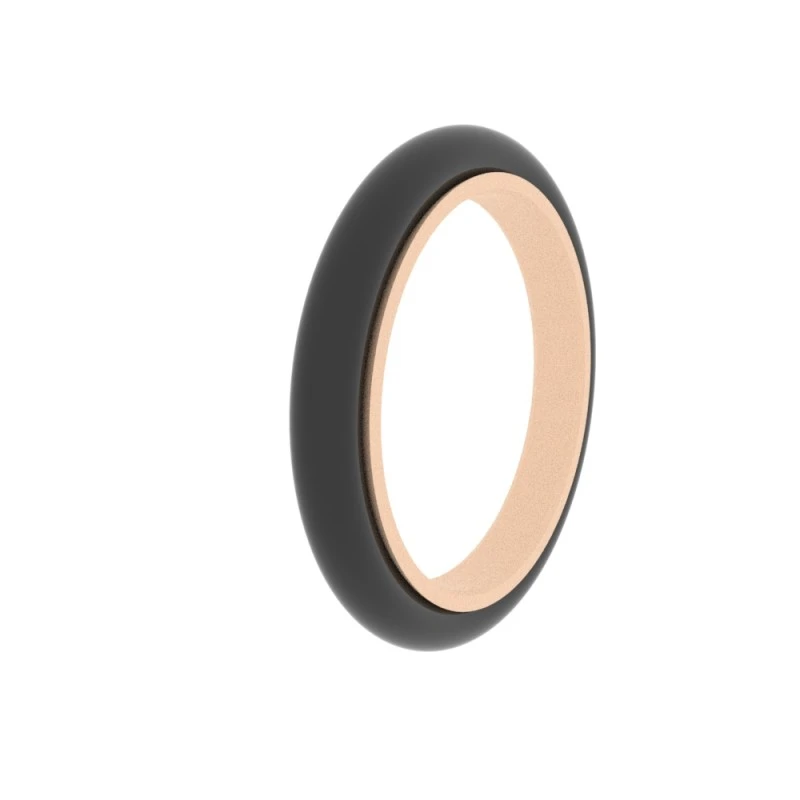

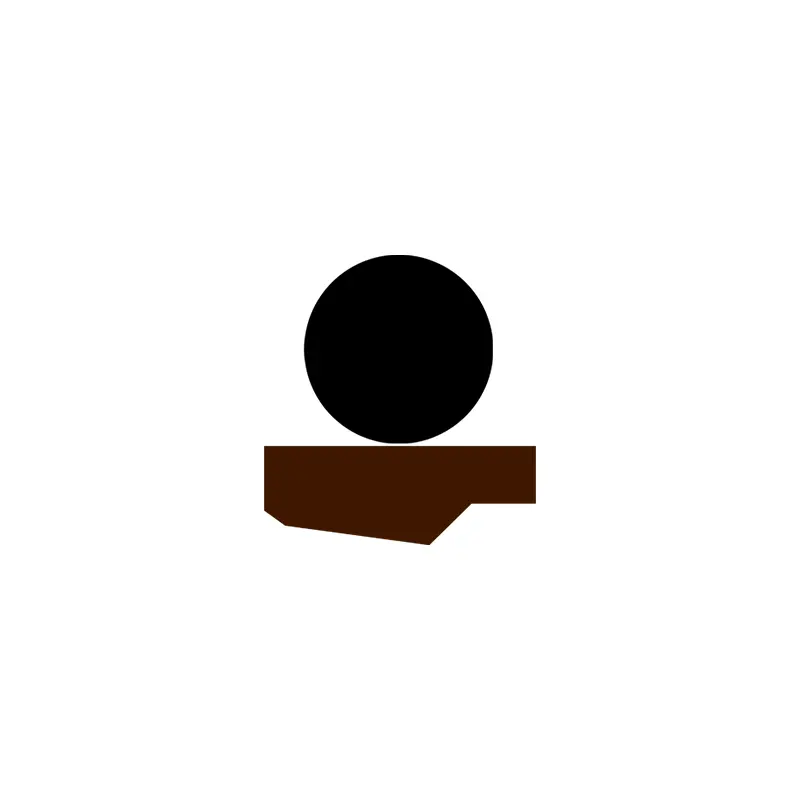

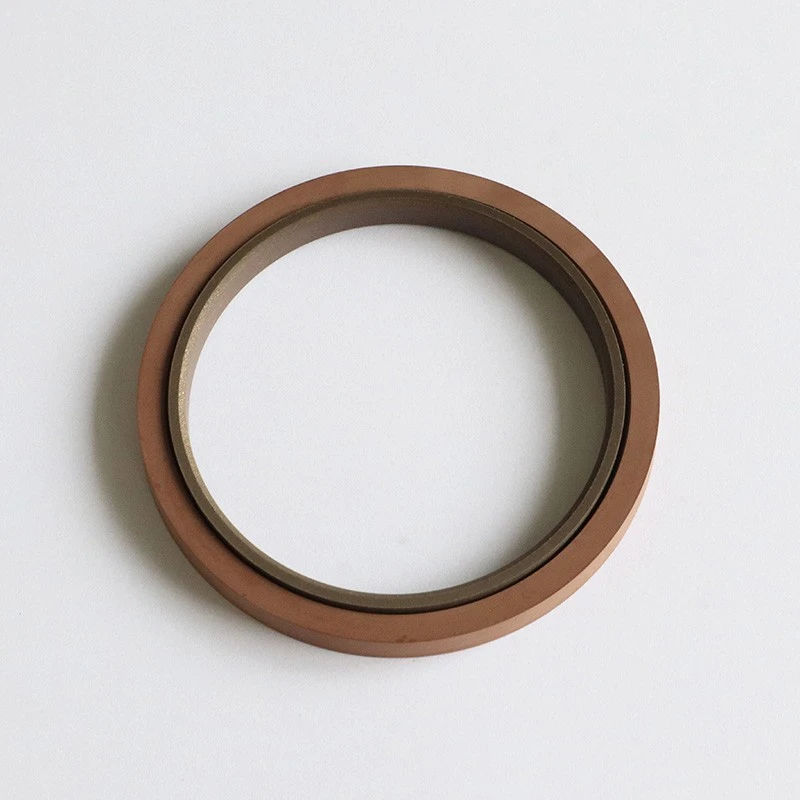

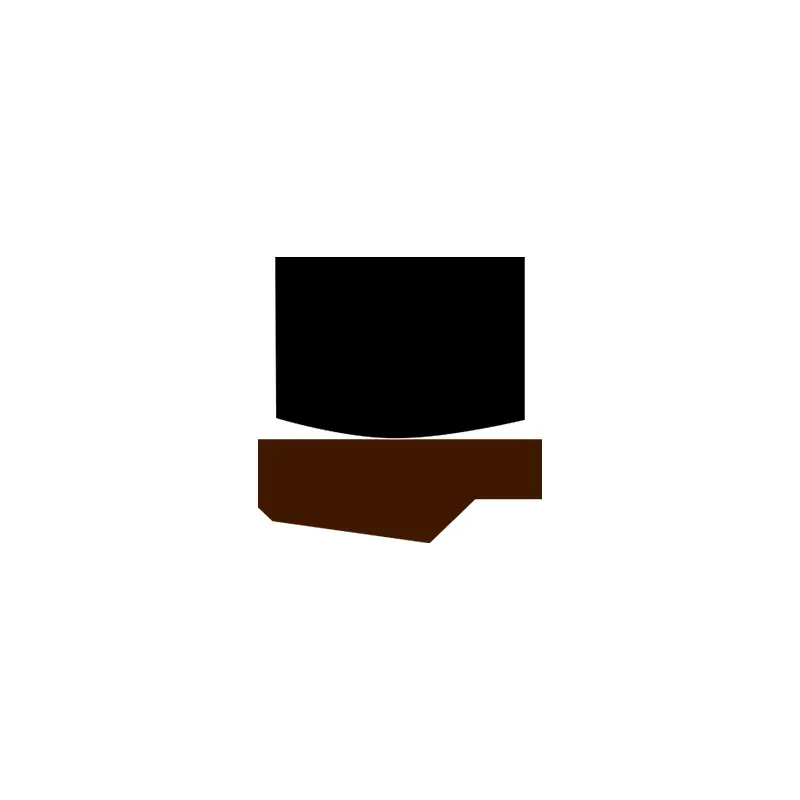

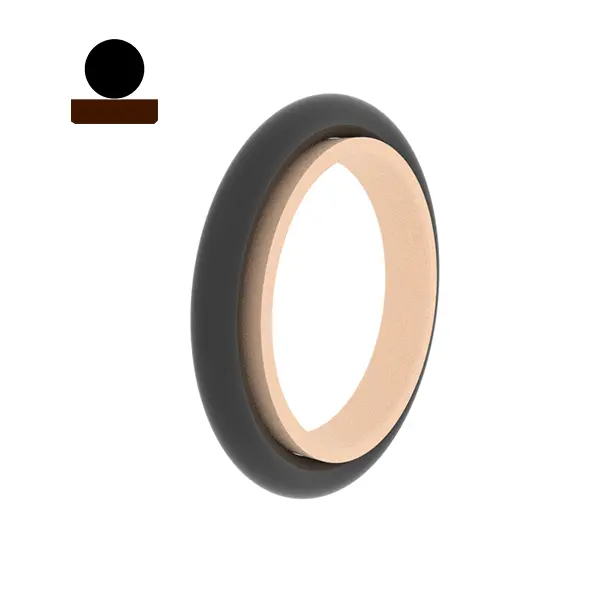

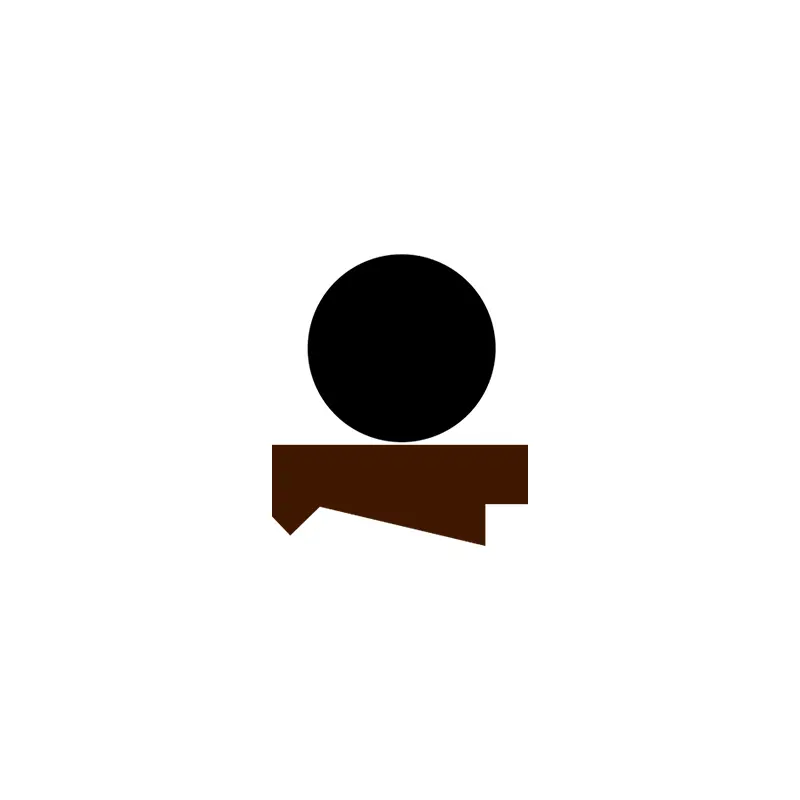

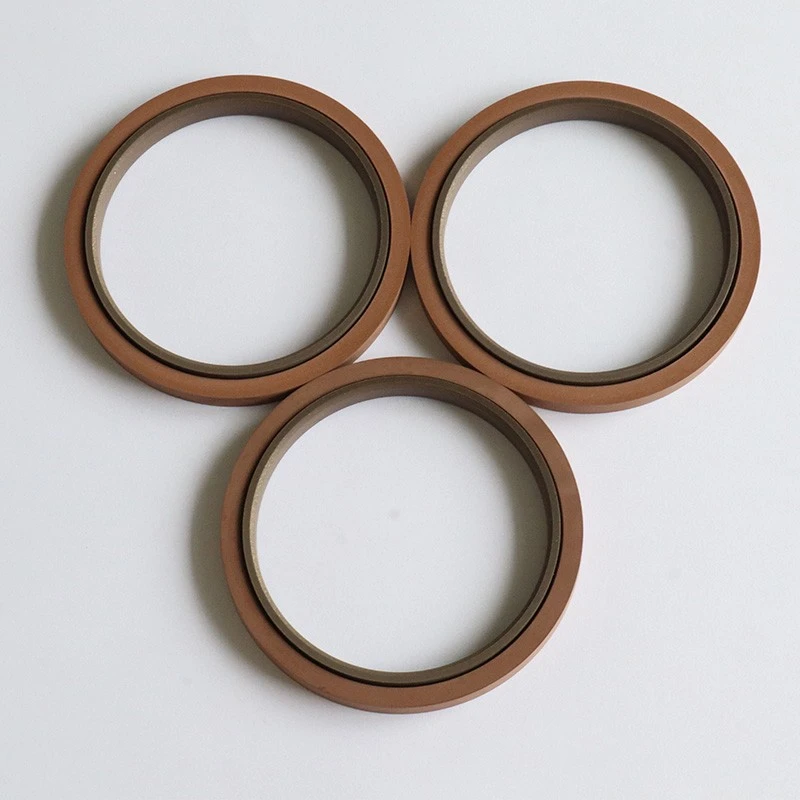

RCS109
Rozmiar zamówienia
ΦD ...... Średnica zewnętrzna
ΦD ...... średnica wewnętrzna
L ...... szerokość rowka
|
Wykończenie powierzchni |
R TMAX (μM) |
RA (μM) |
|
Ślizgające się gumowe uszczelki gumowe/poliuretanowe Przesuwane uszczelki PTFE pasujące do powierzchni |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groove Dno Groove Side |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Współczynnik długości wsparcia profilu TP |
50%-95% |
|
|
Tolerancja |
|
|
Φd |
f8 |
|
Φd |
H10 |
Przykład zamawiania
Model: RCS109
Rozmiar rowka: 100x115.1x6.3
Materiał: PTFE3+NBR
Typ pieczęci: RCS109
Zastosowanie główne: pojazdy inżynieryjne, maszyny rolnicze, dźwigi, morski sprzęt hydrauliczny, maszynowe narzędzia.
Zalety: Niskie tarcia, bez pełzania, wysoka odporność na zużycie, tylko dobra wydajność anty-ekstruzyjna, dobra przewodność cieplna, stabilny rowek osadzania, szeroki zakres temperatur.
Materiał: tetrafluoroetylen, guma nitrylowa lub guma fluorowa
|

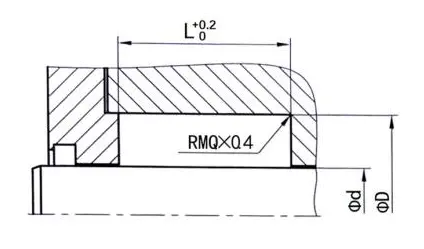

Przykłady groove pieczęć |
Poniżej znajdują się standardowe wymiary rowka (można wytworzyć uszczelki kurzu dowolnej wielkości w zakresie wielkości) |
||||||||
|
|
|
Φd |
Φd |
L |
C/s |
Maksymalna luka wytłaczania |
|||
|
100bar |
200bar |
400bar |
|||||||
|
5-7,9 |
Φd+4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
8-18,9 |
ΦD+7.3 |
3.2 |
3.64 |
0.40 |
0.25 |
0.15 |
|||
|
19-37,9 |
ΦD+10.7 |
4.2 |
5.35 |
0.40 |
0.25 |
0.20 |
|||
|
38-199.9 |
ΦD+15.1 |
6.3 |
7.55 |
0.50 |
0.30 |
0.20 |
|||
|
200-255.9 |
Φd+20,5 |
8.1 |
10.25 |
0.60 |
0.35 |
0.25 |
|||
|
256-649.9 |
Φd+24 |
8.1 |
12 |
0.60 |
0.35 |
0.25 |
|||
|
650-1000 |
ΦD+27,3 |
9.5 |
13.65 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd+38 |
13.8 |
19 |
1.00 |
0.70 |
0.50 |
|||

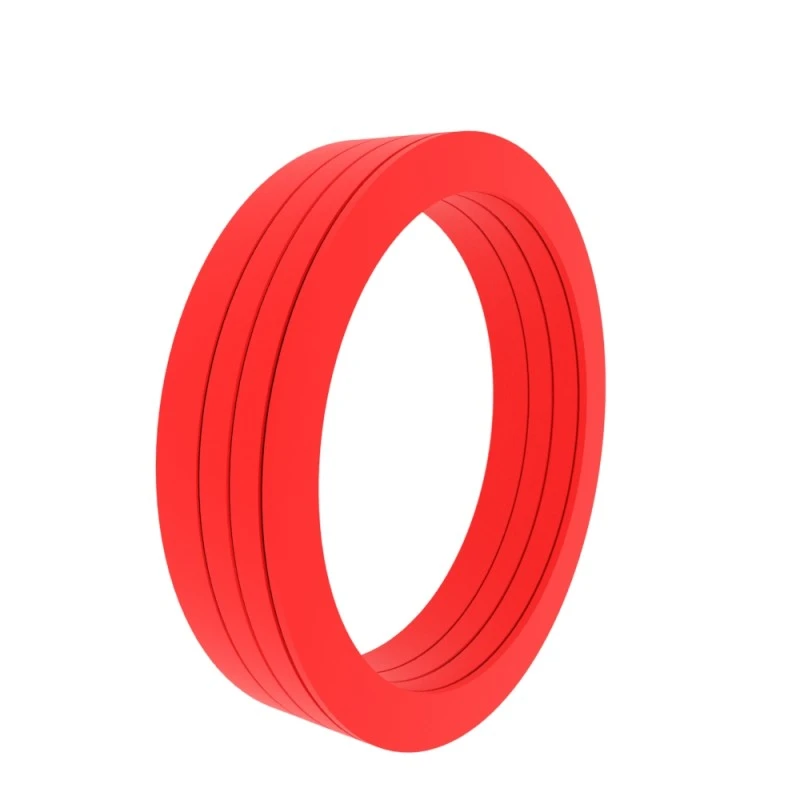

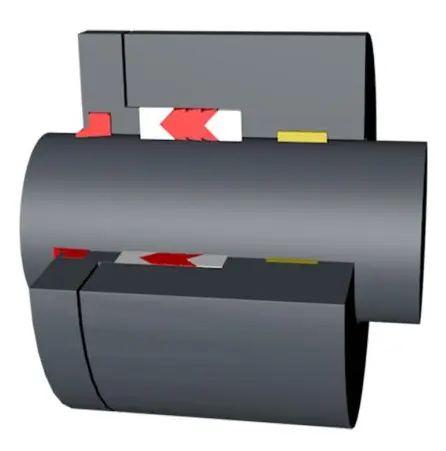

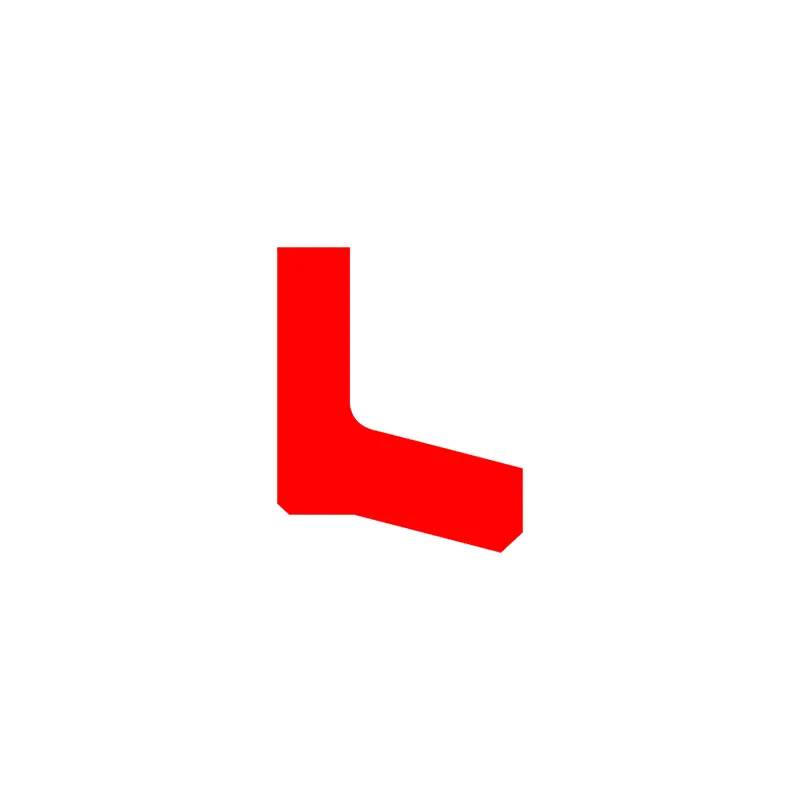

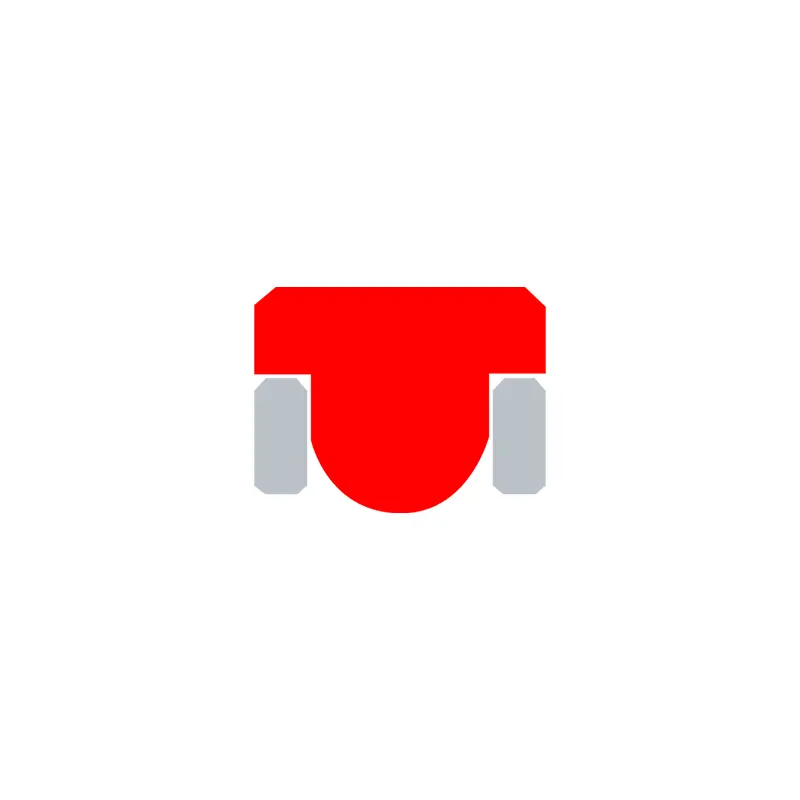

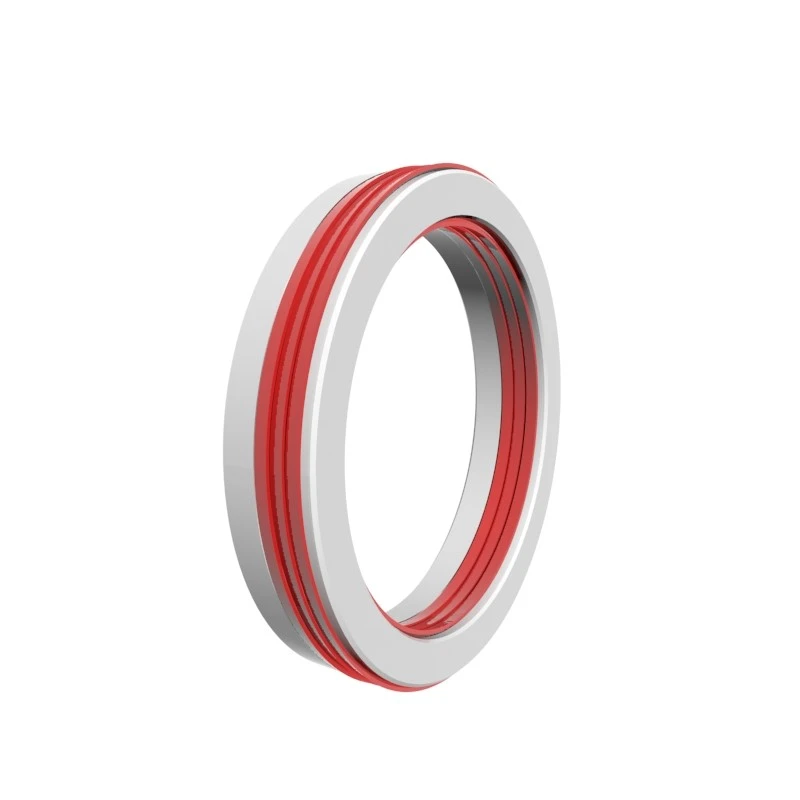

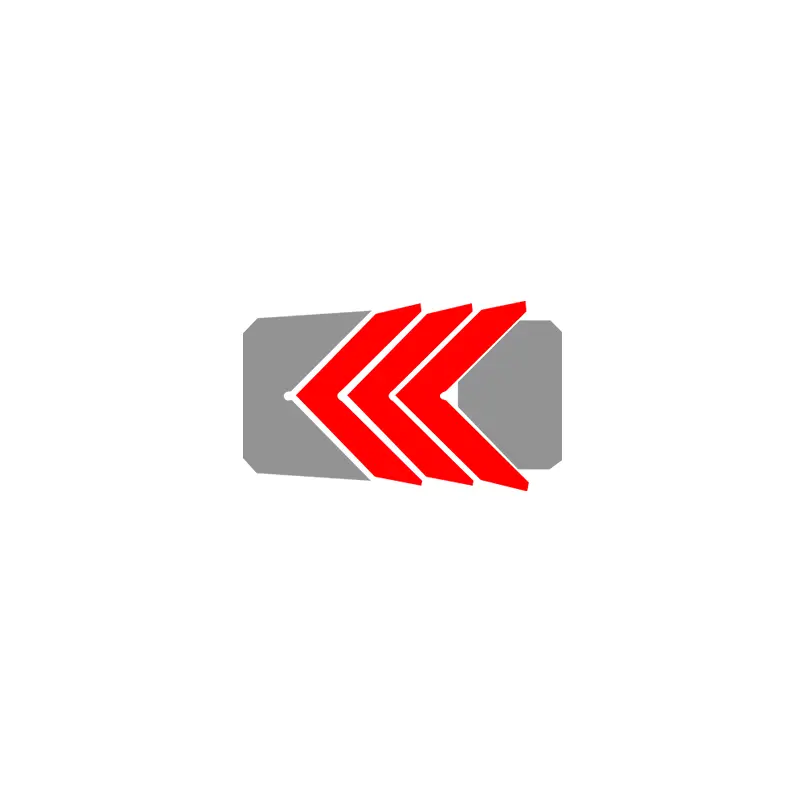

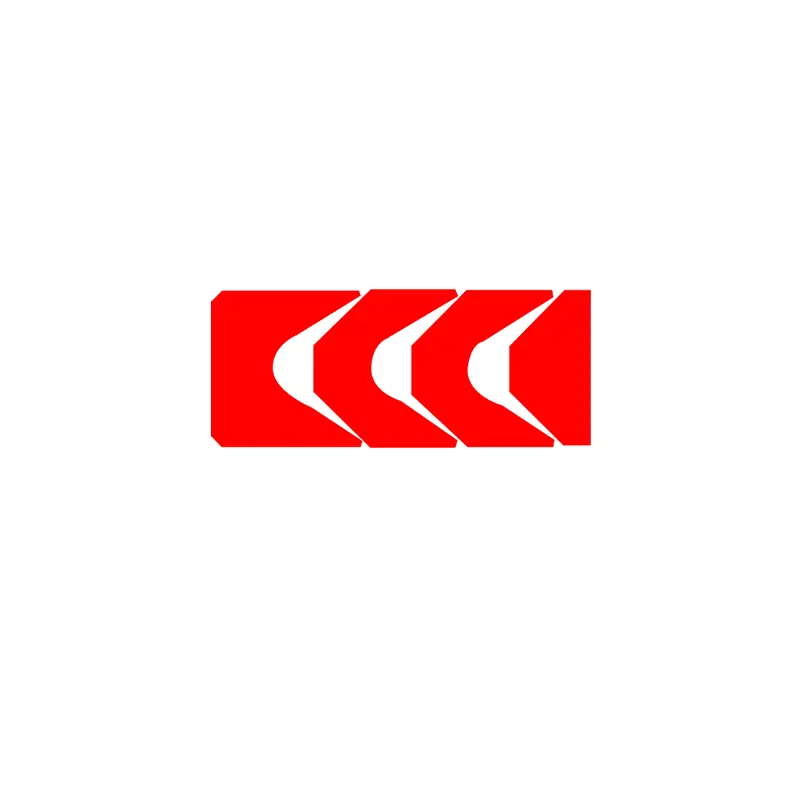

RCS110-112
Rozmiar zamówienia
ΦD ...... Średnica zewnętrzna
ΦD ...... średnica wewnętrzna
L ...... szerokość rowka
|
Wykończenie powierzchni |
R TMAX (μM) |
RA (μM) |
|
Ślizgające się gumowe uszczelki gumowe/poliuretanowe Przesuwane uszczelki PTFE pasujące do powierzchni |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groove Dno Groove Side |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Współczynnik długości wsparcia profilu TP |
50%-95% |
|
|
Tolerancja |
|
|
Φd |
f8 |
|
Φd |
H10 |
Przykład zamawiania
Model: RCS110-112
Rozmiar groove: 100x120x32
Materiał: RC-PU-H+POM
Typ pieczęci: RCS110-112, RCS126-128
Zastosowanie główne: w przypadku ciężkich maszyn przemysłowych prasy
Zalety: odpowiednie dla starych prętów tłokowych, typ otwartego typu łatwy w instalacji pnącze
Materiał: poliuretan, polioksymetylen, nylon
|
Przykłady groove pieczęć |
Poniżej znajdują się standardowe wymiary rowka (można wytworzyć uszczelki kurzu dowolnej wielkości w zakresie wielkości) |
|||||
|
|
|
Φd |
Φd |
L |
C/s |
|
|
10-39.9 |
Φd+10 |
16 |
5 |
|||
|
40-74,9 |
Φd+15 |
25 |
7.5 |
|||
|
75-149.9 |
Φd+20 |
32 |
10 |
|||
|
150-199.9 |
Φd+25 |
40 |
12.5 |
|||
|
200-299.9 |
Φd+30 |
50 |
15 |
|||
|
300-599.9 |
Φd+40 |
63 |
20 |
|||
|
＞ 600 |
Φd+40 |
80 |
20 |
|||
|
＞ 1000 |
Φd+50 |
100 |
25 |
|||

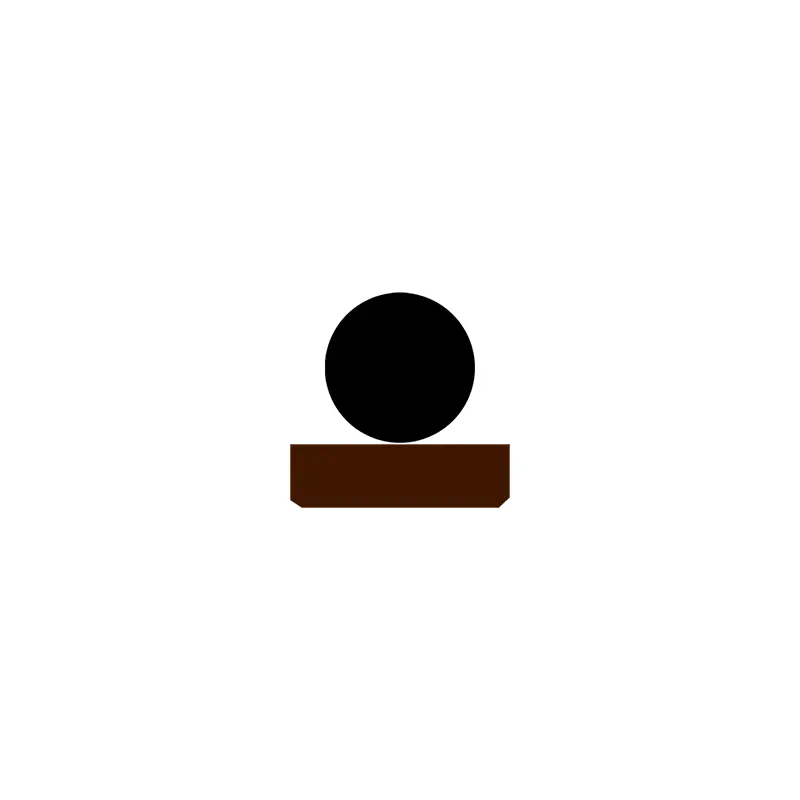

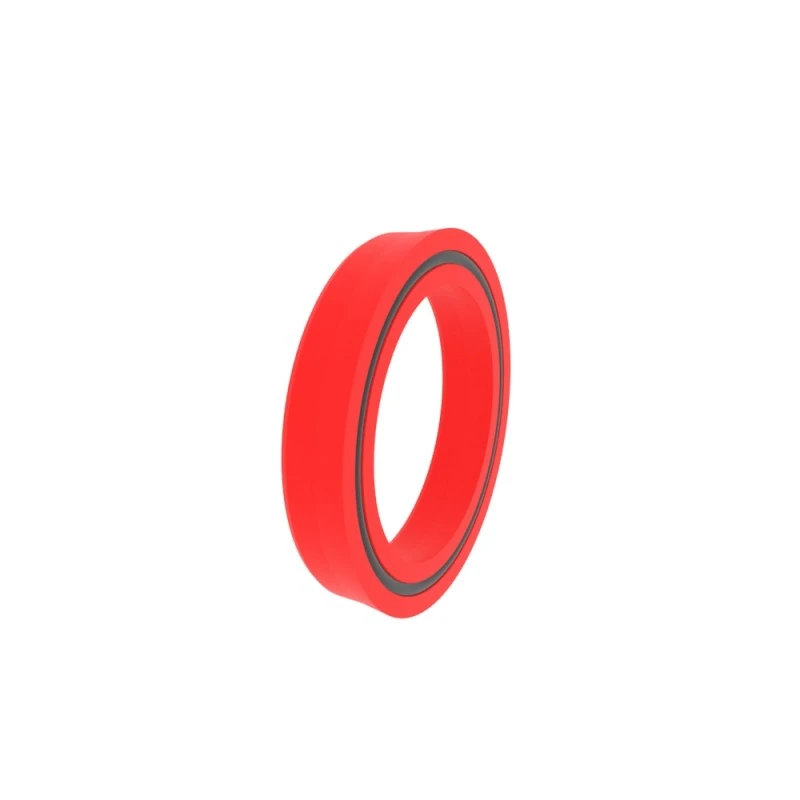

RCS119
Rozmiar zamówienia
ΦD ...... Średnica zewnętrzna
ΦD ...... średnica wewnętrzna
L ...... szerokość rowka
|
Wykończenie powierzchni |
R TMAX (μM) |
RA (μM) |
|
Ślizgające się gumowe uszczelki gumowe/poliuretanowe Przesuwane uszczelki PTFE pasujące do powierzchni |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groove Dno Groove Side |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Współczynnik długości wsparcia profilu TP |
50%-95% |
|
|
Tolerancja |
|
|
Φd |
f8 |
|
Φd |
H10 |
Przykład zamawiania
Model: RCS119
Rozmiar rowka: 100x109.4x7.1
Materiał: PTFE2+NBR
Typ pieczęci: RCS119
Zastosowanie główne: przemysł chemiczny, szybkie cylindry i maszyny pozycjonujące. Przemysł spożywczy, przemysł farmaceutyczny.
Zalety: Odporne na wysokie temperatury i różne pożywki chemiczne, współczynnik niskiego tarcia, bez pełzania, dobre charakterystyka tarcia na sucho, niskie wartości statyczne i tarcia.
Materiał: PTFE+Leaf Spring
|

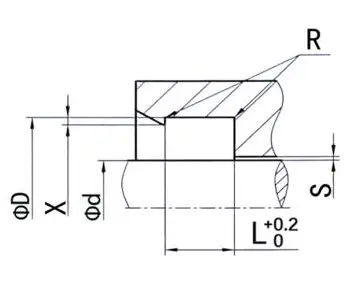

Przykłady groove pieczęć |

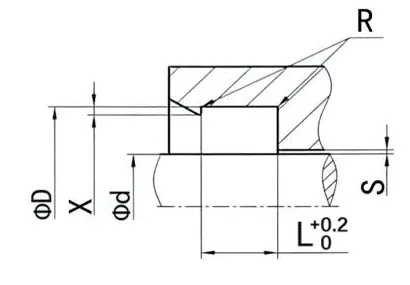

Poniżej znajdują się standardowe wymiary rowka (można wytworzyć uszczelki kurzu dowolnej wielkości w zakresie wielkości) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maksymalna luka wytłaczania |
|||
|
100bar |
200bar |
400bar |
||||||||
|
10-19.9 |
D+4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
20-39.9 |
D+6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
40-119.9 |
D+9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.20 |
0.10 |
|||
|
120-1000 |
D+12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.25 |
0.12 |
|||
|
＞ 1000 |
D+19,0 |
15 |
0.8 |
0.9 |
0.50 |
0.40 |
0.20 |
|||
