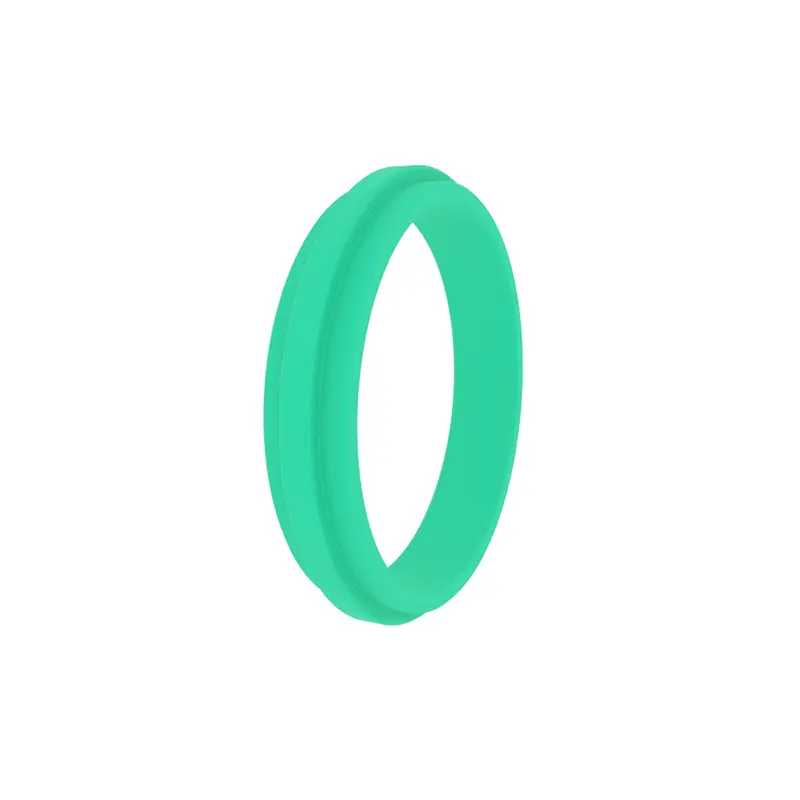

Nasz pierścień przewracania uszczelnienia jest szeroko stosowany w cylindrach hydraulicznych, systemach pneumatycznych, maszynach przemysłowych i innych polach. Możemy dostarczyć niestandardowe rozwiązania według potrzeb klienta, aby poprawić wydajność obsługi sprzętu i niezawodność uszczelnienia. Zgodnie z różnymi cechami podzieliliśmy pierścień przewodnika skrętu na różne serie modeli.

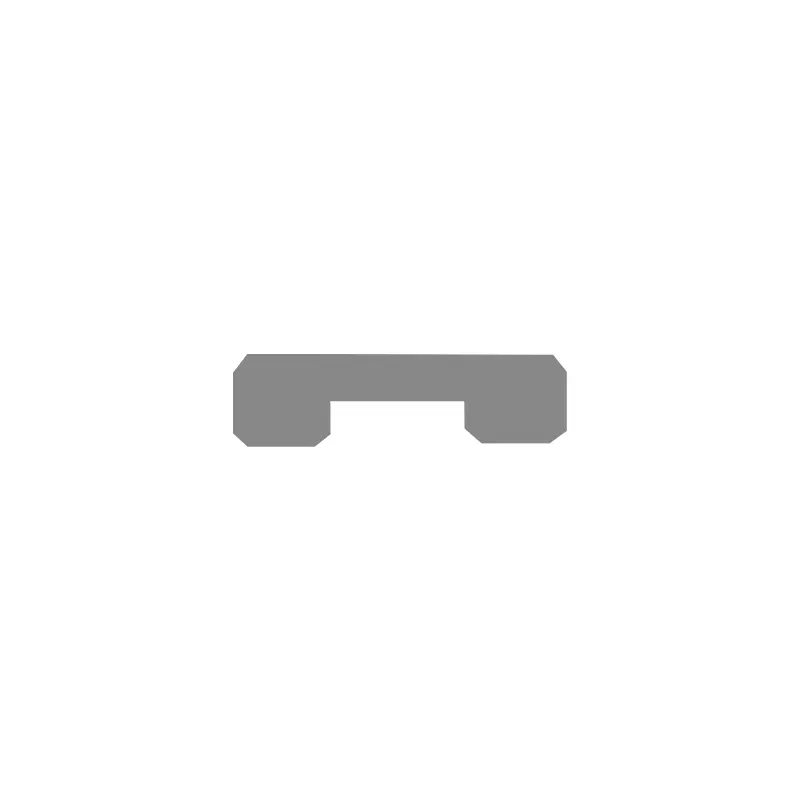

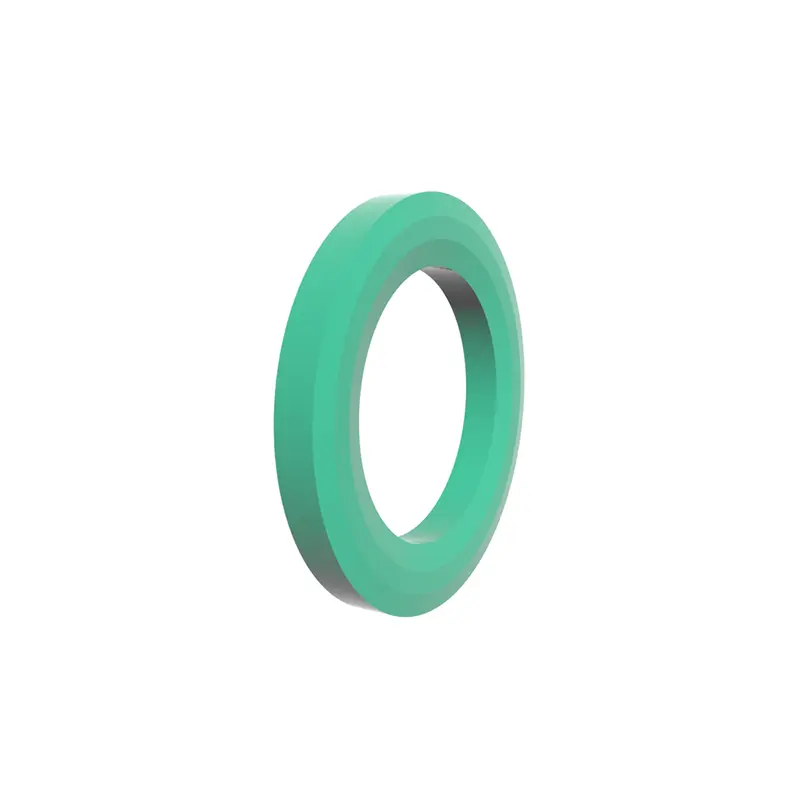

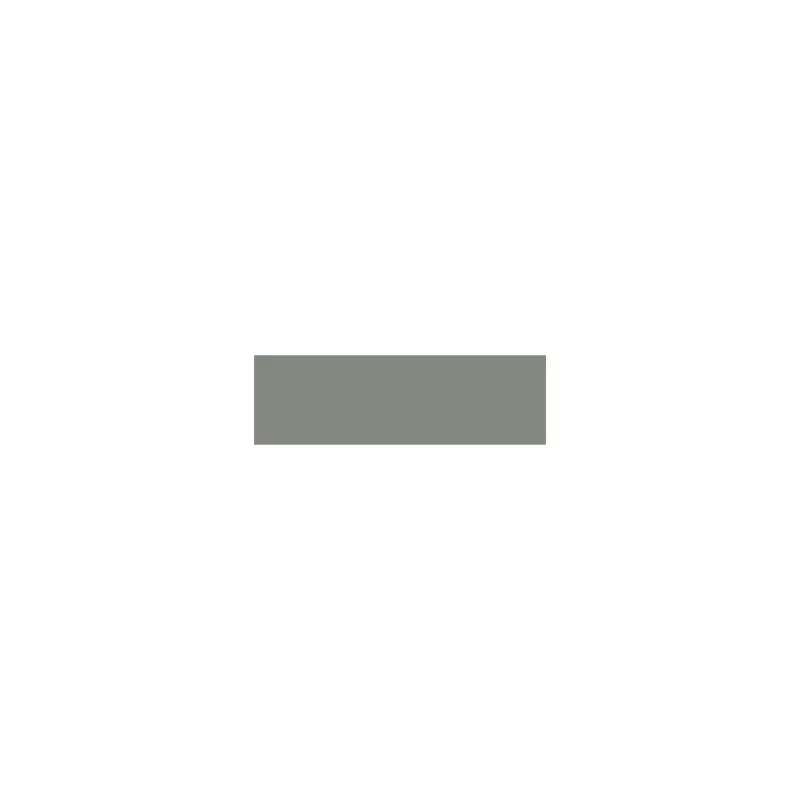

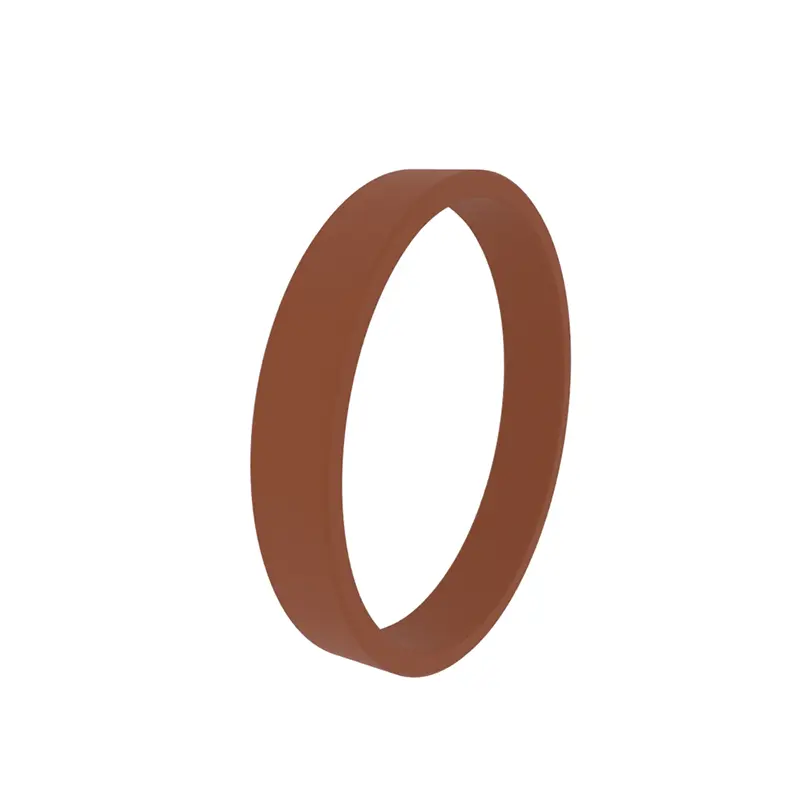

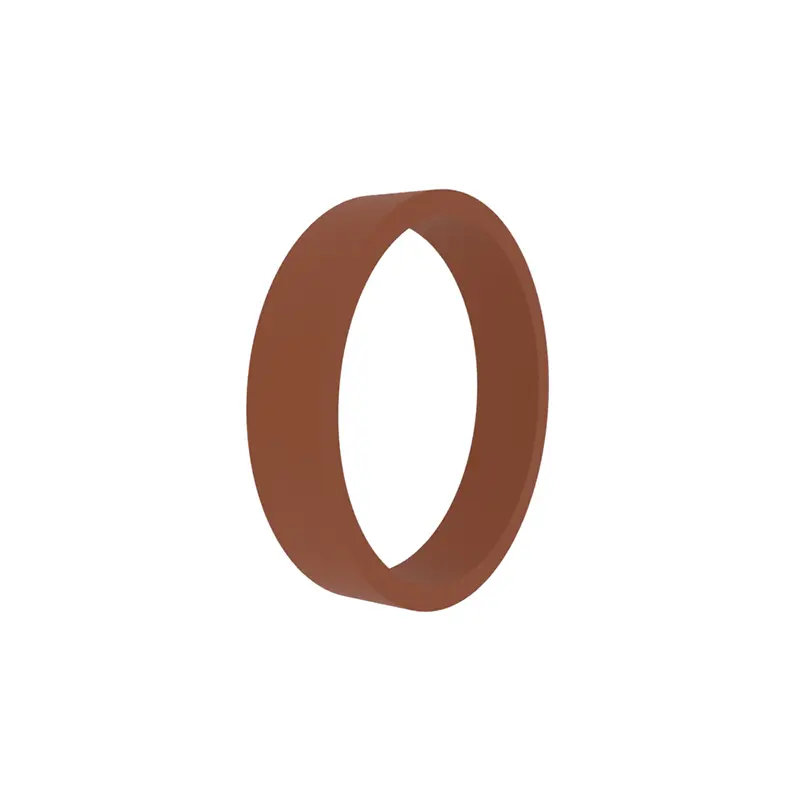

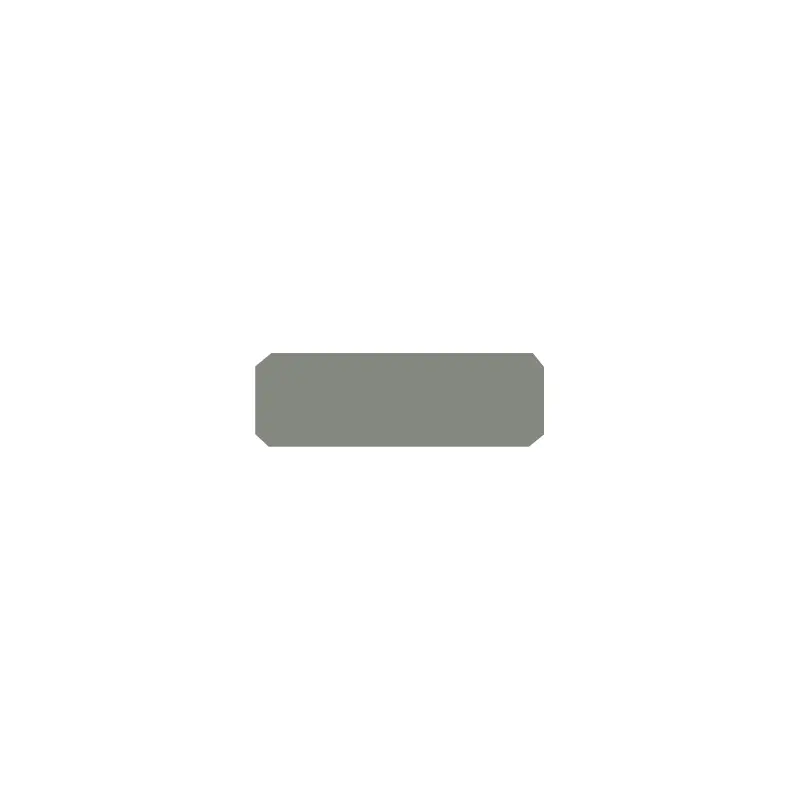

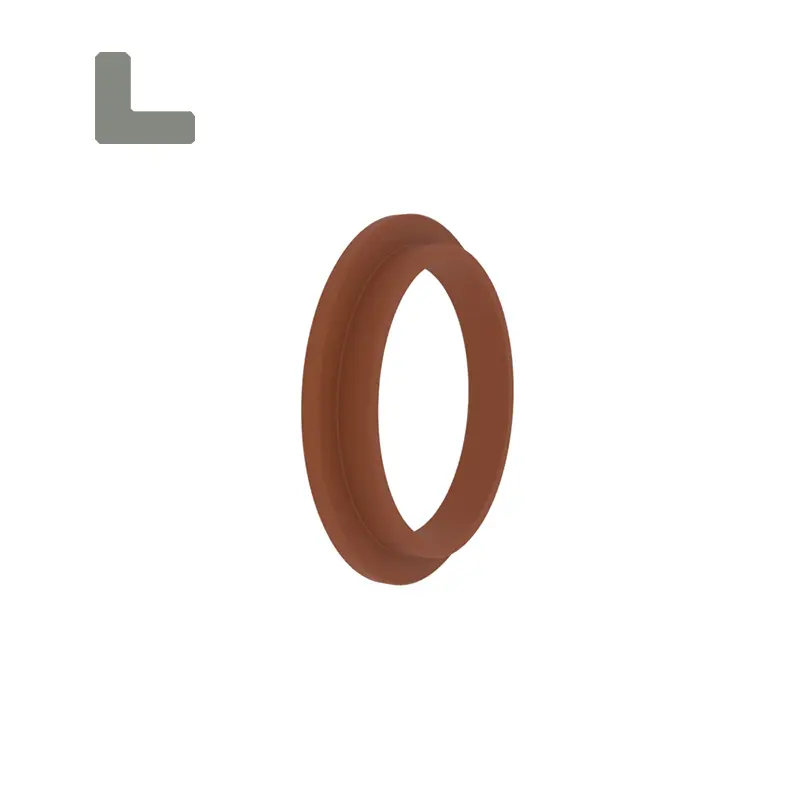

RCF101, RCF102, RCFB102 Standardowe pierścienie przewodników są odpowiednie do przewodników tłokowych i tłokowych cylindrów. Większość z nich należy otworzyć i zainstalować w zamkniętych rowkach lub mogą być otwarte.

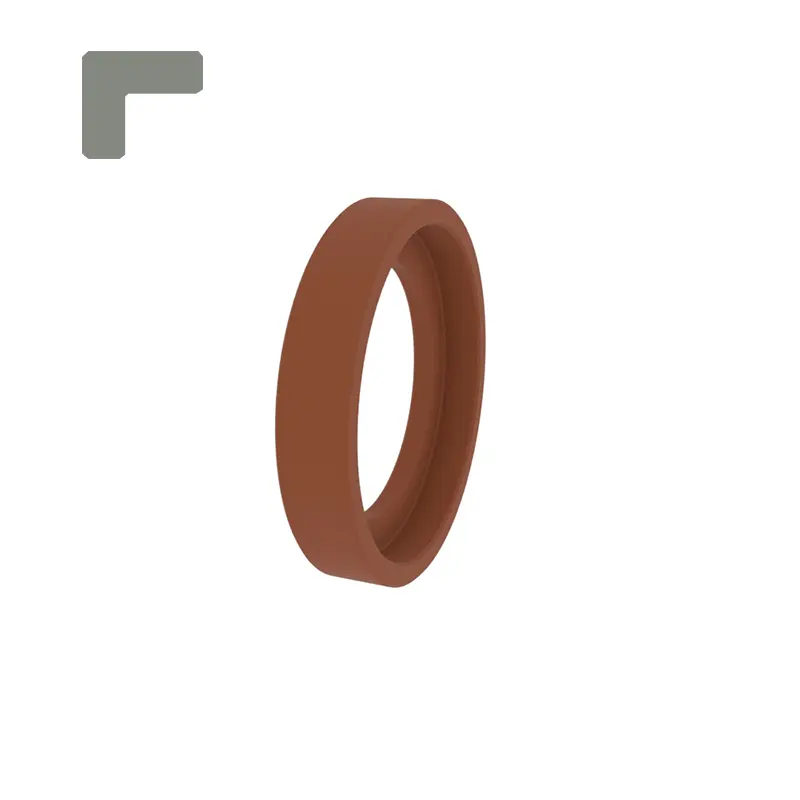

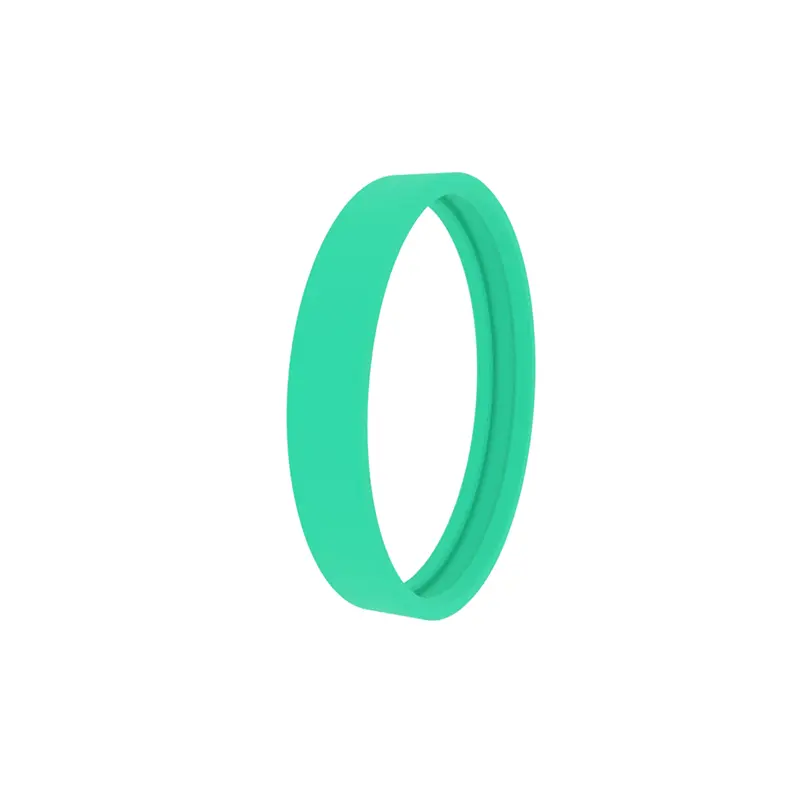

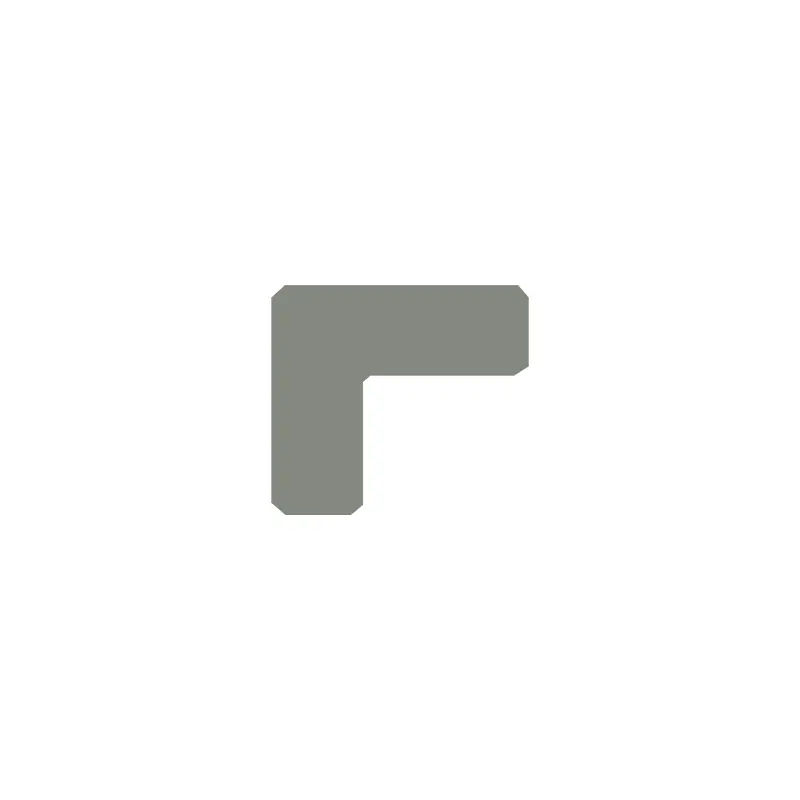

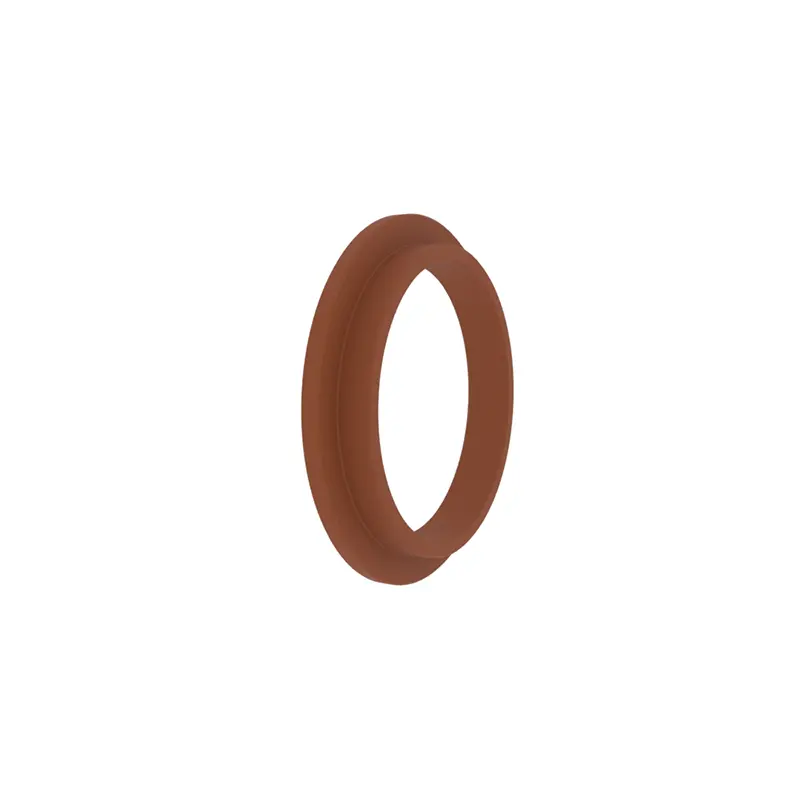

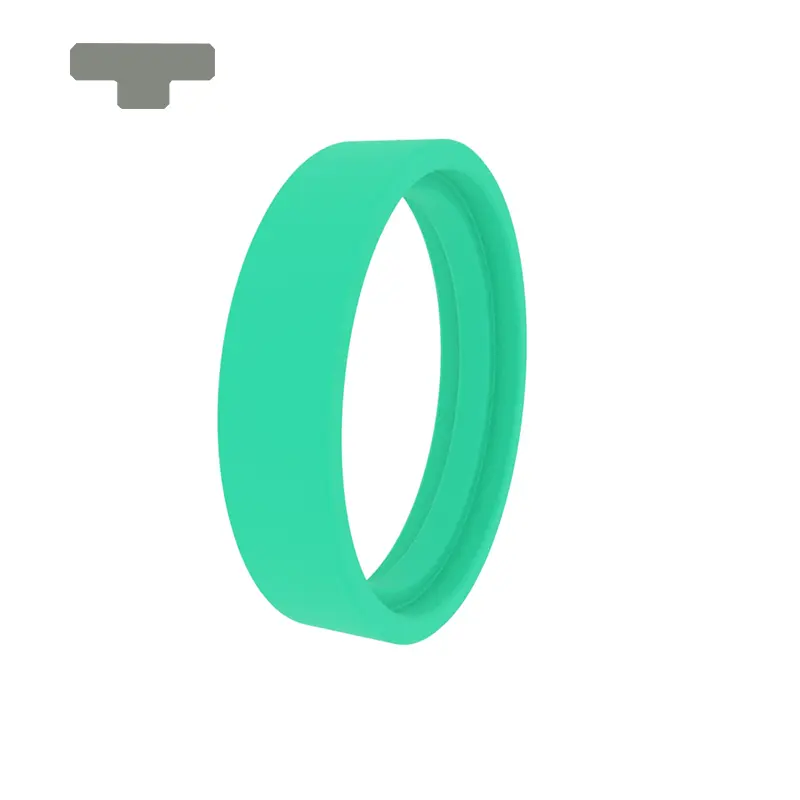

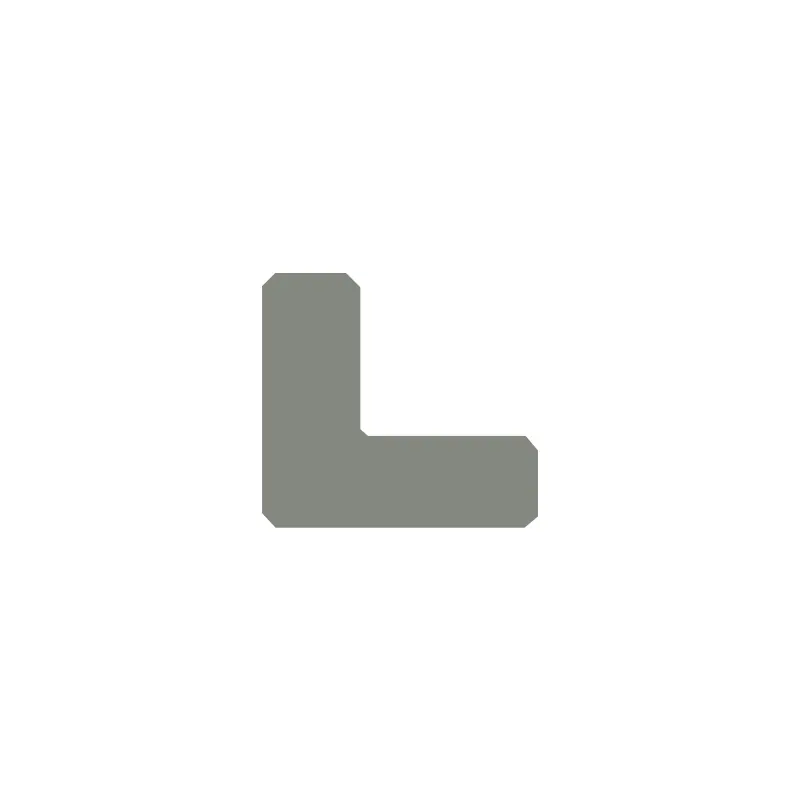

RCF103, Standardowe pierścienie przewodników RCF104 są odpowiednie do przewodników tłokowych. Projekt z narożnikami sprawia, że ma funkcje pierścieni przewodników i pierścienie zatrzymujące. Może być otwarty lub nie.

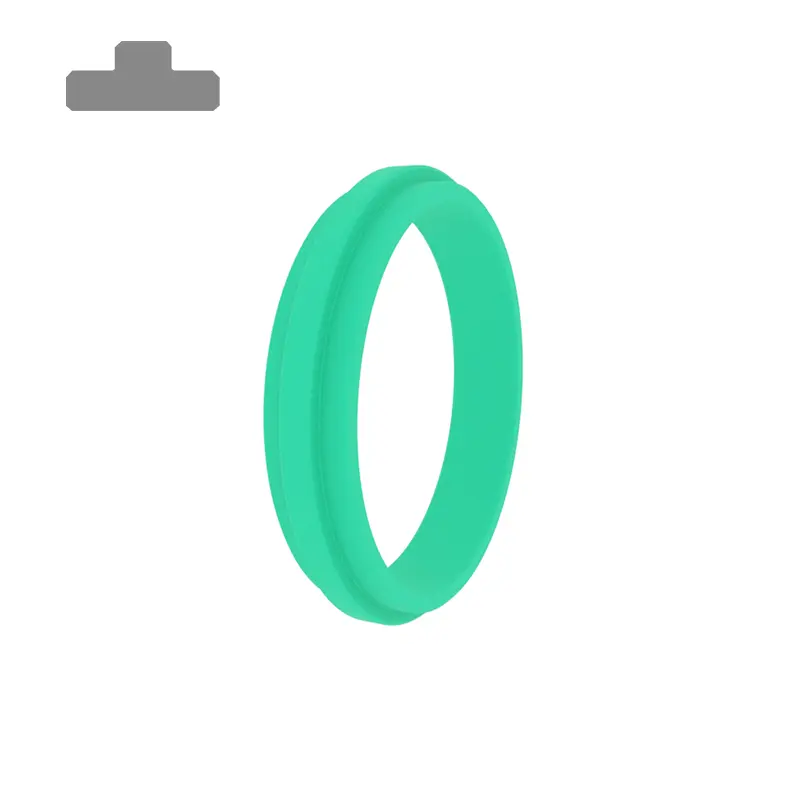

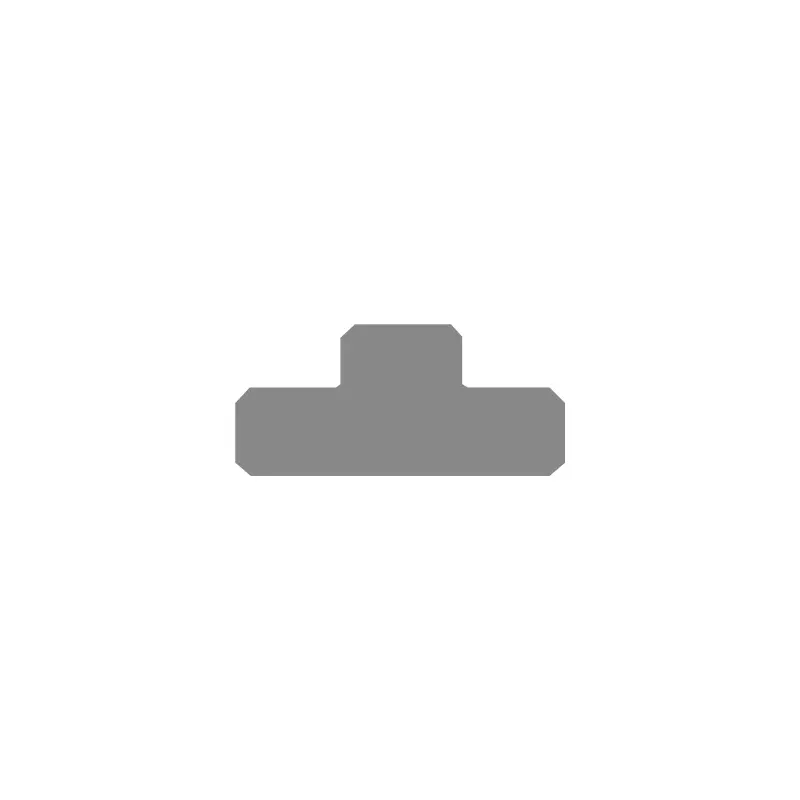

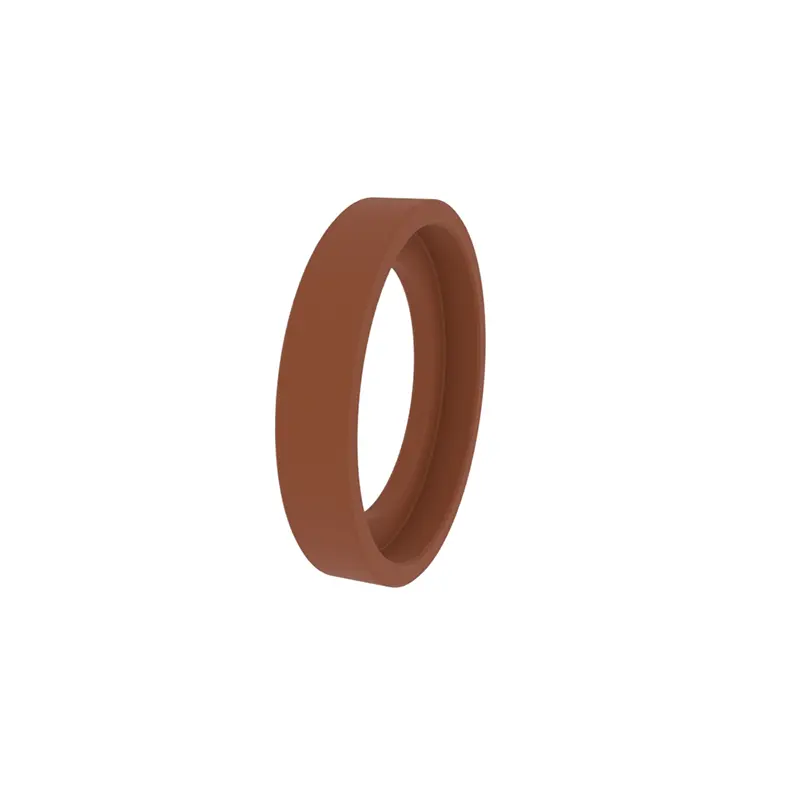

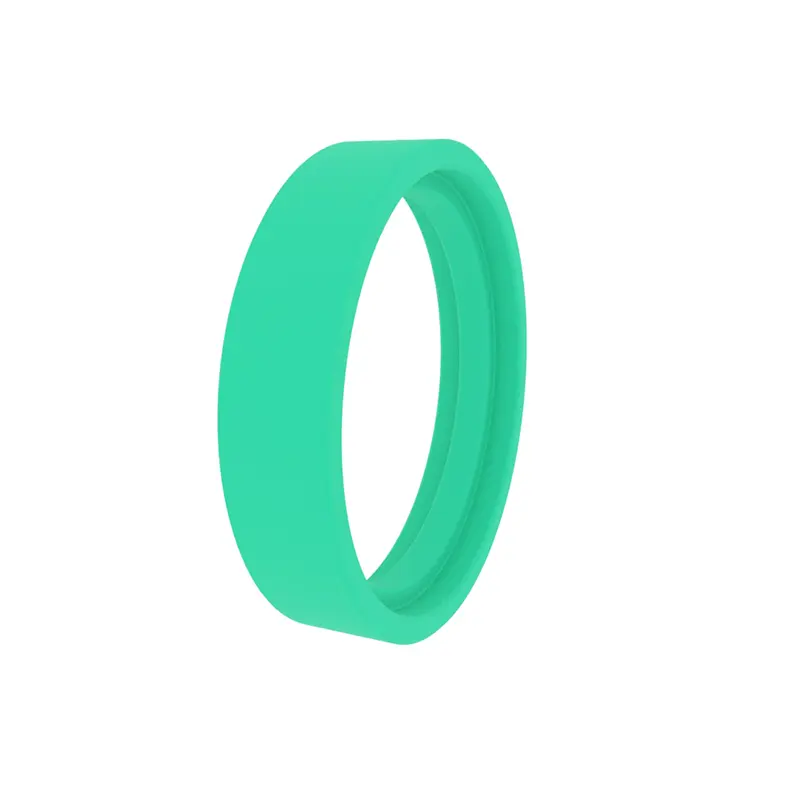

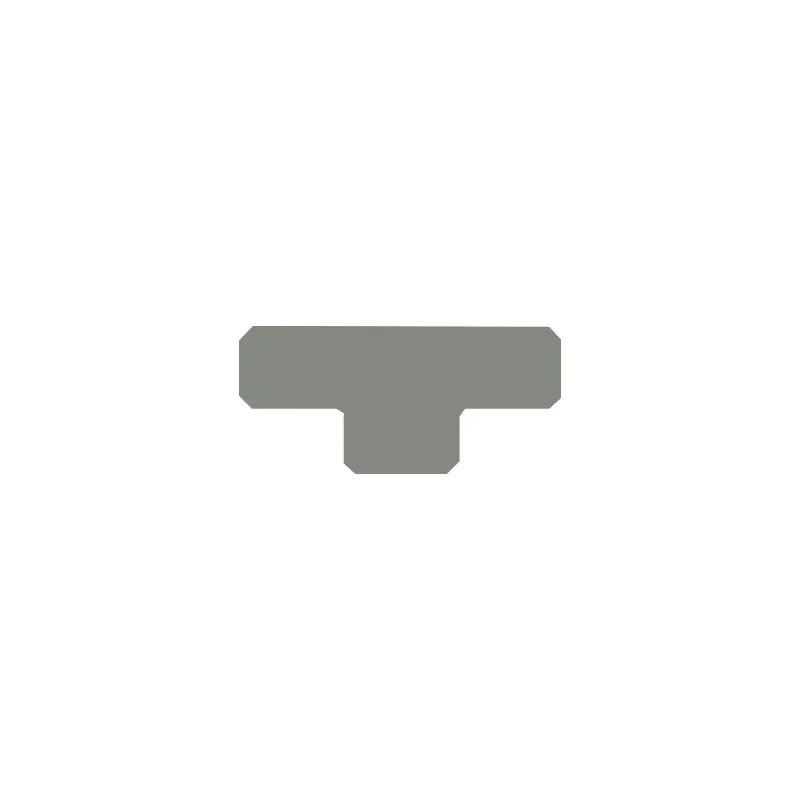

Standardowy pierścień prowadzący RCF105 nadaje się do przewodników tłokowych. Ma wypukły pierścień na średnicy wewnętrznej. Może być otwarty lub nie.

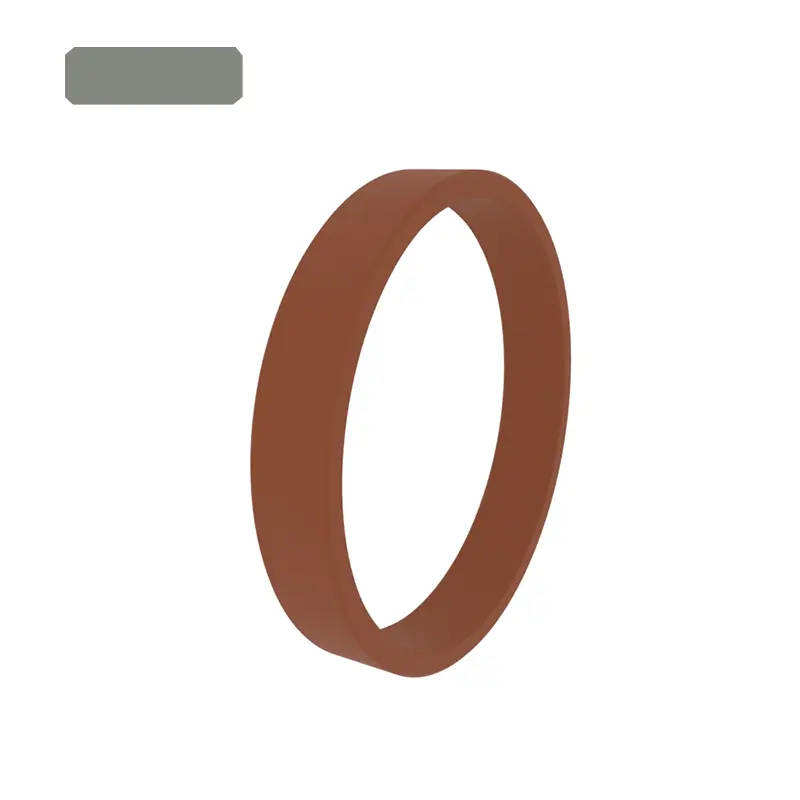

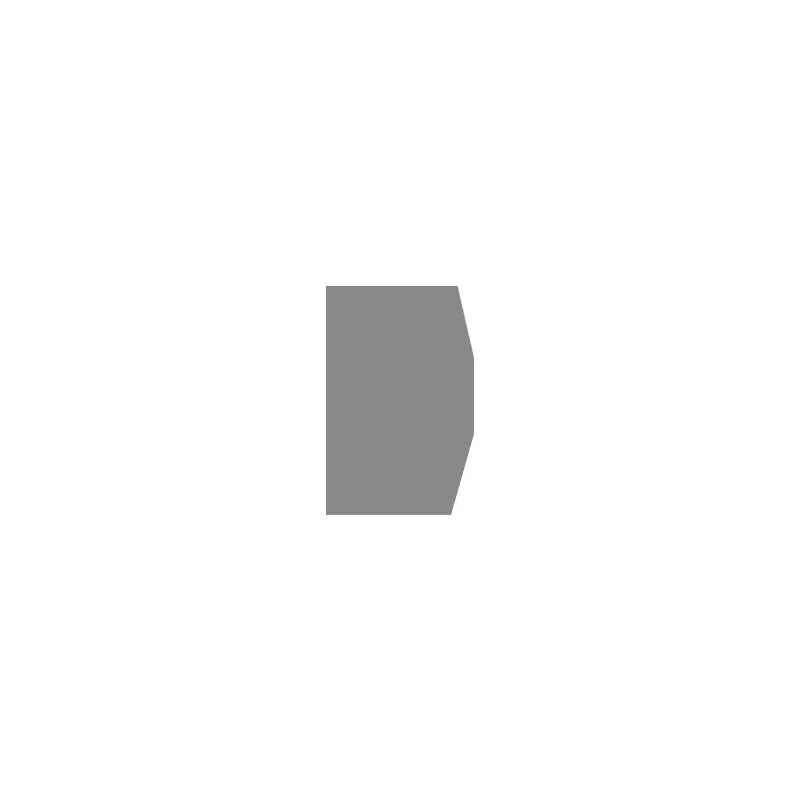

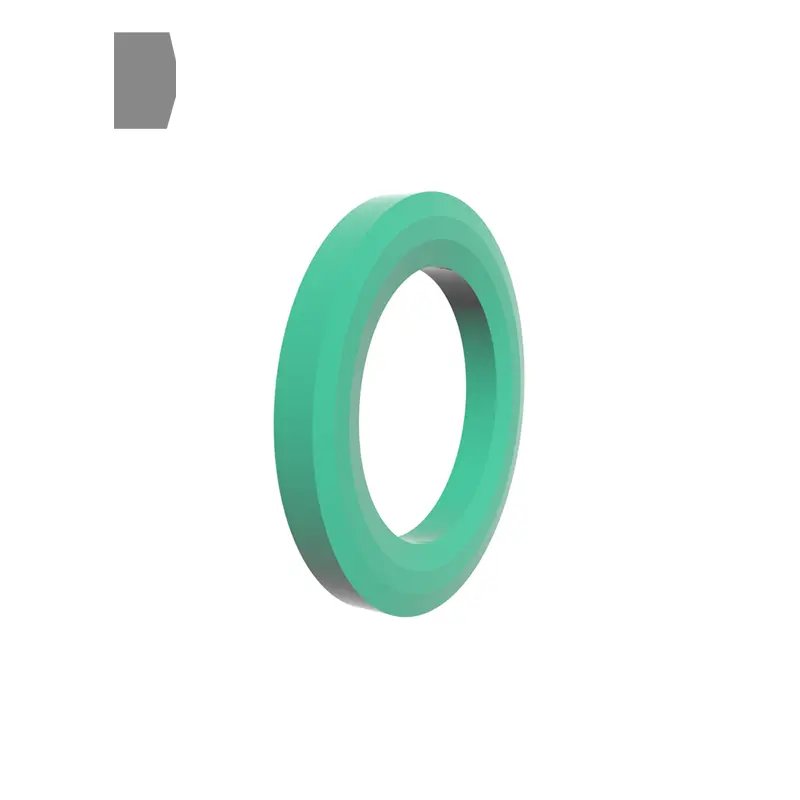

Standardowy pierścień prowadzący RCF106 nadaje się do przewodników prętów tłokowych. Ma wypukły pierścień na zewnętrznej średnicy. Może być otwarty lub nie.

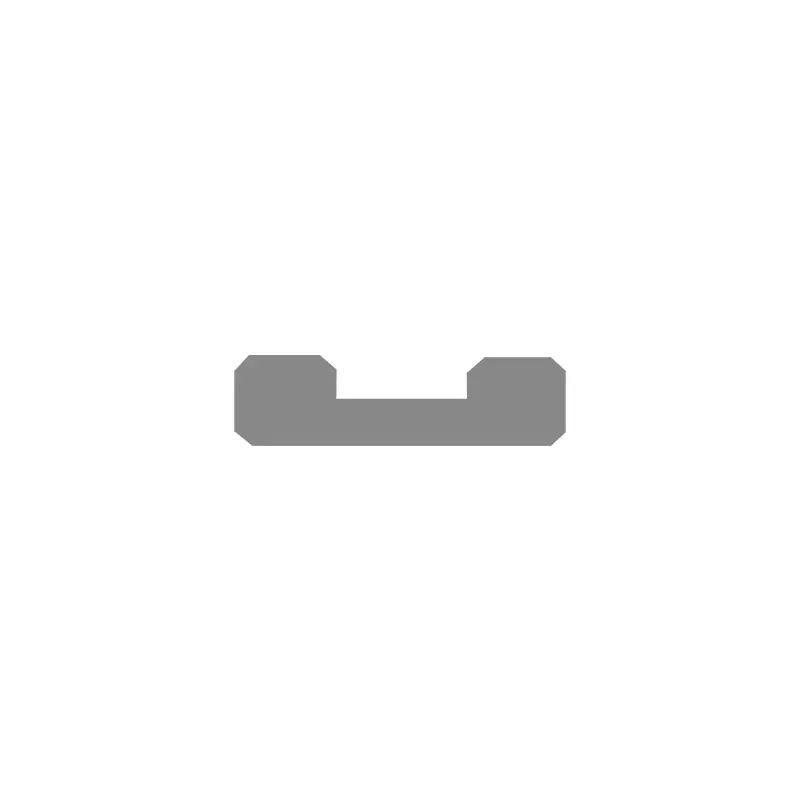

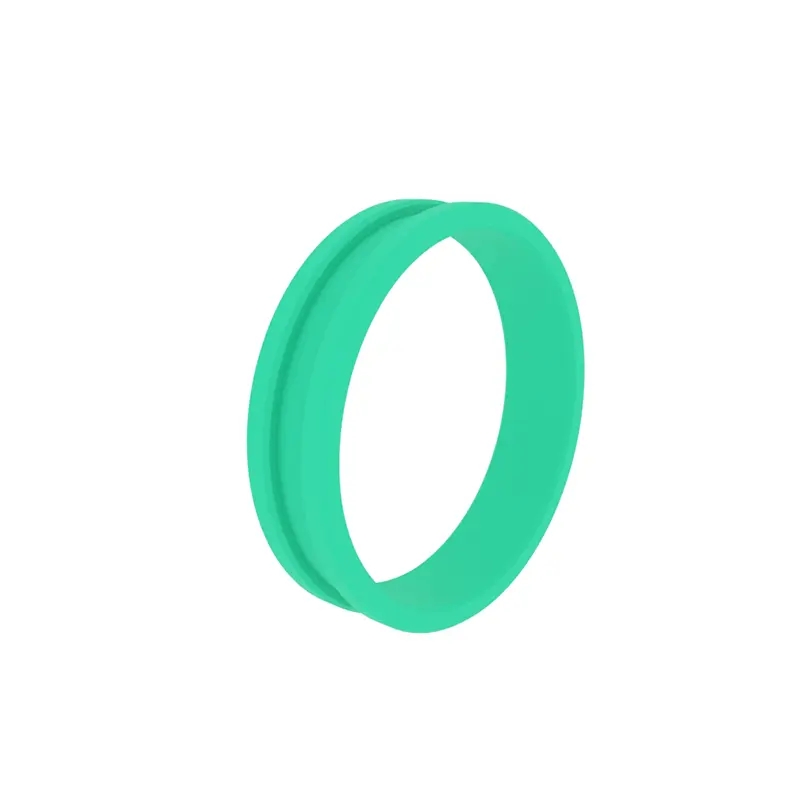

Standardowy pierścień prowadzący RCF107 nadaje się do przewodników tłokowych. Ma groove na wewnętrznej średnicy. Może być otwarty lub nie.

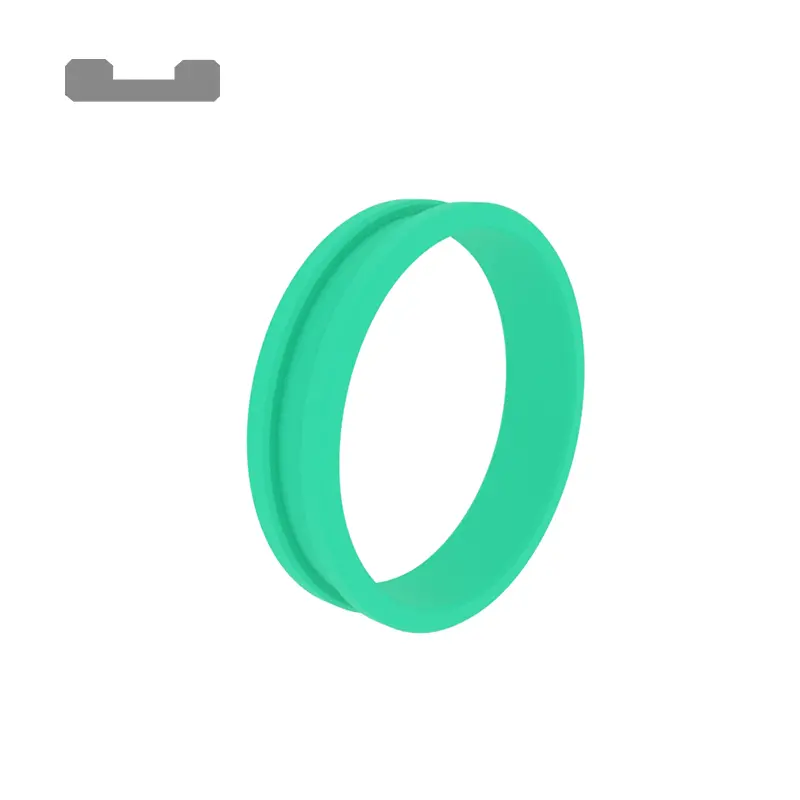

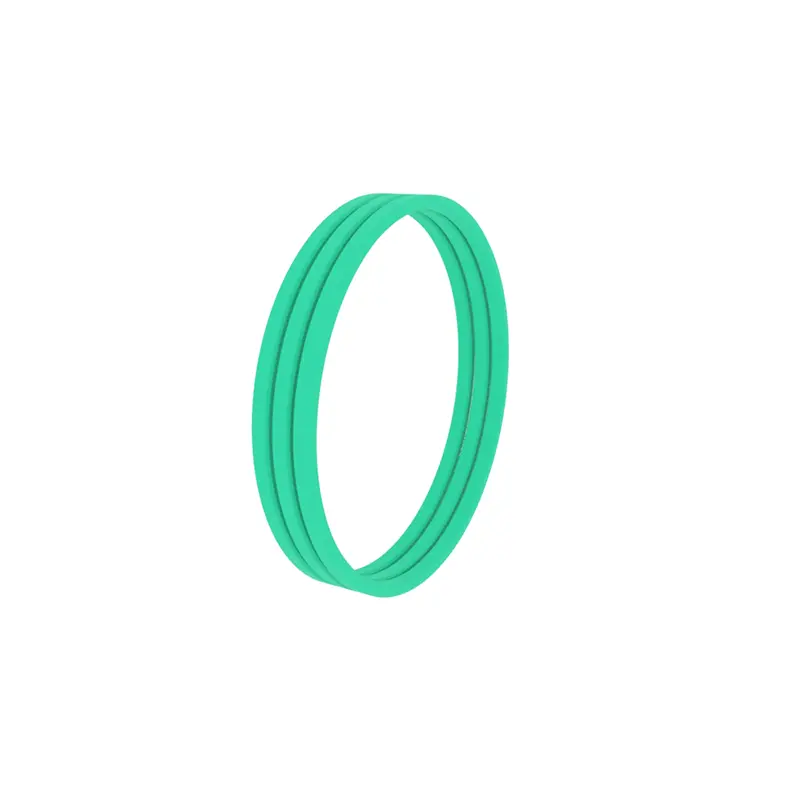

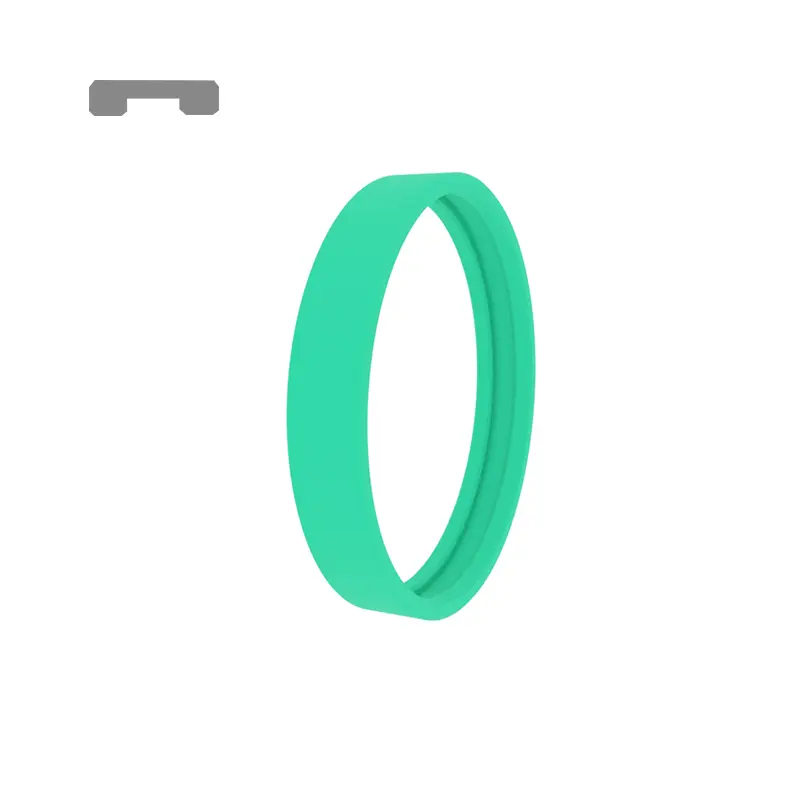

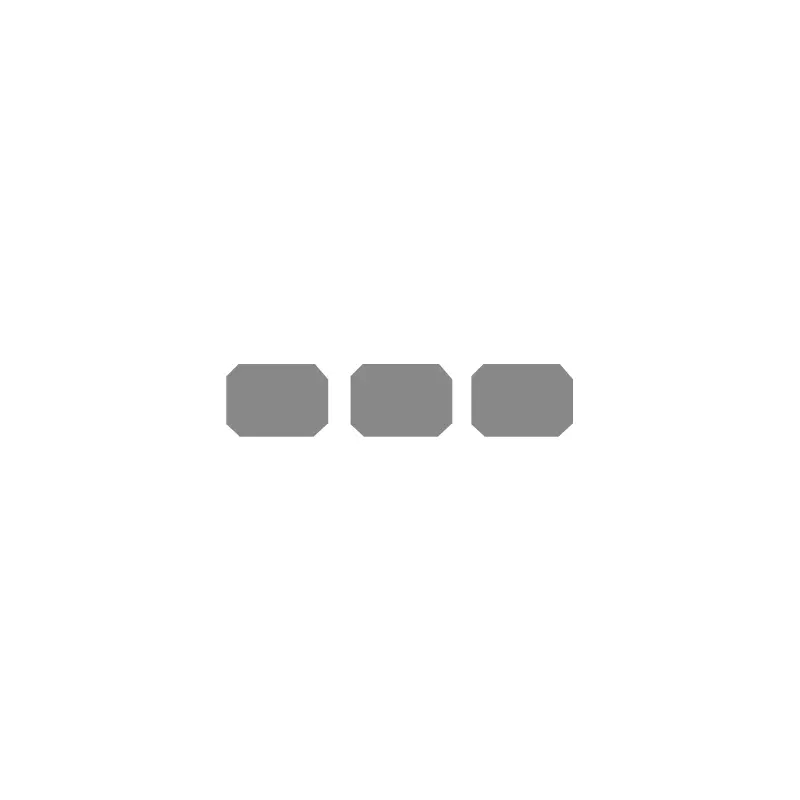

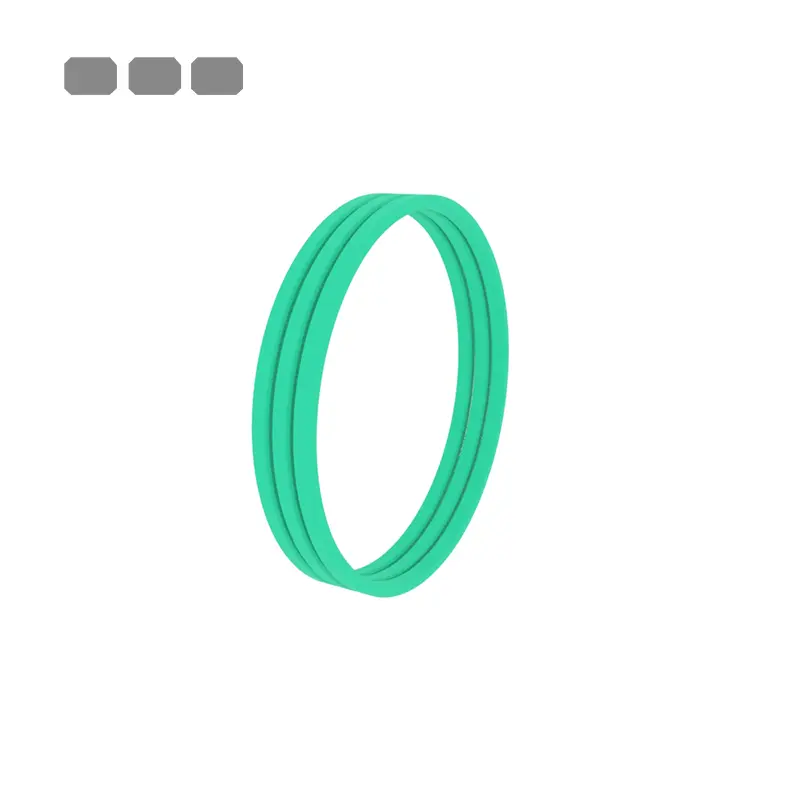

Standardowy pierścień prowadzący RCF108, odpowiedni do prowadzenia pręta tłokowego, z rowkami na zewnętrznej średnicy, dostępnymi z otwieraniem lub bez.
Funkcje i aplikacje produktu:
Funkcje produktu
Pierścień przewracania uszczelnienia, odpowiedni do standardowego rowka wnęki ISO10766, dopasowanie metal-plastyczne, może zapobiec „blokowaniu” i „napadowi”, silnej pojemności obciążenia i nadal elastycznej przed osiągnięciem kruchej temperatury. Krawędzie pierścienia prowadzącego są fazowane, aby zapobiec wciskowi krawędzi do szczeliny wytwarzanej przez półkolisty fazowanie rowka wnęki.
Główne aplikacje
Maszyny inżynieryjne, maszyny rolnicze, maszyny do formowania wtrysku, platformy ładowania i rozładowywania, cylindry wsparcia, pojazdy przemysłowe, prasy, cylindry metalurgiczne.

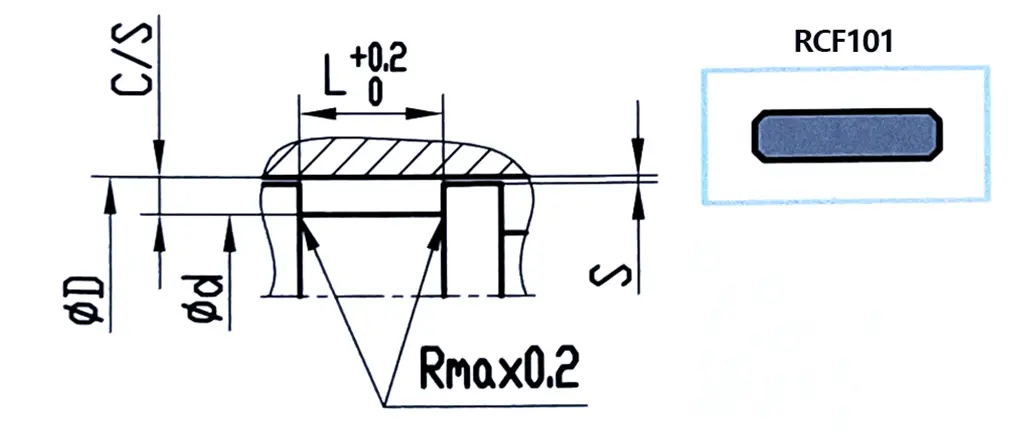

Przykład 1 rowku pierścienia prowadzącego do pręta tłokowego
| Φd f8 | Φd H8 | L+0,2 | C/s | Radialny prześwit s |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99,9 | Φd+5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | Φd+8 | 25 | 4 | 0,60-1.2 |

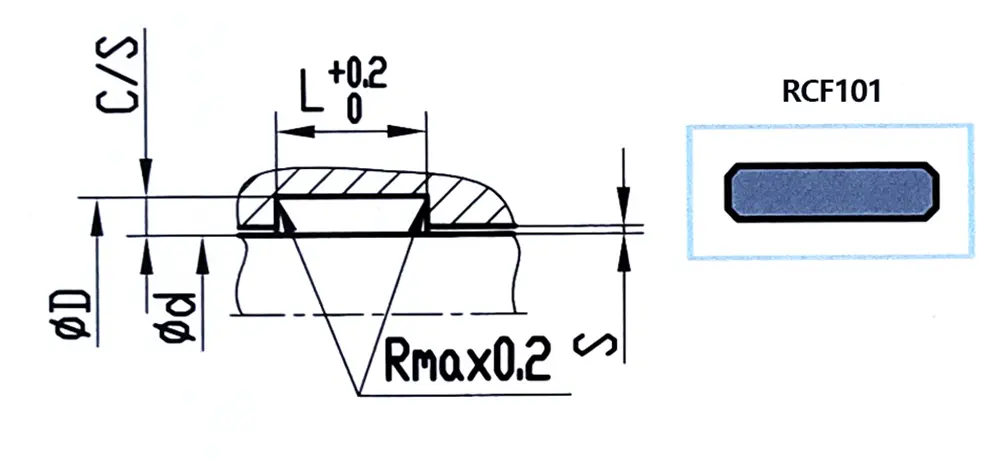

Przykład 2 rowku pierścienia przewodnika tłokowego
| Φd H8 | Φd f8 | L+0,2 | C/s | Radialny prześwit s |
| 6-29.9 | ΦD-3 | 4 | 1.5 | 0,20-0,3 |
| 30-49.9 | ΦD-3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99,9 | ΦD-5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799.9 | ΦD-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | ΦD-5 | 25 | 2.5 | 0,50-1.1 |
| > 1000 | ΦD-8 | 25 | 4 | 0,60-1.2 |
Przybory
1. PTFE (dla średnich i lekkich obciążeń);
2. POM lub PA (dla lekkich obciążeń);

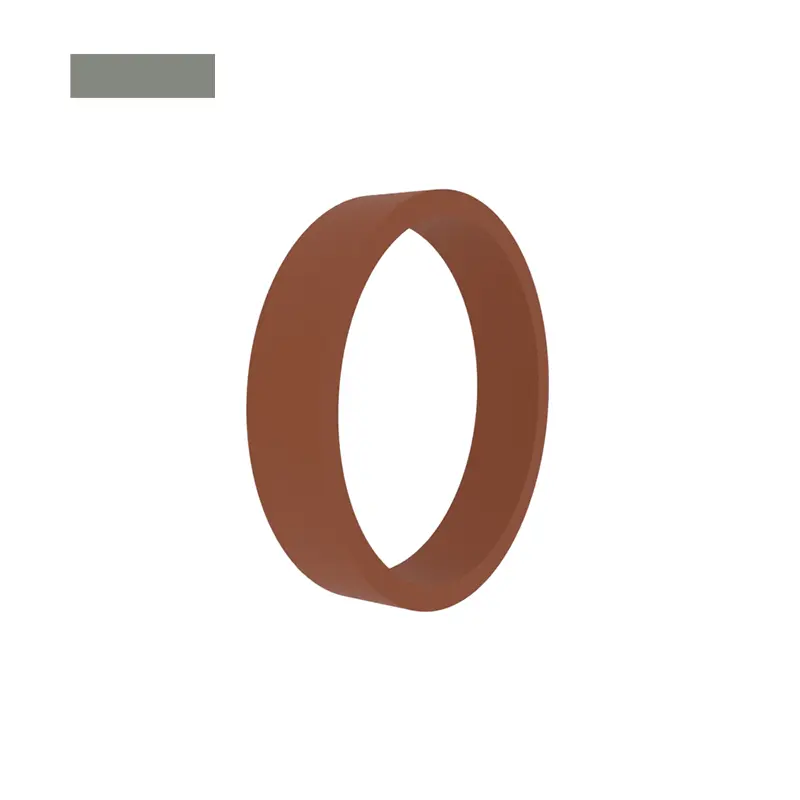

3. Fenolowa żywica + włókno tkaniny (dla ciężkich obciążeń)
Wybór szerokości i liczby pierścienia przewodnika
Wzór można użyć do wstępnego określenia t = (f*f) / (d*pr)
T: Szerokość pierścienia prowadzącego (MM), F: Maksymalne obciążenie promieniowe (N), F: Współczynnik bezpieczeństwa, PR: Maksymalne dopuszczalne obciążenie promieniowe (N/mm²), D: Średnica tłoka lub pręta tłokowego (mm)
Przykład: d = 60 mm, f = 40k, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14,8 mm
Obliczoną opcją jest wybranie jednego pierścienia przewodnika o szerokości t = 15 mm lub dwoma pierścieniami przewodników o szerokości 9,7 mm. Jeśli wybrane są dwa pierścienie przewodników o szerokości 9,7 mm, współczynnik bezpieczeństwa można zwiększyć do 2,6. Zasadniczo zalecanym współczynnikiem bezpieczeństwa jest f = 2
Oznaczanie długości cięcia
L = 3,14* (D -W) -k dla tłoka
L = 3,14* (D+W) -K dla pręta tłokowego
K jest stałą temperatury, 0,8 jest wybierana, gdy temperatura jest poniżej 120 stopni, a 2,0 jest wybierana, gdy temperatura przekracza 120 stopni.

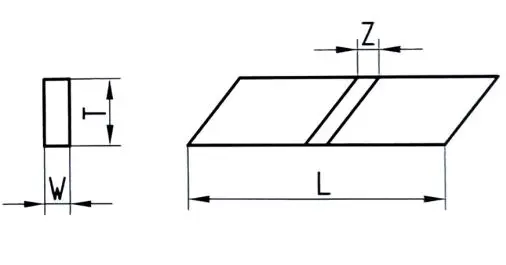

Obliczanie przerwy cięcia Z
|
|
Żywica fenolowa/POM | PTFE |
| Do tłoka | 0.050(Φd+W) | 0.042(Φd+W) |
| Na tłok | 0.050(ΦD-W) | 0.042(ΦD-W) |
Typ nacięcia

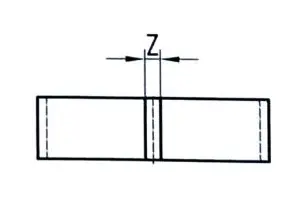

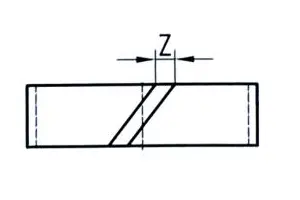

30 ° Cut stawny
Proste cięcie (głównie do obrotu lub huśtawki i niestandardowe rowki)

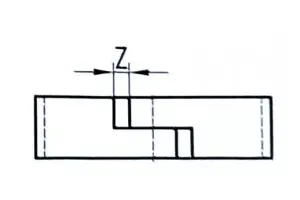

Nacięcie w kształcie z (ma również funkcję uszczelnienia)
