Koncentrujemy się na zdywersyfikowanych potrzebach w dziedzinie fok tłokowych i zapewniamy roztwory o wysokiej wydajności obejmujące wszystkie scenariusze hydrauliki i pneumatyki. Nasza linia produktów jest podzielona na jednorazowe i podwójne działanie jako rdzeń, łącząc innowacje materialne i optymalizację strukturalną w celu sprostania wyzwaniom uszczelniania z konwencjonalnego przemysłu na ekstremalne warunki pracy:
1.
Wysokie ciśnienie i ekstruzowanie: seria RCK102/102R/104 są zaprojektowane do wysokiego ciśnienia, a struktura podporowa jest wzmacniana w celu dostosowania się do dużych szczelin i wąskich rowków. RCK109H/120/122 i inne uszczelki kombinacyjne integrują pierścienie przewodników i elastomery, aby przełamać granicę wysokiego ciśnienia 35MPA+, szczególnie odpowiedni do wydobycia i ciężkich maszyn.
Dynamiczna zdolność adaptacyjna: RCK108/125/138 wykorzystuje materiał tetrafluoroetylenu do osiągnięcia stabilnego uszczelnienia od bardzo niskiej prędkości do dużej prędkości (0,01 ~ 5 m/s), a charakterystyka niskiego tarcia są odpowiednie do chodzenia hydrauliki i precyzyjnego urządzenia do formowania wtrysku.
Ekstremalna tolerancja środowiska: RCK119/139 jest wyposażony w materiał Mander Spring i PTFE, który jest odporny na korozję i odporne na sucho. Szeroki zakres temperatur -40 ℃ ~ 200 ℃ obejmuje chemiczne, farmaceutyczne reaktory w wysokiej temperaturze i aseptyczne linie produkcyjne.
2. Dostosowywany projekt w branży:
Konserwacja i modyfikacja: RCK116/216 upraszcza proces instalacji i dostosowuje się do potrzeb starej naprawy cylindra i szybkiego wymiany urządzeń do napełniania żywności.
Podwójna medium izolacji: RCK144/145 ma oryginalną podwójną strukturę warg, która może jednocześnie uszczelnić olej/wodę lub gaz/ciecz w tym samym czasie, odpowiedni dla złożonych warunków pracy.
Optymalizacja krótkiego skoku: RCK103/143 zwiększa stabilność osadzania poprzez obciążenie wstępne O-ring, aby uniknąć ryzyka wycieku w cylindrach hydraulicznych z krótkim szokiem.
3. Podstawowe zalety technologii:
Nauka materialna: Konstrukcja magazynowania oleju poliuretanowego (RCK205) przedłuża żywotność pneumatyki bez smaru, a tetrafluoroetylen (RCK108) uwzględnia zarówno odporność na zużycie, jak i odporność chemiczną.
Innowacje strukturalne: Pierścienie przewodników z tyłu (RCK101), Pierścień Wspornik Anti-Twit (RCK120) i inne projekty zapewniają trwałość uszczelek pod wibracjami i obciążeniami mimośrodowymi.
Jesteśmy zaangażowani w dostarczanie „odpornych na pieczęć-guide” zintegrowane rozwiązania dla ponad 20 branż, takich jak maszyny wydobywcze, sprzęt do formowania wtrysku i urządzenia medyczne, koszty równoważenia i wydajności przy standardowych modułach i dostosowanych usług, pomagając klientom obniżyć koszty konserwacji i poprawić niezawodność sprzętu.
Funkcje i aplikacje produktu:
Uszczelnienia obrotowe tłokowe są odpowiednie do cylindrów hydraulicznych i cylindrów, standardowych cylindrów hydraulicznych i chodzących maszyn hydraulicznych. Główne zastosowania obejmują maszyny budowlane, maszyny rolnicze, dźwigi i standardowe cylindry.
W przemyśle chemicznym jest on ogólnie stosowany do szybkich cylindrów i maszyn do pozycjonowania. Może być również stosowany w przemyśle spożywczym, branży farmaceutycznej i akumulatorach.
Zalety
Uszczelnienia obrotowe tłokowe są stabilnie wbudowane w rowek, przy dobrej wydajności dynamicznej i statycznej uszczelnienia, bez potrzeby dodatkowych pierścieni prowadzących, niskim tarciem, bez fenomenu hydraulicznego pełzania, warunków dynamicznych, dobrej odporności na zużycie.

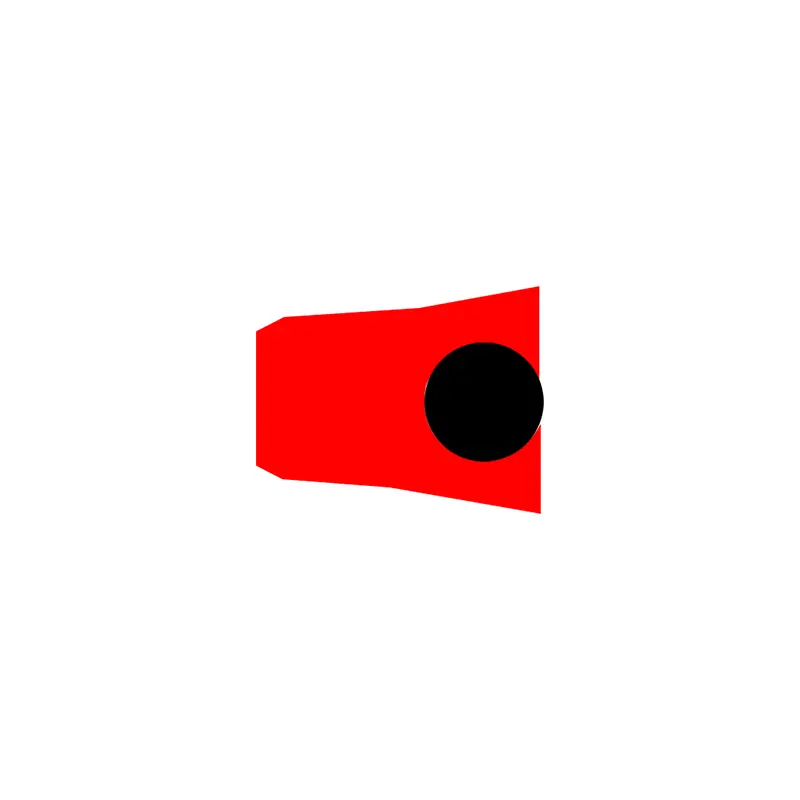

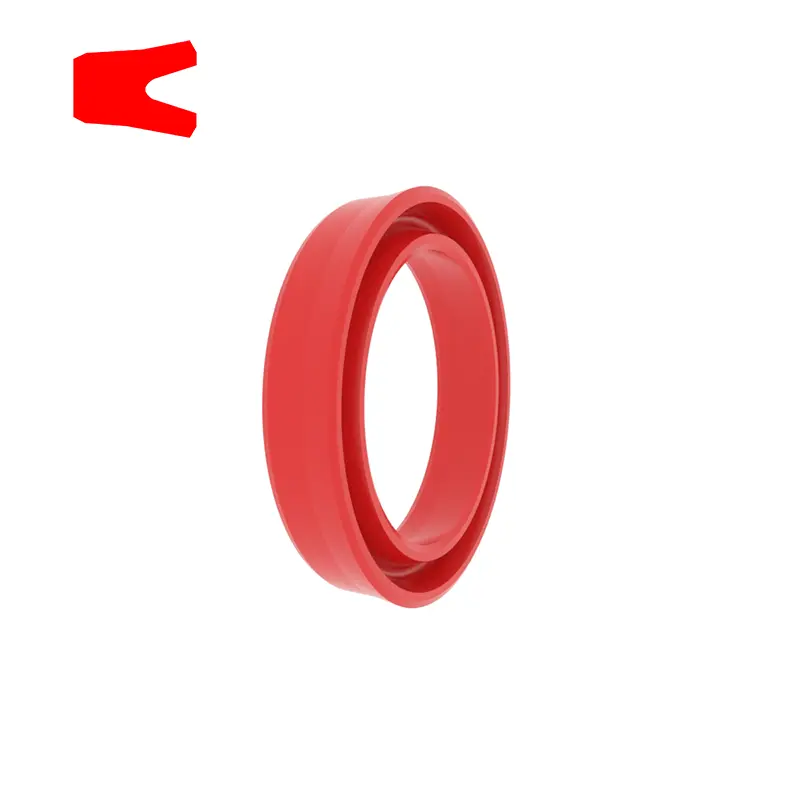

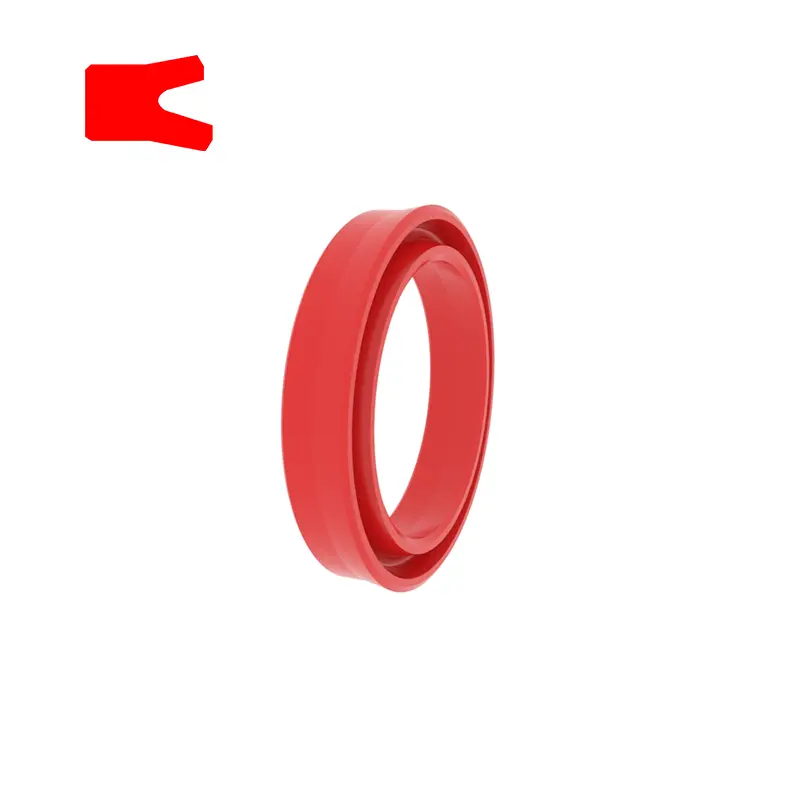

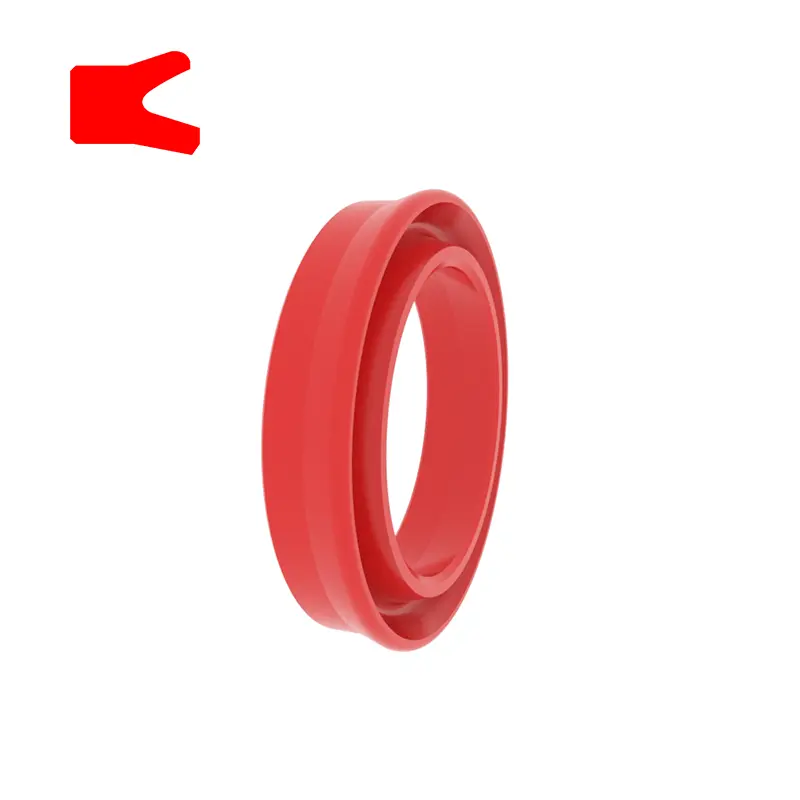

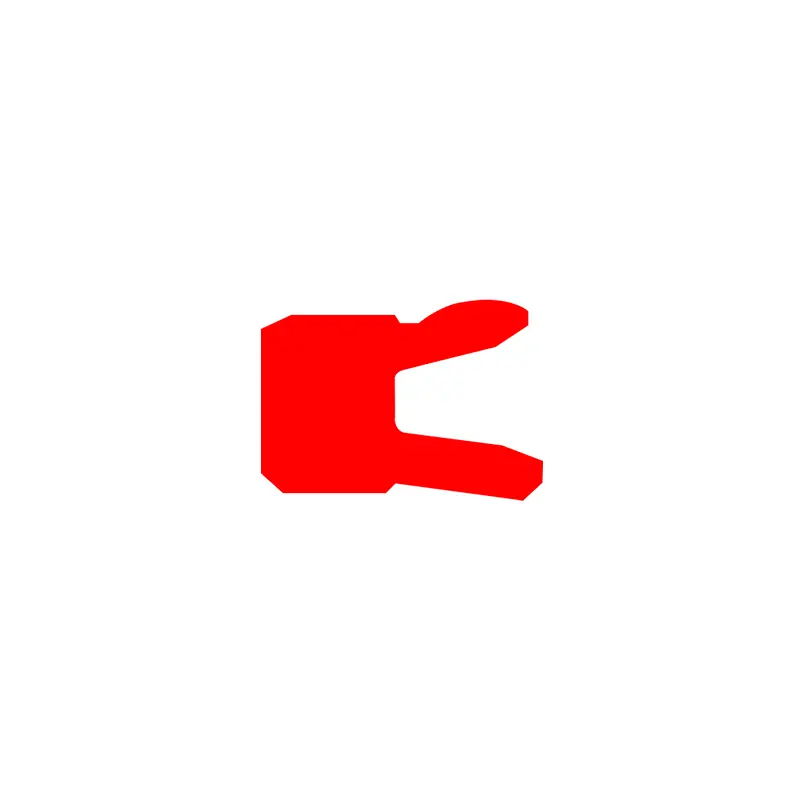

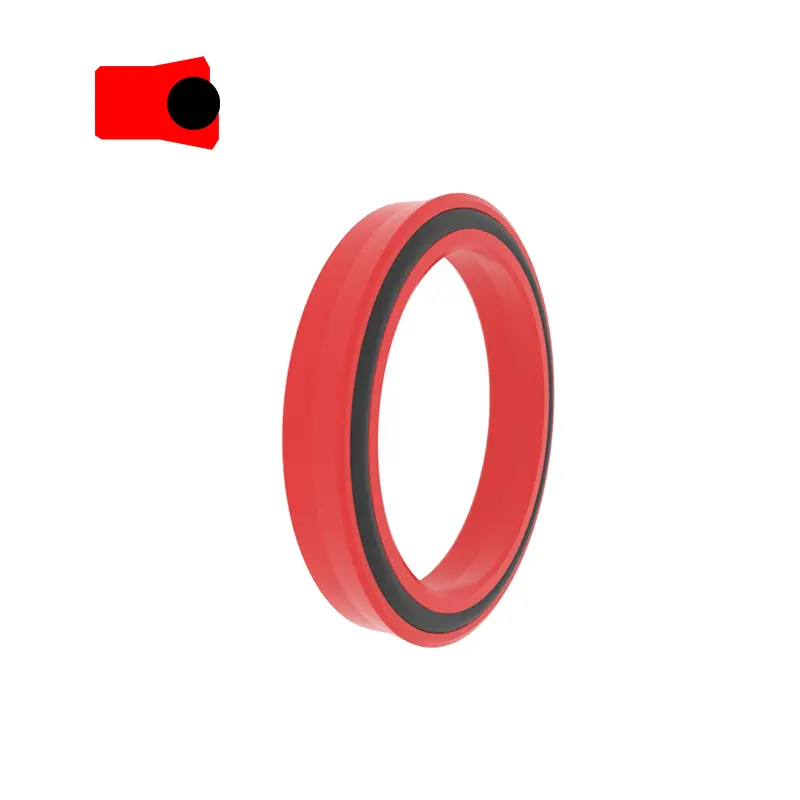

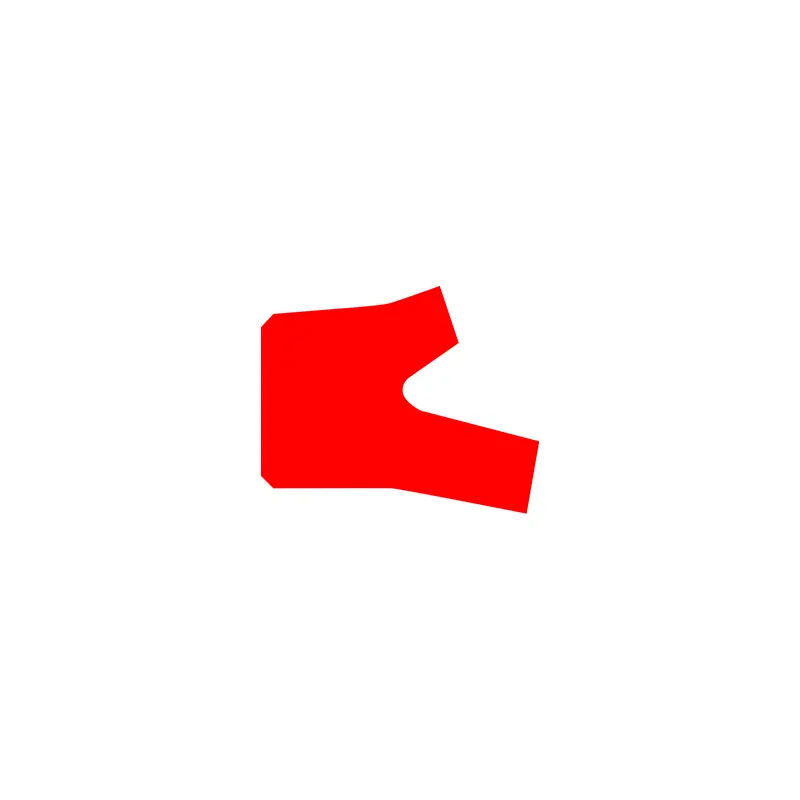

RCK101

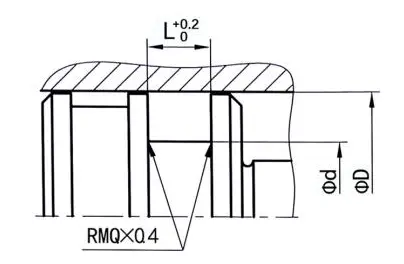

Rozmiar zamówienia

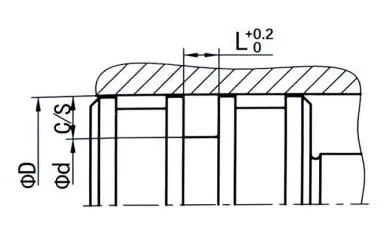

ΦD ...... Średnica zewnętrzna
ΦD ...... średnica wewnętrzna
L ...... szerokość rowka
|
Wykończenie powierzchni |
R TMAX (μM) |
RA (μM) |
|
Ślizgające się gumowe uszczelki gumowe/poliuretanowe Przesuwane uszczelki PTFE pasujące do powierzchni |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groove Dno Groove Side |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Współczynnik długości wsparcia profilu TP |
50%-95% |
|
|
Tolerancja |
|
|
Φd |
H10 |
|
Φd |
H9 |
Przykład zamawiania
Model: RCK101
Rozmiar rowka: 100x84x10
Materiał: RC-PU-H

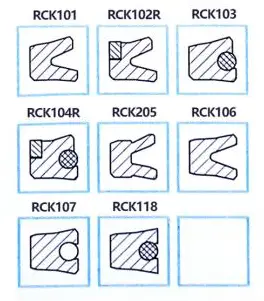

Typ pieczęci: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Zastosowanie główne: odpowiednie do cylindrów hydraulicznych i pneumatycznych
Zalety: Jest stabilny, gdy jest osadzony w rowku, ma doskonałą dynamiczną i statyczną wydajność uszczelnienia, ma zastosowanie do szerokiego zakresu temperatur i ma silną zdolność rezydualną oleju w warunkach dynamicznych.
Materiał: poliuretan, guma
|
Przykłady groove pieczęć |

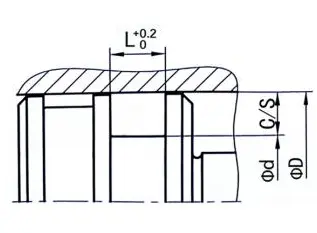

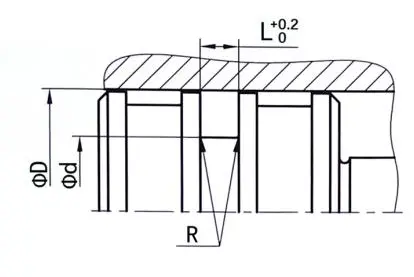

Poniżej znajdują się standardowe wymiary rowka (można wytworzyć uszczelki kurzu dowolnej wielkości w zakresie wielkości) |
||||||||
|
|
|
Φd |
Φd |
L |
C/s |
Maksymalna luka wytłaczania |
|||
|
100bar |
250bar |
400bar |
|||||||
|
5-24.9 |
ΦD-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
ΦD-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74,9 |
ΦD-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
ΦD-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
ΦD-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
ΦD-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
ΦD-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
ΦD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

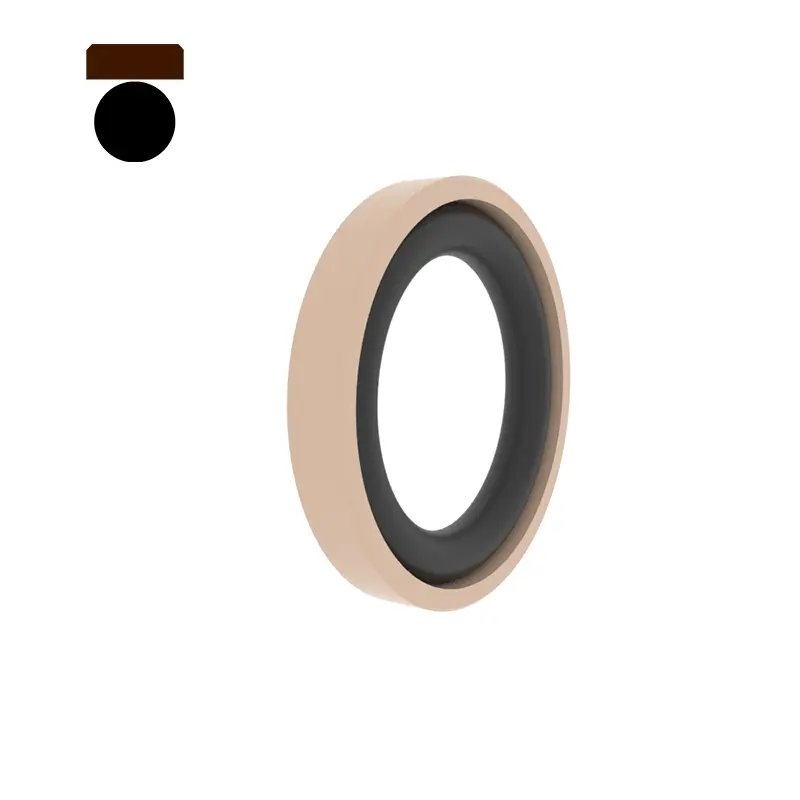

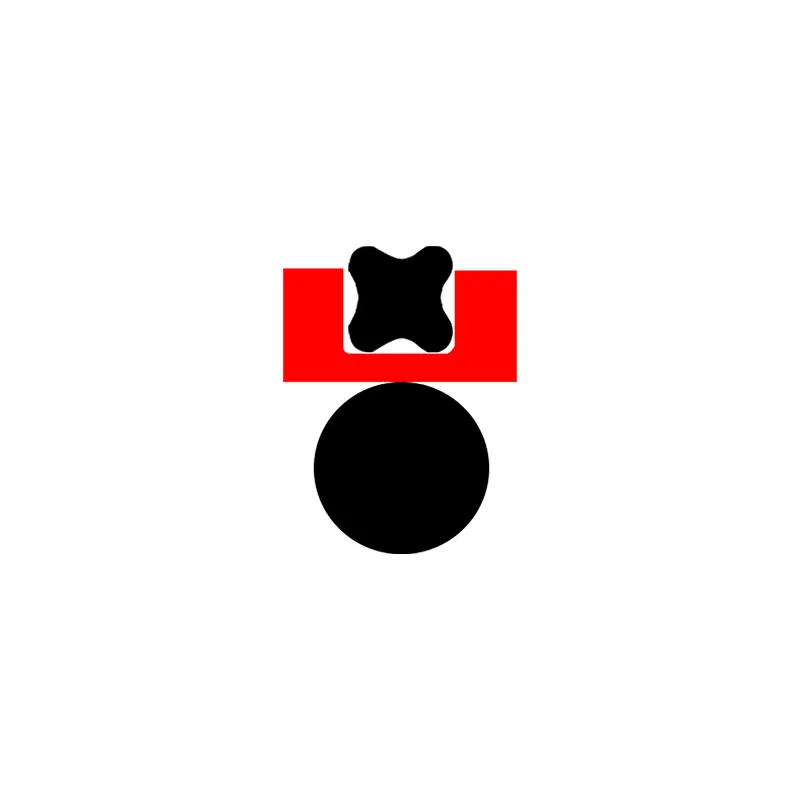

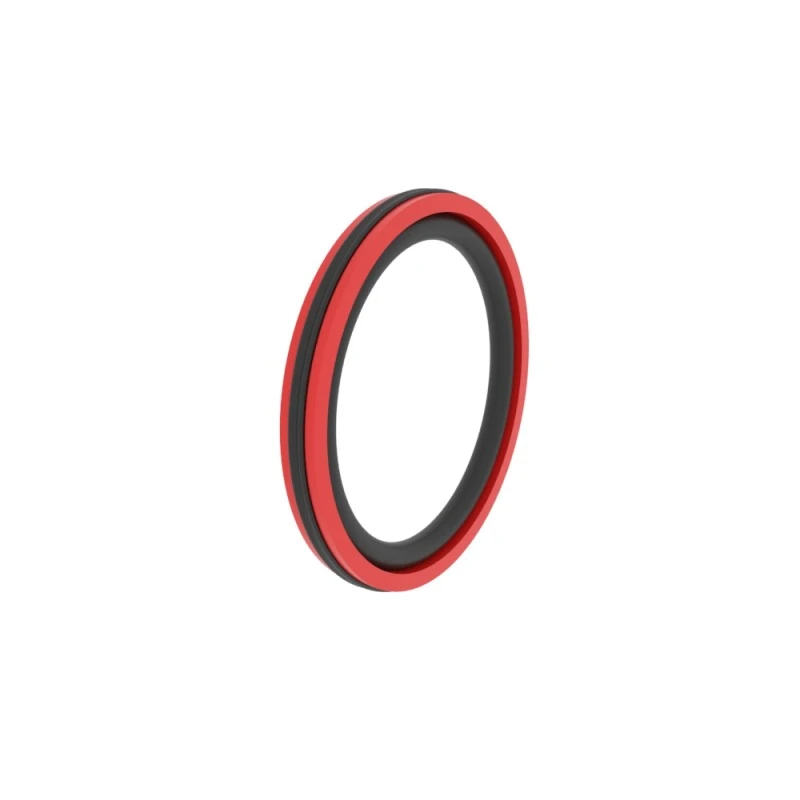

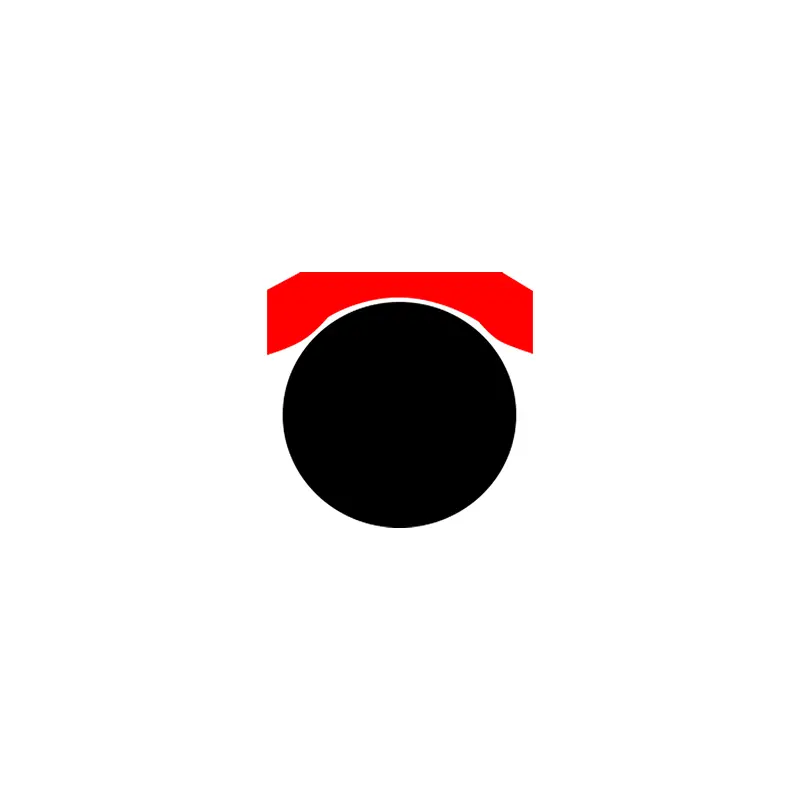

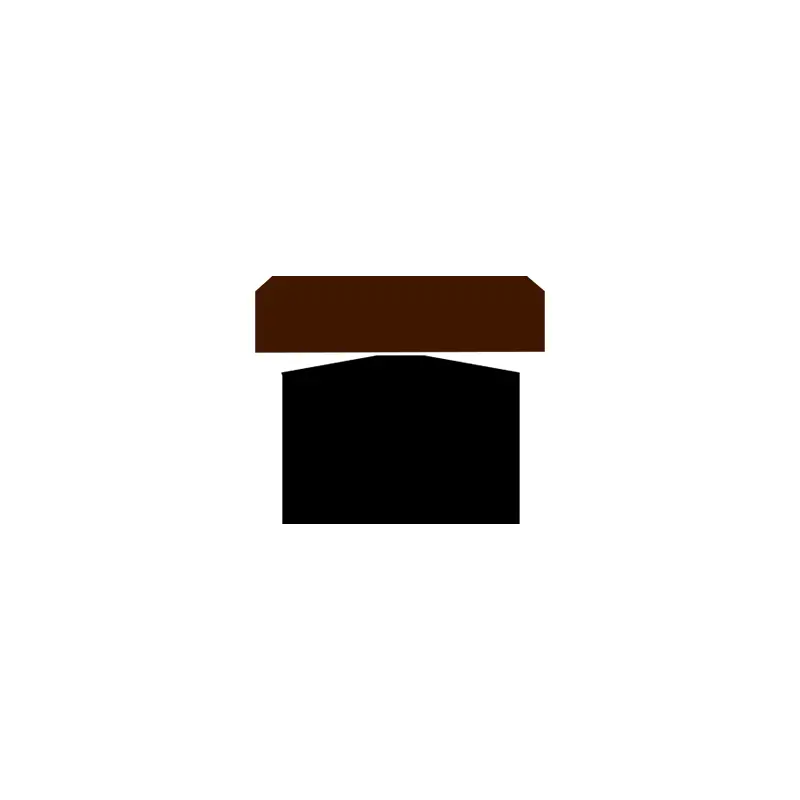

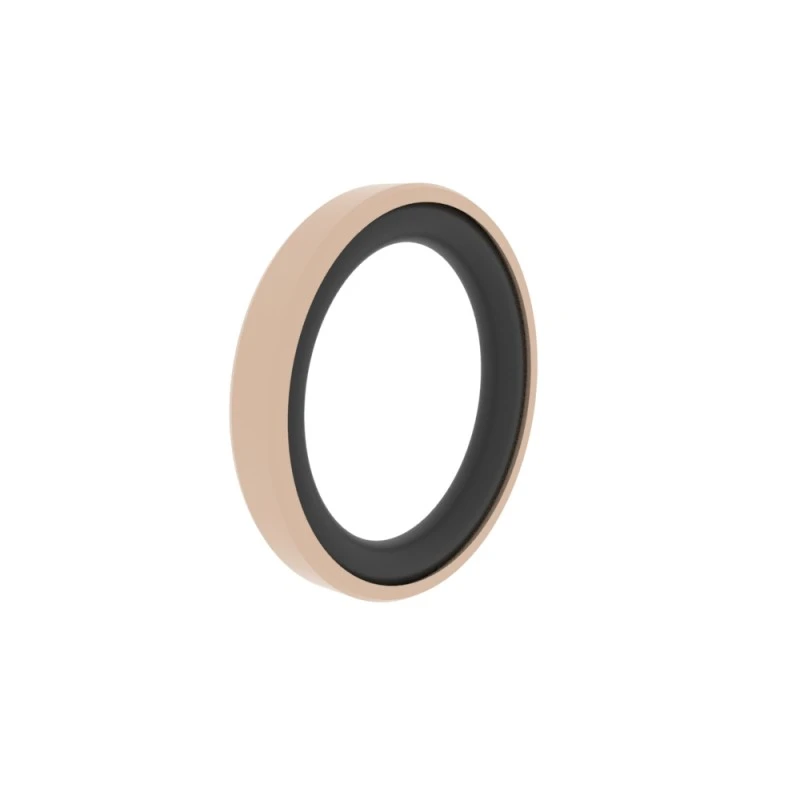

RCK108
Rozmiar zamówienia
ΦD ...... Średnica zewnętrzna
ΦD ...... średnica wewnętrzna
L ...... szerokość rowka
|
Wykończenie powierzchni |
R TMAX (μM) |
RA (μM) |
|
Ślizgające się gumowe uszczelki gumowe/poliuretanowe Przesuwane uszczelki PTFE pasujące do powierzchni |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groove Dno Groove Side |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Współczynnik długości wsparcia profilu TP |
50%-95% |
|
|
Tolerancja |
|
|
Φd |
H10 |
|
Φd |
H9 |
Przykład zamawiania
Model: RCK108
Rozmiar rowka: 100x84,5x6.3
Materiał: PTFE3+NBR
Typ pieczęci: RCK108, RCK125, RCK140, RCK238, RCK138
Zastosowanie główne: standardowe cylindry hydrauliczne i mobilne maszyny hydrauliczne
Zalety: Niskie tarcia, bez pełzania hydraulicznego, wysoka odporność na zużycie, dobra wydajność anty-ekstruzowania, dobra przewodność cieplna, stabilny rowek osadzania, szeroki zakres temperatur.
Materiał: tetrafluoroetylen + guma nitrylowa lub fluorowa guma, ultra wysoka twardość poliuretanowa + guma nitrylowa
|
Przykłady groove pieczęć |
Poniżej znajdują się standardowe wymiary rowka (można wytworzyć uszczelki kurzu dowolnej wielkości w zakresie wielkości) |
||||||||
|
|
|
Φd |
Φd |
L |
C/s |
Maksymalna luka wytłaczania |
|||
|
100bar |
250bar |
400bar |
|||||||
|
8-14.9 |
ΦD-4,9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
ΦD-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
ΦD-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
ΦD-155.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
ΦD-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
ΦD-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
ΦD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

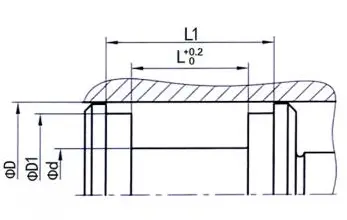

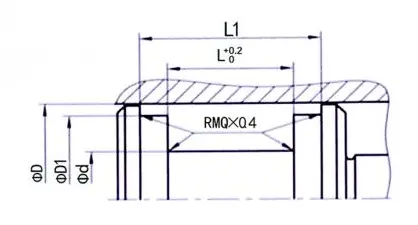

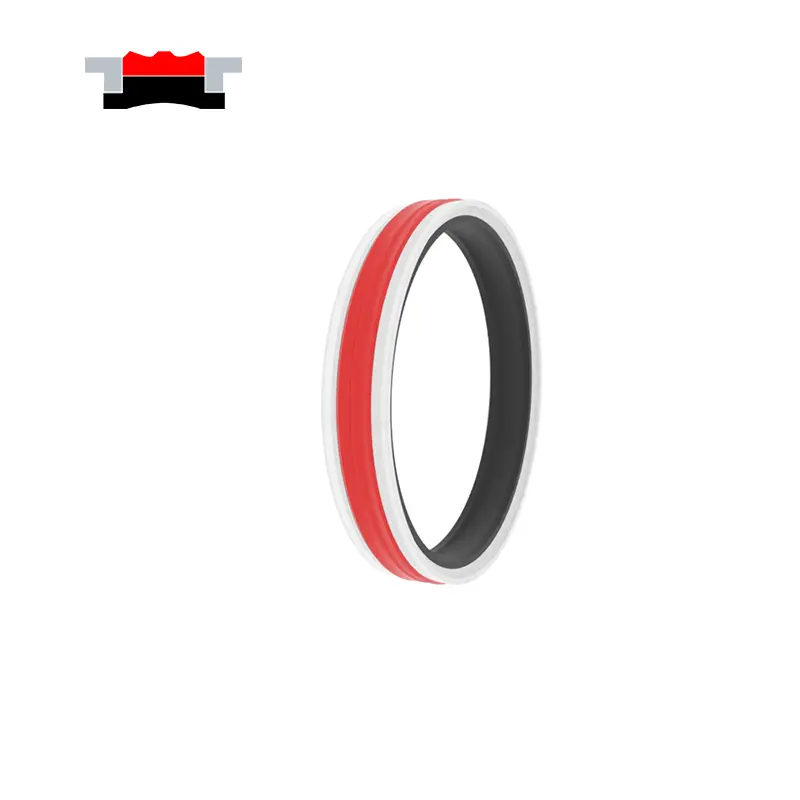

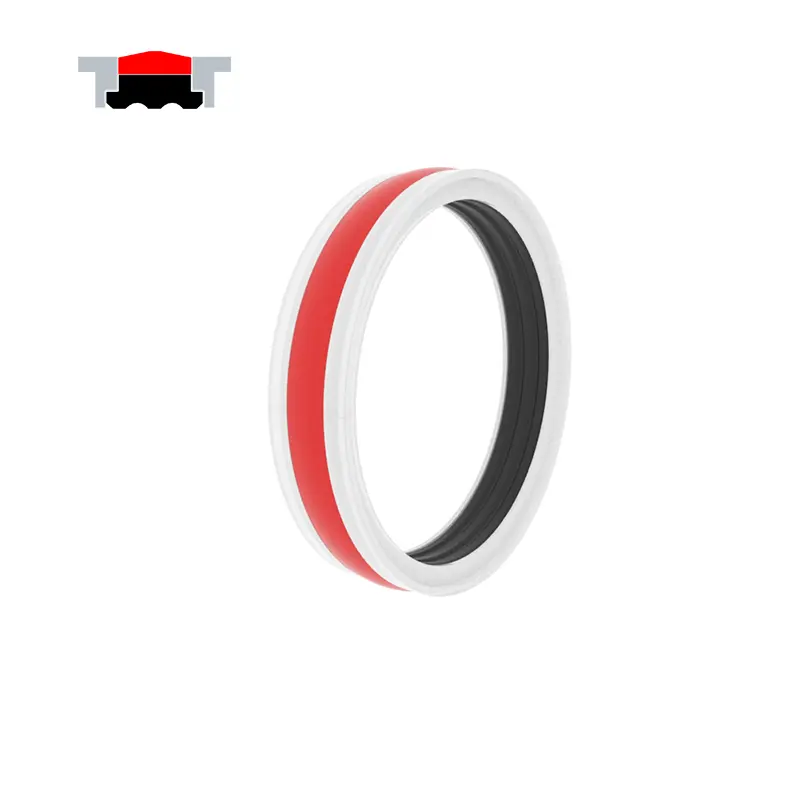

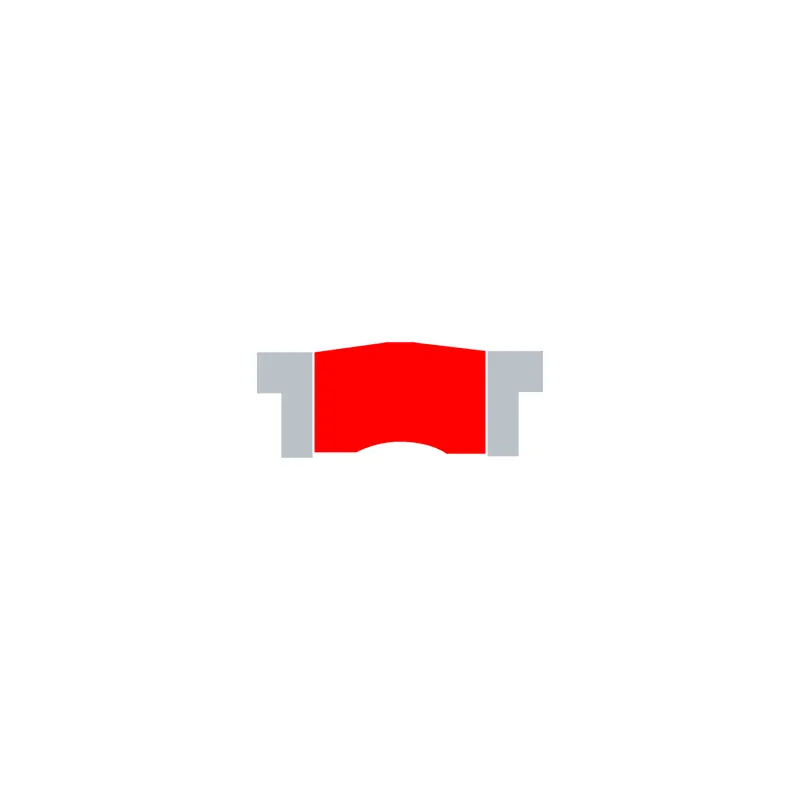

RCK109N
Rozmiar zamówienia
ΦD ...... Średnica zewnętrzna
ΦD ...... średnica wewnętrzna
ΦD1 ...... średnica wewnętrzna
L ...... szerokość rowka
L1 ...... Szerokość groove
|
Wykończenie powierzchni |
R TMAX (μM) |
RA (μM) |
|
Ślizgające się gumowe uszczelki gumowe/poliuretanowe Przesuwane uszczelki PTFE pasujące do powierzchni |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groove Dno Groove Side |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Współczynnik długości wsparcia profilu TP |
50%-95% |
|
|
Tolerancja |
|
|
Φd |
H10 |
|
Φd |
H9 |
Przykład zamawiania
Model: RCK109N
Rozmiar rowka: 100x80x95x25/36
Materiał: RC-Pu-H+Nbr+POM
Typ pieczęci: RCK109, RCK117
Zastosowanie główne: maszyny budowlane, maszyny rolnicze, dźwigi, standardowe cylindry
Zalety: Doskonałe statyczne i dynamiczne uszczelnienie, nie ma potrzeby dodatkowych pierścieni przewodników, anty-ekstruzji, struktury antydistorcyjnej, odpowiednie dla warunków pracy z szybkimi zmianami ciśnienia.
Materiał: poliuretan, guma, poliuretan, tetrafluoroetylen
|
Przykłady groove pieczęć |
Poniżej znajdują się standardowe wymiary rowka (można wytworzyć uszczelki kurzu dowolnej wielkości w zakresie wielkości) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44,9 |
ΦD-10 |
ΦD-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
ΦD-15 |
ΦD-4 |
20 |
28 |
|||
|
80-144,9 |
ΦD-20 |
ΦD-5 |
25 |
36 |
|||
|
150-399,9 |
ΦD-25 |
ΦD-6 |
32 |
46 |
|||
|
400-750 |
ΦD-30 |
ΦD-8 |
36 |
50 |
|||
|
＞ 750 |
ΦD-40 |
ΦD-8 |
40 |
54 |
|||
RCK119
Rozmiar zamówienia
ΦD ...... Średnica zewnętrzna
ΦD ...... średnica wewnętrzna
L ...... szerokość rowka
|
Wykończenie powierzchni |
R TMAX (μM) |
RA (μM) |
|
Ślizgające się gumowe uszczelki gumowe/poliuretanowe Przesuwane uszczelki PTFE pasujące do powierzchni |
≤2,5
≤2 |
≤0,1-0,5
≤0,05-0.3 |
|
Groove Dno Groove Side |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Współczynnik długości wsparcia profilu TP |
50%-95% |
|
|
Tolerancja |
|
|
Φd |
H10 |
|
Φd |
H9 |
Przykład zamawiania
Model: RCK119
Rozmiar rowka: 100x90,6x7.1
Materiał: PTFE4 + V
Typ pieczęci: RCK119
Główne zastosowanie: przemysł chemiczny, szybkie cylindry i maszyny pozycjonujące, przemysł spożywczy, przemysł farmaceutyczny, akumulatory.
Zalety: Odporne na wysokie temperatury i różne pożywki chemiczne, współczynnik niskiego tarcia, bez pełzania, dobre charakterystyka tarcia na sucho, niskie wartości tarcie statyczne i dynamiczne.
Materiał: PTFE+Leaf Spring
|

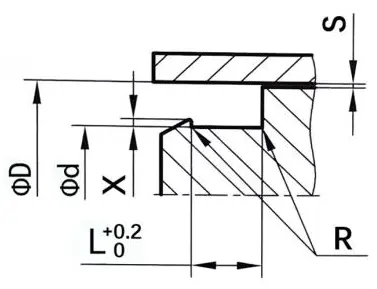

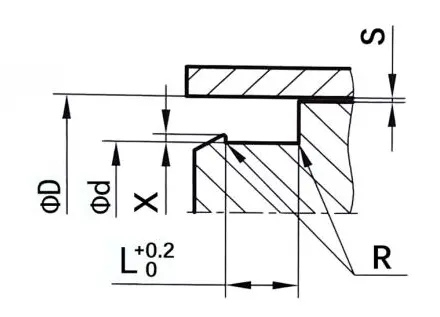

Przykłady groove pieczęć |
Poniżej znajdują się standardowe wymiary rowka (można wytworzyć uszczelki kurzu dowolnej wielkości w zakresie wielkości) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maksymalna przerwa wytłaczania S. |
|||
|
100bar |
250bar |
400bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-122.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-119.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
