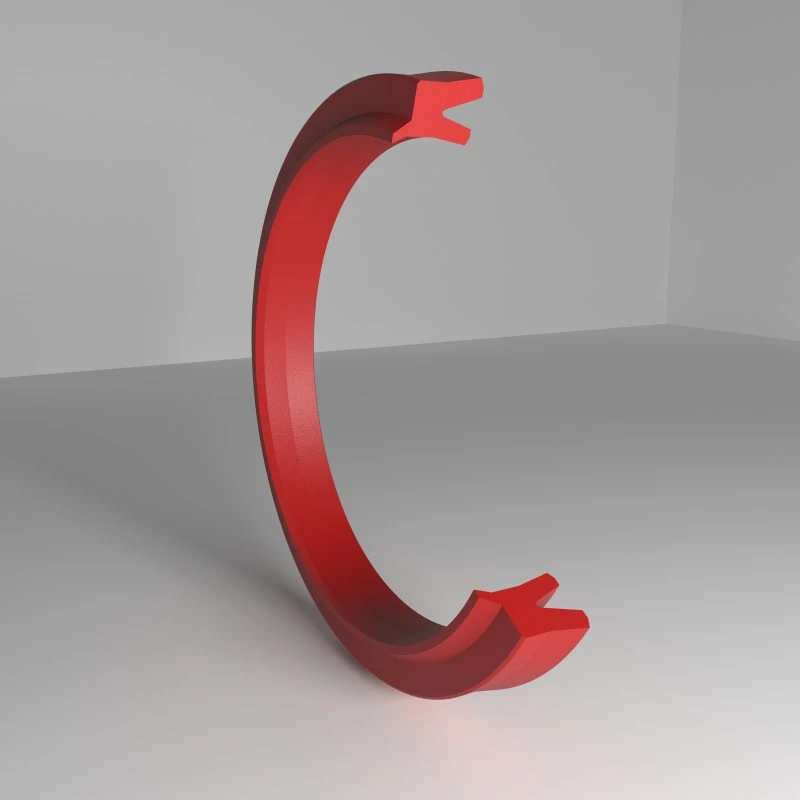

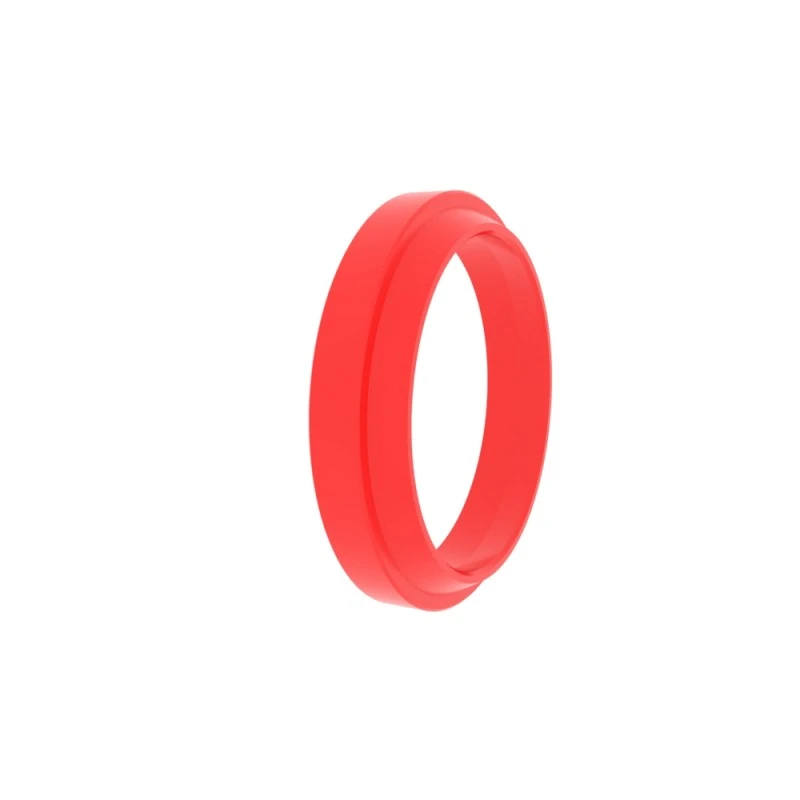

Jako dostawca profesjonalnych roztworów uszczelniających, seria uszczelek do skrętu RCA uszczelniającej uszczelki uruchomione przez Ruichen Seals ma zdywersyfikowane projekty i funkcje ukierunkowane, w pełni obejmując podstawowe potrzeby pola przemysłowego w celu zapobiegania pyłu, odporności na ciśnienie i zdolności adaptacyjnej środowiska.
Jeśli chodzi o projekt techniczny, produkty z serii uszczelnień z uszczelką zapytań są koncentrowane na elastyczności. Istnieją ogólne uszczelki (takie jak RCA101/104/105), które są instalowane z wytłaczanymi średnicami zewnętrznymi, które są kompatybilne ze standardowymi rowkami ISO 6195-A i odpowiednie dla kompaktowych scenariuszy przestrzeni; Istnieją również modele ze zintegrowanymi szkieletami anty-ekstruzyjnymi (takimi jak RCA103/106), które zwiększają stabilność strukturalną przy obciążeniach dynamicznych poprzez osiowy otwarty rowek (ISO 6195-B). W specjalnych warunkach pracy RCA107 obsługuje instalację rowka 30 ° i jest kompatybilna z sprzętem imperialnym i metrycznym, podczas gdy RCA108 upraszcza proces konserwacji starych cylindrów poprzez konstrukcję mocowania kołnierza, znacznie zmniejszając koszt transformacji.
Jeśli chodzi o optymalizację wydajności uszczelnienia, poprawiamy niezawodność poprzez innowacyjne struktury: konstrukcja rowka RCA101 oleju promuje refluks olejowy i zmniejsza akumulację zanieczyszczeń; Podwójna warga lub pomocnicza struktura warg (RCA109/111/112 itp.) Jest połączona z uszczelką połączoną tetrafluoroetylenową w celu uzyskania podwójnego pyłu i bariery olejowej; a kompozytowa konstrukcja materiału PTFE (politetrafluoroetylen) i O-ring (RCA115 ~ 119) dalej równoważy rozkład ciśnienia, jest odporny na wysokie temperatury 250 ° C i jest odporne na korozję chemiczną, odpowiedni do czystych środowisk, takich jak półprzewodniki, żywność i lekarstwo. W ekstremalnych warunkach pracy RCA213 jest stosowany w połączeniu z serią DA, używając materiałów o wysokiej twardości w celu oporu lepkich zanieczyszczeń, takich jak błoto i smoła, i chronić wewnętrzną pieczęć przed erozją.
Pod względem zastosowania seria RCA jest szeroko przystosowana do maszyn inżynieryjnych, urządzeń górniczych, systemów hydraulicznych i pneumatycznych oraz precyzyjnych dziedzin przemysłowych. Na przykład RCA111/211 może wytrzymać wysokie ciśnienie 1,6 MPa, zapewniając podwójną ochronę cylindrów hydraulicznych; RCA115 ~ 119 stał się pierwszym wyborem zapobiegania pyłu precyzyjnego sprzętu ze względu na jego niezakresujące i niskie cechy tarcia; RCA108 zapewnia szybkie rozwiązanie do konserwacji starego sprzętu bez konieczności modyfikacji rowka. Jeśli chodzi o materiały, nalegamy na równą wagę ochrony środowiska i wydajności. Technologia modyfikacji PTFE bierze pod uwagę zarówno samookaleczenie, jak i odporność na zużycie. Elastomery O-ring (takie jak NBR) zapewniają stabilność uszczelnienia. Niektóre modele (takie jak RCA119) wykorzystują formułę bez silikonowej, aby spełnić rygorystyczne wymagania dotyczące czystych warsztatów. Przez wiele lat Ruichen Seals zawsze dążył do „precyzyjnej adaptacji i długoterminowej ochrony”. Dzięki serii RCA pomaga klientom poradzić sobie z takimi wyzwaniami, jak wtargnięcie kurzu, wyciek oleju i korozja o wysokiej temperaturze, zapewniając niezawodne gwarancje wydajnego działania sprzętu.
Funkcje i aplikacje produktu:
Zastosowanie główne: standardowy odporność na cylinder olejowy
Zalety: Uszczelniacze z uszczelnieniem pyłu są łatwe w instalacji, z doskonałymi efektami przeciw friction i pyłu. Nie będą poruszać się w przeciwnym kierunku w jamie, a między pierścieniem uszczelniającym a pierścieniem odpornym na pył.
Materiał: poliuretan, guma
Określone obszary zastosowania:
Ogólne odporne od pyłu (RCA101 ~ 105/113/114): Powszechnie stosowane w maszynach inżynierskich i urządzeniach automatycznych do odporności na wtargnięcie pyłu.
Scenariusze ciężkich i konserwacji (RCA103/106/108): Wsparcie szkieletu i konstrukcja mocowania kołnierza są odpowiednie do scenariuszy o wysokim obciążeniu, takich jak maszyny wydobywcze i stara transformacja cylindra.
Precyzja i trudne środowisko (RCA115 ~ 119): półprzewodnik, żywność i medycyna oraz inne branże, spełniają wymagania braku pełzania, niskiego tarcia i odporności na korozję.
Kompatybilność wielu standardów: RCA107 obsługuje urządzenia brytyjskie, a seria RCA w pełni obejmuje standardowe rowki ISO 6195 w celu uproszczenia procesu selekcji.

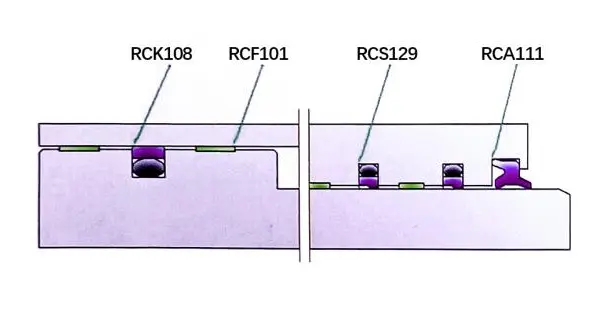

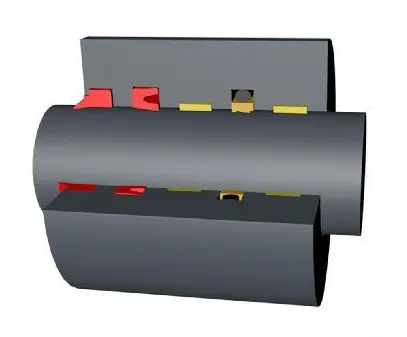

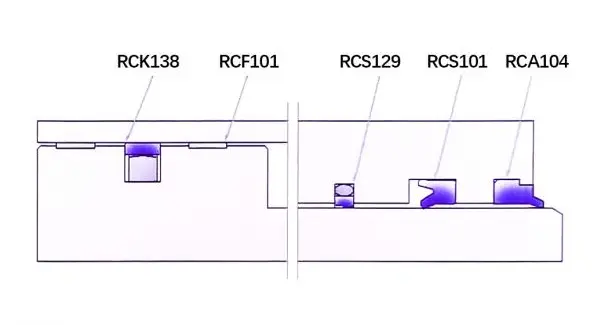

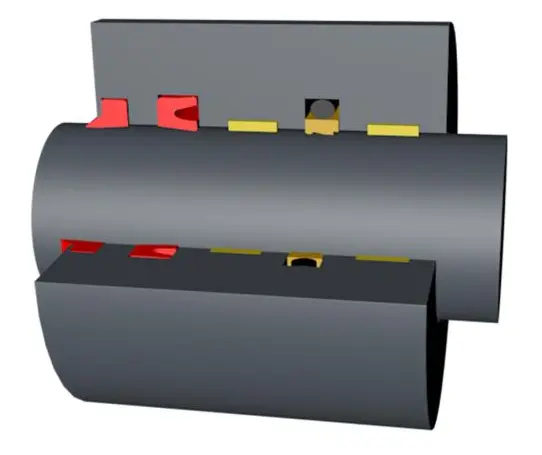

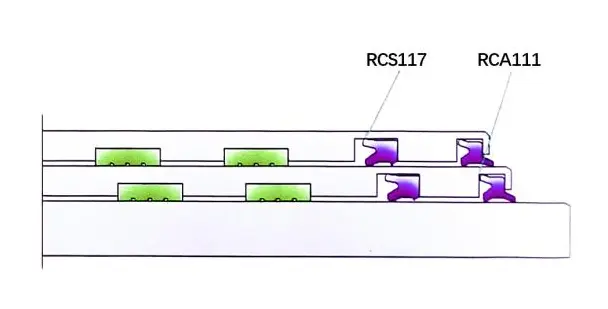

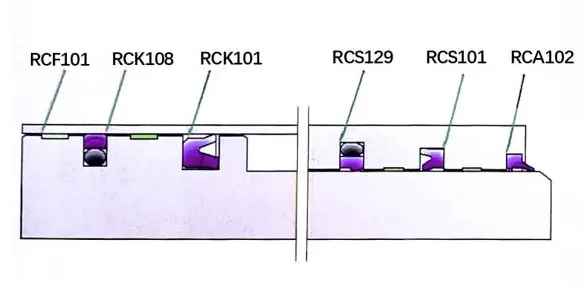

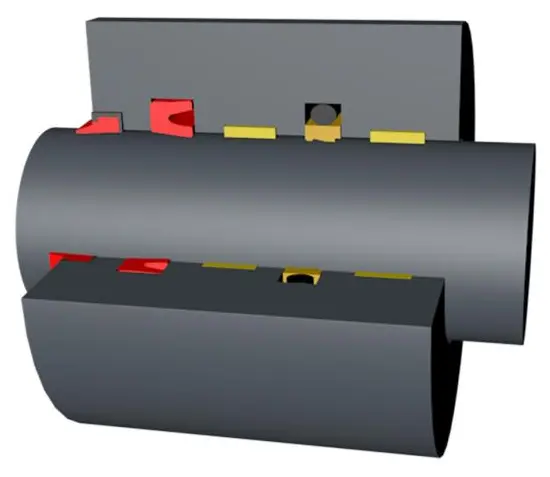

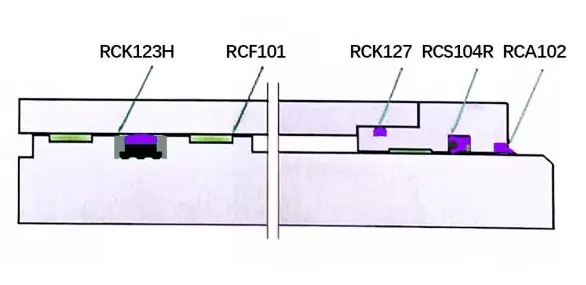

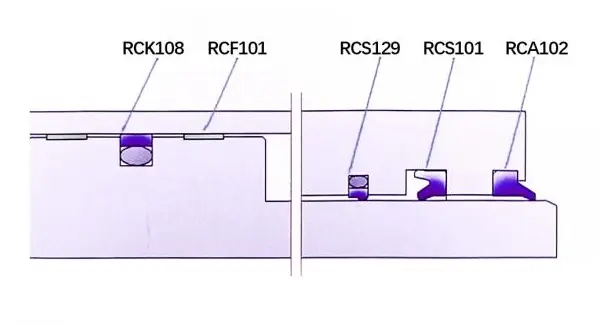

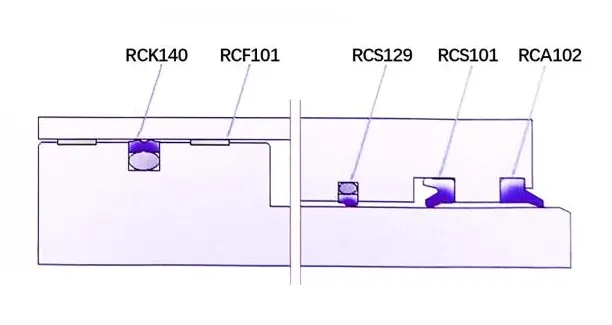

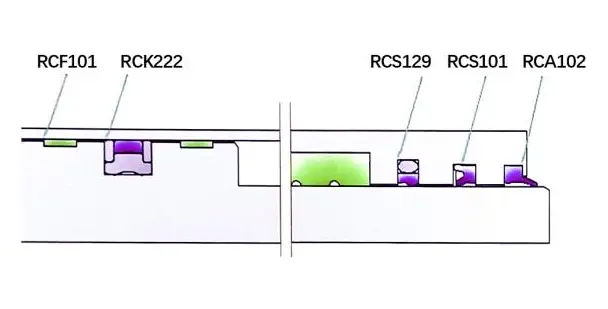

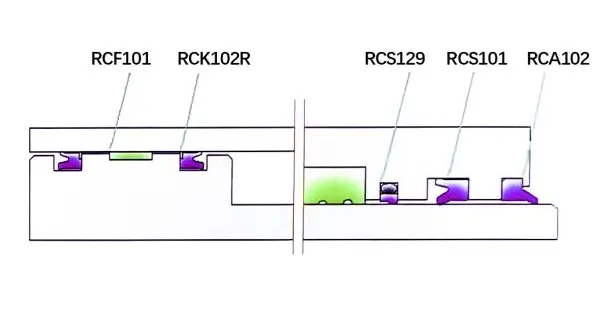

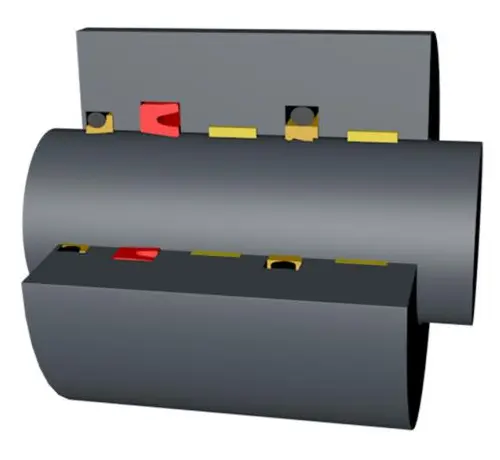

Zastosowanie uszczelniające i projektowanie cylindrów
Przemysł ciężki: Przykłady branżowe: ciężkie narzędzia maszynowe (maszyny do kucia, prasy hydrauliczne, maszyny do zginania itp.), Metallurgia (młyny toczące się, cylindry AGC itp.), Mining (wsporniki hydrauliczne, sprzęt wydobywczy itp.), Maszyna konstrukcyjna ciężkich (żurawy, kopacze itp.)

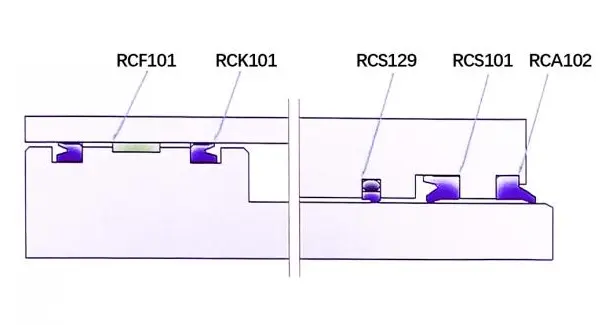

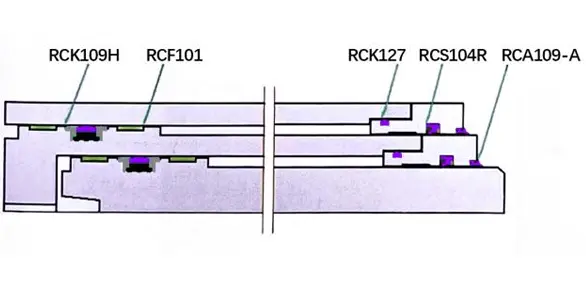

Zalecany projekt uszczelnienia:
Ciężka maszyna do kucia
Metallurgy AGC
Cylinder kolumny nośnej hydraulicznej
Hydraulic Support Guard Jack
Cylinder podnoszący dźwig
Cylinder Luffing Crane
Medium Przemysł: Przykłady branżowe: sprzęt do podnoszenia, maszyny rolnicze, narzędzia do transportu światła, platformy podnoszące, maszyny (maszyny do gięcia, maszyny do formowania wtrysku, maszyny mielenia itp.), Widonki, wysuwane ciężarówki

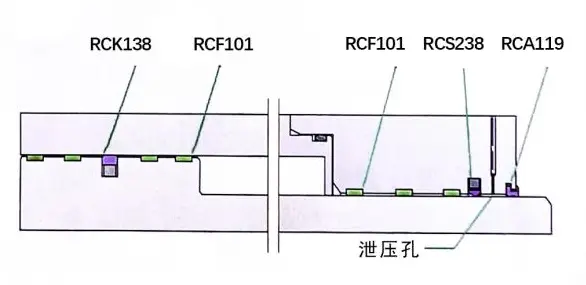

Zalecany projekt uszczelnienia:
Maszyna zginająca
Urządzenie do podnoszenia wywrotek
Maszyny rolnicze
Platforma do podnoszenia
Branża świetlna: Przykłady branżowe: narzędzia maszynowe, wózki widłowe, maszyny do formowania wtrysku, maszyny rolnicze, pralenia
Zalecany projekt uszczelnienia:
Mały wózek widłowy
Maszyna do formowania wtrysku

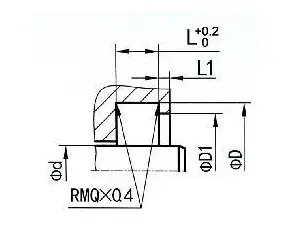

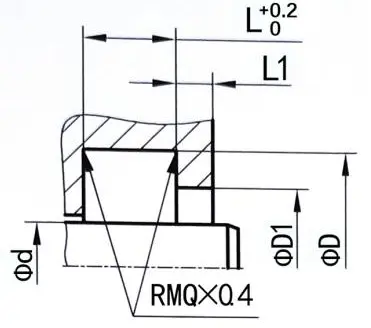

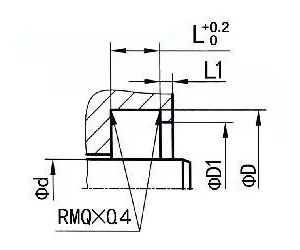

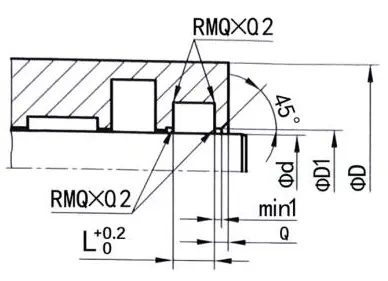

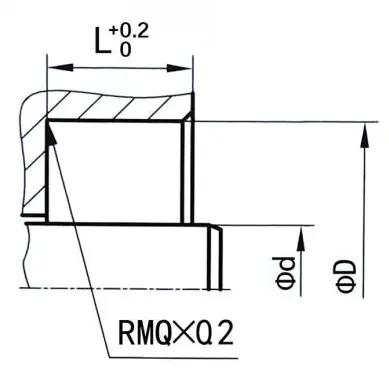

Rowek pieczęci

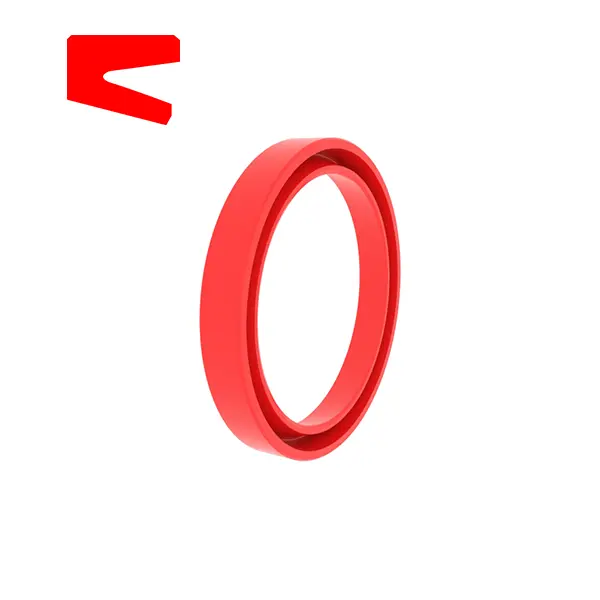

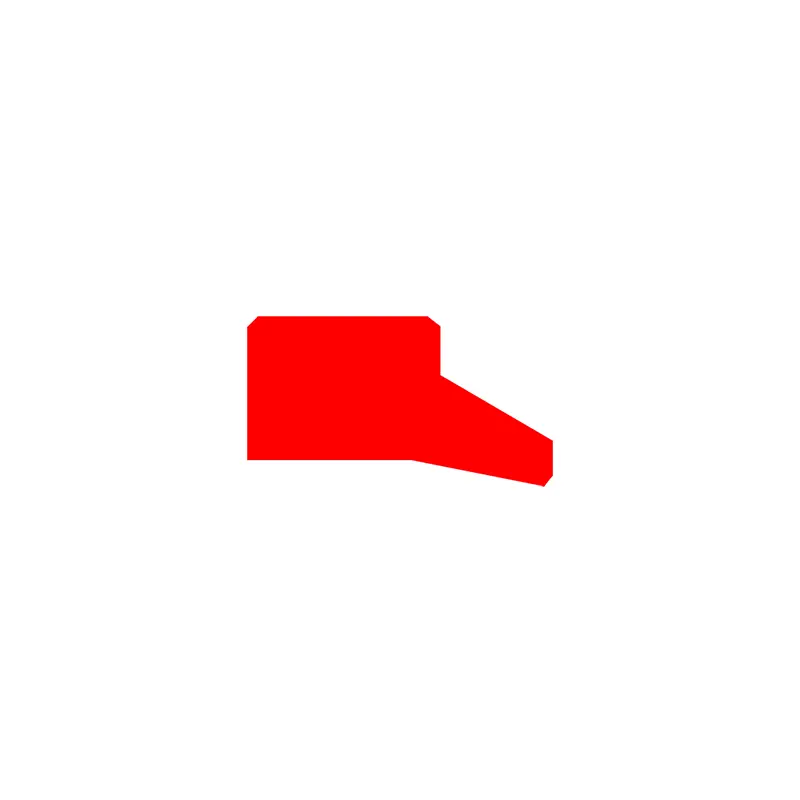

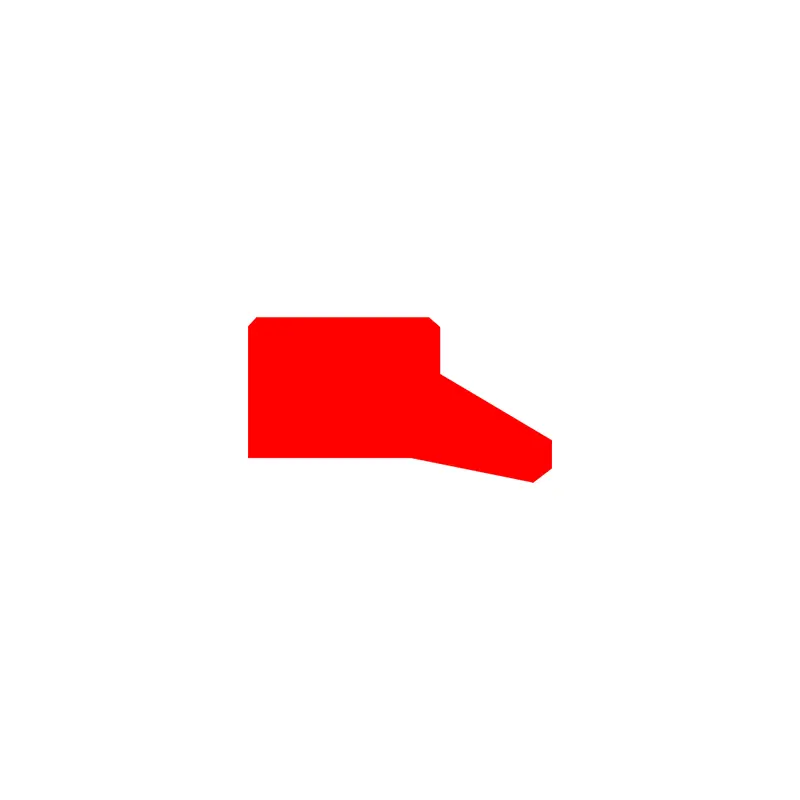

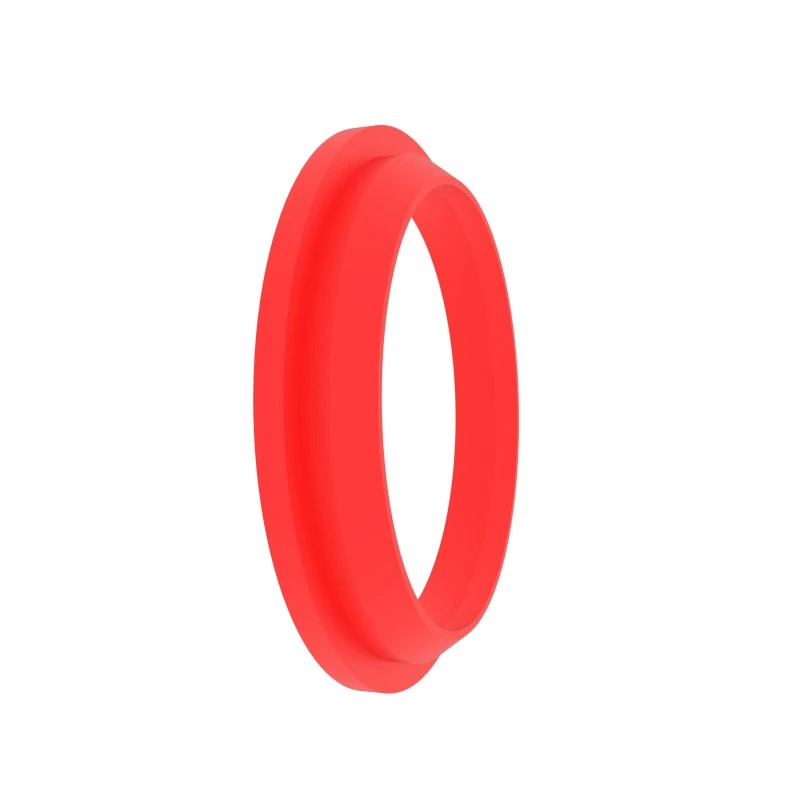

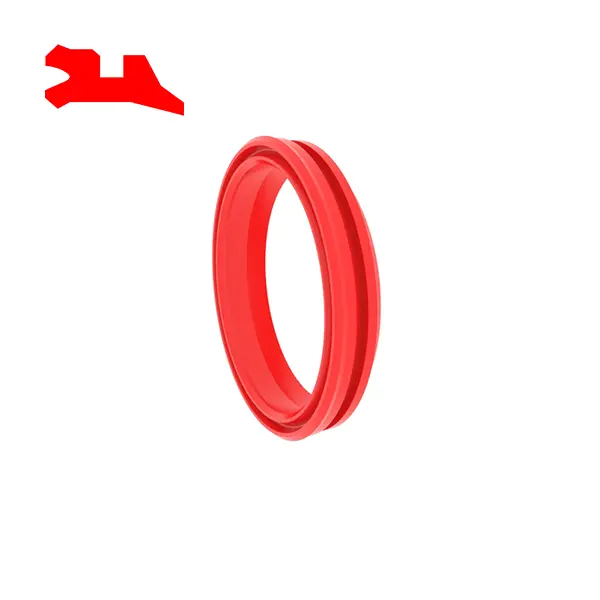

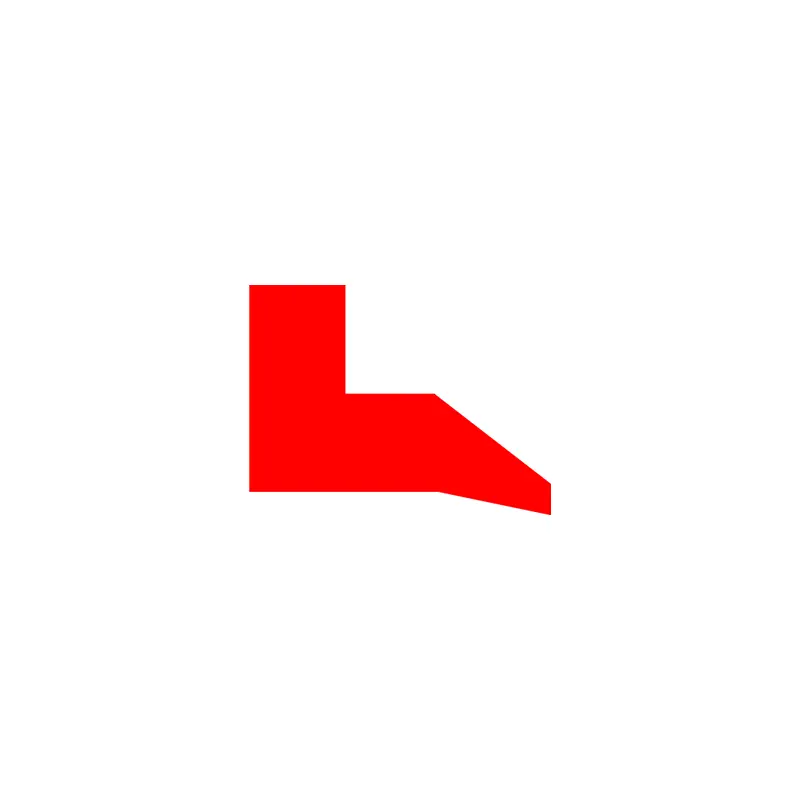

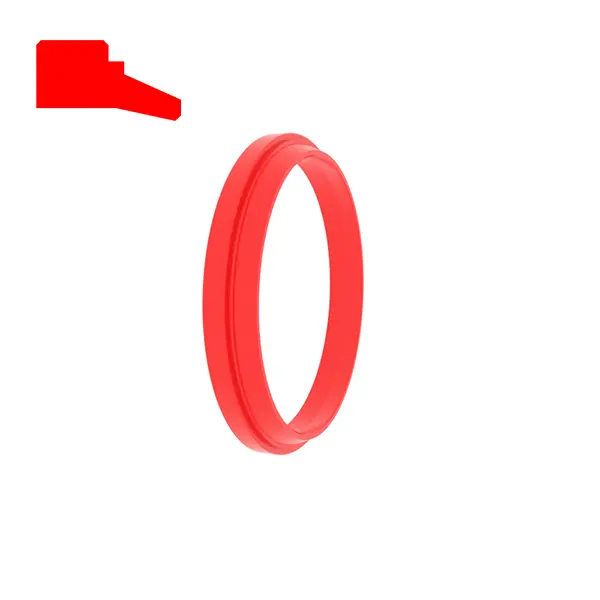

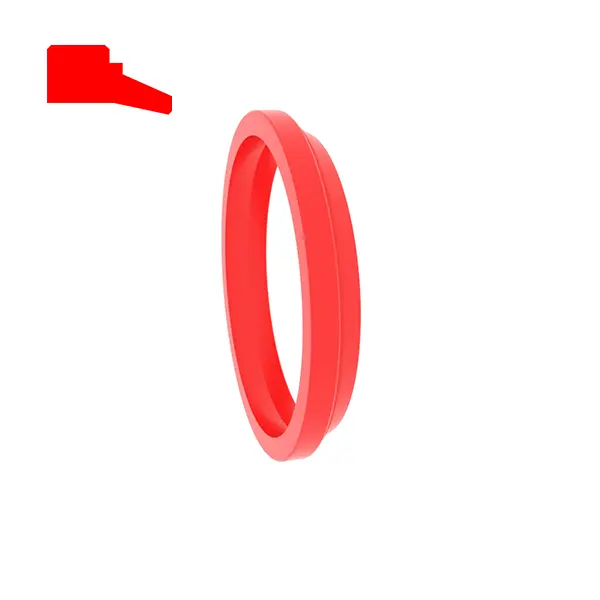

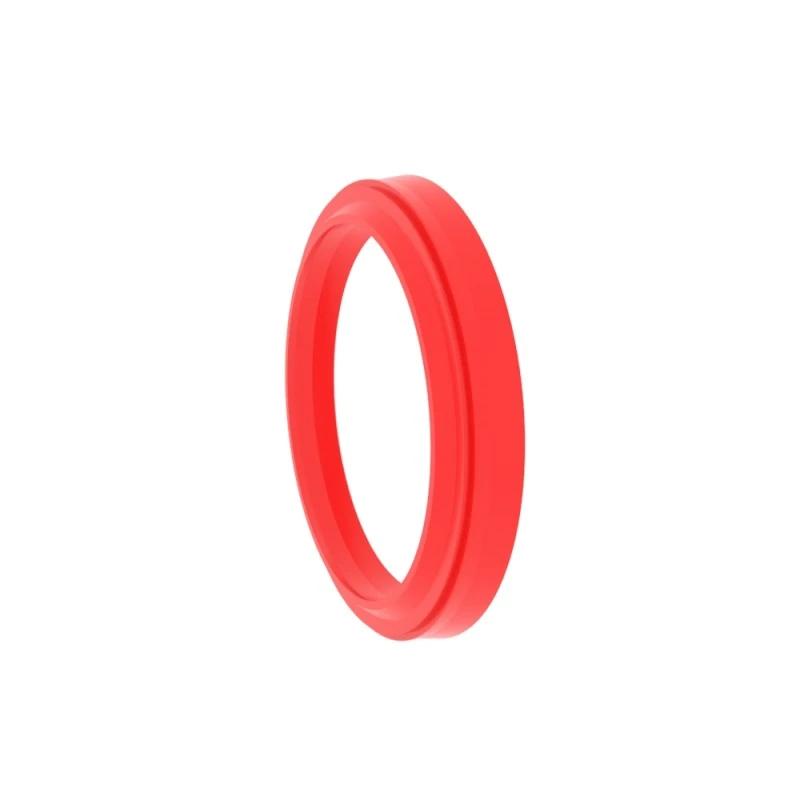

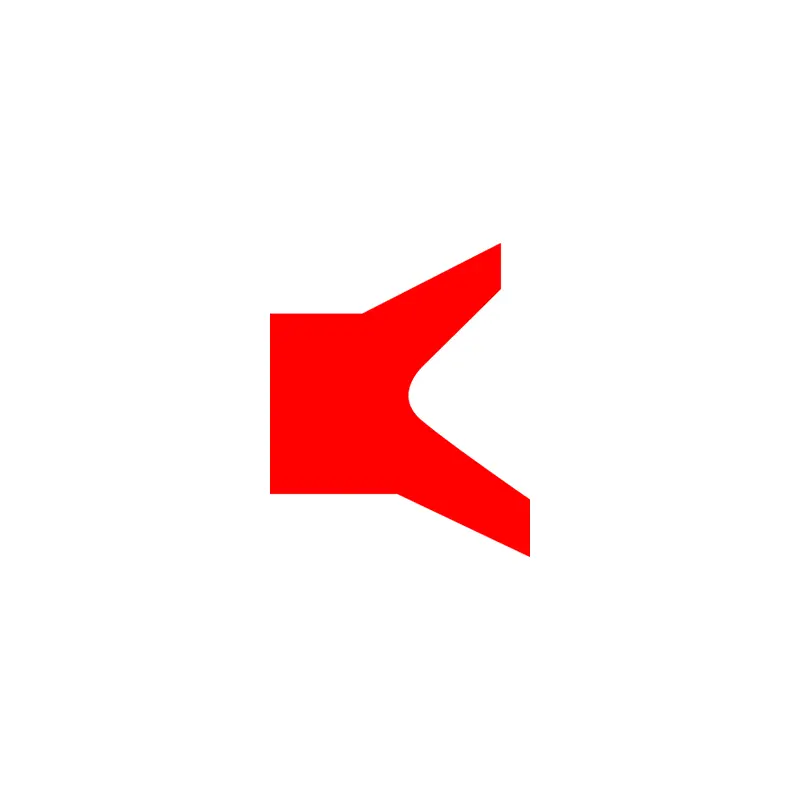

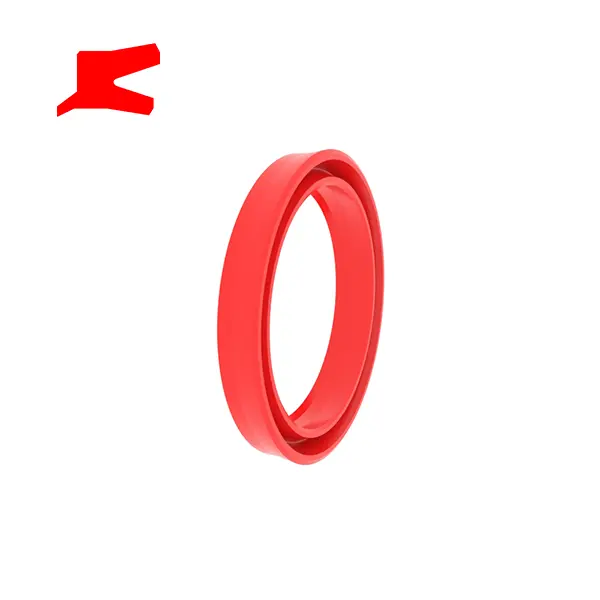

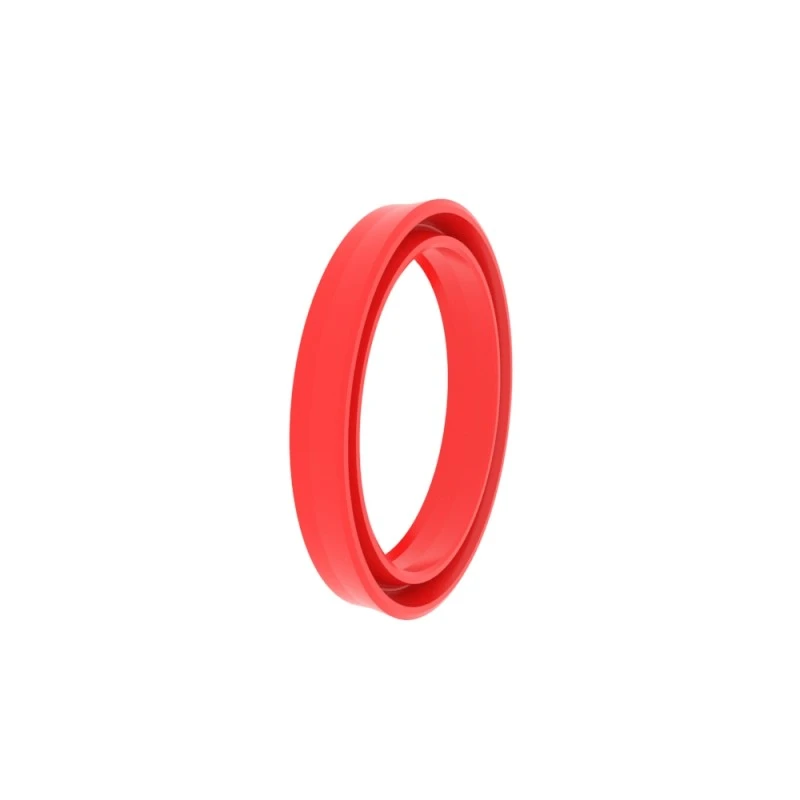

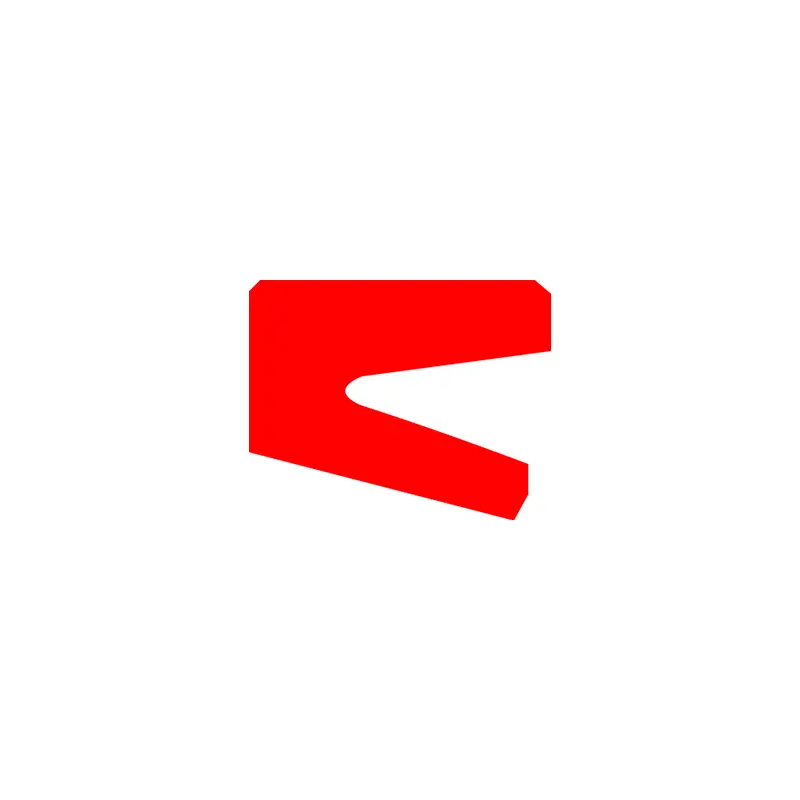

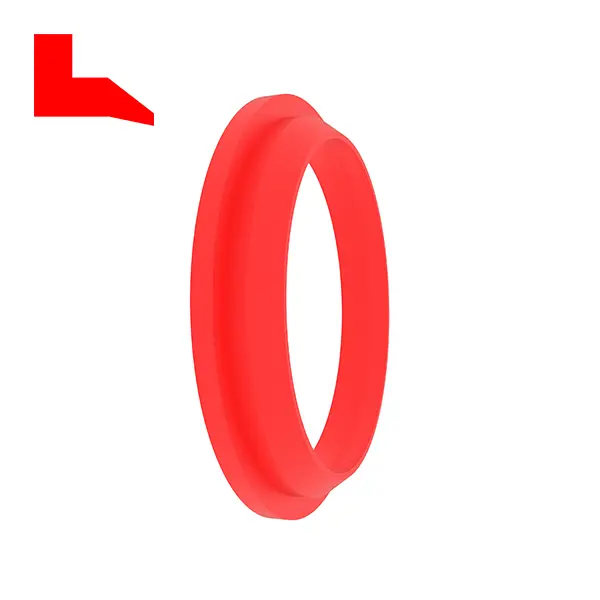

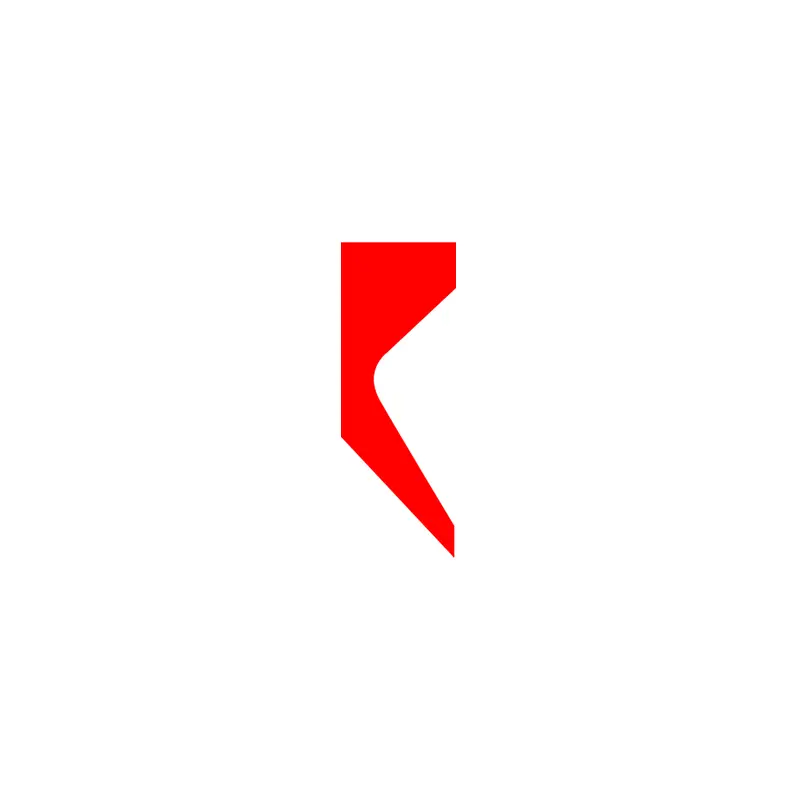

RCA101
Rozmiar zamówienia
ΦD ...... Średnica zewnętrzna
ΦD ...... średnica wewnętrzna
L ...... szerokość rowka
H ...... Całkowita wysokość uszczelki pyłu
| Wykończenie powierzchni | R TMAX (μM) | RA (μM) |
| Ślizgające się gumowe uszczelki gumowe/poliuretanowe Przesuwane uszczelki PTFE pasujące do powierzchni | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0.3 |
| Groove Dno Groove Side | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Współczynnik długości wsparcia profilu TP | 50%-95% |
|
| Tolerancja | |
| ΦD1 H11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0.3 |
Przykład zamawiania
Model: RCA101
Rozmiar rowka: 100x108x4/7
Materiał: RC-PU-H
Typ pieczęci: RCA101, RCA104
Główne zastosowanie: standardowa ochrona pyłu dla cylindrów olejowych
Zalety: Prosta instalacja, doskonały efekt przeciwdziałający i odporność na kurz, brak odwrotnego jaja w jamie, bez otwierania ciśnienia między pierścieniem uszczelniającym a pierścieniem kurzu.
Materiał: poliuretan, guma
| Przykłady groove pieczęć | Poniżej znajdują się standardowe wymiary rowka (można wytworzyć uszczelki kurzu dowolnej wielkości w zakresie wielkości) | |||||||
 |
RCA101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|
RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | ΦD11 | 6.5 | 2 | 13 | |||

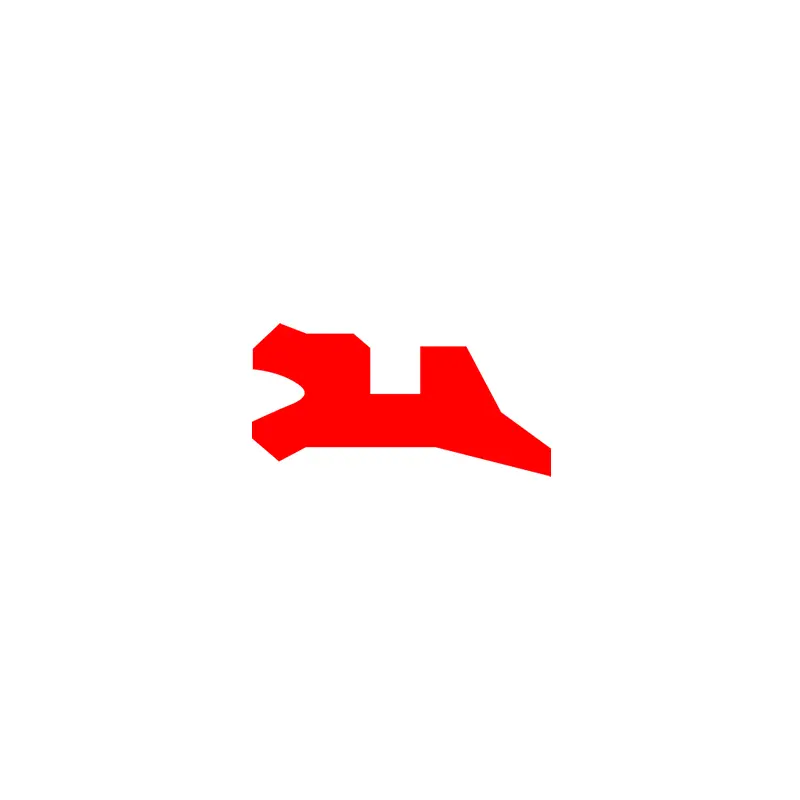

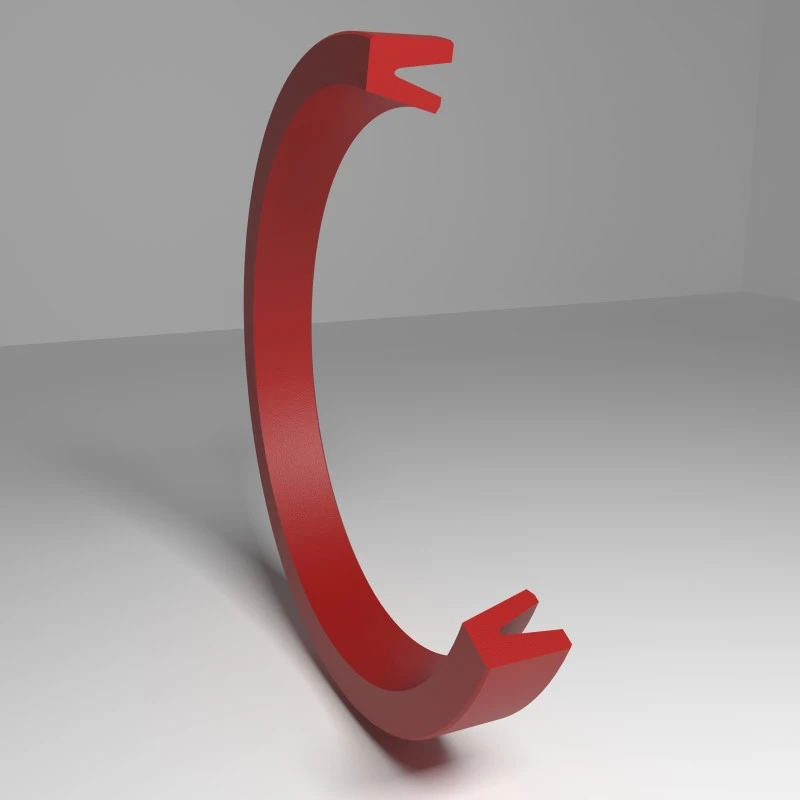

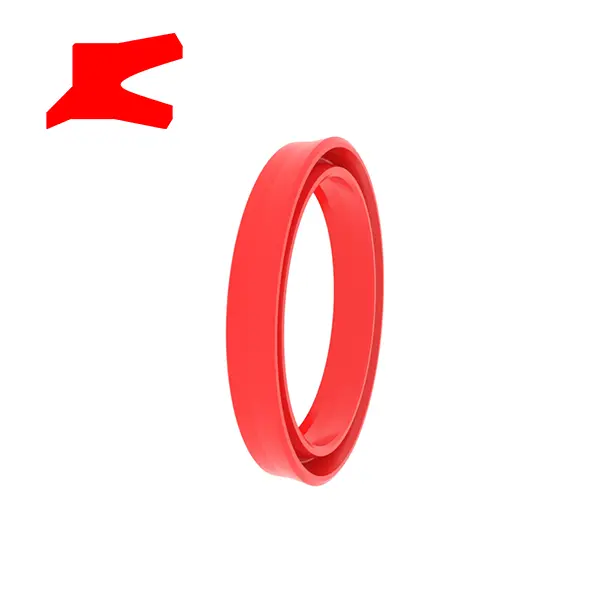

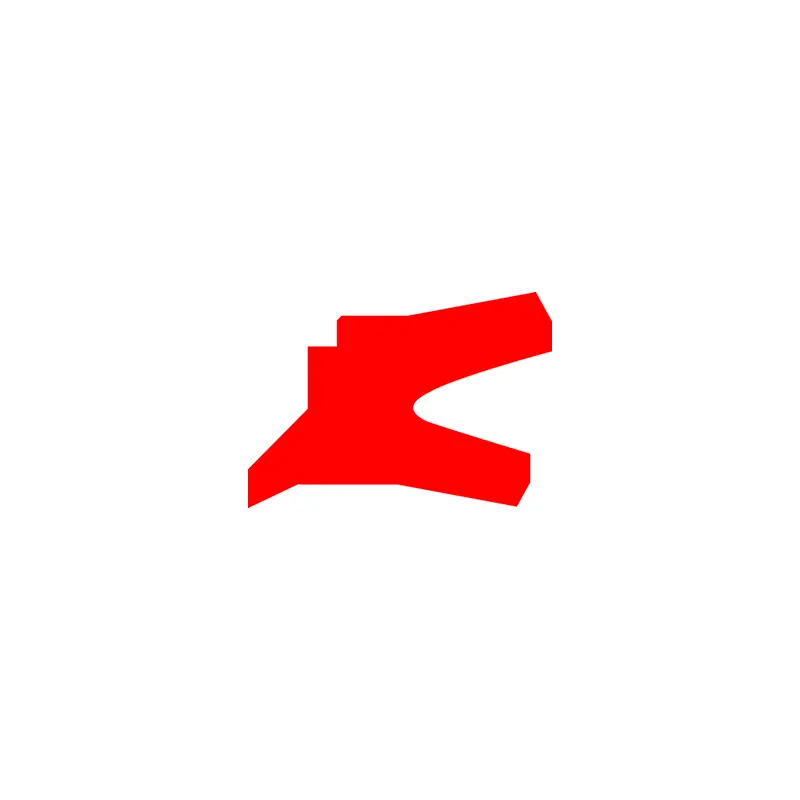

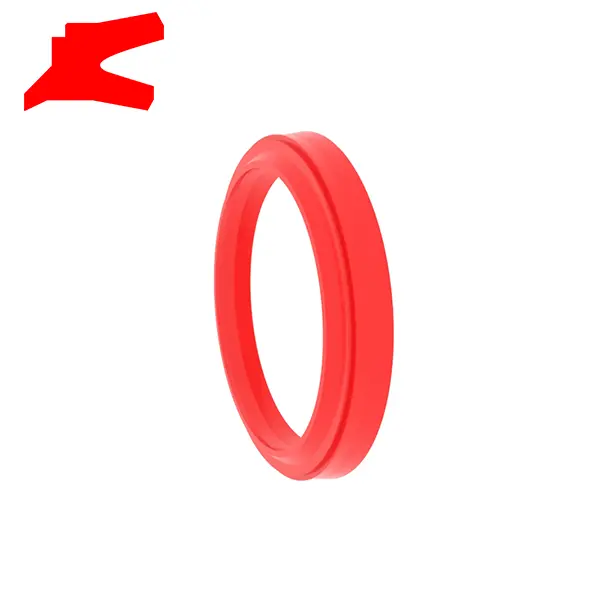

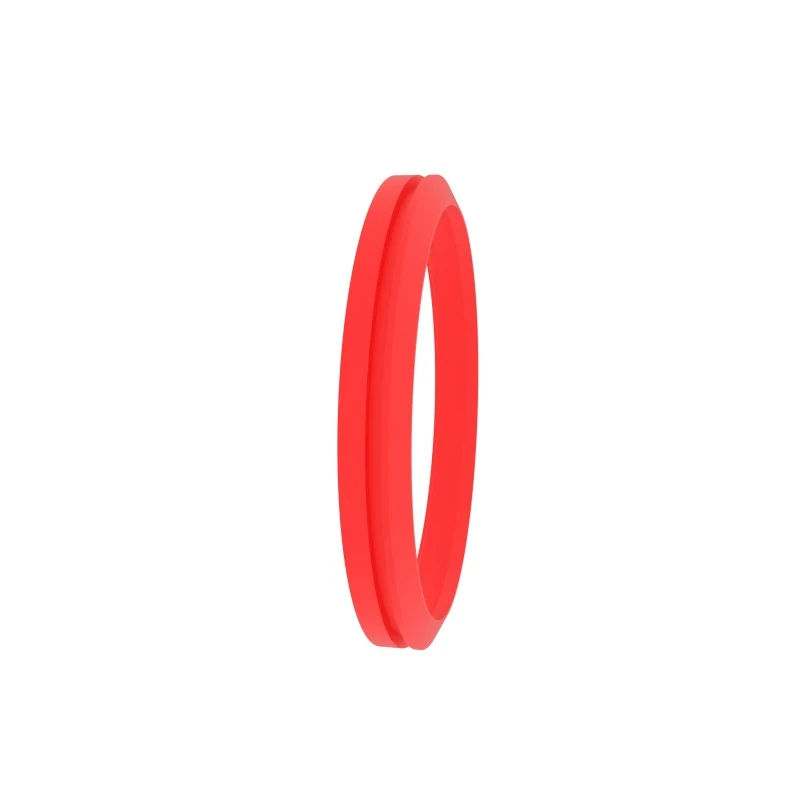

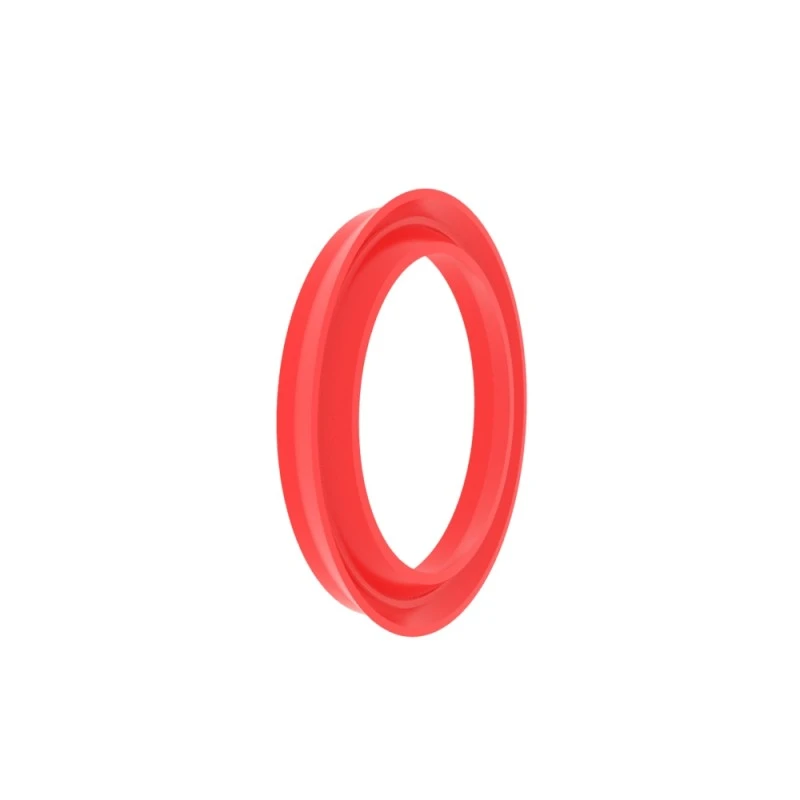

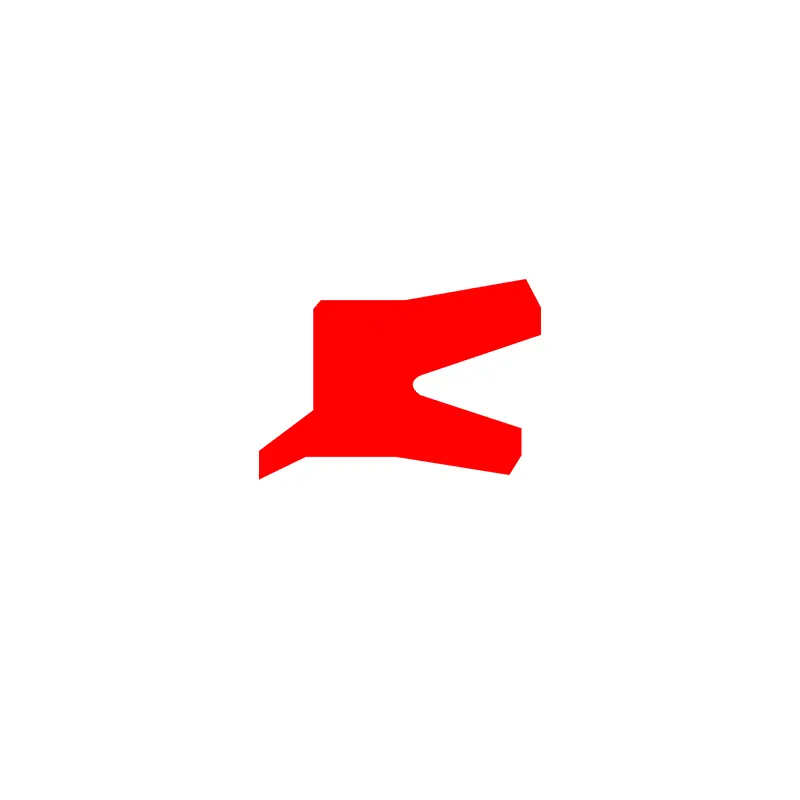

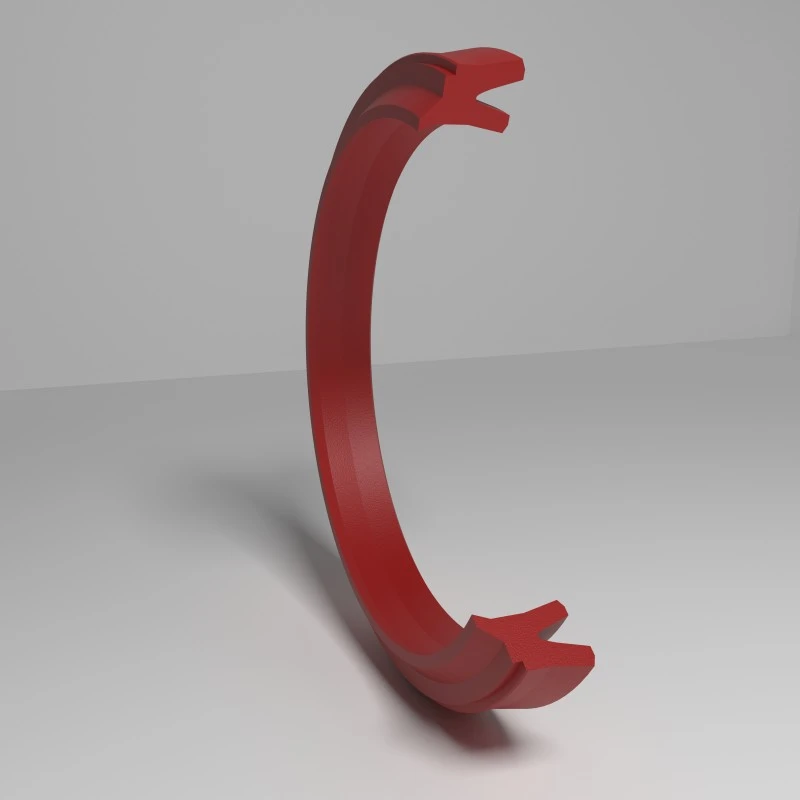

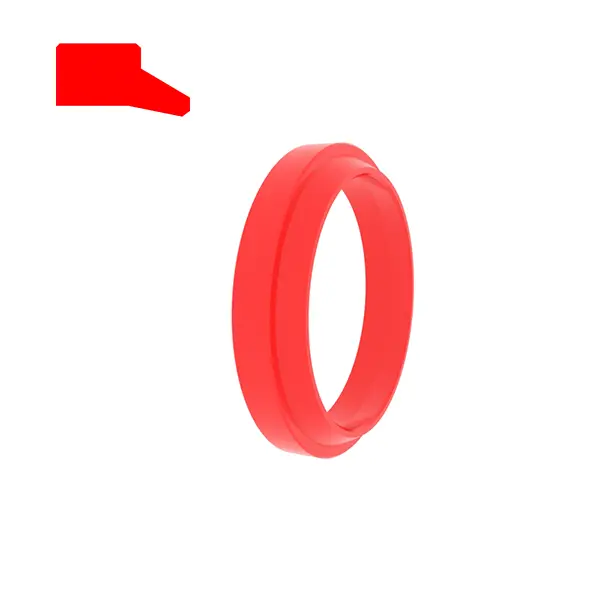

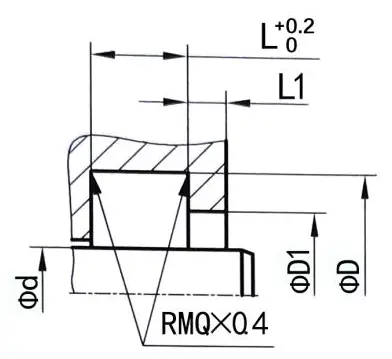

RCA102
Rozmiar zamówienia
ΦD ...... Średnica zewnętrzna
ΦD ...... średnica wewnętrzna
L ...... szerokość rowka
H ...... Całkowita wysokość uszczelki pyłu
| Wykończenie powierzchni | R TMAX (μM) | RA (μM) |
| Ślizgające się gumowe uszczelki gumowe/poliuretanowe Przesuwane uszczelki PTFE pasujące do powierzchni | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0.3 |
| Groove Dno Groove Side | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Współczynnik długości wsparcia profilu TP | 50%-95% |
|
| Tolerancja | |
| ΦD1 H11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0.3 |
Przykład zamawiania
Model: RCA102
Rozmiar rowka/całkowity uszczelnienie pyłu Wysokość: 100x115x8.5
Materiał: RC-PU-H
Typ pieczęci: RCA102, RCA105, RCA211
Zastosowanie główne: używane głównie z przesuwnymi uszczelkami kombinacyjnymi
Zalety: Dobra wydajność tarcia, dwukierunkowa pieczęć RCA211
Materiał: (ultra wysoka twardość) poliuretan, guma
| Przykłady groove pieczęć | Poniżej znajdują się standardowe wymiary rowka (można wytworzyć uszczelki kurzu dowolnej wielkości w zakresie wielkości) | |||||||
 |
RCA102
|
Φd | Φd | FD1 | L | L1 | H | |
|
RCA105
|
6-49.9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99,9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | ΦD+7.5 | 8.5 | ≥2 | 11.5 | |||

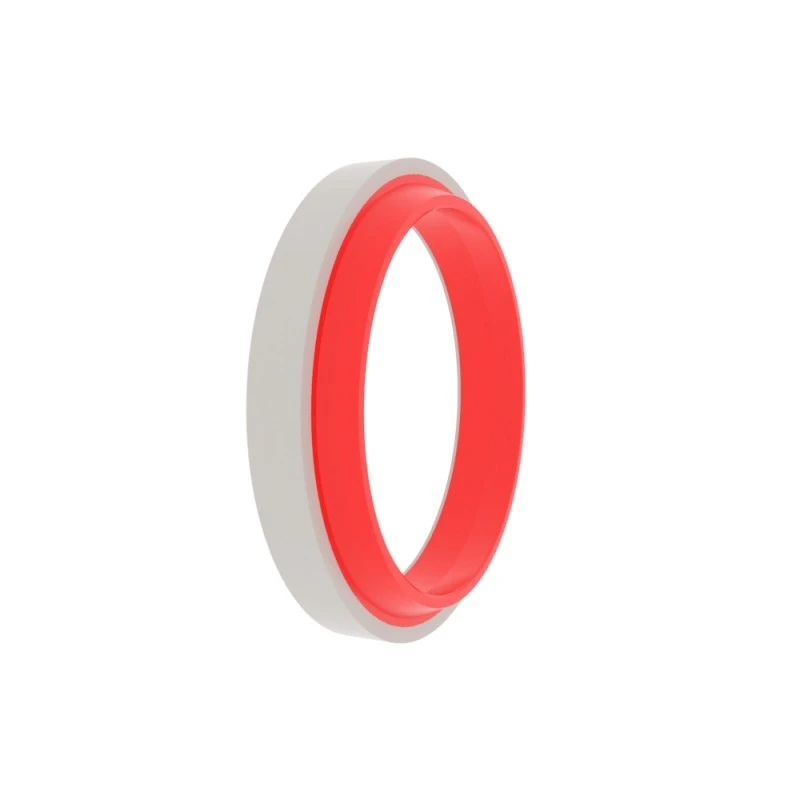

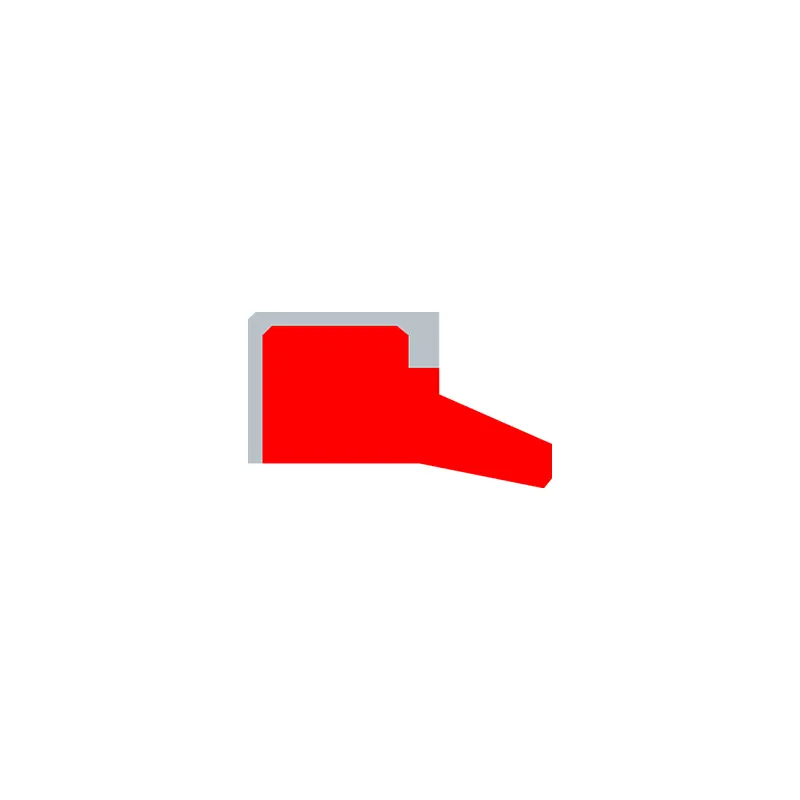

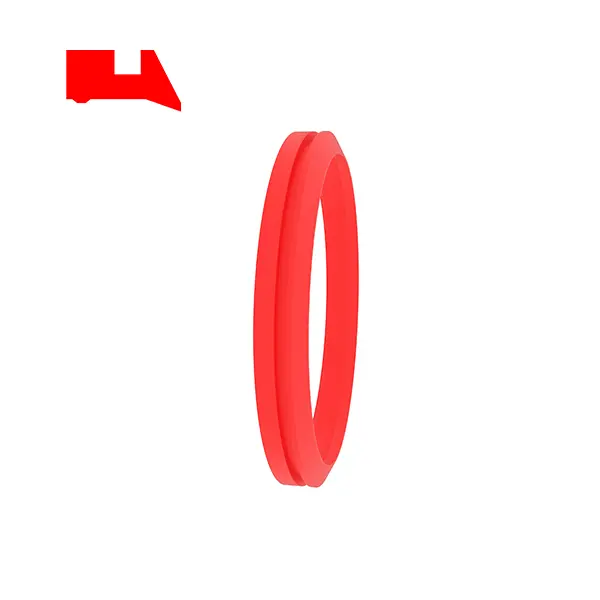

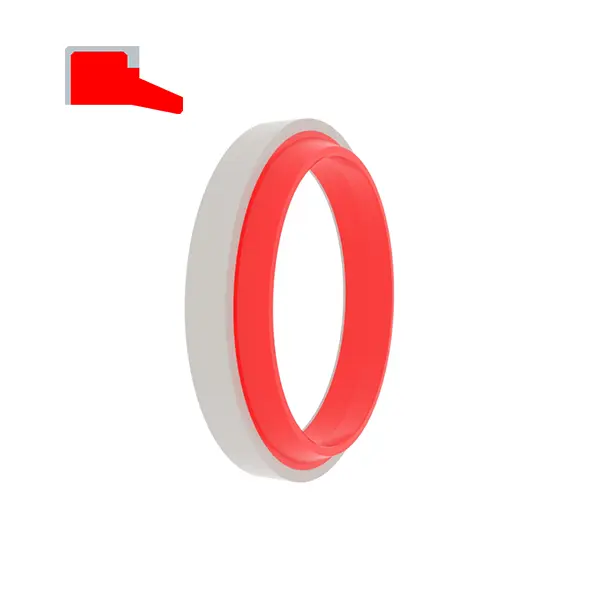

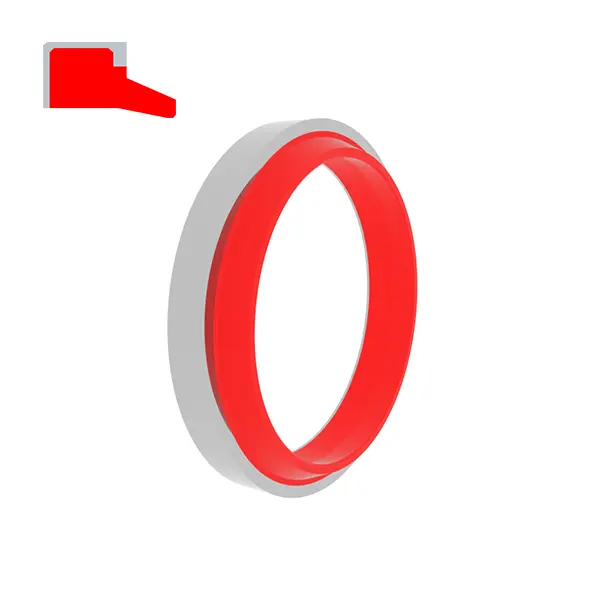

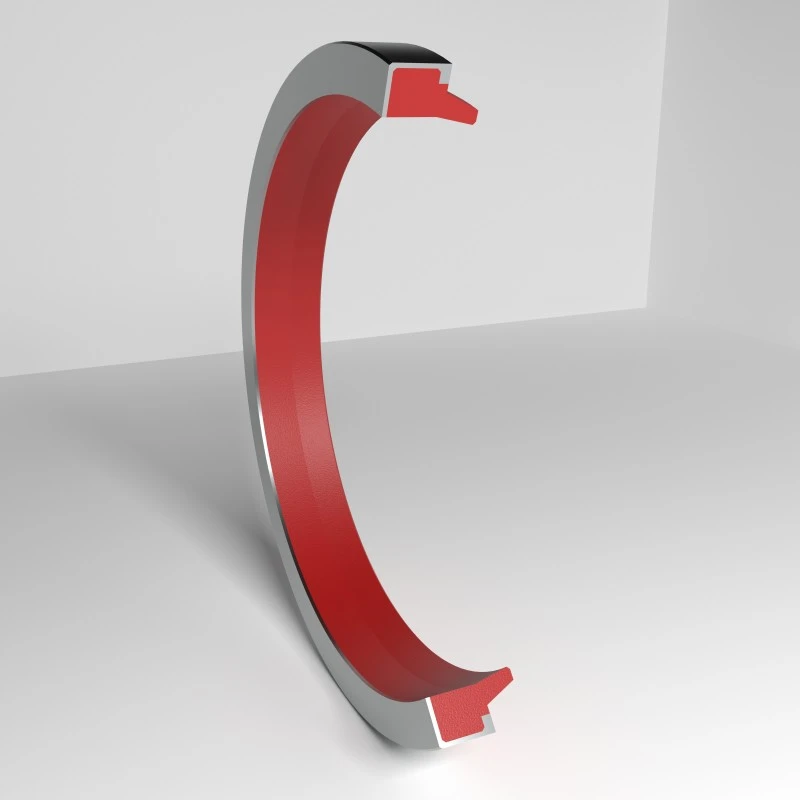

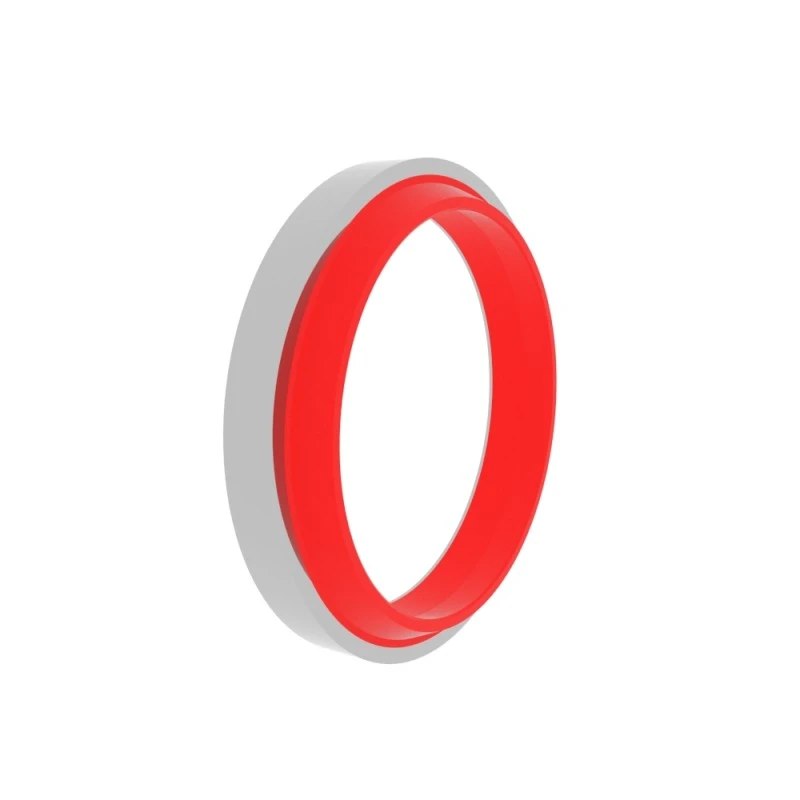

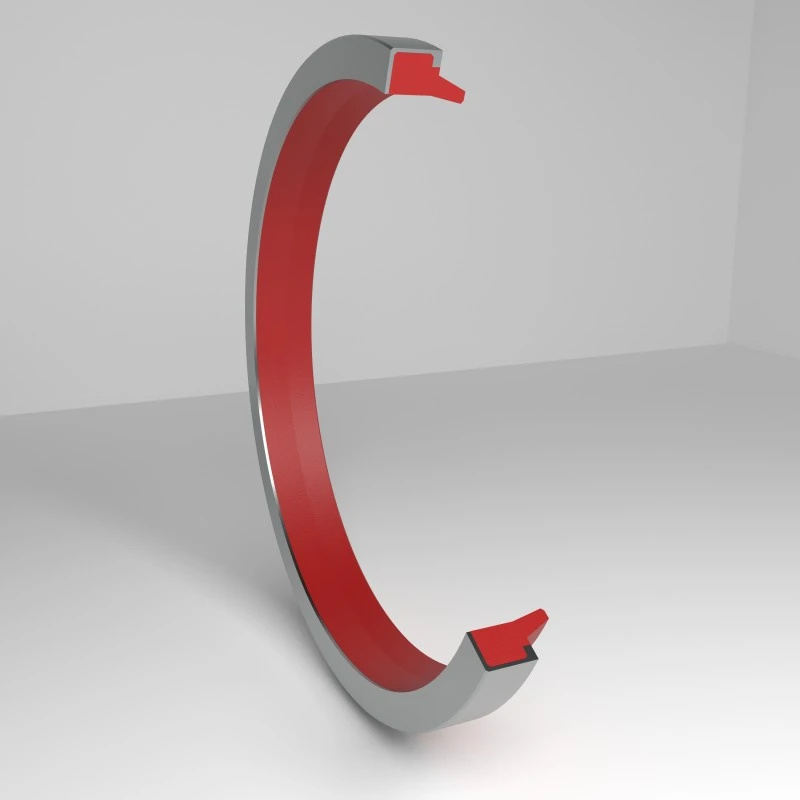

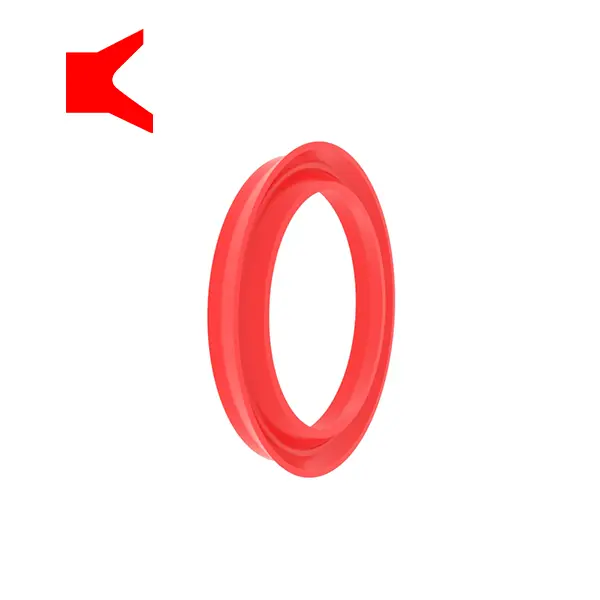

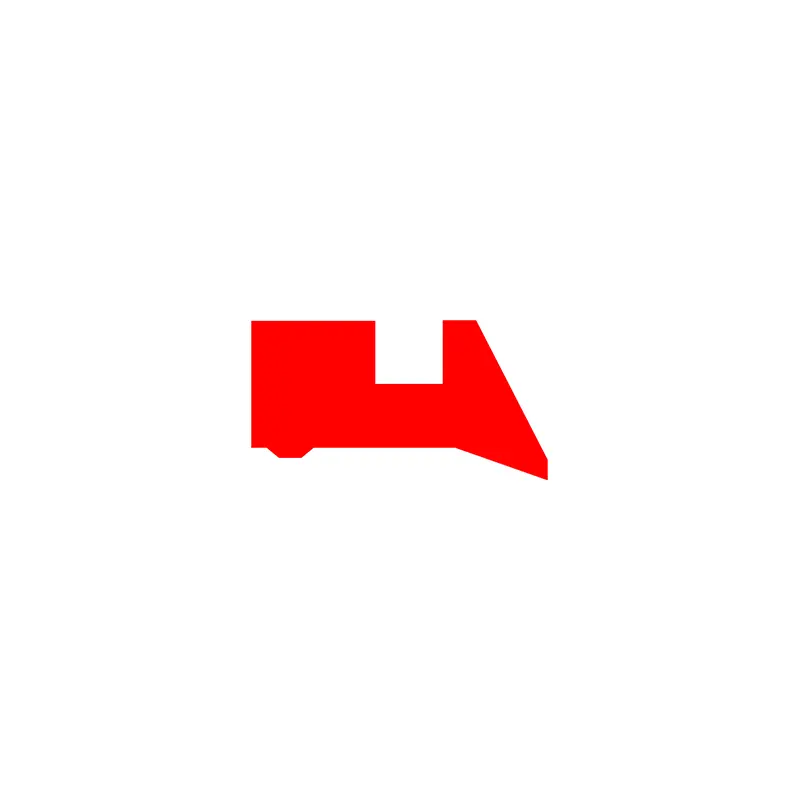

RCA103
Rozmiar zamówienia
ΦD ...... Średnica zewnętrzna
ΦD ...... średnica wewnętrzna
L ...... szerokość rowka
H ...... Całkowita wysokość uszczelki pyłu
| Wykończenie powierzchni | R TMAX (μM) | RA (μM) |
| Ślizgające się gumowe uszczelki gumowe/poliuretanowe Przesuwane uszczelki PTFE pasujące do powierzchni | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0.3 |
| Groove Dno Groove Side | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Współczynnik długości wsparcia profilu TP | 50%-95% |
|
| Tolerancja | |
| ΦD1 H11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0.3 |
Przykład zamawiania
Model: RCA103
Rozmiar rowka/całkowita uszczelnienie pyłu Wysokość: 100x115x9/12
Materiał: RC-PU-H+POM
Typ pieczęci: RCA103, RCA106
Zastosowanie główne: standardowe cylindry i otwarte rowki
Zalety: Wydajność antystrybutora jest dobra, a pierścień podpórki zapobiega występowaniu utleniania między rowkiem a uszczelką, a pozycjonowanie i dopasowanie w jamie są twarde.
Materiał: (Ultra-wysoka twardość) Poliuretan + polioksymetylen, guma + polioksymetylen
| Przykłady groove pieczęć | Poniżej znajdują się standardowe wymiary rowka (można wytworzyć uszczelki kurzu dowolnej wielkości w zakresie wielkości) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9,9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99,9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

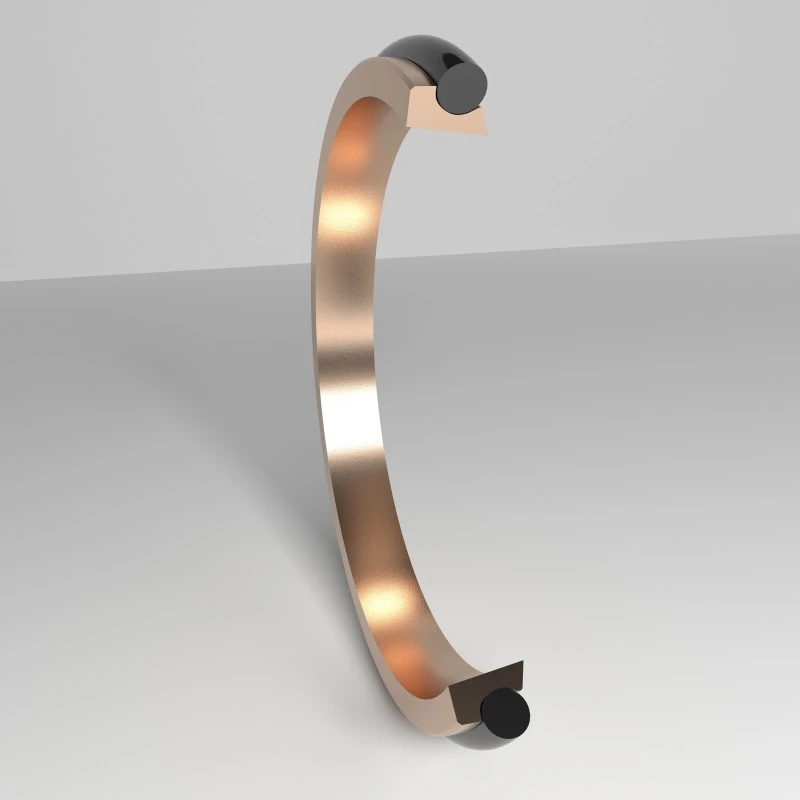

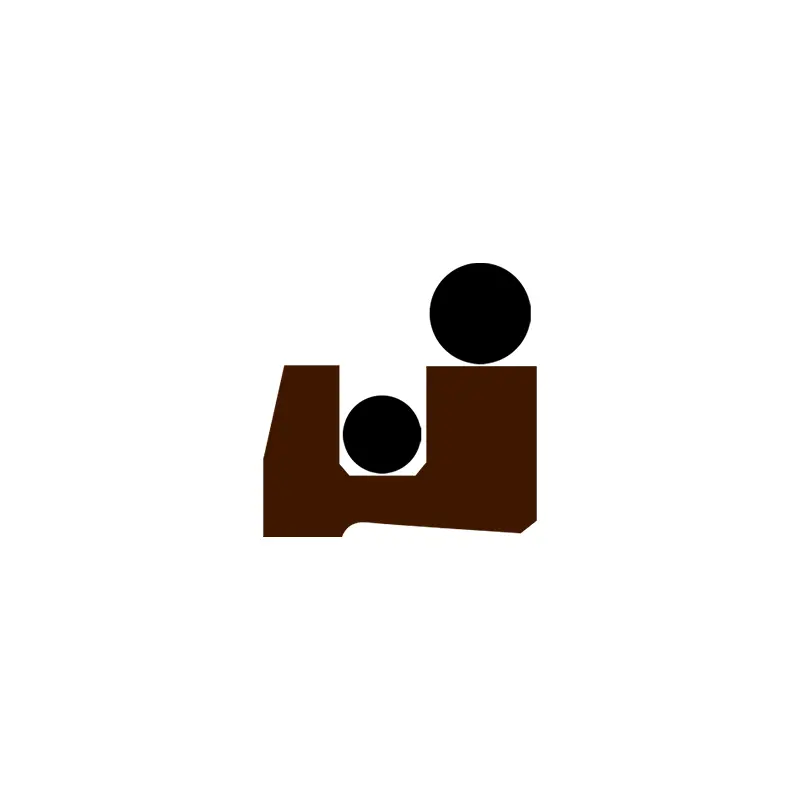

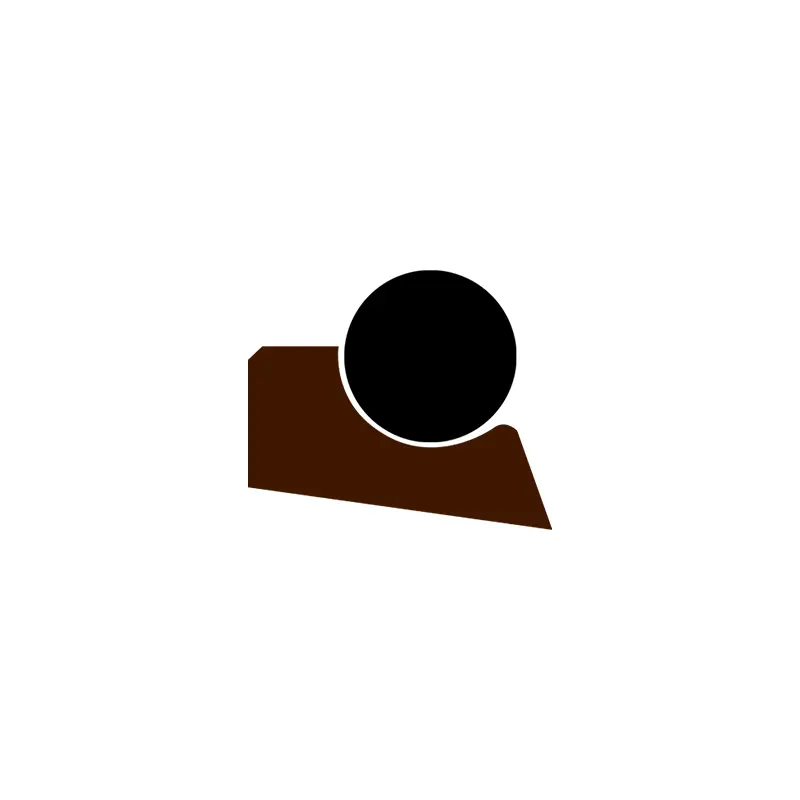

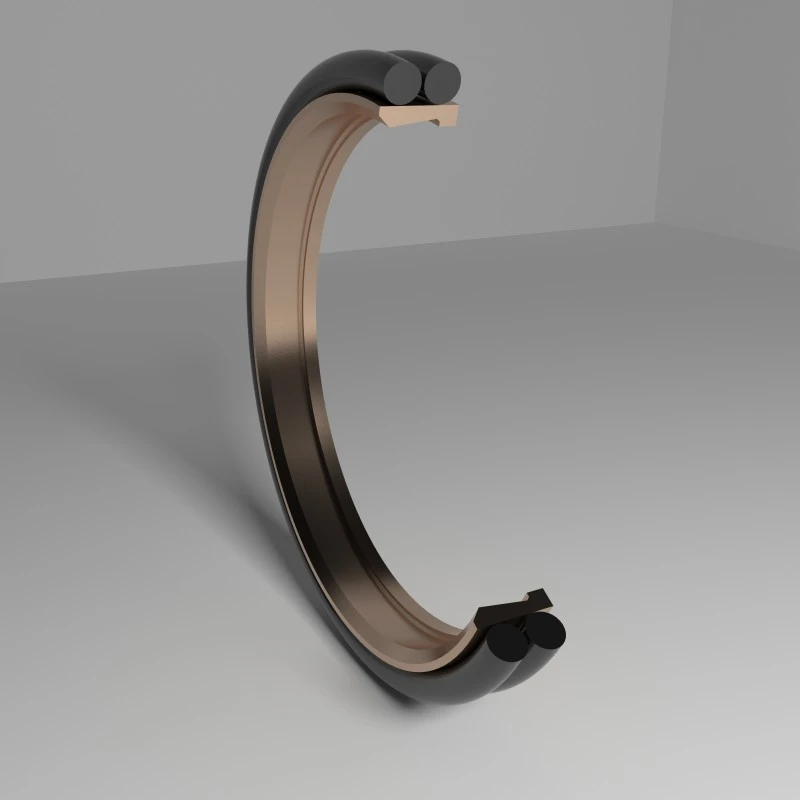

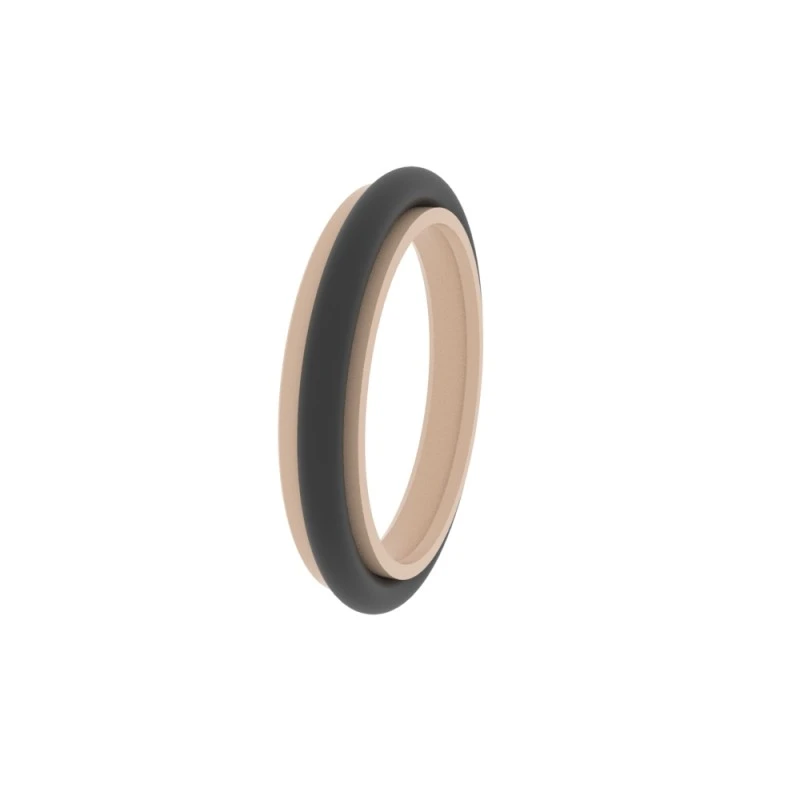

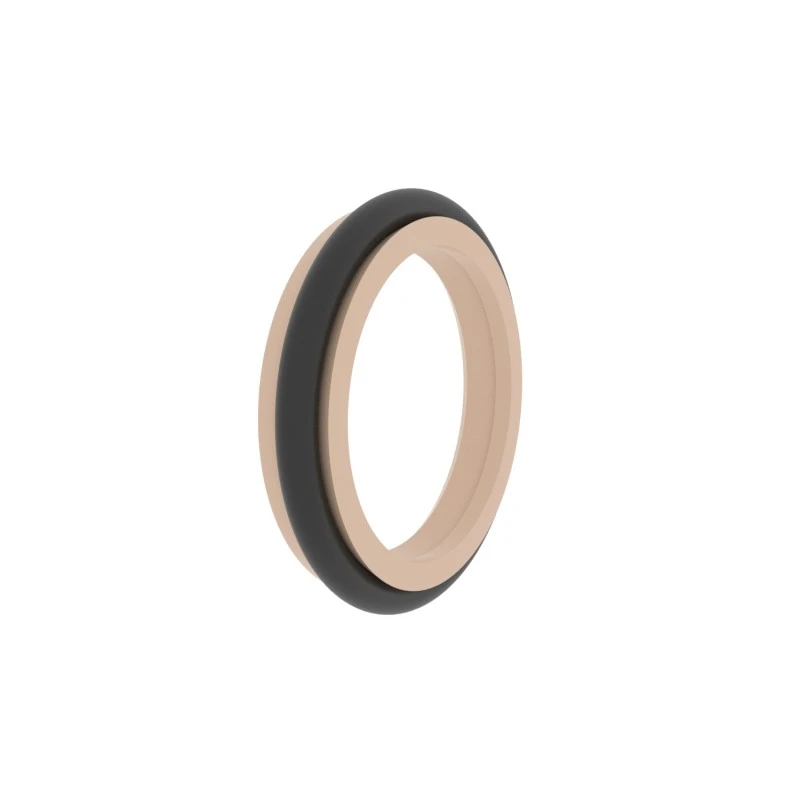

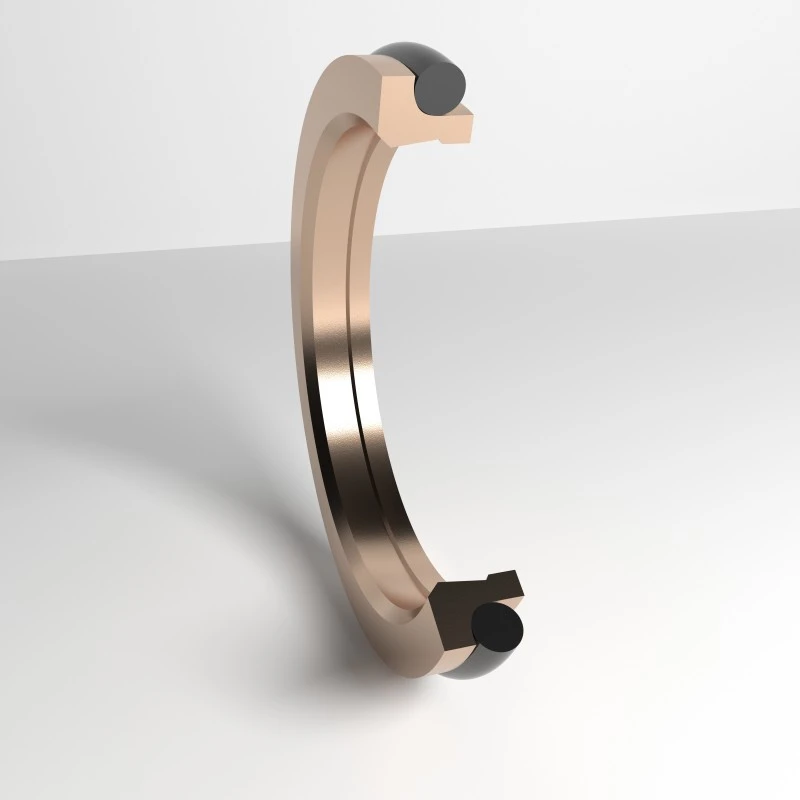

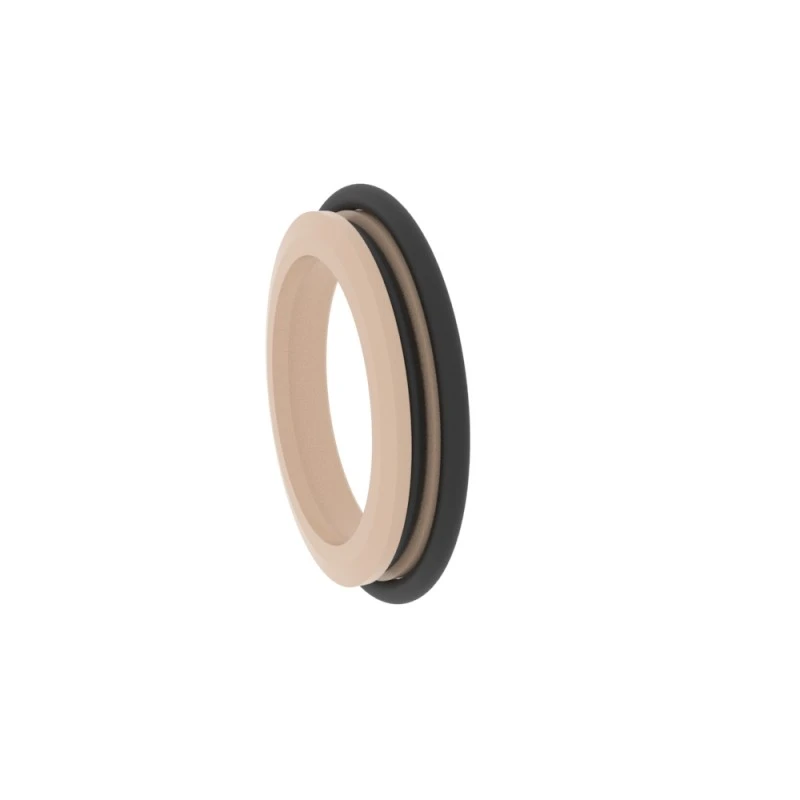

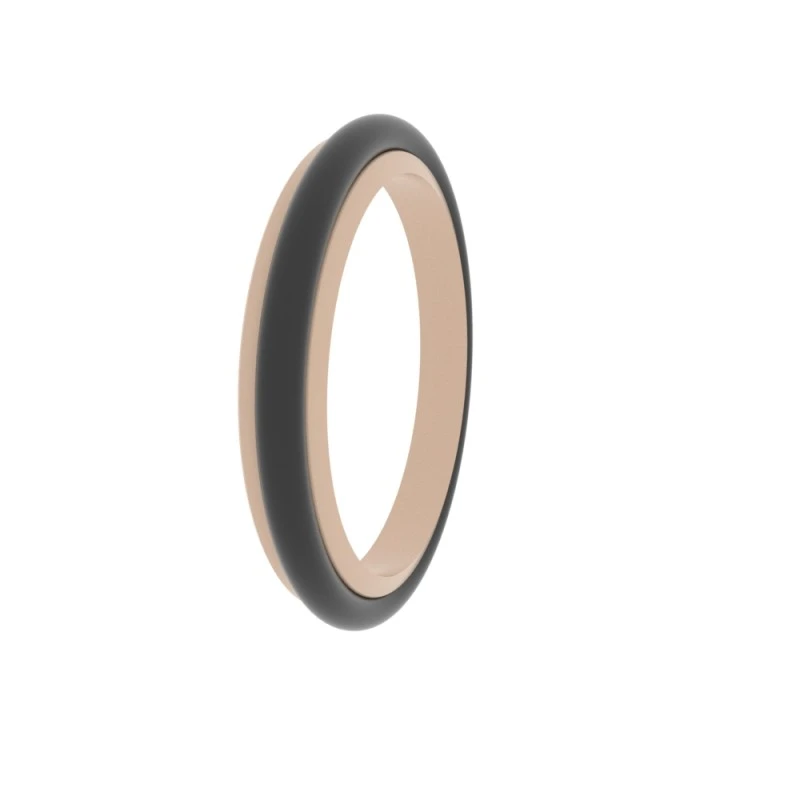

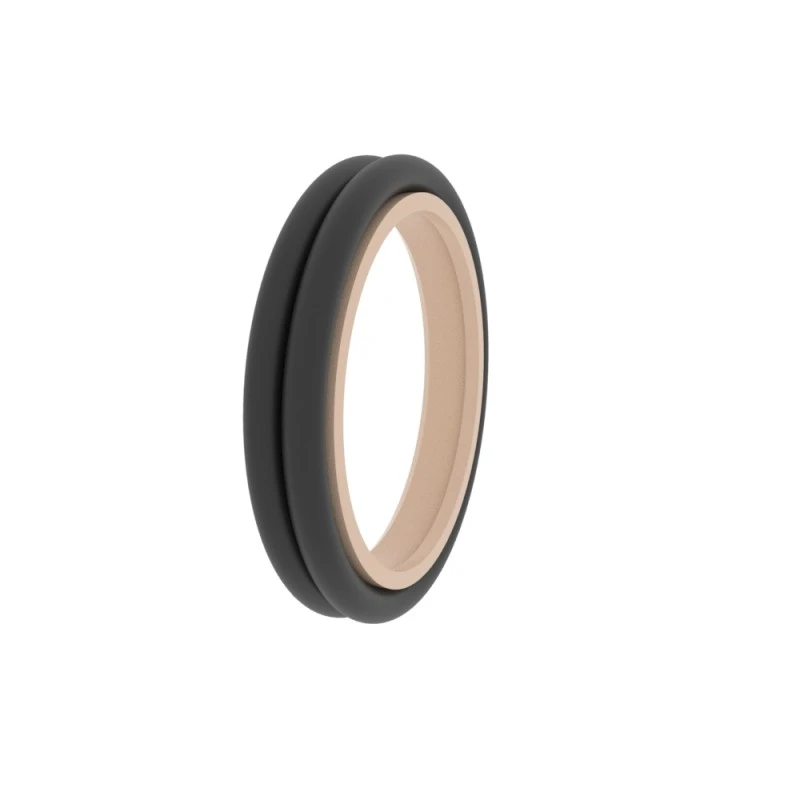

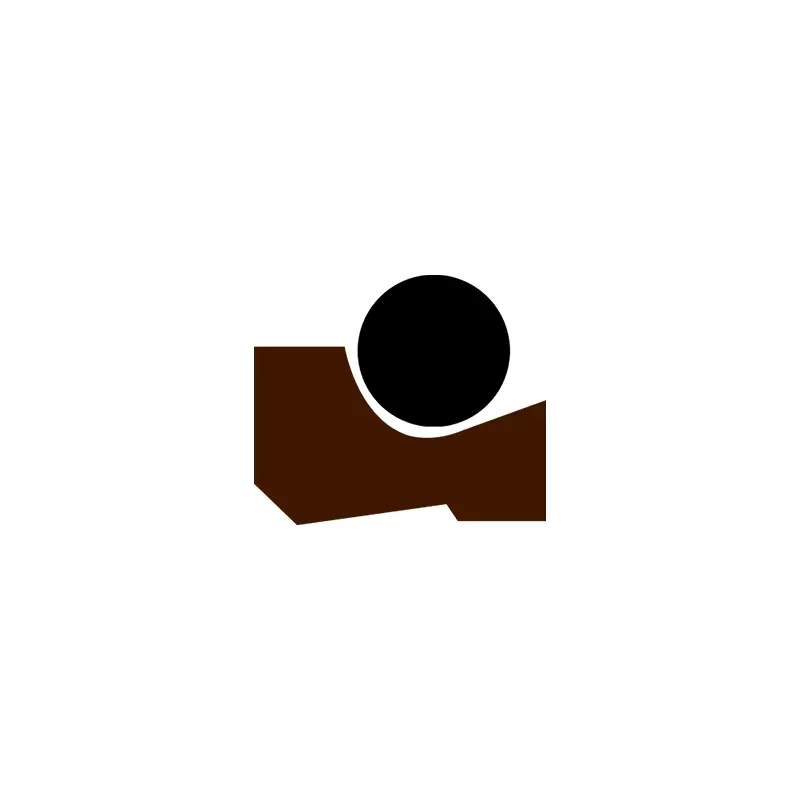

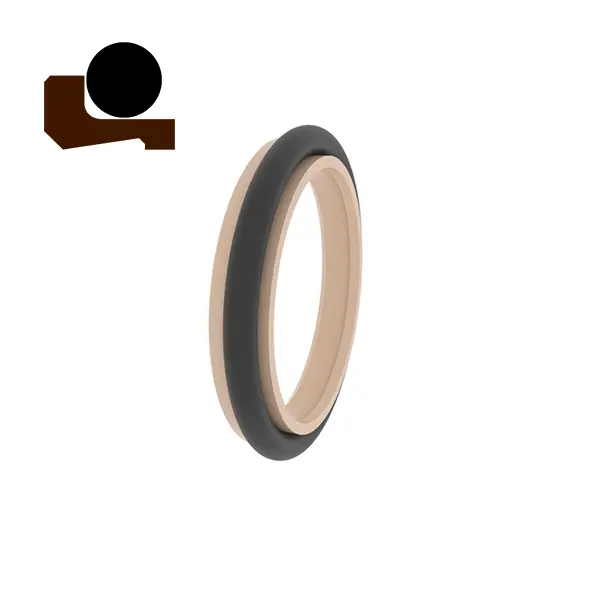

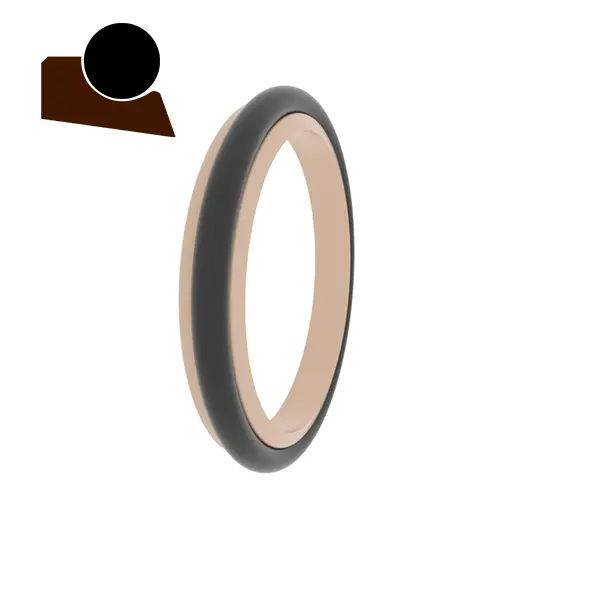

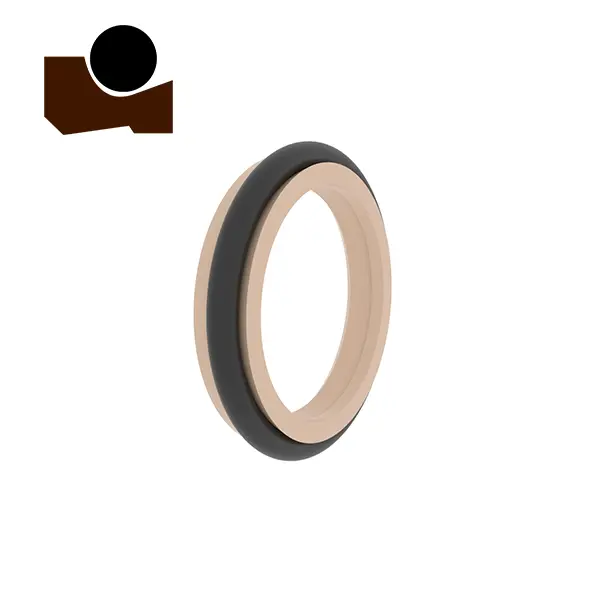

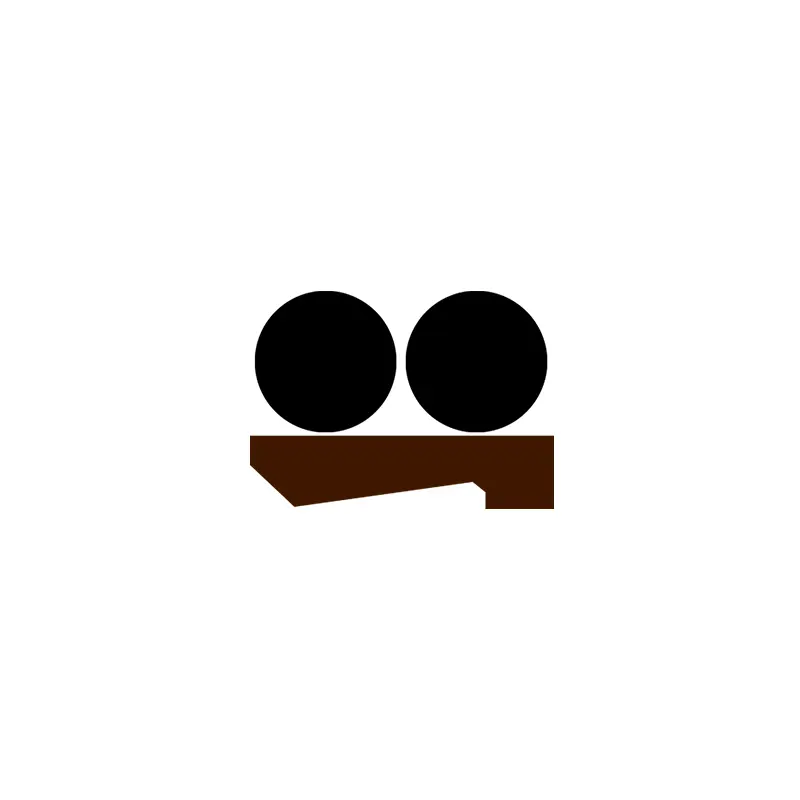

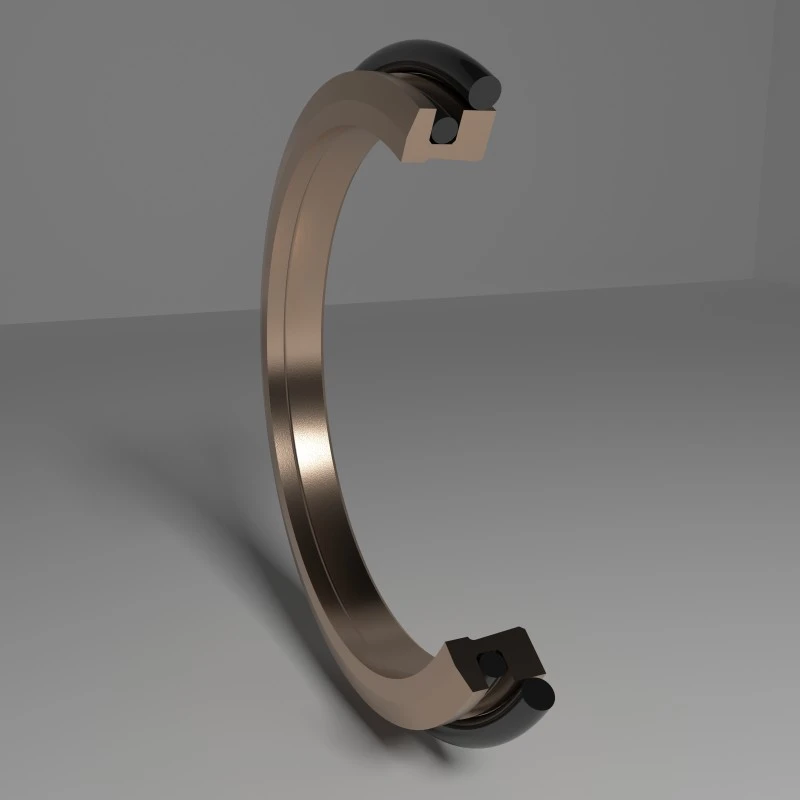

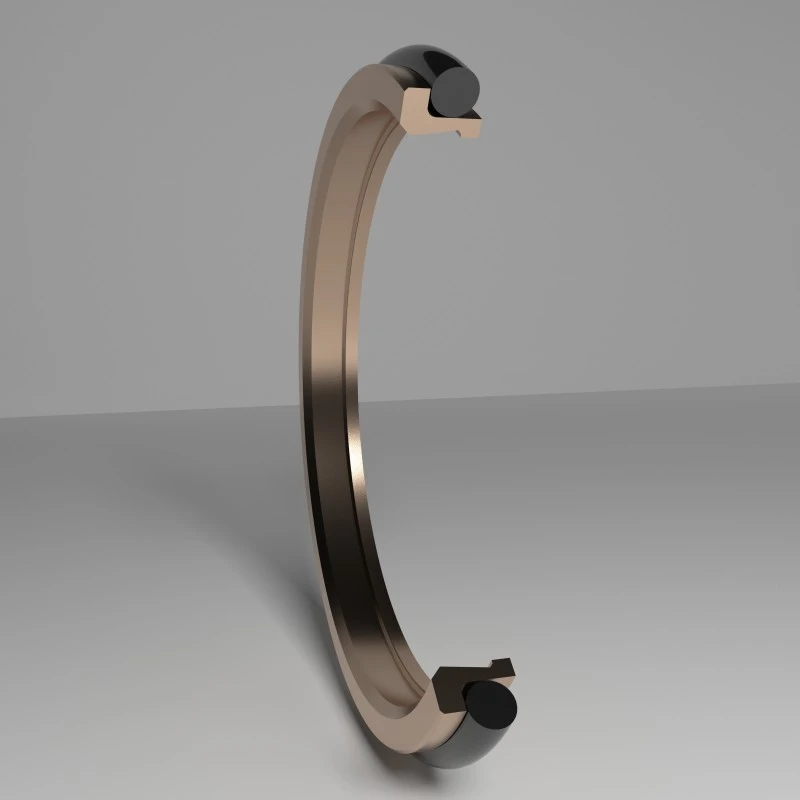

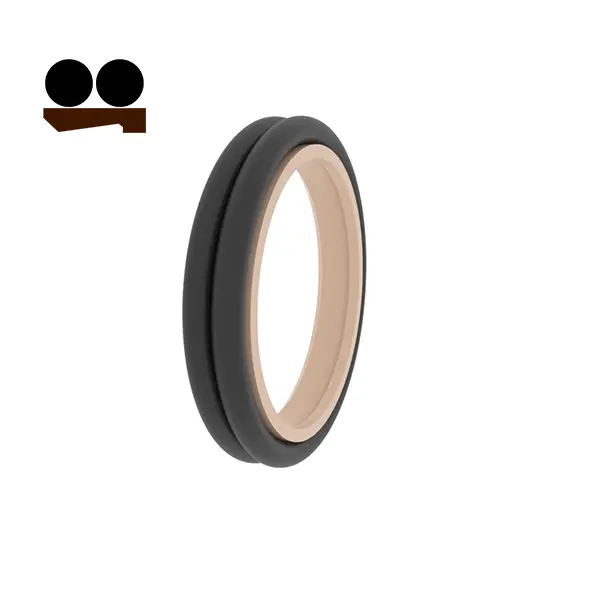

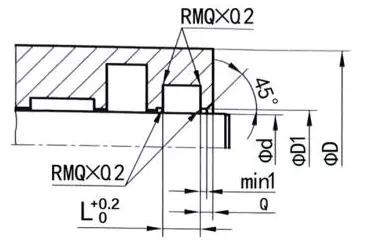

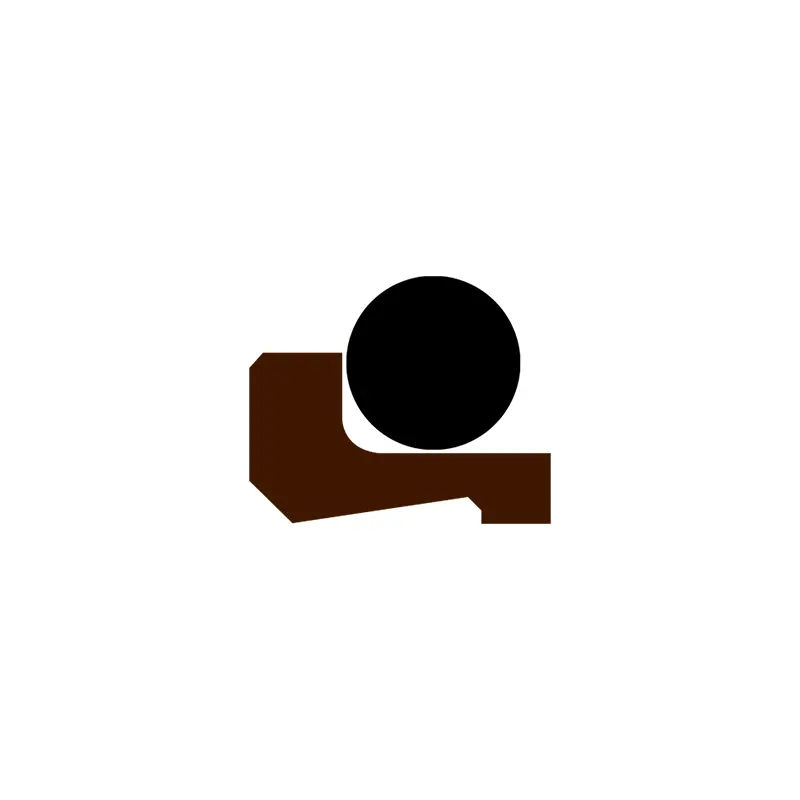

RCA115
Rozmiar zamówienia
ΦD ...... Średnica zewnętrzna
ΦD1 ...... Średnica zewnętrzna
ΦD ...... średnica wewnętrzna
L ...... szerokość rowka
| Wykończenie powierzchni | R TMAX (μM) | RA (μM) |
| Ślizgające się gumowe uszczelki gumowe/poliuretanowe Przesuwane uszczelki PTFE pasujące do powierzchni | ≤2,5 ≤2 | ≤0,1-0,5 ≤0,05-0.3 |
| Groove Dno Groove Side | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Współczynnik długości wsparcia profilu TP | 50%-95% |
|
| Tolerancja | |
| ΦD1 H11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0.3 |
Przykład zamawiania
Model: RCA115
Rozmiar rowka/całkowity uszczelnienie pyłu Wysokość: 100x108,8x6
Materiał: PTFE3+NBR
Typ pieczęci: RCA115, RCA118
Główne zastosowanie: przemysł chemiczny, przemysł spożywczy i zawory serwomechanizmu
Zalety: Niski współczynnik tarcia, bez pełzania, mała przestrzeń instalacyjna, długie życie odporne na zużycie oraz doskonałe możliwości regulacji i pozycjonowania podczas pracy.
Materiał: tetrafluoroetylen, guma nitrylowa lub guma fluorowa
| Przykłady groove pieczęć | Poniżej znajdują się standardowe wymiary rowka (można wytworzyć uszczelki kurzu dowolnej wielkości w zakresie wielkości) | |||||||
 |
RCA115
|
Φd | Φd | L | D1 | a | O-ring | |
| 6-11,9 |
ΦD+4.8 | 3.7 | D+1,5 | 2 | 1.78 | |||
| 12-64,9 |
ΦD+6.8 | 5.0 | D+1,5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | ΦD+8.8 | 6.0 | D+1,5 | 3 | 3.53 | ||
| 251-420.9 | ΦD+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | ΦD+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | ΦD+20.0 | 12.0 | D+2.5 | 5 | 8.40 | |||
