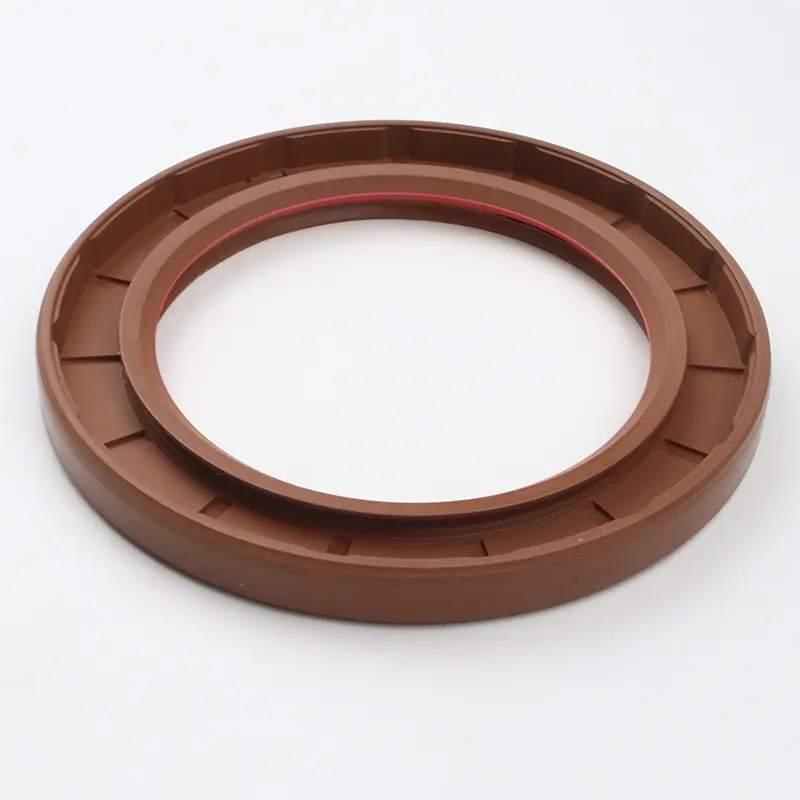

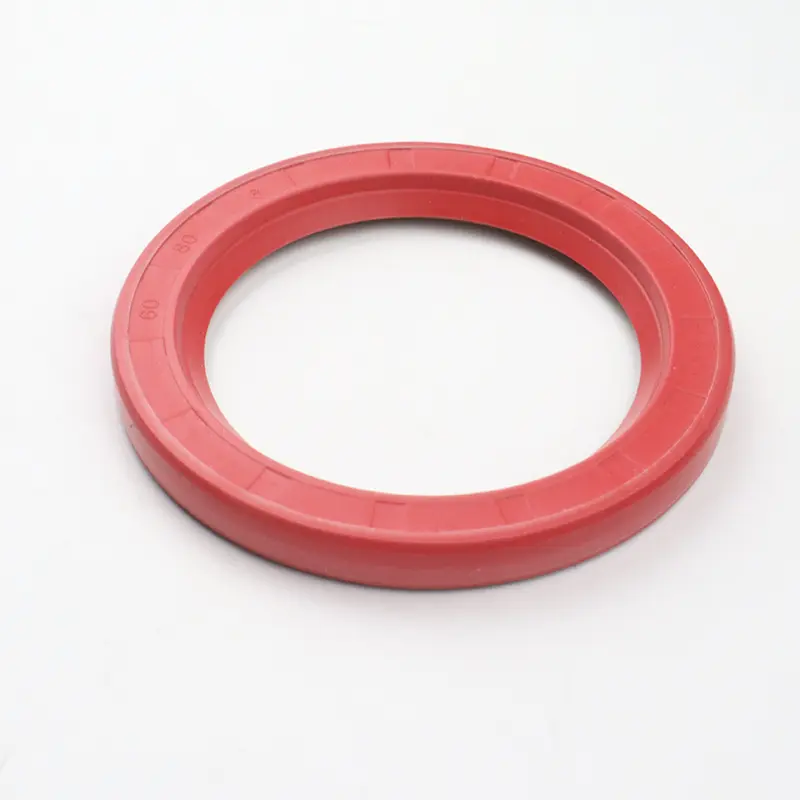

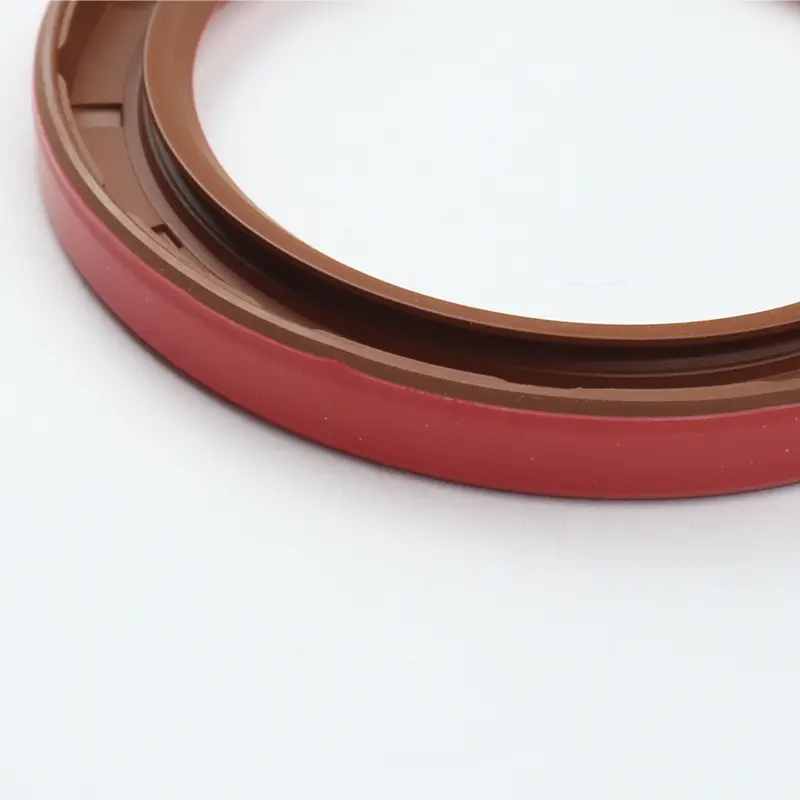

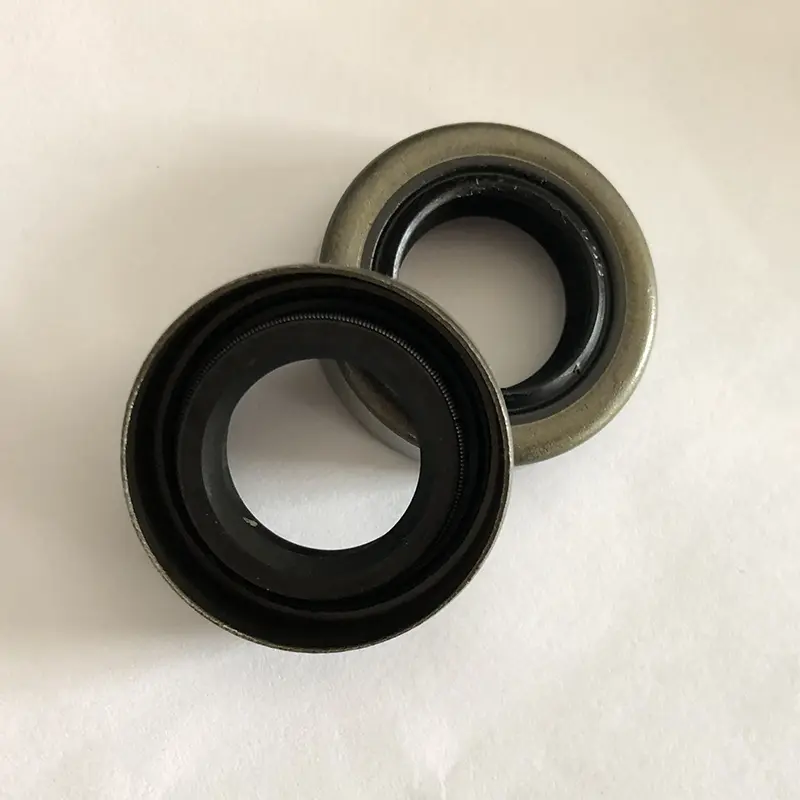

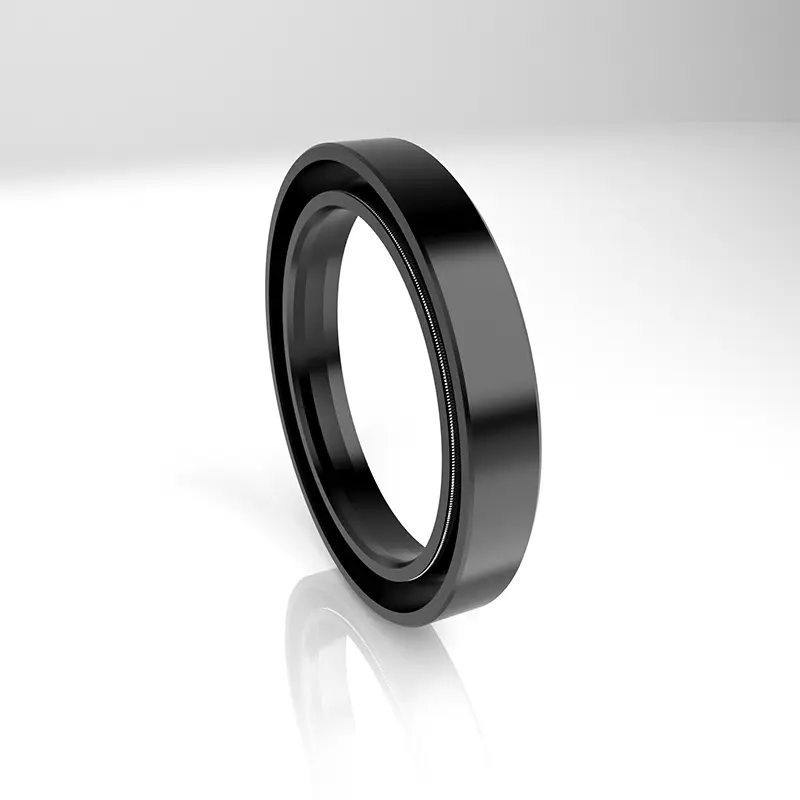

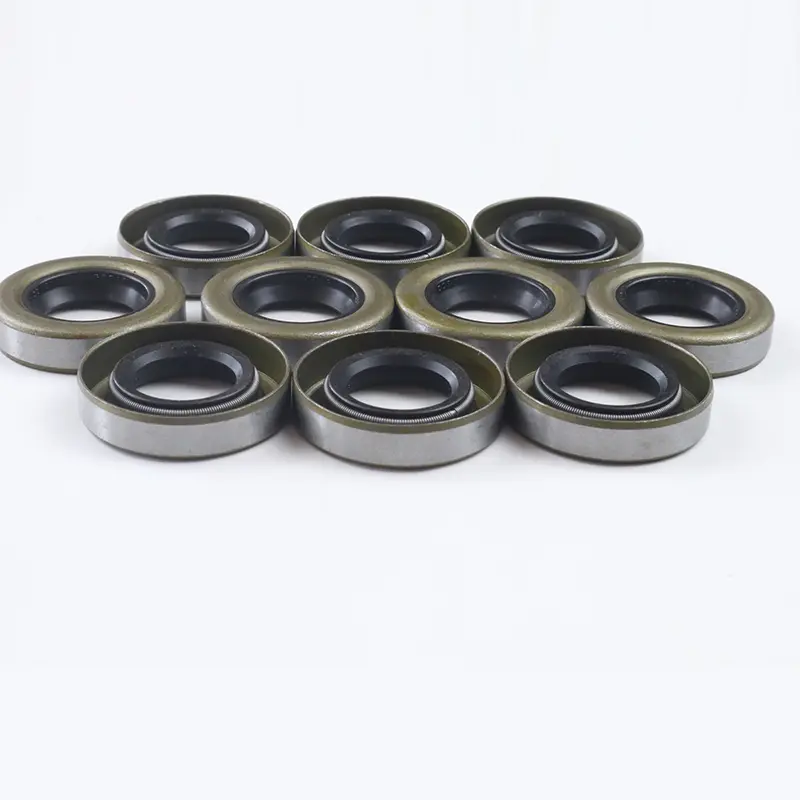

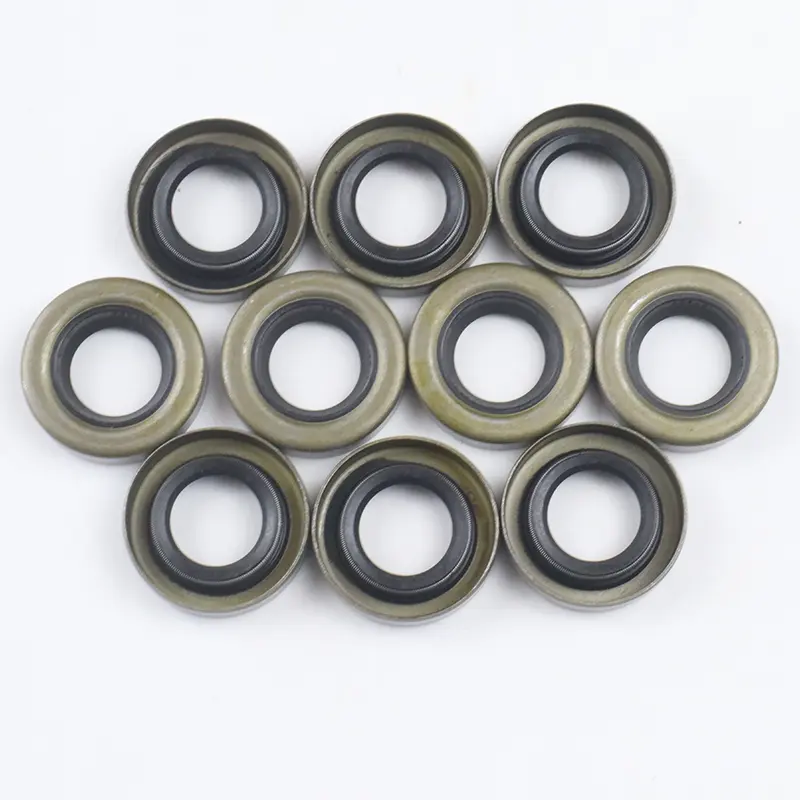

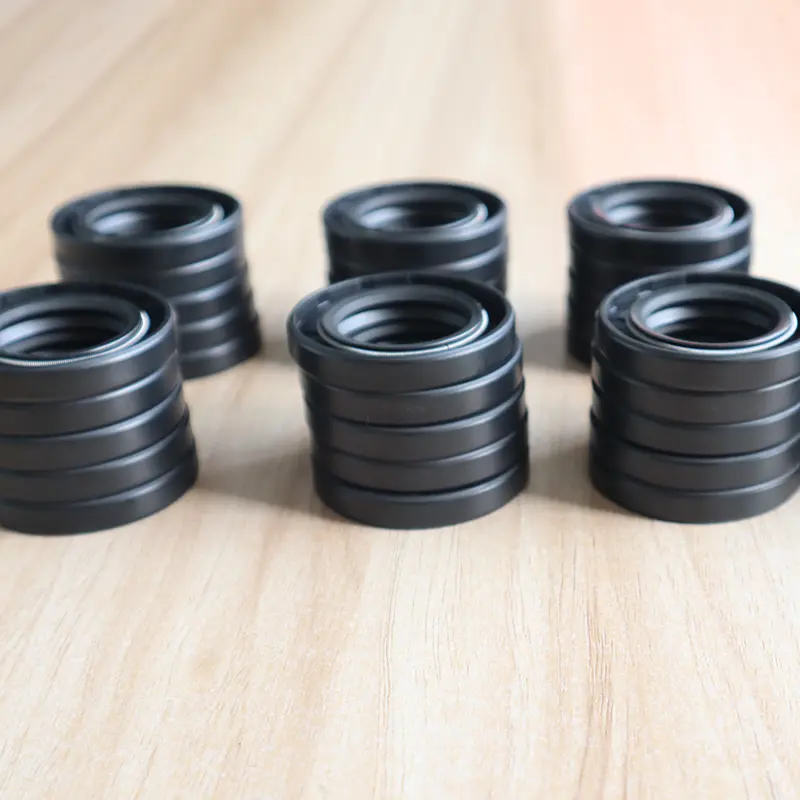

Obracające się uszczelki wargowe

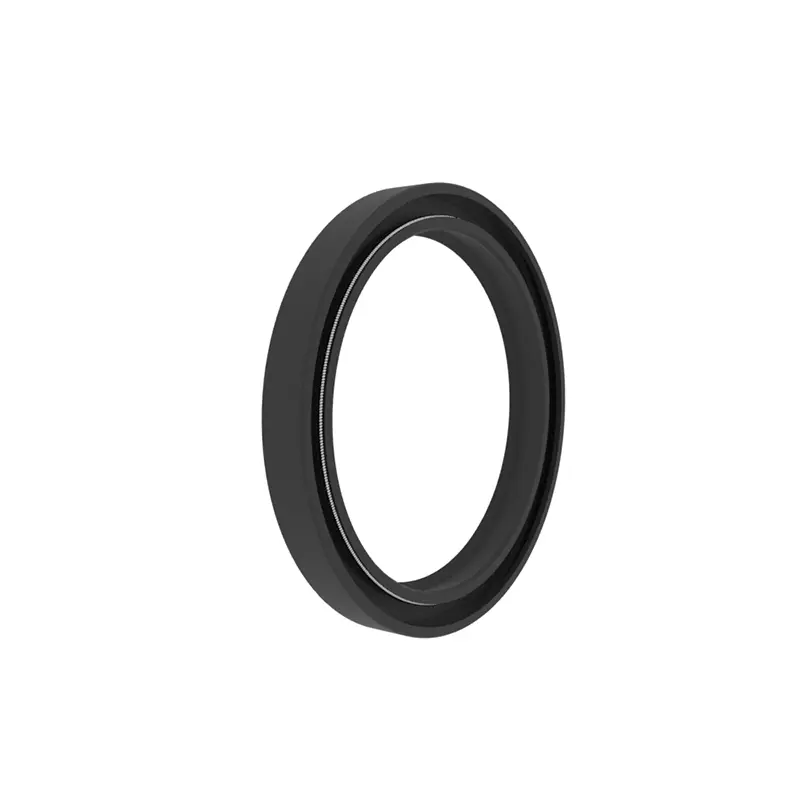

Obracające się uszczelki warg wału, powszechnie znane jako uszczelki olejowe, są instalowane na obracającym się siedzeniu łożyska i wytwarzają względny ruch z obrotowym wałkiem. Metalowa rama odgrywa rolę podtrzymującą, a sprężyna nakłada promieniową obciążenie wstępne do wargi uszczelniającej, aby zapobiec wyciekom oleju smarowego i wtargnięciu zewnętrznego brudu.

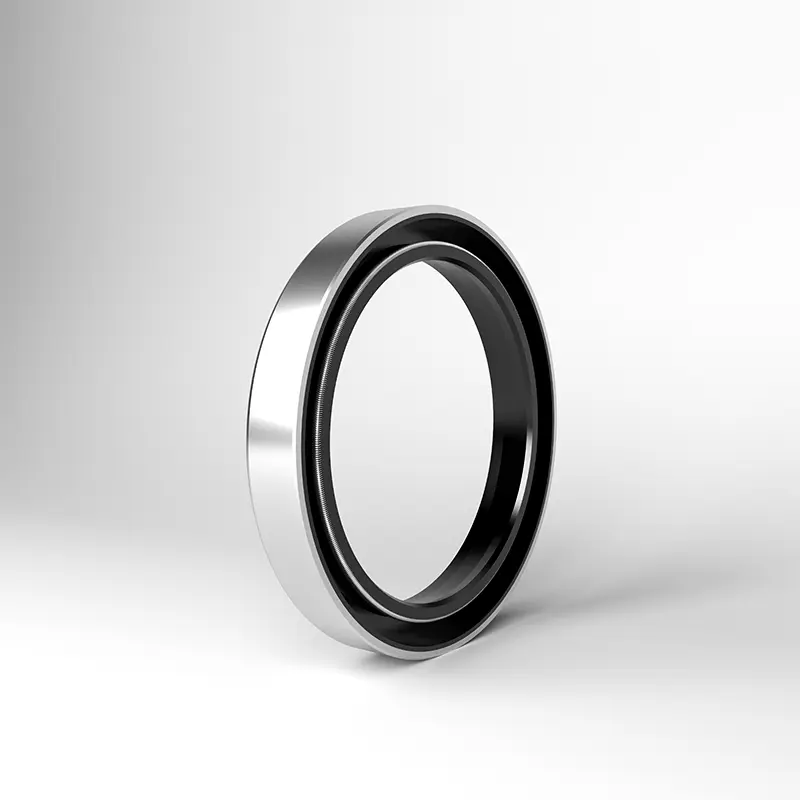

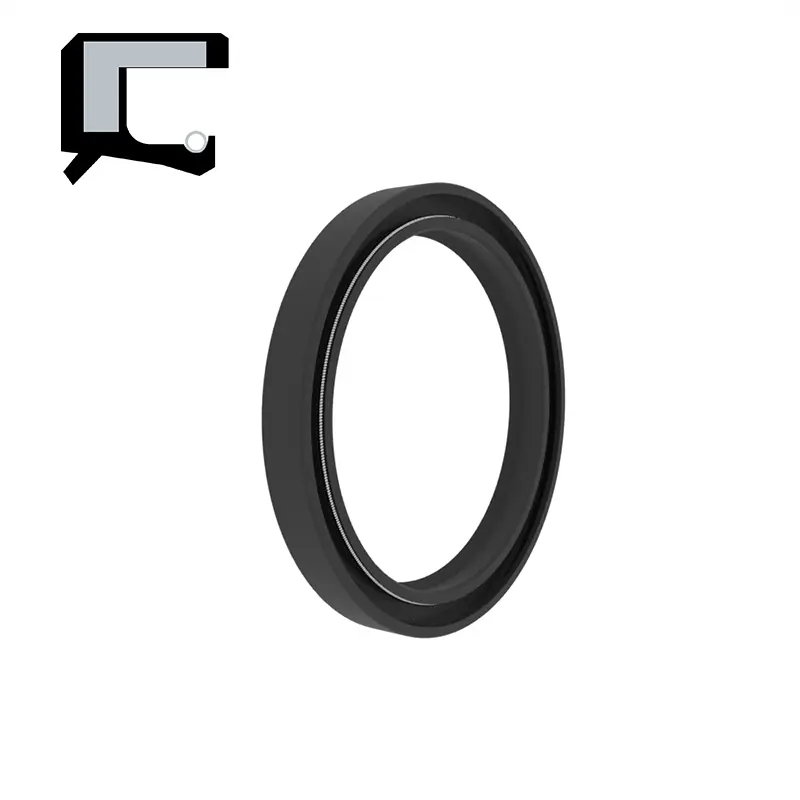

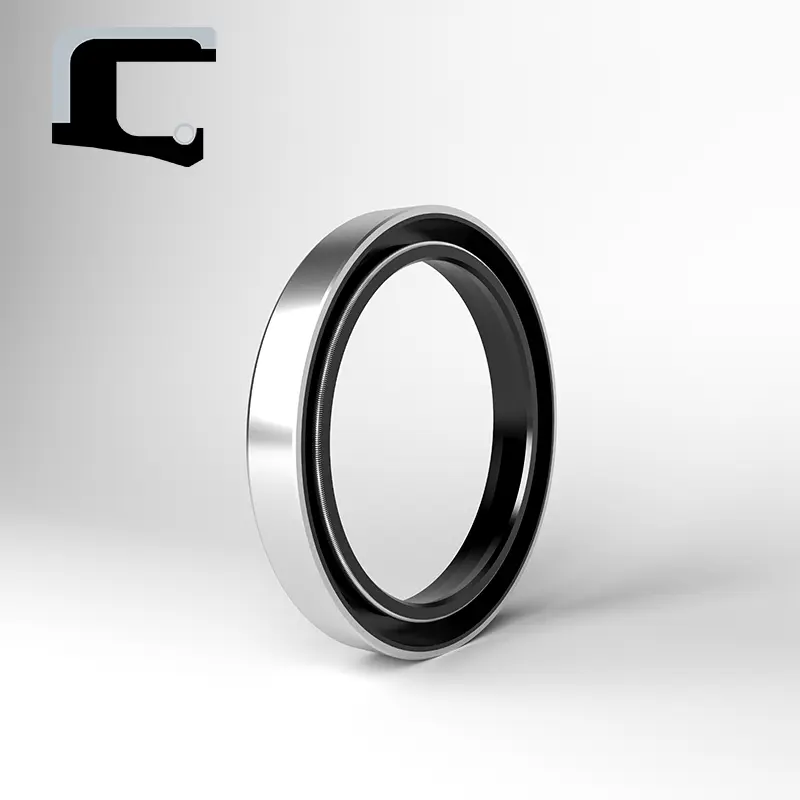

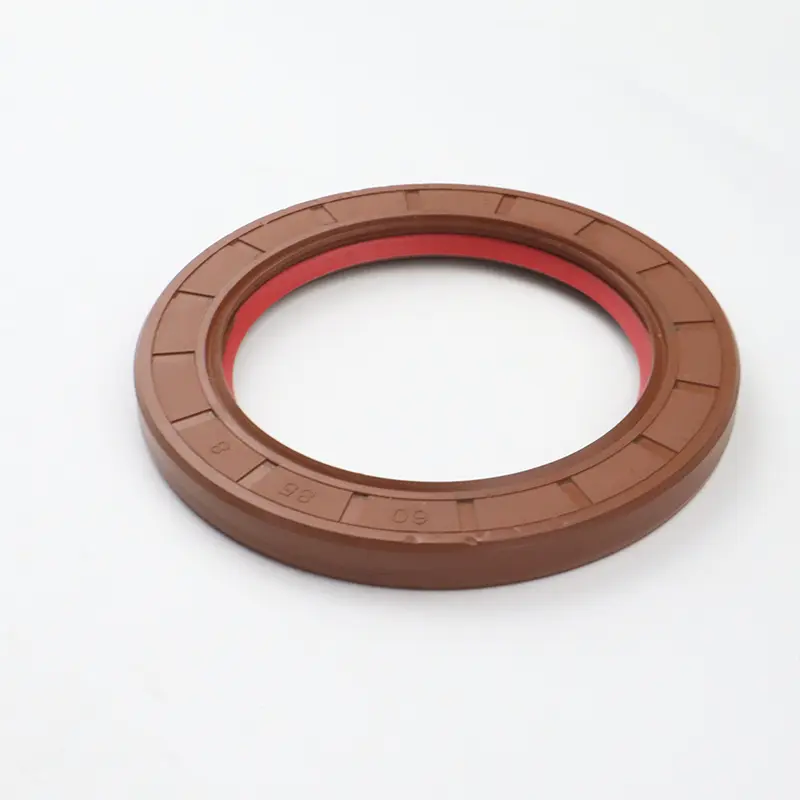

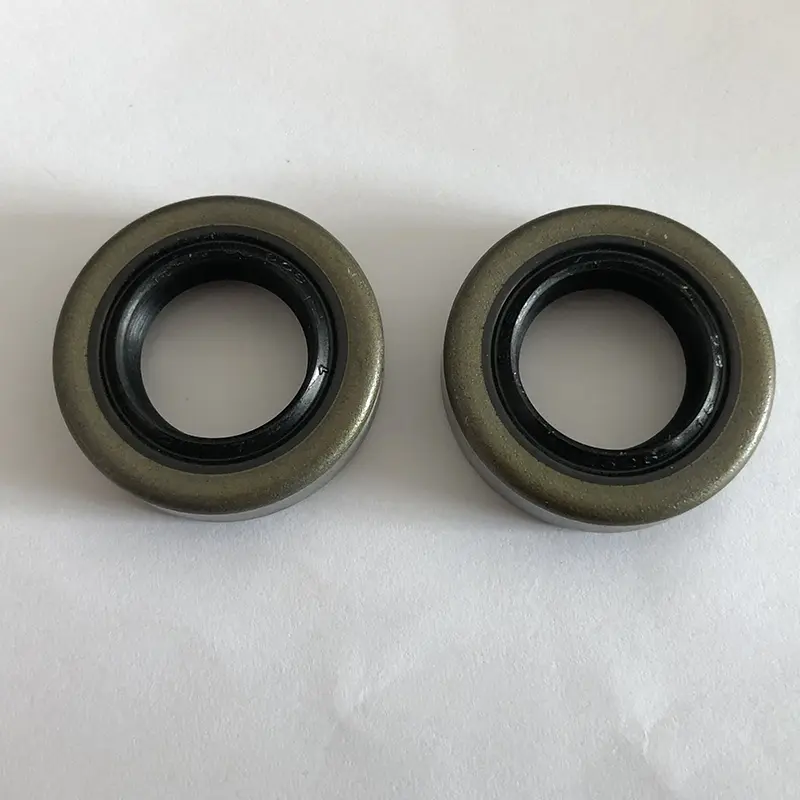

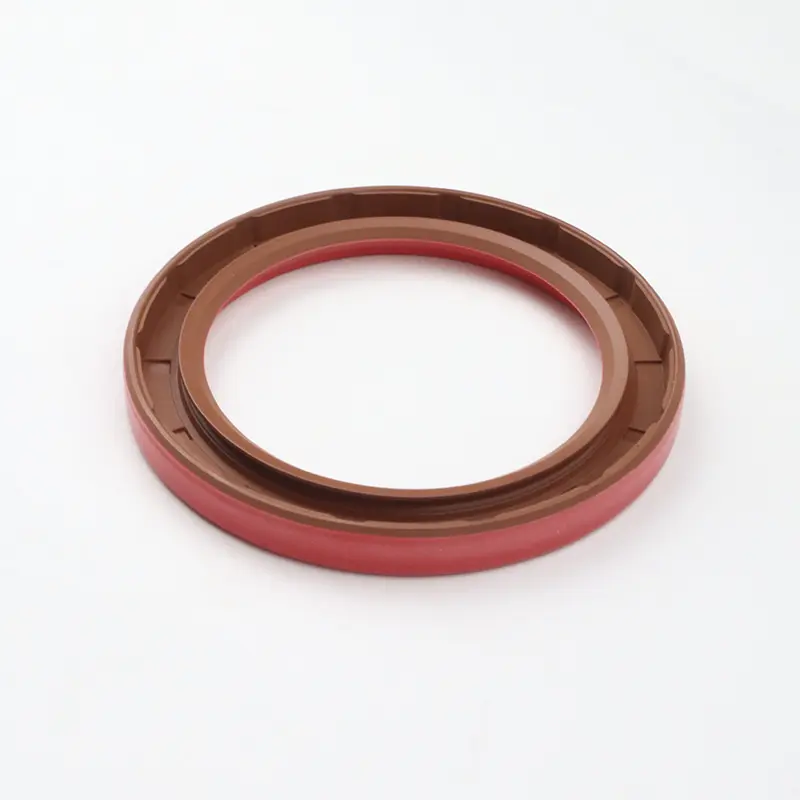

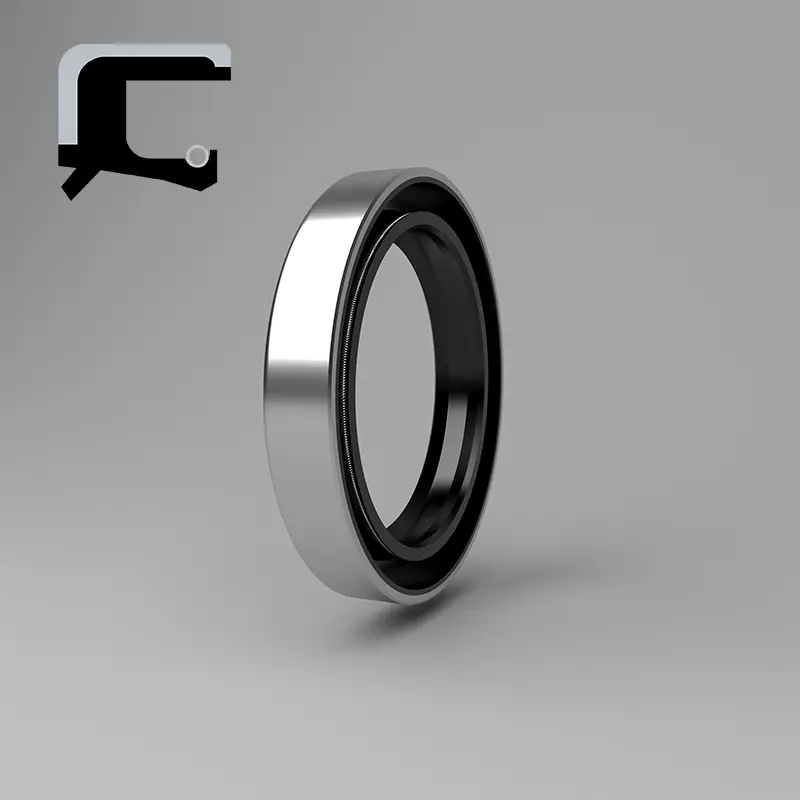

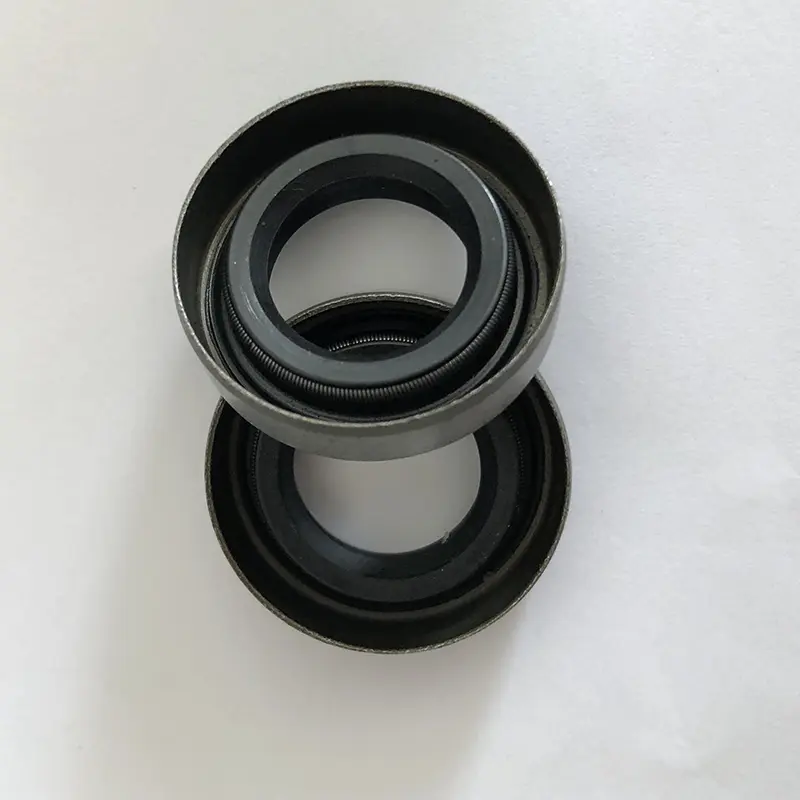

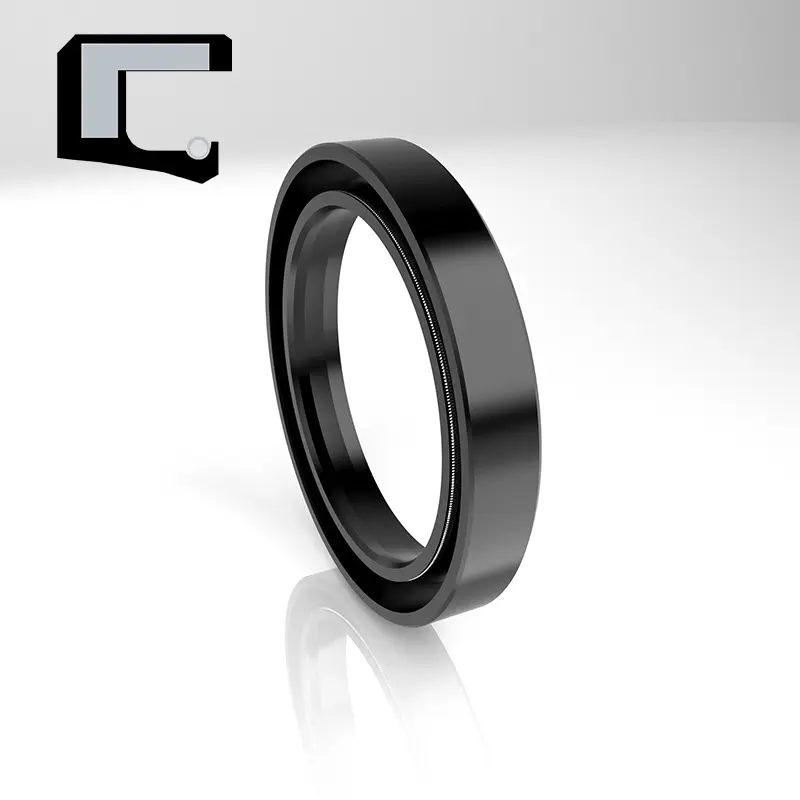

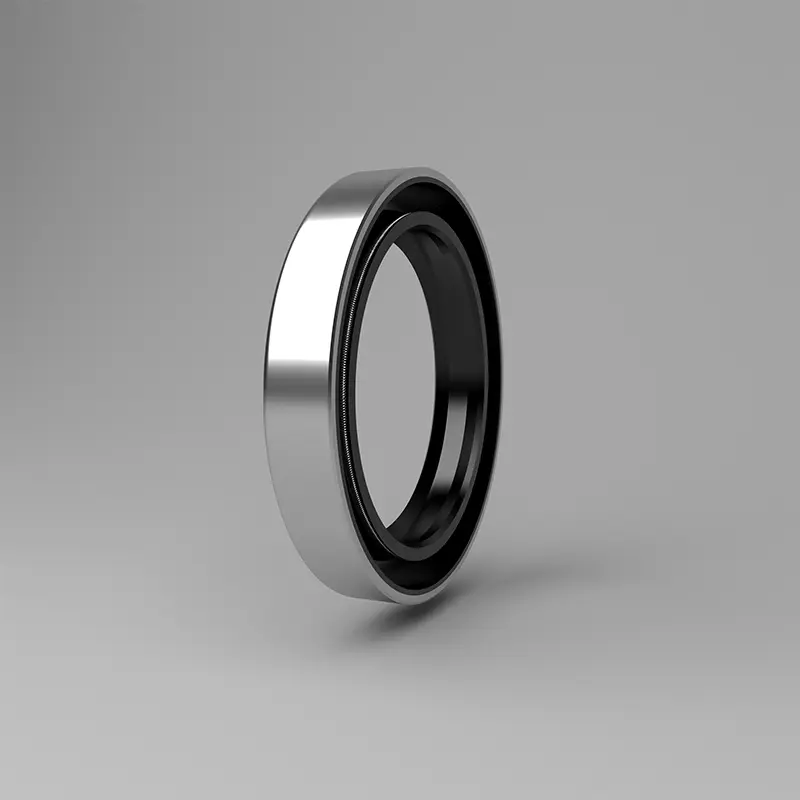

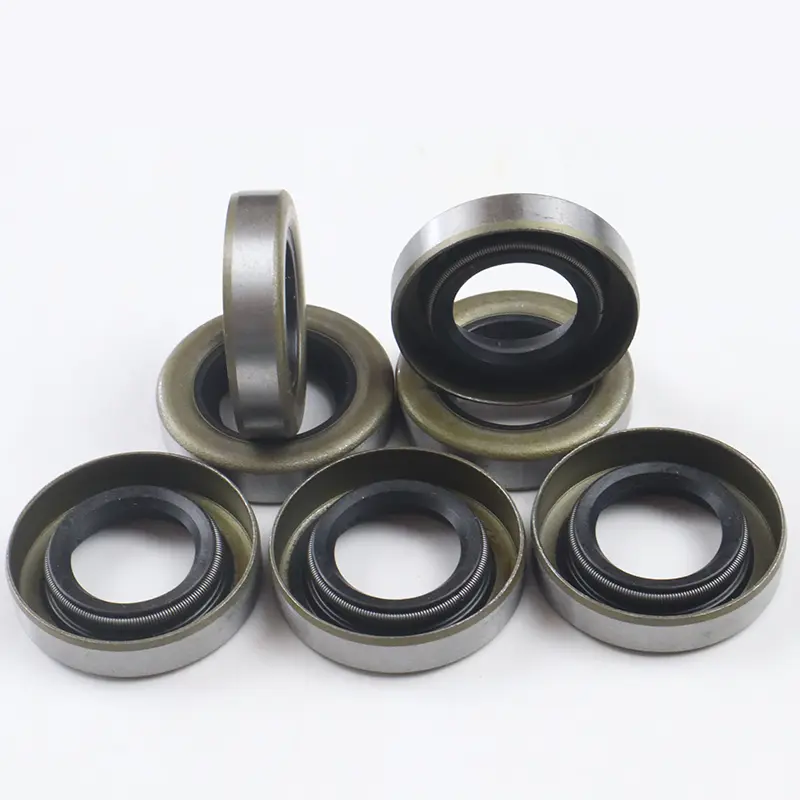

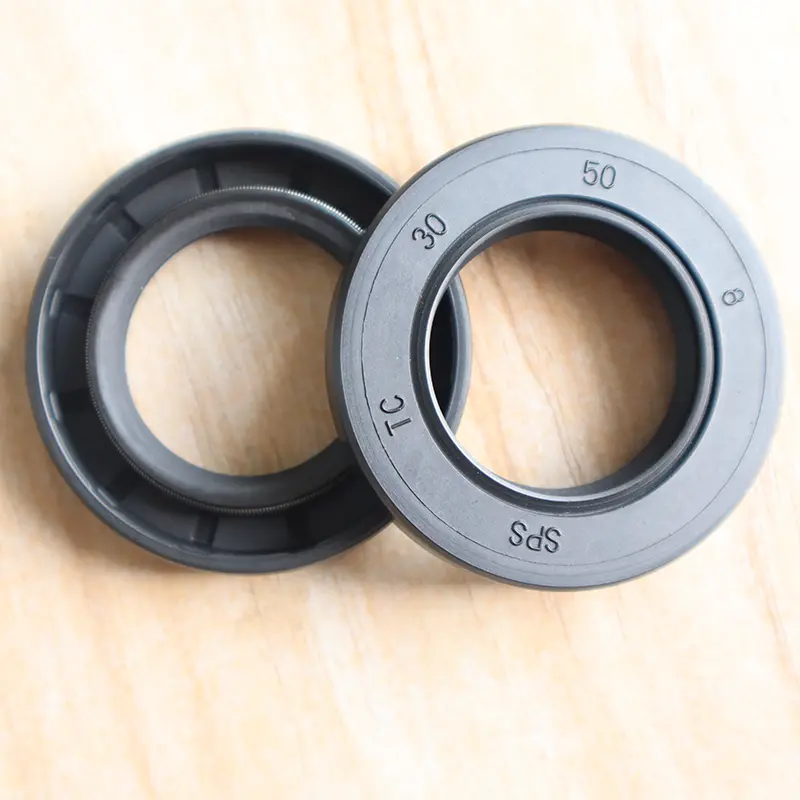

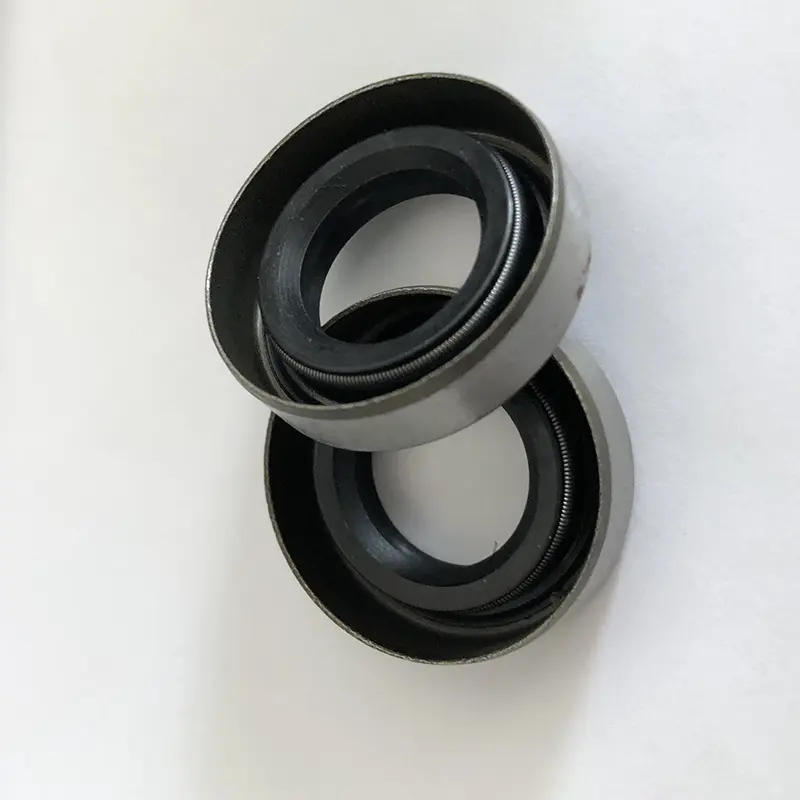

Uszczelki olejowe TC/SC/TB/SB składają się z metalowych szkieletów, sprężyn i gumowych korpusów. Metalowy szkielet odgrywa rolę podtrzymującą, a sprężyna nakłada siłę promieniową do uszczelniającej wargi. TC/TB są wyposażone w odporne na kurz usta pomocnicze, które są odpowiednie na okazje, w których po jednej stronie jest uszczelniające, a po drugiej stronie kurzu. TB/SB to metalowe koło zewnętrzne, które sprawia, że ​​uszczelka olejowa jest bardziej twarda i precyzyjna w jamie, ale zdolność uszczelnienia zewnętrznego koła dla niskiej lepkości i pożywki gazowej jest ograniczona. Zaleca się nakładanie uszczelniacza na zewnętrznym okręgu podczas instalacji.

Funkcja podwójnego wysokiego ciśnienia uszczelki szkieletowej RCTCV jest na ogół odizolowanie części, które wymagają smarowania w częściach przekładni z części wyjściowych, aby zapobiec wyciekom oleju smarowego.

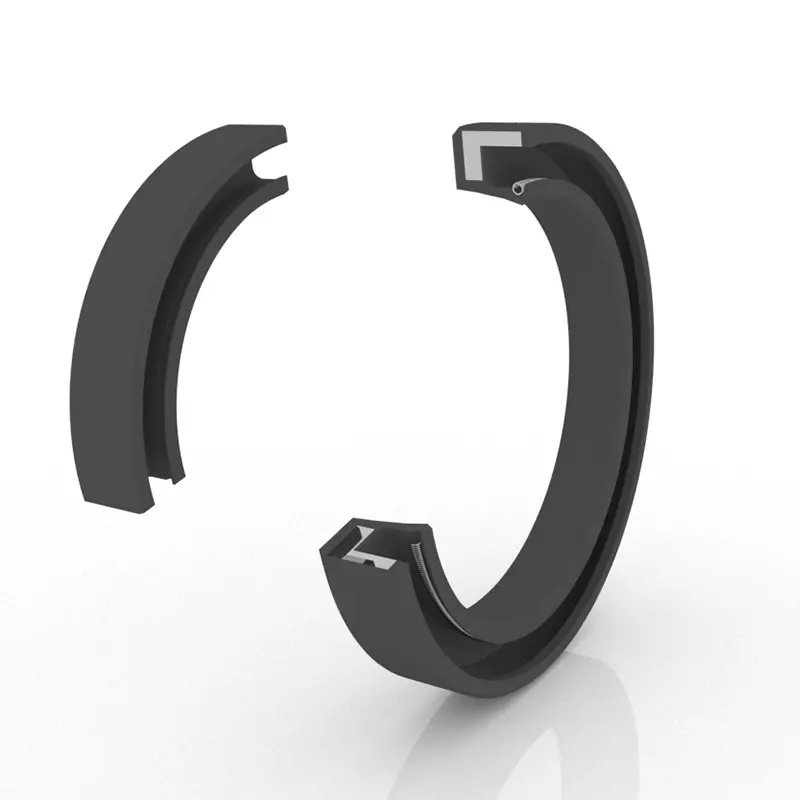

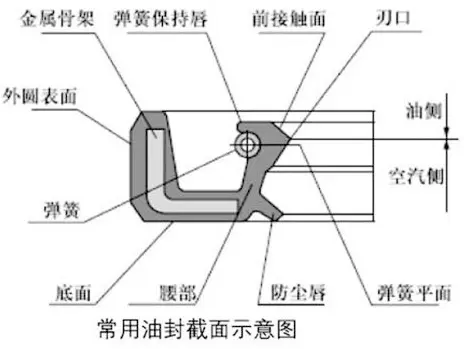

Struktura pieczęci olejowej szkieletu składa się z trzech części: korpusu uszczelniającego, wzmacniającego szkielet i samozwańczą sprężyną cewki. Korpus uszczelniający jest podzielony na dno, talię, krawędź tnącą i uszczelniającą wargę zgodnie z różnymi częściami. Zwykle wewnętrzna średnica uszczelki szkieletowej w stanie wolnym jest mniejsza niż średnica wału i ma pewną „ilość zakłóceń”. Dlatego, gdy uszczelka olejowa jest wkładana do siedzenia uszczelnienia olejowego i wału, siły sprężyste krawędzi uszczelnienia oleju i siła skurczowa sprężyny cewki, wytwarzają promieniową siłę mocowania na wale, uzyskując w ten sposób najlepszy efekt uszczelnienia.

Podwójne uszczelnienie olejowe RCTCN podwójnie ciśnieniowe ma ogólną oporną na ciśnienie konstrukcję szkieletu, z odkształceniem małym wargami, i służy do uszczelnienia obracających wałów w sytuacjach narażonych na ciśnienie.

Funkcje i aplikacje produktu:

Obrotowe uszczelnienia warg wału Struktura i wymagania instalacji

1. Materiał wału: powszechnie stosuje się stal węglowa i stal nierdzewna. Chromowane poszycie jest stosowane przy dużej prędkości, HRC40-45.

2. Projekt obrotowego wału i rowka: powierzchnia wału jest gładka i usunięto nury. Znaki przetwarzania spiralnych spowodują efekt pompowania i spowodują wyciek. Zaleca się szlifowanie części instalacji uszczelnienia oleju z chropowatością powierzchni RA0.1-0.5um. I staje się gładsza wraz ze wzrostem prędkości.

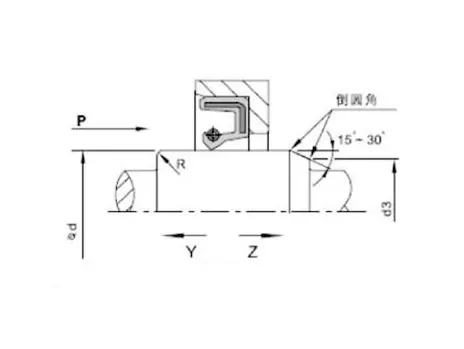

Aby potrzebować instalacji i demontażu, wał i rowek muszą być fazowane lub zaokrąglone. Jak pokazano na rysunkach 1 i 2.

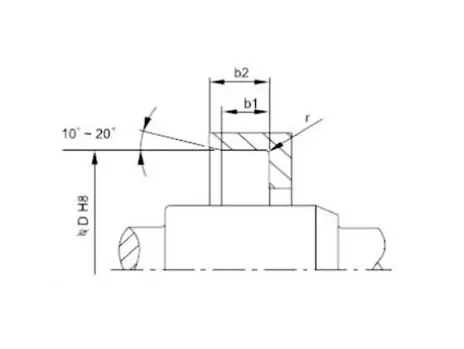

Ryc. 1 Rowek rowka

Rysunek 2 Projekt fazowania wału obrotowego

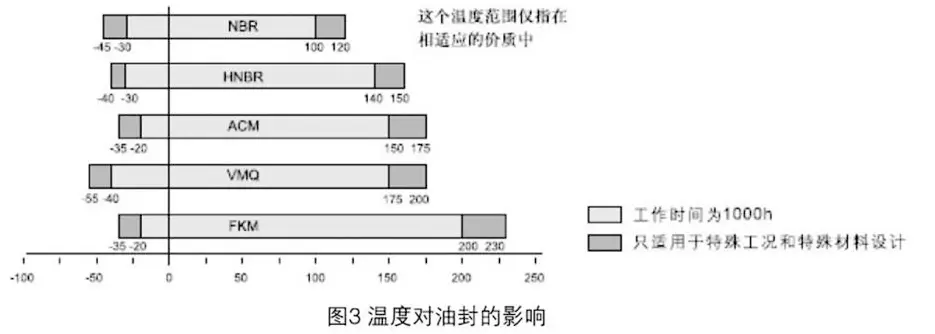

Istnieją dziesiątki czynników, które wpływają na efekt uszczelnienia obrotowych uszczelek warg wału. Oprócz materiału i struktury samej uszczelki olejowej, inne czynniki, takie jak medium, temperatura, ciśnienie, smarowanie, prędkość, chropowatość itp. Również bezpośrednio wpływają na efekt uszczelnienia, a czynniki te często oddziałują ze sobą. Poniższy wykres dotyczy wyłącznie odniesienia użytkownika.

Instalacja obrotowych uszczelnienia warg wału: Ostrożna instalacja jest warunkiem wstępnym, aby uszczelka olejowa działała dobrze.

Schemat instalacji (instalacja wnęki)
Poprawna metoda instalacji	Obowiązujące warunki pracy	Niewłaściwa metoda instalacji
	Ma to zastosowanie tylko wtedy, gdy końcowa powierzchnia uszczelki olejowej jest spłukiwana z końcową powierzchnią wnęki. Gdy urządzenie prasujące szybko się porusza, uszczelka olejowa powinna być umieszczona prosto, w przeciwnym razie może zostać wciśnięte.
	W sytuacji jest to, że końcowa powierzchnia pieczęci olejowej jest niższa niż końcowa powierzchnia wnęki. Gdy urządzenie prasujące porusza się szybciej, uszczelka olejowa może być również dobrze ustawiona. Jednak ten rodzaj samego urządzenia strukturalnego nie ma ustawienia promieniowego, więc osiowa pionowość płaskiej płyty i wałek ciśnienia urządzenia prasującego muszą osiągnąć pewną dokładność.
	Mające zastosowanie do sytuacji, w której końcowa powierzchnia pieczęci olejowej jest niższa niż końcowa powierzchnia wnęki. Gdy urządzenie prasowe porusza się szybko, konieczne jest upewnienie się, że uszczelka olejowa jest prawidłowo umieszczona, w przeciwnym razie może zostać wciśnięte.
	Jest odpowiedni tylko do konserwacji lub prostych warunków instalacji bez urządzeń ciśnieniowych. Ponieważ proces instalacji nie może być absolutnie równomiernie naciskany, nieuchronnie wystąpią różne problemy instalacyjne. Ma to głównie zapobieganie odchyleniu promieniowym podczas instalacji, które może powodować deformację uszczelnienia olejowego lub uszkodzenie wytłaczania gumowej części godowej uszczelnienia (zewnętrzne okrąg) spowodowane przez przerwy podczas instalacji. Dlatego ta metoda instalacji na ogół nie jest zalecana.

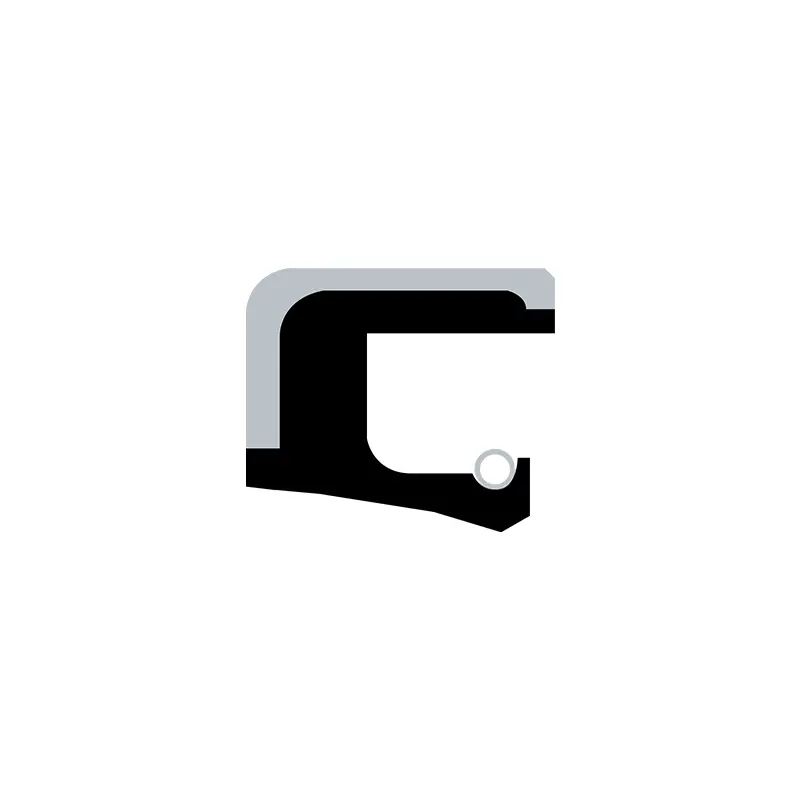

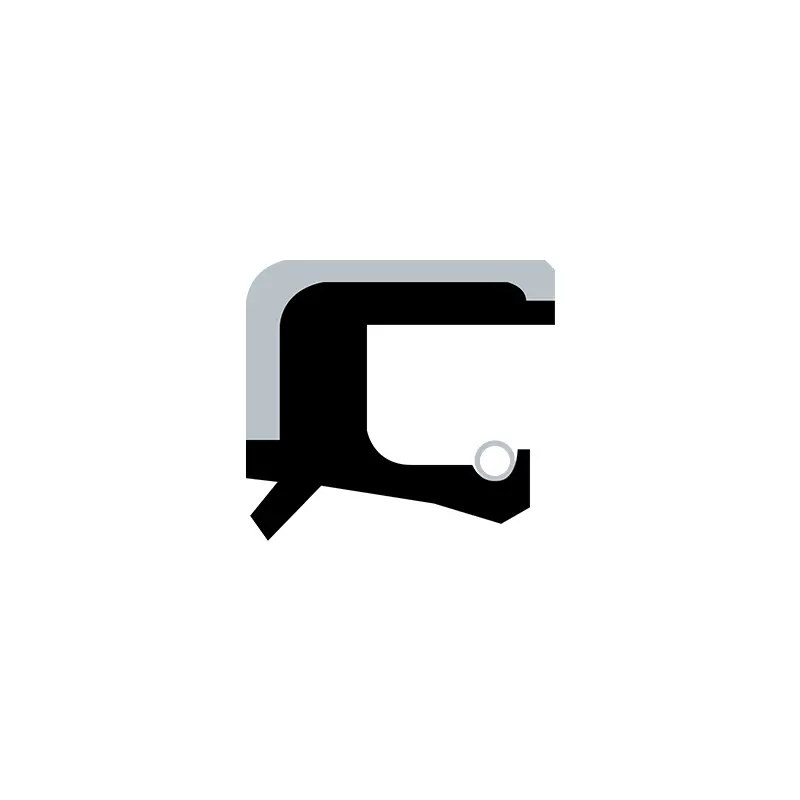

Uszczelki olejowe TC/SC/TB/SB:

Kształt przekrojowy	Model	Aplikacja	Ciśnienie	Temperatura	Prędkość	Średni	Tworzywo

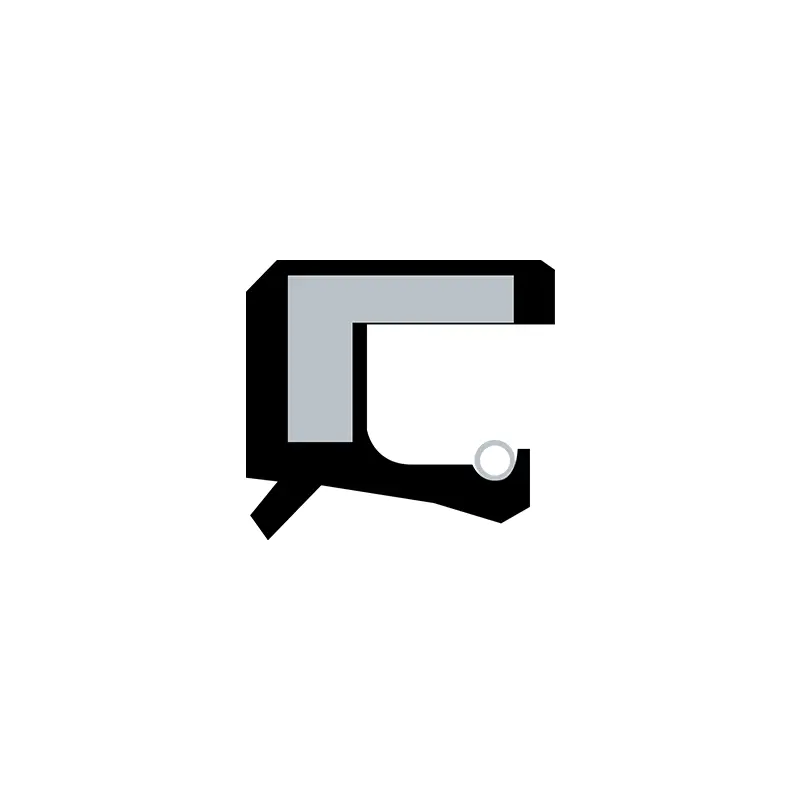

	TC	Uszczelnienie, odporne na kurz	0,03 MPA	-30 ~+160	20m/s	Olej smarowy, tłuszcz	NBR/FKM+Stal węglowa

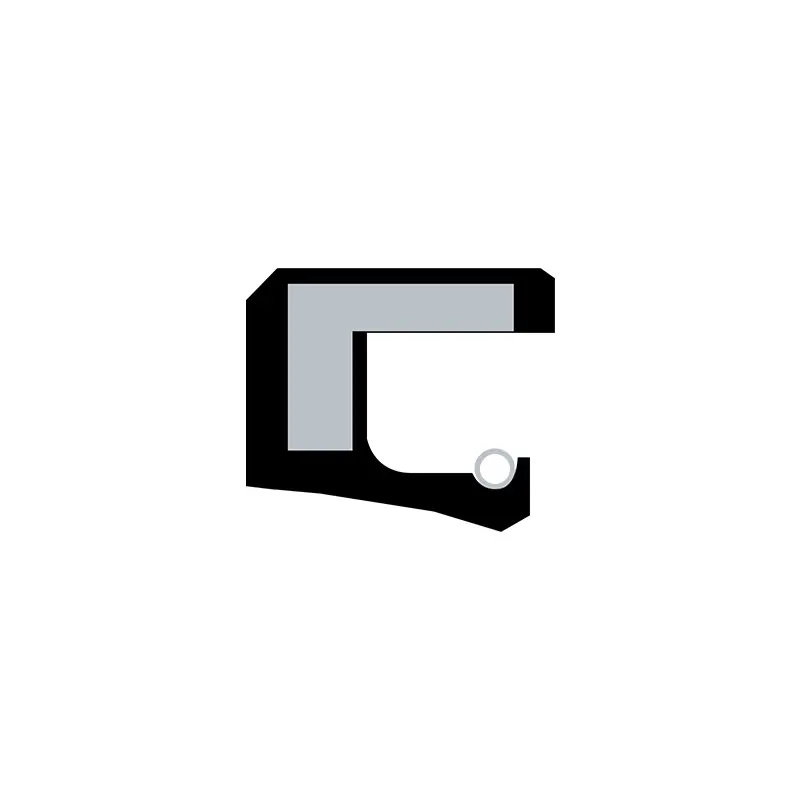

	Sc	Opieczętowanie
	TB	Uszczelnienie, odporne na kurz		-30 ~+100	25 m/s	Woda, olej, tłuszcz	NBR+Stal węglowa
	Sb	Opieczętowanie
