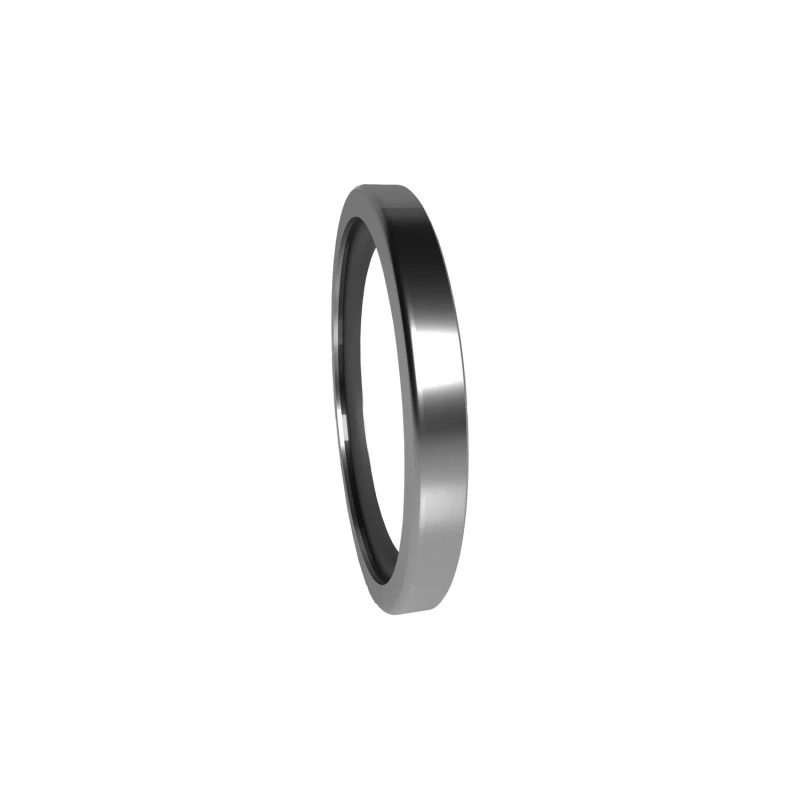

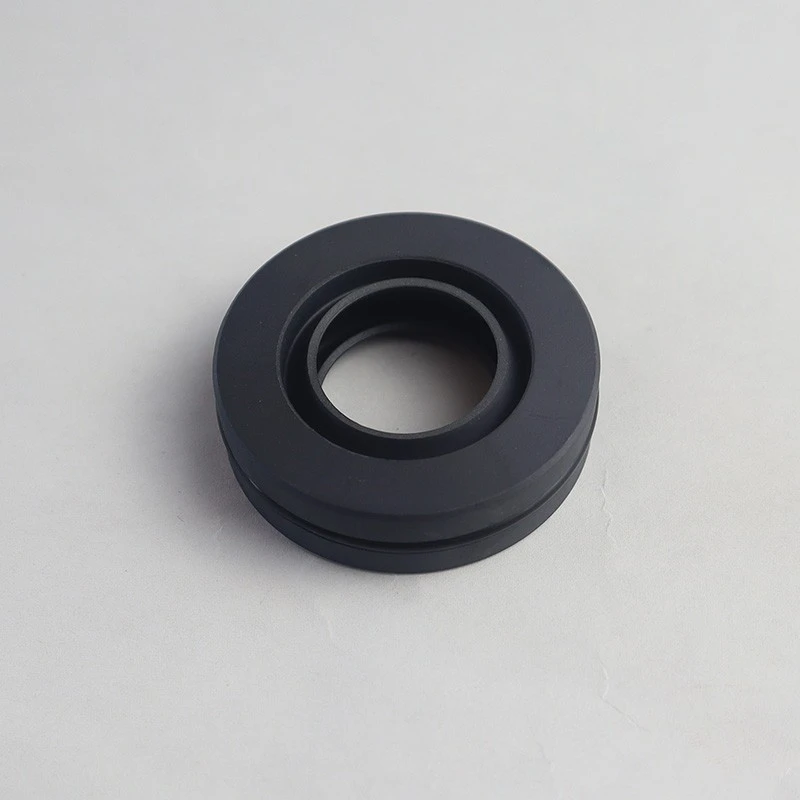

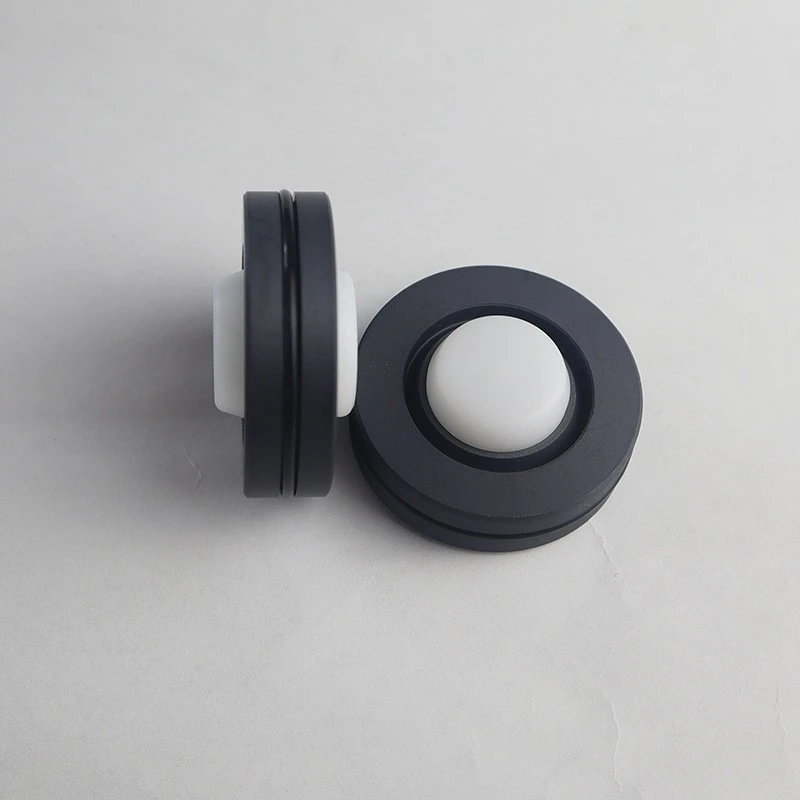

Nasza seria uszczelnień obrotowych pod wysokim ciśnieniem obejmuje różnorodne produkty o wysokiej wydajności, w tym RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS i RC2057, które zostały zaprojektowane pod kątem ruchu wzajemnego i obrotowego w hydraulicznym, pneumatycznym i wodnym.

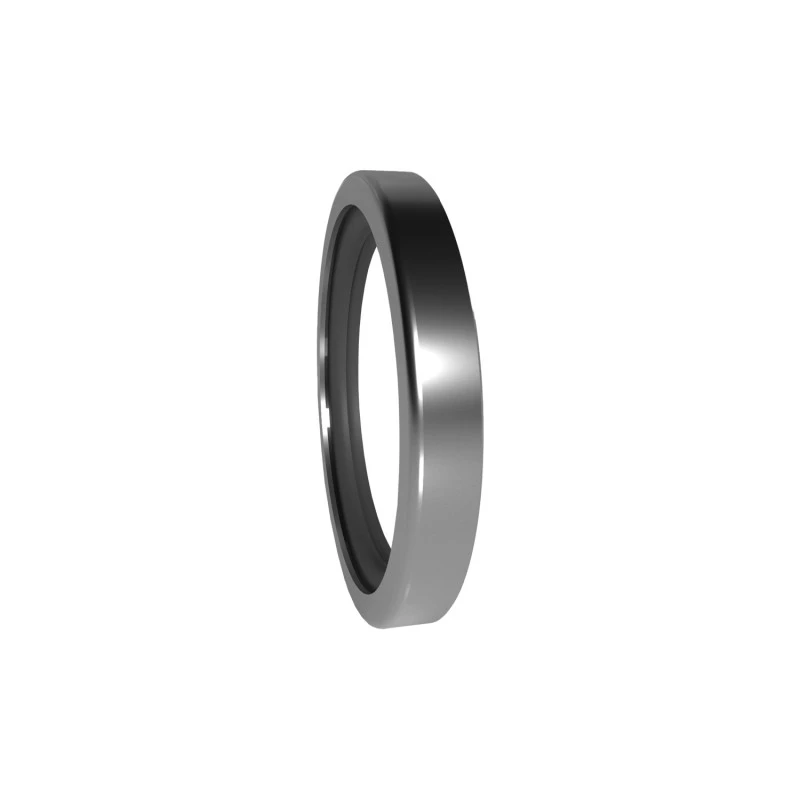

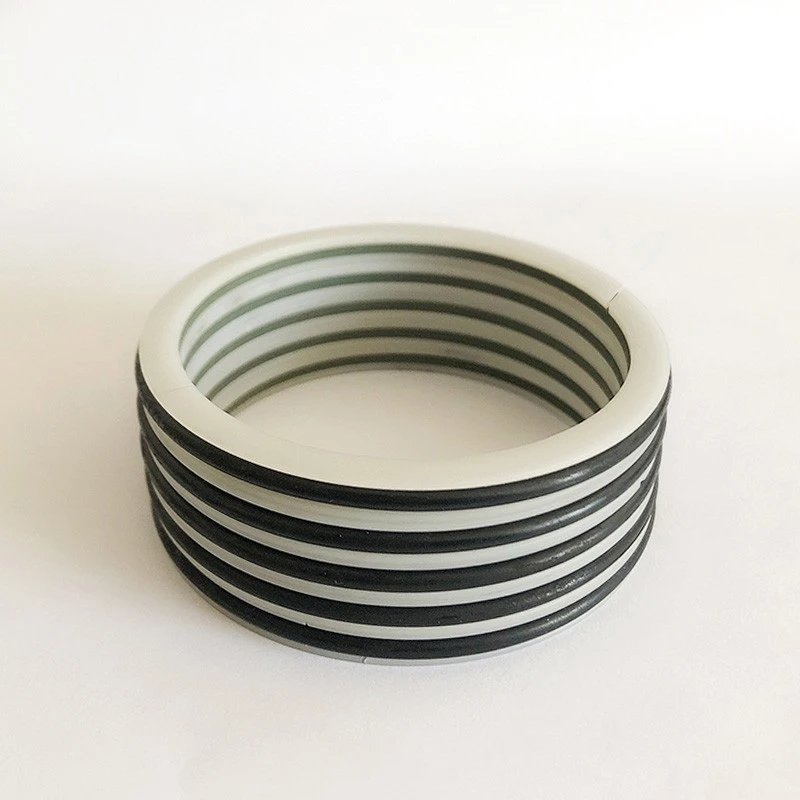

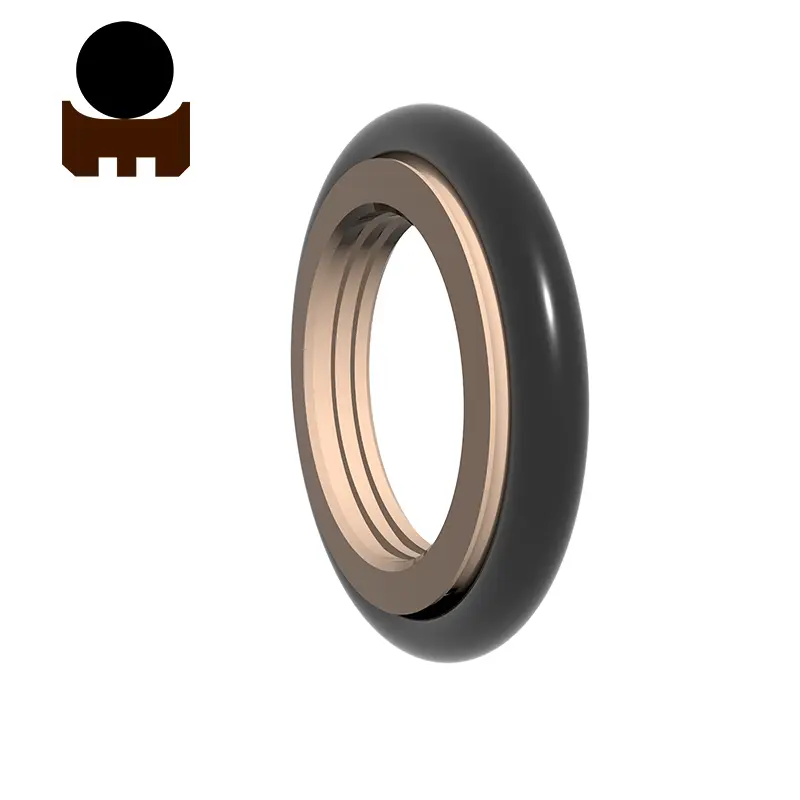

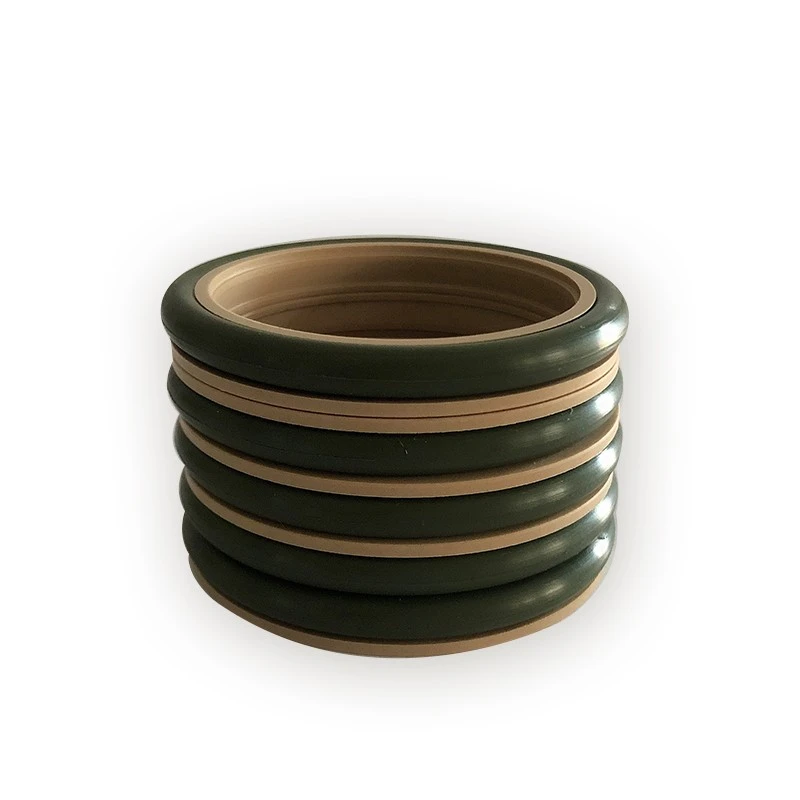

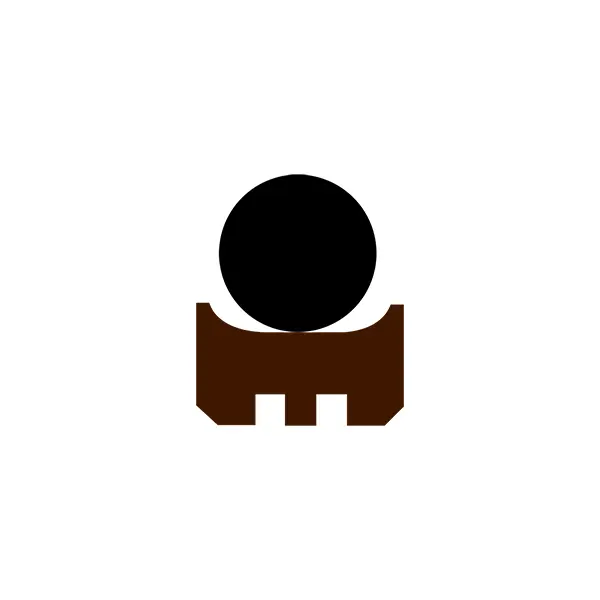

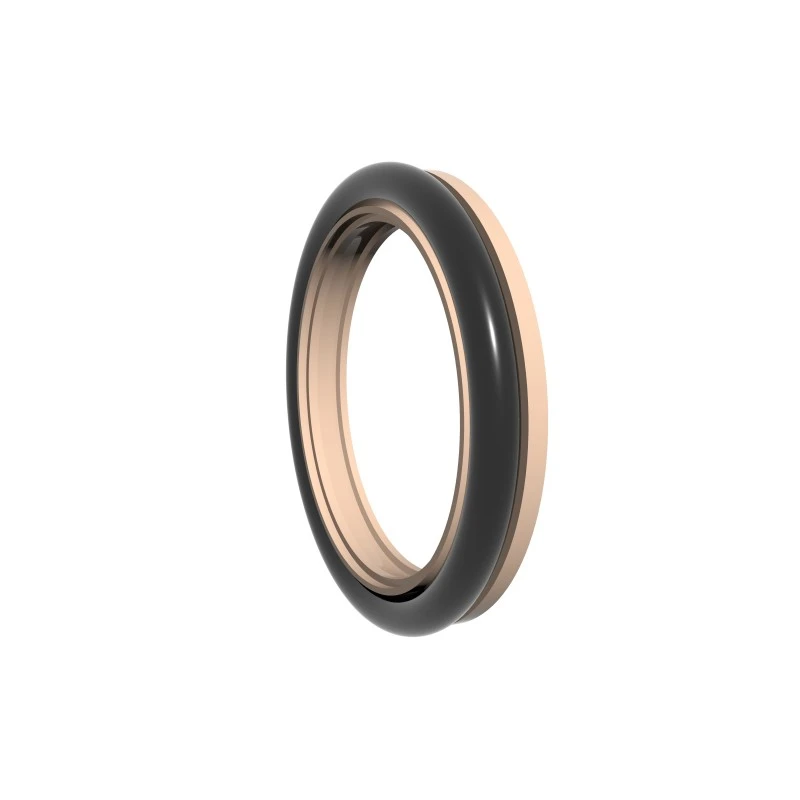

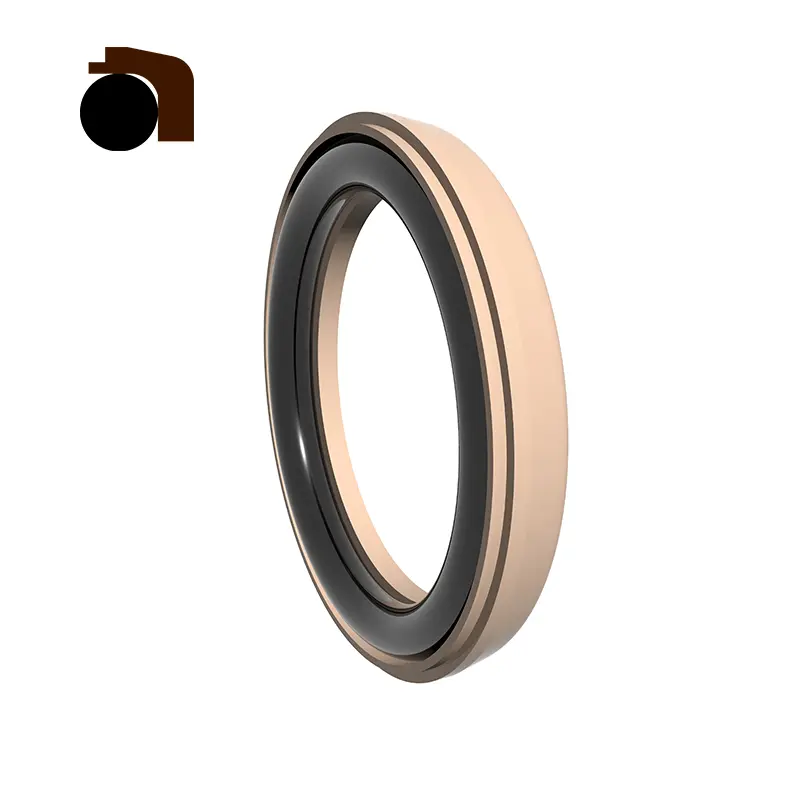

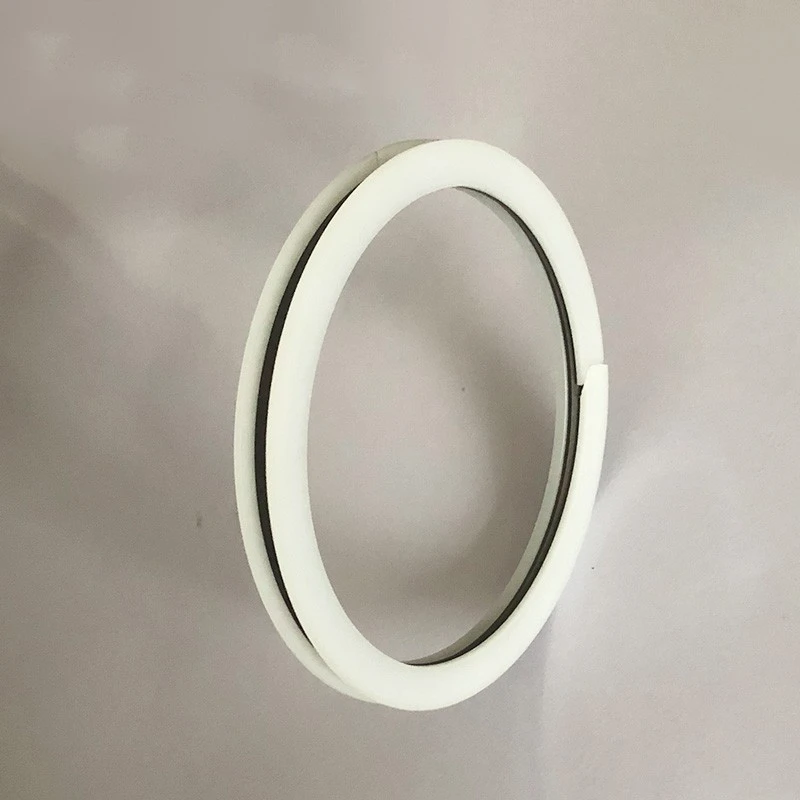

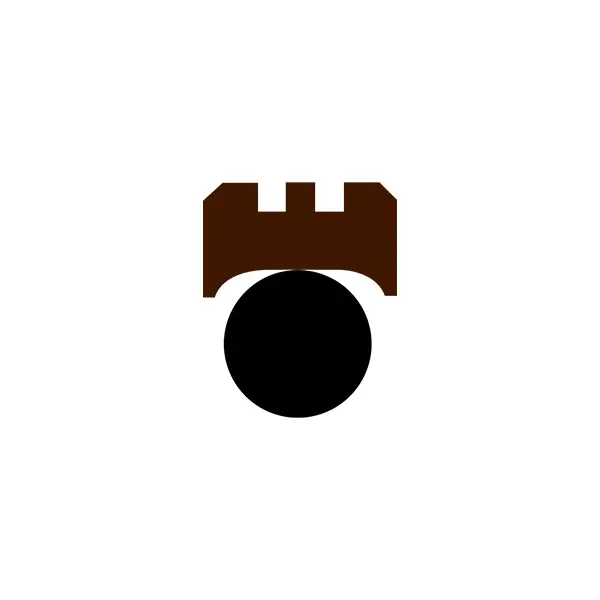

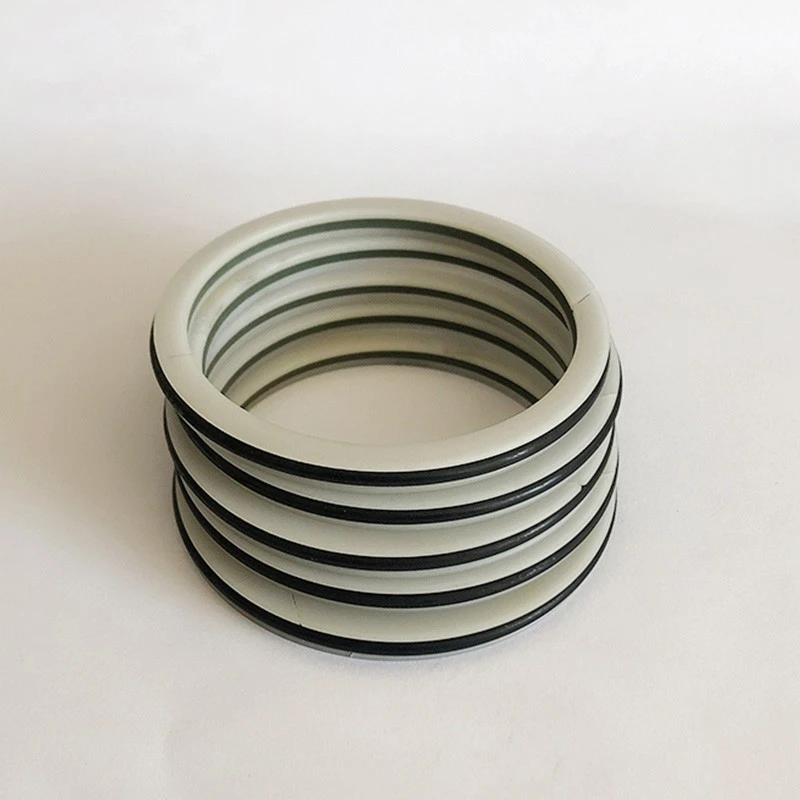

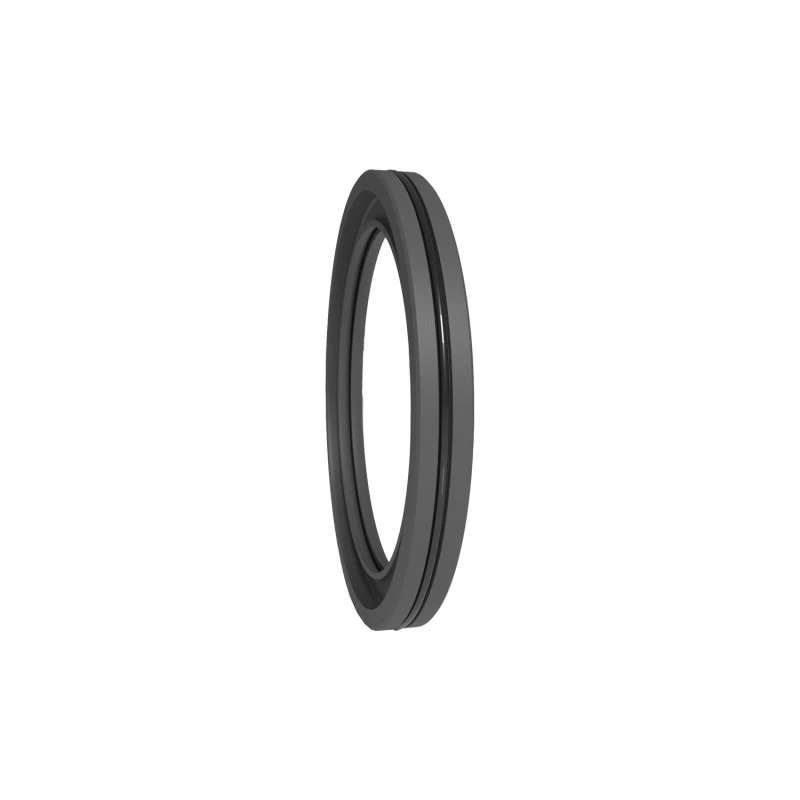

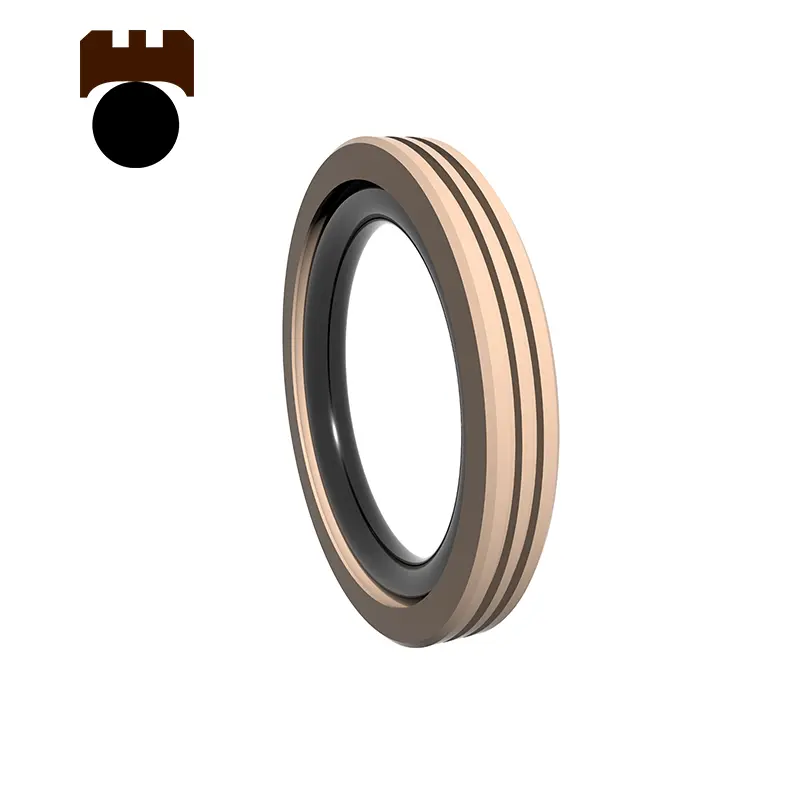

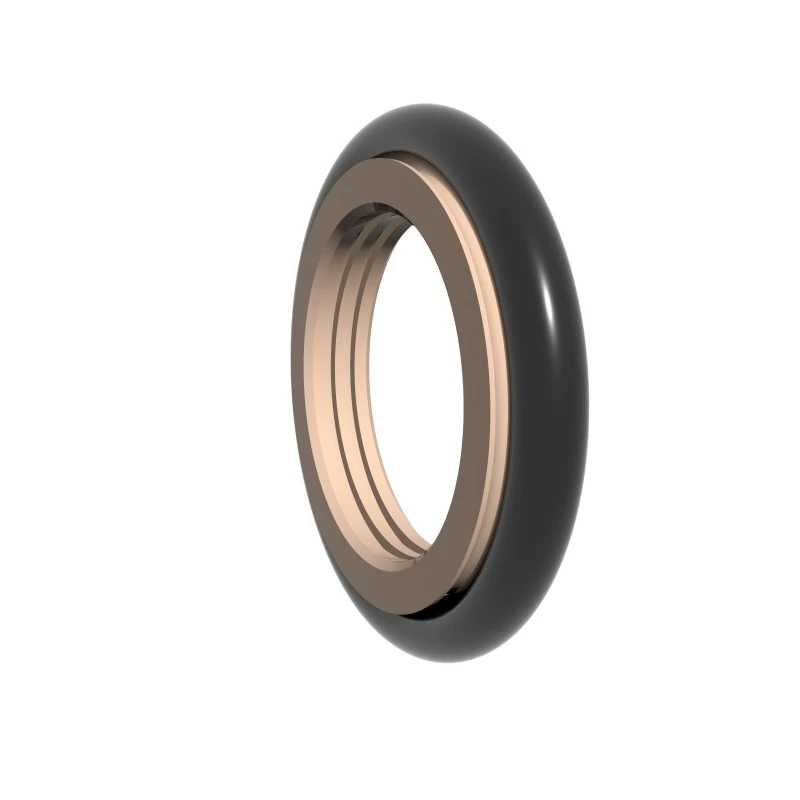

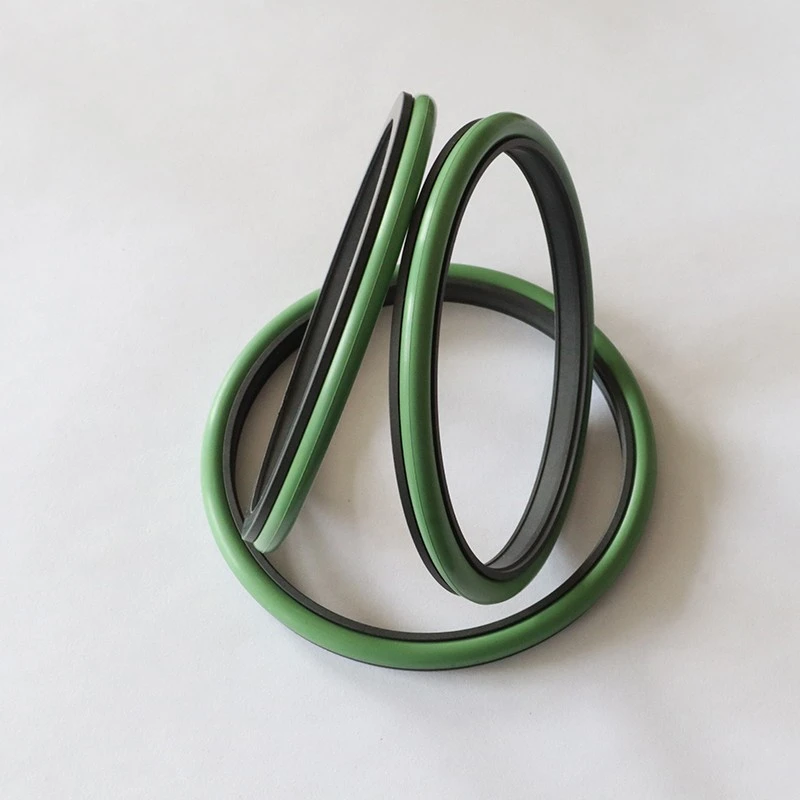

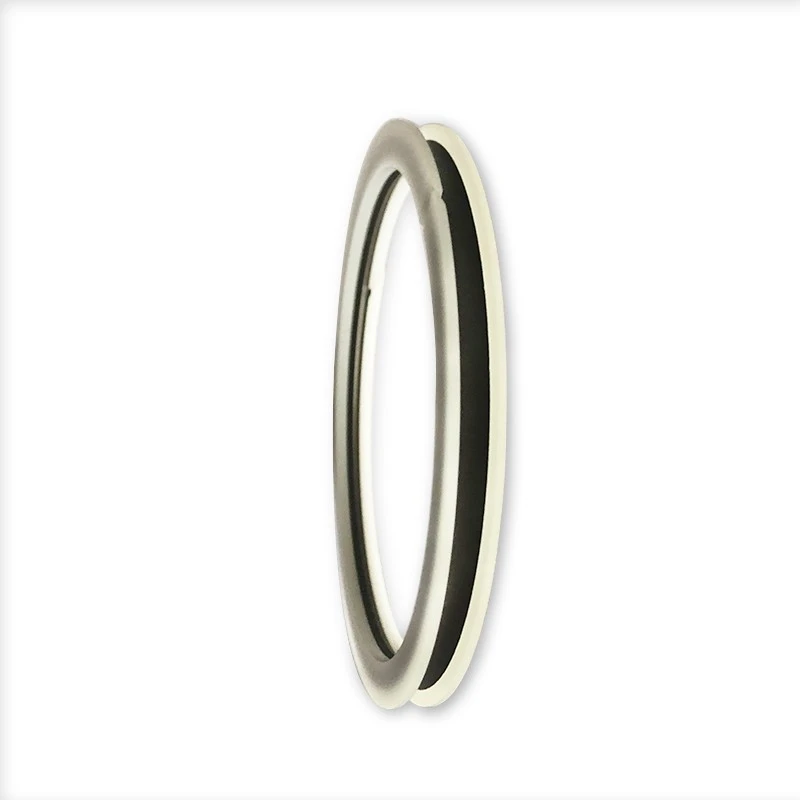

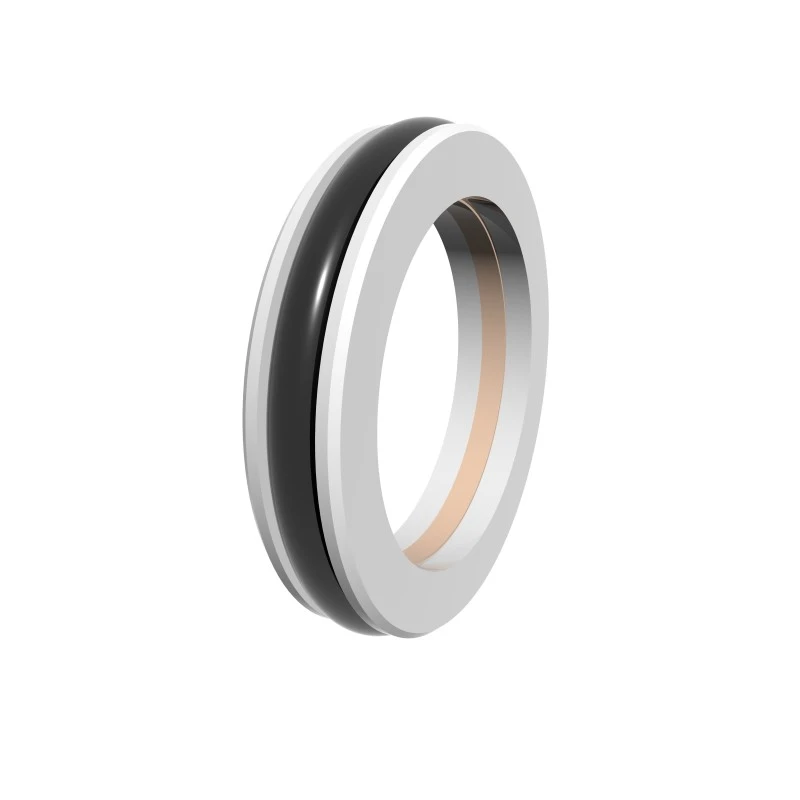

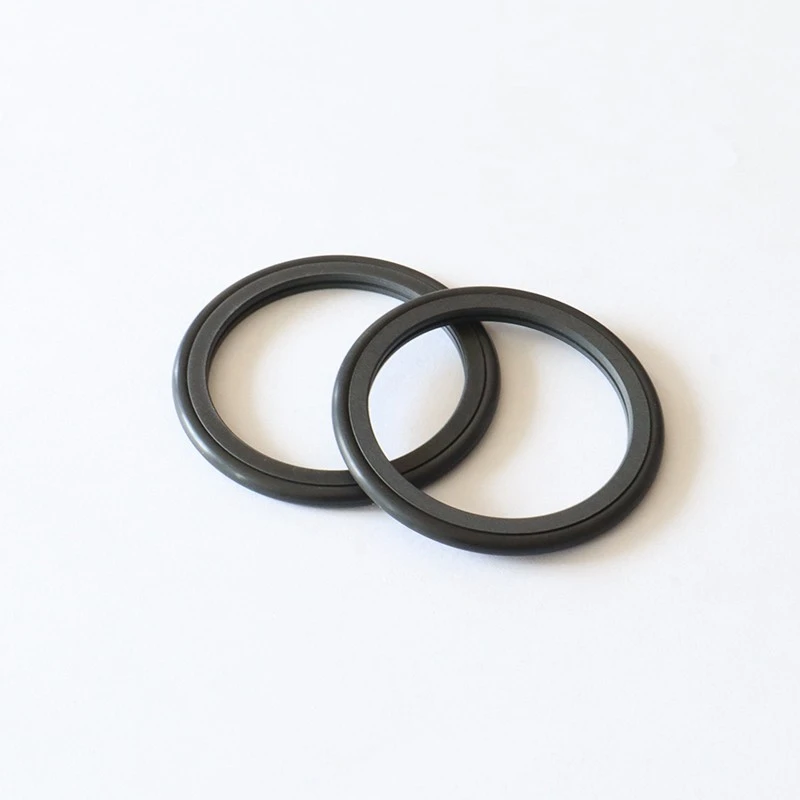

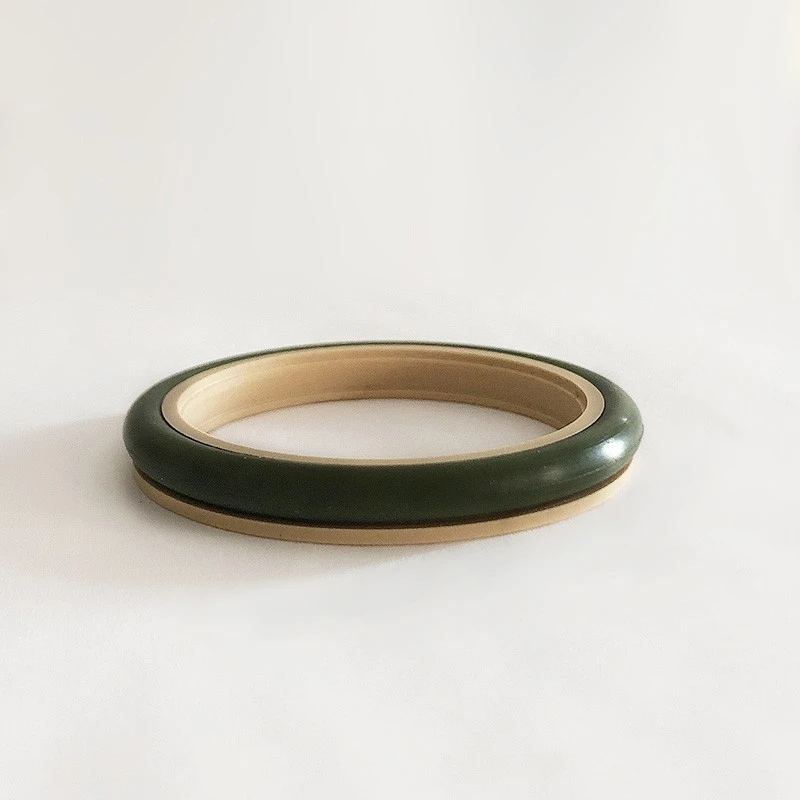

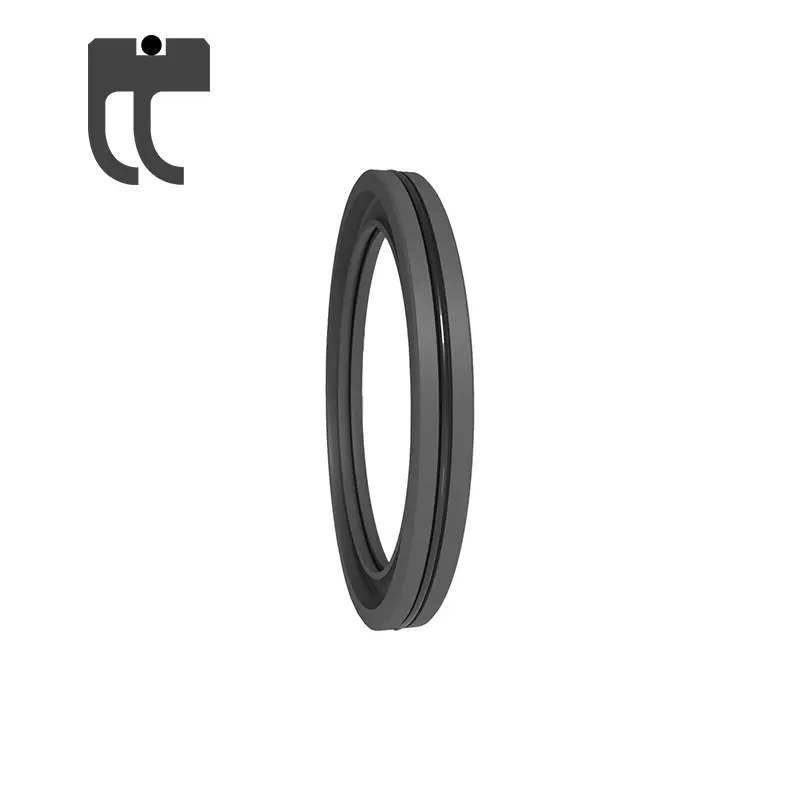

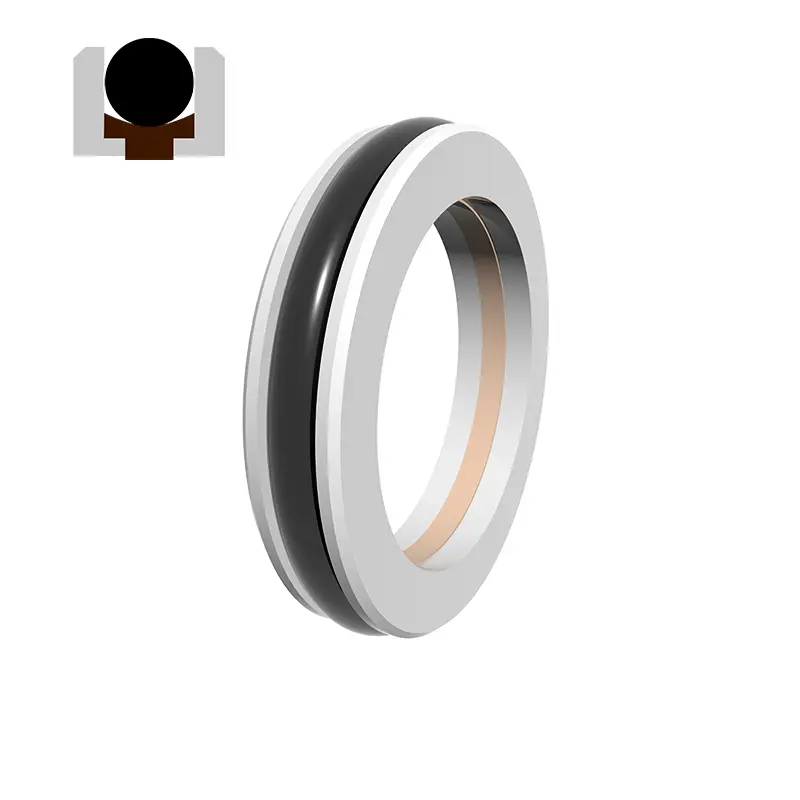

Seria RC2051 wykorzystuje kombinację wypełnionych pierścieni pieczęci i O-ringów zębatego PTFE do uszczelnienia jednokierunkowego. Ma niskie cechy tarcia i wysokie uszczelnienie i jest podzielony na standardowy typ (RC2051-B) i typowy typ (RC2051-G).

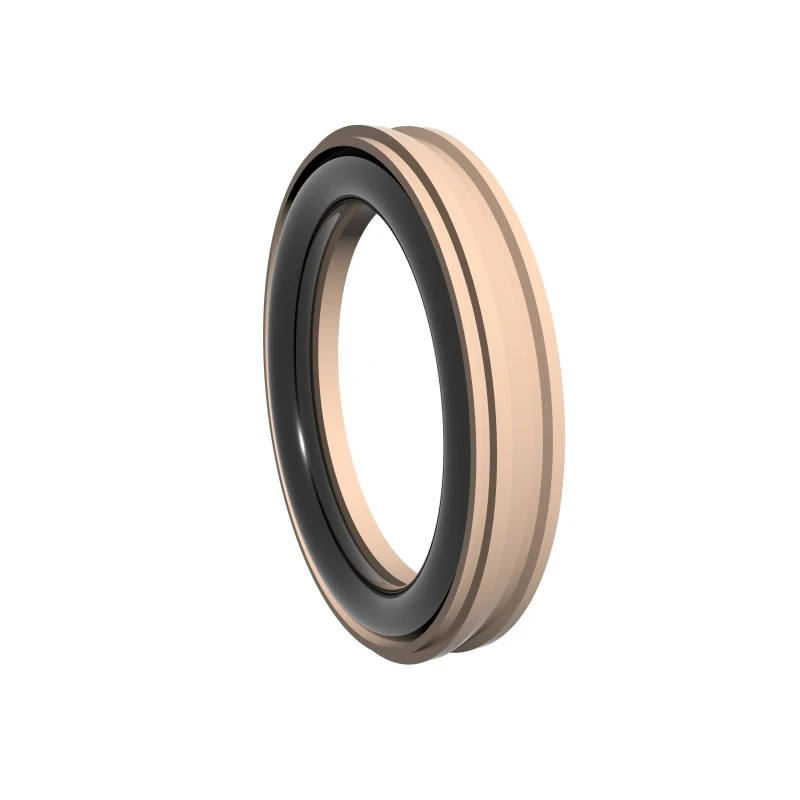

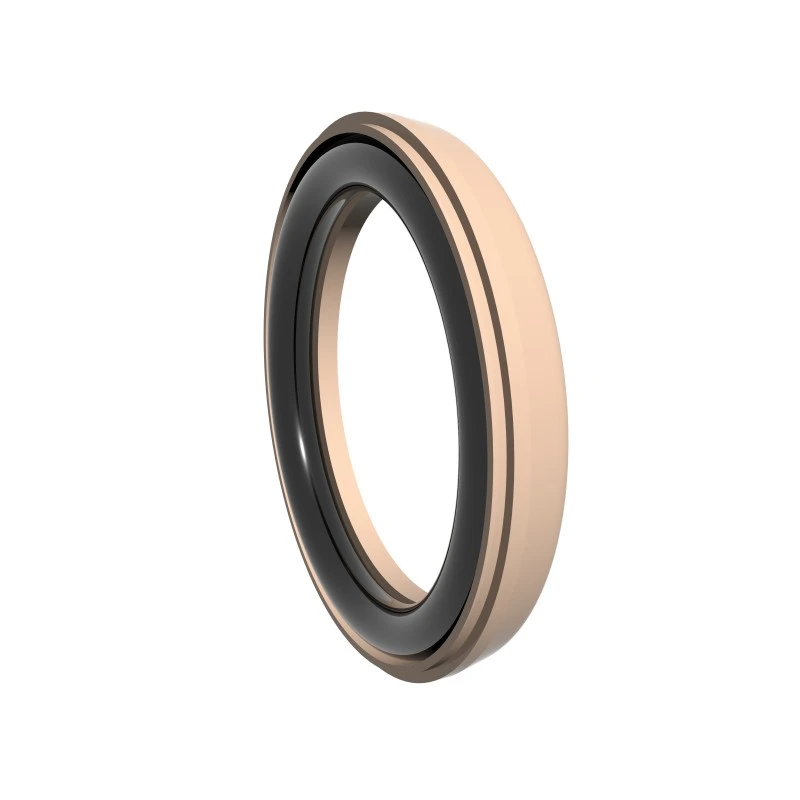

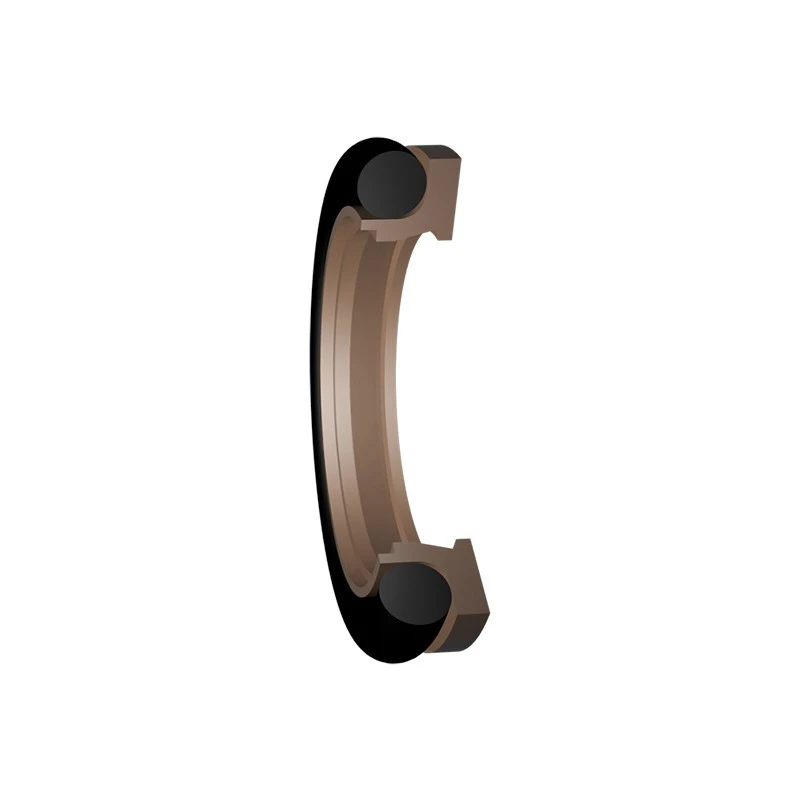

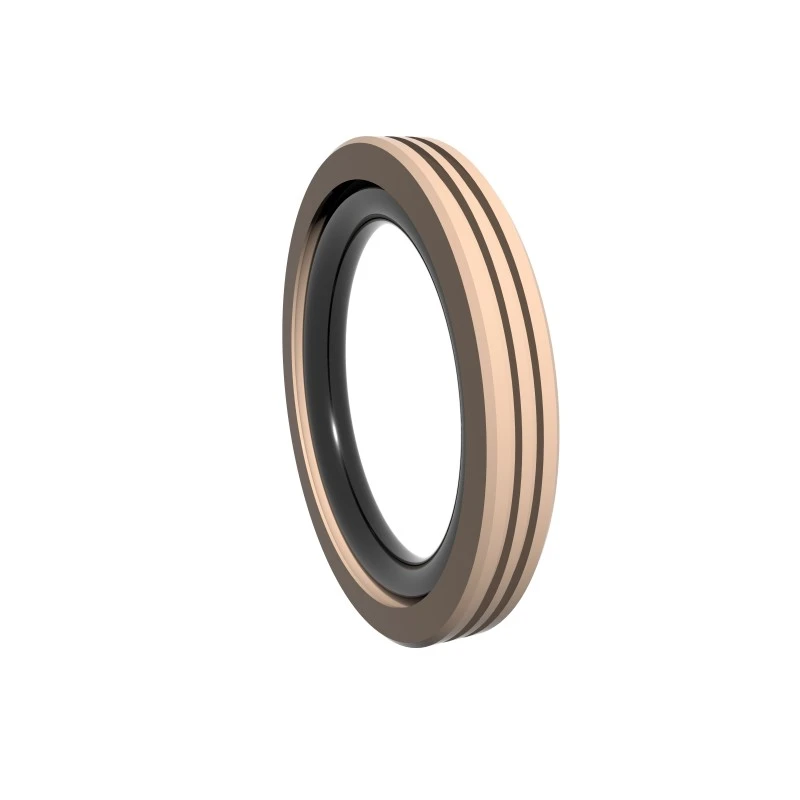

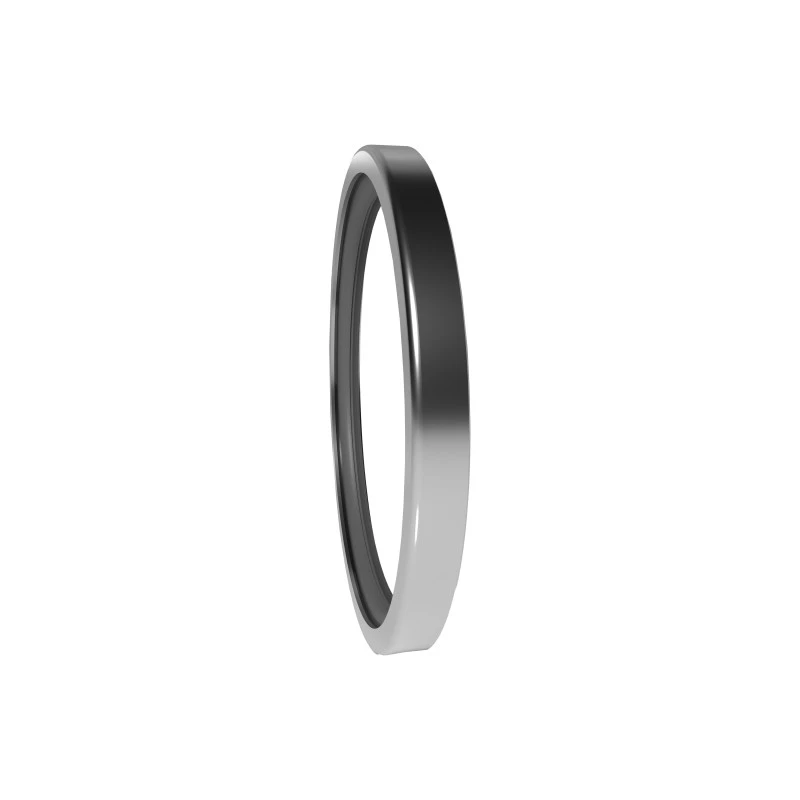

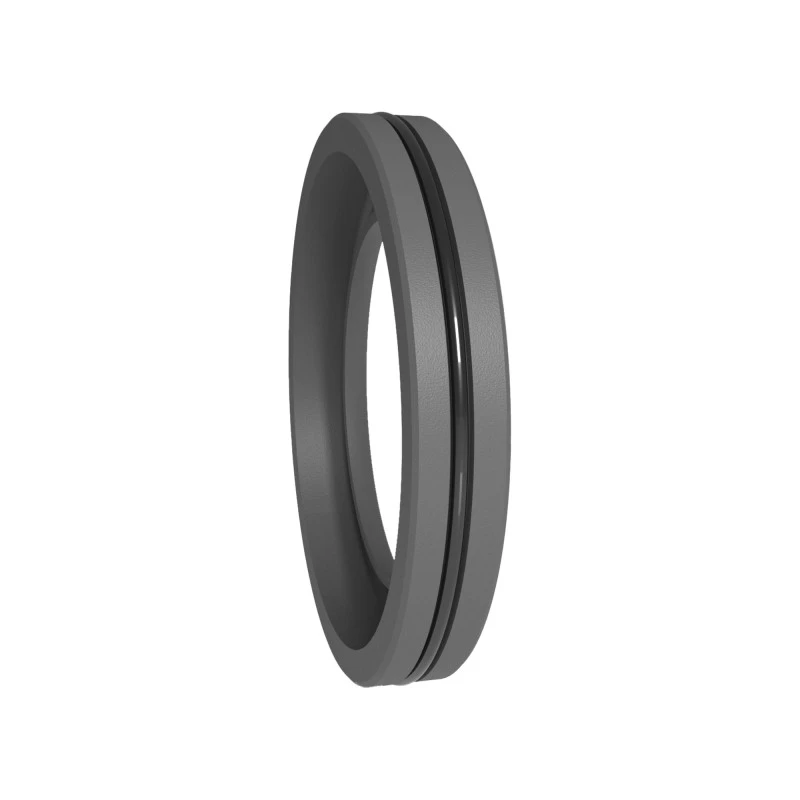

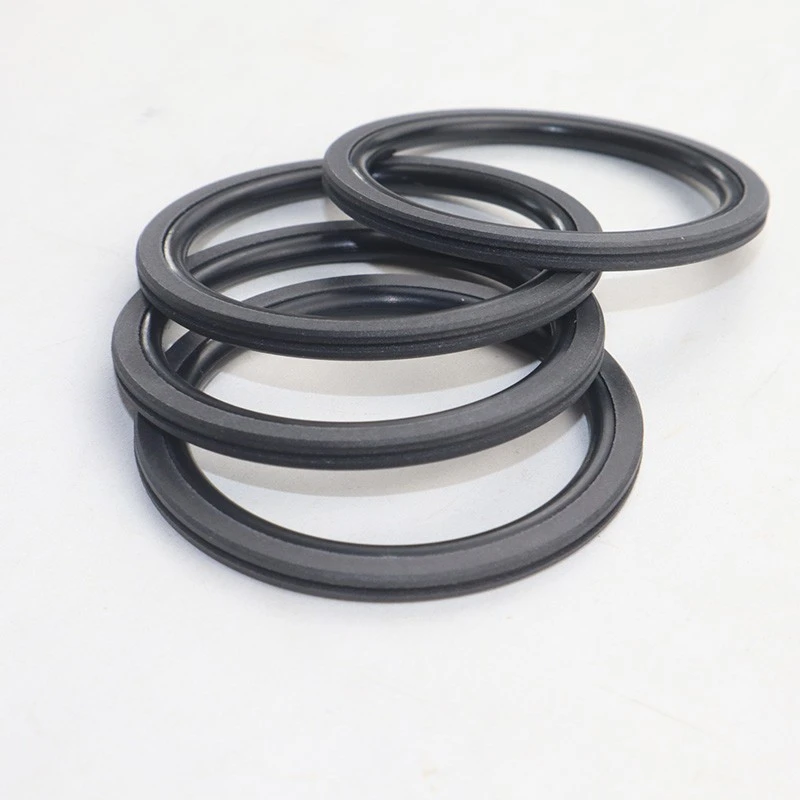

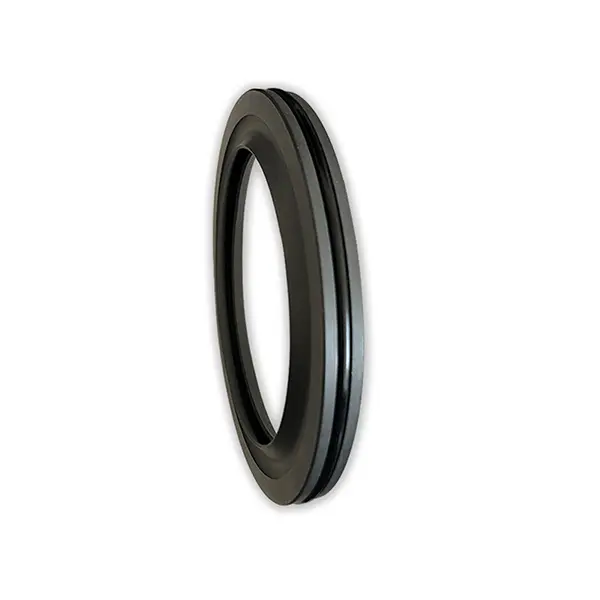

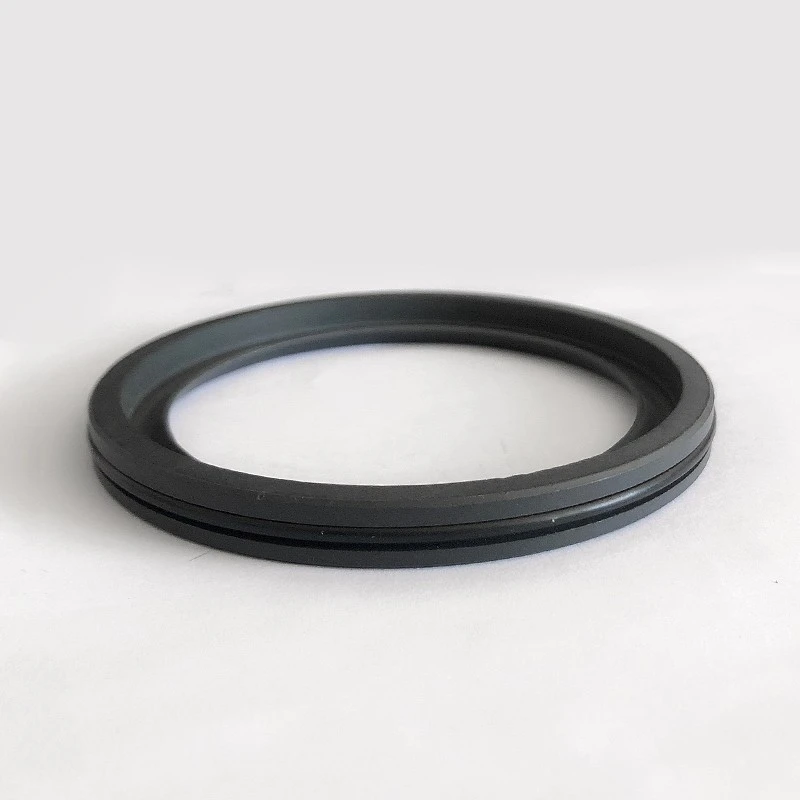

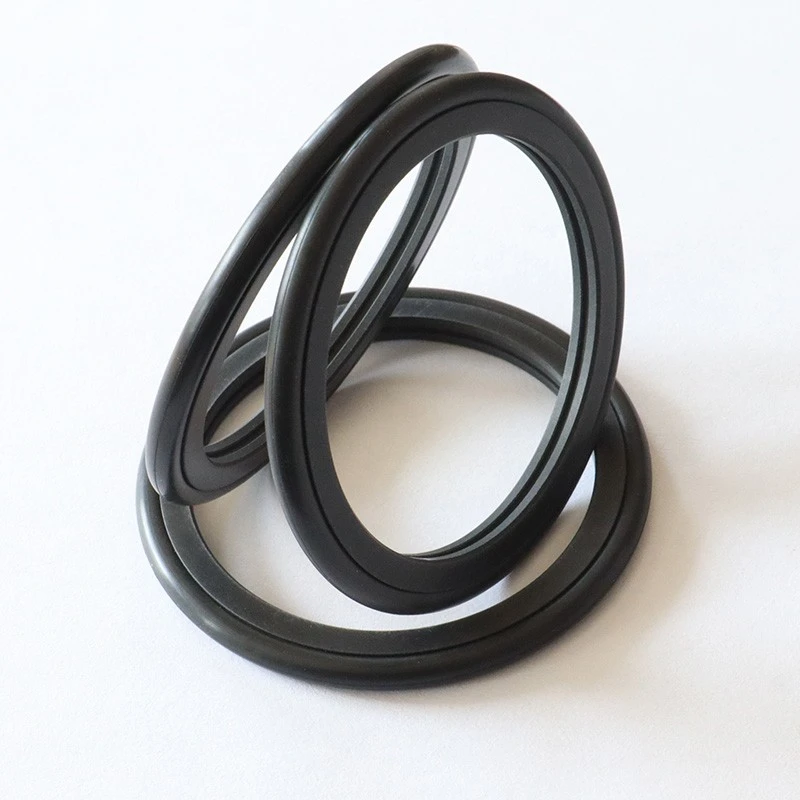

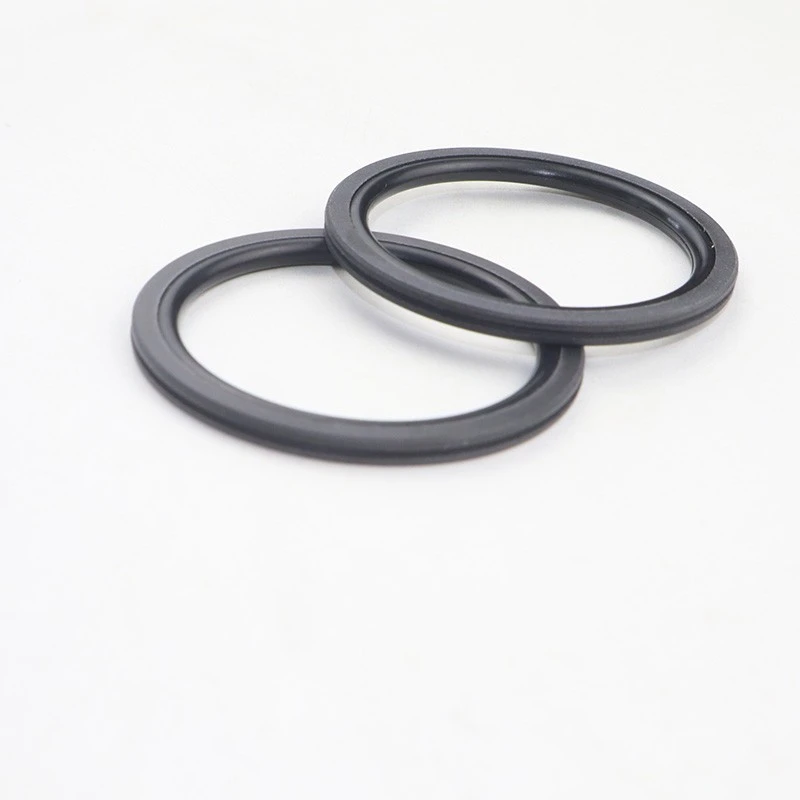

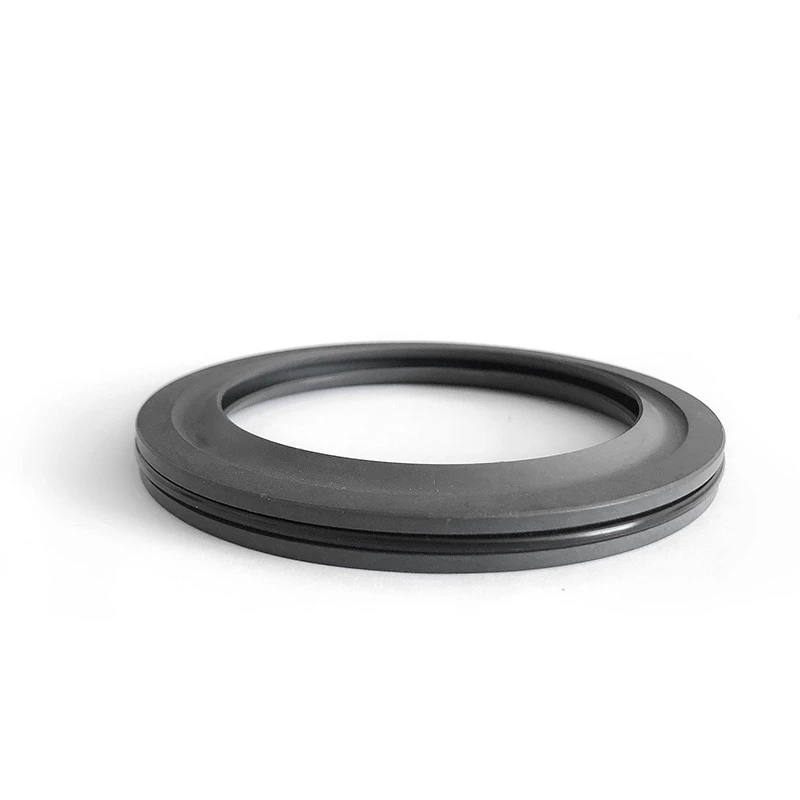

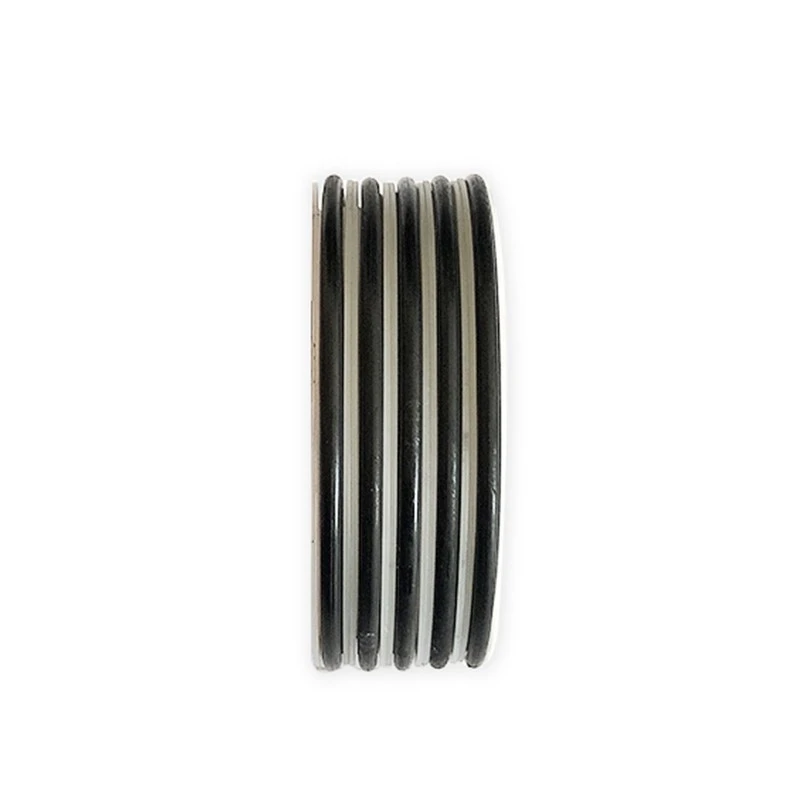

Seria RC2052 i RC2054 są wyposażone w kwadratowe pierścienie uszczelniające z rowkami do magazynowania oleju, które są odpowiednie do hydraulicznego obrotowego uszczelnienia dwukierunkowego. Struktura jest kompaktowa i wspiera środowisko ciśnienia wody.

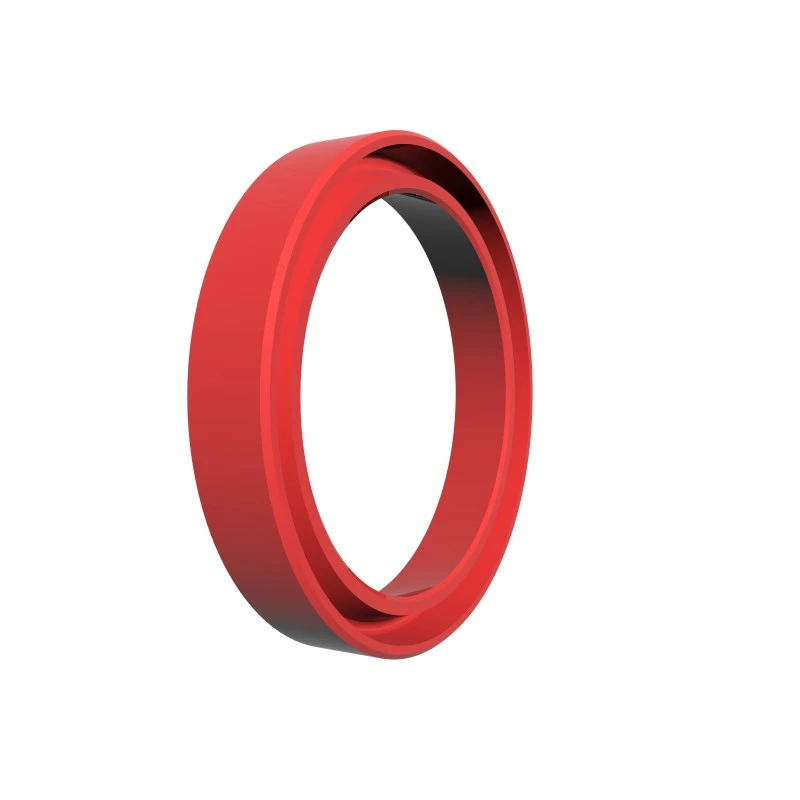

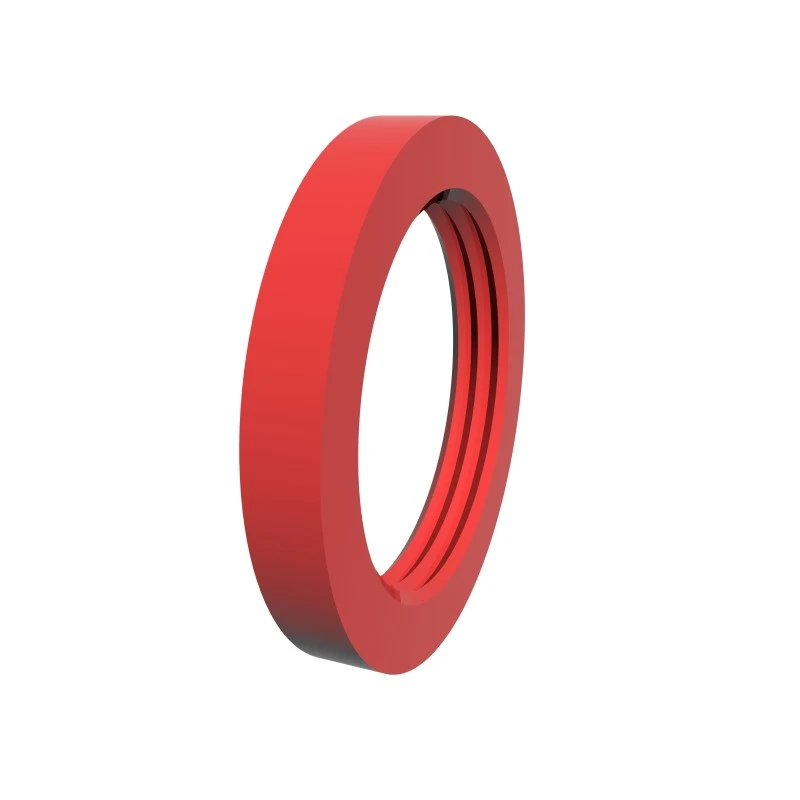

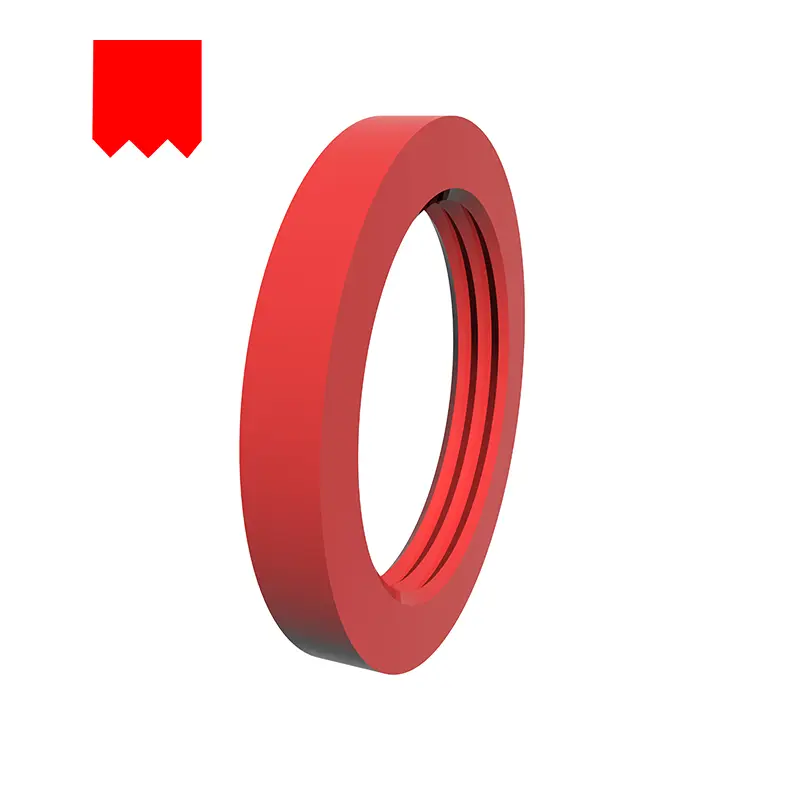

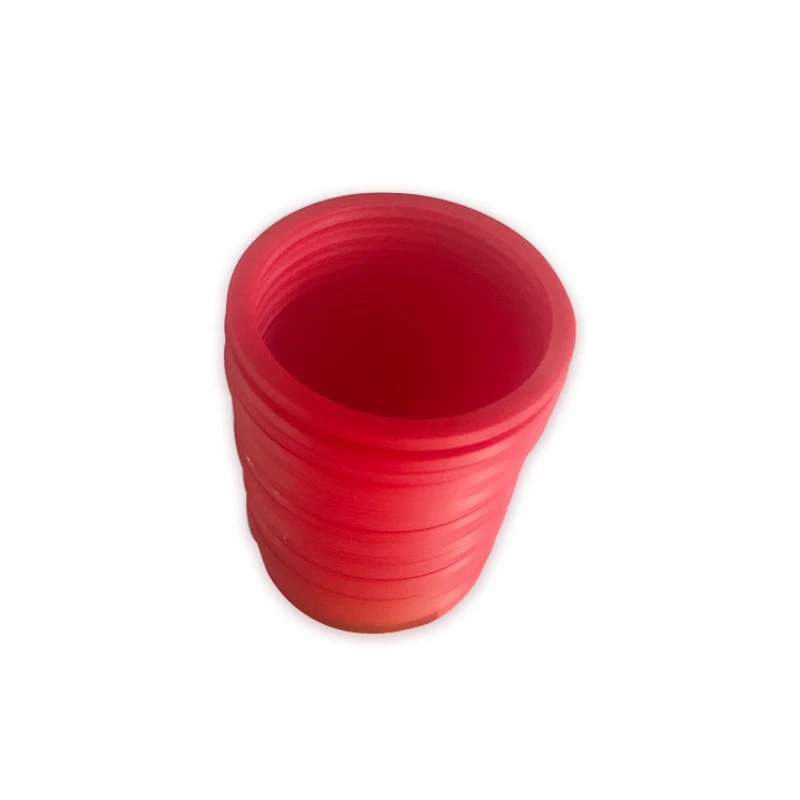

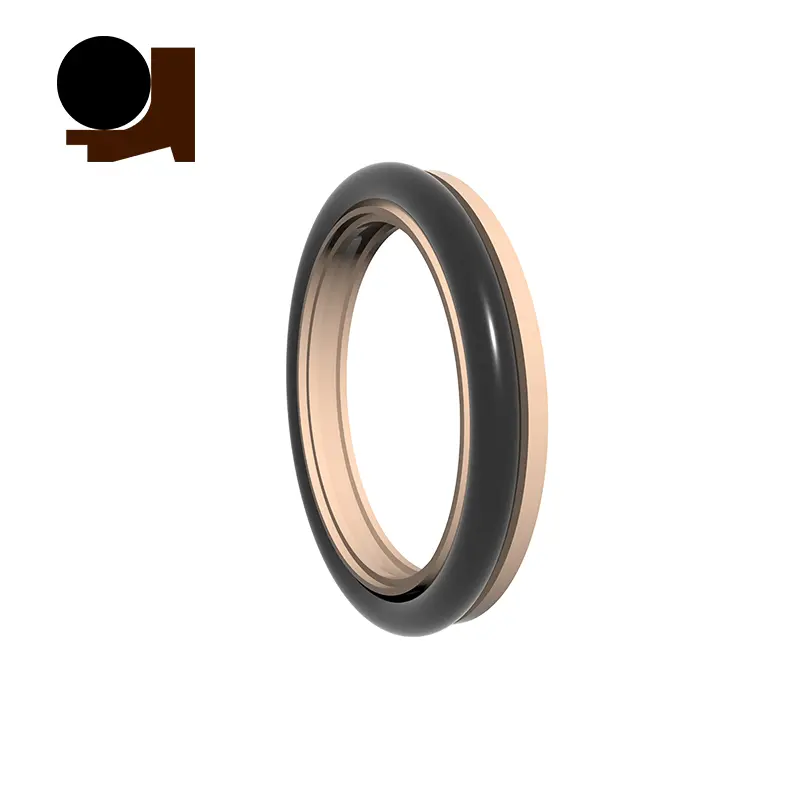

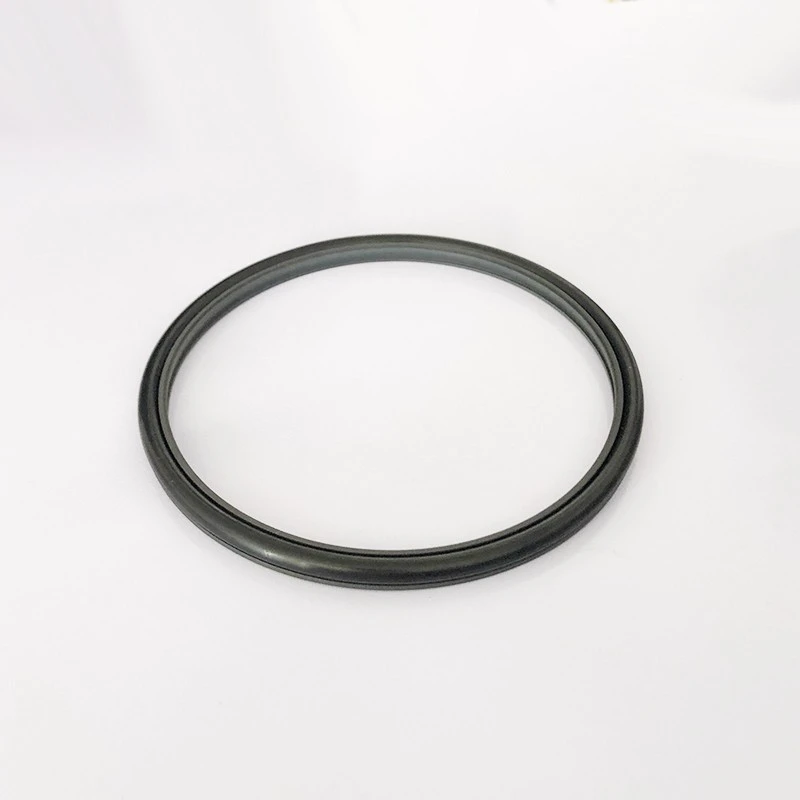

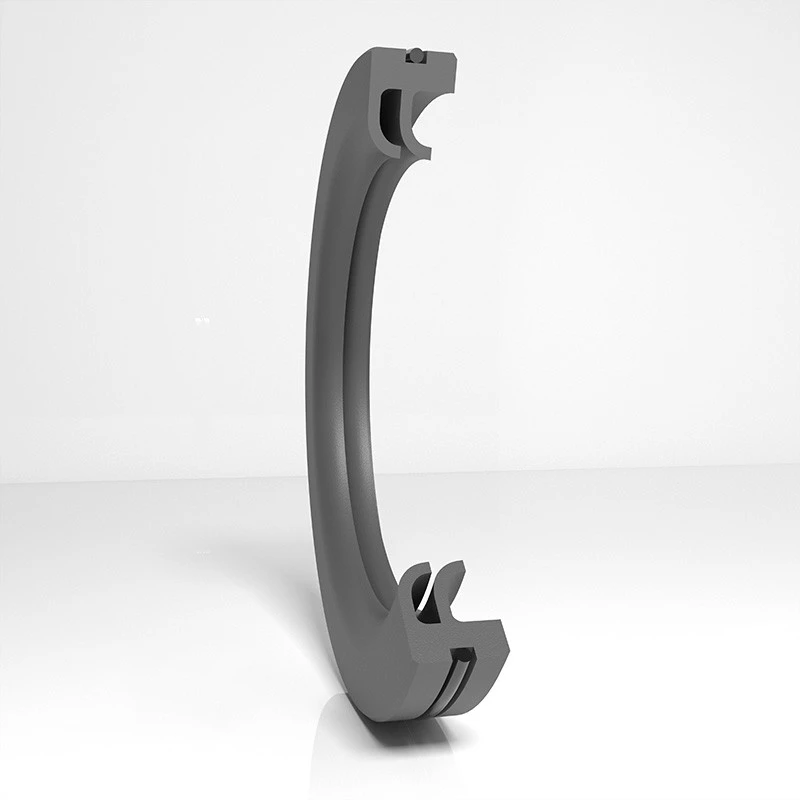

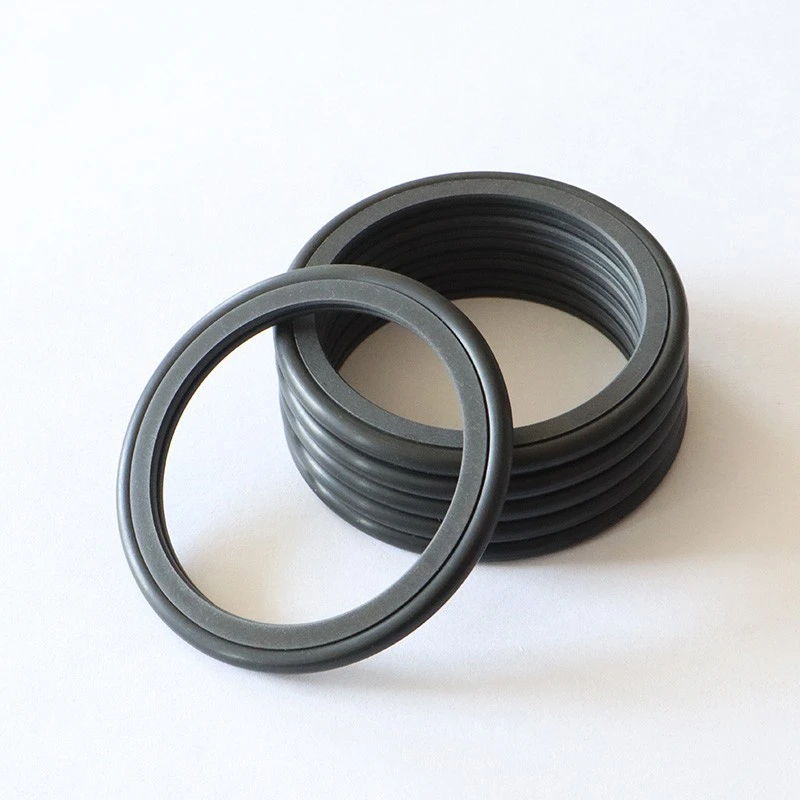

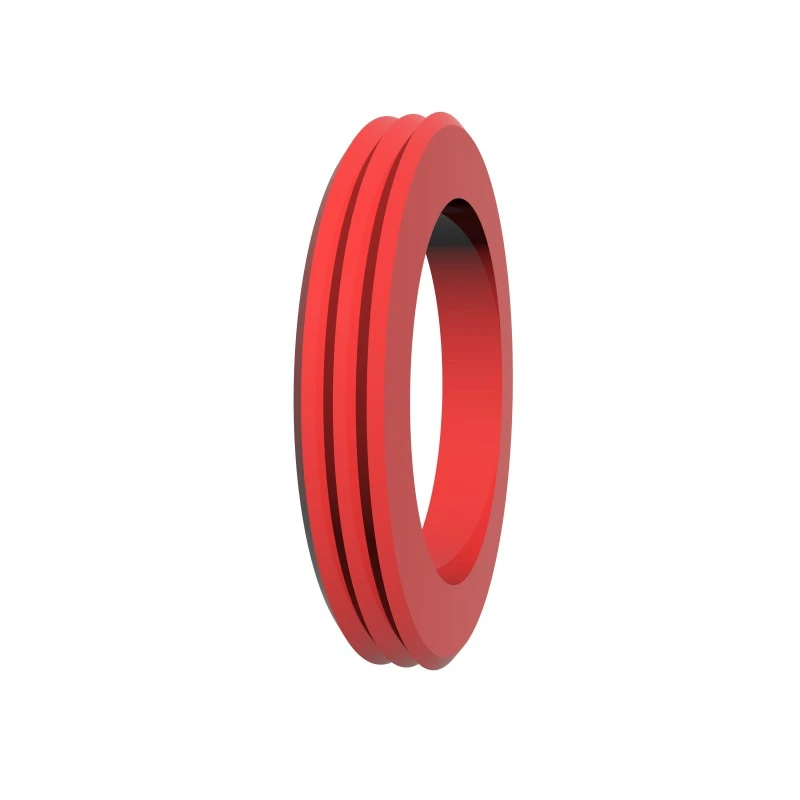

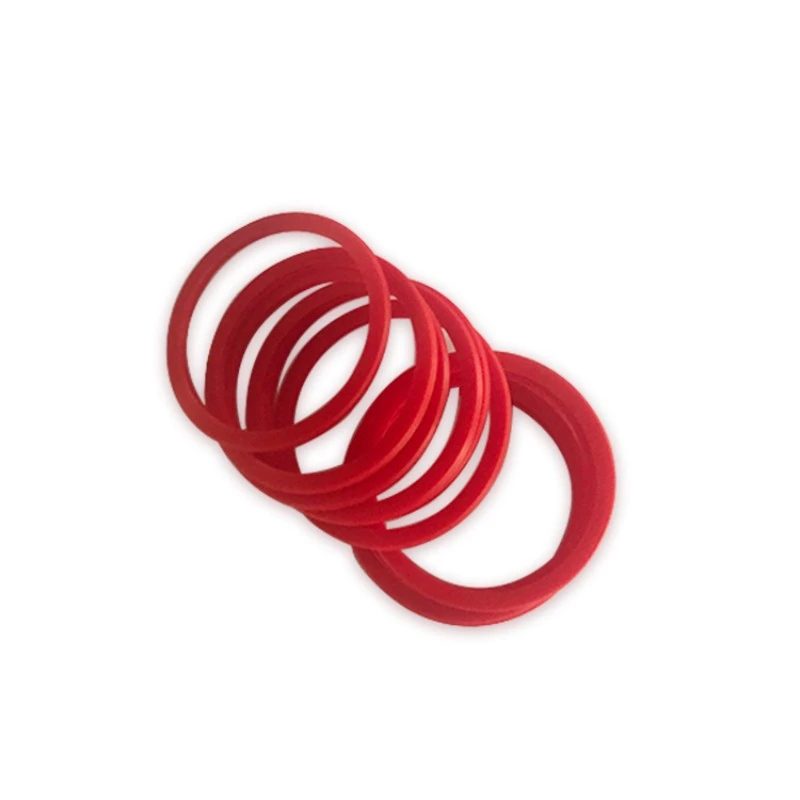

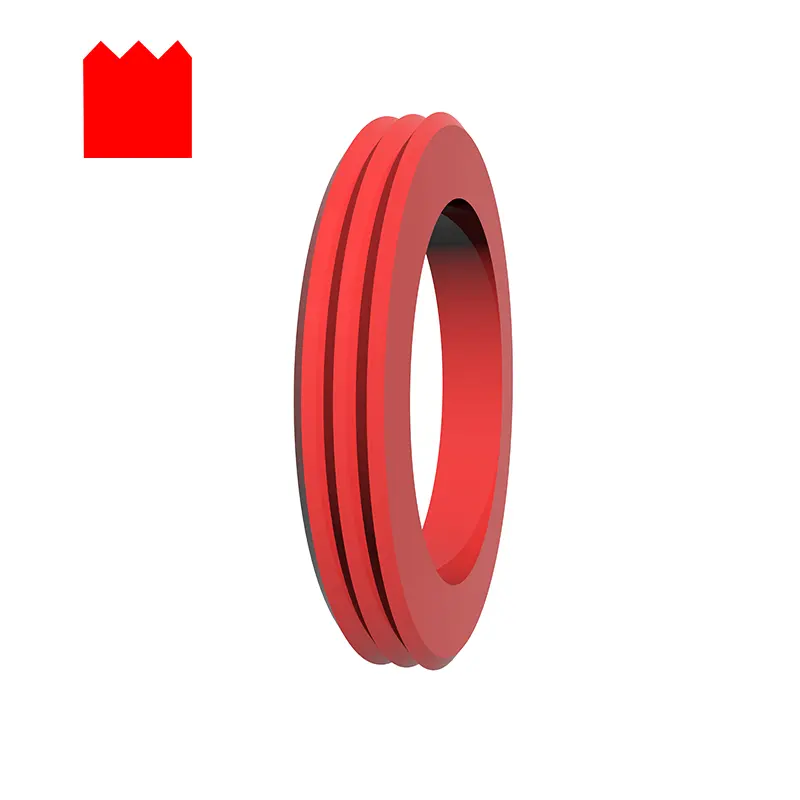

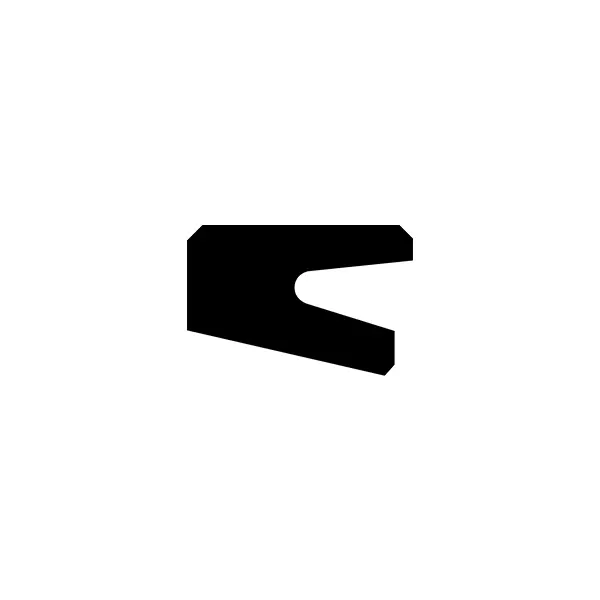

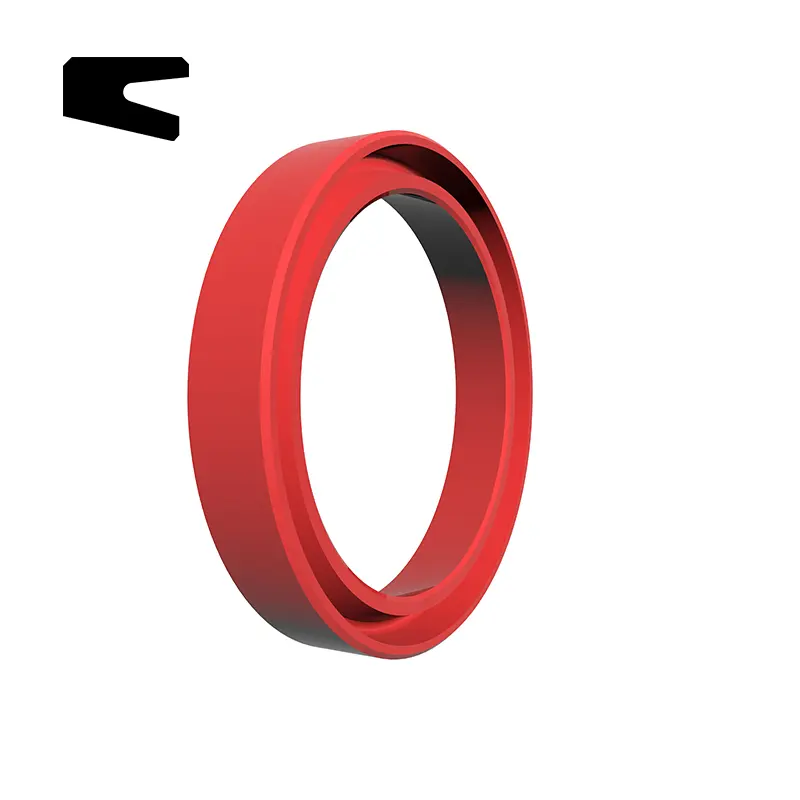

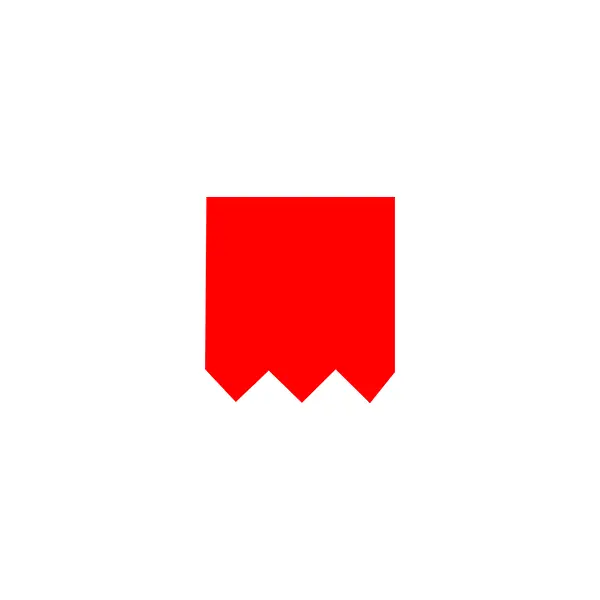

Seria RCX17 i RCX18 jest wykonana z wysokowydajnych materiałów PU, z zębami konstrukcją przekroju dla łatwej instalacji. Są odpowiednie do obrotowego wału i uszczelnienia otworu obrotowego, a konstrukcja rowka jest wymienna.

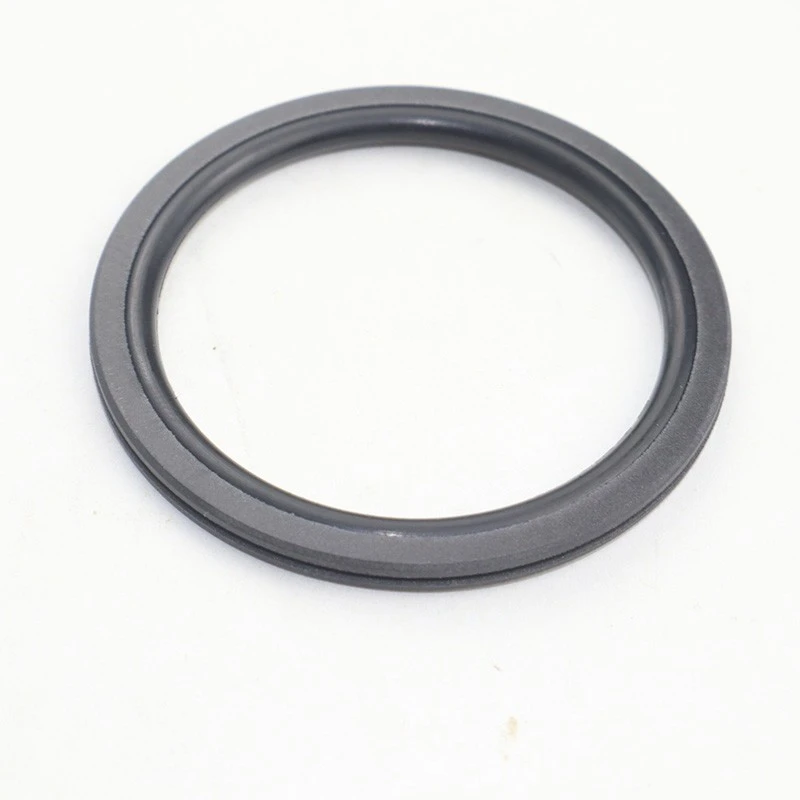

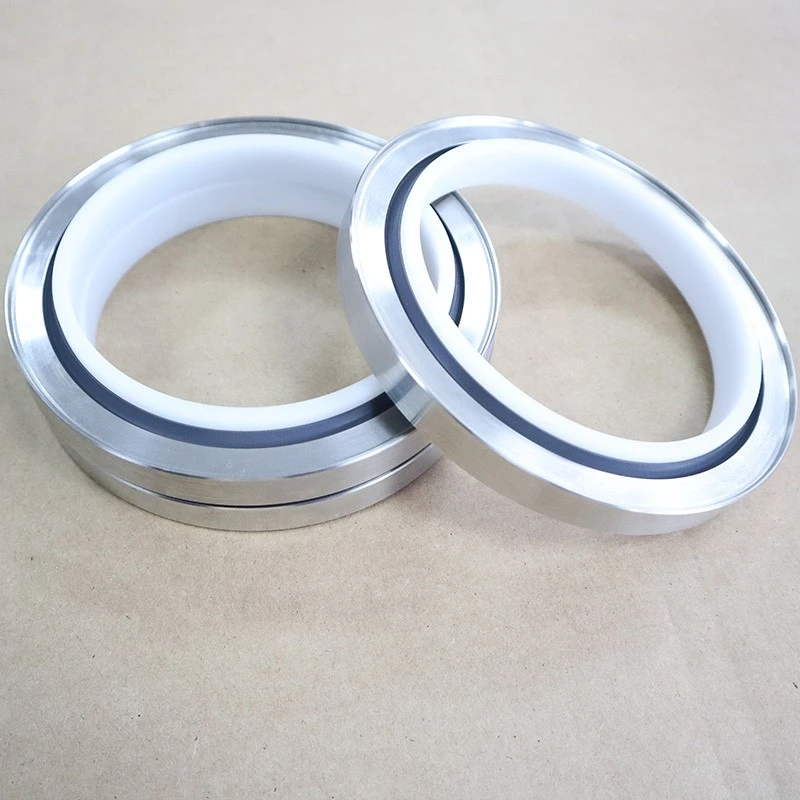

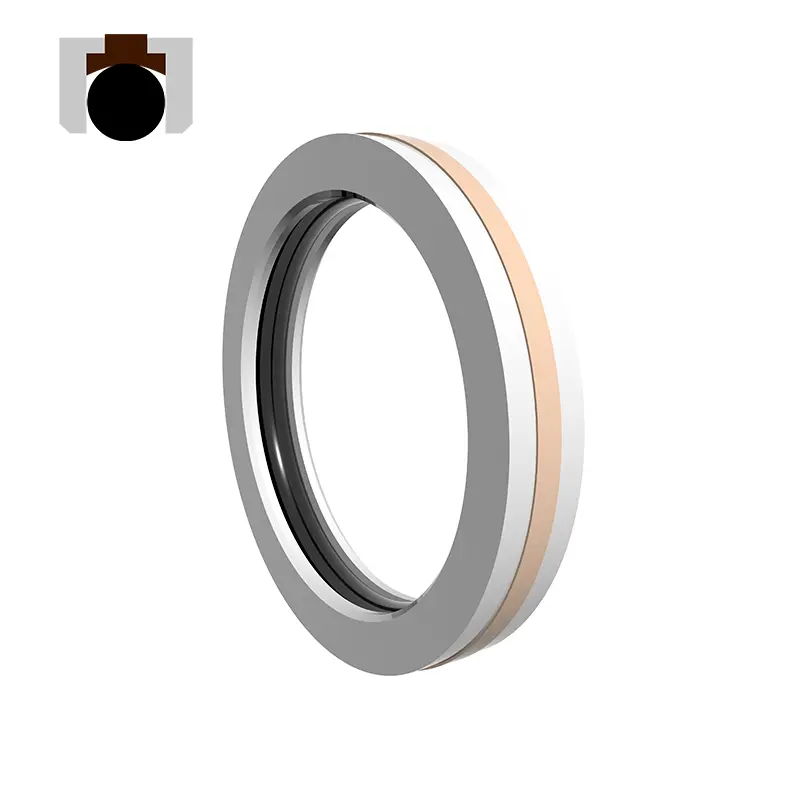

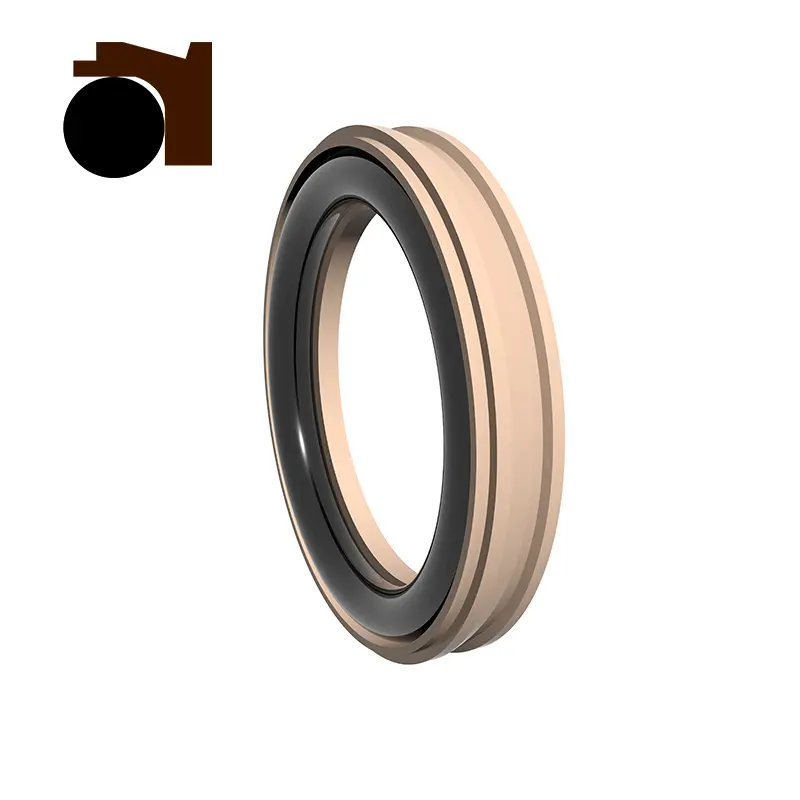

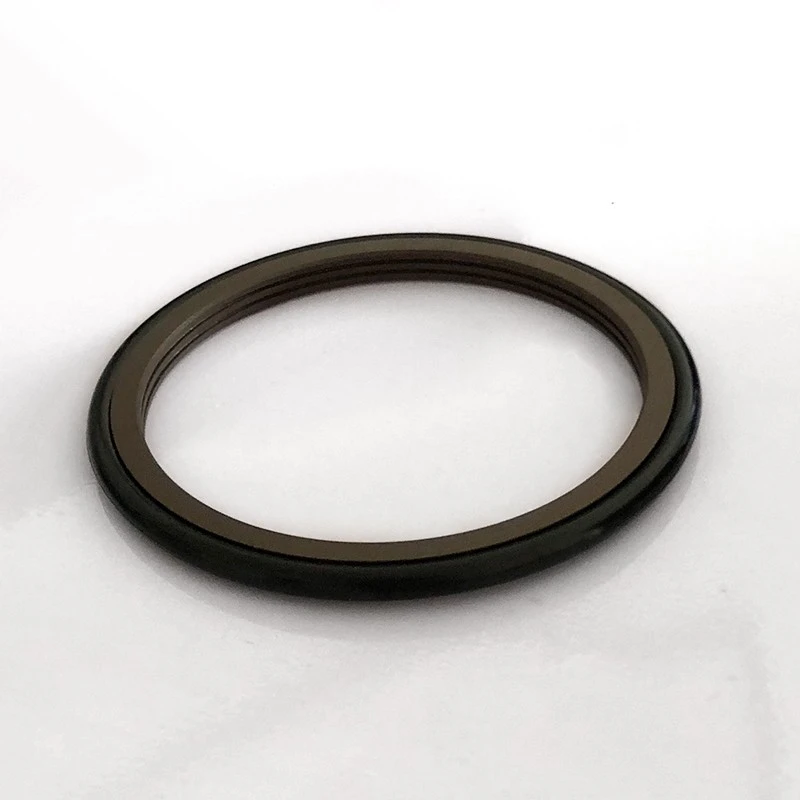

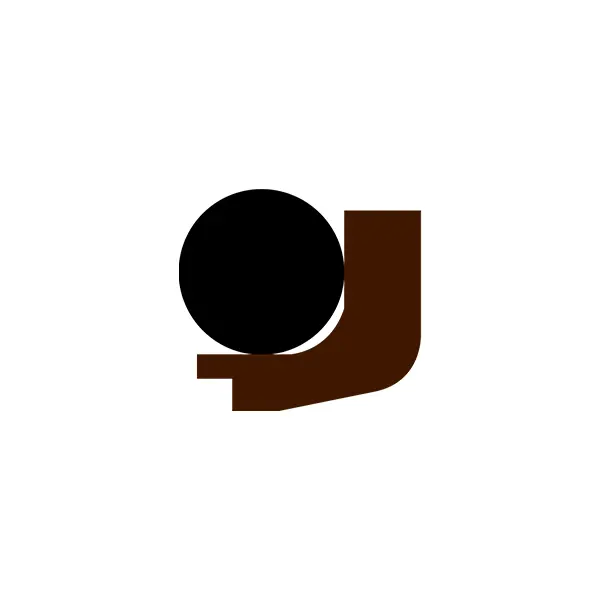

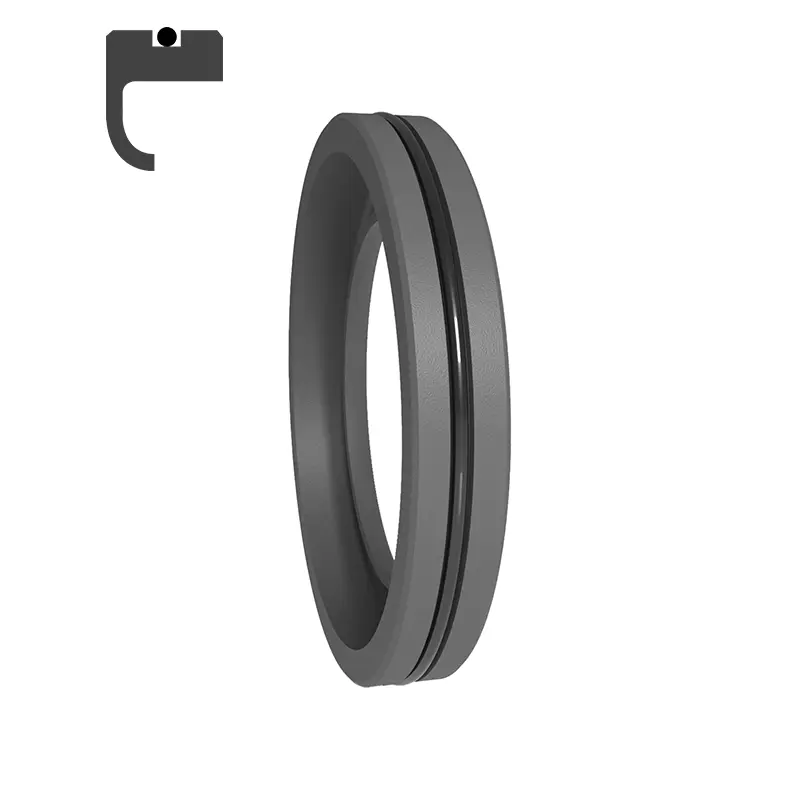

Seria RDI i RDA składa się z pierścieni uszczelniających PTFE, pierścienie wsporników plastikowych w kształcie litery L, które są odpowiednie do wysokiego ciśnienia, nisko prędkości, obracającego się uszczelnienia dwukierunkowego, odporności wysokiego ciśnienia, niskiego tarcia i długiej żywotności.

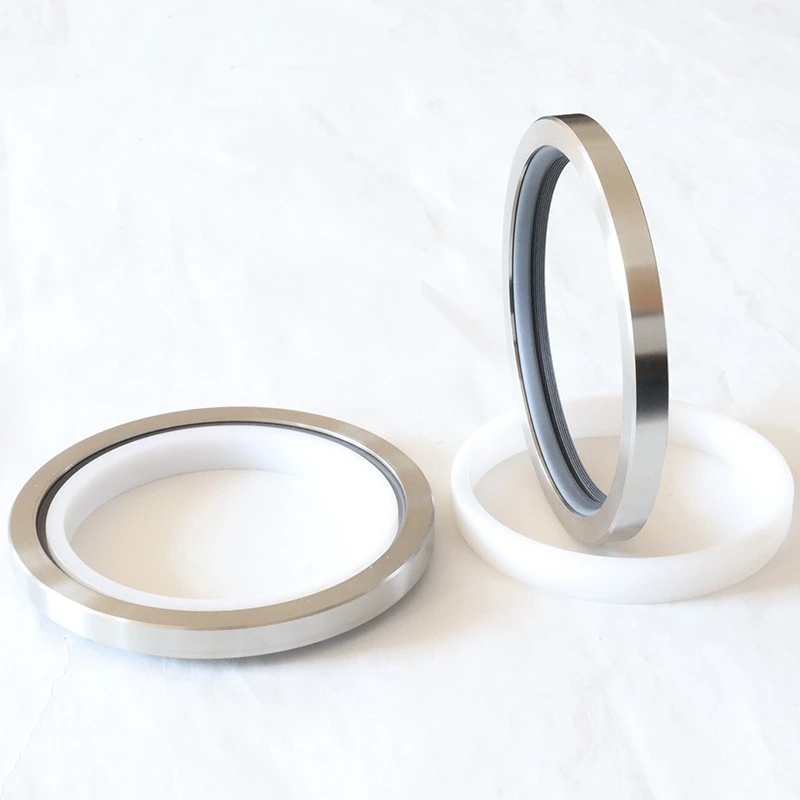

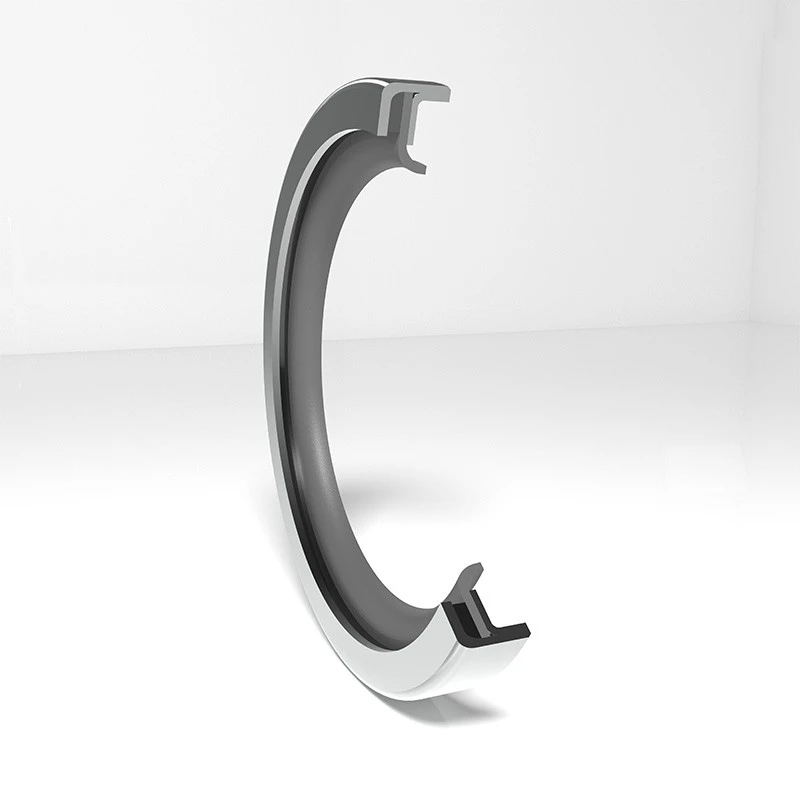

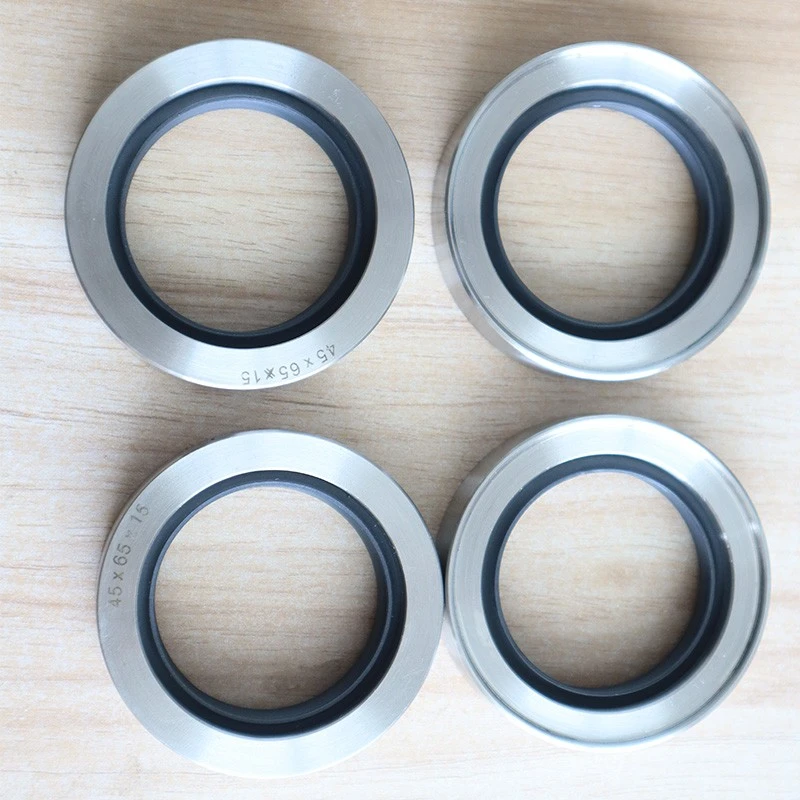

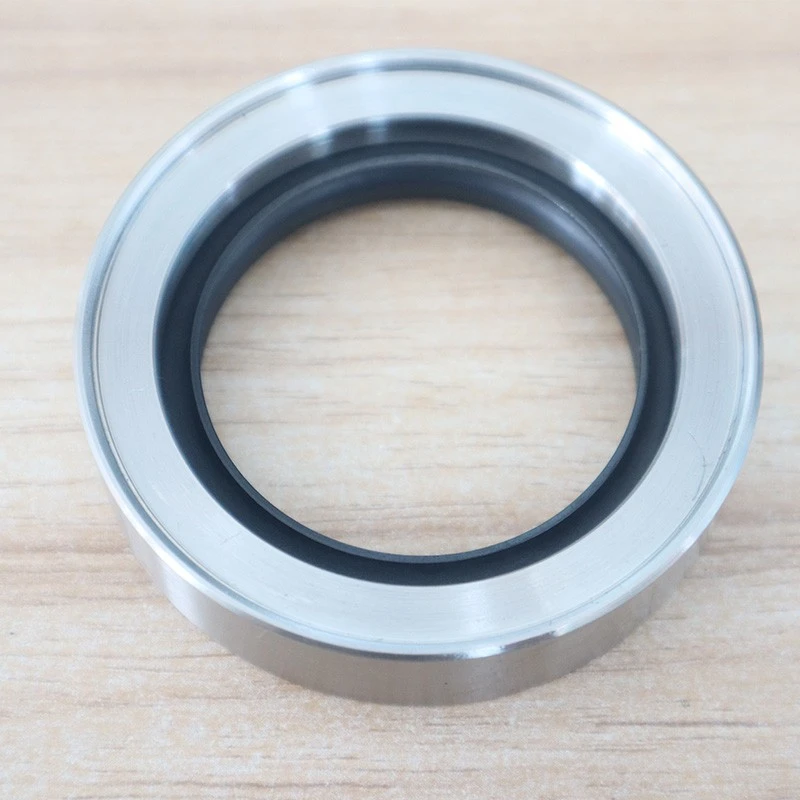

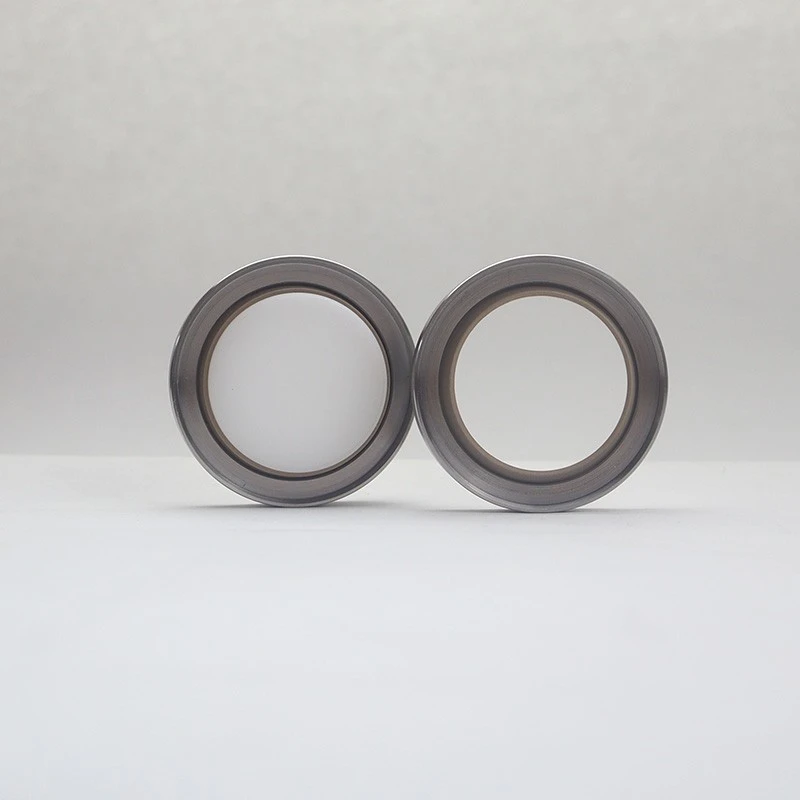

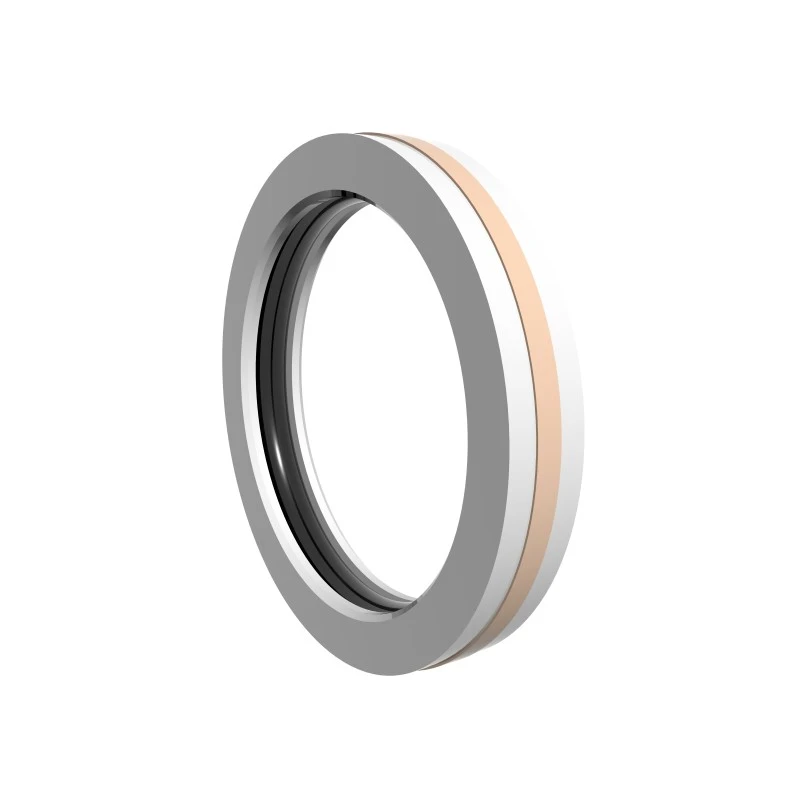

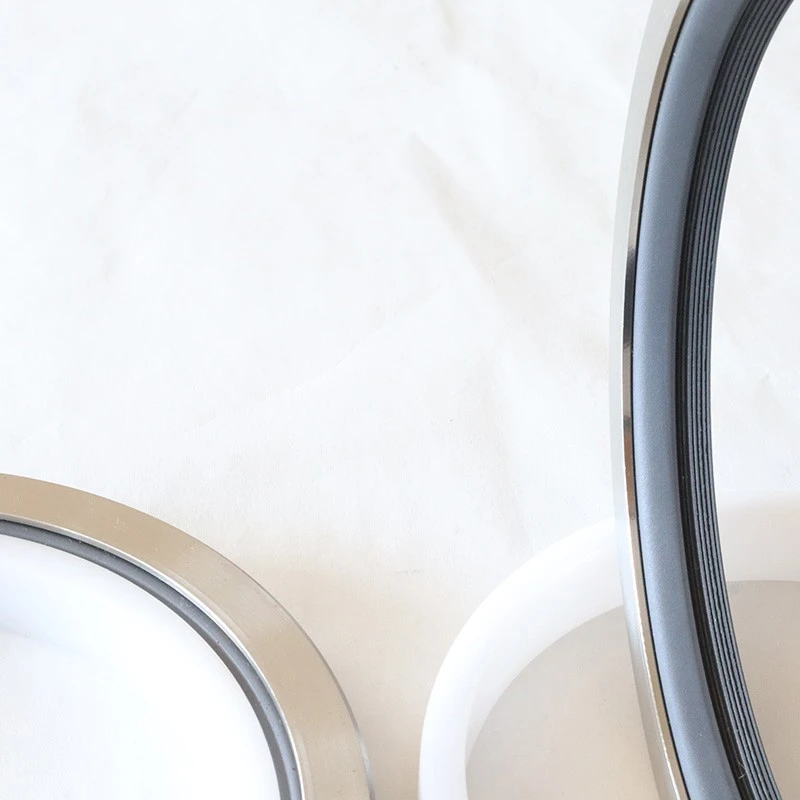

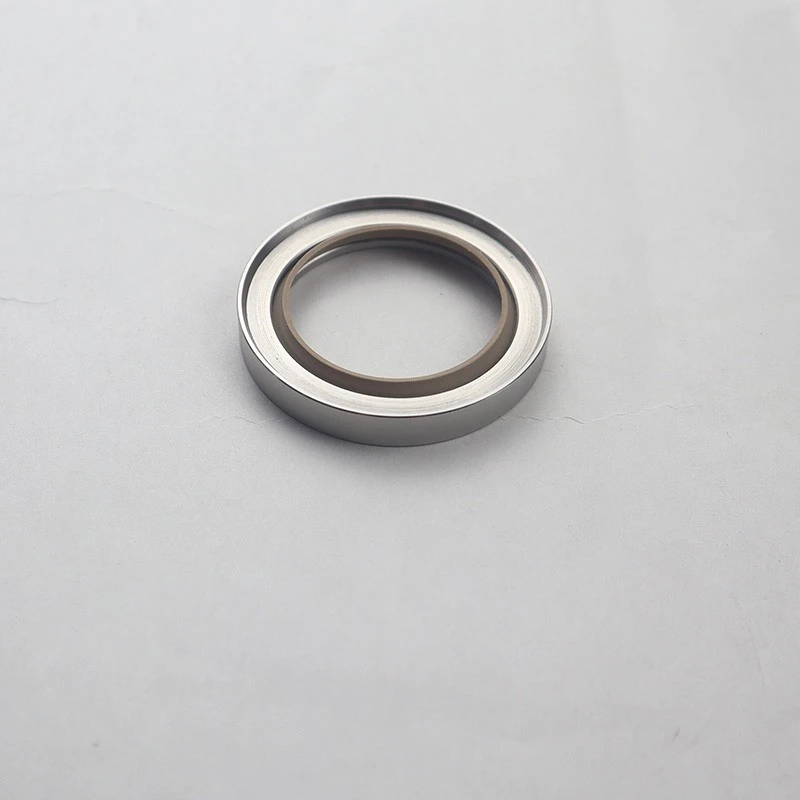

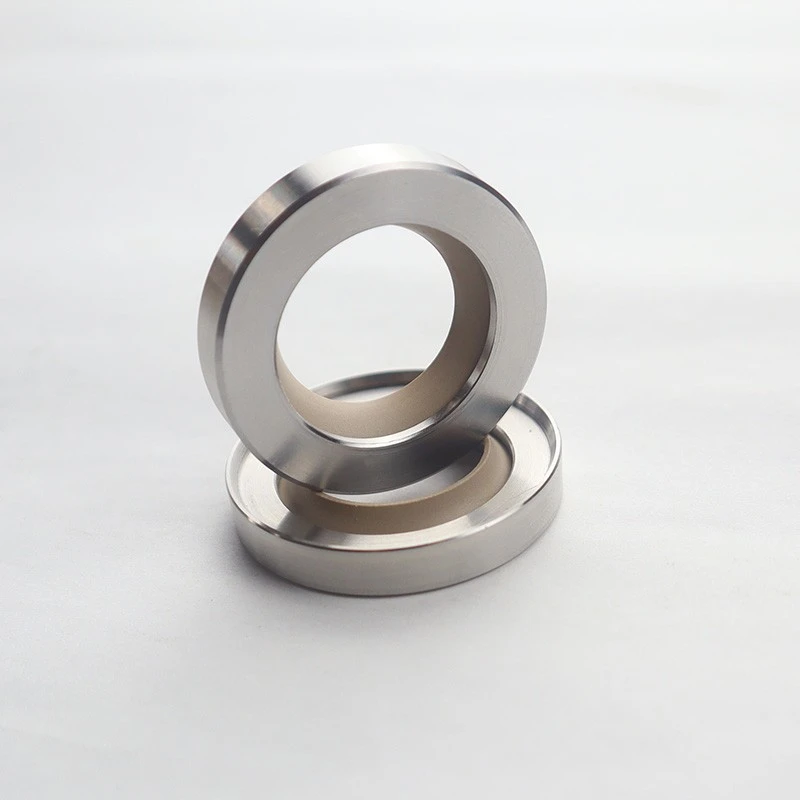

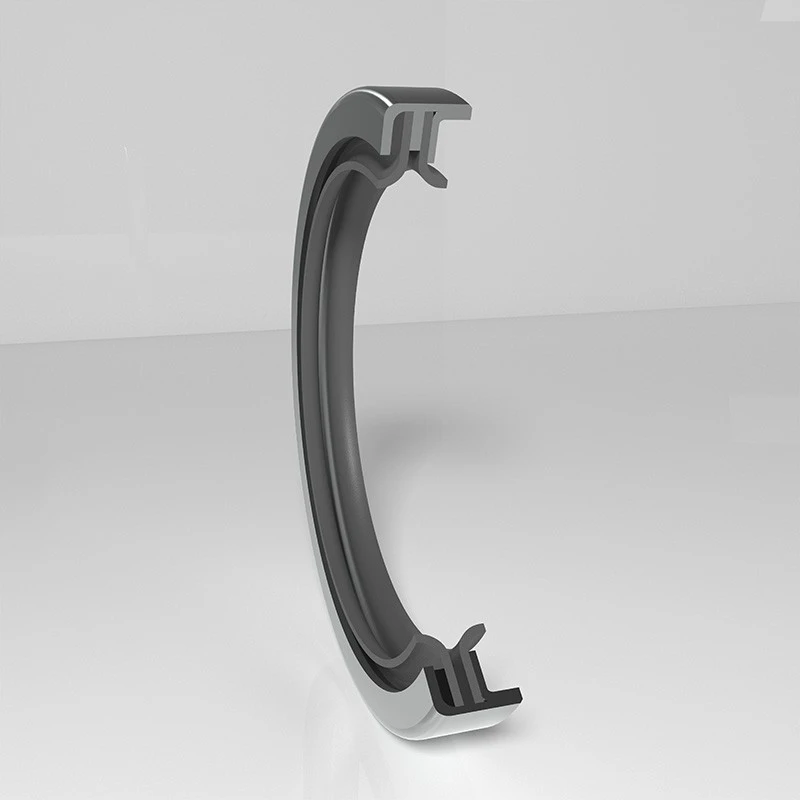

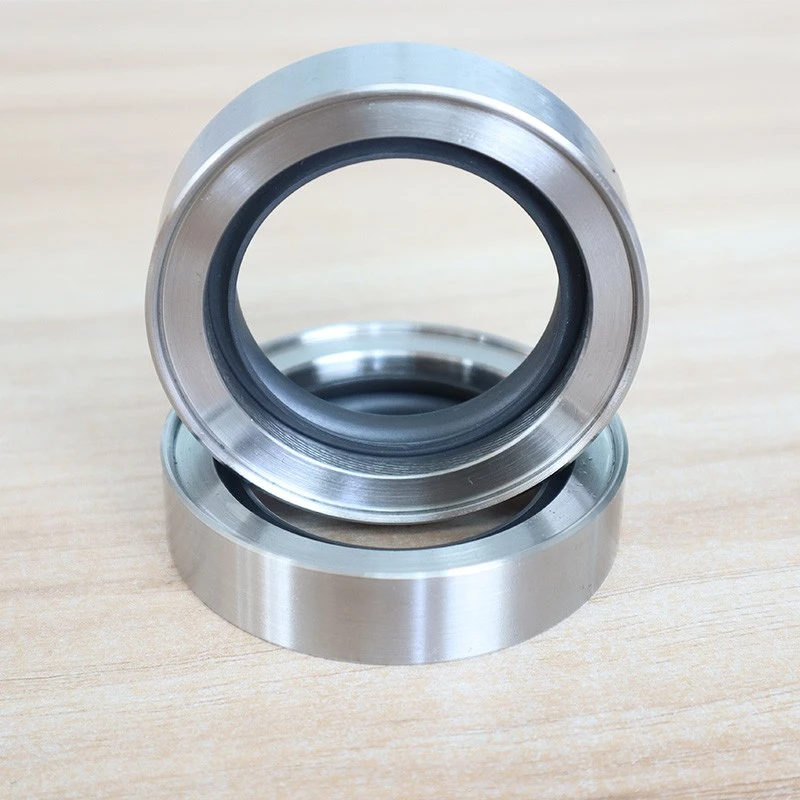

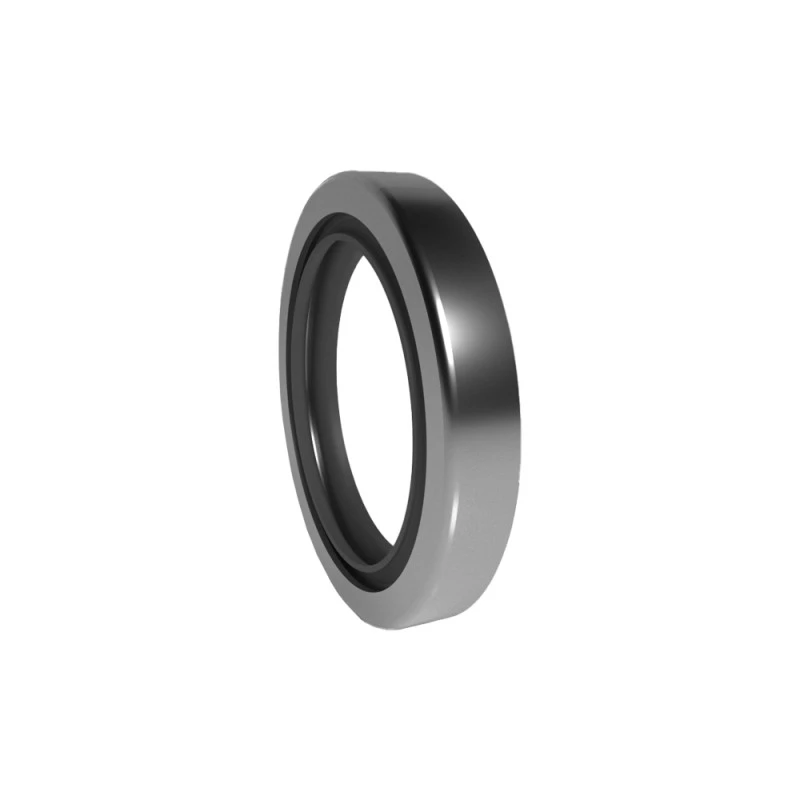

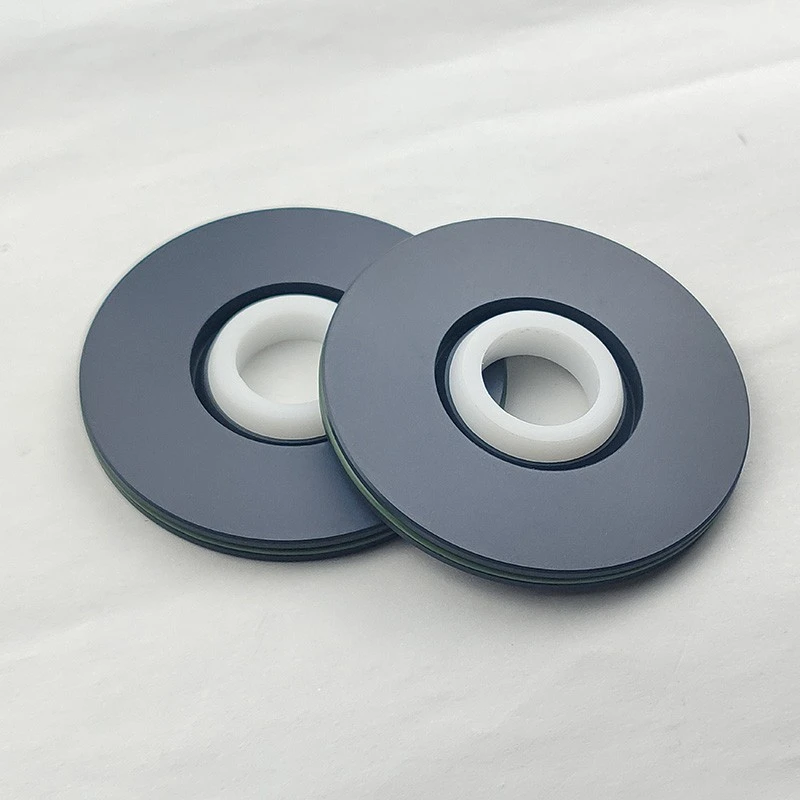

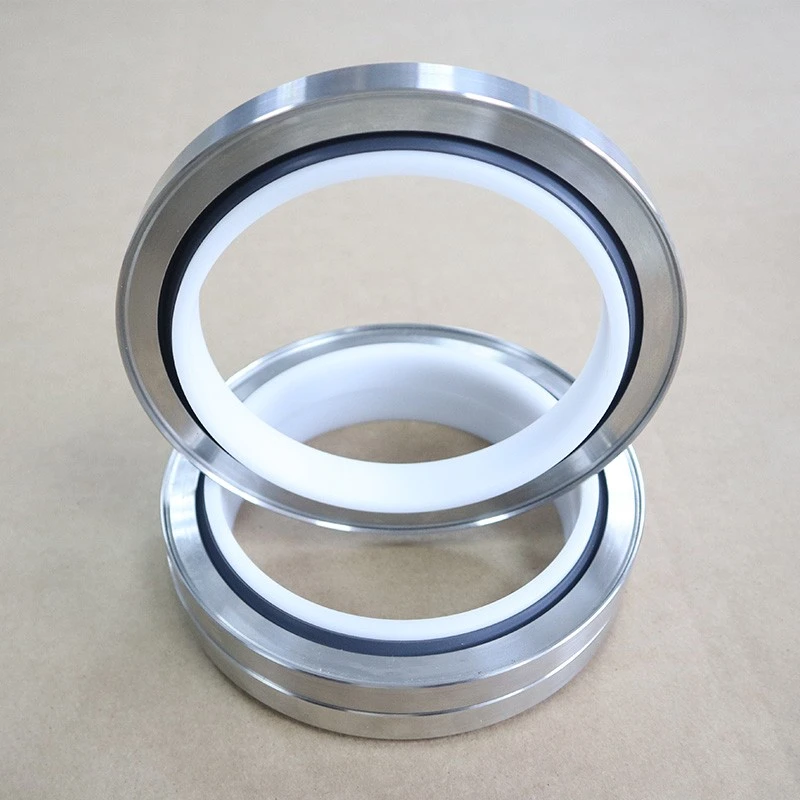

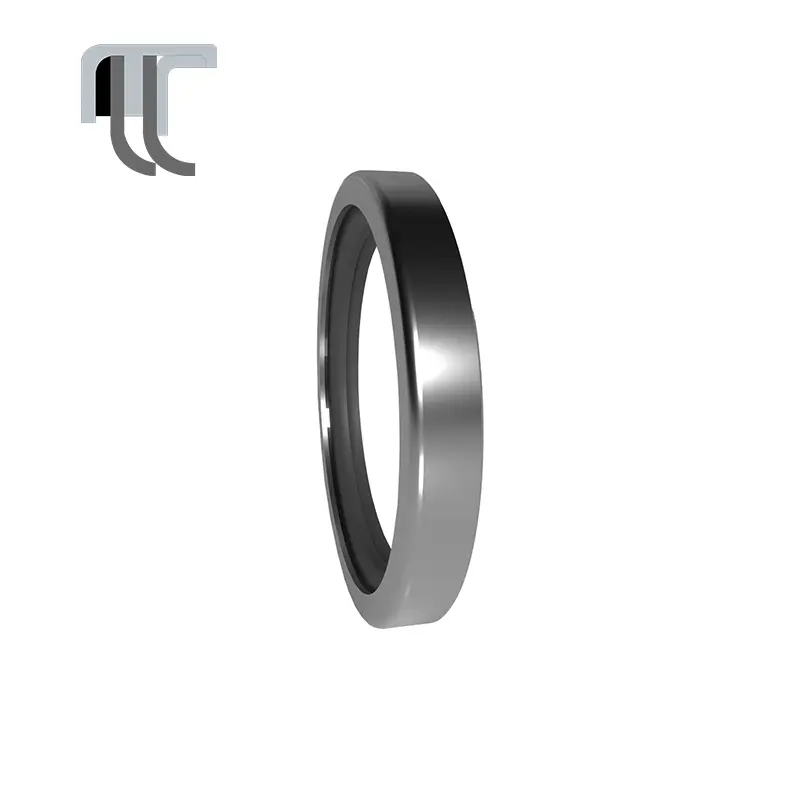

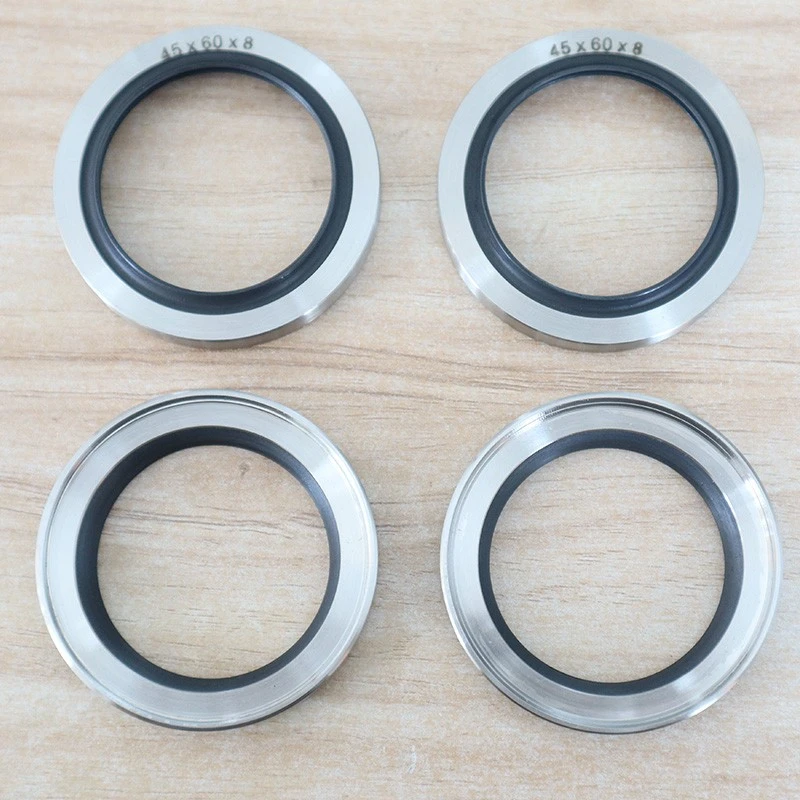

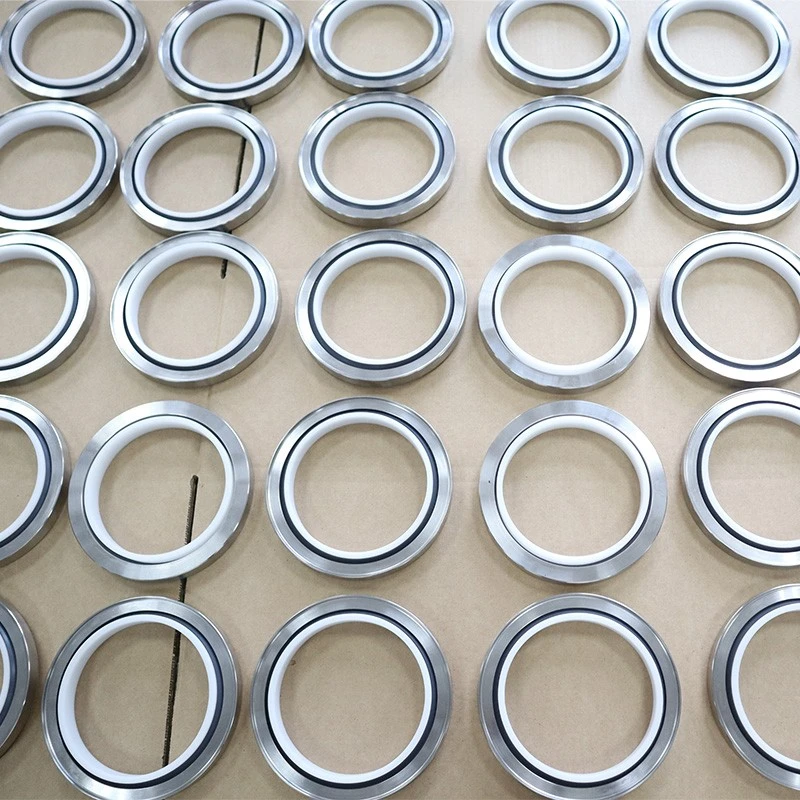

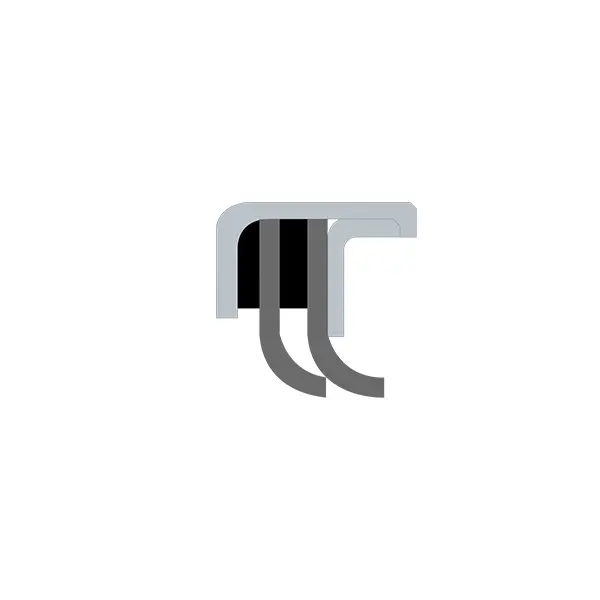

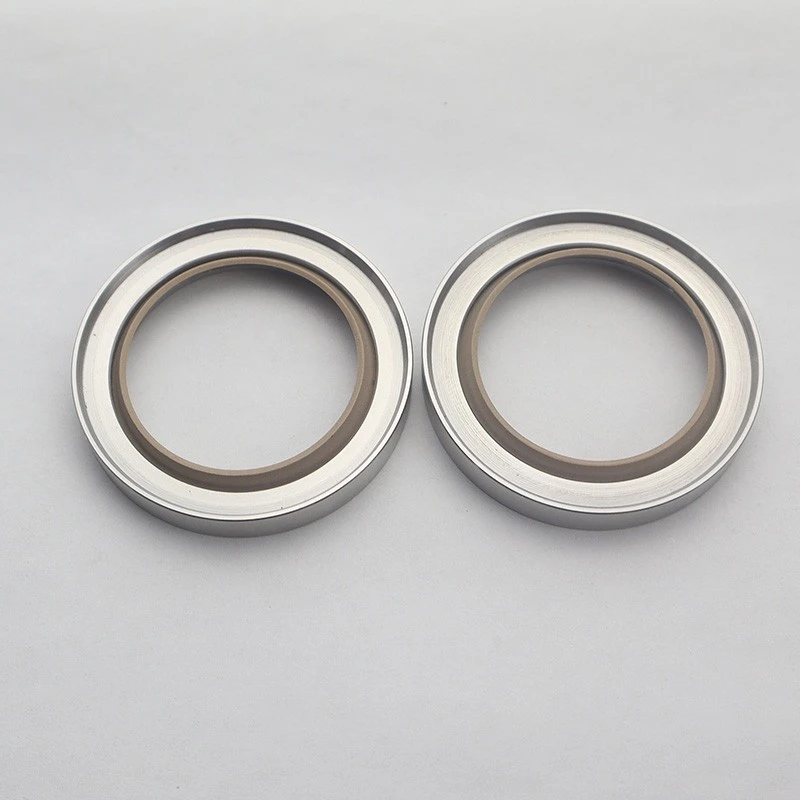

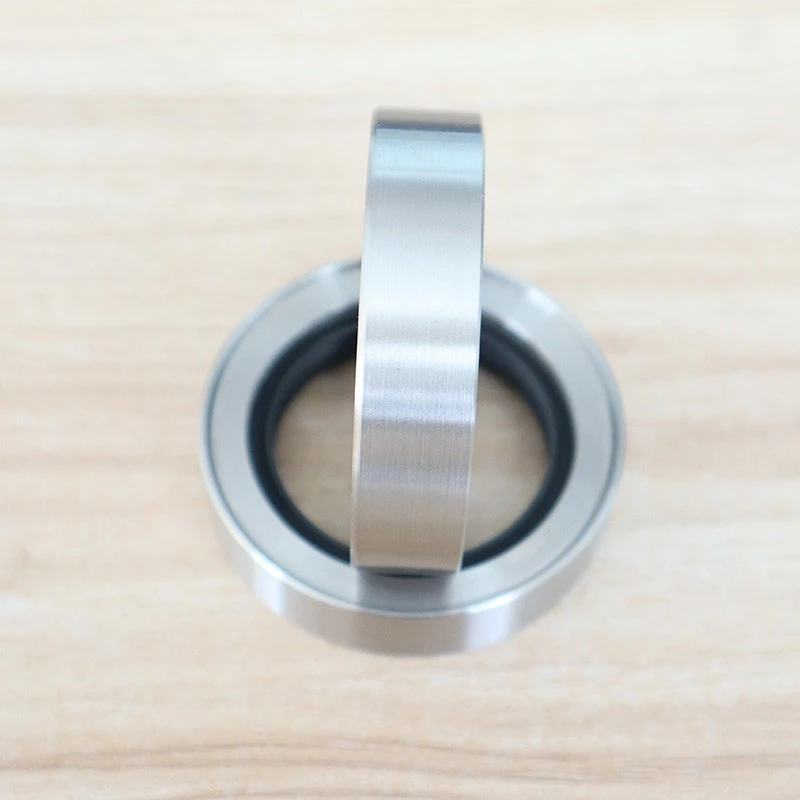

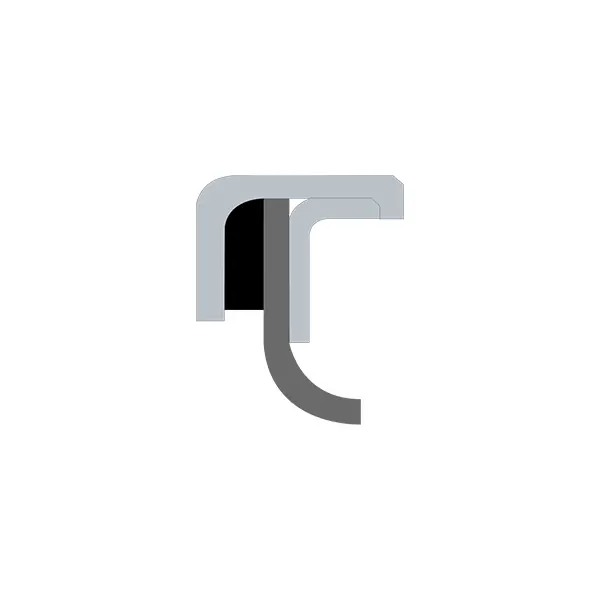

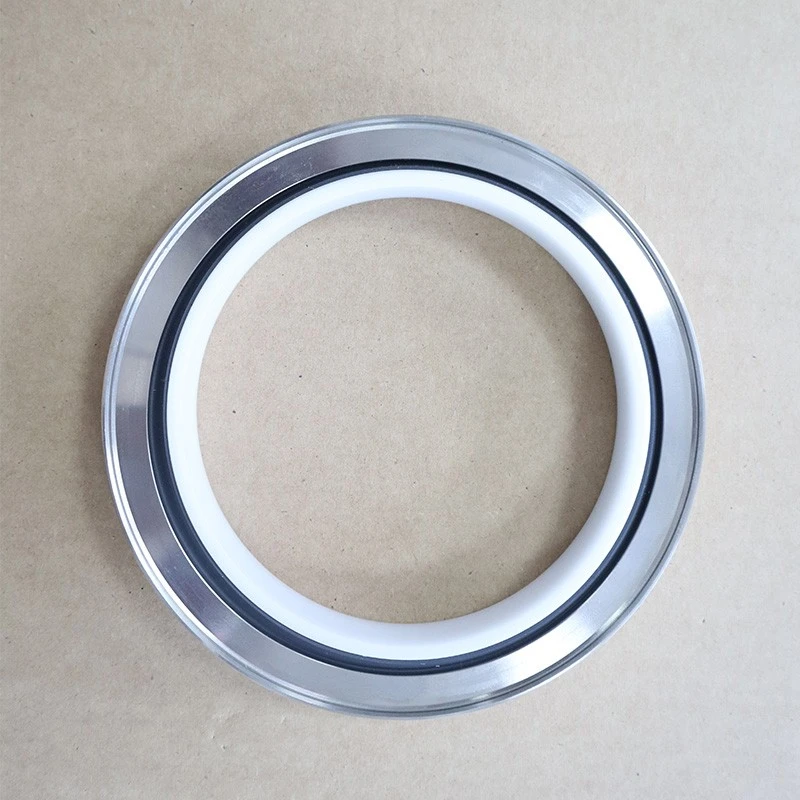

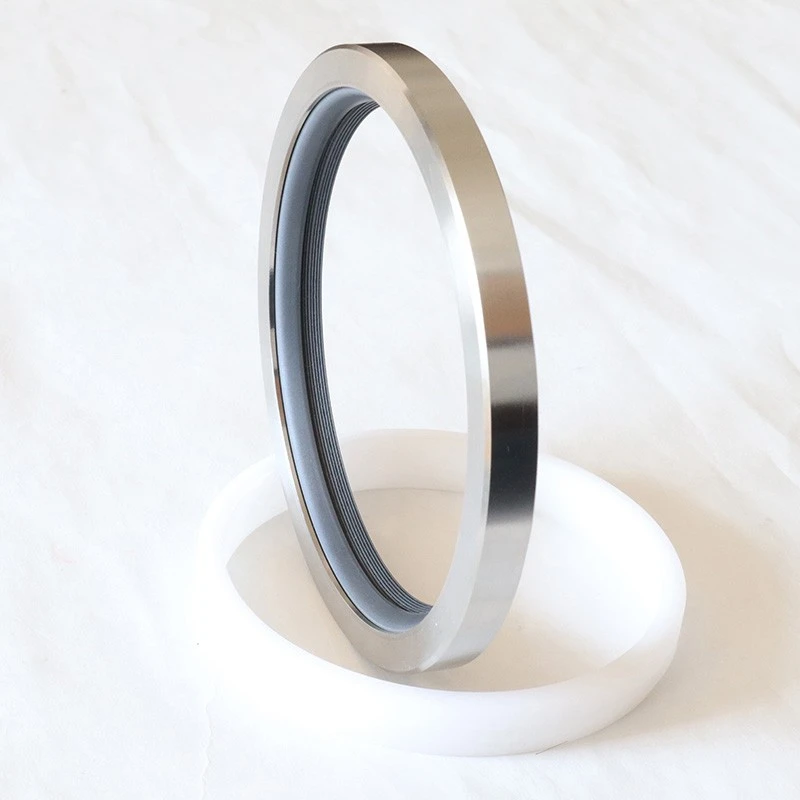

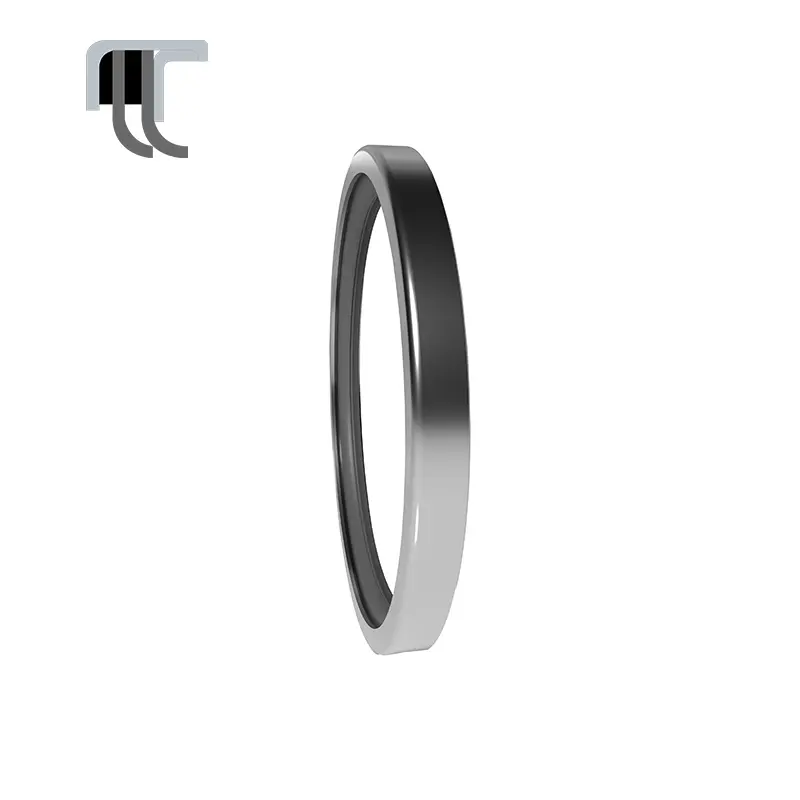

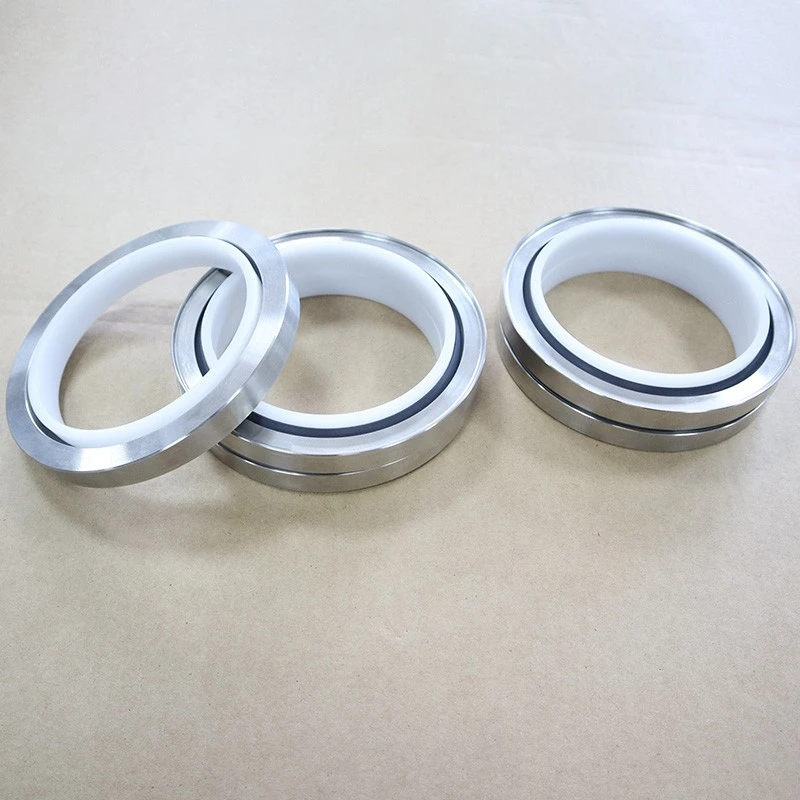

Uszczelnienie olejowe RCS Series PTFE zawiera metalowy szkielet i wargę uszczelniającą PTFE, która jest odpowiednia do złożonych warunków pracy.

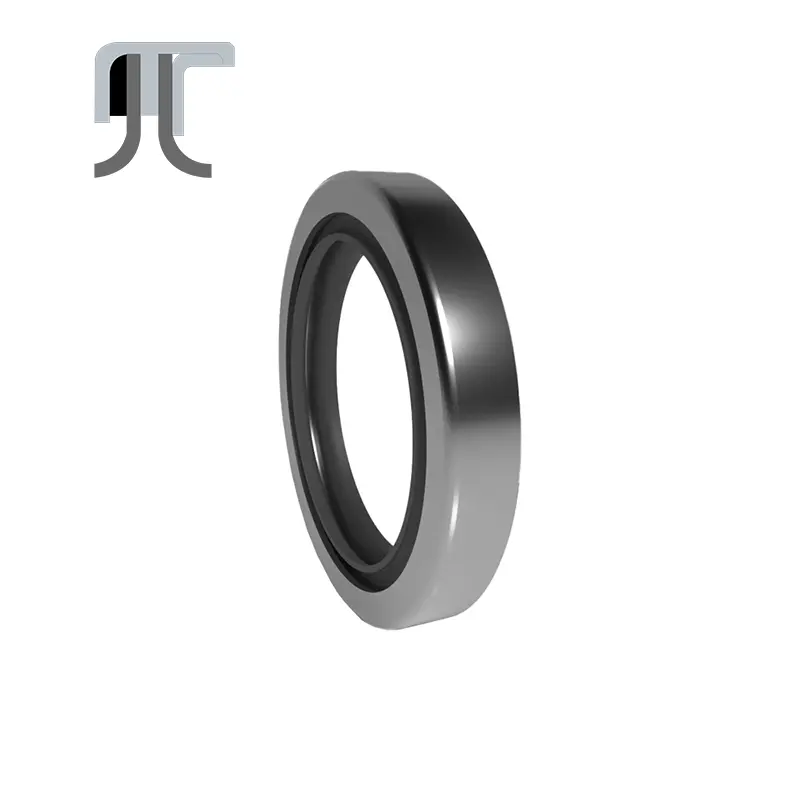

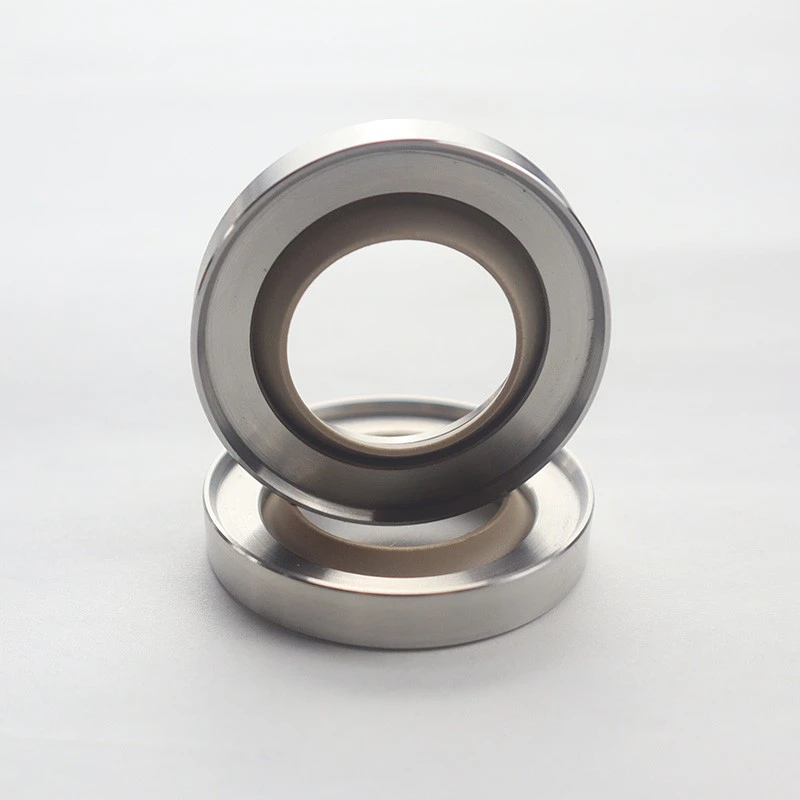

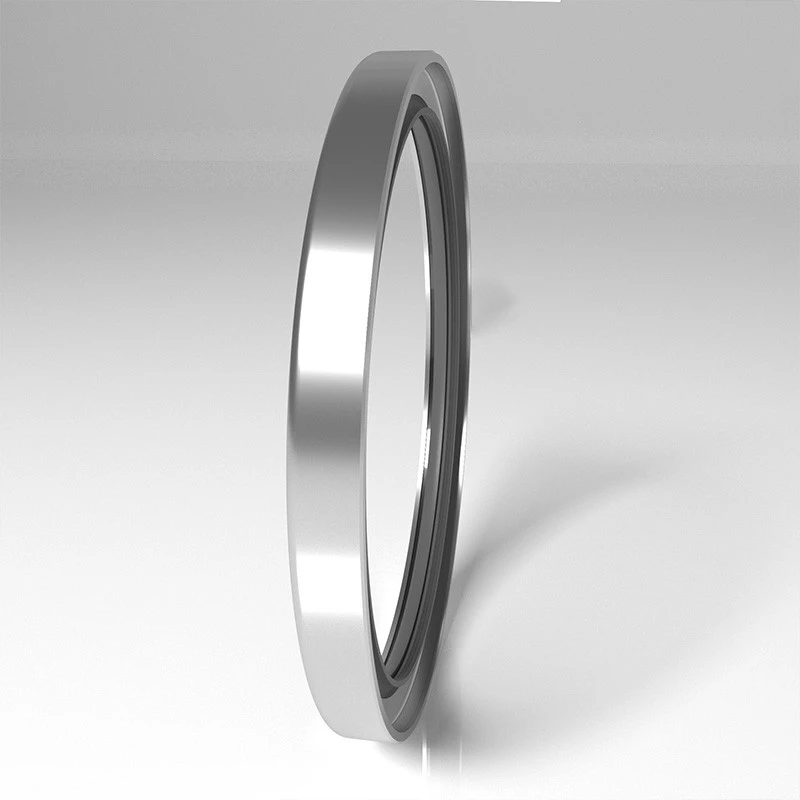

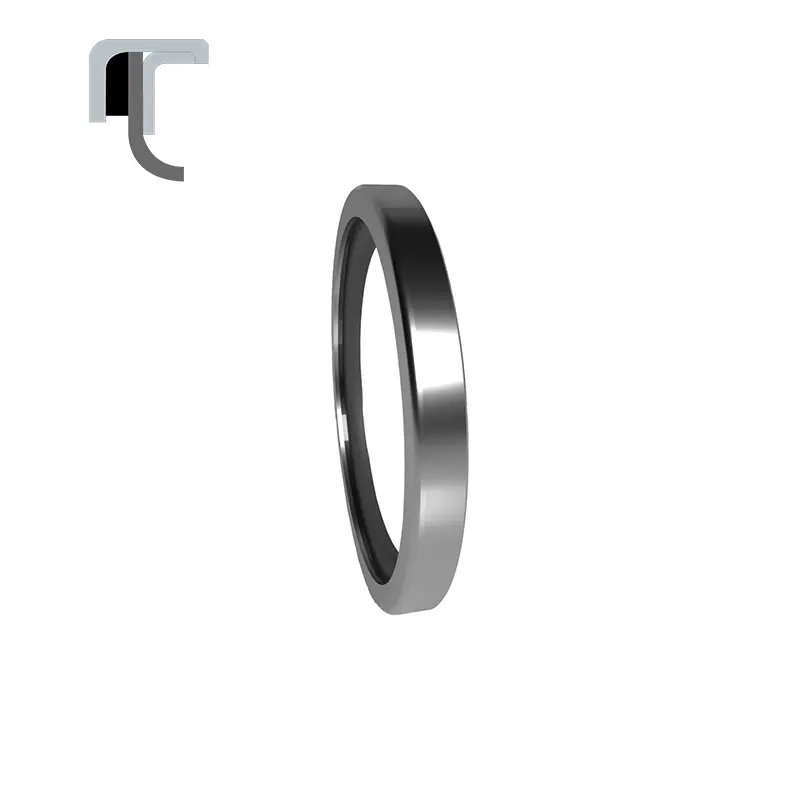

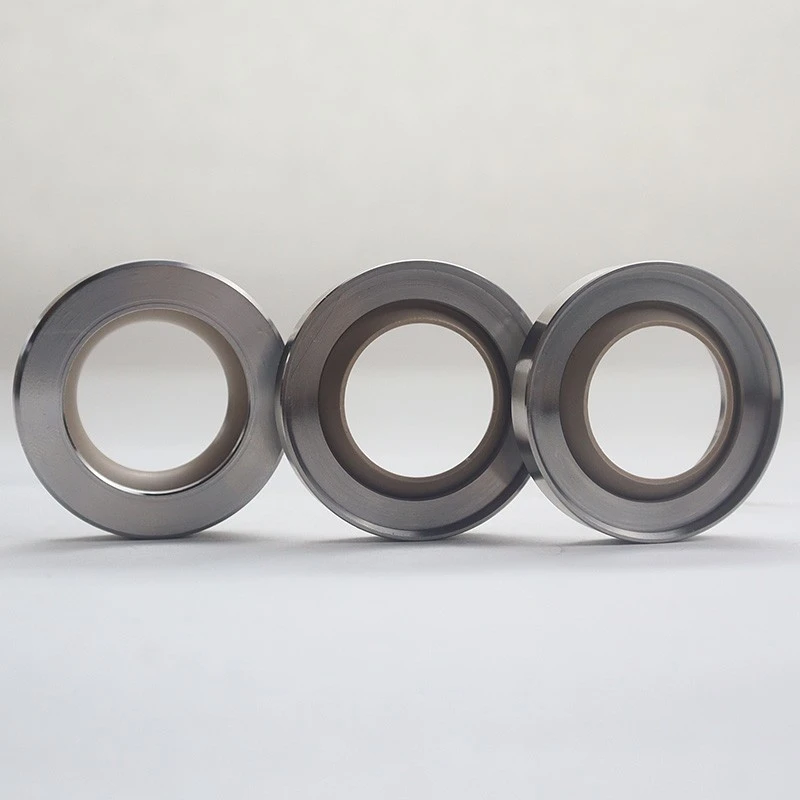

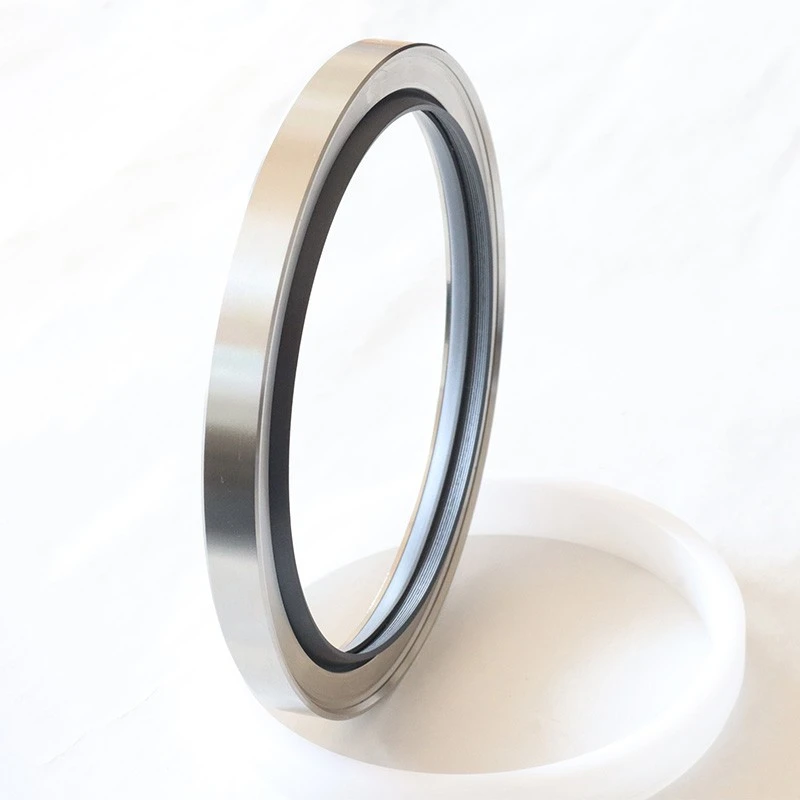

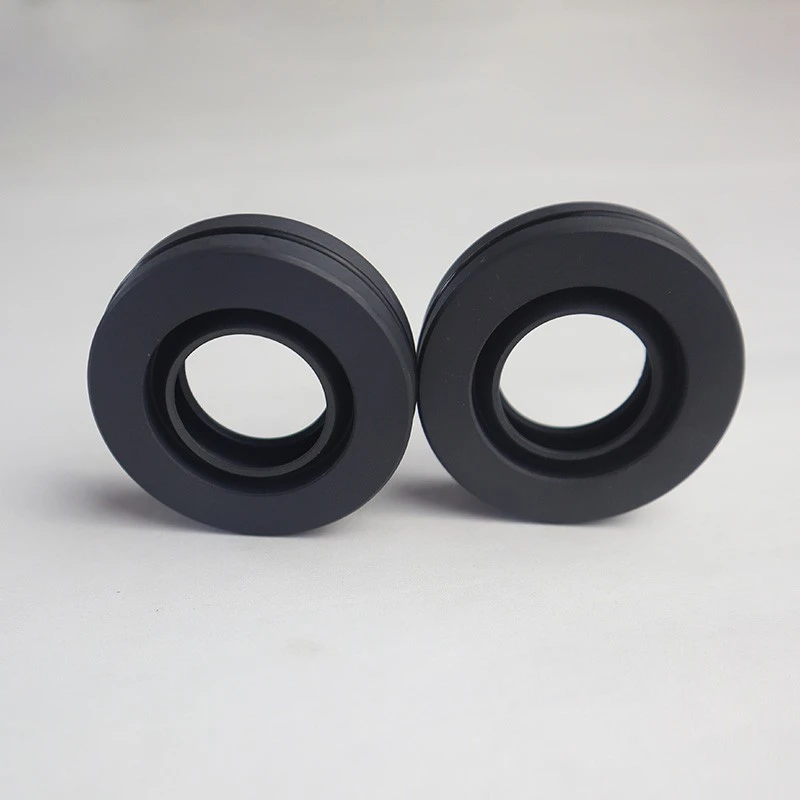

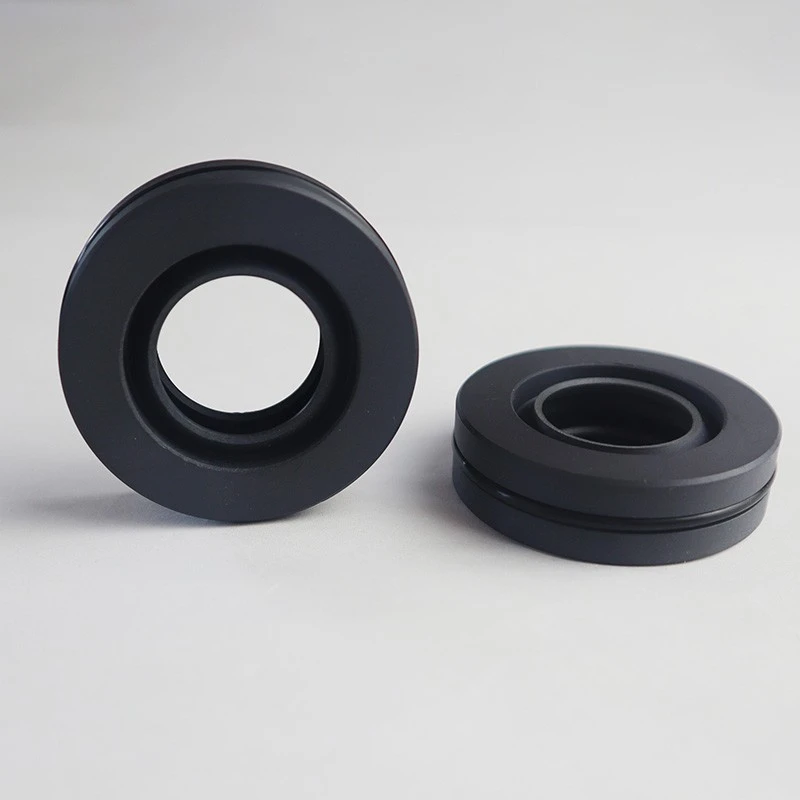

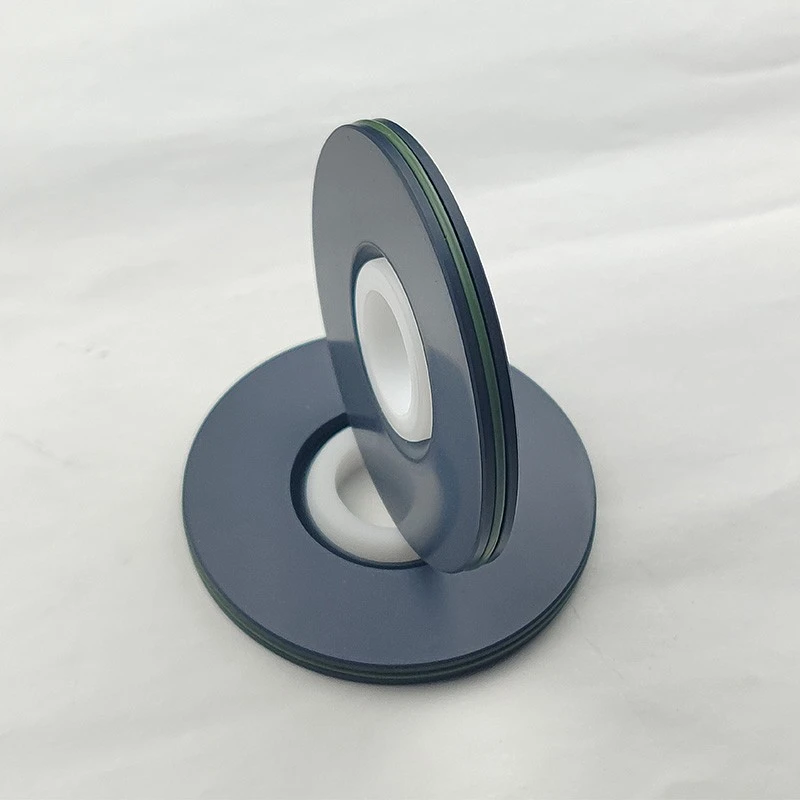

Pełna pieczęć olejowa PTFE serii RC2057 została zaprojektowana na specjalne okazje, których tradycyjne uszczelki olejowe nie mogą się spotykać.

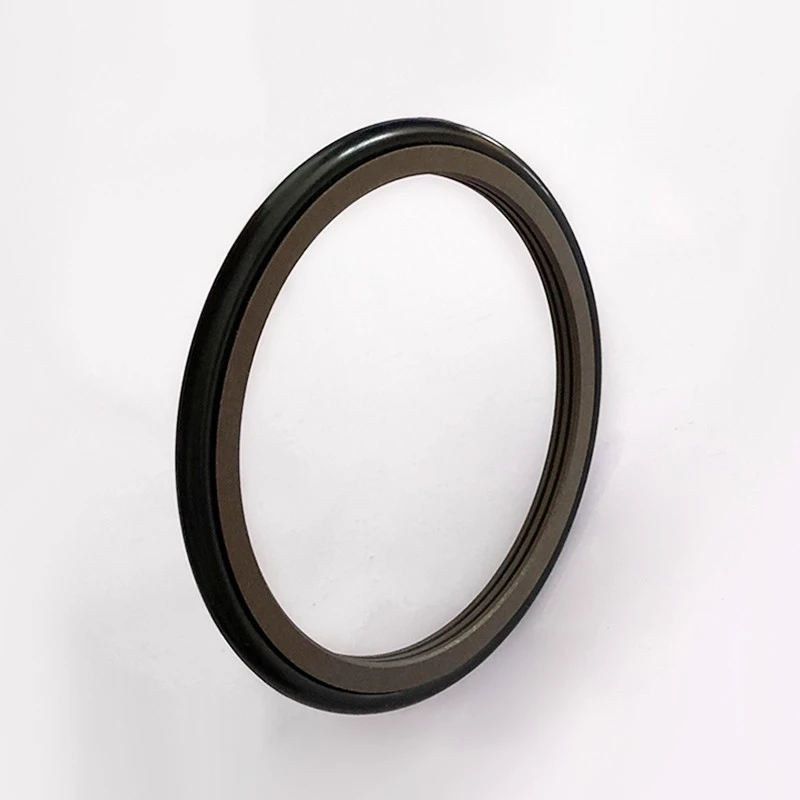

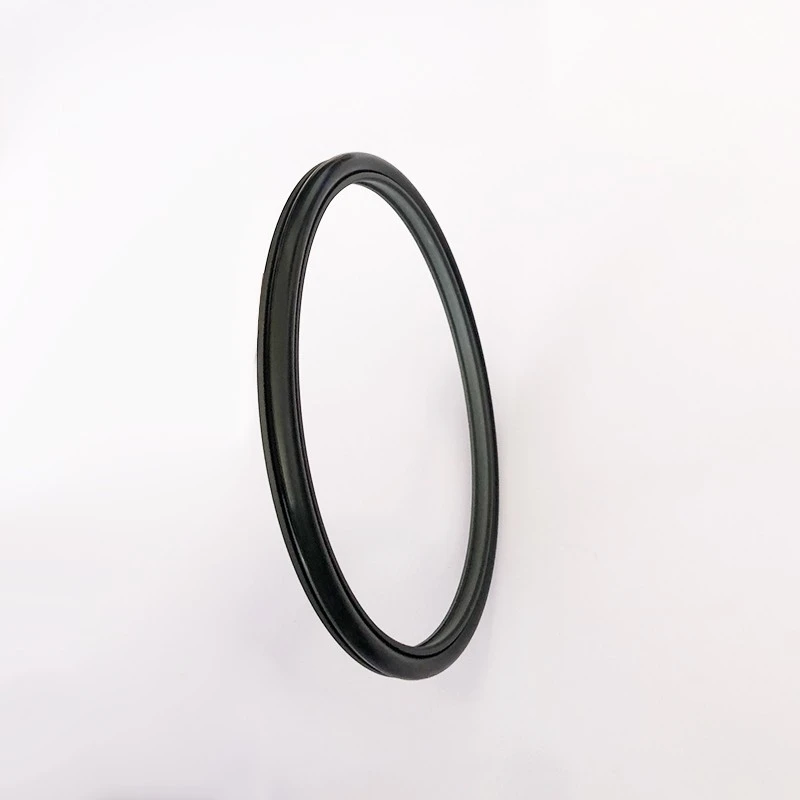

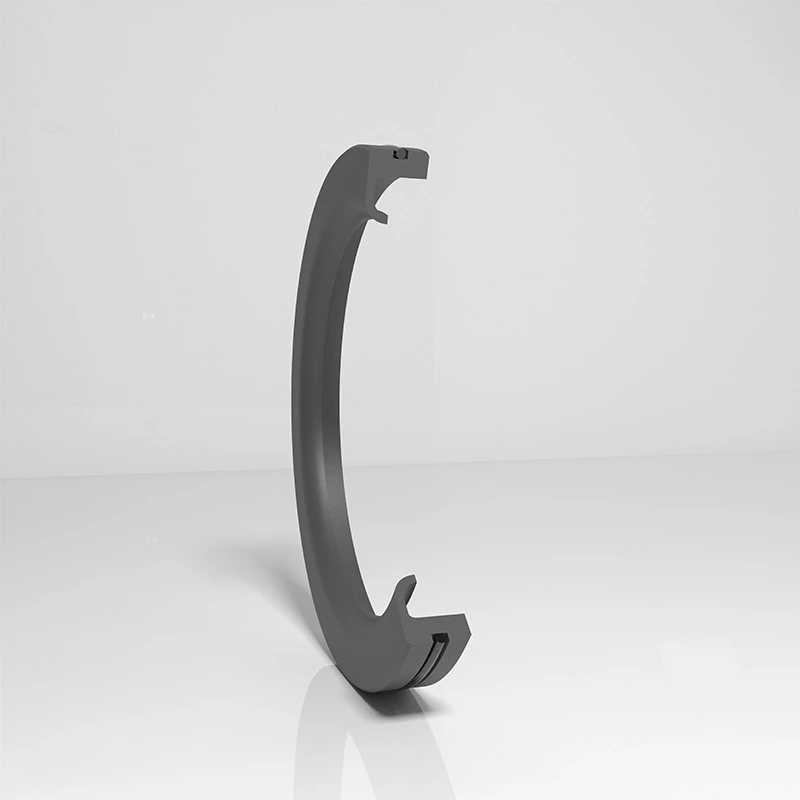

Seria RC2065 zapewnia jednokierunkową uszczelkę ciśnieniową do obrotowych wałów, z prostą konstrukcją i łatwą instalacją. Materiałami mogą być gumka nitrylowa (NBR) lub fluororubber (FKM).
Różne uszczelki Ruichen Seal mają cechy wysokiego życia, niskiego tarcia, doskonałej uszczelnienia i zwartej struktury. Są one szeroko stosowane w systemach hydraulicznych, sprzęcie pneumatycznym, urządzeniu do ciśnienia wody, maszynach obrotowych pod wysokim ciśnieniem i sprzęcie przemysłowym itp., Zapewniając niezawodne roztwory uszczelniające o wysokiej wydajności.
Funkcje i aplikacje produktu:
Funkcje produktu:
Długie życie: wysokiej jakości materiały i projekt konstrukcyjny wydłuża żywotność usług.
Niskie tarcia: Materiały PTFE i PU zmniejszają odporność na bieganie i poprawia wydajność.
Dobre uszczelnienie: Specjalny projekt zbiornika warg i oleju zapewnia doskonałą wydajność uszczelnienia.
Kompaktowa struktura: mała konstrukcja przestrzeni, odpowiednia dla różnych środowisk instalacyjnych.
Powszechnie stosowane: odpowiednie do hydraulicznego, pneumatycznego ciśnienia wody i wysokiego ciśnienia, wysokiej prędkości, niskiej prędkości i innych warunków pracy.
Obszary aplikacji:
Układ hydrauliczny, wyposażenie pneumatyczne, sprzęt do ciśnienia wody.
Maszyny obrotowe pod wysokim ciśnieniem, nisko prędkość ciężkiego wyposażenia.
Sprzęt przemysłowy, maszyny inżynieryjne, samochodowe i lotnicze oraz inne pola.
Wybór materiału:
1. Można wybrać pasujący materiał O-ring: R01 Guma nitrylowa (NBR), R02 Fluororubber (FKM) itp.
2. Materiał pierścienia uszczelniający: standardowy materiał PTFE4, inne materiały opcjonalne PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 Materiał: HPU.

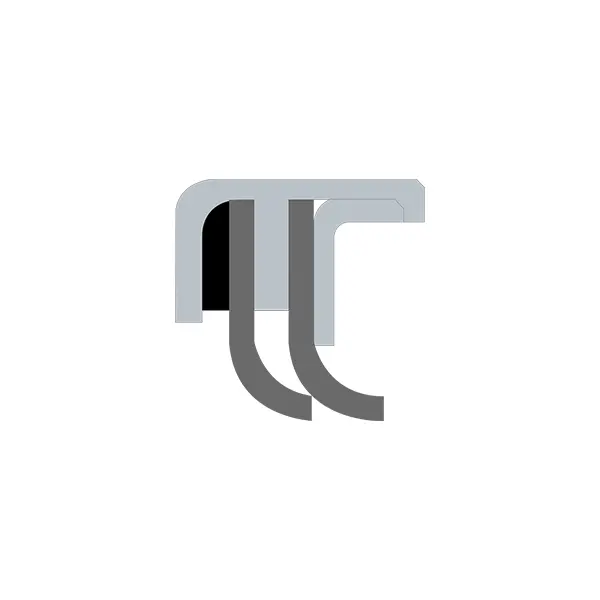

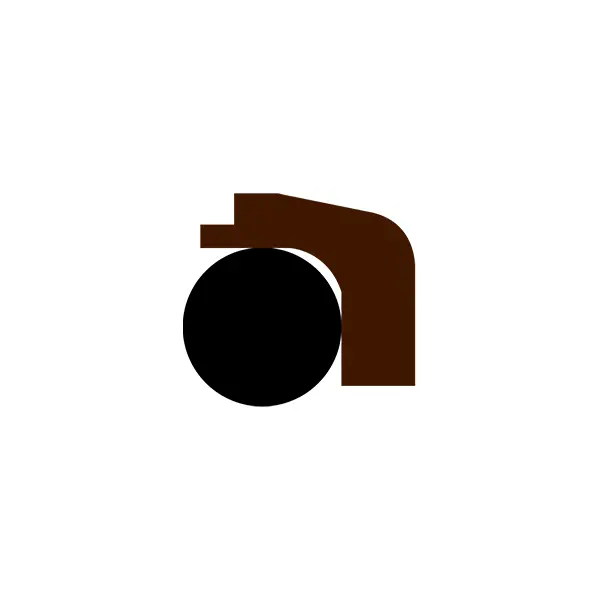

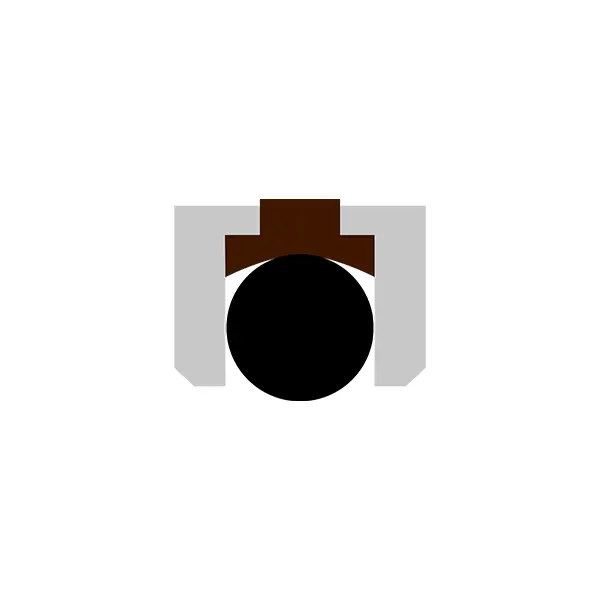

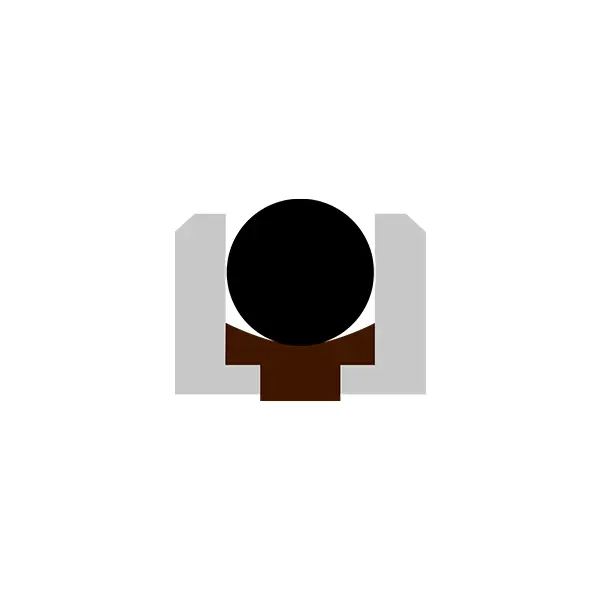

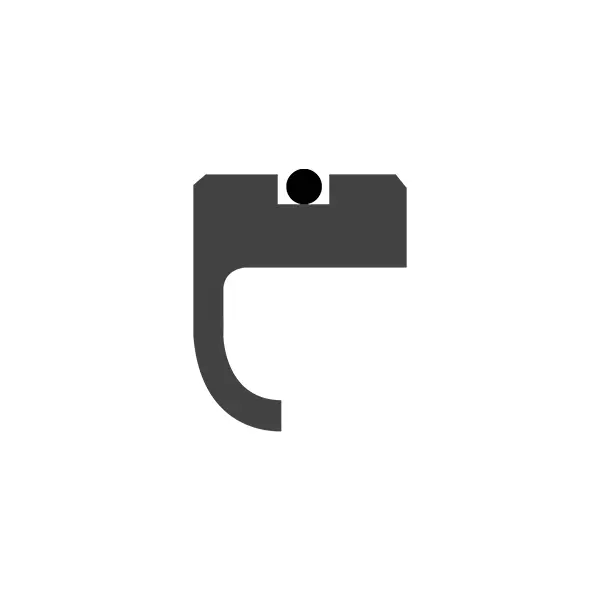

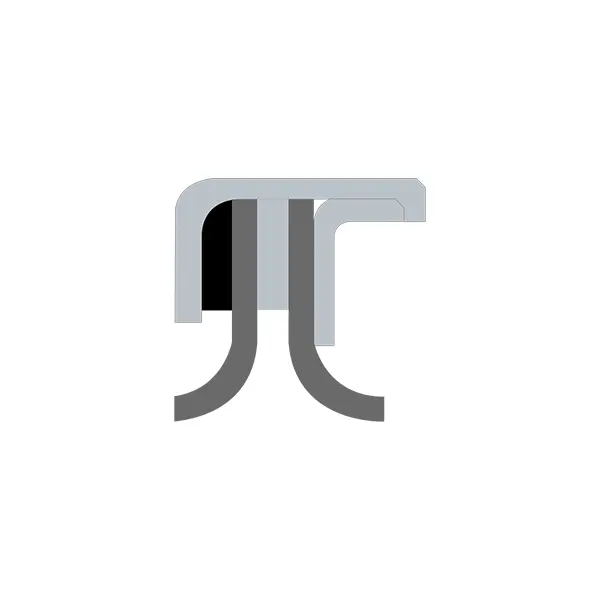

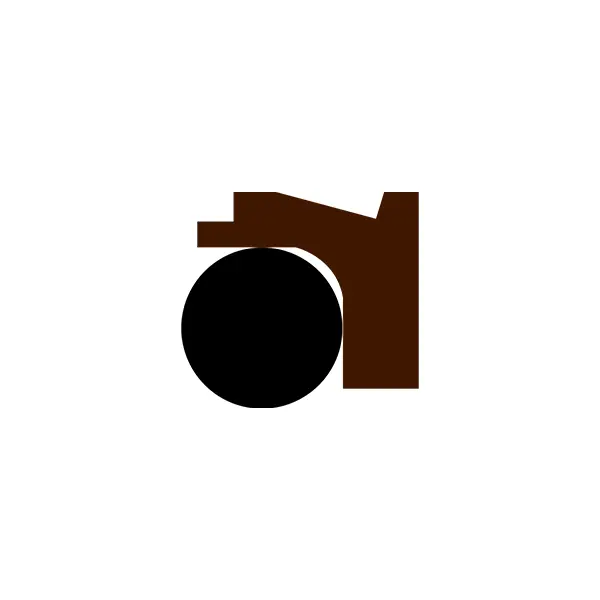

Schemat strukturalny

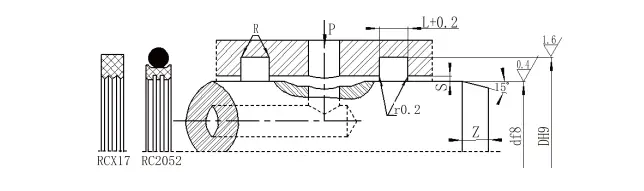

Model zamówienia RC2052-80x91x4.2-Ptfe3-RO1 Model-DXDXL-Material Model RCX17-80X91X4.2-HPU Model-DXDXL-Material Code
Model zamówienia RC2054-80X69x4.2-Ptfe3-RO1 Model-D*D*Kod L-Material Model RCX18-80X69X4.2-HPU Model-D*D*Kod materiału L

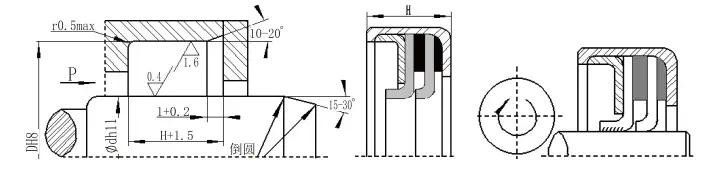

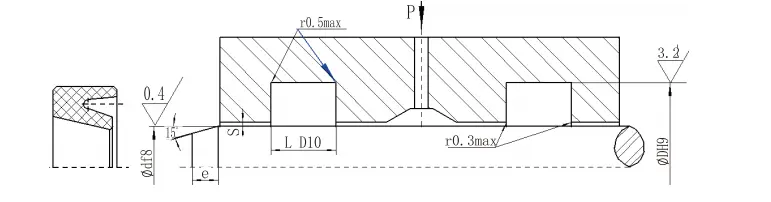

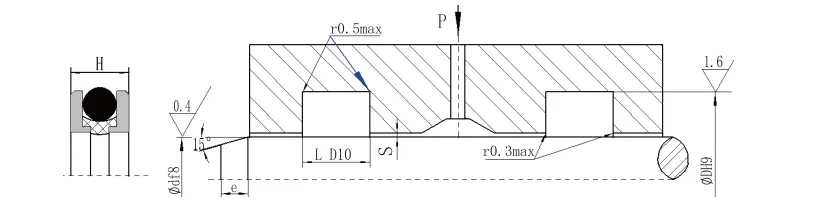

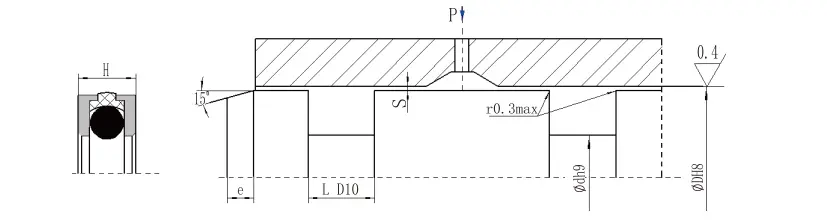

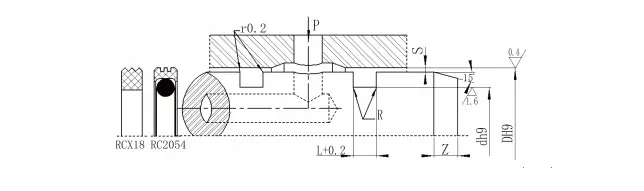

Wymiary instalacji RDI
| DF8 | Dh9 | L D10 | H | Gap s | |
| 0-10MPA | 10-36MPA | ||||
| 50-79 | D+10 | 5 | 4.5 | 0,4-0,3 | 0,3-0,25 |
| 80-109 | D+13,8 | 7.5 | 7 | 0,45-0,35 | 0,35-0,3 |
| 110-299 | D+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Proszę skonsultować się z naszą firmą | ||||
Długość fazowania
| Zakres średnicy pręta | Długość fazowania e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Wymiary instalacji
| Dh8 | Dh9 | L D10 | H | Gap s | |
| 0-10MPA | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0,3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Długość fazowania
| Zakres średnicy pręta | Długość fazowania e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

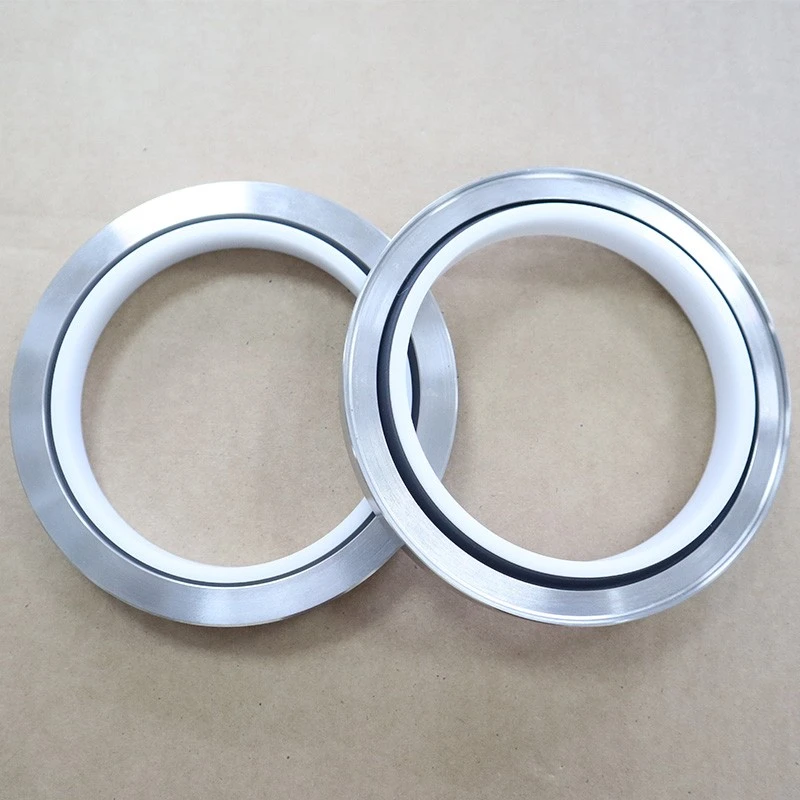

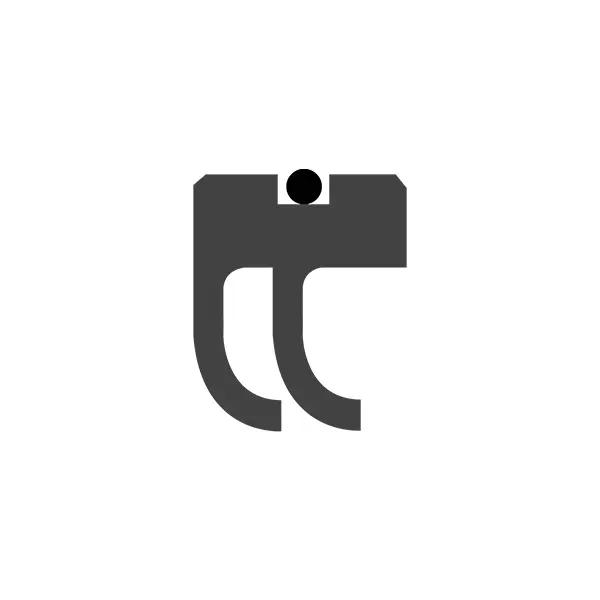

RCS Typ Pt Fe Power Oil Uszczep (uszczelka olejowa PTFE)
RC2057 Typ Pełny PT Fe FEL

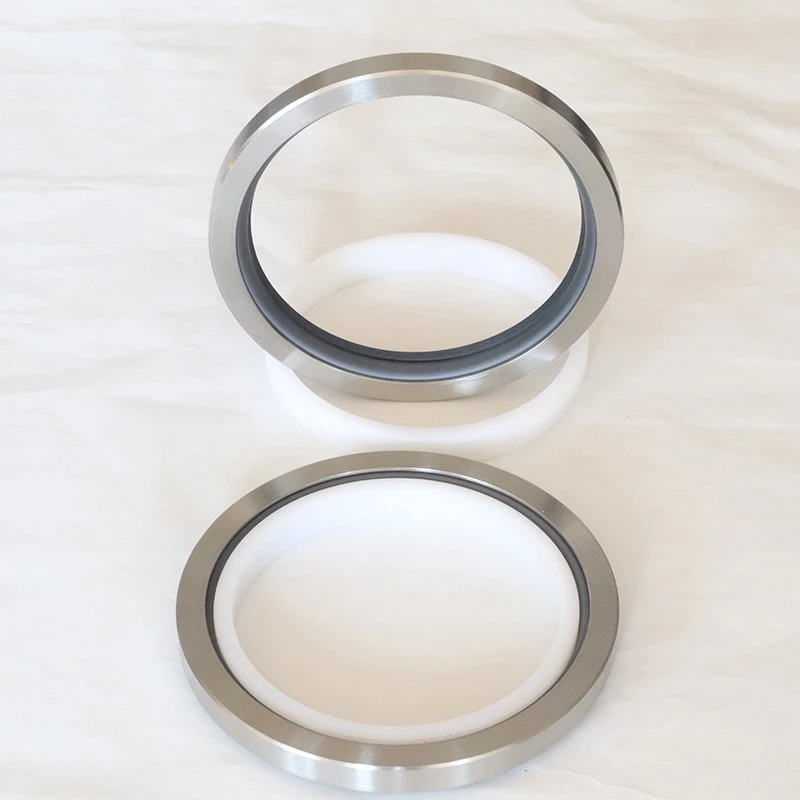

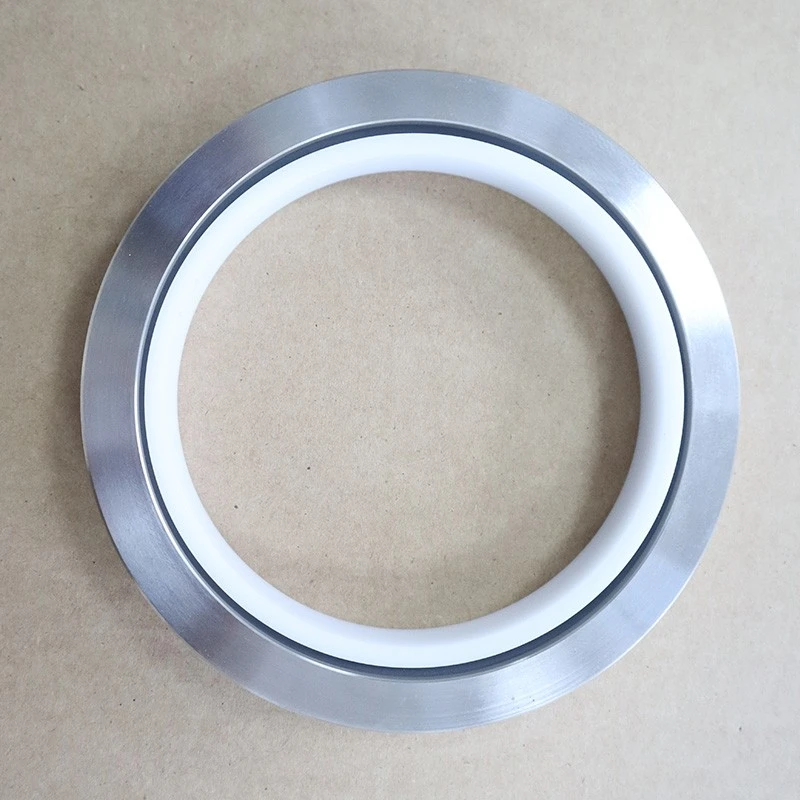

Uszczelnienie olejowe RCS typu PTFE składa się z metalowej ramy, uszczelniającej wargi PTFE i wewnętrznego uszczelnienia statycznego. Jest on podzielony na typ, typ B, typ C, typ D itp. RC2057 Pełna pieczęć olejowa PTFE jest podzielona na typ i typ B, szczególnie odpowiedni na okazje, w których tradycyjne uszczelki olejowe nie mogą spełniać wymagań. Cechy:
1. Odporność na korozję chemiczną
2. Szeroki zakres temperatur
3. Nadaje się do niskiego smarowania i smarowania bez oleju
4. Niskie tarcia w celu uzyskania minimalnego zużycia energii
5. Nadaje się na dużą prędkość linii
6. Brak przyklejania, niski opór na uruchomienie po długoterminowym zamknięciu
7. Odpowiednie do obracania wałów, które nie zostały utwardzone (rozsądny wybór wargi PTFE)
8. Odpowiednie na okazje o wyższym ciśnieniu
Ⅰ. Typowe zastosowania:
Sprężarki obrotowe, sprężarki śrubowe, skrzynki skrzyni biegów, dmuchawy, silniki, pompy narzędzi maszynowych, silniki hydrauliczne, wirowania itp.
Ⅱ. Wymagania dotyczące twardości na powierzchnie godowe
Zalecana twardość: HRC ≥ 58. Wymagana twardość jest związana z wieloma czynnikami. Miękkie wały obrotowe mają również zastosowanie w sytuacjach niskiego ciśnienia i niskiej prędkości. Płytki do ust PTFE6 są zalecane w przypadku metali miękkich.
Ⅲ. Wymagania jakościowe dotyczące powierzchni godowych
RA = 0,2-0,63 A Rz = 1-3um Rmax = 1-4um
| Kształt przekrojowy | Model | Ciśnienie (MPA) | Temperatura (℃) | Prędkość (SM) | Średni |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Olej, gaz, woda itp. |
|
RCS-B | 2 | -35 ~+200 | 20 | Olej, gaz, woda itp. |
|
RCS-C | 1 | -35 ~+200 | 20 | Olej, gaz, woda itp. |
|
RCS-D | 2 | -35 ~+200 | 20 | Olej, gaz, woda itp. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Prawie wszystkie media |
|
RC2057-B | 2 | -35 ~+200 | 20 | Prawie wszystkie media |
Ⅳ. Wzór przepływu spiralnej mocy płynu:
Typ RCS-D przyjmuje płytkę do ust o strukturze wzoru przepływu spiralnego, aby poprawić zdolność uszczelnienia. Wał obrotowy może obracać się tylko w jednym kierunku.
RC20658 Wymiary instalacji
| Model | DF8 | Dh9 | L D10 | SMax |
| RC2065A | 400-3000 | D+16,8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17,5 | ||
| > 3000 | Proszę skonsultować się z naszą firmą | |||
Długość fazowania
| Zakres średnicy pręta | Długość fazowania e≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

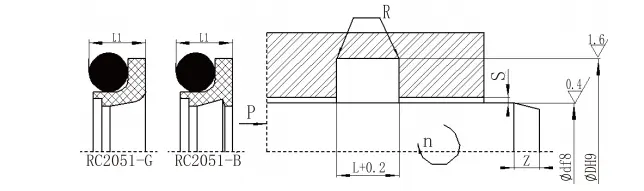

Specyfikacje i wymiary:
| D F8 Standard RC2051 | D F8 Lekkie obciążenie RC2051-Q | D F8 Ciężkie ładunek RC2051-Z | D H9 | L+0.2 | L1 | RMax | SMax | Zmin | d0 | ||
| <10mpa | <20mpa | <40MPA | |||||||||
| -- | 5 ~ 15,9 | -- | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15,9 | 16 ~ 38,9 | -- | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38,9 | 39 ~ 107,9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 108 ~ 670,9 | 16 ~ 38,9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 671 ～ 999 | 39 ~ 107,9 | D+15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670,9 | D+19,4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | -- | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Uwaga: 1. Dla średnicy wału ≤30 mm zaleca się użycie otwartego rowka. Lekki typ obciążenia jest łatwiejszy do zainstalowania w zamkniętym rowku.
2. Zaleca się, aby twardość powierzchni obrotowego wału wynosi HRC> 58.

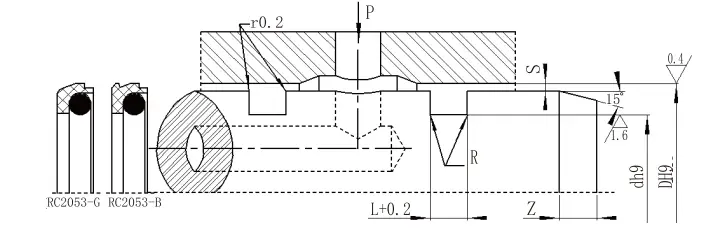

RC2053
| Zakres przysłony D H9 | Średnica groove D H9 | Szerokość groove L+0,2 | Wysokość pieczęci L1 | Zaokrąglone zakątki RMax | Radialny prześwit s | Ścięcie Zmin | Średnica drutu o-ring D0 | ||
| <10mpa | <20mpa | <40MPA | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-155.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-119.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Uwaga: 1. Dla średnicy wału ≤ 30 mm zaleca się otwarty rowek.
RC2052
| Zakres średnicy wału D F8 | Średnica groove D H9 | Szerokość groove L+0.2 | Radialny prześwit sMax | Zaokrąglone zakątki RMax | Ścięcie Zmin | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28,0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Uwaga: 1. Dla średnicy wału ≤ 30 mm zaleca się otwarty rowek.
2
RC2054| Zakres przysłony D H9 | Średnica groove D H9 | Szerokość groove L+0.2 | Radialny prześwit sMax | Zaokrąglone zakątki RMax | Ścięcie Zmin | |
| 0 ~ 10mpa | 10 ~ 20mpa | |||||
| 8 ~ 39 | D-4,9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-155.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profil | Model | Ciśnienie (MPA) | Temperatura (℃) | Prędkość odniesienia (SM) |
Wartość PV referencyjna MPA.M/S. | Głoska bezdźwięczna |
|
RC2051-B | ≤70 (standard) | -35 ~+100 (dopasowanie O-ring Nbr) | <2 | ≤5 | Olej hydrauliczny, emulsja, woda, gaz itp. Olej hydrauliczny, emulsja, woda, gaz itp. |
| ≤30 (duża prędkość) | -20 ~+200 (pasujący do-ring FKM) | <6 | ||||
|
RC051-G. | ≤70 (standard) | -35 ~+100 (dopasowanie O-ring Nbr) | <2 | ≤5 | Olej hydrauliczny, emulsja, woda, gaz itp. Olej hydrauliczny, emulsja, woda, gaz itp. |
| ≤30 (duża prędkość) | -20 ~+200 (pasujący do-ring FKM) | <6 | ||||
|
RC2053-B | ≤70 (standard) | -35 ~+100 (dopasowanie O-ring Nbr) | <2 | ≤5 | Olej hydrauliczny, emulsja, woda, gaz itp. Olej hydrauliczny, emulsja, woda, gaz itp. |
| ≤30 (duża prędkość) | -20 ~+200 (pasujący do-ring FKM) | <6 | ||||
|
RC2053-G. | ≤70 (standard) | -35 ~+100 (dopasowanie O-ring Nbr) | <2 | ≤5 | Olej hydrauliczny, emulsja, woda, gaz itp. Olej hydrauliczny, emulsja, woda, gaz itp. |
| ≤30 (duża prędkość) | -20 ~+200 (pasujący do-ring FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤2 | ≤2,5 | Olej hydrauliczny, emulsja, woda, gaz itp. Olej hydrauliczny, emulsja, woda, gaz itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0,5 | - | Olej hydrauliczny, emulsja, woda, gaz itp. |
|
RC2054 | ≤40 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤2 | - | Olej hydrauliczny, emulsja, woda, gaz itp. Olej hydrauliczny, emulsja, woda, gaz itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0,5 | - | Olej hydrauliczny, emulsja, woda, gaz itp. |
|
RDI | <36 | -35 ~+100 | <0,5 | - | Olej hydrauliczny, emulsja, woda, gaz itp. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Olej hydrauliczny, emulsja, woda, gaz itp. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Olej, woda, gaz itp. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Olej, woda, gaz itp. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Olej, woda, gaz itp. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Olej, woda, gaz itp. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Prawie wszystkie media |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Prawie wszystkie media |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Olej hydrauliczny, emulsja, woda, tłuszcz itp. |
