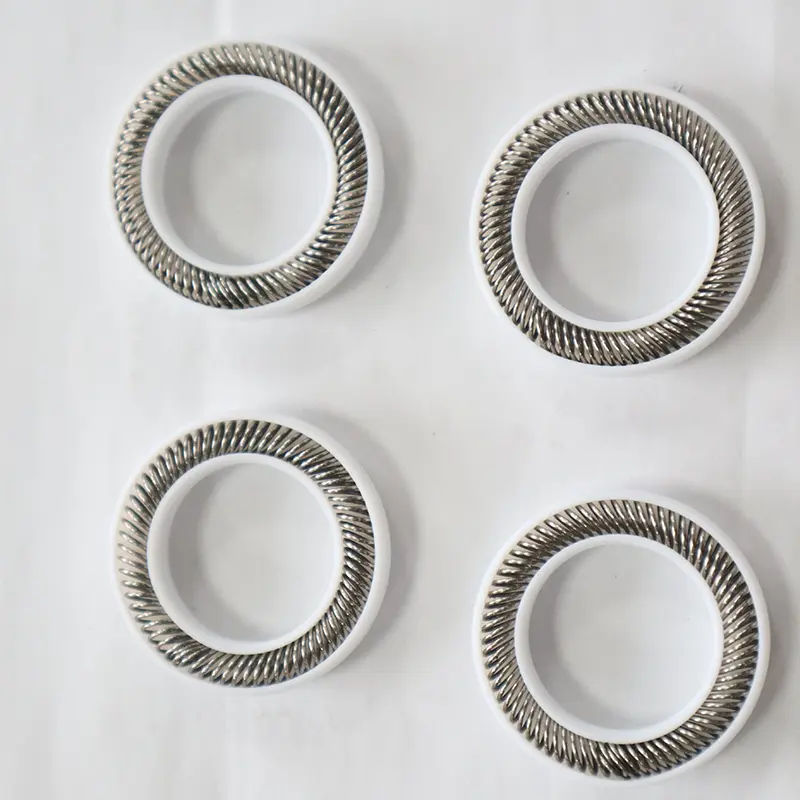

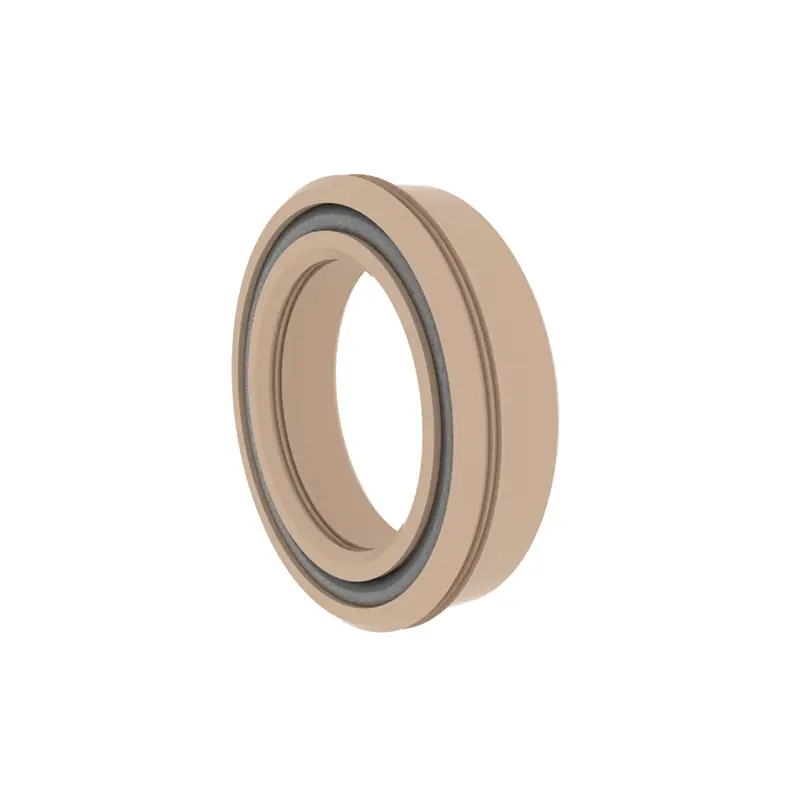

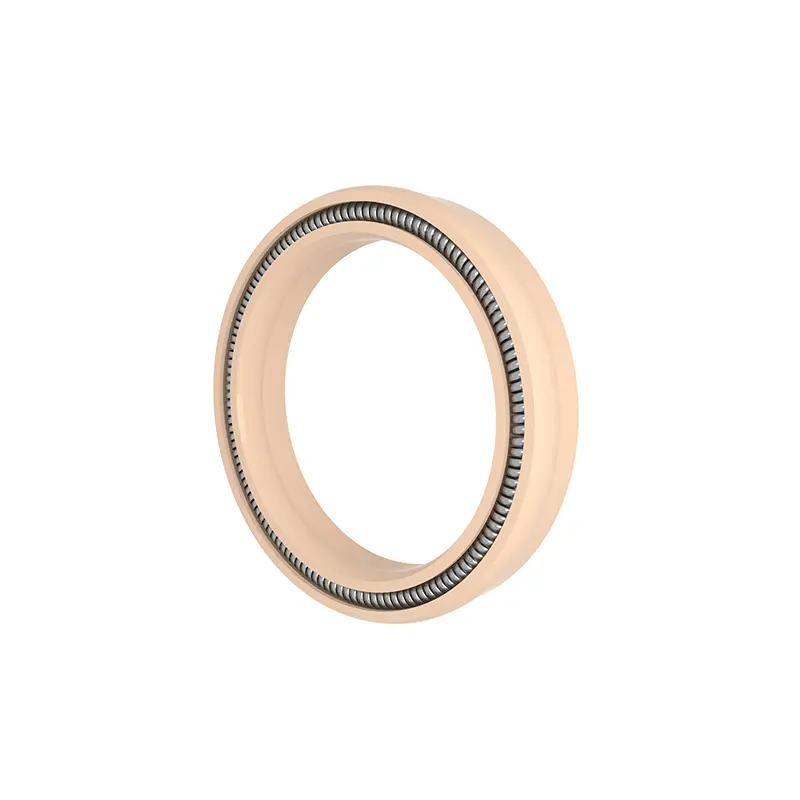

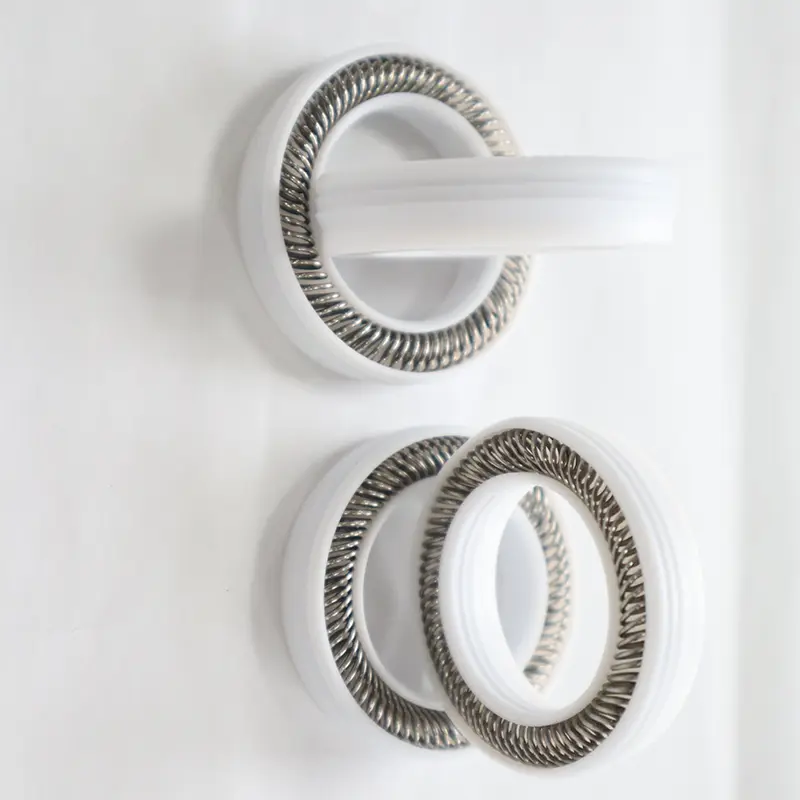

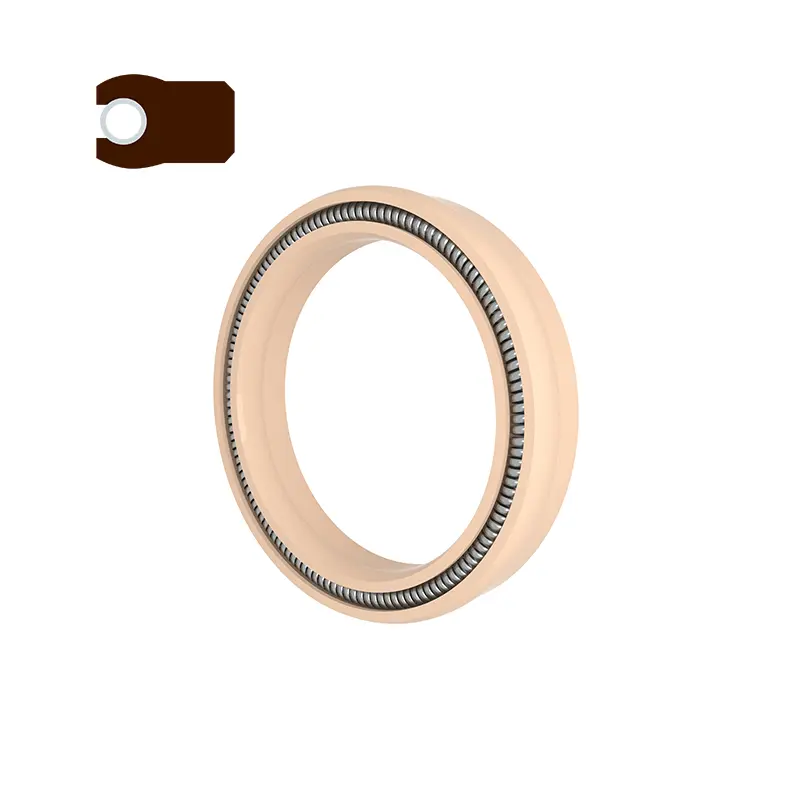

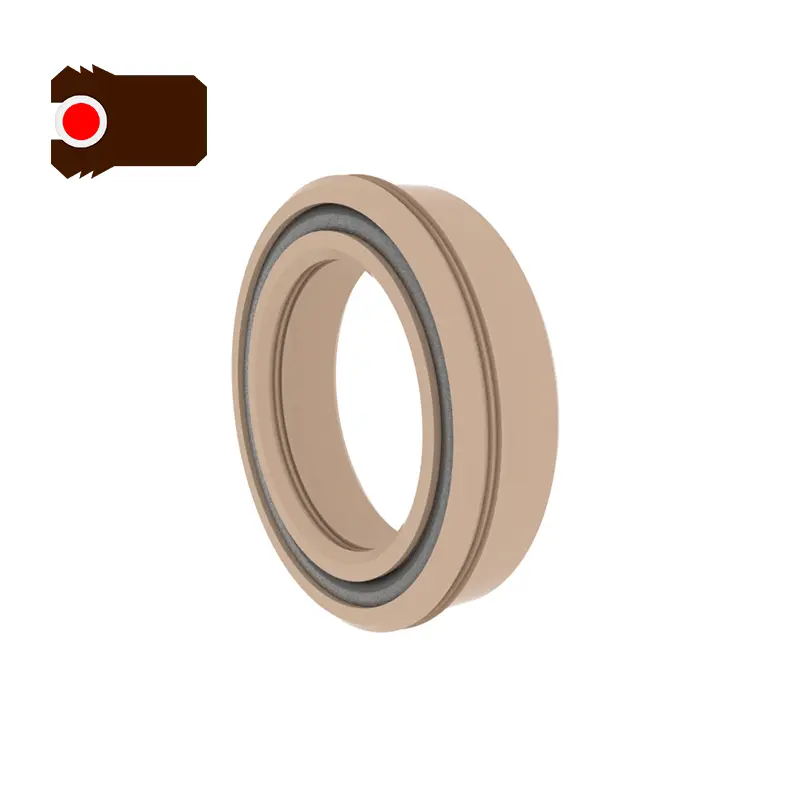

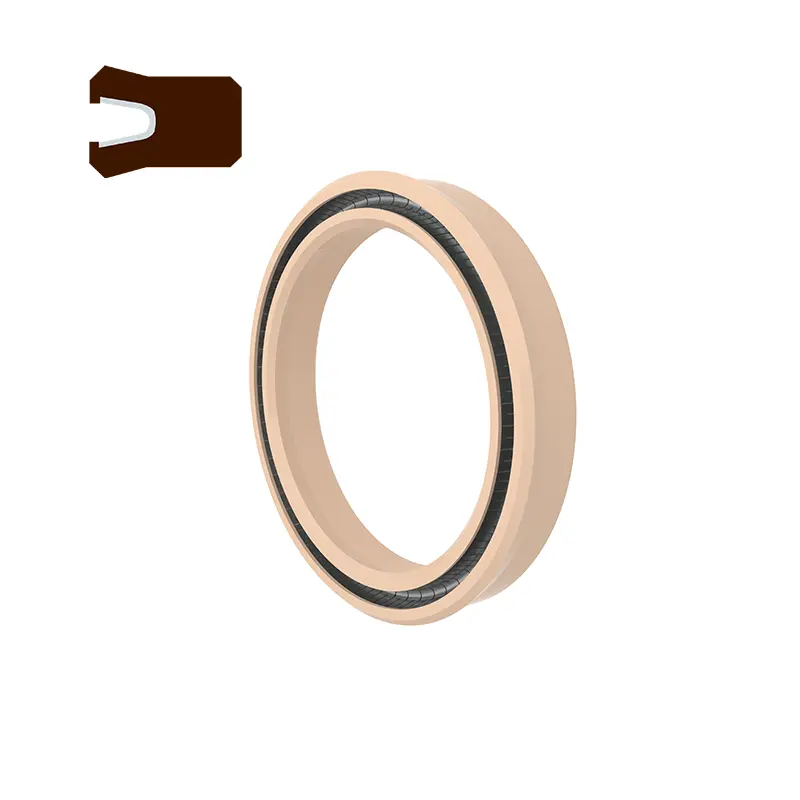

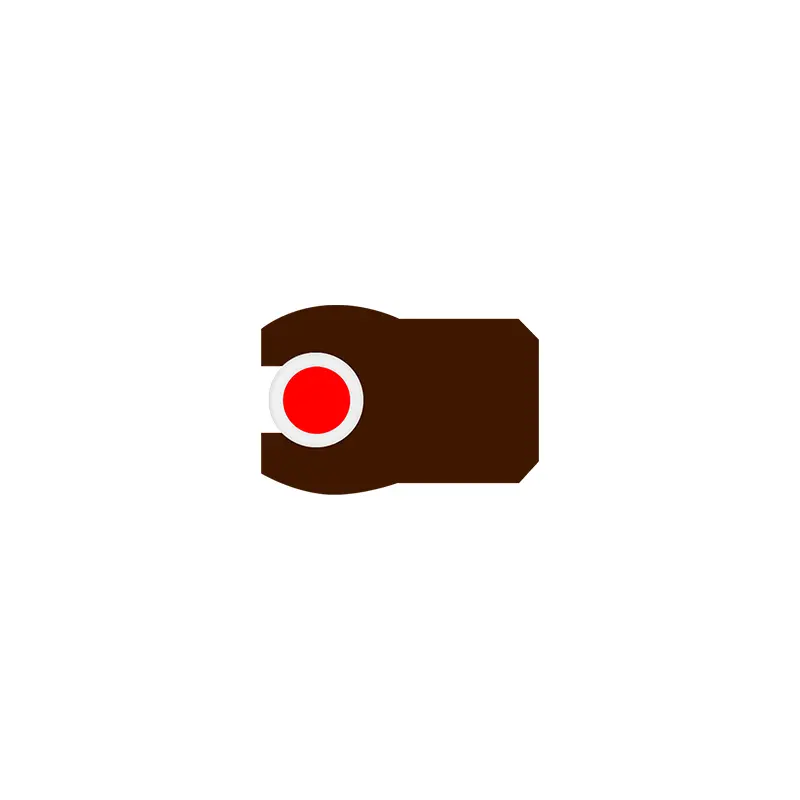

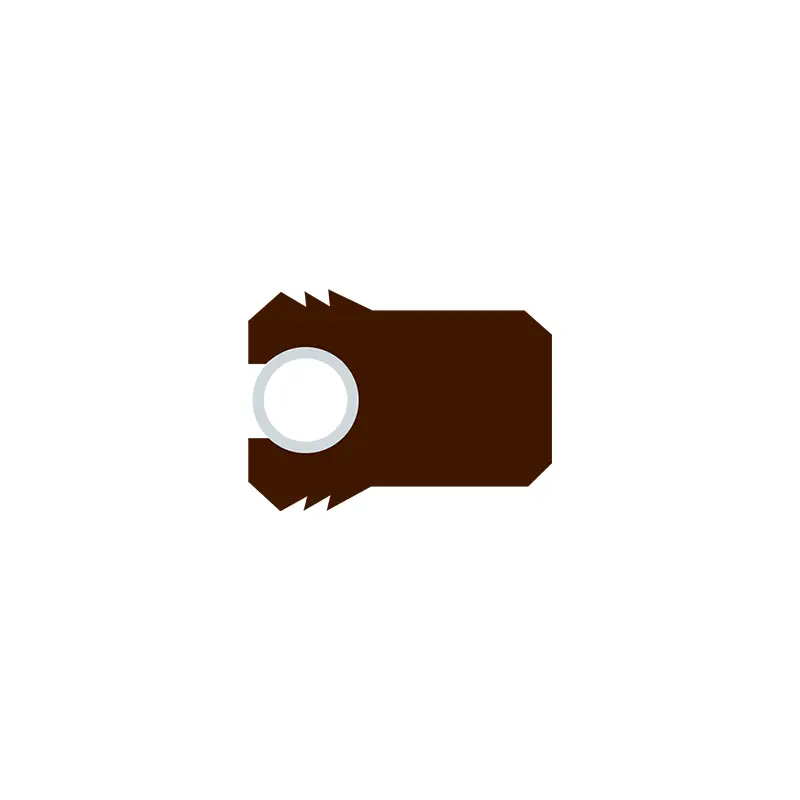

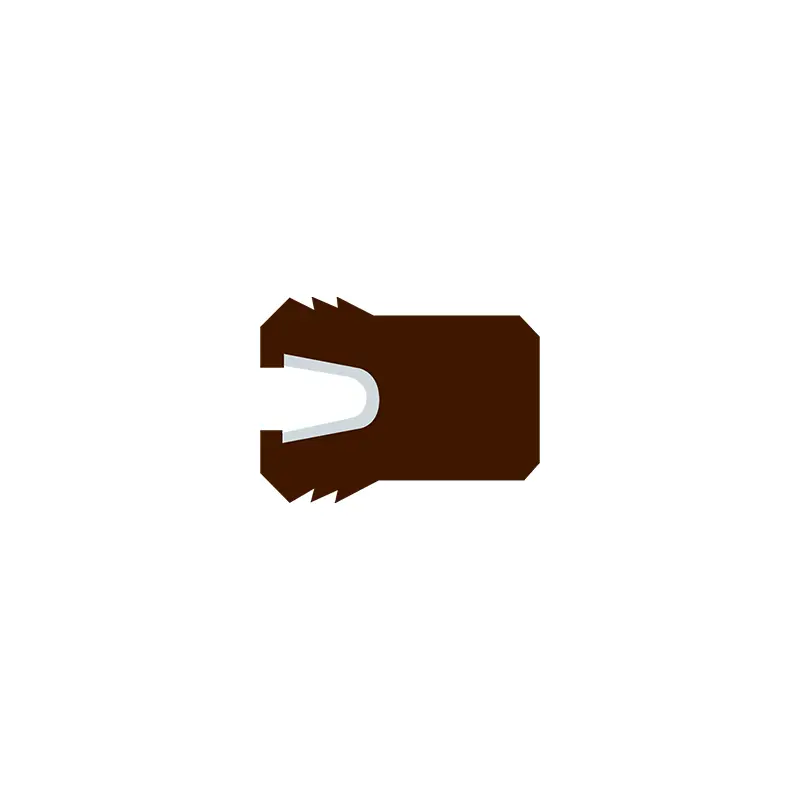

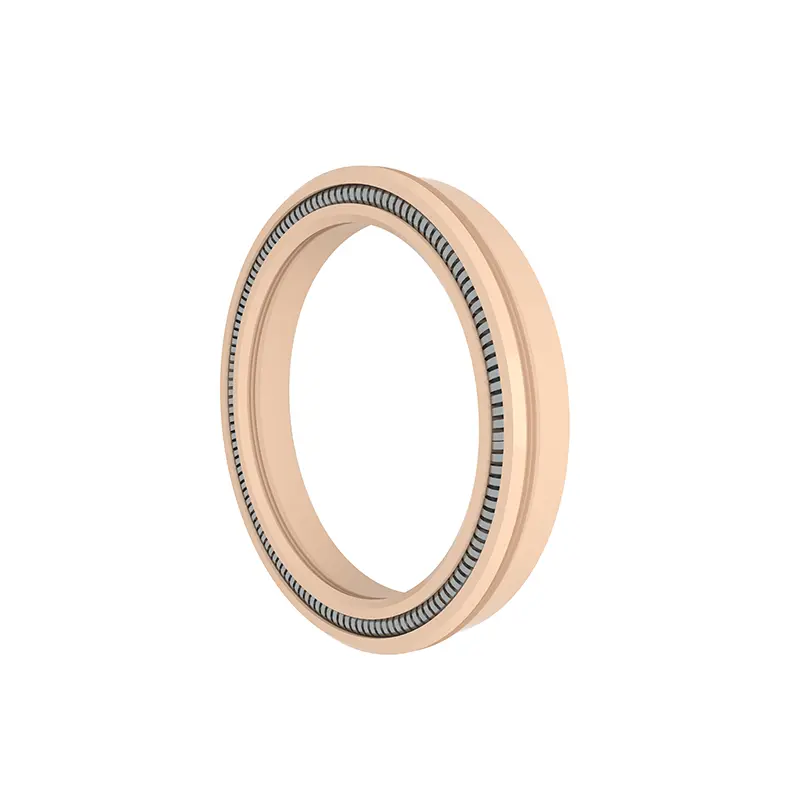

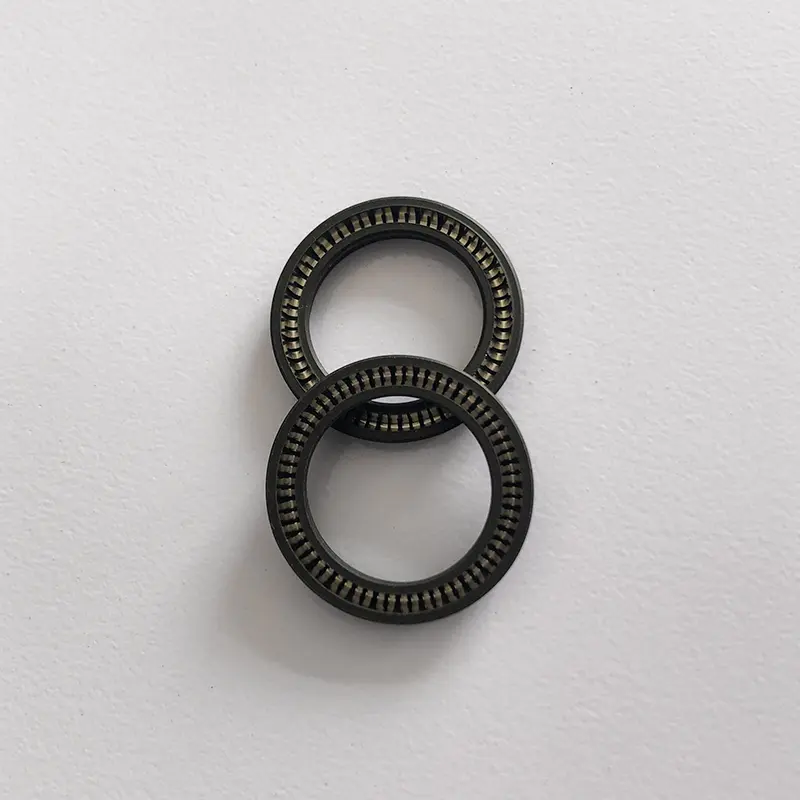

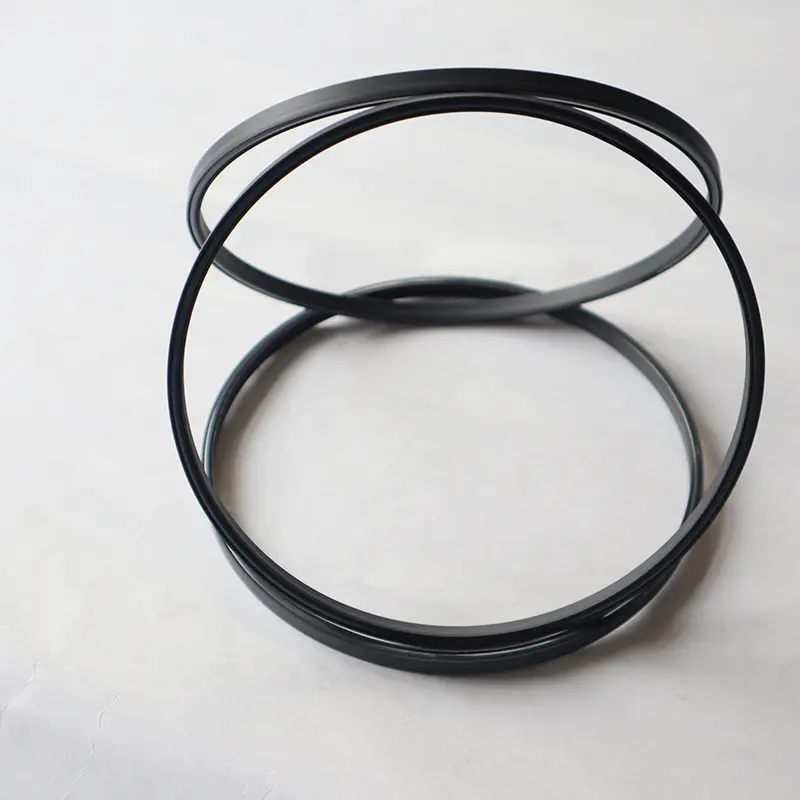

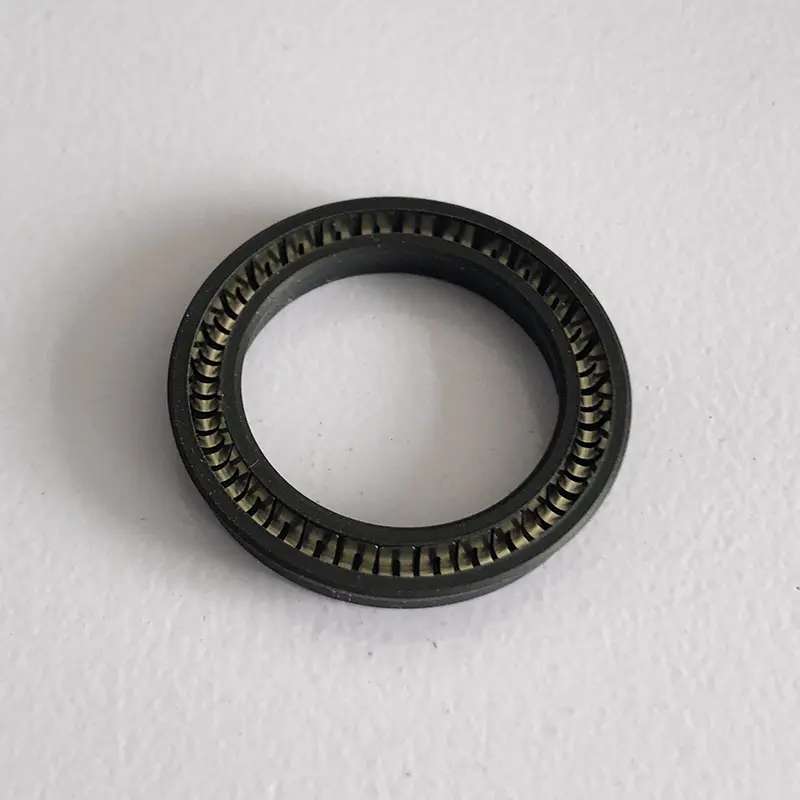

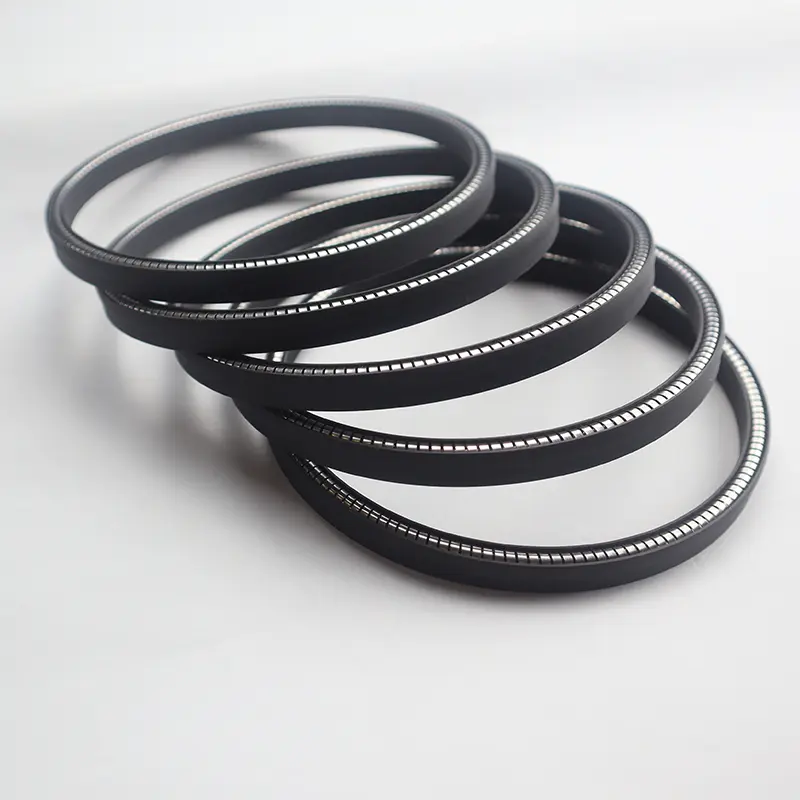

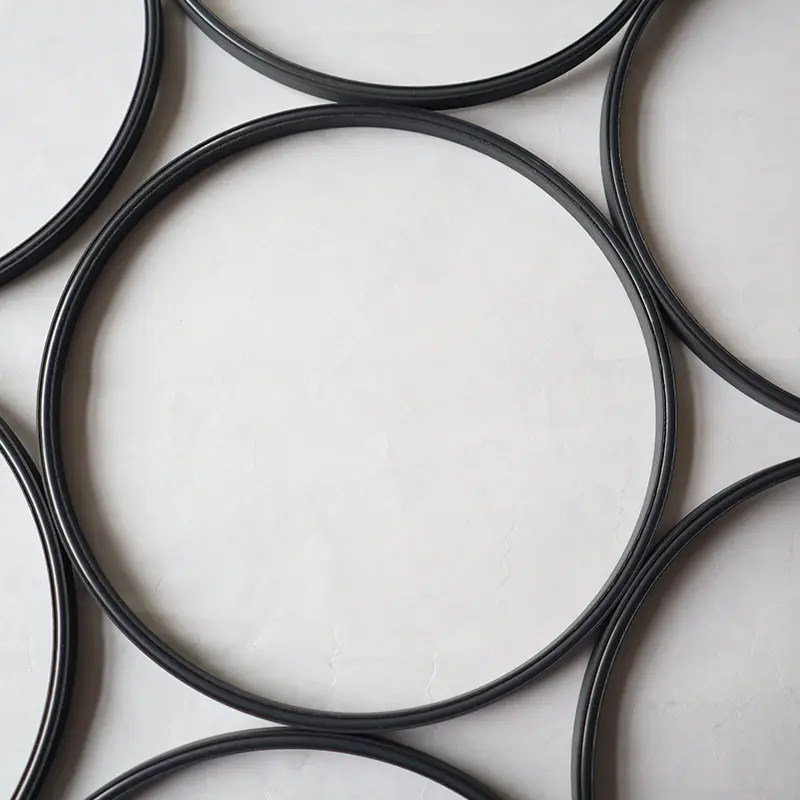

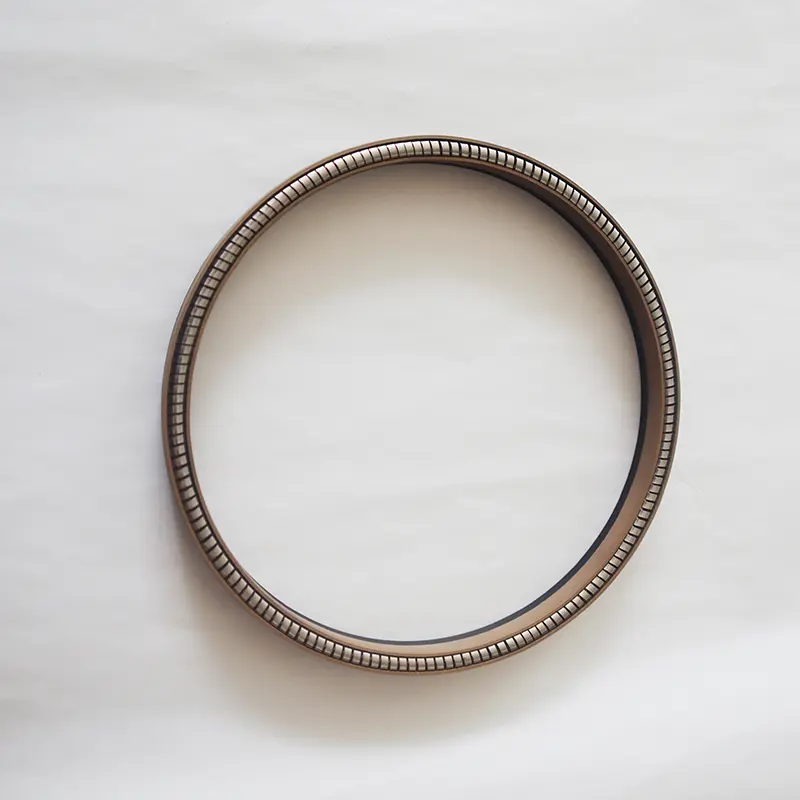

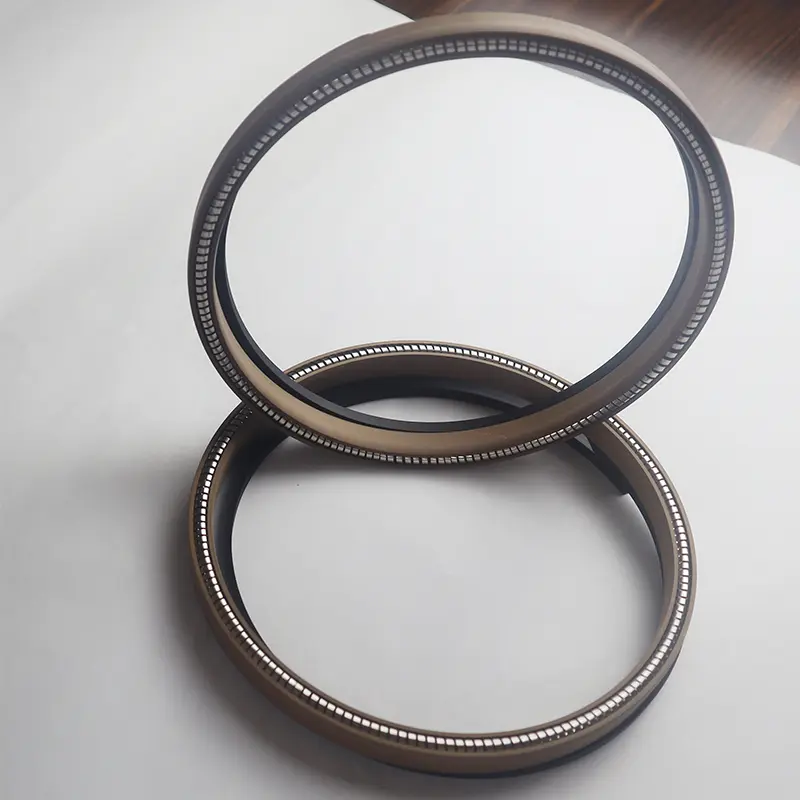

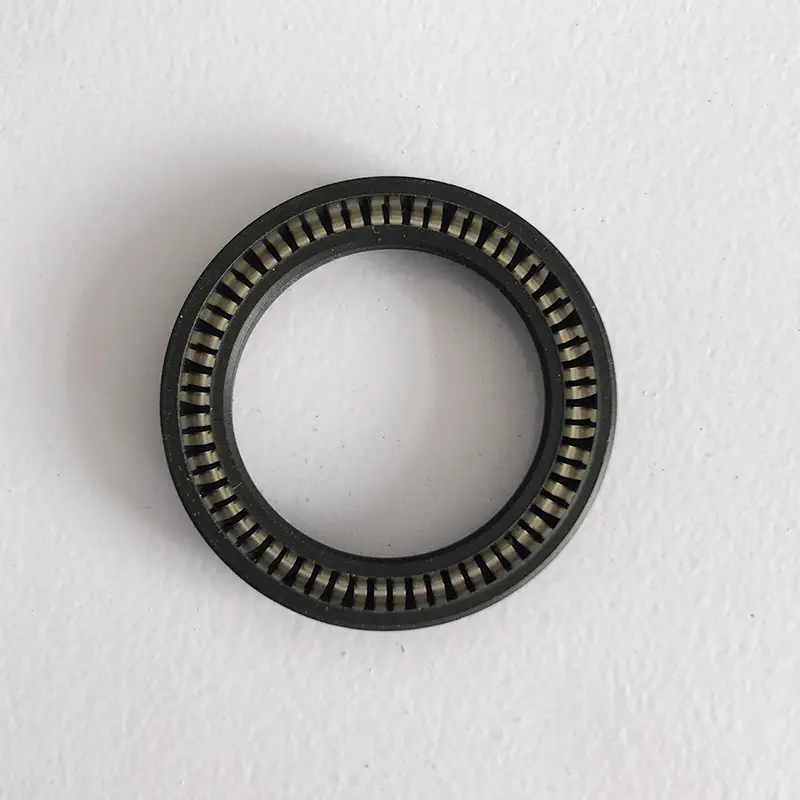

Nasza uniwersalna sprężyna FS Energizowana pieczęć jest wysokowydajnym uniwersalnym sprężynowym uszczelką dla otworu wału o symetrycznej strukturze i uniwersalnym otworze wału, który jest odpowiedni do różnych scenariuszy przemysłowych. Ta seria produktów jest podzielona na typ, typ B, typ Bo, typ C, typ D i typ DO. Wśród nich typ B i DO przyjmują kombinację o wysokiej funkcji plastikowej i powlekanej O-ring, która ma doskonałą odporność na media; Typ C, typ D i DO typ przyjmują strukturę warg zębów w celu dalszej poprawy zdolności uszczelnienia, szczególnie odpowiedniego do warunków pracy pod wysokim ciśnieniem o ciśnieniu przekraczającym 40 MPa.
FS Universal Spring Energizowana uszczelka obsługuje różnorodne materiały do pierścienia uszczelniające (takie jak PTFE, UPE, PK itp.) I sprężyny ze stali nierdzewnej (opcjonalnie w kształcie O lub w kształcie litery V) i może wykonywać doskonałą wydajność w różnych mediach i warunkach pracy. Uniwersalna konstrukcja otworu wału upraszcza proces selekcji i instalacji i jest szeroko stosowany w systemach hydraulicznych pod wysokim ciśnieniem, urządzeniu pneumatycznym i specjalnym uszczelnianiu mediów w polach chemicznych, ropy naftowej, energii itp. Jeśli chcesz dowiedzieć się więcej o uniwersalnym sprężynowym energii otworu wału, możesz skontaktować się z uszczelką Ruichen.
Funkcje i aplikacje produktu:
Obowiązujące warunki pracy (wartości graniczne nie powinny pojawiać się jednocześnie)
| Ciśnienie MPA | Prędkość m/s | Temperatura ℃ | Średni | |
| <40, obowiązująca szerokość rowka l > 40MPA, proszę zastosować szerokość rowka L1 | <10 | BO/DO -35~+250 | Inny -200 ~+250 | Wszystkie ciecze, chemikalia, gazy |
Wybór materiału

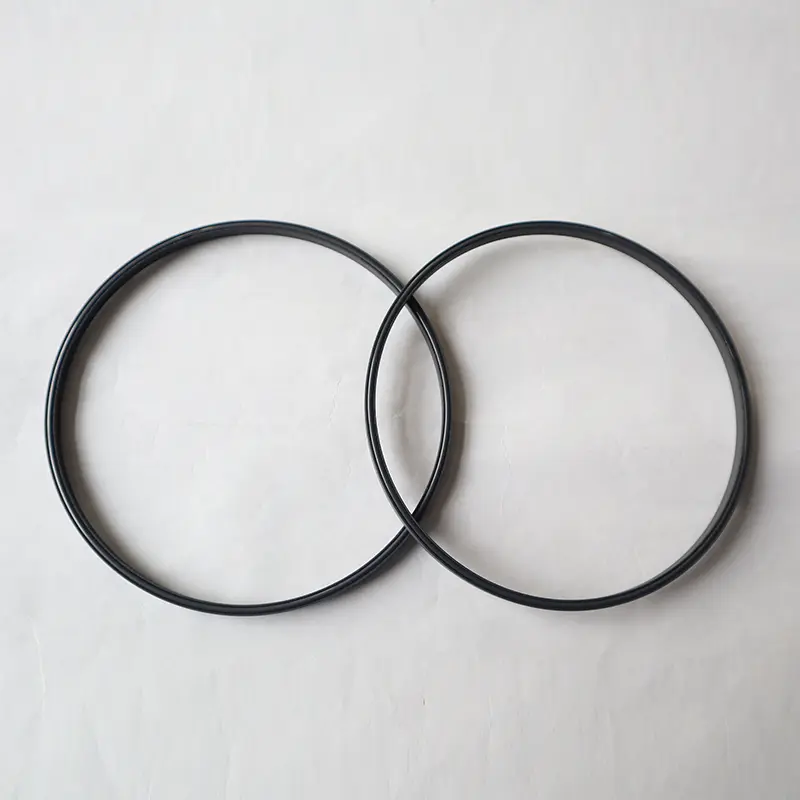

1. BO, do elastomeru: powlekany O-ring.
2. Materiał pierścienia uszczelniający: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 itp.

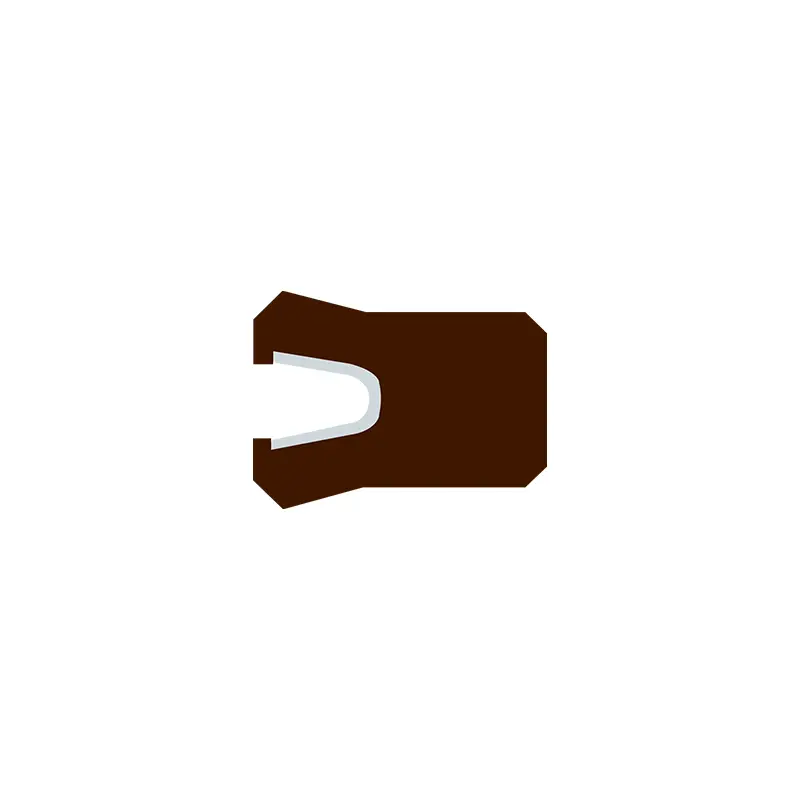

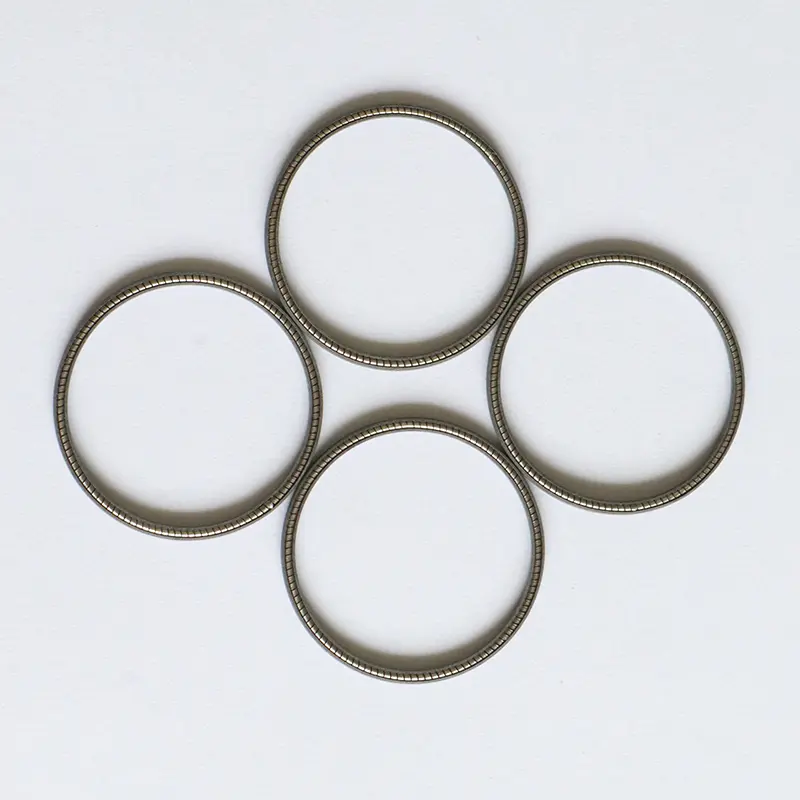

3. Sprężyny ze stali nierdzewnej mogą wybrać sprężyny w kształcie O i sprężyny w kształcie litery V.
Przykład zamawiania
FS-A-40*46*4.7-PTFE4 D*D*L A Materiał typu A, materiał pierścienia uszczelniający to Ptfe4,
FS-BO-40*46*4.7-PTFE4, D*D*L BO-type pieczęć, materiał pierścienia uszczelniający to PTFE4, z powłoką o-ring

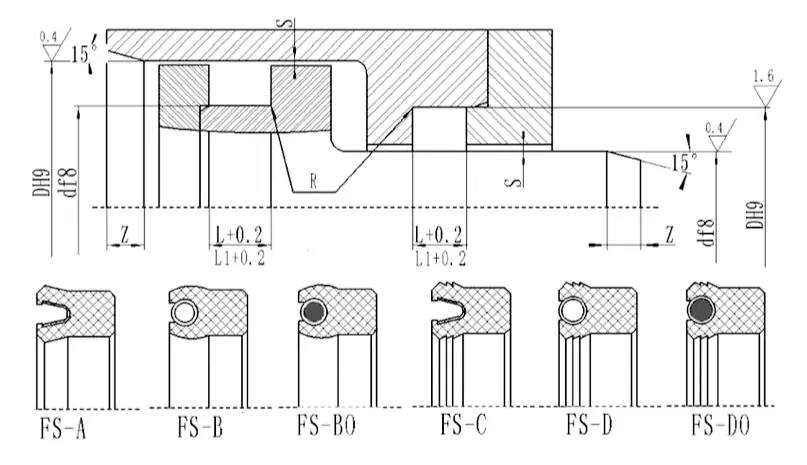

Dostępne są specyfikacje (wszystkie rozmiary w zakresie parametrów)
| d | D | L+0.2 | L1+0.2(Mający zastosowanie do ciśnienia> 40mpa) | Radialny luz Smax | Długość fazowania Zmin | Rmax | |
| <20mpa | <40MPA | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Uwaga: Wymagane specyfikacje nie są wymienione w tej tabeli. Prosimy o kontakt.
Możemy dostarczać produkty o maksymalnie 1600 mm.
