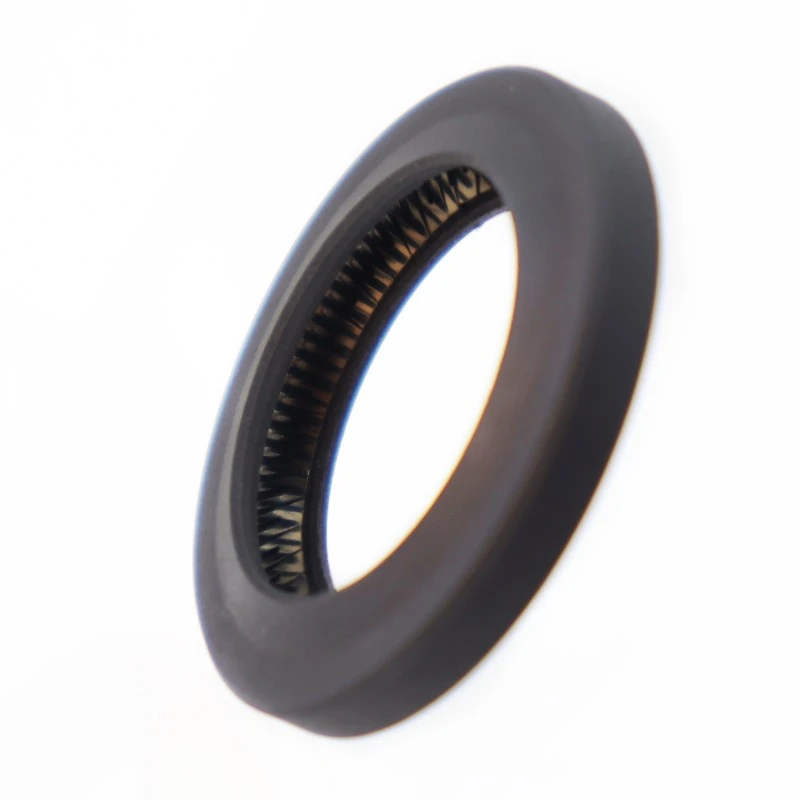

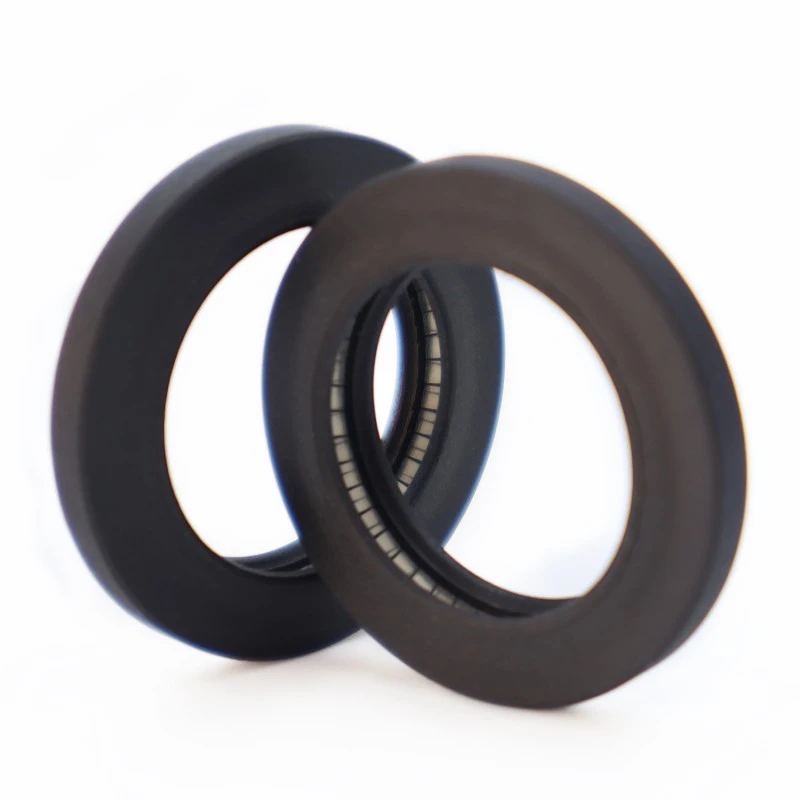

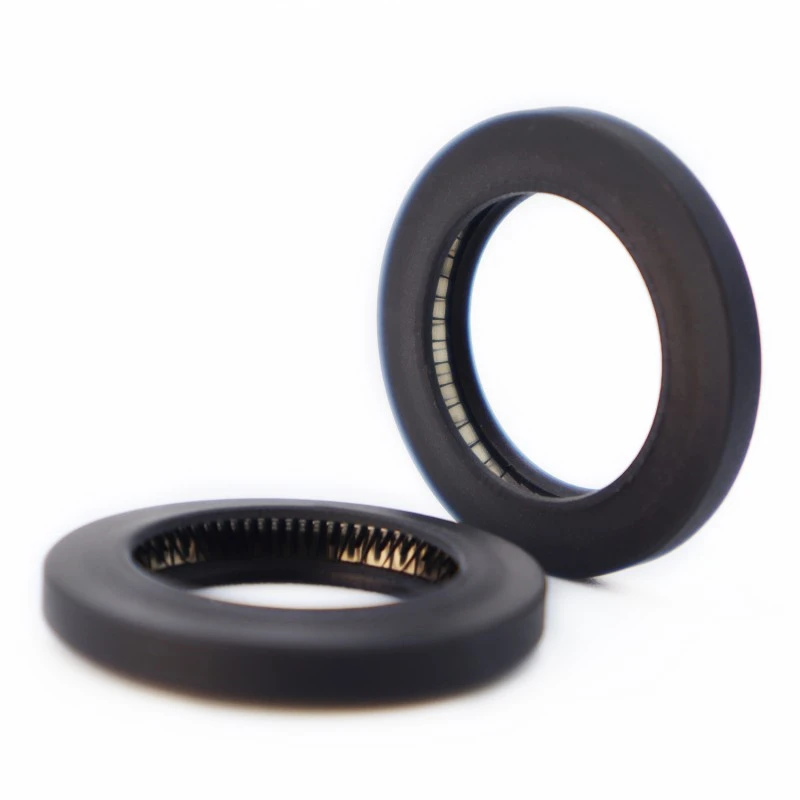

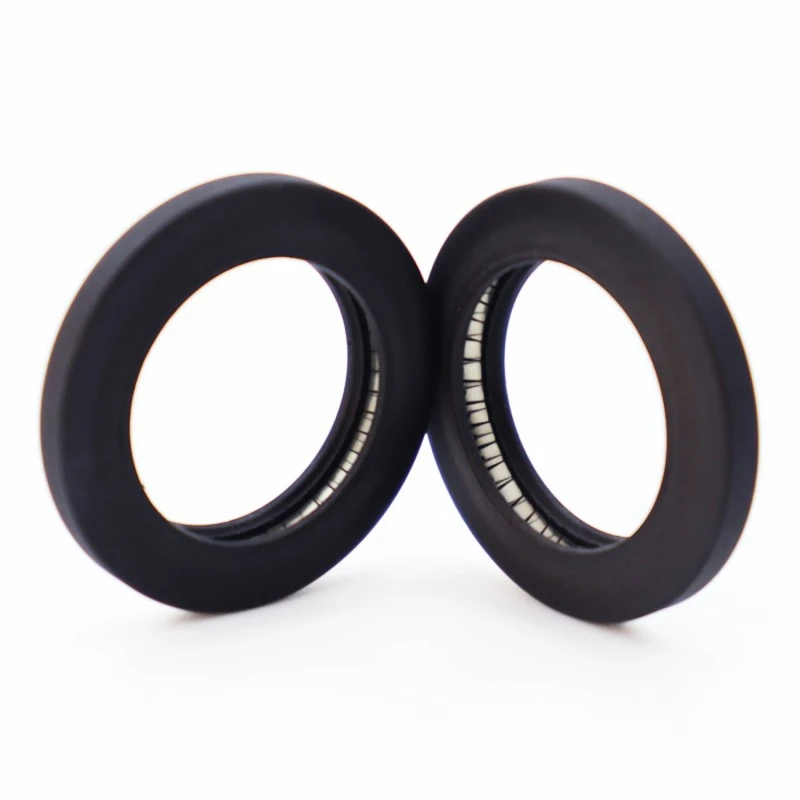

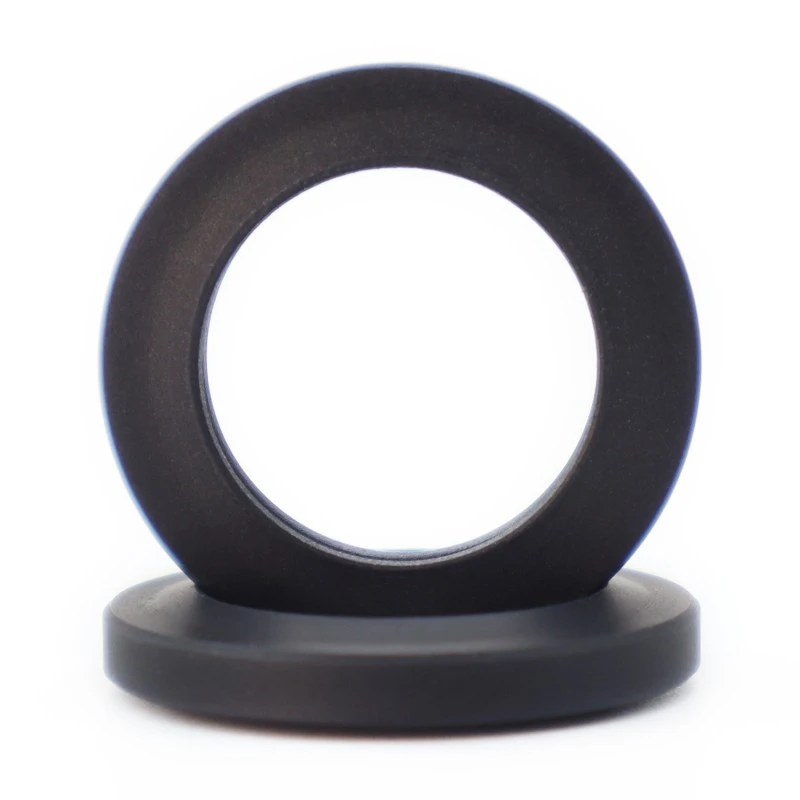

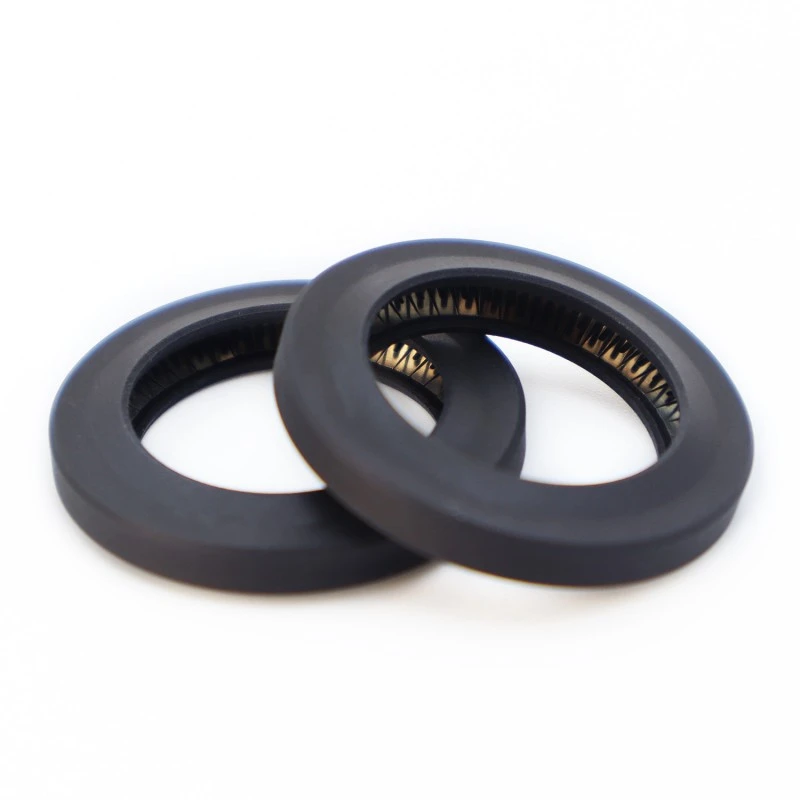

Uszczelka RC2876 składa się ze sprężyny ze stali nierdzewnej i wysokowydajnego tworzywa sztucznego. Sprężyna ze stali nierdzewnej może mieć kształt litery V lub O. W przypadku stosowania RC2876-B należy wybrać odpowiedni materiał elastomerowy.
Obowiązujące warunki pracy (wartości ekstremalne nie powinny występować jednocześnie)
|
Ciśnienie (MPa) |
Prędkość (m/s) |
Temperatura (°C) |
Średni |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Wszystkie ciecze, chemikalia i gazy |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Wybór materiału
1. Można wybrać następujące materiały na pierścienie uszczelniające: R01 Kauczuk nitrylowy (NBR), R02 Guma fluorowa (FKM) itp.
2. Materiały pierścieni uszczelniających: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 itp.
3. Sprężyny ze stali nierdzewnej można wybierać spośród sprężyn w kształcie litery O i sprężyn w kształcie litery V.
Przykład zamówienia
RC2876-40-PTFE4+V: Średnica zewnętrzna wewnętrznego rowka dociskowego wynosi 40, materiał pierścienia uszczelniającego to PTFE4, sprężyna ma kształt litery V.
RC2876-B-40-PTFE4+R02: Wewnętrzna średnica rowka dociskowego wynosi 40, materiał pierścienia uszczelniającego to PTFE4, pasujący pierścień uszczelniający typu O-ring jest wykonany z fluorokauczuku.
Uwaga: Jeśli wymagany jest rozszerzony zakres, należy użyć numeru seryjnego.
Tabela specyfikacji (dostępne są wszystkie specyfikacje w zakresie parametrów)
|
Numer seryjny |
Numer seryjny |
Standardowy zakres DH11 |
Rozszerzony zakres DH11 |
Głębokość rowka h-0,05 |
Szerokość rowka L+0,2 |
Zaokrąglone rogi Rmaks |
|
RC2876-0 |
RC2876-B-0 |
10 ~ 13,9 |
10 ~ 40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14 ~ 24,9 |
13 ~ 200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25 ~ 45,9 |
18 ~ 400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46 ~ 124,9 |
28 ~ 700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125 ~ 999,9 |
45 ~ 1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
