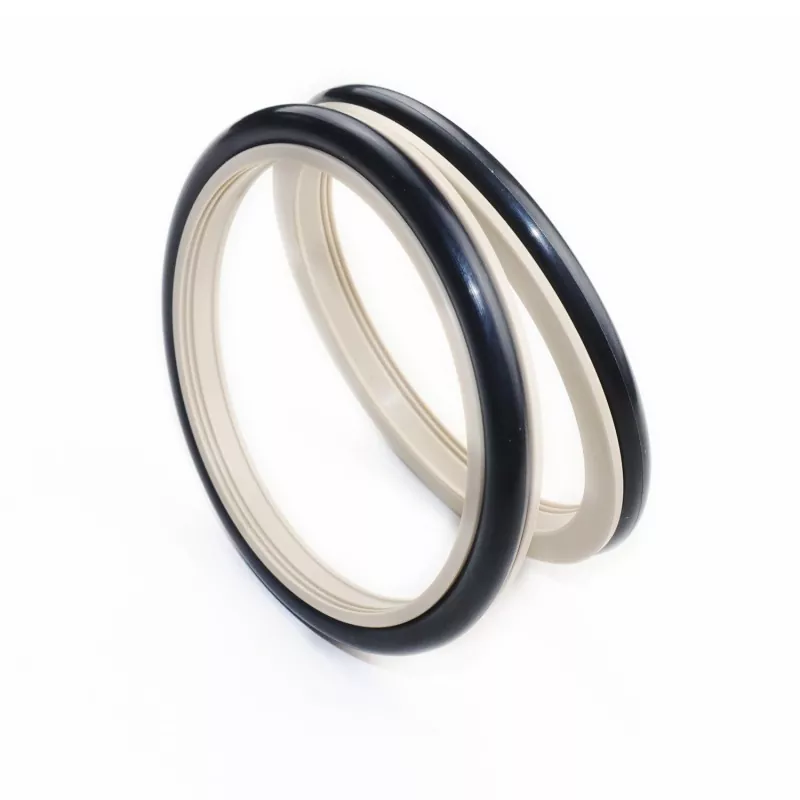

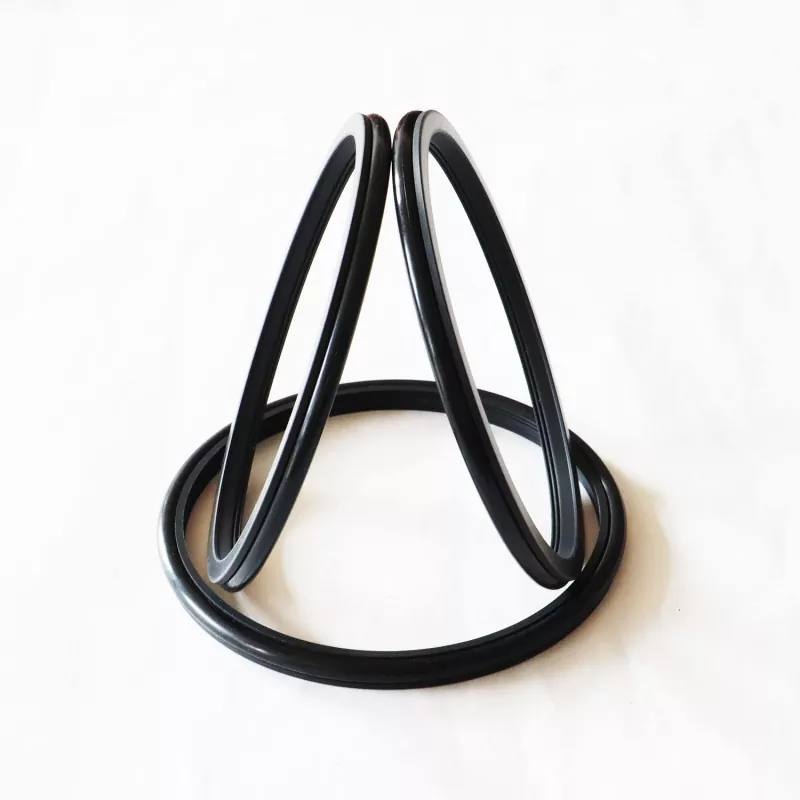

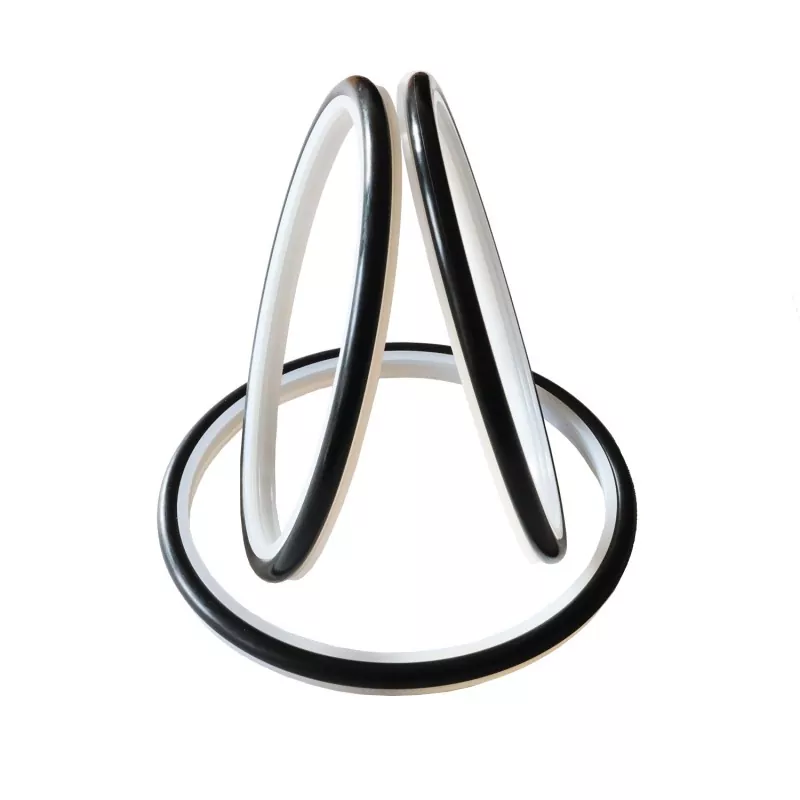

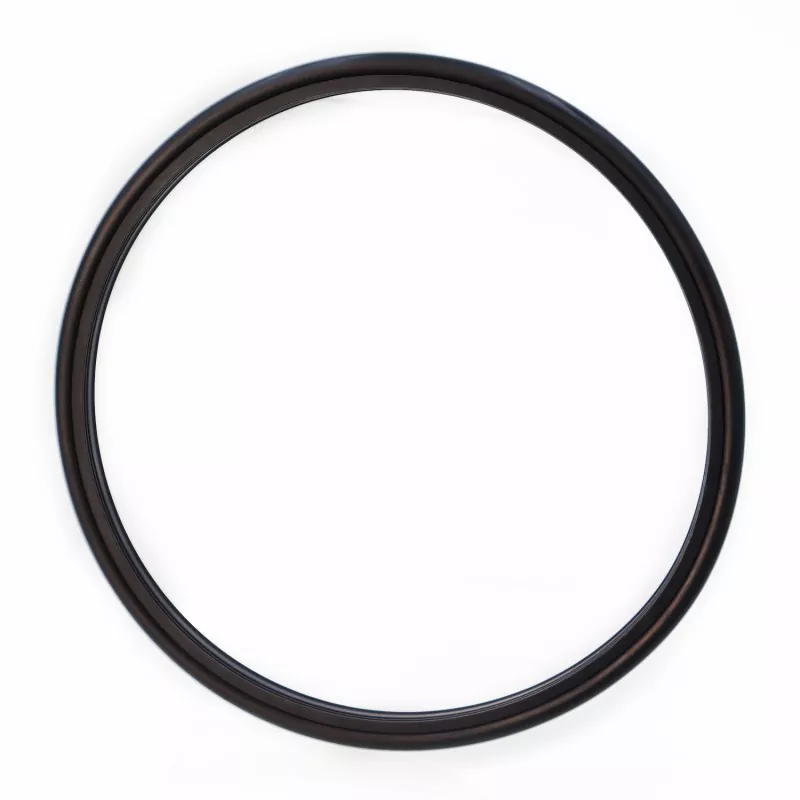

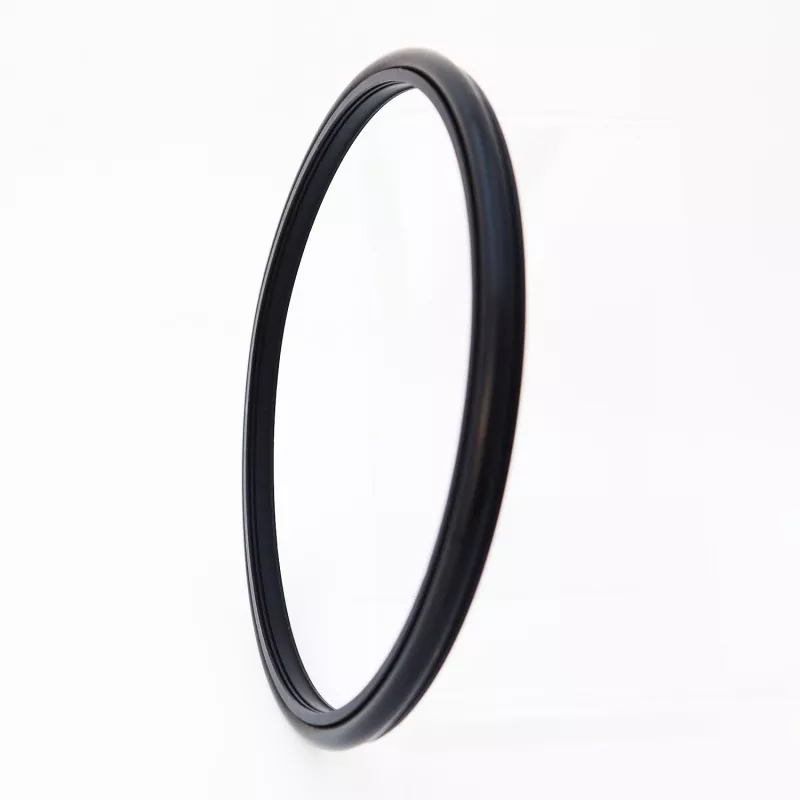

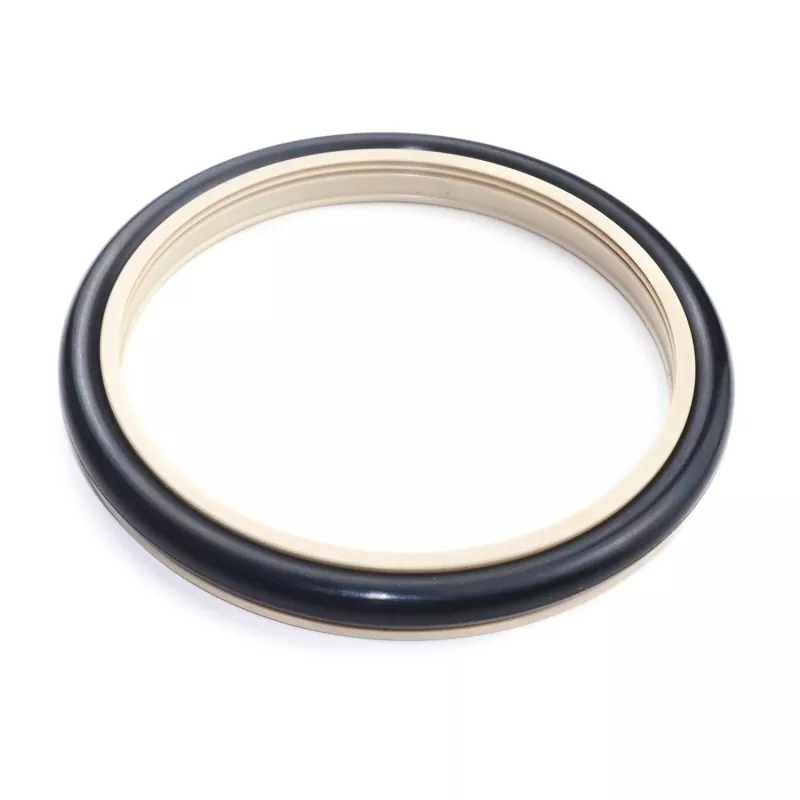

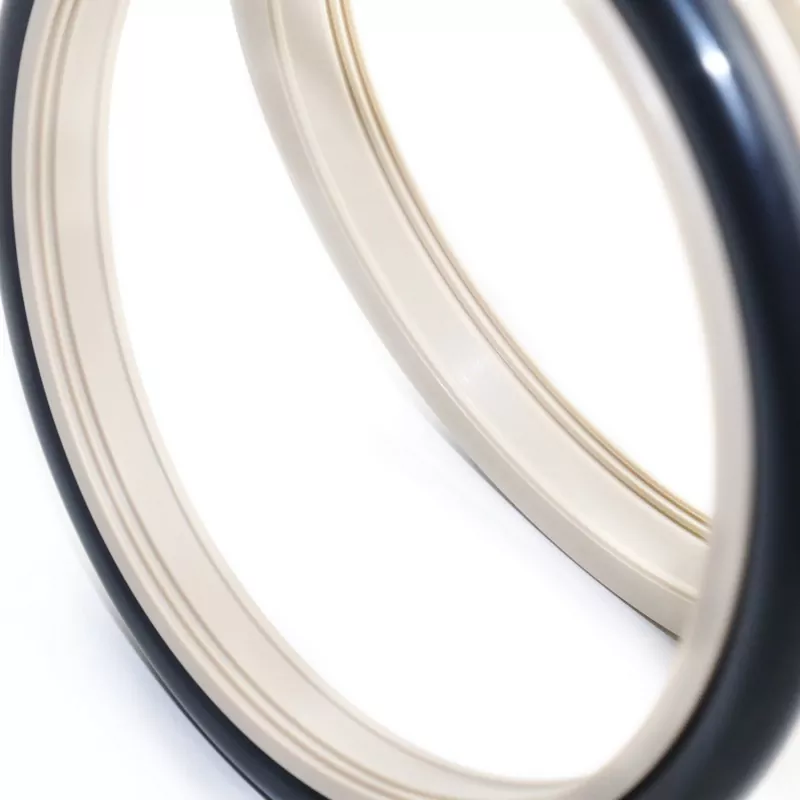

Wzmocniona ząbkowana uszczelka kompozytowa (uszczelka zaczynu cementowego) do tłoczysk (wałów) składa się ze specjalnie zaprojektowanego ząbkowanego pierścienia uszczelniającego wykonanego z wysokowydajnego tworzywa konstrukcyjnego i gumowego O-ringu; nadaje się do jednokierunkowego uszczelniania w hydraulicznych zastosowaniach tłokowych i obrotowych. Stosowany jest głównie w pompach nurnikowych, pompach błotnych, narzędziach do wiercenia śrub, platformach wiertniczych, sprzęcie do poszukiwania ropy naftowej, wytwórniach betonu i nie tylko.
Kluczowe cechy obejmują długą żywotność, niskie tarcie, doskonałe właściwości uszczelniające, zwartą konstrukcję oraz łatwość instalacji, użytkowania i konserwacji. Zoptymalizowana konstrukcja profilu i grubości wargi uszczelniającej zapewnia skuteczne uszczelnienie nawet w przypadku narażenia na działanie agresywnych mediów, takich jak zaczyn cementowy.
W przypadku stosowania z mediami błotnymi zaleca się wtryskiwanie smaru pomiędzy dwoma (lub więcej) etapami uszczelniania.
Wartości graniczne nie powinny występować jednocześnie.
|
Ciśnienie (MPa) |
Temperatura (°C) |
Prędkość (m/s) |
Średni |
|
|
Ruch posuwisto-zwrotny |
Ruch obrotowy |
|||
|
≤100 |
-35 do +100 (z O-ringiem NBR) |
≤6 |
≤2 |
Woda, błoto, ropa naftowa, olej hydrauliczny, emulsja |
|
-20 do +200 (z oringiem FKM) |
||||
1. Kompatybilne materiały na pierścienie uszczelniające typu O-ring obejmują: kauczuk nitrylowy R01 (NBR), gumę fluorową R02 (FKM) itp.
2. Materiał pierścienia uszczelniającego: materiał standardowy PTFE4; inne dostępne materiały to PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 itp.
Zamów model: RC2061-80*91,7*7,6-PTFE4-R01 (Model — średnica wału * średnica rowka * szerokość rowka — kod materiału)
Dostępne są rozmiary w podanym zakresie parametrów.
|

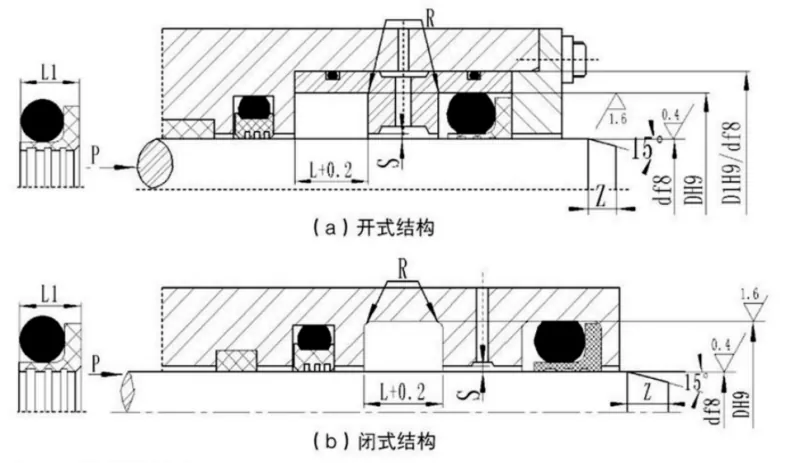

Zakres średnic wału Typ standardowy d f8 RC2061 |
Zakres średnic wału Wytrzymałe d f8 RC2061-Z |
Średnica rowka D H9 |
Szerokość rowka L+0,2 |
Szerokość uszczelki L1 |
Promień narożnika Rmaks |
Luz promieniowy Smax |
Ścięcie Zmin |
Średnica przekroju pierścienia uszczelniającego |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5 ~ 15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16 ~ 38,9 |
5 ~ 15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39 ~ 107,9 |
16 ~ 38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108 ~ 670,9 |
39 ~ 107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671 ~ 1600 |
108 ~ 670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Uwaga: 1. Dla wałów o średnicach ≤30 mm zaleca się konstrukcję z otwartym rowkiem.
2. W przypadku uszczelnień obrotowych twardość powierzchni wału obrotowego powinna wynosić HRC ≥58.
3. Dla ciśnień przekraczających 30 MPa zaleca się pasowanie H8/f8 dla szczeliny wytłaczanej.
