Wydajność i zastosowania

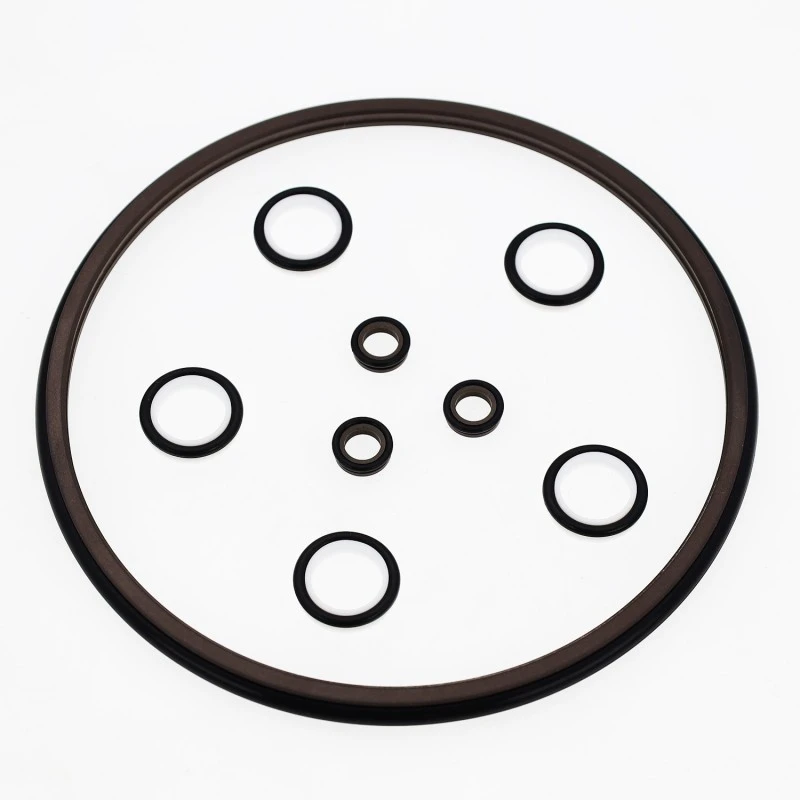

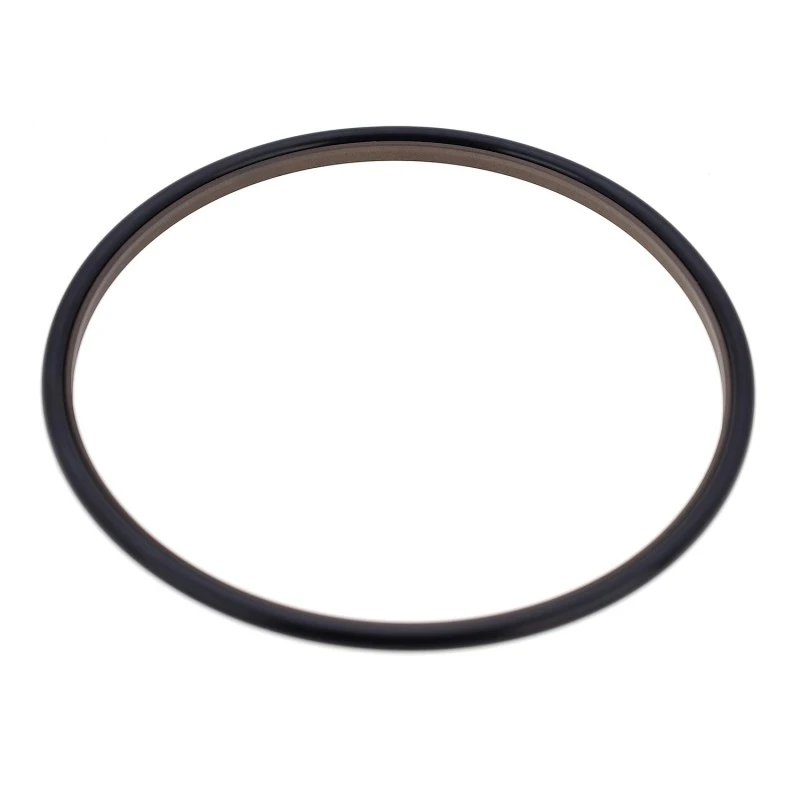

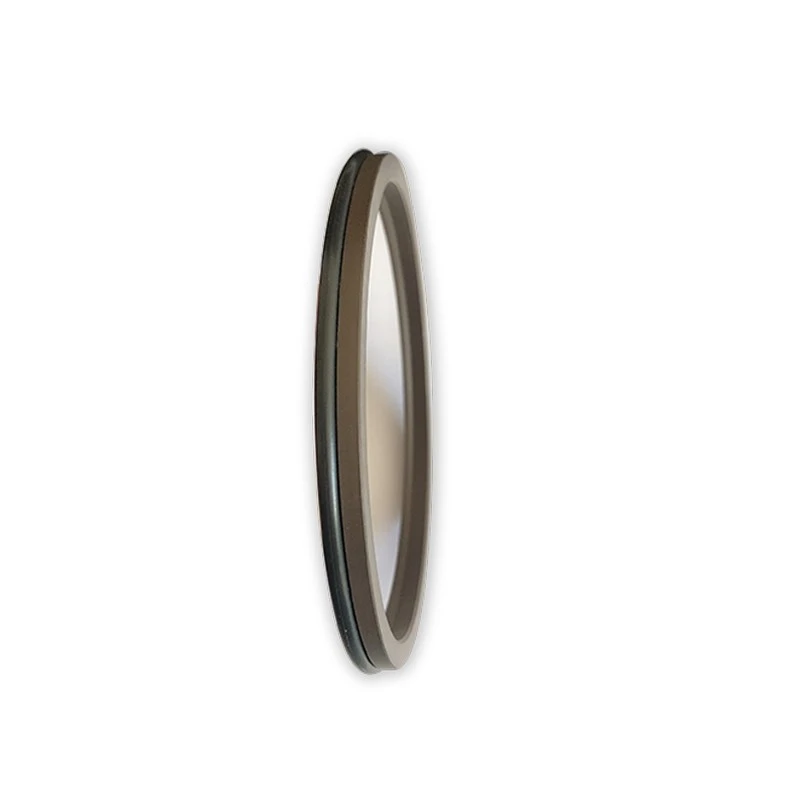

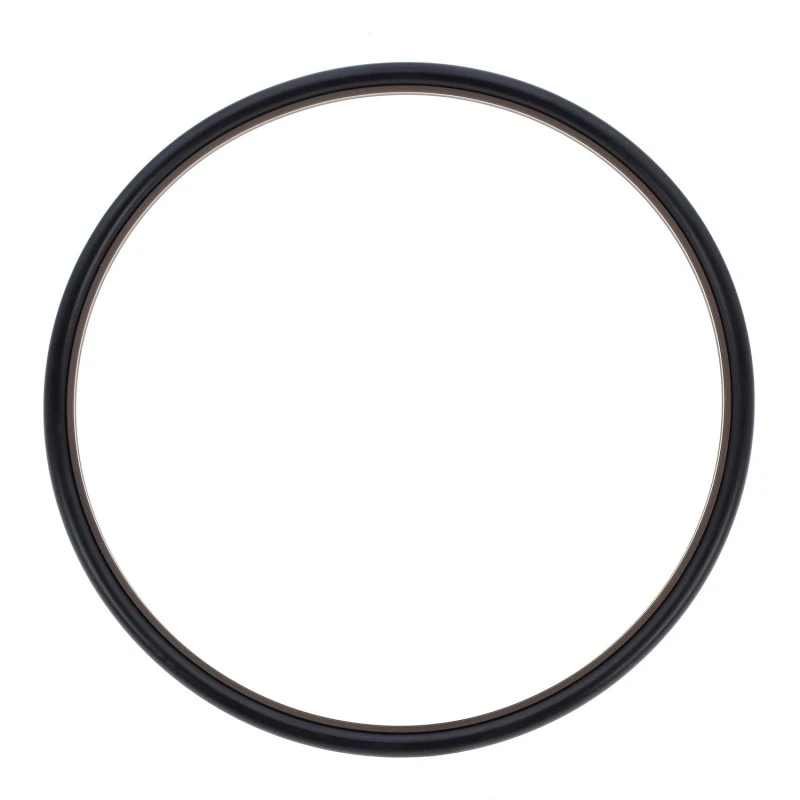

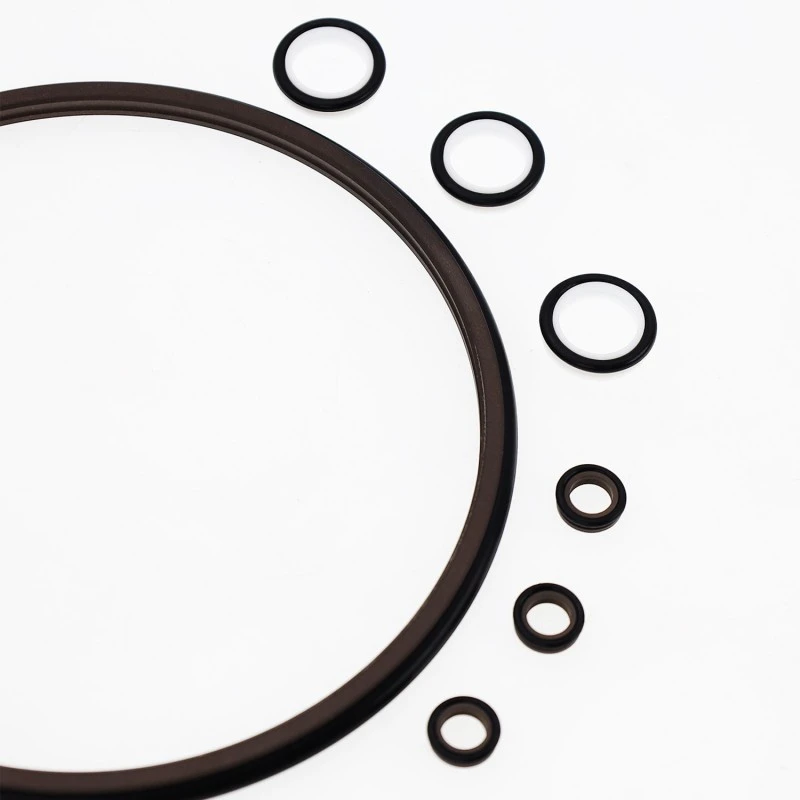

Dwuwargowa uszczelka zgarniająca jest dwukierunkową uszczelką zgarniającą składającą się z dwuwargowego pierścienia zgarniającego wypełnionego PTFE i pierścienia typu O-ring. O-ring zapewnia napięcie wstępne, kompensując zużycie pierścienia PTFE. Nadaje się do ruchów posuwisto-zwrotnych, oscylacyjnych lub spiralnych.
Warunki pracy
|
Ciśnienie MPa |
Temperatura °C |
Prędkość m/s |
Średni |
|
- |
-35~+100 (pasujący O-ring NBR) |
6 |
Olej hydrauliczny, emulsja, woda itp. |
|
-20~+200 (pasujący O-ring FKM) |
Przykład zamówienia
Zamów model RCF02-80-PTFE3-R01
RCF02 – Model 80 – Średnica wału PTFE3 – Zmodyfikowany PTFE ogólnego przeznaczenia RO1 – Pasujący kod materiału gumowego
Nitryl (NBR) - R01, Fluorocarbon (FKM) - RO2

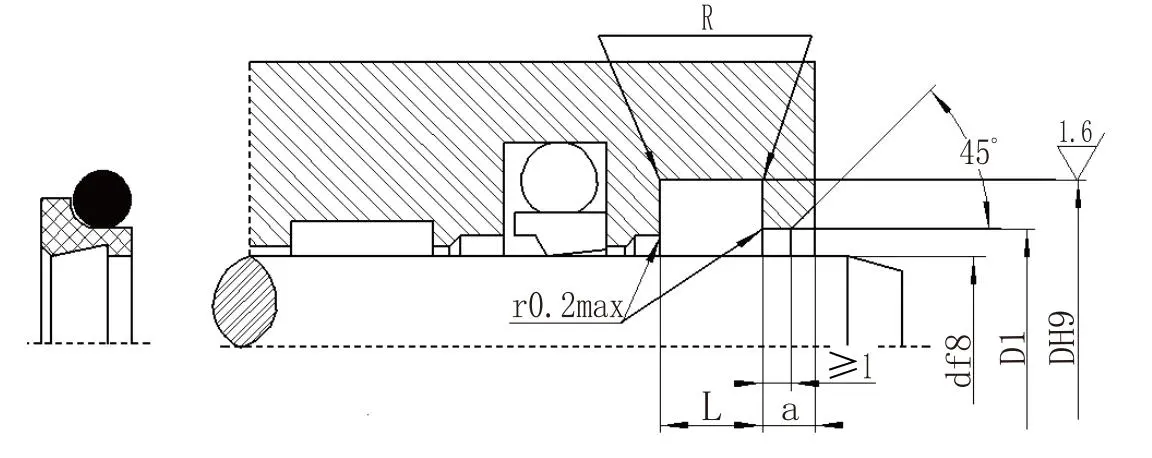

Tabela parametrów specyfikacji (można dostarczyć produkty o dowolnym rozmiarze w zakresie parametrów)
|
Zakres średnic wału d f8 |
Średnica rowka D H9 |
Szerokość rowka L+0.2 |
Otwarta średnica otworu D1H11 |
Szerokość otwartego otworu a≥ |
Zaokrąglone rogi R≤ |
Średnica drutu o-ringu d0 |
|
4 ~ 11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12 ~ 64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65 ~ 250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421 ~ 650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651 ~ 1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
