Uszczelnienie kombinowane osiowe typu C

W przypadku potrzeb w zakresie osiowego statycznego uszczelniania kołnierzy preferowanym wyborem jest kombinowane uszczelnienie osiowe typu C RC2872 firmy Ruichen Sealing. Dostępny w konfiguracjach typu A (ciśnienie wewnętrzne) i typu B (ciśnienie zewnętrzne), jest przeznaczony do jednokierunkowego uszczelniania statycznego na końcach kołnierzy. Jego dwustronna konstrukcja kołnierza ustalającego eliminuje ryzyko uszkodzenia wytłaczanego pierścienia uszczelniającego typu O-ring, podczas gdy nieodłączny mechanizm uszczelniający zasilany ciśnieniem zapewnia wyjątkową odporność na ciśnienie, dzięki czemu idealnie nadaje się do uszczelniania pod ciśnieniem wody.

Wyślij zapytanie

Opis produktu

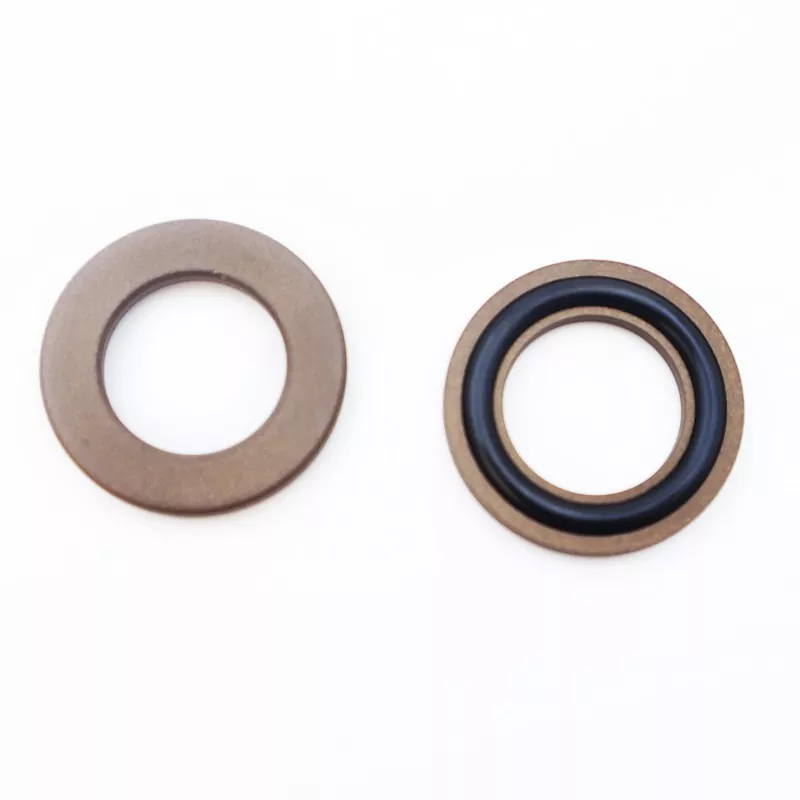

Uszczelnienie kombinowane osiowe typu C składa się z pierścienia uszczelniającego w kształcie litery C wykonanego z wypełnionego PTFE i gumowego pierścienia typu O-ring; jest przeznaczony do zastosowań w uszczelnieniach statycznych, takich jak uszczelnienia osiowe (czołowe) i kołnierzowe. Kluczowe cechy obejmują długą żywotność, doskonałe właściwości uszczelniające, odporność na wysokie ciśnienie i kompaktową powierzchnię konstrukcyjną; nadaje się również do zastosowań w uszczelnieniach hydraulicznych. Dostępny w dwóch wersjach: RC2872-A (dla ciśnienia wewnętrznego) i RC2872-B (dla ciśnienia zewnętrznego).

Kompaktowa konstrukcja ułatwia montaż w ograniczonych przestrzeniach, zapewniając niezawodne uszczelnienie i dłuższą żywotność podczas długotrwałej eksploatacji. Pełny zakres specyfikacji jest dostępny w magazynie, a usługi świadczone globalnym nabywcom obejmują wybór techniczny, zapytania cenowe i zamówienia zbiorcze.

Obowiązujące warunki pracy

Ciśnienie (MPa)	Temperatura (°C)	Prędkość (m/s)	Średni
≤100	-35 do +100 (z O-ringiem NBR)	-	Olej hydrauliczny, emulsja, woda itp.
	-20 do +200 (z oringiem FKM)

Zasada i zastosowanie

Uszczelnienie to składa się z pierścienia uszczelniającego z PTFE w kształcie litery C i pierścienia typu O-ring; O-ring zapewnia wstępne ściskanie, wytwarzając siłę zacisku wymaganą do uzyskania uszczelnienia. Pod ciśnieniem siła zaciskająca wzrasta, co oznacza, że uszczelka działa lepiej wraz ze wzrostem ciśnienia. Dzięki konstrukcji z podwójnym kołnierzem pierścienia ślizgowego zapobiega się wytłaczaniu pierścienia uszczelniającego, dzięki czemu uszczelka wytrzymuje wysokie ciśnienia.

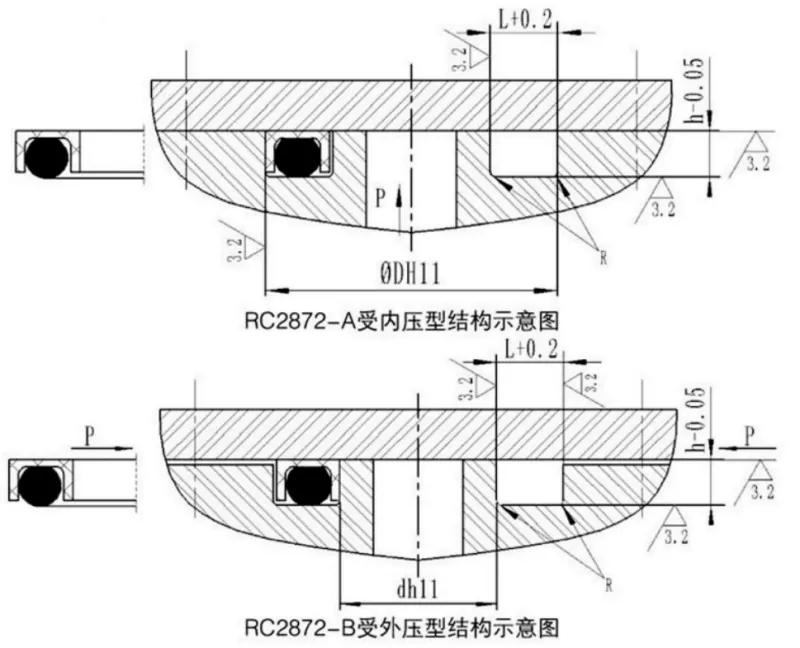

Axial C-Type Combined Seal

Tabela specyfikacji

1. Tabela specyfikacji typu RC2872-A, odpornego na ciśnienie wewnętrzne

Dostępne są wszystkie specyfikacje w zakresie parametrów.

Zakres średnic zewnętrznych D H11	Głębokość rowka h-0,05	Szerokość rowka L+0,2	Promień narożnika Rmaks	Średnica drutu o-ringu Do
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

2. Typ ciśnienia zewnętrznego RC2872-B: Tabela danych technicznych

Dostępne są wszystkie specyfikacje w zakresie parametrów.

Zakres średnic wewnętrznych d godz. 11	Głębokość rowka h-0,05	Szerokość rowka L+0,2	Promień narożnika Rmaks	Średnica drutu o-ringu Do
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

Gorące Tagi: Uszczelnienie kombinowane osiowe typu C
