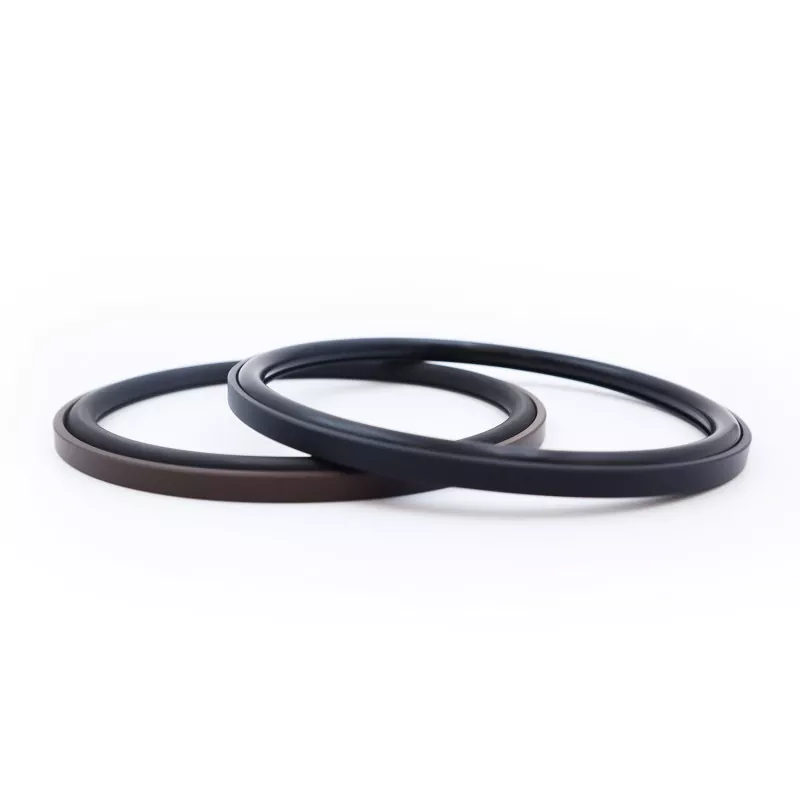

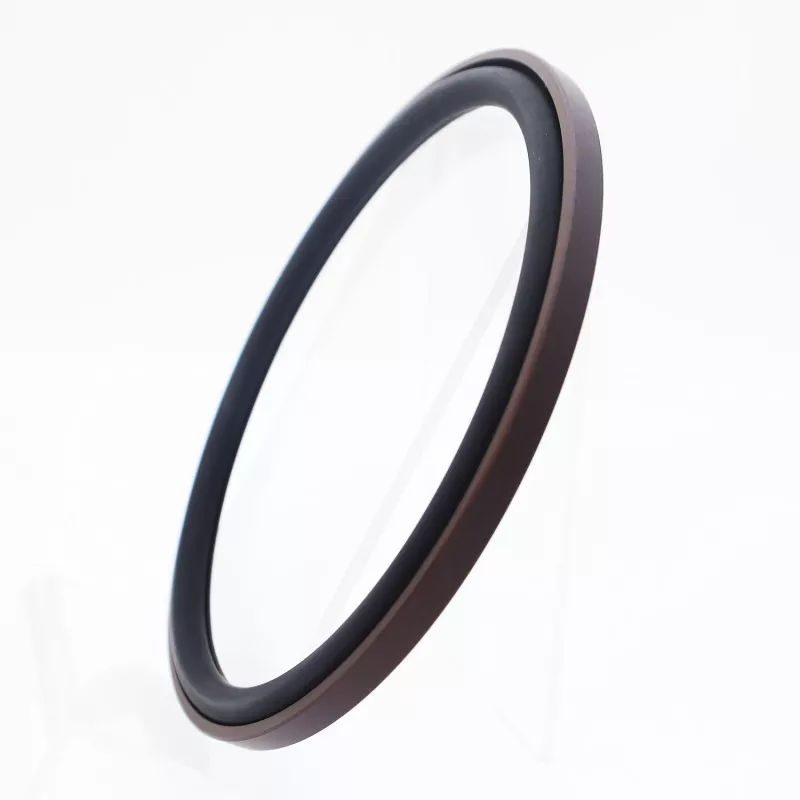

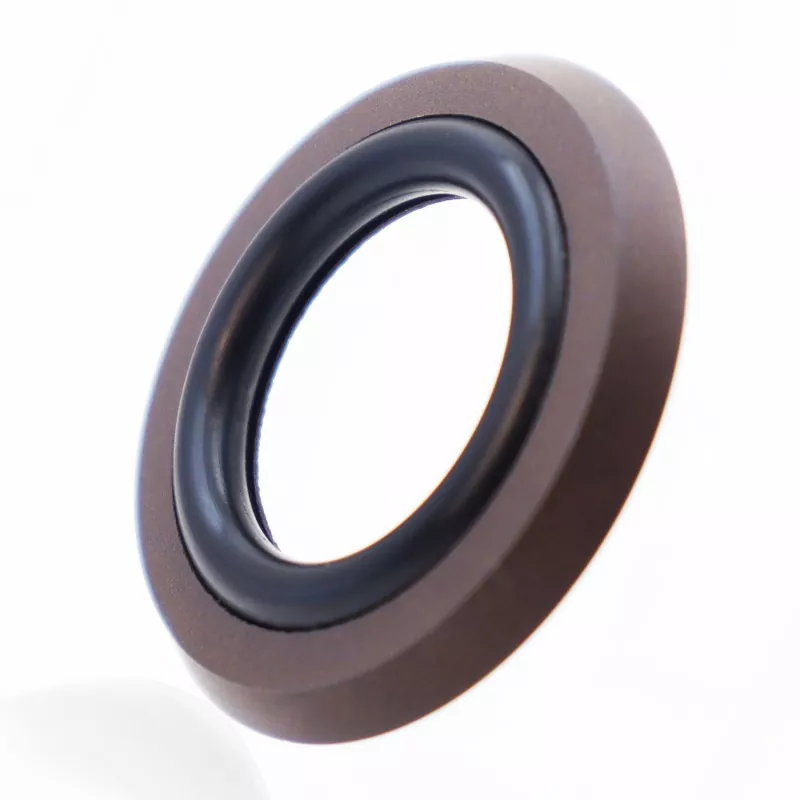

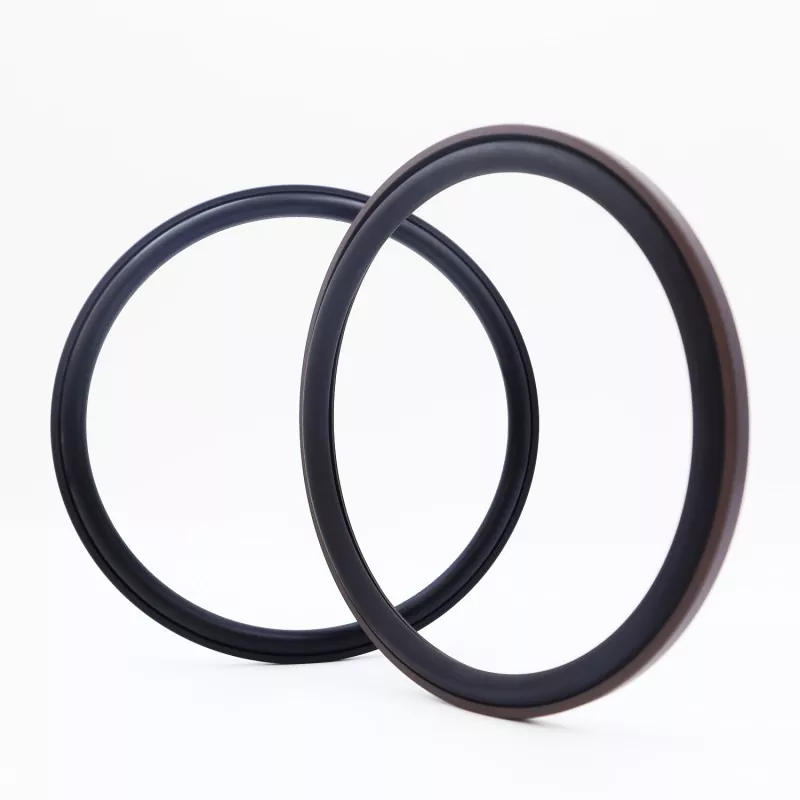

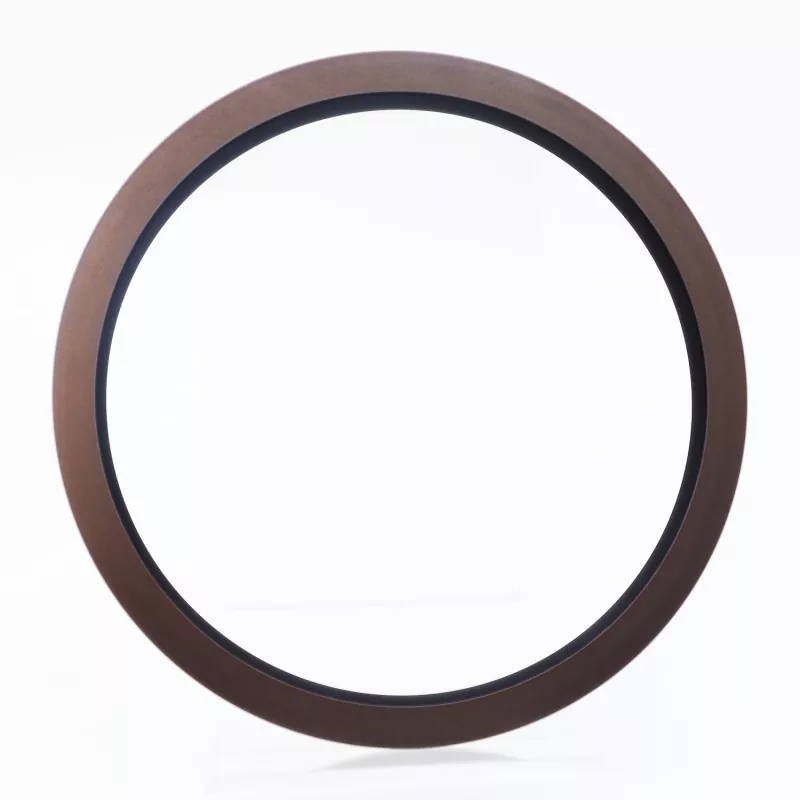

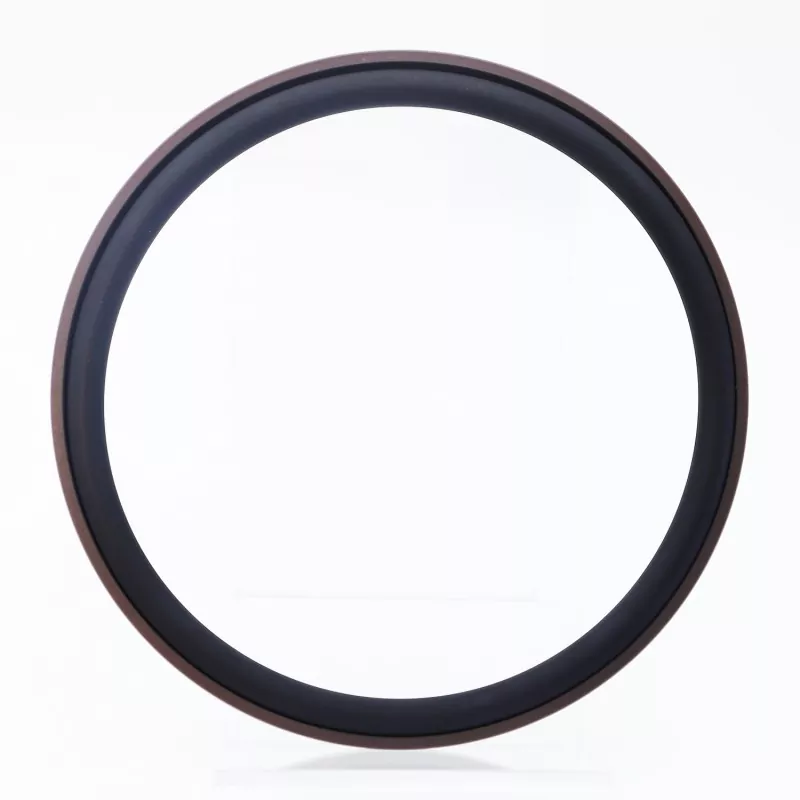

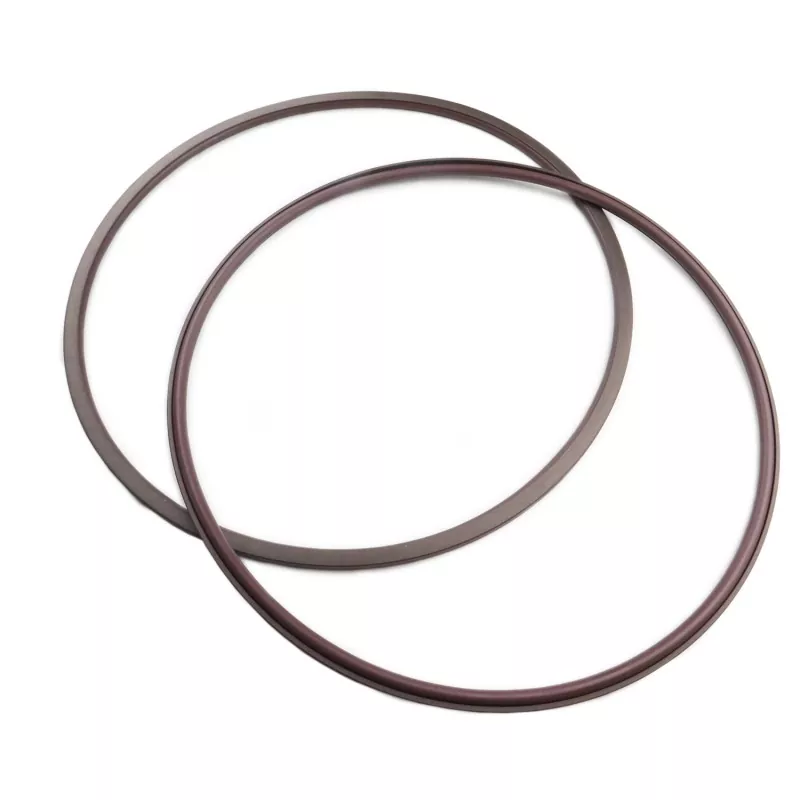

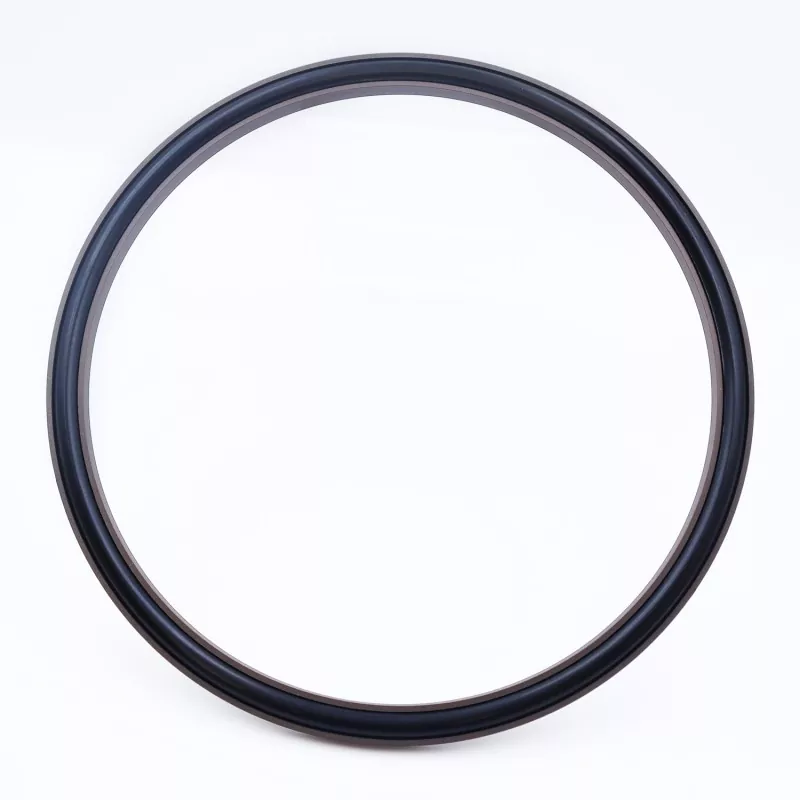

Uszczelnienie kombinowane ze stopniem osiowym składa się z prostokątnego pierścienia uszczelniającego wykonanego z wypełnionego PTFE i gumowego pierścienia typu O-ring; jest przeznaczony do jednokierunkowych zastosowań w uszczelnieniach statycznych, takich jak uszczelnienia osiowe (powierzchni czołowej) i kołnierzowe. Charakteryzuje się długą żywotnością, doskonałymi właściwościami uszczelniającymi, odpornością na wysokie i bardzo wysokie ciśnienia oraz zwartą powierzchnią konstrukcyjną; nadaje się również do uszczelniania pod ciśnieniem wody. Dostępny jest w dwóch wersjach: RC2871-A (dla ciśnienia wewnętrznego) i RC2871-B (dla ciśnienia zewnętrznego).
Skuteczne uszczelnienie osiąga się dzięki ciągłej sile zacisku generowanej przez wstępne ściskanie pierścienia uszczelniającego typu O-ring, zapewniając samozasilający efekt uszczelnienia, w którym skuteczność uszczelnienia poprawia się wraz ze wzrostem ciśnienia medium. Konstrukcja kołnierzowa z boku pierścienia uszczelniającego skutecznie zapobiega wyciskaniu pierścienia typu O-ring, umożliwiając mu łatwą obsługę warunków wysokiego i bardzo wysokiego ciśnienia, zachowując jednocześnie kompatybilność ze środowiskami uszczelniającymi pod ciśnieniem wody.
|
Ciśnienie (MPa) |
Temperatura (°C) |
Prędkość (m/s) |
Średni |
|
≤300 |
-35 do +100 (z O-ringiem NBR) |
- |
Olej hydrauliczny, emulsja, woda itp. |
|
-20 do +200 (z oringiem FKM) |
Uszczelnienie to składa się z prostokątnego pierścienia uszczelniającego z PTFE i pierścienia typu O-ring; O-ring zapewnia wstępne ściskanie, wytwarzając siłę zacisku wymaganą do uzyskania uszczelnienia. Pod ciśnieniem siła mocowania wzrasta – co oznacza, że im wyższe ciśnienie, tym lepsza skuteczność uszczelniania. Dzięki konstrukcji pierścienia ślizgowego z kołnierzem bocznym zapobiega się wyciskaniu pierścienia uszczelniającego, dzięki czemu uszczelka wytrzymuje wysokie ciśnienia.
Dostępne są wszystkie specyfikacje w zakresie parametrów.
|

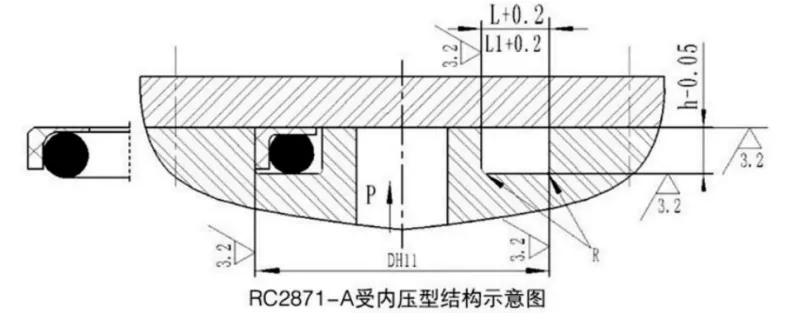

Zakres średnic zewnętrznych D H11 |
Głębokość rowka h-0,05 |
Szerokość rowka L+0,2 |
Szerokość rowka L1 + 0,2 Ciśnienie > 80 MPa |
Promień narożnika Rmaks |
Średnica drutu o-ringu Do |
|
12 ~ 30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31 ~ 50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Dostępne są wszystkie specyfikacje w zakresie parametrów.
|

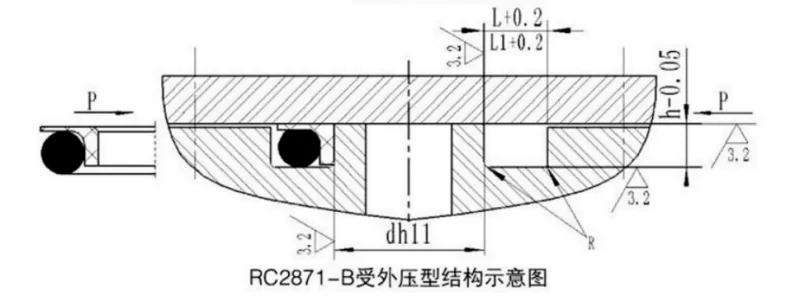

Zakres średnic wewnętrznych dh11 |
Głębokość rowka h-0,05 |
Szerokość rowka L+0,2 |
Szerokość rowka L1 + 0,2 Ciśnienie > 80 MPa |
Promień narożnika Rmaks |
Średnica drutu o-ringu Do |
|
5 ~ 30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31 ~ 50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
