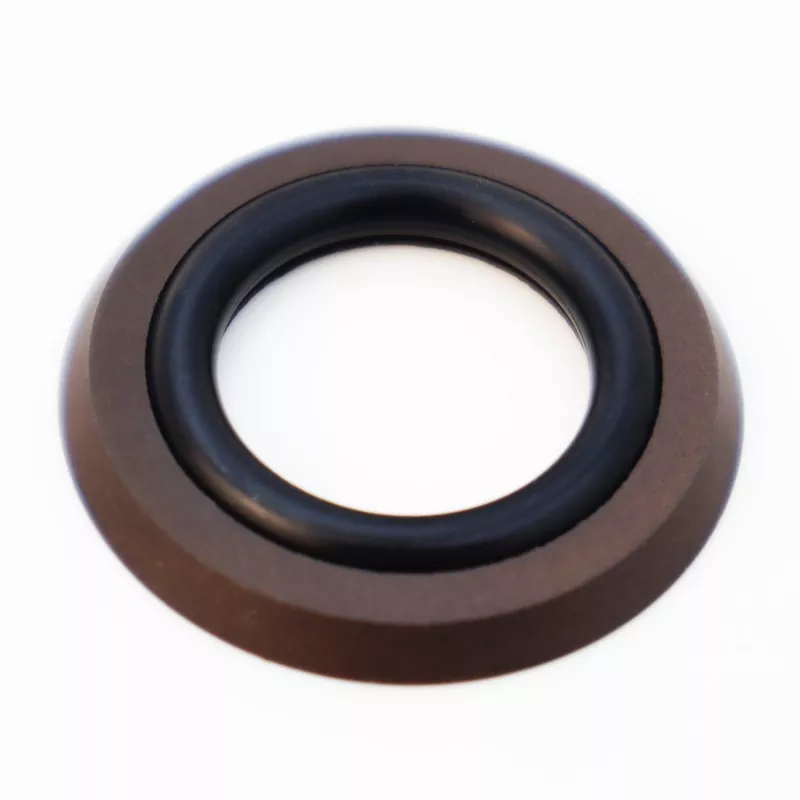

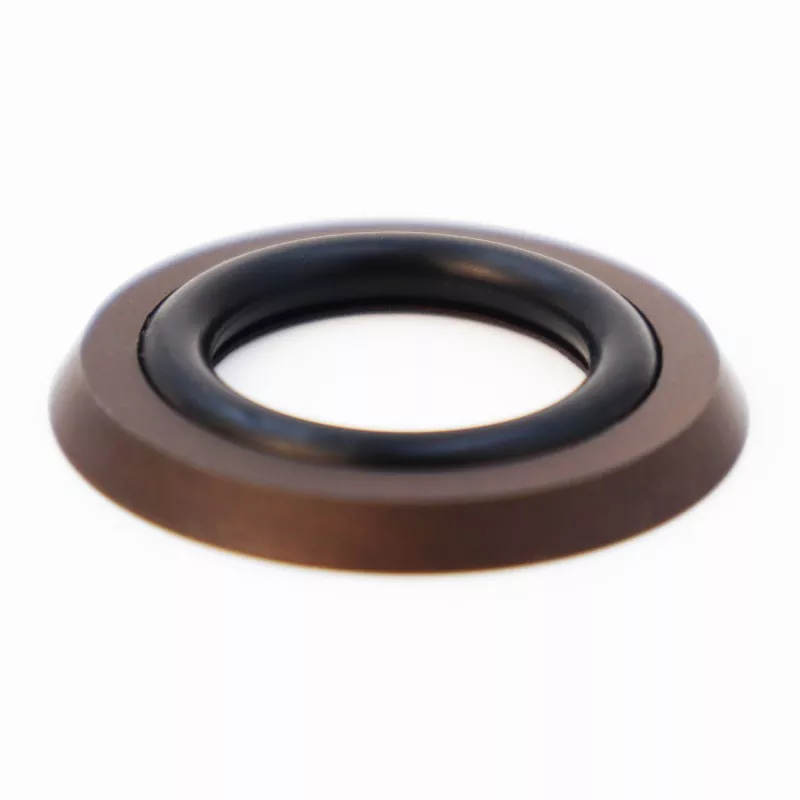

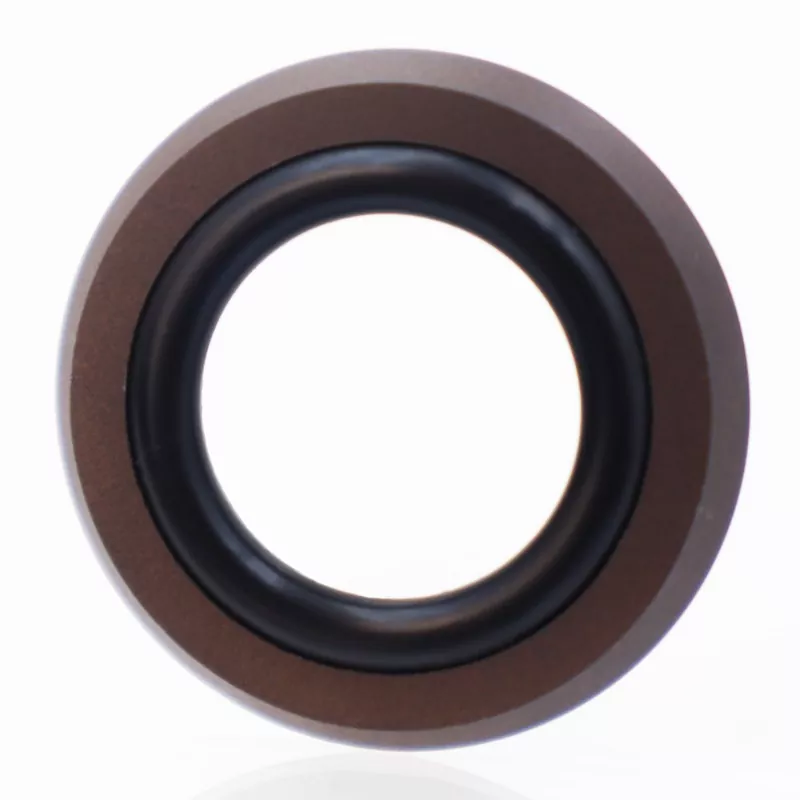

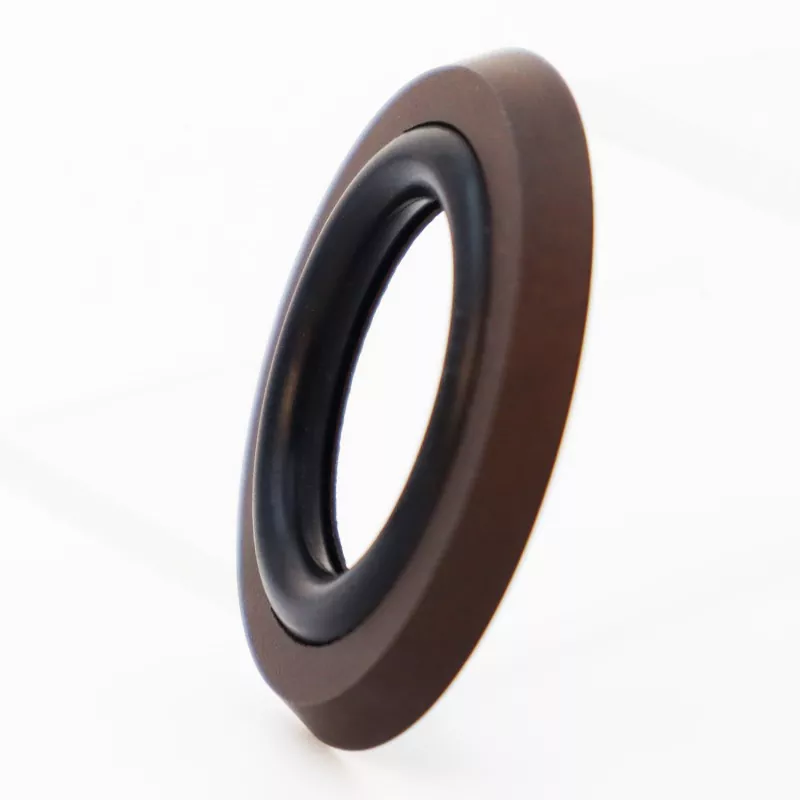

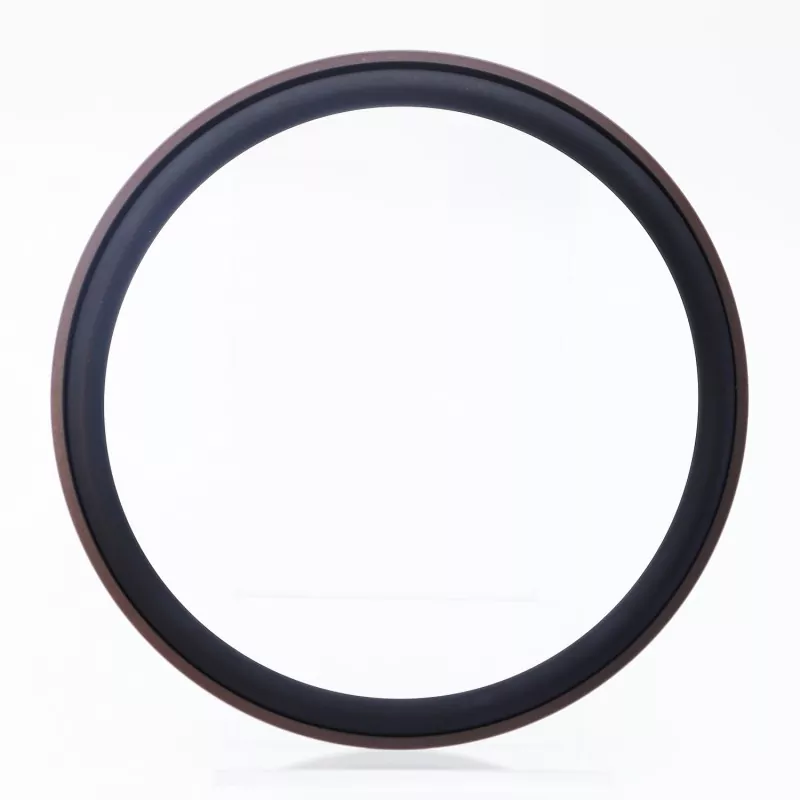

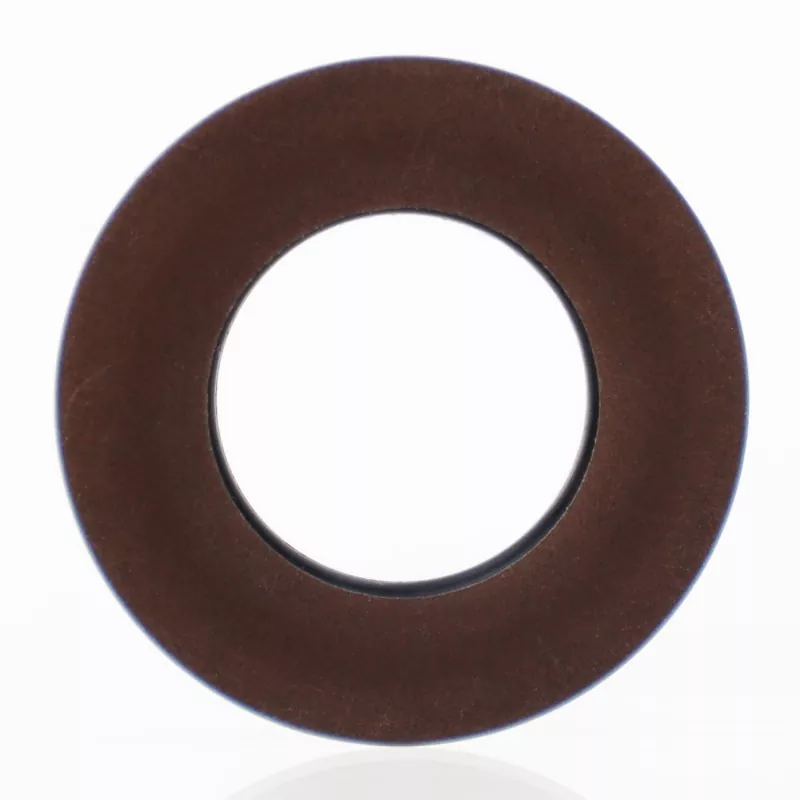

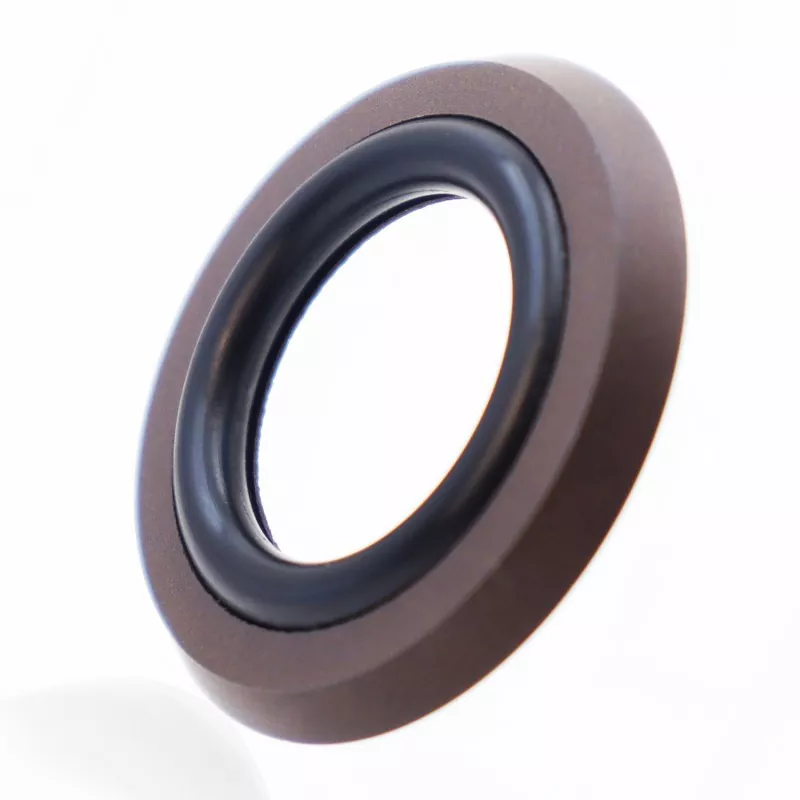

Uszczelnienie kombinowane ze stopą osiową składa się z pierścienia uszczelniającego w kształcie stopy wykonanego z wypełnionego PTFE i gumowego pierścienia typu O-ring. Jest przeznaczony do jednokierunkowych zastosowań w uszczelnieniach statycznych, takich jak uszczelnienia osiowe (powierzchni czołowej) i kołnierzowe. Kluczowe cechy obejmują długą żywotność, doskonałe właściwości uszczelniające, odporność na wysokie i bardzo wysokie ciśnienia oraz zwartą konstrukcję wymagającą minimalnej przestrzeni instalacyjnej; nadaje się również do zastosowań w uszczelnieniach hydraulicznych. Dostępny w dwóch wersjach: RC2875-A (dla ciśnienia wewnętrznego) i RC2875-B (dla ciśnienia zewnętrznego).
Jego zwarta konstrukcja mieści się w wąskich rowkach instalacyjnych, znacznie zmniejszając ryzyko wycieku sprzętu. Pełny zakres specyfikacji jest dostępny w magazynie, a my przyjmujemy zapytania i zamówienia próbne od nabywców z całego świata.
|
Ciśnienie (MPa) |
Temperatura (°C) |
Prędkość (m/s) |
Średni |
|
≤60 |
-35 do +100 (z O-ringiem NBR) |
≤6 |
Mineralne oleje hydrauliczne, płyny ognioodporne (HFA/HFB), woda itp. |
|
-20 do +200 (z oringiem FKM) |

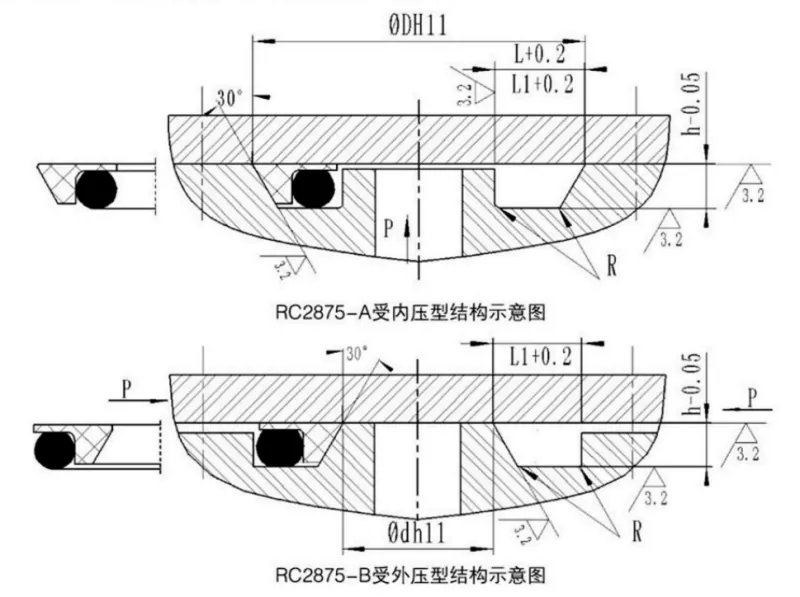

Uszczelnienie to składa się ze zmodyfikowanego pierścienia uszczelniającego PTFE z profilem w kształcie stopy i pierścienia typu O-ring. Pod ciśnieniem siła zacisku uszczelki wzrasta – co oznacza, że im wyższe ciśnienie, tym lepsza skuteczność uszczelnienia. Dzięki konstrukcji bocznego kołnierza pierścienia ślizgowego w kształcie stopy, pierścień O-ring jest zabezpieczony przed wyciskaniem, dzięki czemu uszczelka wytrzymuje wysokie i bardzo wysokie ciśnienia.
Dostępne są wszystkie specyfikacje w zakresie parametrów.
|
Zakres średnic zewnętrznych D H11 |
Głębokość rowka h-0,05 |
Szerokość rowka L+0,2 |
Szerokość rowka L1 + 0,2 Ciśnienie > 100 MPa |
Promień narożnika Rmaks |
Średnica drutu o-ringu Do |
|
17 ~ 50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Dostępne są wszystkie specyfikacje w zakresie parametrów.
|
Zakres średnic wewnętrznych dh11 |
Głębokość rowka h-0,05 |
Szerokość rowka L+0,2 |
Szerokość rowka L1 + 0,2 Ciśnienie > 100 MPa |
Promień narożnika Rmaks |
Średnica drutu o-ringu Do |
|
5 ~ 40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41 ~ 127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500 ~ 1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
