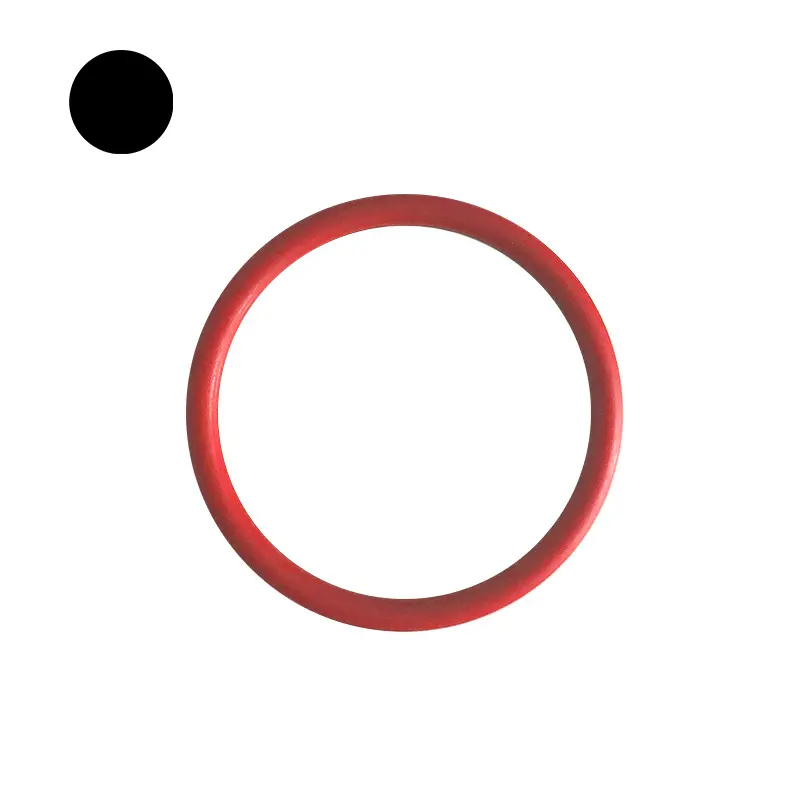

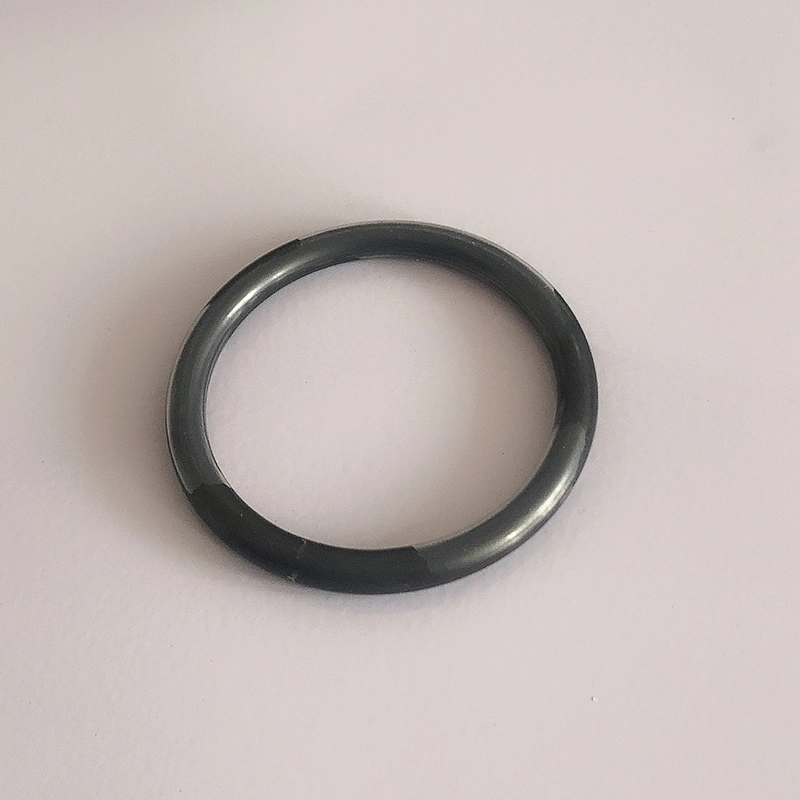

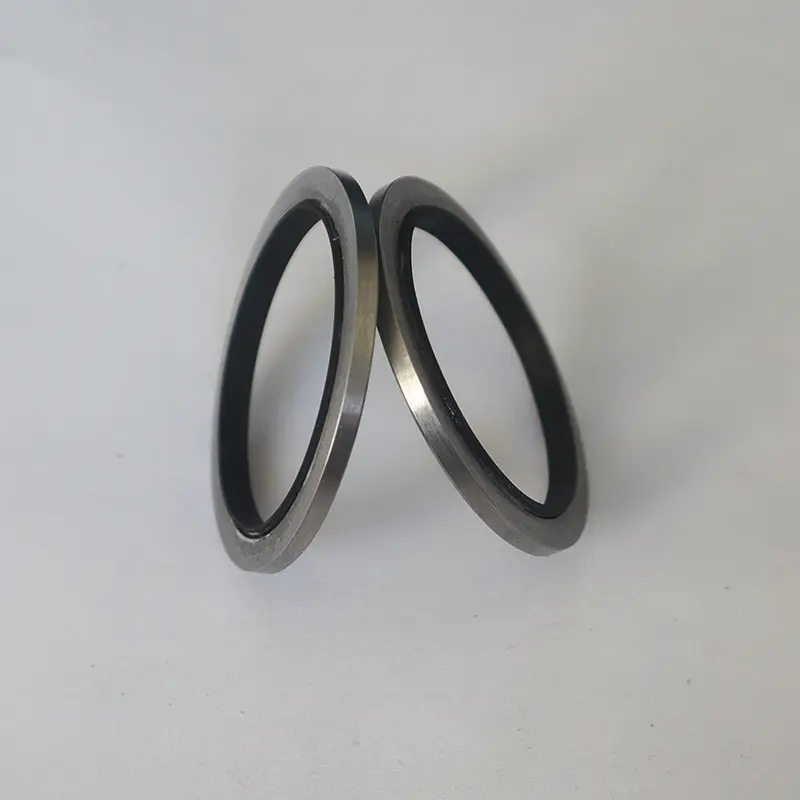

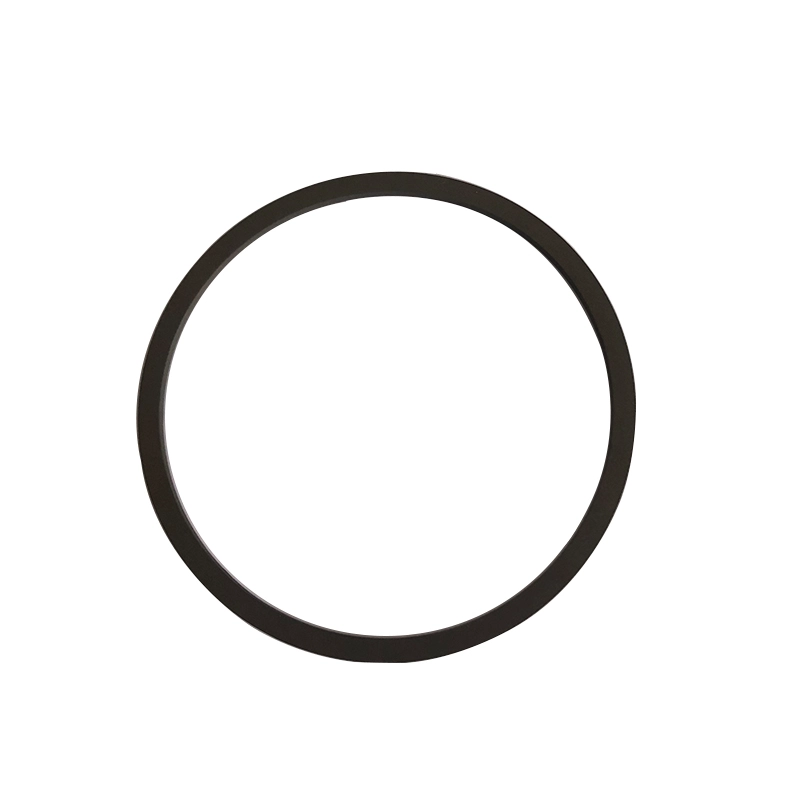

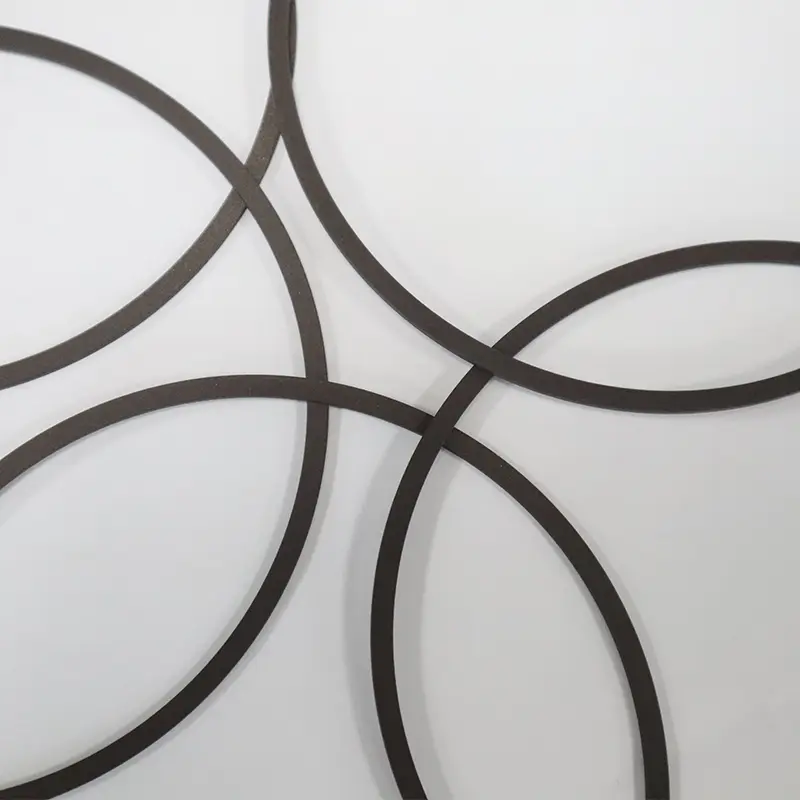

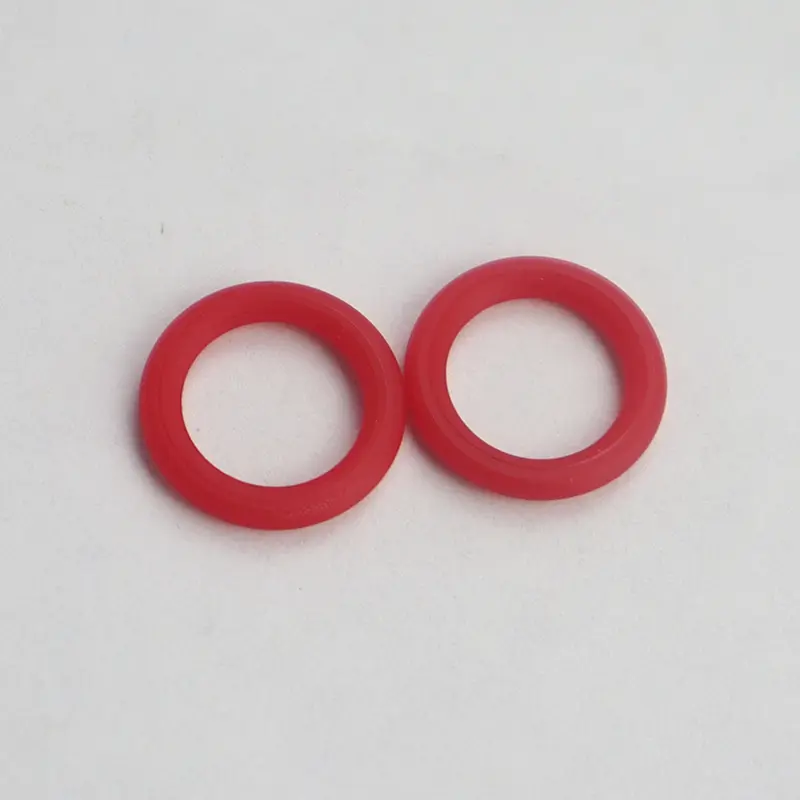

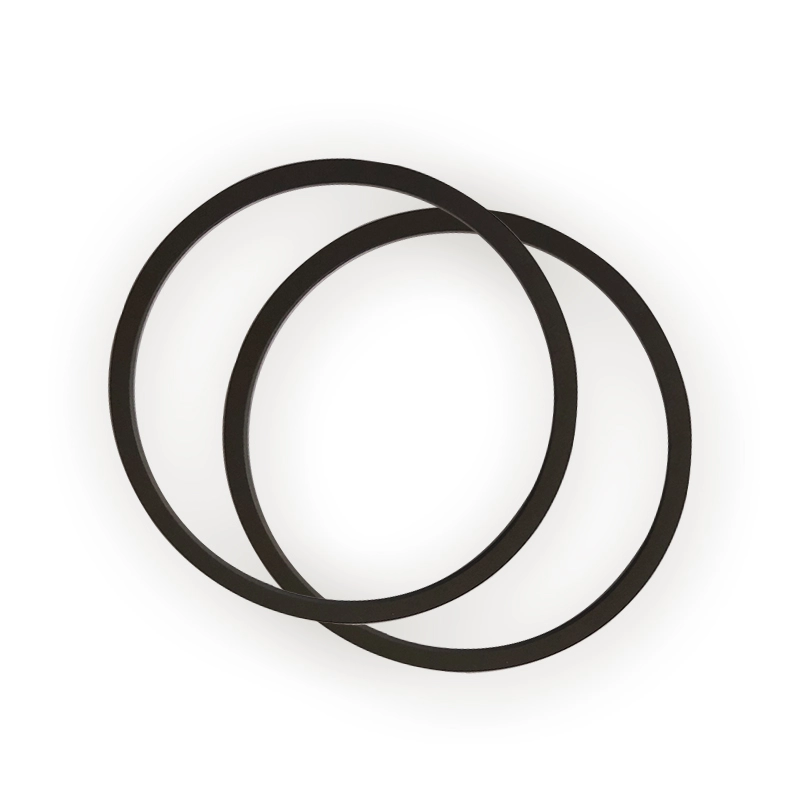

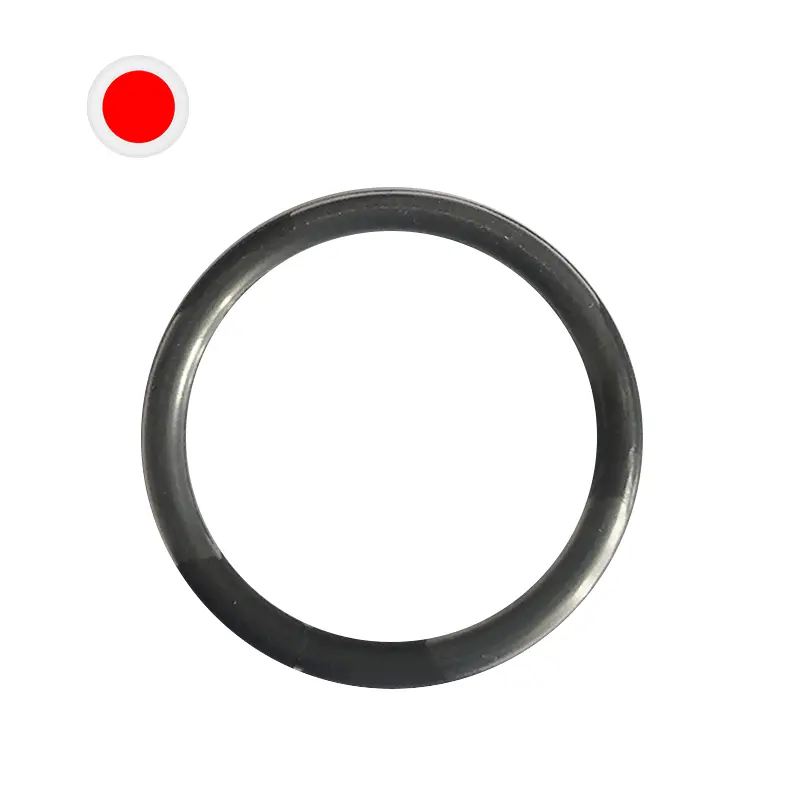

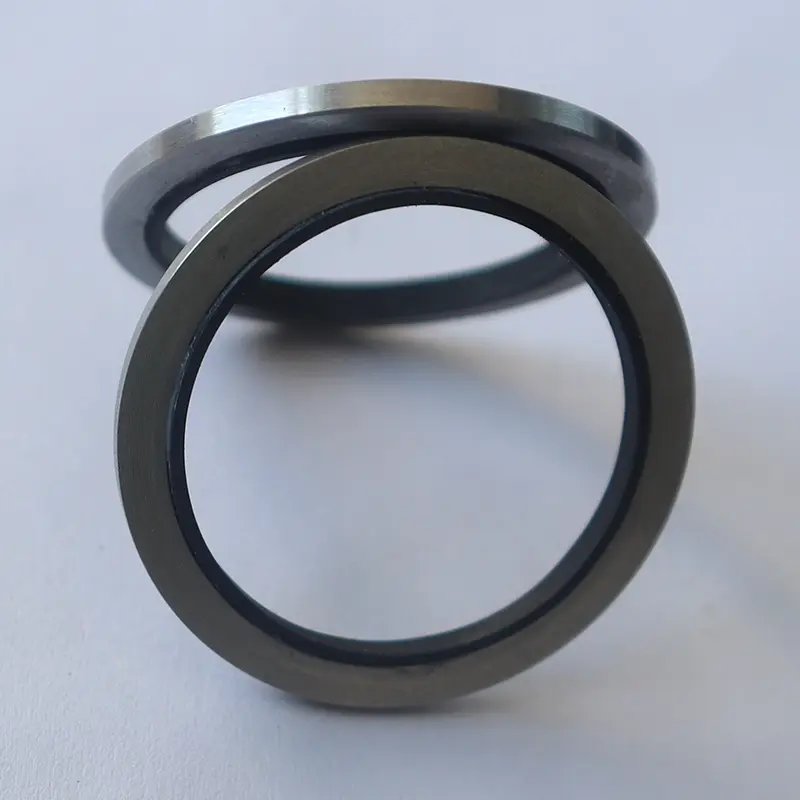

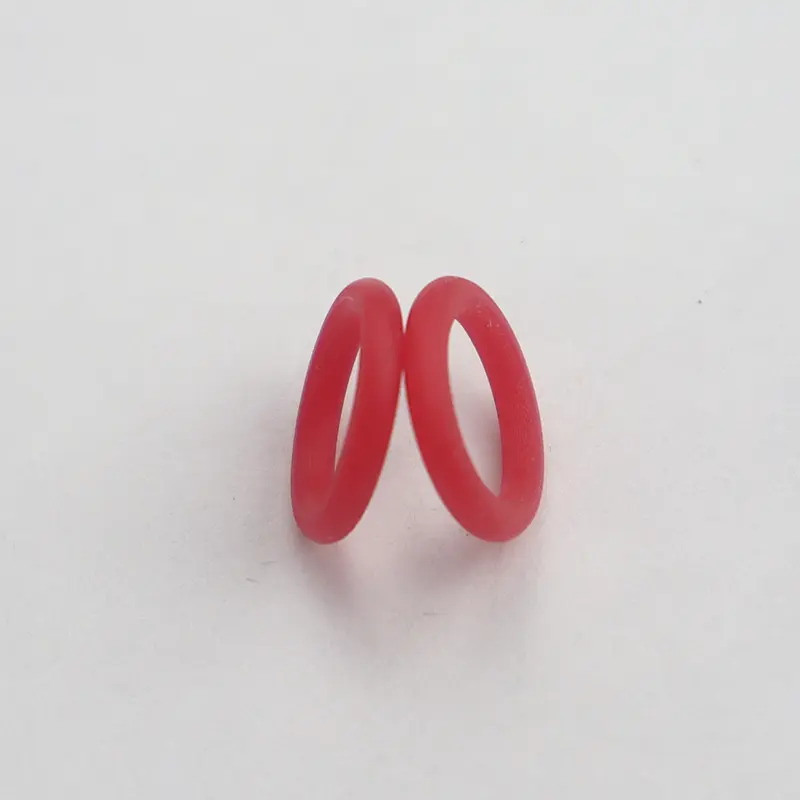

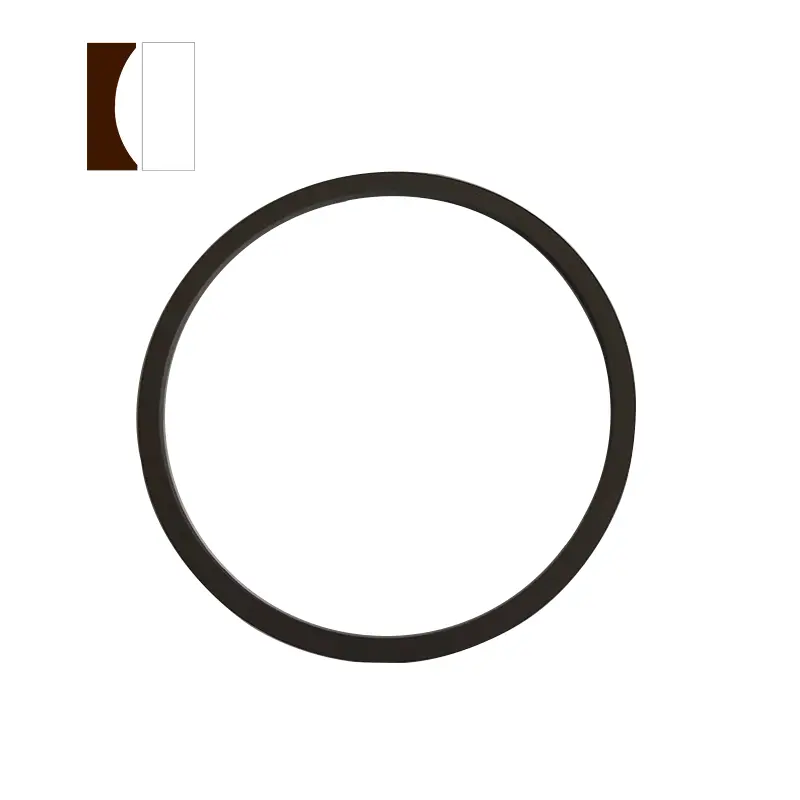

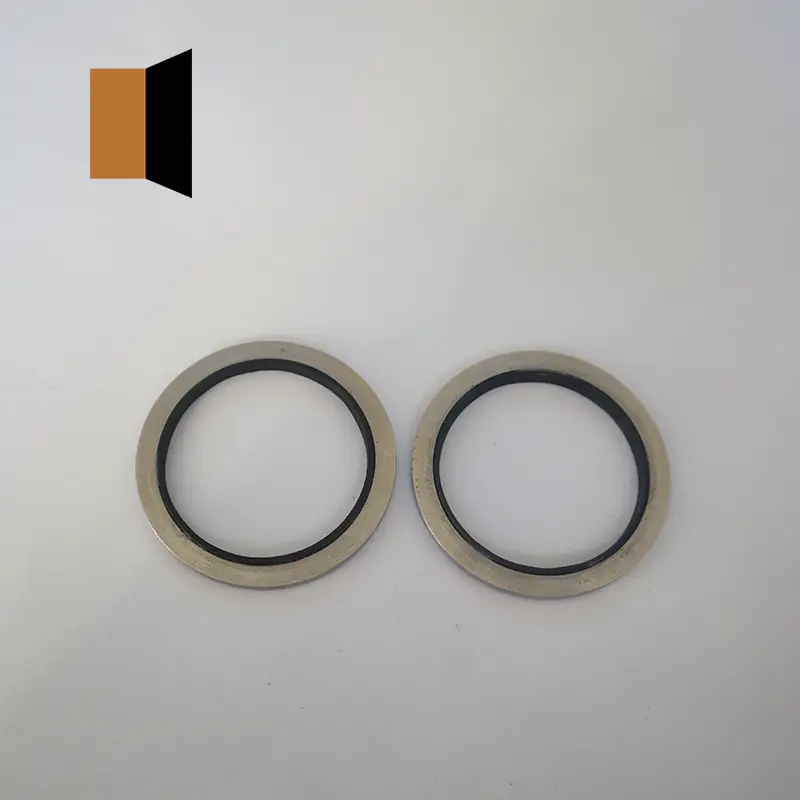

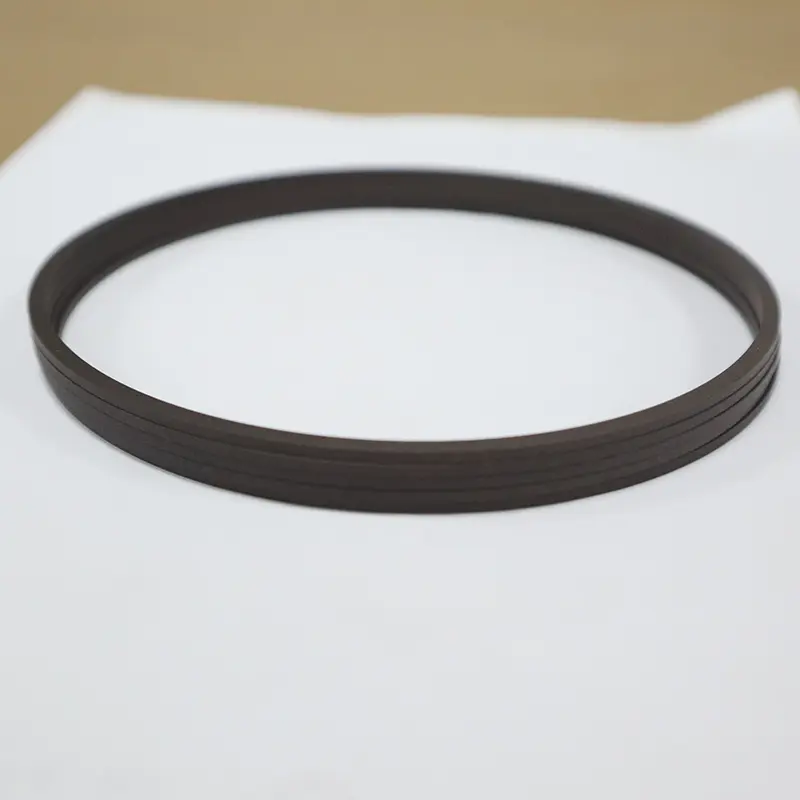

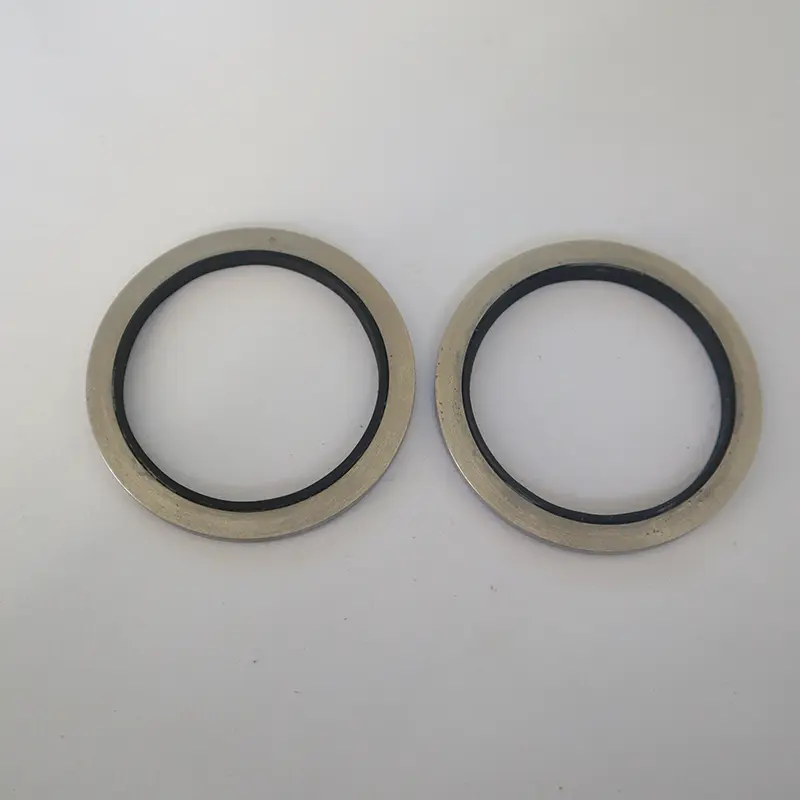

Podstawowe uszczelki hydrauliczne Ruichen uszczelnień zawierają głównie kilka rodzajów uszczelek, z których każdy ma własne zalety. O-ring są szeroko stosowane w różnych okazjach uszczelnienia dynamicznego i statycznego ze względu na ich niskie koszty produkcji i wygodne zastosowanie. Większość krajów sformułowała serię standardów produktów dla O-ringów, w tym standard amerykański (AS568), japoński standard (JISB2401) i międzynarodowy standard (ISO 3601/1) są bardziej powszechne. Normy krajowe to GB3452.1 i GB1235.

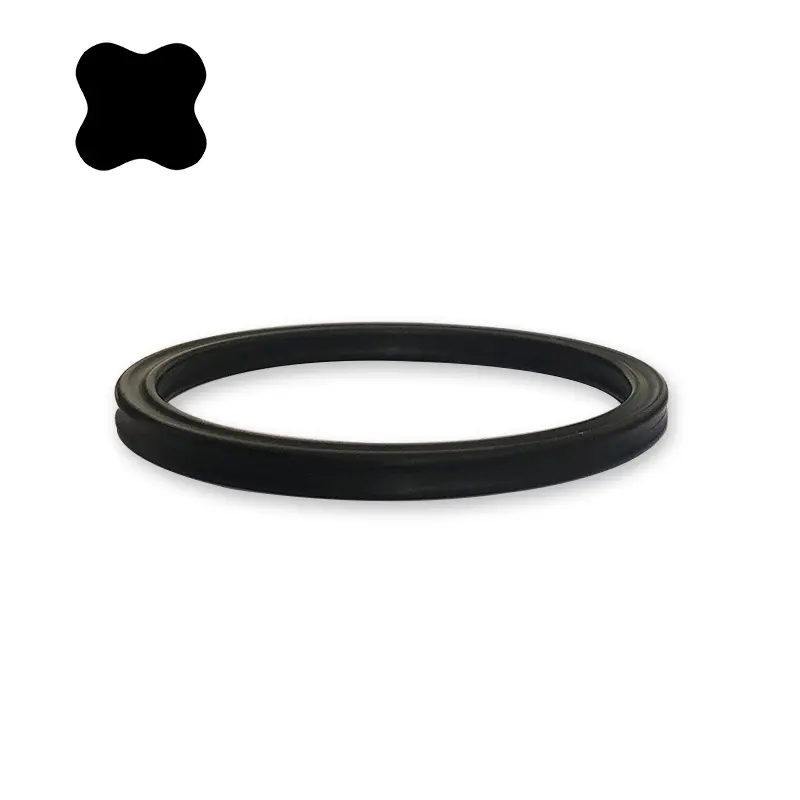

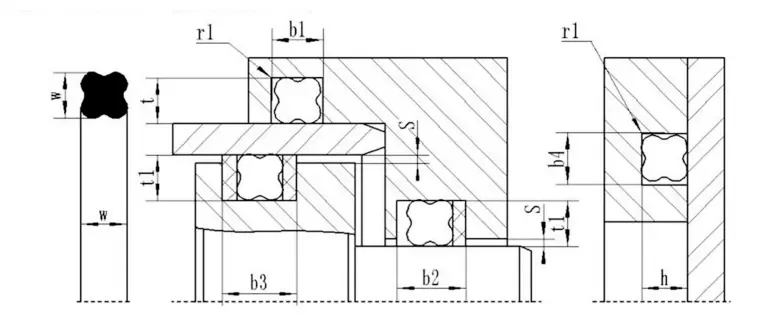

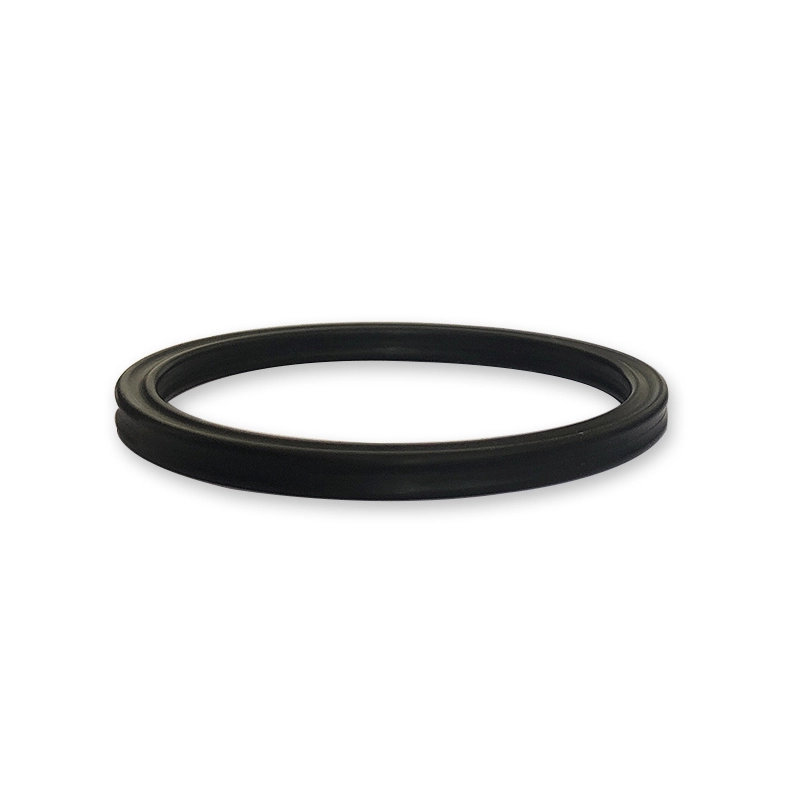

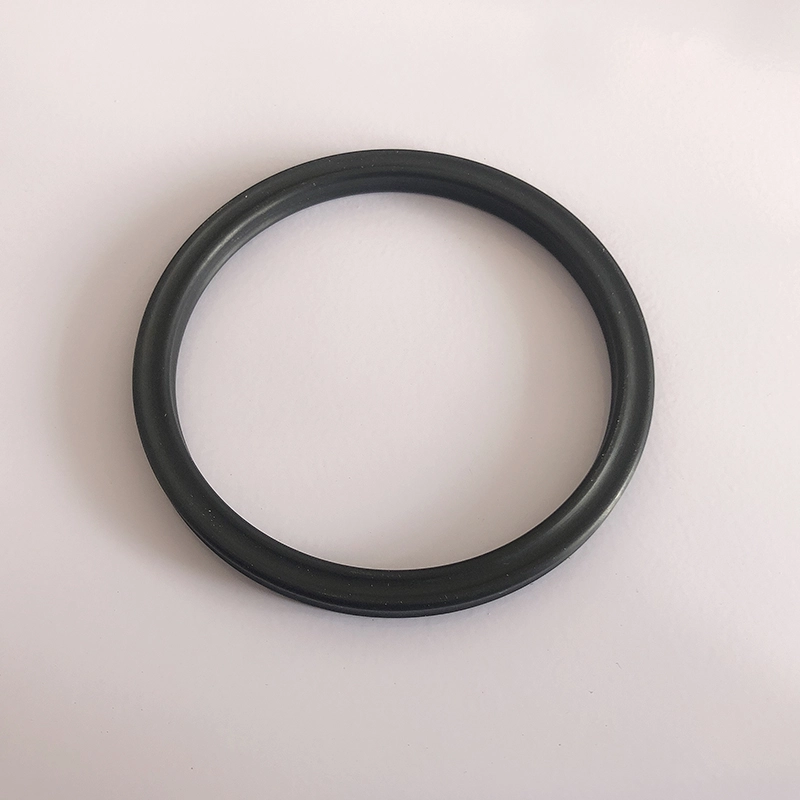

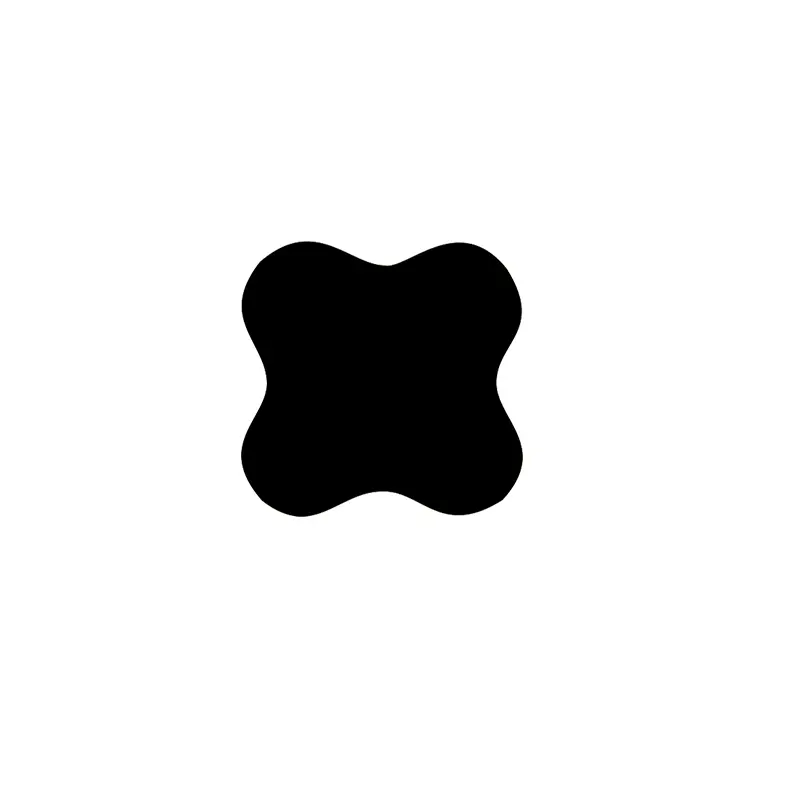

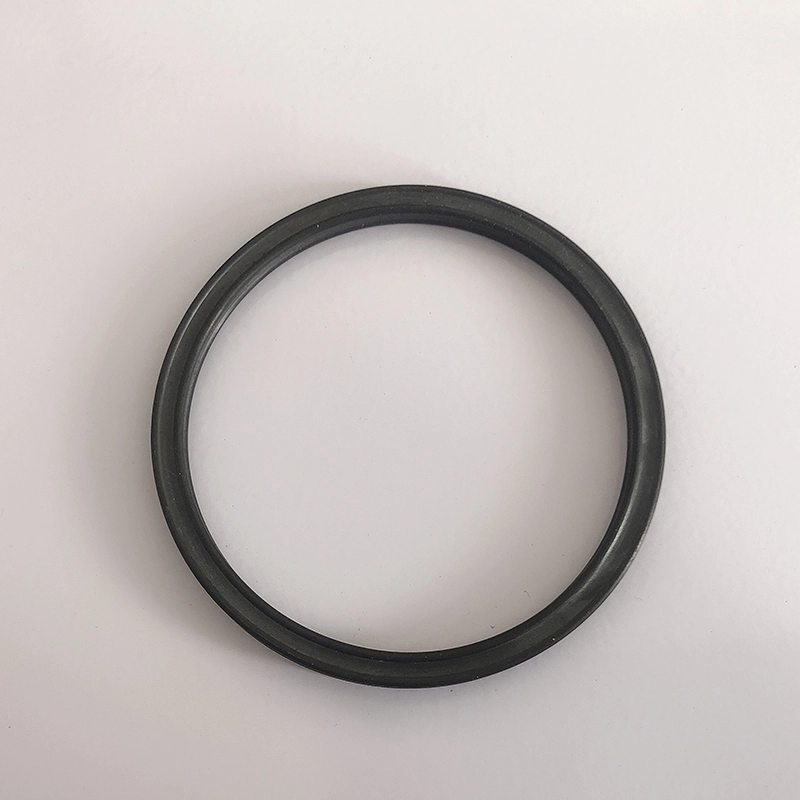

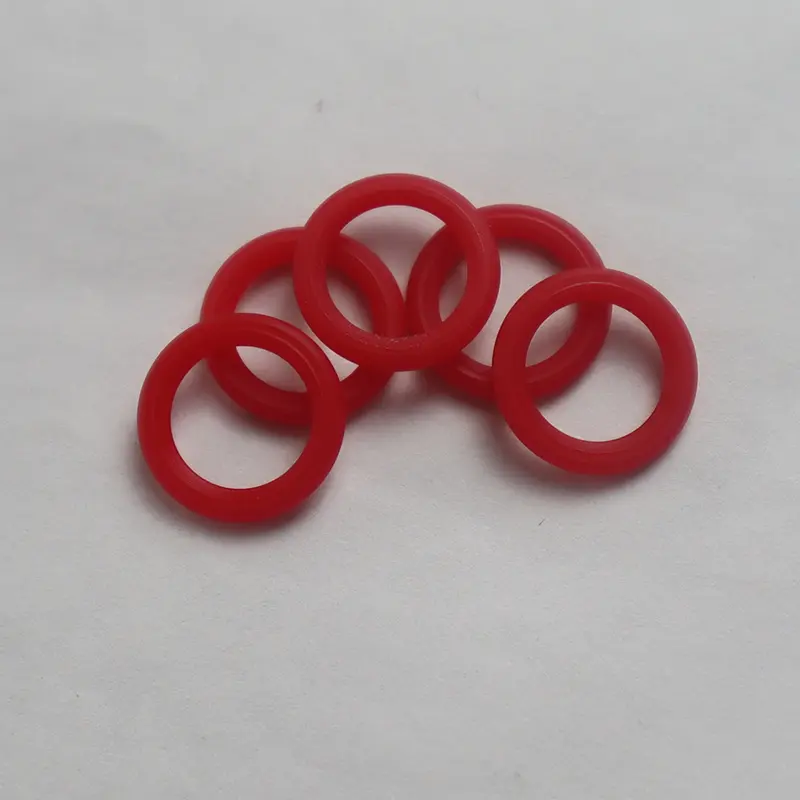

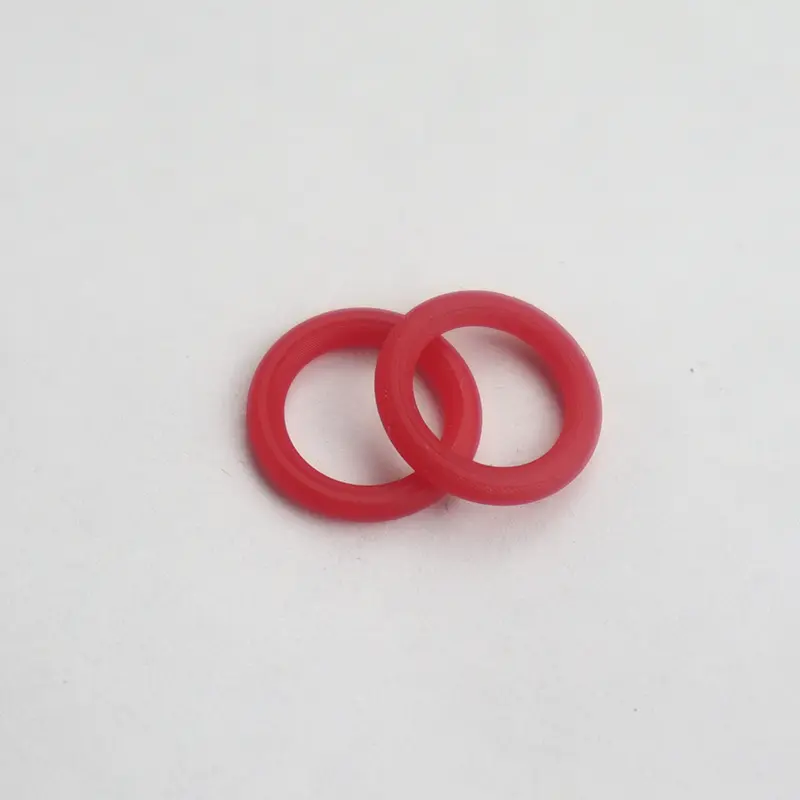

Pierścień uszczelniająca w kształcie gwiazdy jest uszczelką z czterema lipami o kształcie X, więc nazywa się go również pierścieniem w kształcie X. Jest to ulepszenie i ulepszenie oparte na O-ringu. Jego przekrojowe wymiary są takie same jak O-ring USA jako standard 568A i może zasadniczo zastąpić użycie O-ringu.

Zalety gwiazd

W porównaniu z O-ringami pierścienie gwiazdy mają mniejszą odporność na tarcia i mniejszą odporność początkową, ponieważ tworzą one wnękę smarującą między wargami uszczelniającymi. Ponieważ jego flash krawędzi znajduje się w wklęsłej części przekroju, efekt uszczelnienia jest lepszy. Nieokrągłowy przekrój skutecznie unika zjawiska toczenia podczas ruchu wzajemnego.

Mechanizm pracy gwiazd

Pierścień gwiazd jest samozwańczym podwójnym działaniem uszczelniającym. Siły promieniowe i osiowe zależą od ciśnienia układu. Wraz ze wzrostem ciśnienia deformacja kompresji pierścienia gwiazdy wzrośnie, a całkowita siła uszczelniająca wzrośnie, tworząc w ten sposób niezawodne uszczelnienie.

Jak wybrać pierścień uszczelniający w kształcie gwiazdy

Jeśli znana jest średnica wału i otworu, wybierz odpowiedni pierścień uszczelnienia w kształcie gwiazdy zgodnie z następującymi kryteriami:

1. STATYCZNY PRZEDŁUGIOWANIE LUB RECORACJI Liniowy: (1) Uszczelnienie otworu: Wewnętrzna średnica pierścienia w kształcie gwiazdy powinna być kompatybilna z rowkiem lub mniej niż około 2% dolnej średnicy rowka. Ponieważ siła przedpompresyjna generowana przez kompresję wstępną może skutecznie zapobiec skręceniu i zwijaniu pierścienia uszczelnienia w kształcie gwiazdy. (2) Uszczelnienie wału: wewnętrzna średnica pierścienia w kształcie gwiazdy powinna być równa lub odpowiednio większa niż zewnętrzna średnica wału o około 0,2 ~ 0,3 mm lub może być około 1% większa niż zewnętrzna średnica wału. W rezultacie pierścień uszczelnia będzie łatwiejszy do zainstalowania i będzie miał dłuższą żywotność.

2. Uszczelnienie obrotowe: wewnętrzna średnica pierścienia w kształcie gwiazdy powinna być o około 2 ~ 5% większa niż średnica wału, który uszczelnia. Ponieważ pierścień uszczelnia wygeneruje tarcie i ciepło, gdy będzie używane w ruchu obrotowym, a guma kurczy się po podgrzaniu (efekt Joule). Dlatego, aby upewnić się, że pierścień uszczelnia może być smarowany i niezawodnie działać, należy wybrać pierścień w kształcie gwiazdy o średnicy wewnętrznej niż średnica wału. Zwykle pierścień uszczelnia z mniejszym przekroju może zaspokoić potrzeby statycznego uszczelnienia. Przeciwnie, należy wybrać pierścień uszczelniająca z większym przekrojem, aby spełnić pieczęć dynamiczną. W przypadku wysokiego ciśnienia lub dużych szczelin należy wybrać materiał gumowy o wyższej twardości. Najlepszym sposobem jest dodanie pierścienia zatrzymującego PTFE, aby zapobiec uszkodzeniu wytłaczania wysokiego ciśnienia.

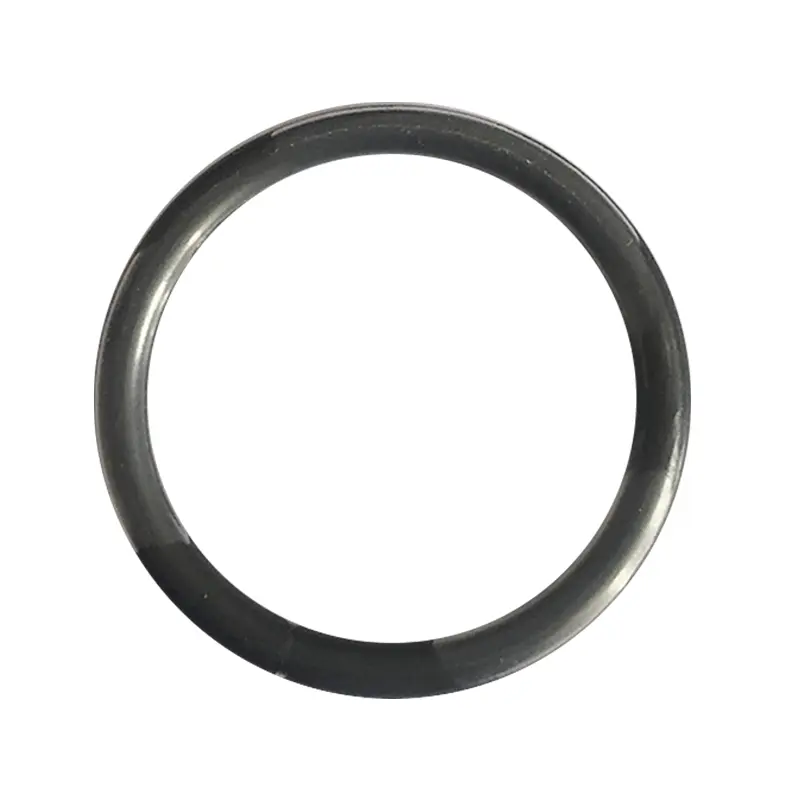

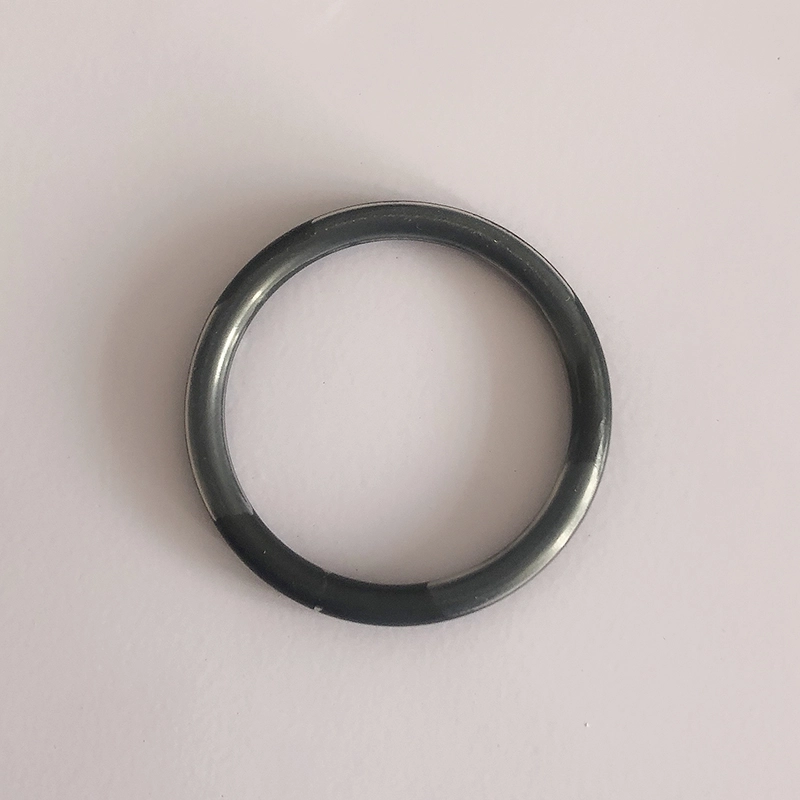

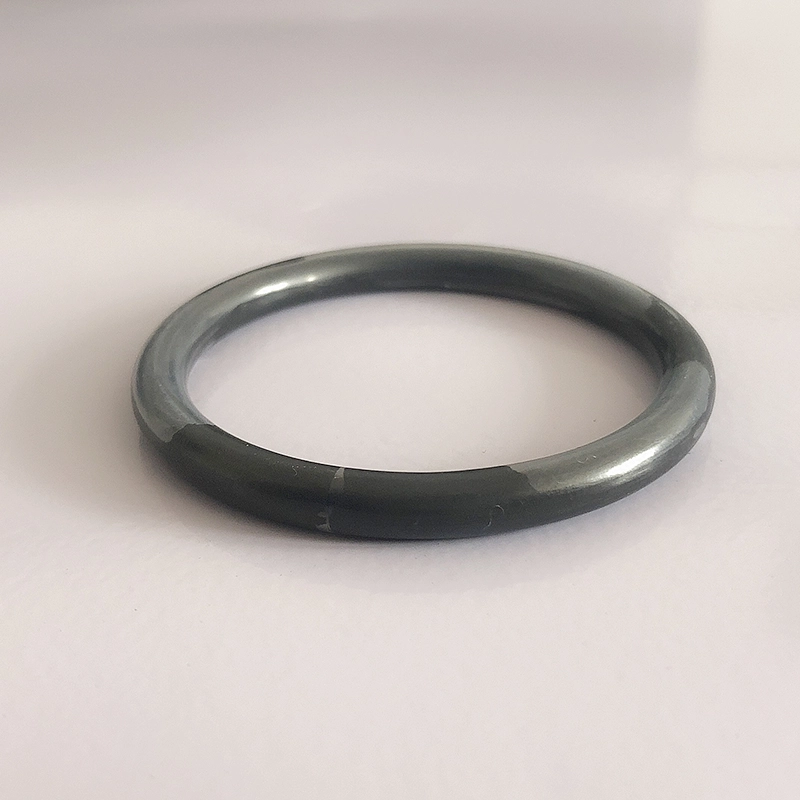

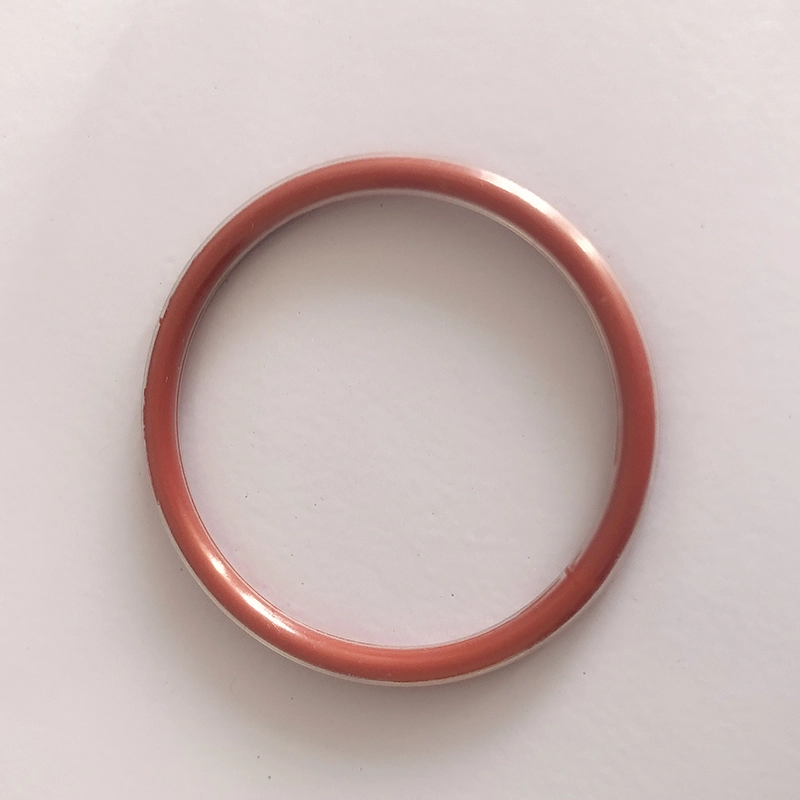

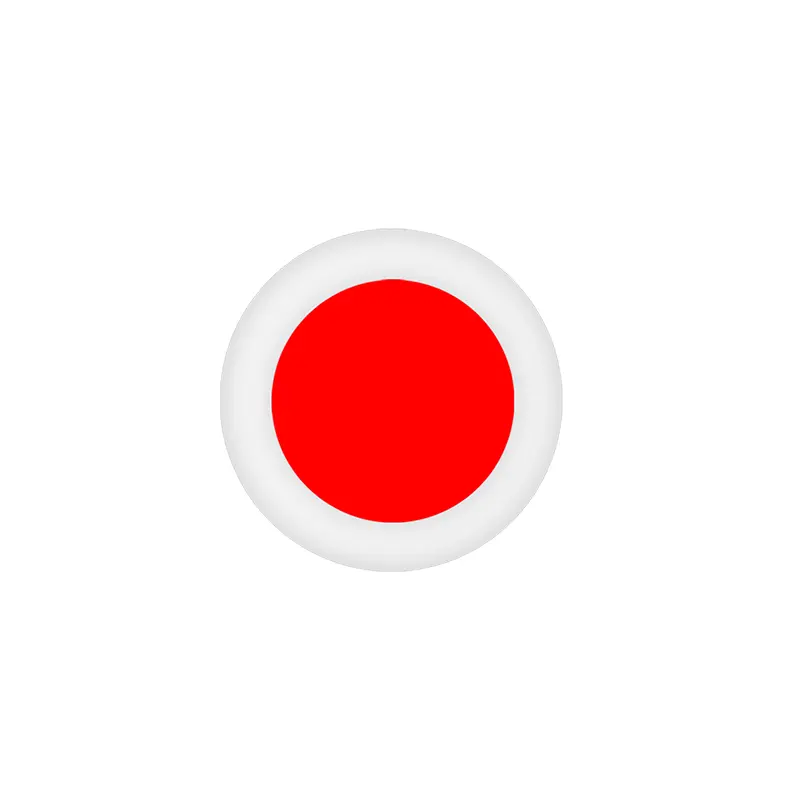

Powlekany O-ring organicznie łączy elastyczność i uszczelnienie gumy z odpornością chemiczną Teflon. Składa się z wewnętrznego rdzenia silikonu lub fluororubbera i stosunkowo cienkiej powłoki zewnętrznej Teflon FEP lub Teflon PFA.

Materiał: Teflon FEP i Teflon PFA są zasadniczo podobne, ale PFA Teflon ma lepszą oporność na wysoką temperaturę niż Teflon FEP. Obowiązujący zakres temperatur Teflon FEP Shell: -60 ℃ ~ 205 ℃ może być używany w 260 ℃ przez krótki czas powłoka PFA: -60 ℃ ~ 260 ℃ może być używana przy 300 ℃ dla krótkiego czasu:

1. Wybitna odporność chemiczna, odpowiednia dla prawie wszystkich pożywek chemicznych

2. Szeroki zakres temperatur

3. Dobra odporność na kompresję

4. Antykriction

5. Dobre anty-swiza

6. Odporność na wysokie ciśnienie

7. Doskonała trwałość uszczelniania i długa żywotność

Zastosowanie: pompy i zawory, naczynia reakcyjne, uszczelki mechaniczne, filtry, naczynia ciśnieniowe, wymienniki ciepła, kotły, kołnierze rurociągowe, sprężarki gazowe itp.

Branże zastosowań: Przemysł chemiczny, produkcja samolotów, przemysł farmaceutyczny, transport i rafinacja oleju i chemikalia, przemysł filmowy, inżynieria chłodniczy, przemysł przetwarzania spożywczego, przemysł papierowy, produkcja barwników, opryskiwanie farb itp.

Instrukcje instalacji pierścienia uszczelniające

1. Części, w których pierścienie uszczelniające są instalowane lub przepuszczane, muszą być gładkie, wolne od nur, rowków i ostrych zakrętów. Chropowatość otworu wewnętrznego powinna osiągnąć 1,6 μm, a chropowatość wału powinna osiągnąć 0,8um.

2. Nakładaj olej o czystym lekkim lub smar, aby smarować powierzchnię pierścienia uszczelniającego i odpowiednie części w stylu.

3. Jeśli trudno jest zainstalować pierścień uszczelniający na wale, zanurz go w gorącej wodzie przez kilka minut, aby go rozszerzyć. Ten zmiękczony i rozszerzony O-ring jest łatwiejszy do zainstalowania. Zainstaluj O-ring, gdy jest gorący, a jego rozmiar powróci do jego pierwotnego rozmiaru po ochłodzeniu.

4. Nie zginaj o-ringu zbyt gwałtownie, w przeciwnym razie spowoduje to zmarszczki w teflonie i wpłynie na jego użycie.

Zalecana kompresja powlekanego O-ringu jest następująca:

Statyczny stan uszczelnienia: 15%-20%

Dynamiczny stan uszczelnienia: 10%-12%

Stan pneumatyczny: 7%-8%

Rzeczywista kompresja powinna uwzględniać warunki pracy, zwłaszcza ciśnienie robocze uszczelniające i inne czynniki.

Funkcje i aplikacje produktu:

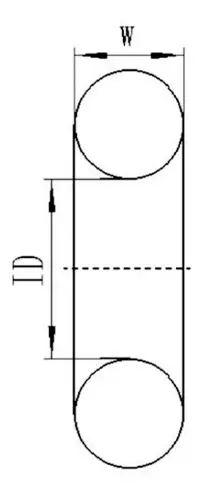

Standard	O-ring średnica przekroju w
American Standard As 568 British Standard BS 1516	1.78	2.62	3.52	5.33	6.99	-
Japońskie standard IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
Międzynarodowy standard ISO 3601/1 Niemiecki standardowy DIN 3771/1 Chiński standard CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Preferowane rozmiary metryczne	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
American Standard As 568 (Seria 900)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Materiał pierścienia gwiazd:

Materiał jest na ogół shaw a70 nitrylowa gumka NBR.

Powlekany O-ring:

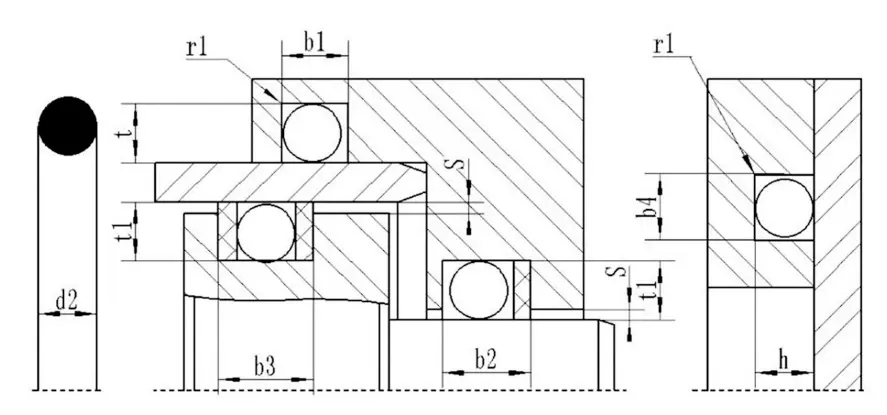

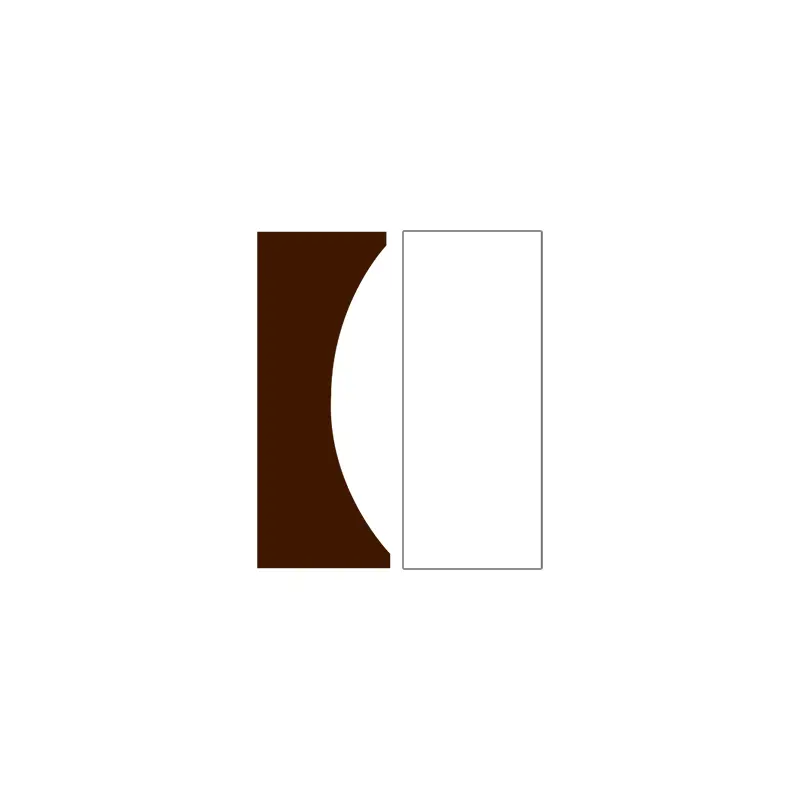

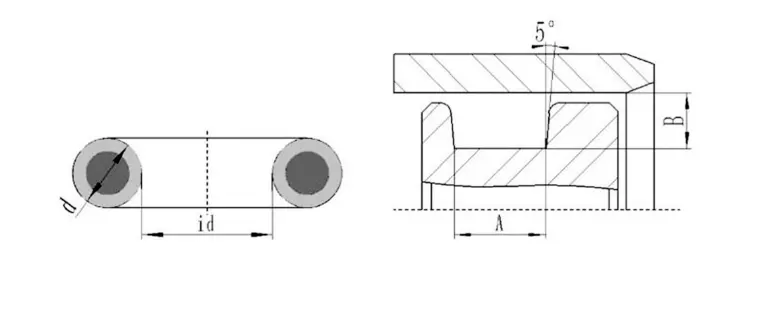

Schematyczny schemat rowka kapsułkowanego o-ringu

Tabela wymiarowa rowka kapsułkowanego O-ringu (zalecana)

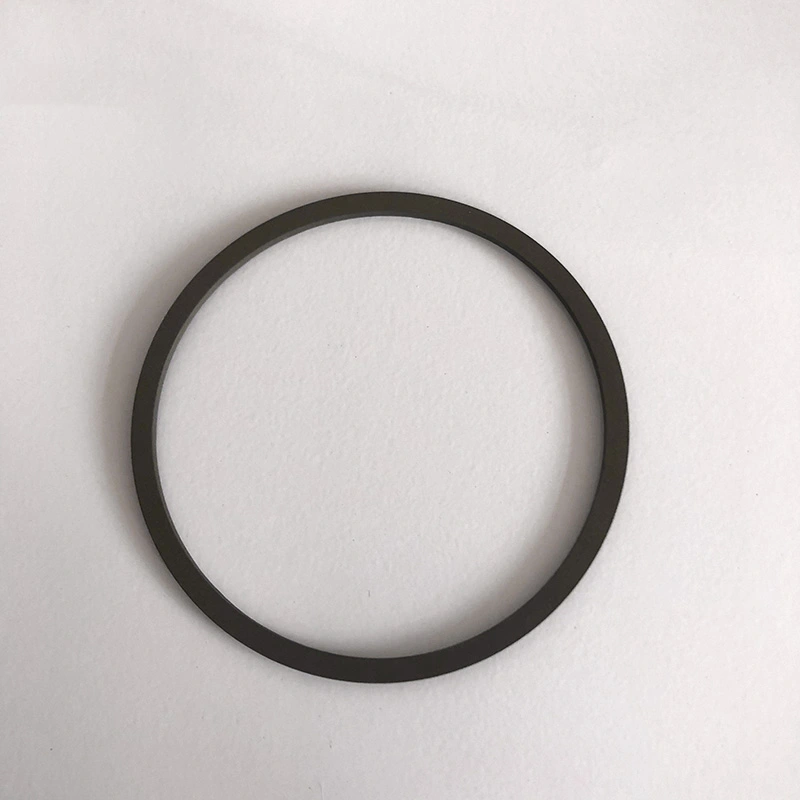

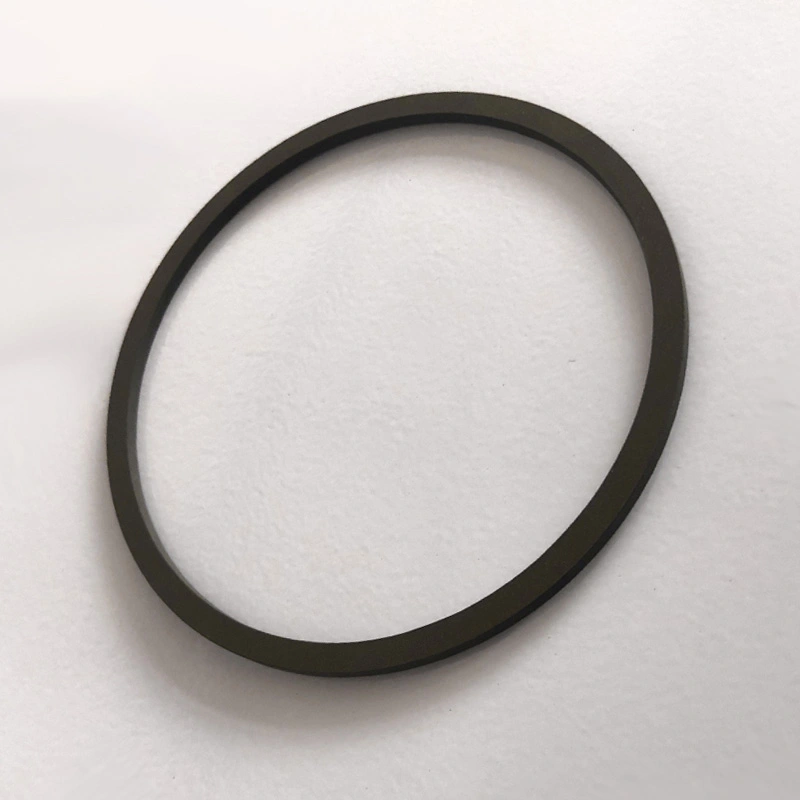

Ruichen Seal PTFE PELL PRZEWODNIK

Ⅰ. Przewodnik instalacyjny

1. Uszczelka musi być zainstalowana po wstępnie załadowanej stronie, skierowana w kierunku ciśnienia.

2. Cytrynowy korpus i pręt tłokowy należy wykonać za pomocą skorupek push-in, które spełniają wymagania próbek naszej firmy.

3. Ostre krawędzie muszą być wolne od burr i zaokrąglone lub fazowane.

4. Gwinty, rowki pierścienia prowadzącego itp. Należy przykryć, ponieważ uszczelki nie można przepchnąć przez rowki, wywiercone otwory lub szorstkie powierzchnie.

5. Wszelkie kurzu, zanieczyszczenia lub inne obce cząstki muszą być ostrożnie usunięte.

6. Nie należy używać narzędzi z ostrymi krawędziami.

7. Pierścienie uszczelniające PTFE są łatwiejsze do rozszerzenia w ogrzewanym oleju lub wodzie (około 80 ~ 120 stopni) i są łatwe do przywrócenia do pierwotnego kształtu.

8. Jeśli warga uszczelnienia musi przejść przez otwór ciśnienia oleju, należy użyć plastikowego drążka, aby delikatnie popchnąć wargę, aby zapobiec uszkodzeniu fazowania otworu. Otwory cylindra powinny być fazowane. (Rysunek 3)

Ⅱ. Metoda instalacji

Otwarte (podzielone) rowki można instalować bez narzędzi.

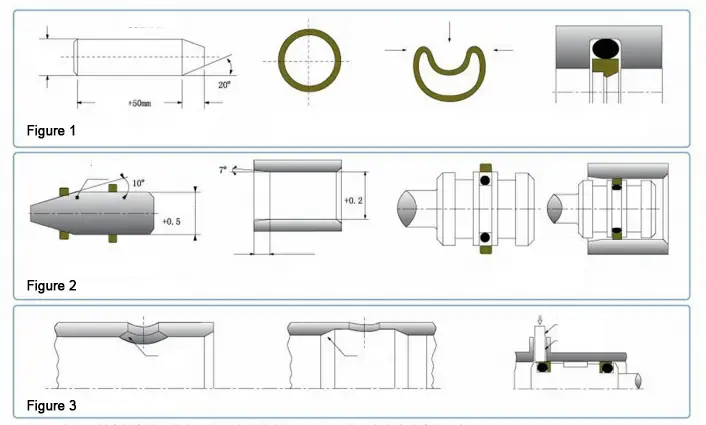

Instalacja zamkniętej uszczelek do pręta tłokowego (ryc. 1)

1. Wyczyść i olej wszystkie podłoża uszczelniające, uszczelki i narzędzia instalacyjne.

2. Umieść gumowy pierścień w rowku (uważaj, aby go nie przekręcić).

3. Ściśnij pierścień uszczelniająca PTFE w kształt nerki bez tworzenia spiczastego zakrętu, włóż skompresowany pierścień uszczelnia PTFE w rowku i delikatnie spłaszcz go ręcznie.

4. Wprzyj trzpień odzyskiwania do pieczęci i delikatnie obróć trzpień. Pozostaw na 1 minutę i usuń trzpień. Instalacja jest zakończona.

Instalacja uszczelek tłokowych w zamkniętych rowkach (ryc. 2)

1. Wyczyść i olej wszystkie podłoża uszczelniające, uszczelki i narzędzia instalacyjne.

2. Umieść gumowy pierścień w rowku (uważaj, aby go nie przekręcić).

3. Wciśnij pierścień uszczelniający PTFE na rękaw prowadzącej i rozciągnij pierścień uszczelniający.

4. Wepchnij rozciągnięty pierścień uszczelniający do rowka tłoka.

5. Wciśnij rękaw korekcyjny do pierścienia uszczelniającego i obróć jednocześnie rękaw korekcyjny. Usuń rękaw korekcyjny po opuszczeniu go na 1 minutę, a instalacja jest zakończona.

Uwaga: 1. Proszę skonsultować się z naszą firmą, jeśli produkt określony w próbce naszej firmy nie może być zainstalowany w zamkniętym groove, ale nie nadaje się do otwartego rowka.

2. Powyższa instalacja uszczelek PTFE nie ma zastosowania do wszystkich uszczelek PTFE. W razie potrzeby skonsultuj się z naszą firmą.
