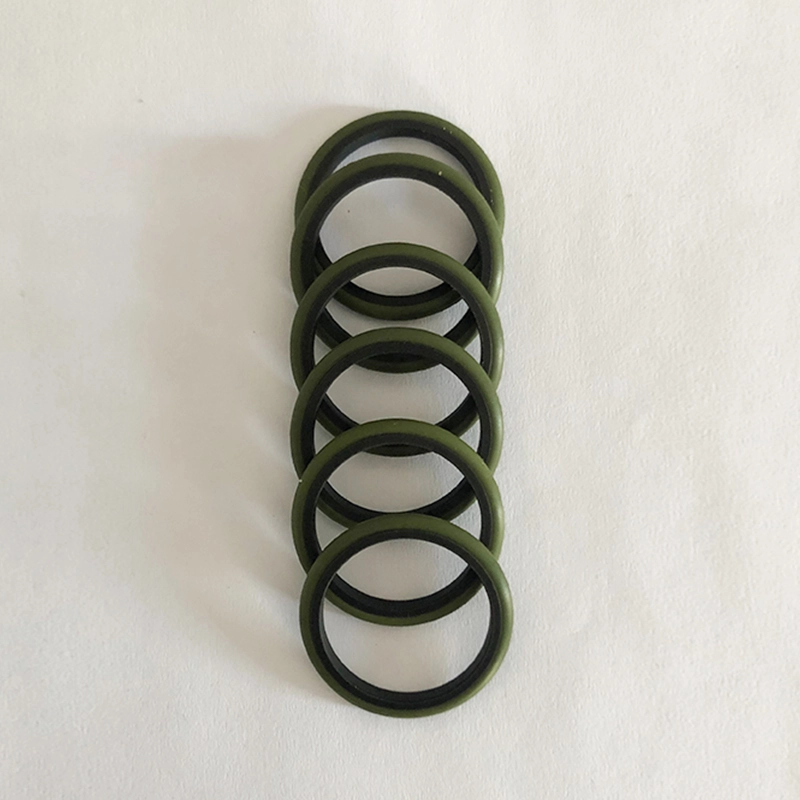

Hydrauliczne uszczelki tłokowe

Ruichen Seals ma duże doświadczenie w produkcji i rozwoju fok i materiałów uszczelniających. Nasze hydrauliczne uszczelki tłokowe obejmują różne różne modele. Możesz dokonać odpowiedniego wyboru na podstawie szczegółowych informacji poniżej lub skontaktować się z nami, aby uzyskać bardziej odpowiednie i dostosowane rozwiązanie uszczelniające.

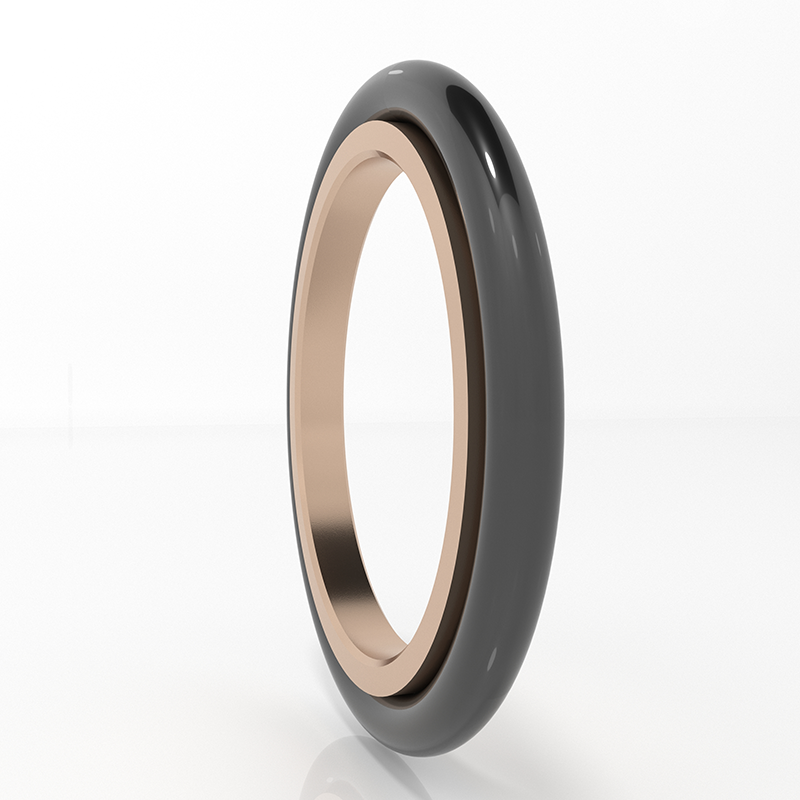

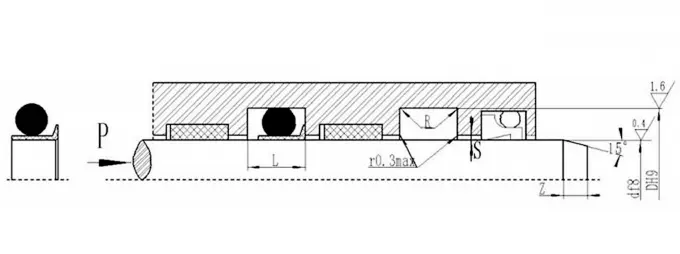

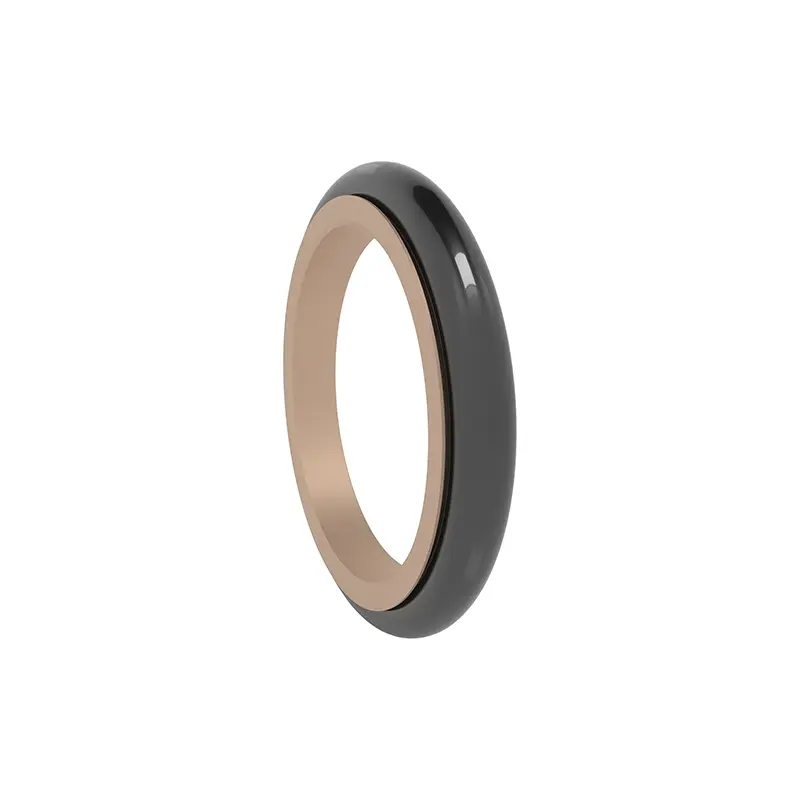

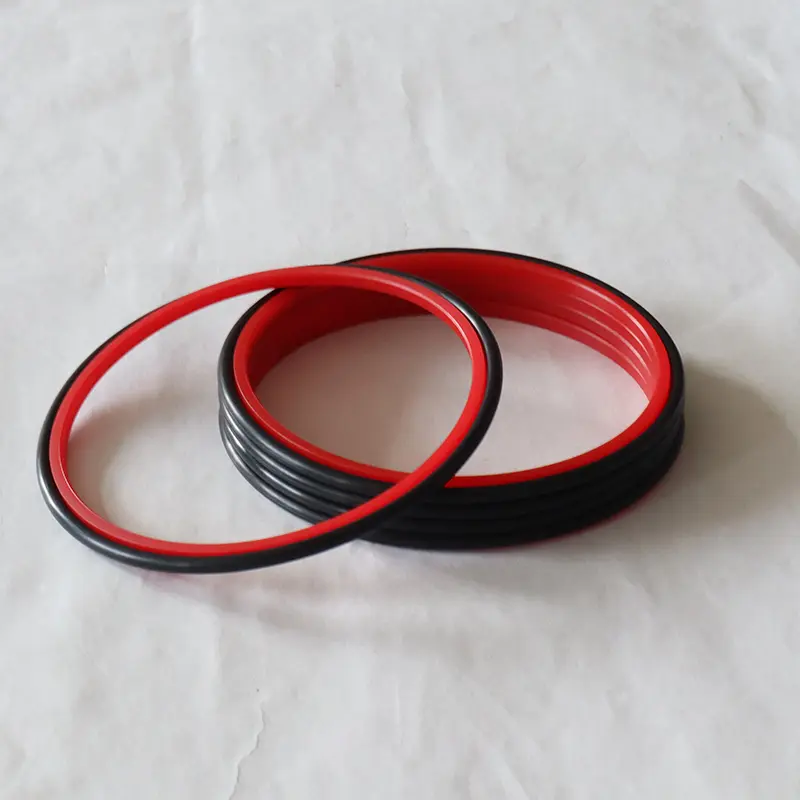

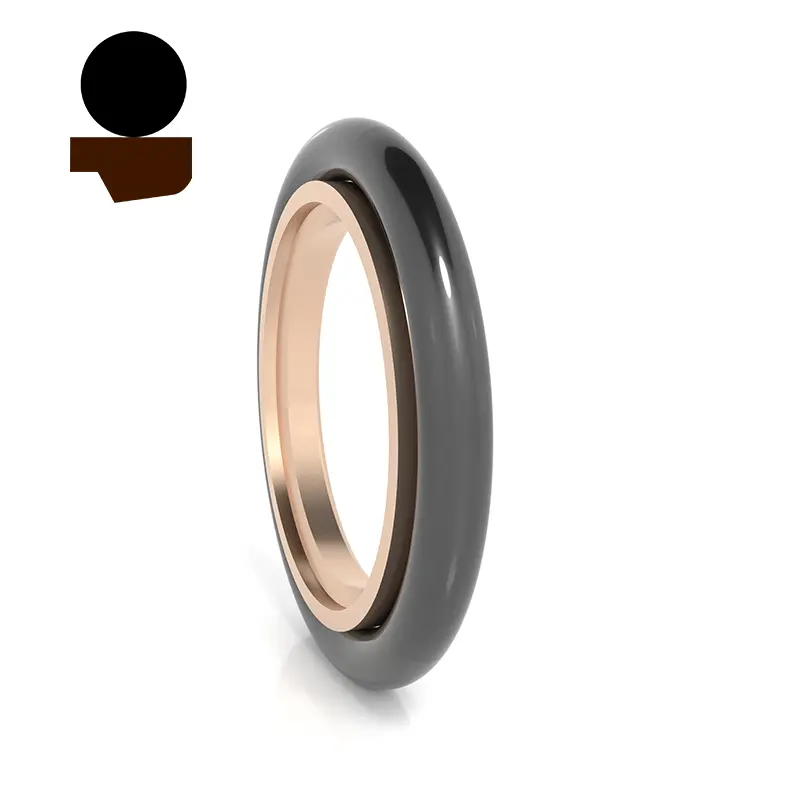

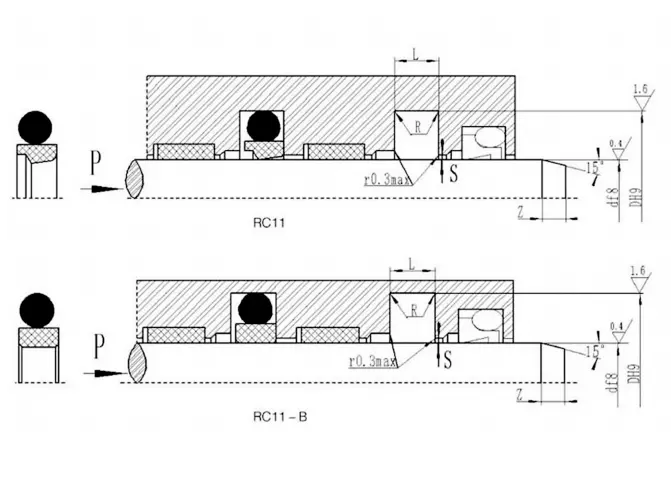

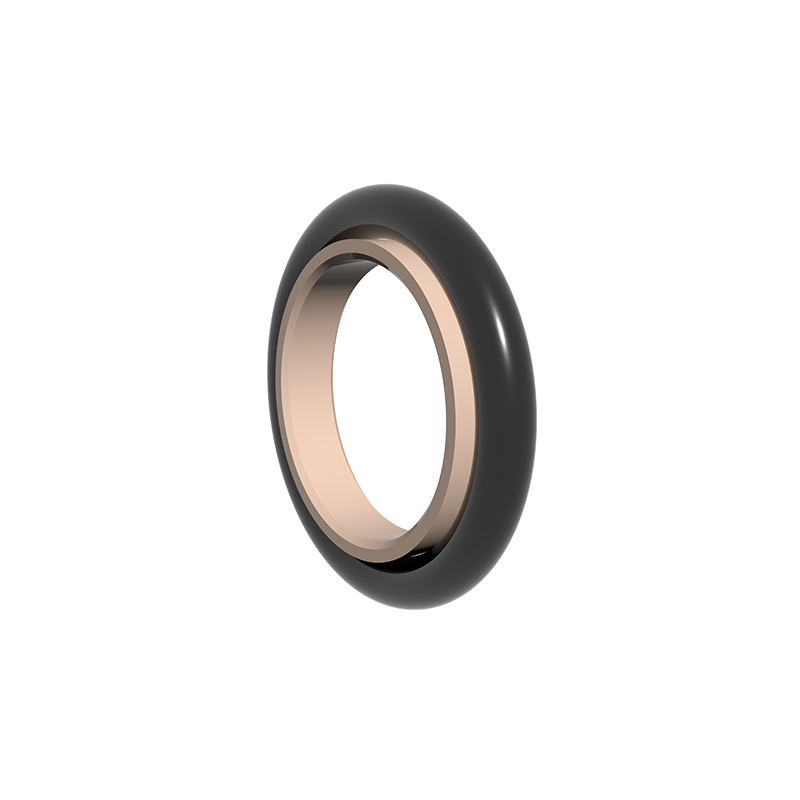

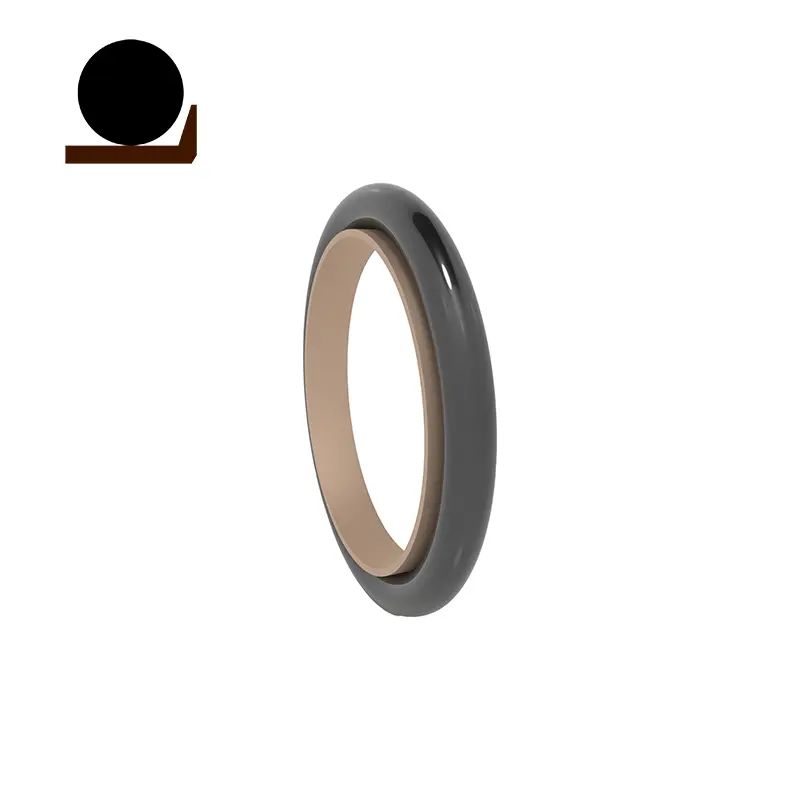

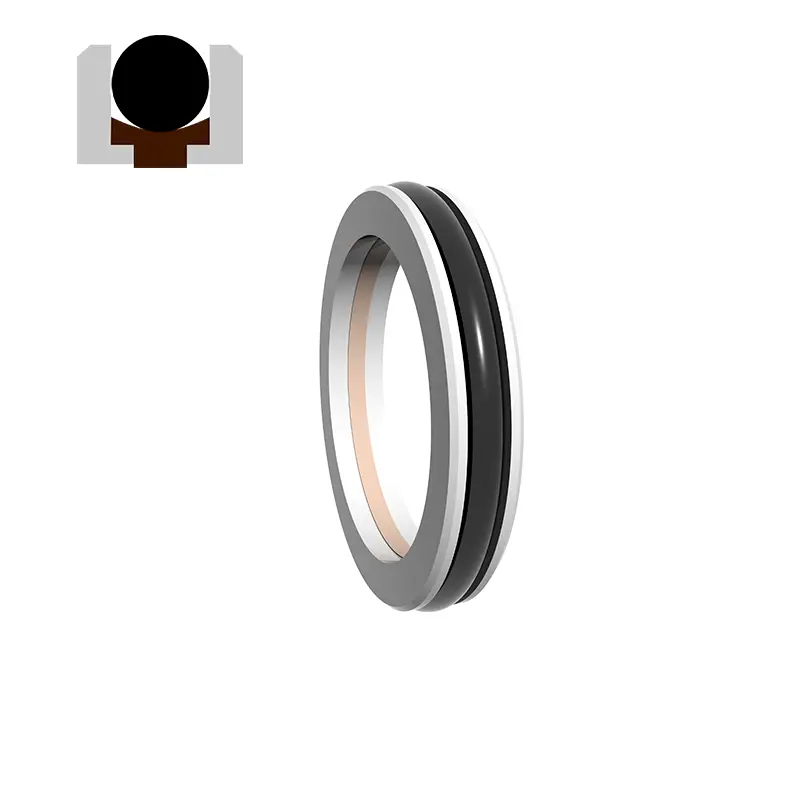

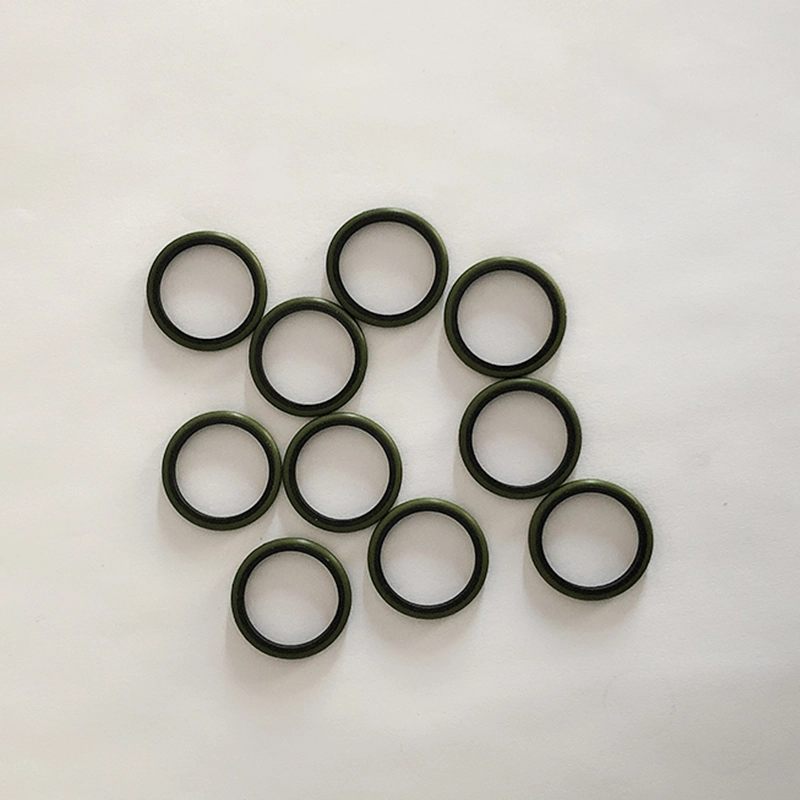

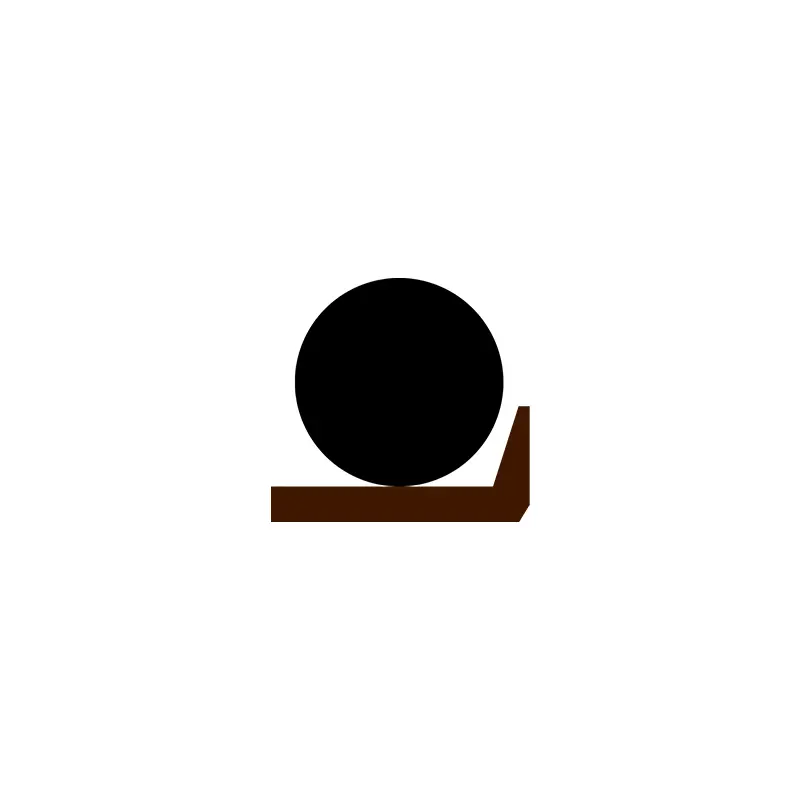

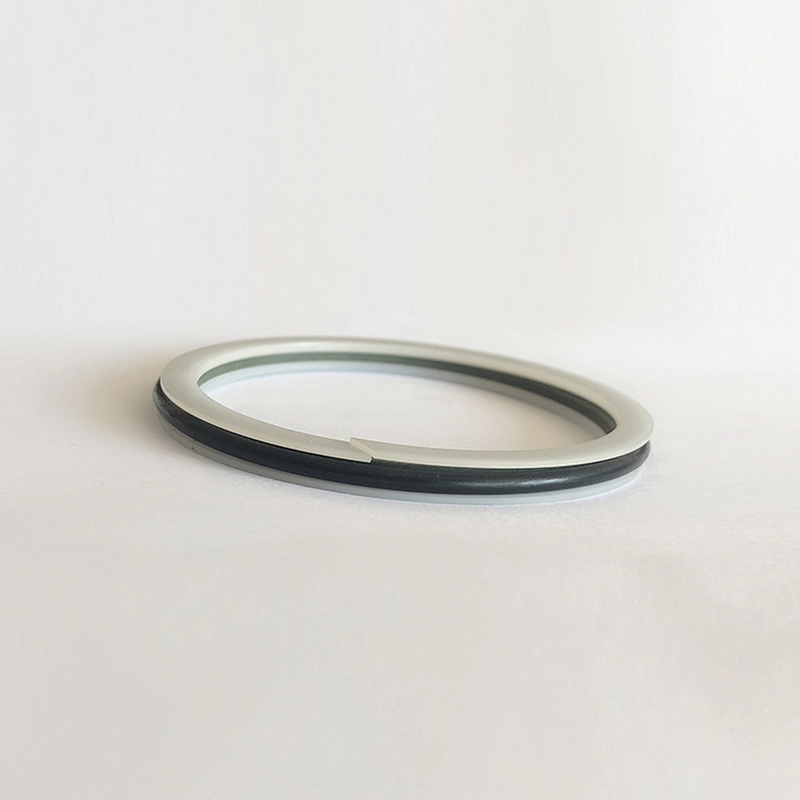

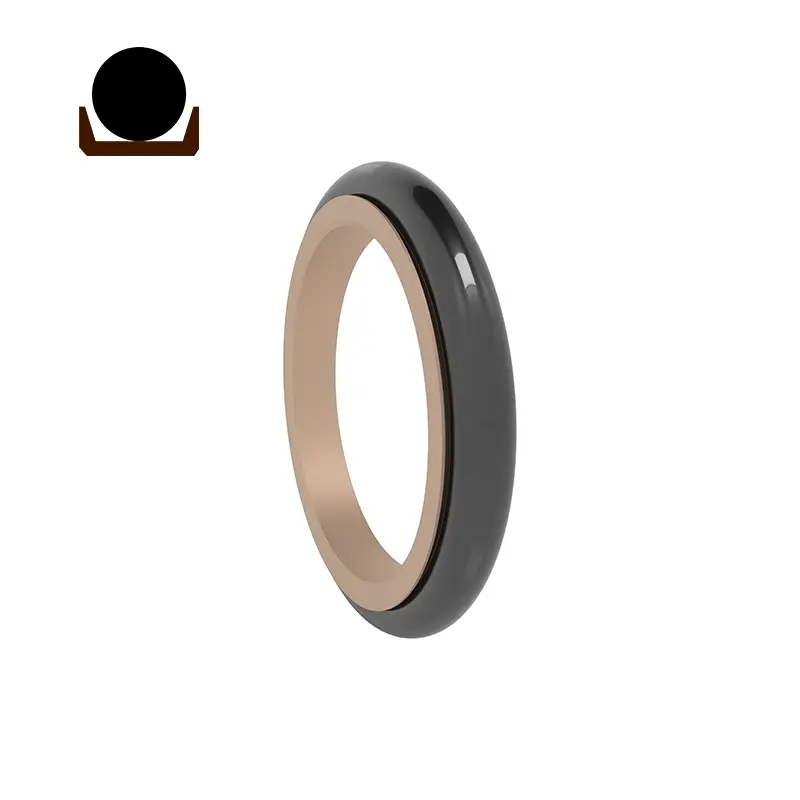

RC11 składa się z wypełnionego pierścienia uszczelniającego PTFE i gumowego pierścienia w kształcie O, odpowiedni do hydraulicznego ruchu w jedną stronę uszczelniającym ciśnienie.

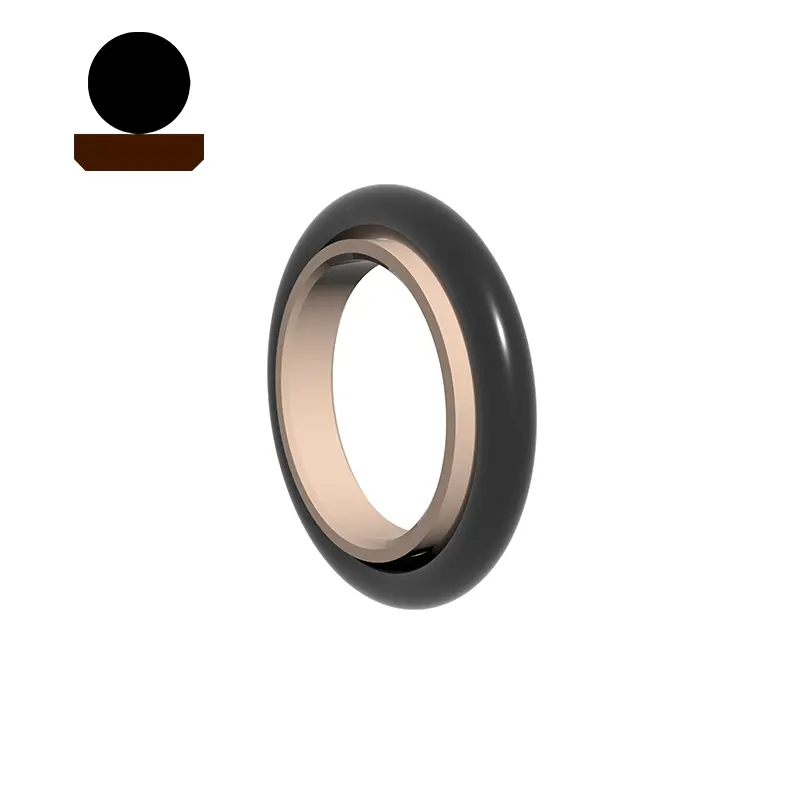

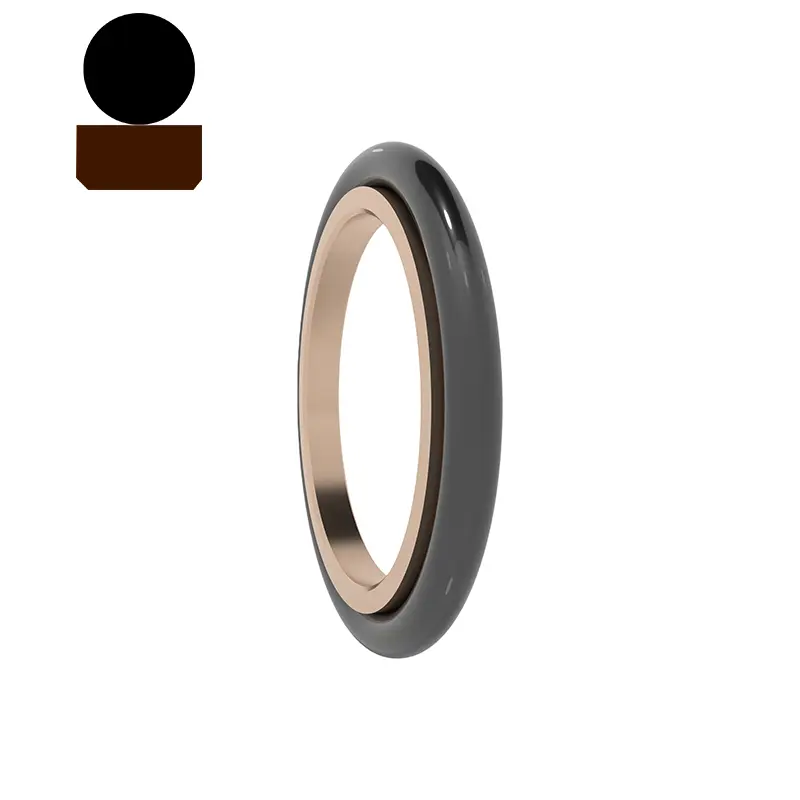

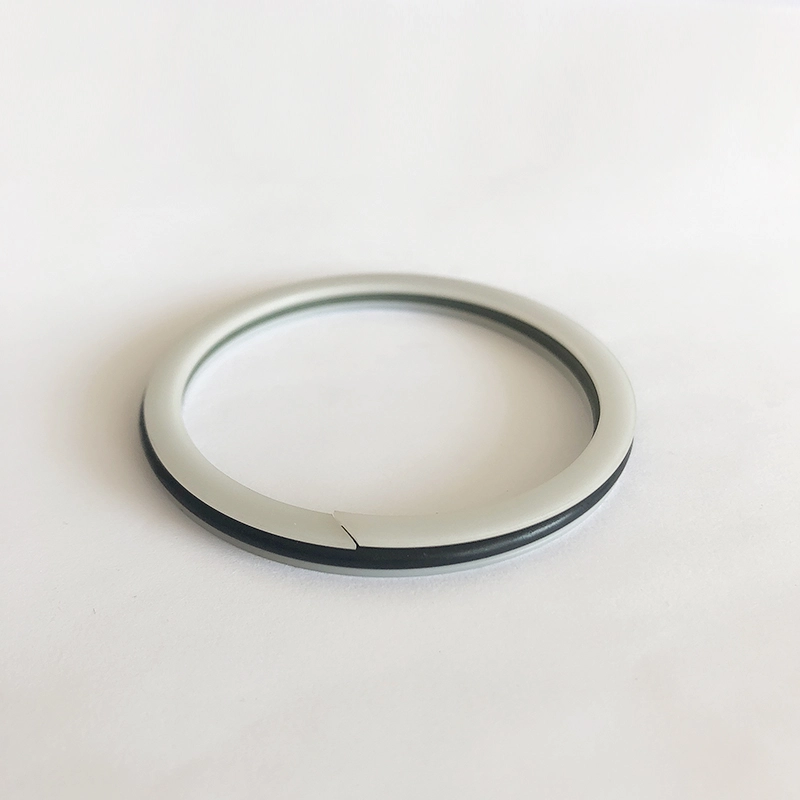

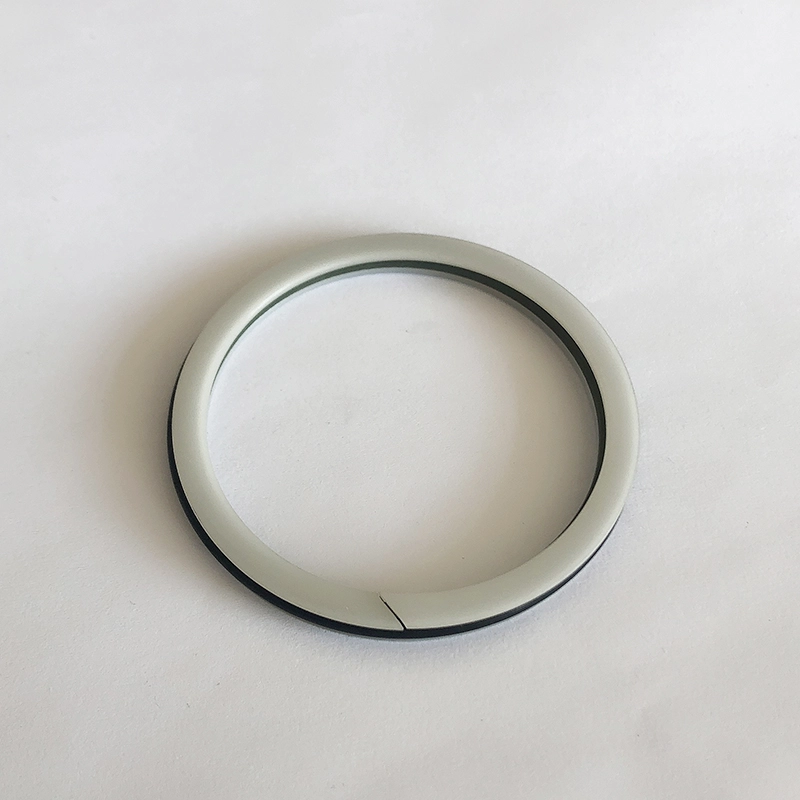

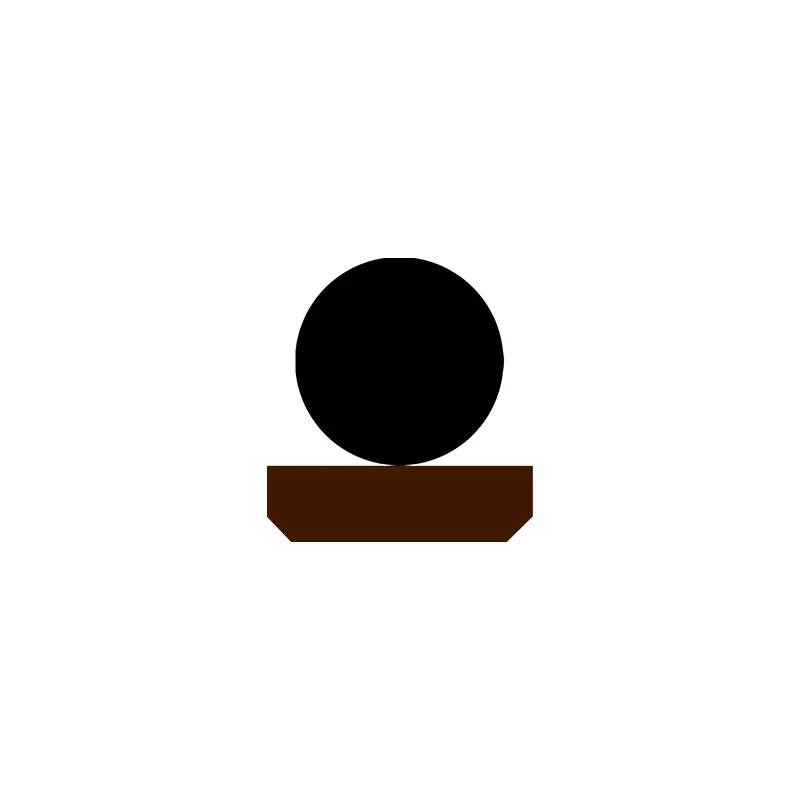

RC11-B składa się z wypełnionego prostokątnego pierścienia uszczelniającego PTFE i gumowego pierścienia w kształcie O, odpowiedni do hydraulicznego ruchu wzajemnego uszczelnienia ciśnienia. O-ring zapewnia siłę promieniową i kompensuje zużycie pierścienia uszczelniającego. Jest ogólnie używany w połączeniu z pierścieniem prowadzącym. Podzielone (otwarte) rowki należy stosować do średnic pręta mniejszych niż 30 mm. Cechy:

1. Niskie tarcia, niewielka odporność początkowa, gładki ruch, równe tarcie dynamiczne i statyczne, bez pełzania;

2. Bardzo wysoka stabilność ciśnienia pod ciśnieniem i trudnymi warunkami;

3. Wysoka żywotność, może być stosowana do uszczelnień smarowych bez oleju;

4. Można użyć do uszczelnienia mediów o niskiej wartości, takiej jak woda;

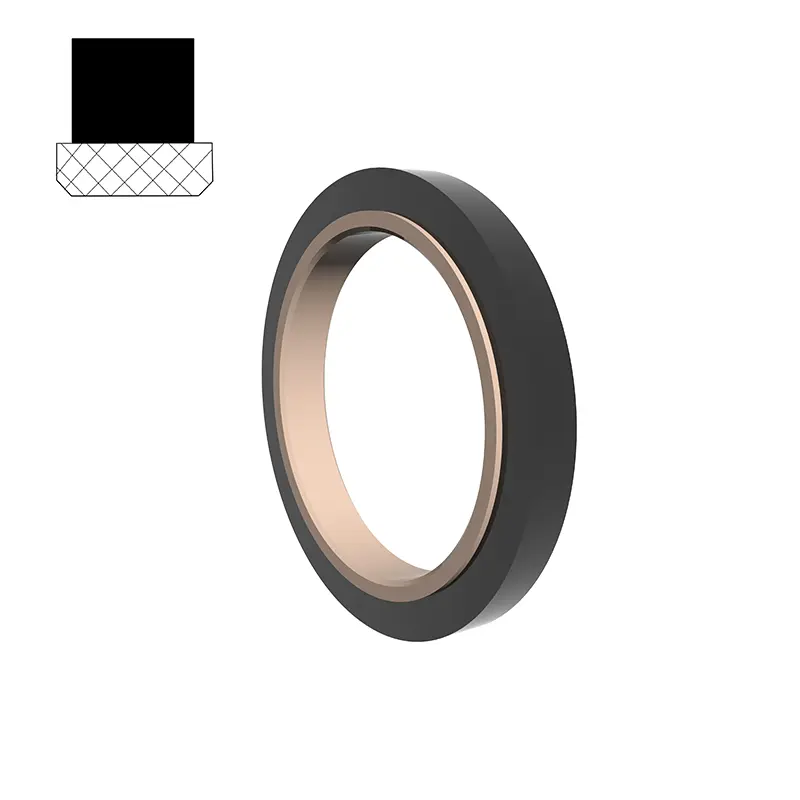

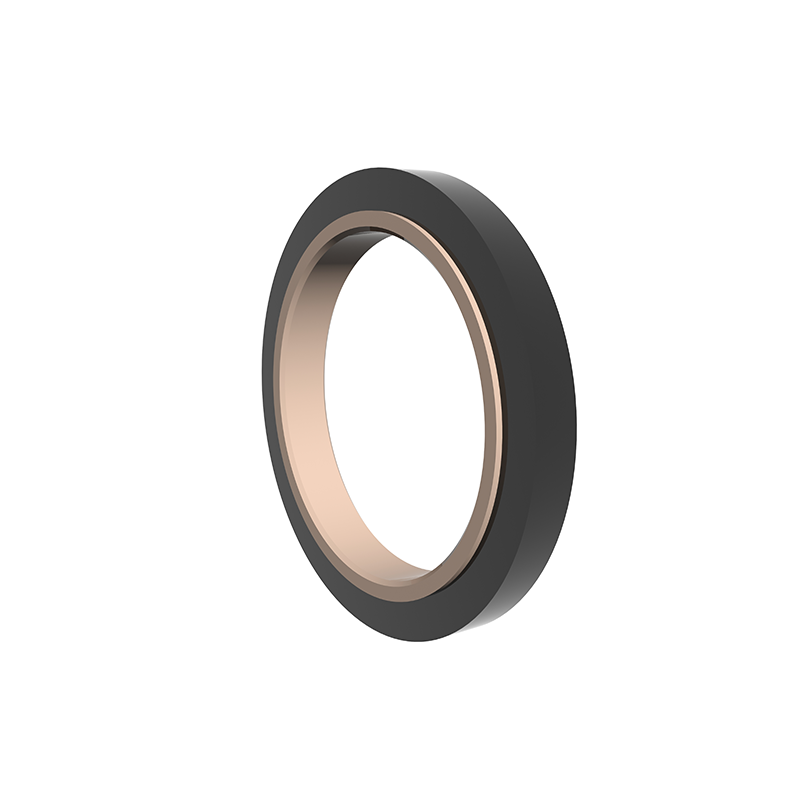

RC12 składa się z napełnionego pierścienia uszczelniającego PTFE i prostokątnego gumowego pierścienia, odpowiedniego do hydraulicznego ruchu w jedną stronę uszczelniającego ciśnienie. Pierścień prostokątny zapewnia siłę promieniową i kompensuje zużycie pierścienia uszczelniającego. Jest ogólnie używany w połączeniu z pierścieniem prowadzącym. Podzielone (otwarte) rowki należy stosować do średnic pręta mniejszych niż 30 mm. Jest stosowany głównie w ciężkim sprzęcie hydraulicznym.

Cechy:

1. Niskie tarcia, niewielka odporność początkowa, gładki ruch, równe tarcie dynamiczne i statyczne, bez pełzania;

2. Bardzo wysoka stabilność ciśnienia pod ciśnieniem i trudnymi warunkami;

3. Wysoka żywotność, może być stosowana do uszczelnień smarowych bez oleju;

4. Można użyć do uszczelnienia mediów o niskiej wartości, takiej jak woda;

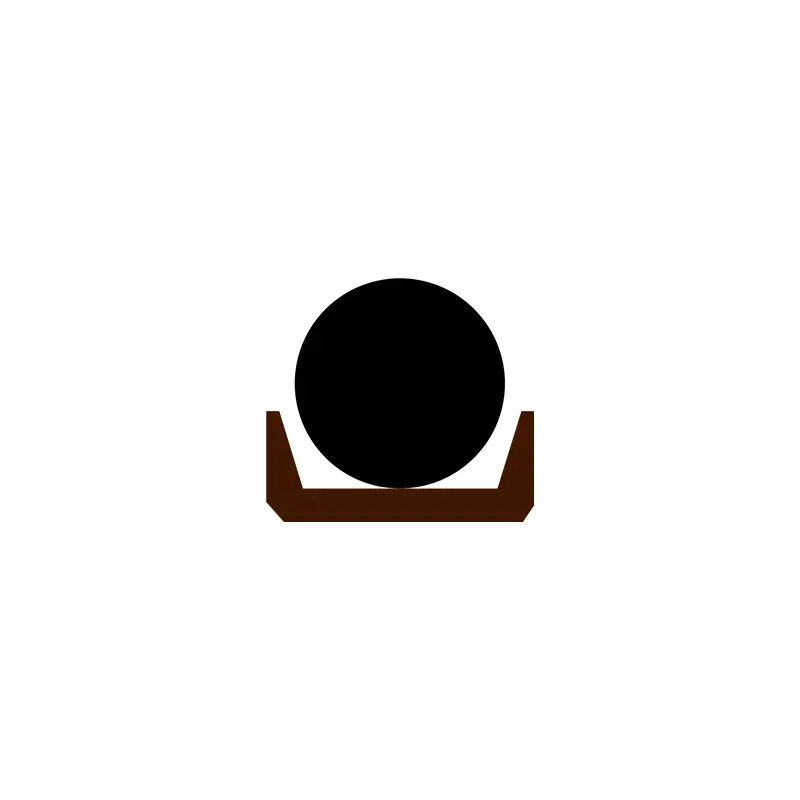

SPNC/RC13 składa się z pierścienia uszczelnienia w kształcie czapki PTFE i gumowego pierścienia w kształcie O, który jest odpowiedni do hydraulicznego i pneumatycznego ruchu obiadowego uszczelnienia ciśnienia. Pierścień w kształcie O zapewnia siłę promieniową i kompensuje zużycie pierścienia uszczelniającego. Pierścień uszczelniający przyjmuje cienką konstrukcję warg, która ma dobrą zdolność obserwacji kompensacji, więc wydajność uszczelnienia jest dobra i może być zainstalowana w rowku pierścieniowym GB12350. Podzielone (otwarte) rowki należy stosować do średnic pręta mniejszych niż 30 mm. Cechy:

1. Może być stosowany zarówno do hydraulicznego, jak i pneumatycznego i może być stosowany do dwukierunkowego uszczelnienia ciśnienia;

2. Niskie tarcia, niewielka odporność początkowa, gładki ruch, równe tarcie dynamiczne i statyczne i bez pełzania;

3. Długa żywotność, może być stosowana do uszczelnień smarowych bez oleju;

4. Mała przestrzeń strukturalna, łatwa instalacja i konserwacja;

RC14 składa się z trójkątnego pierścienia uszczelniającego PTFE i gumowego pierścienia w kształcie O, który nadaje się do hydraulicznego i pneumatycznego ruchu wzajemnego uszczelnienia. O-ring zapewnia siłę promieniową i kompensuje zużycie pierścienia uszczelniającego. Ponieważ pierścień uszczelniający przyjmuje cienką konstrukcję warg, zdolność obserwacji kompensacji jest lepsza, więc wydajność uszczelnienia jest dobra. Podzielony (otwarty) rowek powinien być używany do średnic pręta mniejszych niż 30 mm. Cechy:

1. Może być stosowany zarówno do hydraulicznego, jak i pneumatycznego;

2 Niskie tarcia, niewielka odporność początkowa, gładki ruch, równe tarcie dynamiczne i statyczne, bez pełzania;

3. Długa żywotność, może być stosowana do uszczelnień smarowych bez oleju;

4. Mała przestrzeń strukturalna, łatwa instalacja i konserwacja;

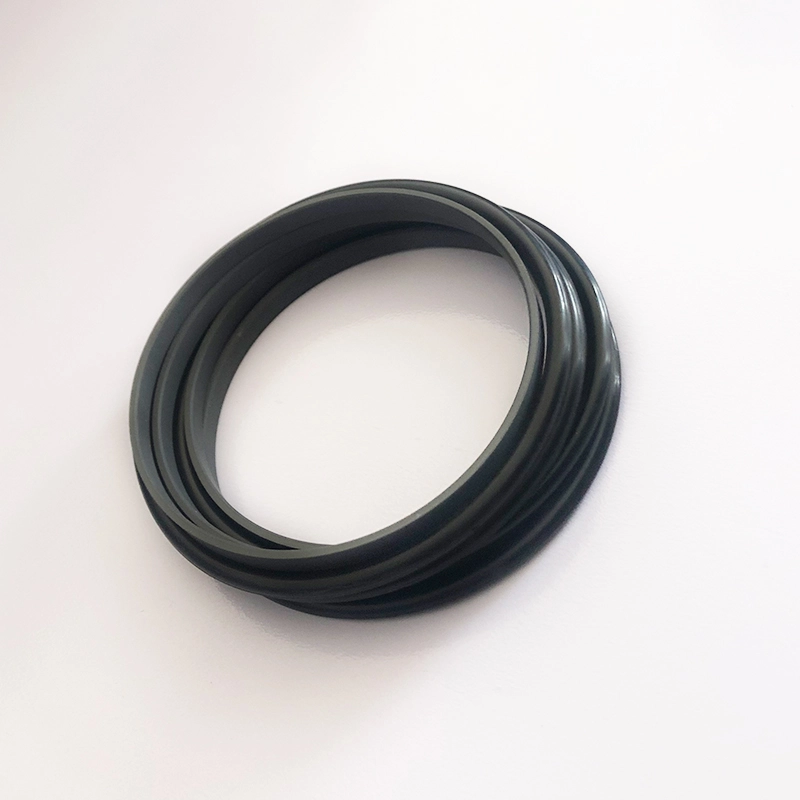

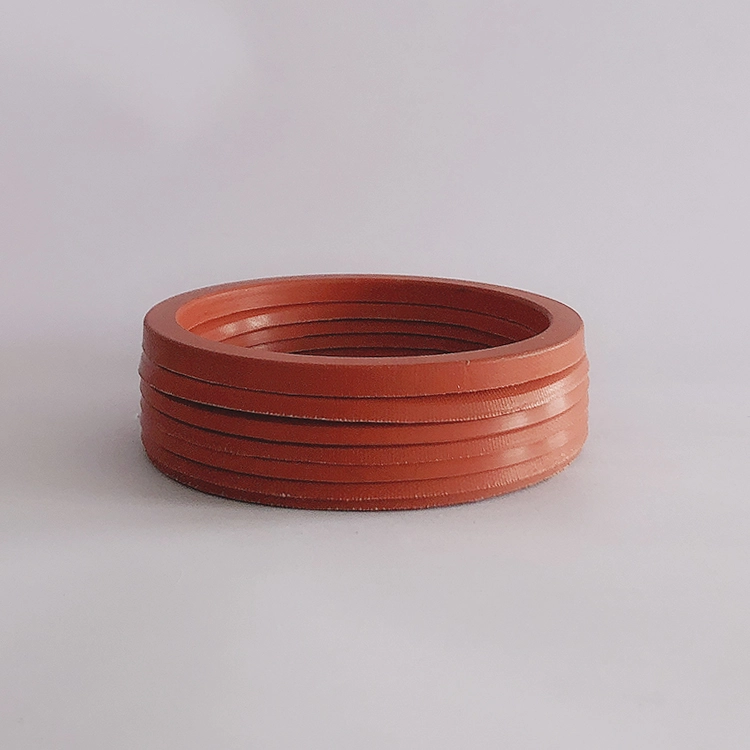

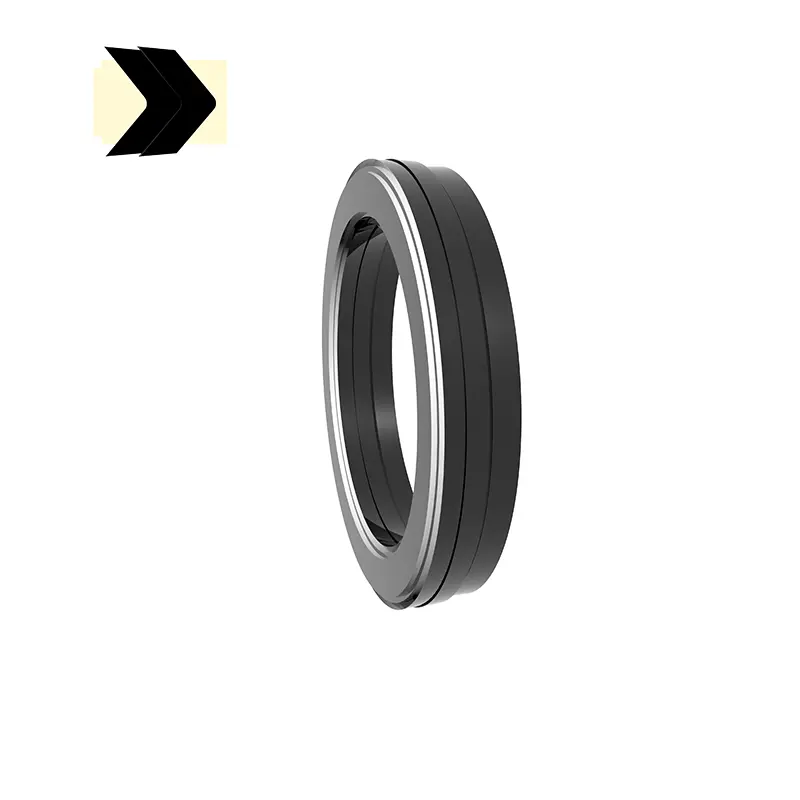

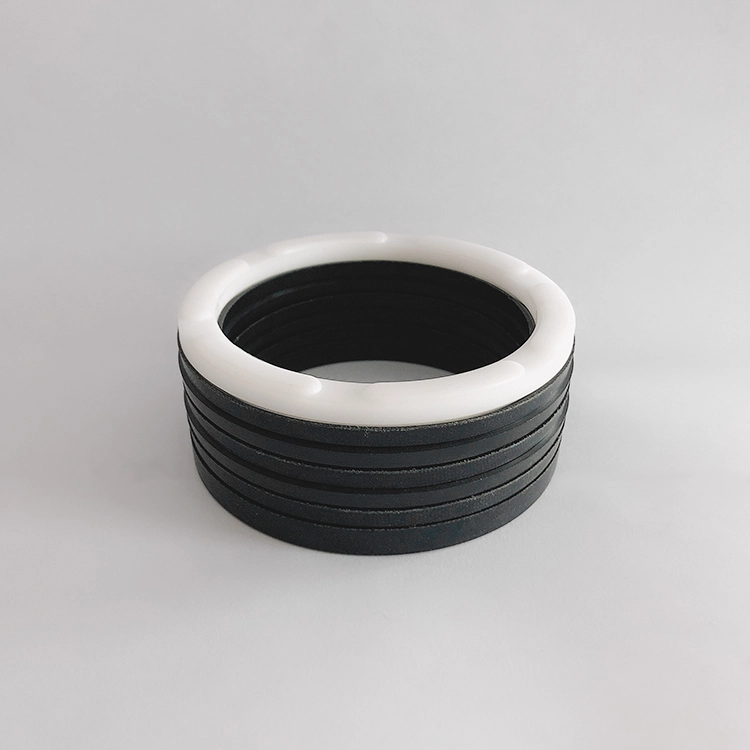

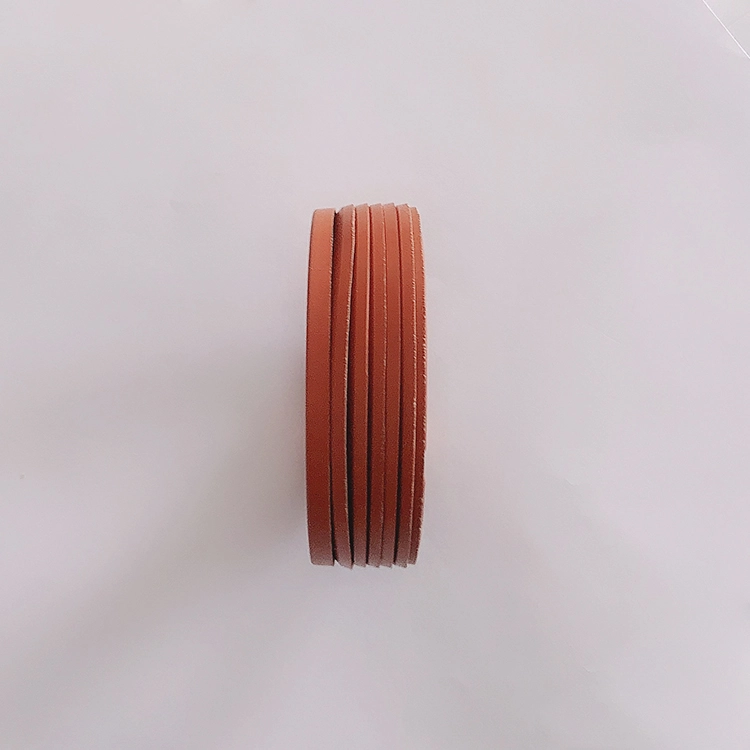

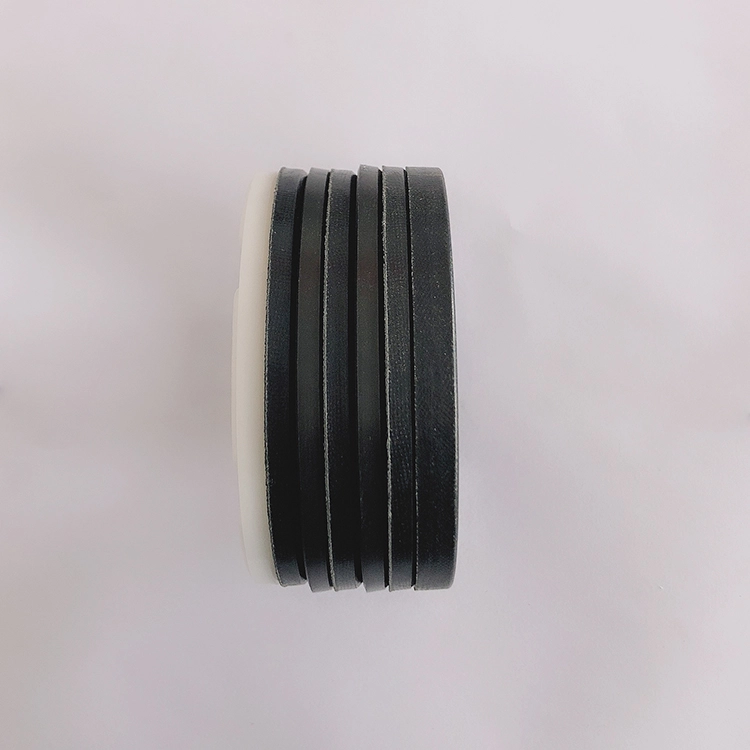

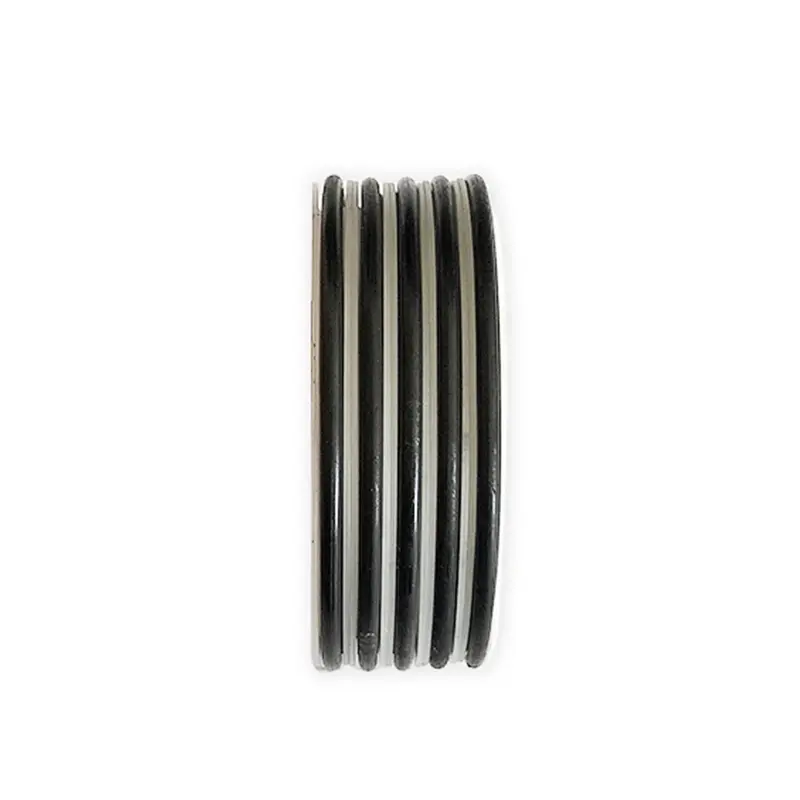

RC15 składa się z zestawu (więcej niż 3) pierścieni uszczelniających w kształcie litery V, pierścienia ciśnieniowego i pierścienia podporowego, i nadaje się do hydraulicznego ruchu w jedną stronę. Smar kompatybilny z materiałem uszczelniającym należy zastosować podczas instalacji. Nie można go zainstalować w zintegrowanym (zamkniętym) rowku. Cechy:

1. Dostępne są różne materiały, które można optymalnie dostosować, aby dostosować się do różnych celów;

2. Może być stosowany w trudnych warunkach pracy i jest odpowiedni dla prawie wszystkich mediów i trudnych warunków;

3. Ma długą żywotność i może być używany do beztlennych uszczelek smarowanych (rozsądny wybór materiału);

4. Uszczelnienie i tarcie można regulować poprzez regulację uszczelki, a rozmiar osiowy można regulować, dodając lub usuwając pierścień uszczelniający w kształcie litery V;

5. Może działać skutecznie, nawet jeśli jakość powierzchni uszczelniającej jest niska.

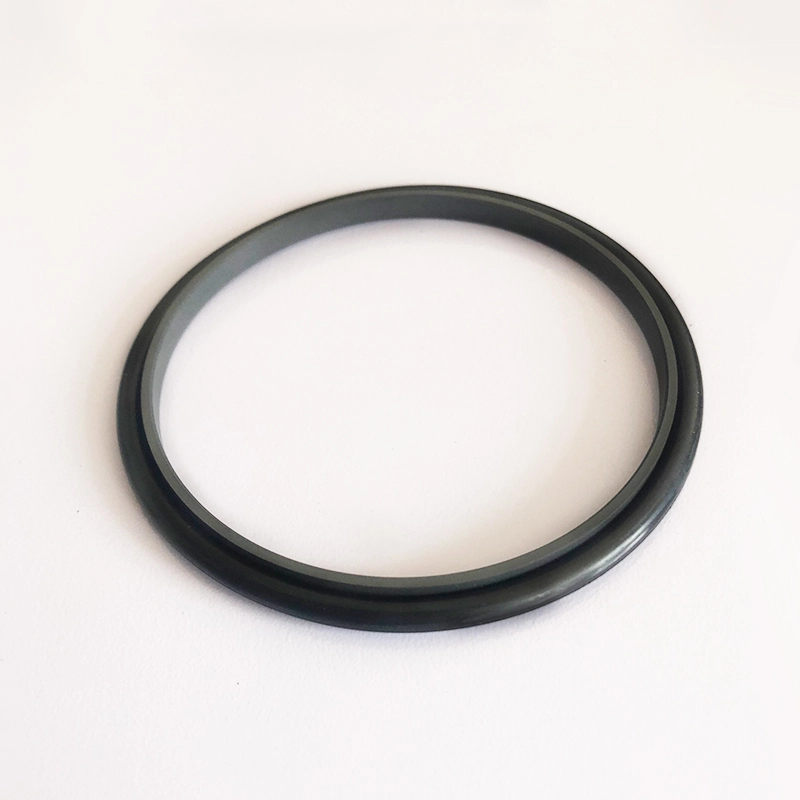

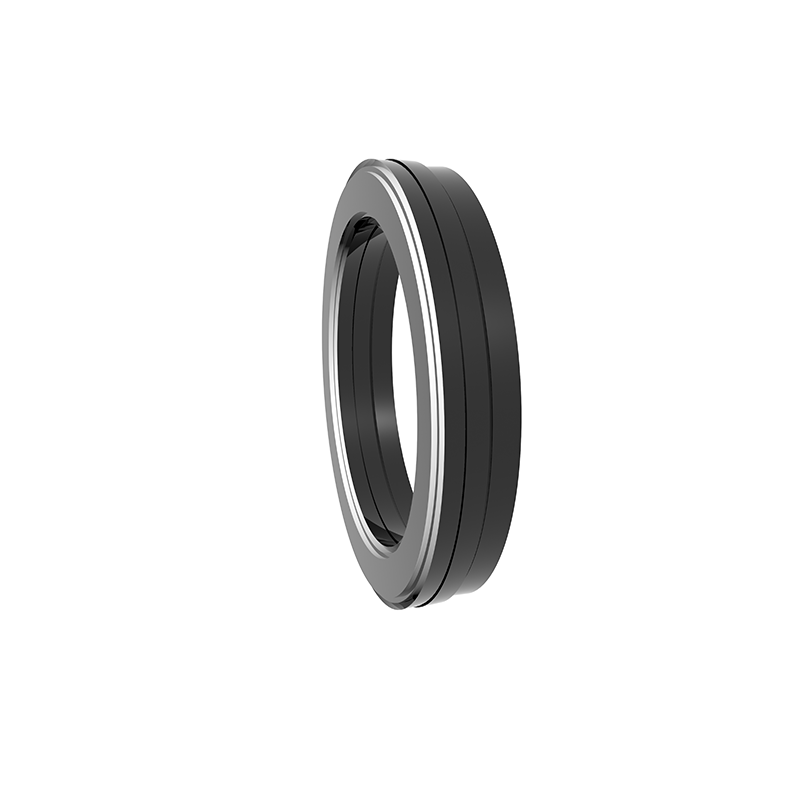

SPN składa się z wypełnionego prostokątnego pierścienia uszczelniającego PTFE i prostokątnego gumowego pierścienia, odpowiedniego do hydraulicznego i pneumatycznego ruchu dwukierunkowego uszczelnienia ciśnienia. Pierścień prostokątny zapewnia siłę promieniową i kompensuje zużycie pierścienia uszczelniającego. Podzielone (otwarte) rowki należy stosować do średnic pręta mniejszych niż 30 mm.

Cechy:

1. Niskie tarcia, niewielka odporność początkowa, gładki ruch, równe tarcie dynamiczne i statyczne, bez pełzania;

2

3. Wysoka żywotność, może być stosowana do uszczelnień smarowych bez oleju;

4. Mała przestrzeń strukturalna, łatwa instalacja i konserwacja;

RC17 nadaje się do hydraulicznego i pneumatycznego uszczelnienia dwukierunkowego ciśnienia. O-ring zapewnia siłę promieniową i kompensuje zużycie pierścienia uszczelniającego. Podzielone (otwarte) rowki należy stosować do średnic pręta mniejszych niż 30 mm. Cechy:

1. Niskie tarcia, niewielka odporność początkowa, gładki ruch, równe tarcie dynamiczne i statyczne, bez pełzania;

2

3. Długa żywotność, może być stosowana do uszczelnień smarowych bez oleju;

4. Mała przestrzeń strukturalna, łatwa instalacja i konserwacja:

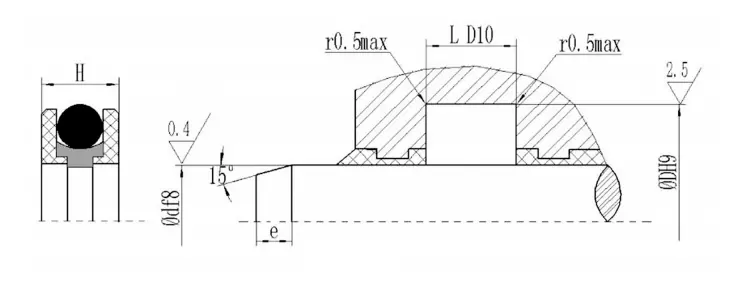

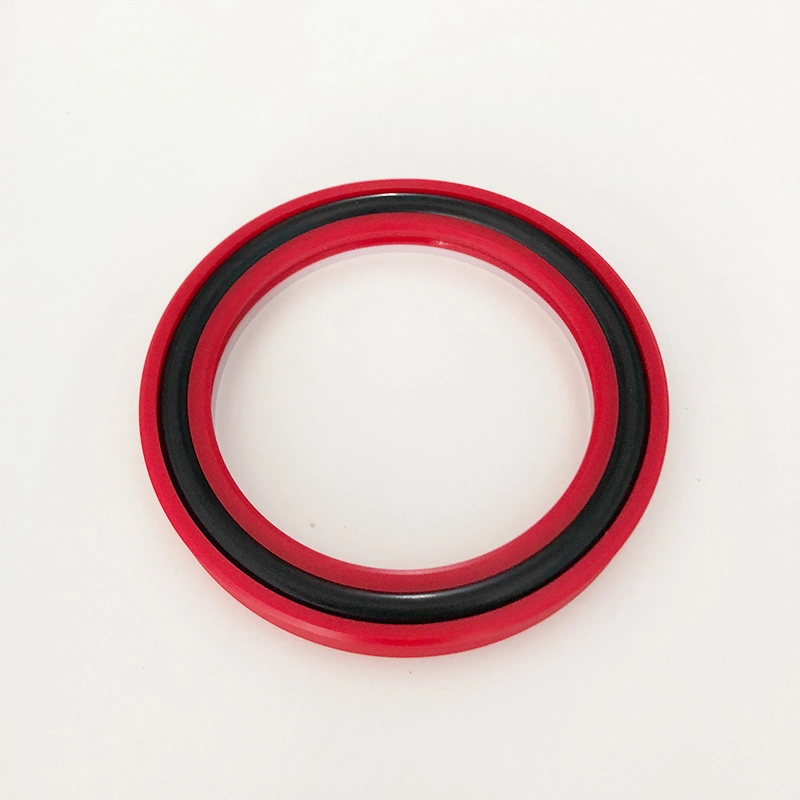

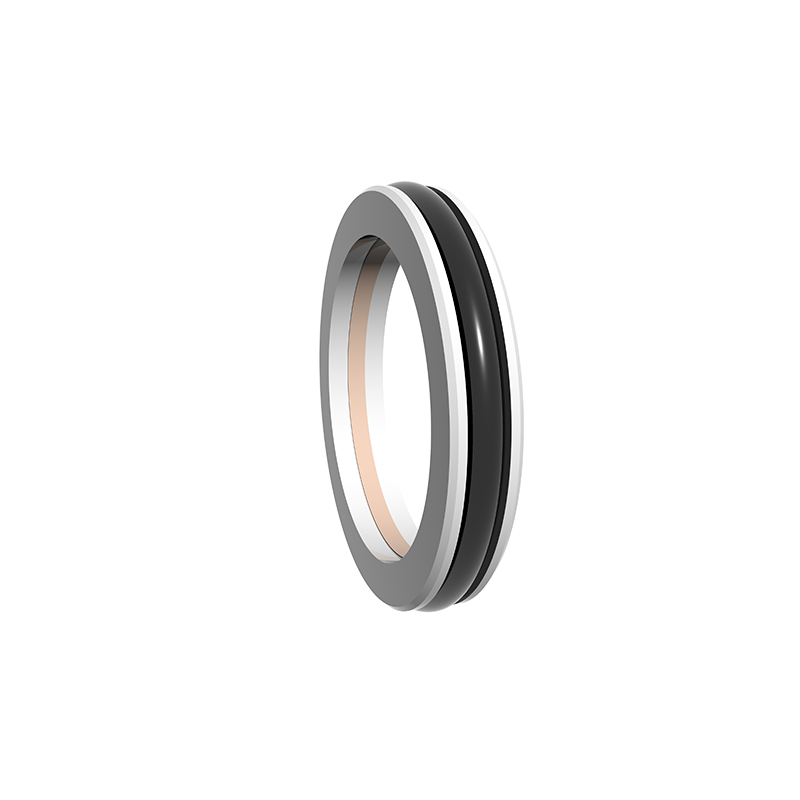

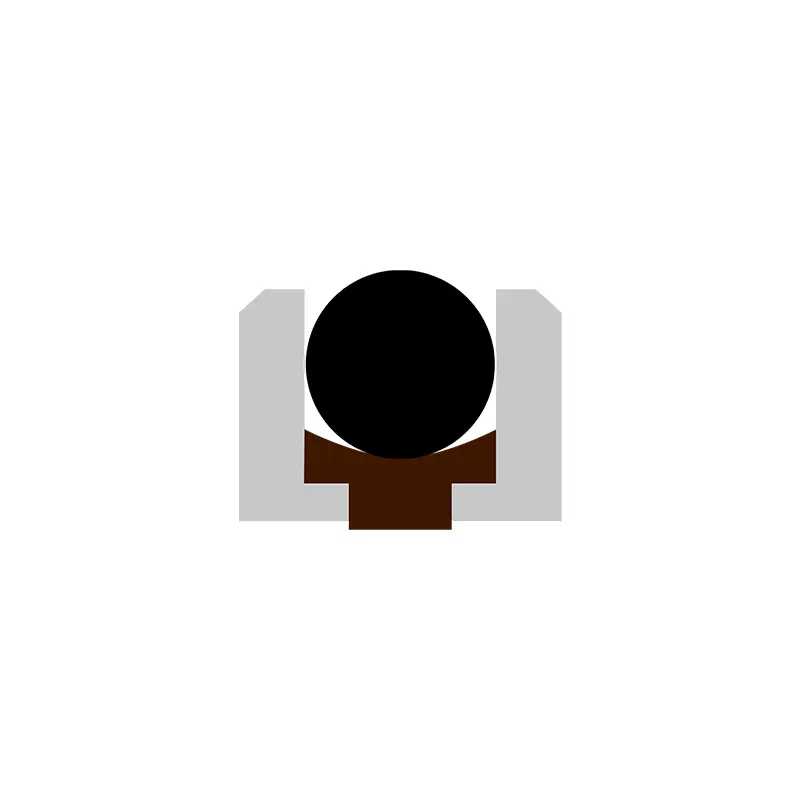

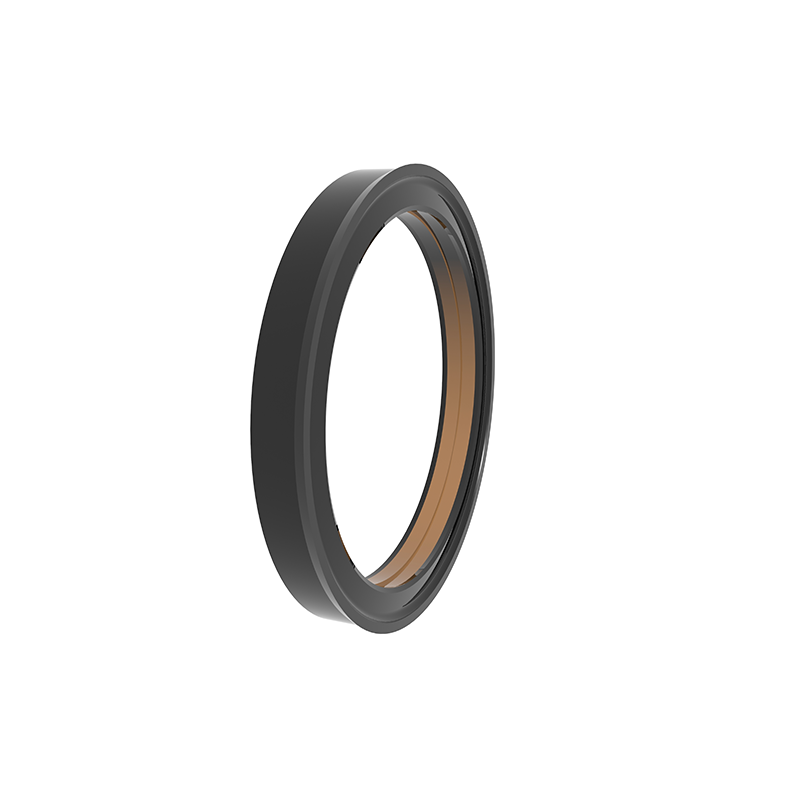

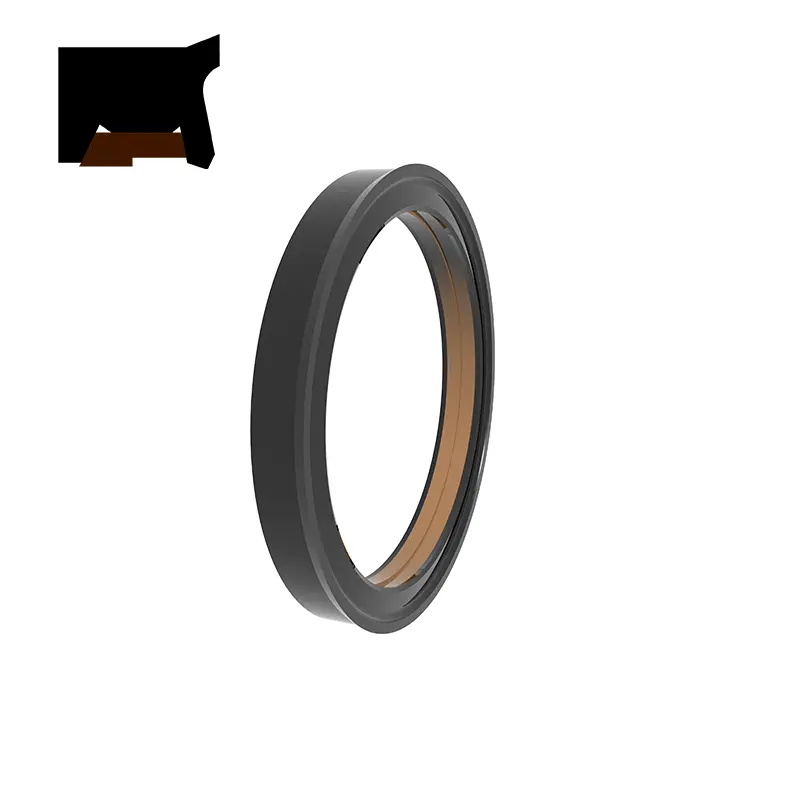

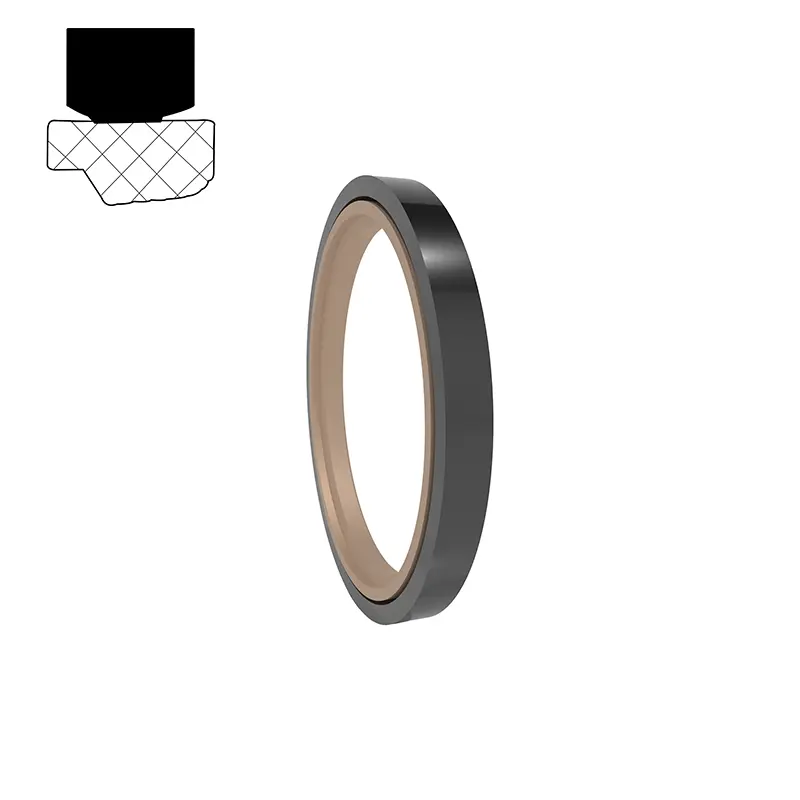

GTDI składa się z specjalnego elastomeru gumowego (lub poliuretanu) i zmodyfikowanego pierścienia uszczelniającego PTFE i ma charakterystykę dobrego uszczelnienia, długiego życia, niskiego tarcia itp. TDMI składa się ze specjalnego elastomeru gumowego (lub poliuretanu) i zmodyfikowanego pierścienia PTFE i ma cechy dobrej uszczelnienia, długiego okresu, bez powiatu itp. GG wypełniony PTFE pierścień uszczelniający, dwa plastikowe pierścienie w kształcie litery L i elastyczna siła o-ring oraz ma charakterystykę dobrego uszczelnienia, długiego życia, niskiego tarcia, bez pełzania itp.

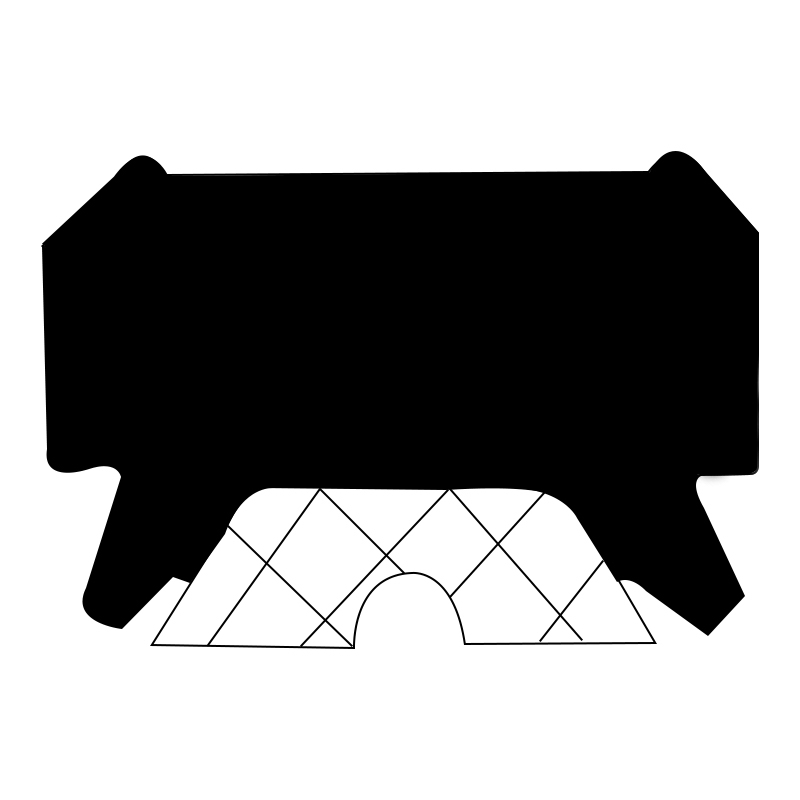

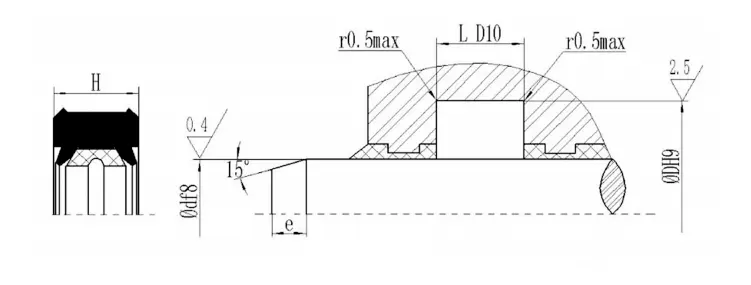

Pierścień uszczelniający typ BD to uszczelka tłokowa, używana głównie do uszczelniania pałek, prętów tłokowych, maszyn kucia i sprzętu hydraulicznego do spacerowania. Cechy:

1. Niewrażliwy na obciążenia wibracyjne i szczyty ciśnienia

2. Dobra zdolność anty-ekstruzji

3. Lepsze uszczelnienie bez obciążenia i niskiej temperatury

4. Nadaje się do trudnych warunków pracy

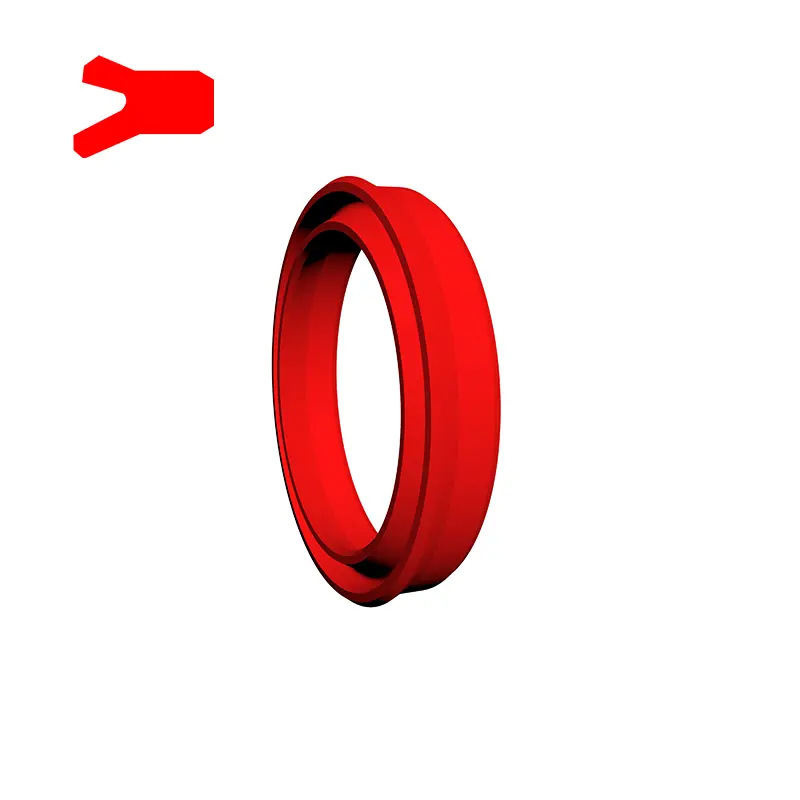

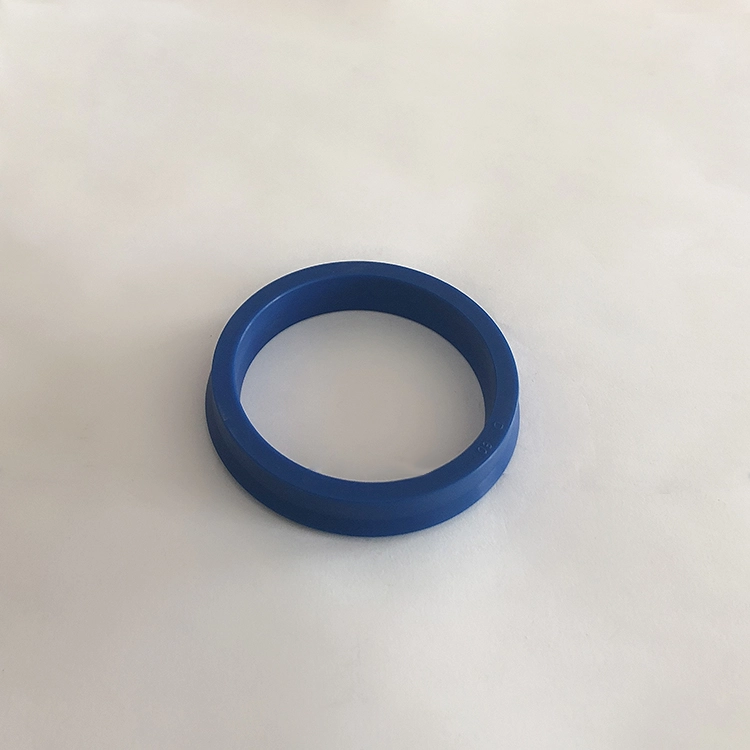

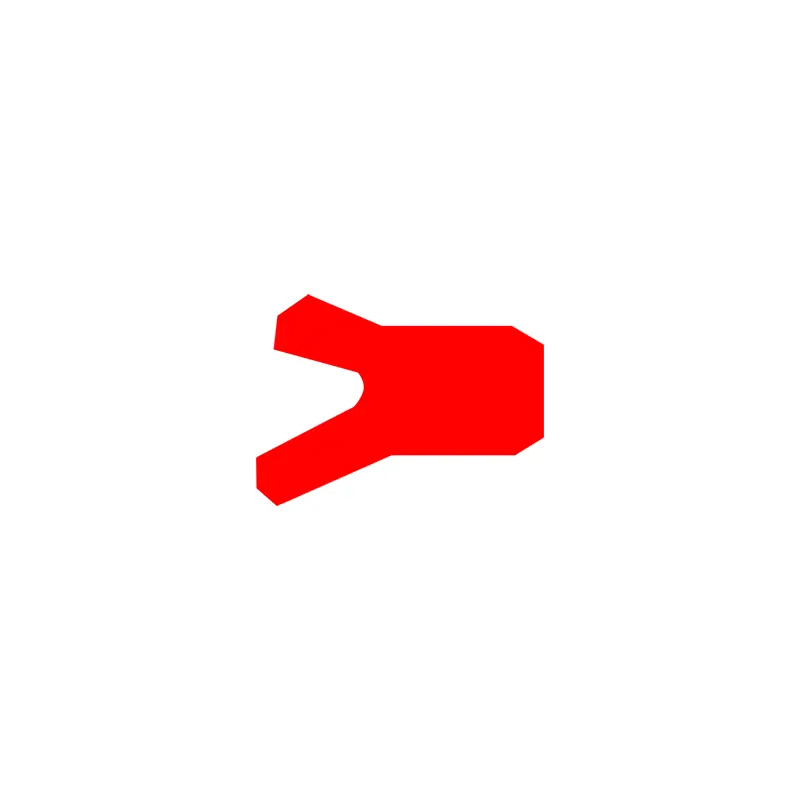

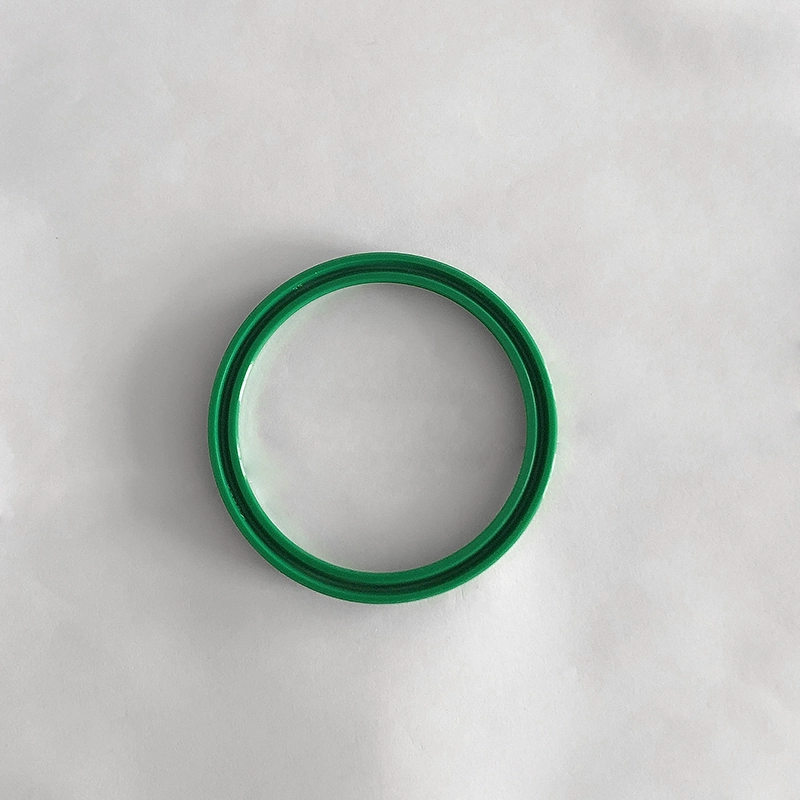

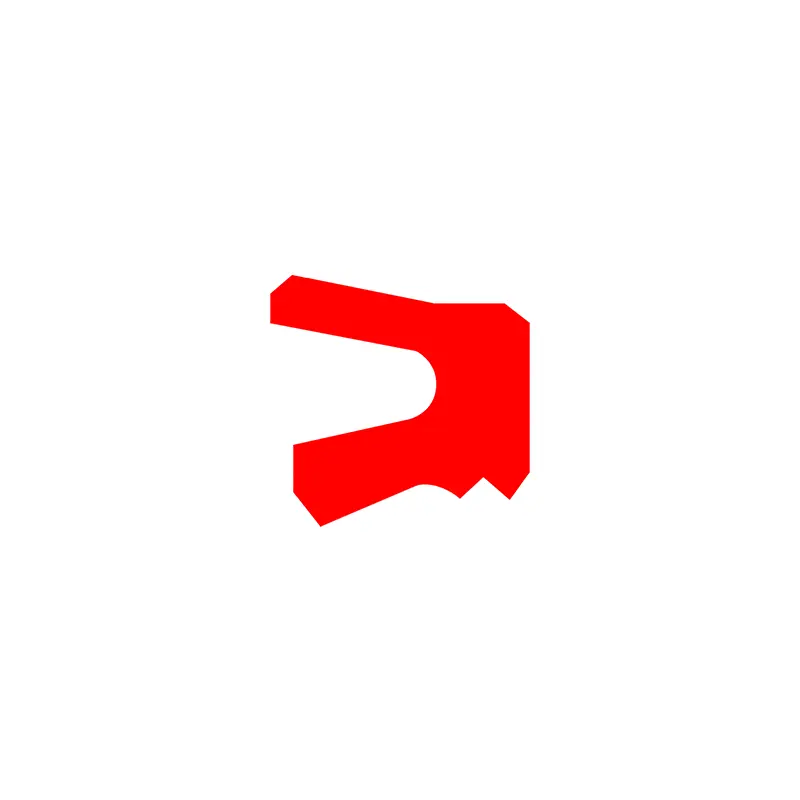

Pierścień uszczelnienia typu YXD dla wału jest asymetryczną uszczelką specjalnie stosowaną na pręcie tłokowym. Jest odpowiedni do uszczelnienia jednokierunkowego hydraulicznego ruchu wzajemnego i ma dobrą wydajność uszczelnienia. Przy stosowaniu poniżej 12 ~ 32 MPa, na pięcie wymagany jest pierścień zatrzymujący. Groove jest zgodny ze standardem JB/ZQ4265-97. Jego cechy:

1. Wpływa w lekkie obciążenia i średnie obciążenia;

2. Dobra wydajność uszczelnienia zarówno dla uszczelnień wysokociśnieniowych, jak i niskich ciśnień;

3. Dostępne są różnorodne materiały, a wydajność średniej oporności jest szersza;

4. Prosta struktura oraz łatwa instalacja i konserwacja.

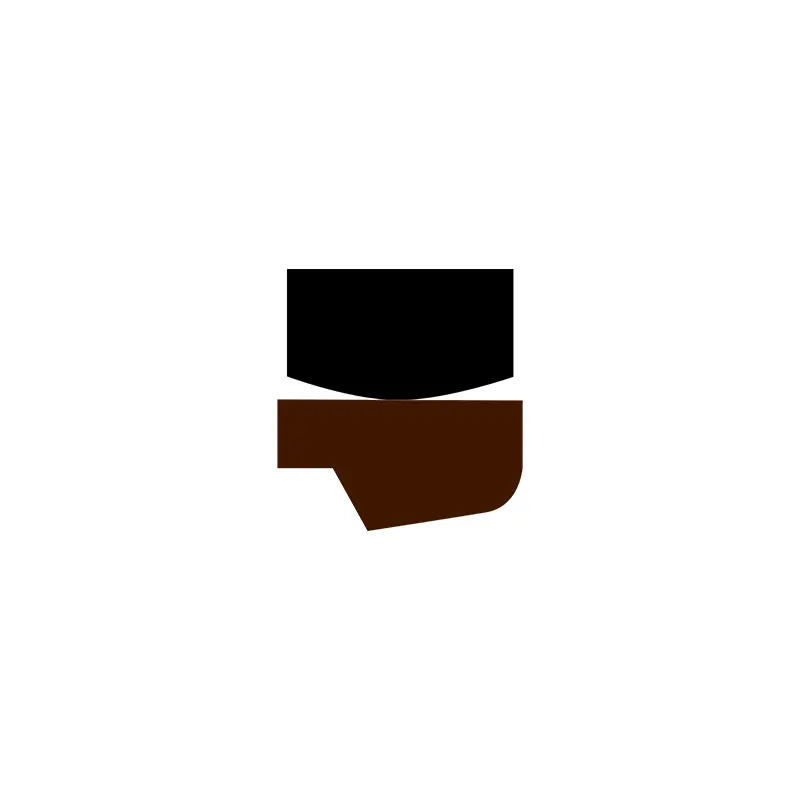

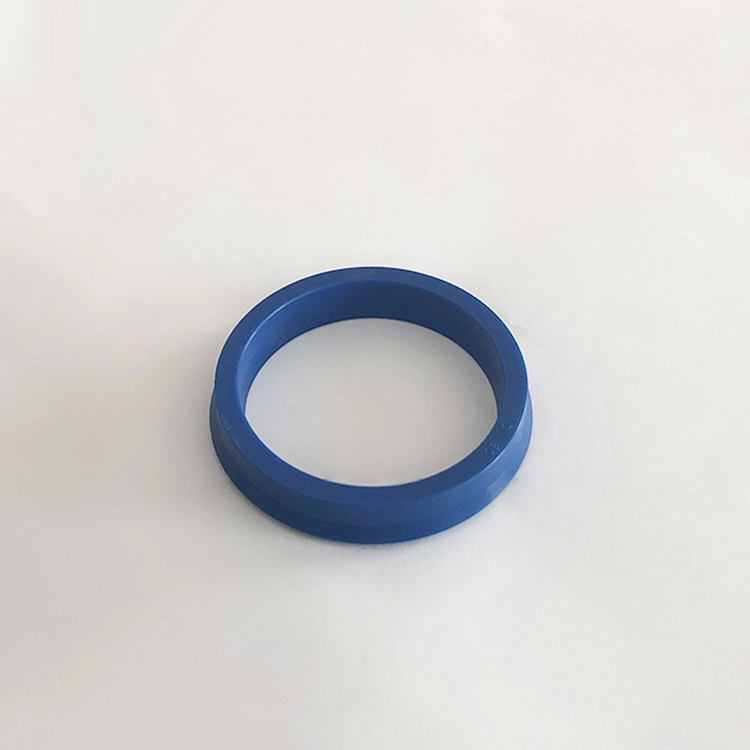

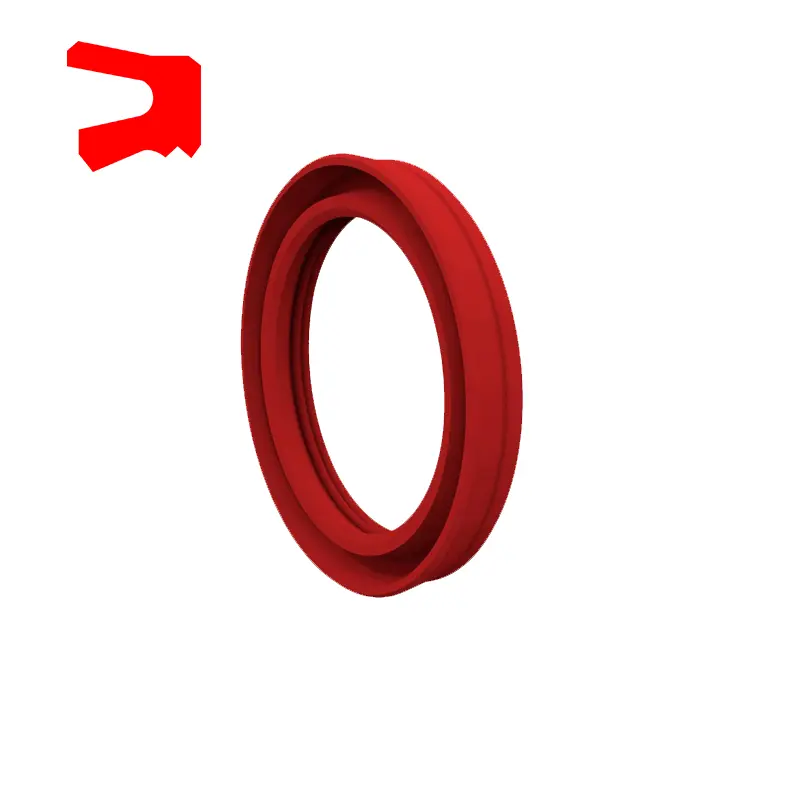

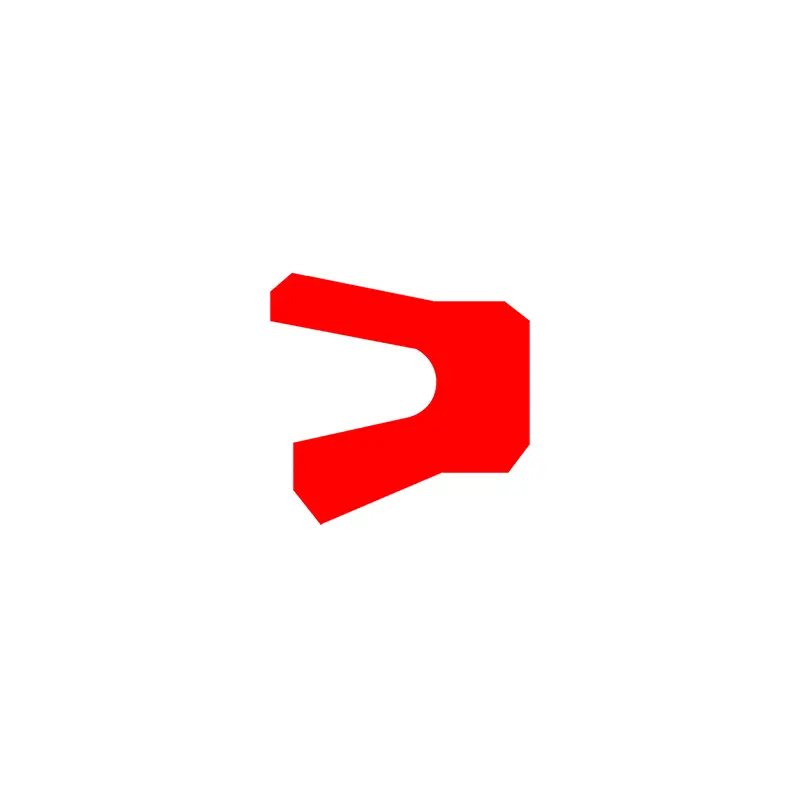

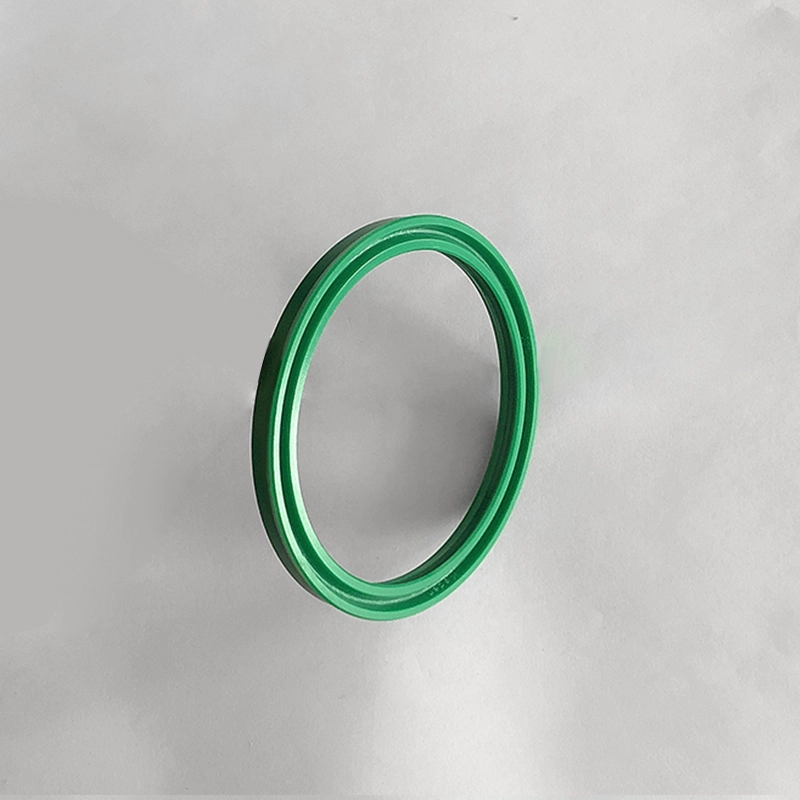

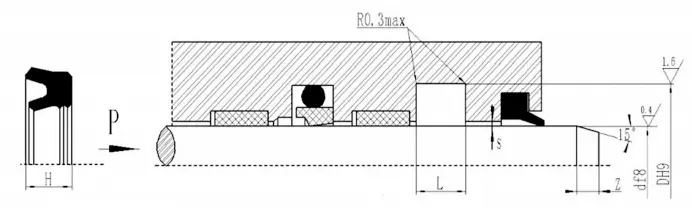

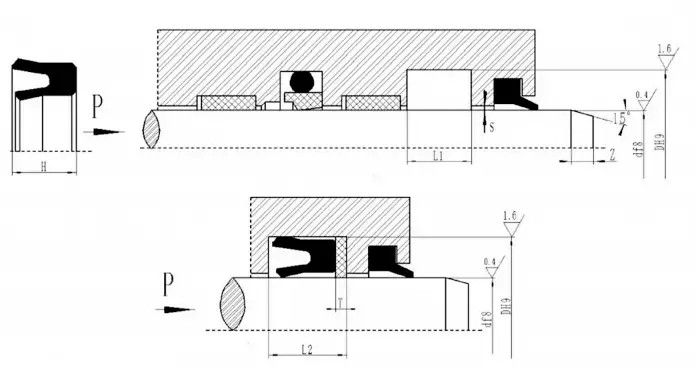

Pierścień uszczelniająca RCUR jest asymetrycznym uszczelką specjalnie stosowaną na pręcie tłokowym, odpowiednią do jednokierunkowego uszczelnienia hydraulicznego ruchu wzajemnego, z dobrą wydajnością uszczelnienia. Groove jest zgodny ze standardem ISO5597. Jest stosowany jako uszczelka pomocnicza w układzie uszczelniającym. Jego cechy:

1. Dobra wydajność uszczelnienia statycznego i dynamicznego;

2. Silna możliwość odzyskiwania oleju resztkowego w warunkach dynamicznych;

3. Prosta struktura i łatwa instalacja i konserwacja.

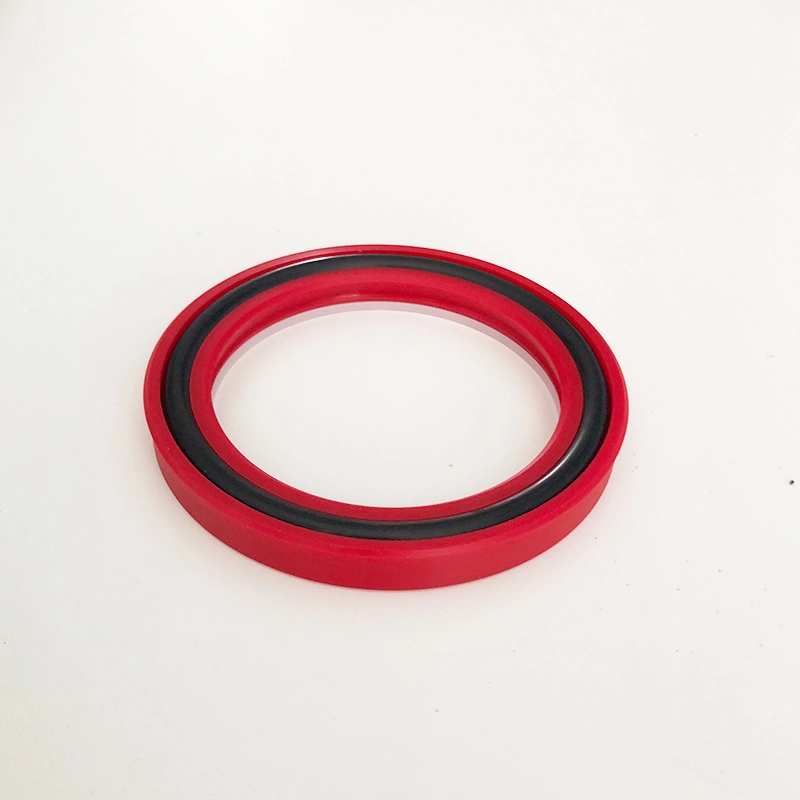

Pierścień uszczelniająca RCUSR jest asymetrycznym uszczelką specjalnie stosowaną na pręcie tłokowym, z pomocniczą wargą po wewnętrznej stronie pierścienia uszczelnienia. Jest odpowiedni do uszczelnienia jednokierunkowego hydraulicznego ruchu wzajemnego i ma dobrą wydajność uszczelnienia. Groove jest zgodny ze standardem ISO5597. Może być używany sam lub jako pieczęć pomocnicza w układzie uszczelniającym. Jego cechy:

1. Dobra wydajność uszczelnienia statycznego i dynamicznego;

2. Niskie tarcia, płynny ruch, silna resztkowa zdolność odzyskiwania oleju w warunkach dynamicznych;

3. Prosta struktura i łatwa instalacja i konserwacja.

Funkcje i aplikacje produktu:

Wybór materiału

1. Materiały podtrzymujące O-ring można wybrać: R01 Guma nitrylowa (NBR), RO2 Fluororubber (FKM) itp.

2. Materiały do ​​pierścienia uszczelniające: PTFE2, PTFE3, PTFE4, PU itp.

Wybór materiału RC15

1. Materiał pierścienia ciśnieniowego: politetrafluoroetylen, tkanina nitrylowa, tkanina fluororubber, nylon, polioksymetylen

2. Materiał z pierścienia V: politetrafluoroetylen, gumka nitrylowa, tkanina nitrylowa, fluororubber, tkanina fluororubber, poliuretan

3. Materiał pierścieniowy: materiał nitrylowy, tkanina fluororubber, nylon, polioksymetylen, politetrafluoroetylen

Wybór materiału RCUR Poliuretan (PU)

Przykład zamówienia ：

Model zamawiania RC11-40X55.1x6.3-PTFE3-R01

Model zamawiania RC11-B-40X55.1x6.3-PTFE3-R02

Model-Rod średnica X Groove Średnica X Groove szerokość Modyfikowana PTFE3 Kod materiału PTFE R01, R02-O-Ring Kod materiałowy

Model zamówienia RC12-40X55X7.5-PTFE3-R01

Model-Rod średnica X rowka X Groove Szerokość modyfikowana PTFE3 Materiał tetrafluoroetylenu Kod materiału R01-Reklektrokątny kod materiału pierścieniowego

Model zamówienia RC13-80-PTFE3-R01 lub SPNC-80-PTFE3-R01

RC13/SPNC-MODEL 80 STAMETET D PTFE3-PTFE MATERIAM KOD R01-O-RING Kod materiałowy

Model zamówienia RC14-80-PTFE3-R01

RC14-MODEL 80 WALETET D PTFE3-PTFE Kod materiałowy R01-O-Ring Kod materiałowy

RC15

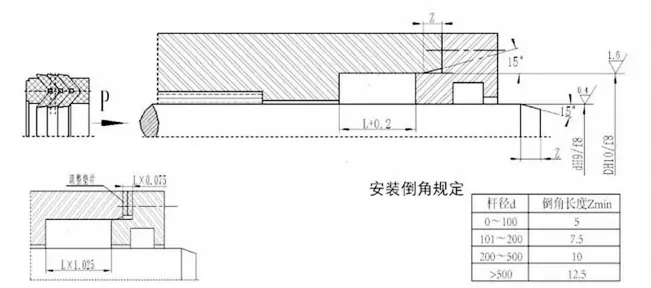

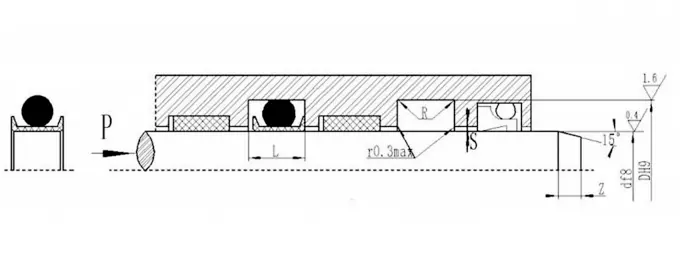

Przykład zamawiania RC15-A-40X55X22.5RC15-A-Model DXDXL Regulacje fazowania instalacji

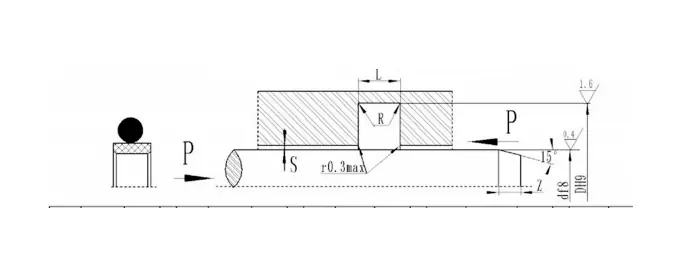

Połączony uszczelka w kształcie litery V może osiągnąć najlepszy stan uszczelnienia i tarcia poprzez regulację rozmiaru osiowego uszczelki. Początkowe zużycie po długoterminowej operacji można rozszerzyć poprzez dostosowanie rozmiaru osiowego. Zaleca się, aby regulowany rozmiar osiowy wnęki uszczelniający został zaprojektowany tak, aby wynosił 1,025L, a ilość regulacji wynosi 7,5%L.

Spn

Model zamówienia SPN-D*D*L-PTFE3-R01 Średnica pręta*Groove Dolna Średnica*Szerokość rowka

Model SPN Modyfikowany PTFE3 Kod materiału PTFE R01-Rekrektowy Kod materiału pierścieniowego

RC17

Model zamówienia RC17-D*D*L-PTFE3-R01 Średnica pręta*Groove Dolna Średnica*Szerokość rowka

GTD

TDMI

GGDI

Bd

Model zamówienia BD40*55*11,4 Średnica pręta × Groove średnica × wysokość uszczelnienia

Yxd

Model zamówienia YXD63X75X14 -R01 Średnica pręta × Groove średnica × Wysokość uszczelnienia - Kod materiału

Rcur

Model zamówienia RCUR63X73 × 10 Średnica pręta × Groove średnica × Wysokość uszczelnienia

Model zamówienia RCUSR63X73X6 Średnica pręta × Groove średnica × Wysokość uszczelnienia

Specyfikacje
