Element przewodnika uszczelnienia hydraulicznego

Element przewodnika uszczelnienia hydraulicznego, podobnie jak nasze inne hydrauliczne produkty uszczelniające, ma określone modele podziału. Ruichen Seals zawsze utrzymywał rozwój produktu i kontrolę jakości. Każdy model ma inne cechy projektowania i produkcji oraz ma swoje bardziej ukierunkowane warunki pracy i zastosowania.

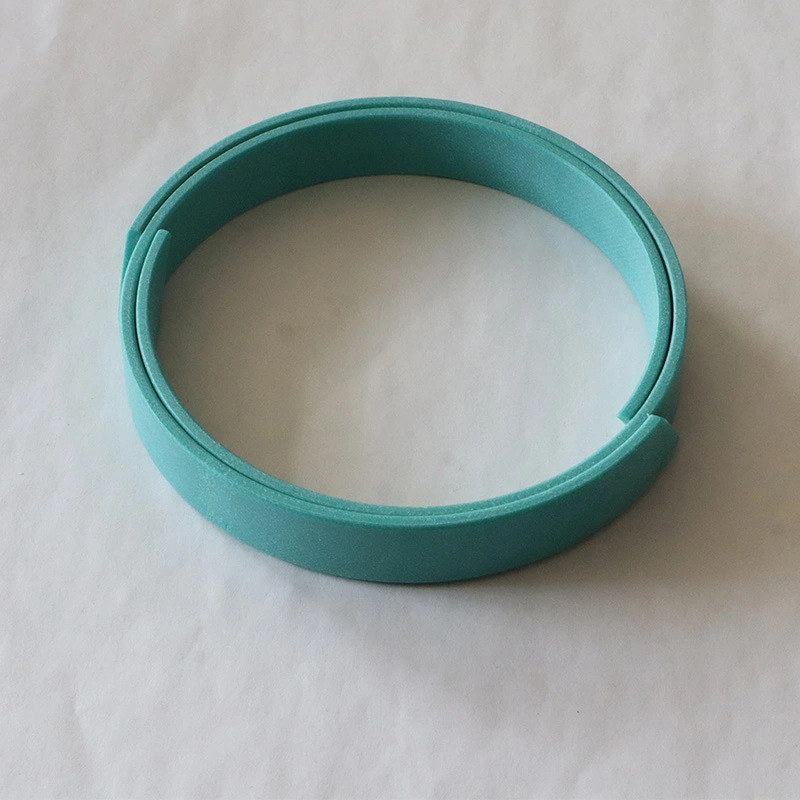

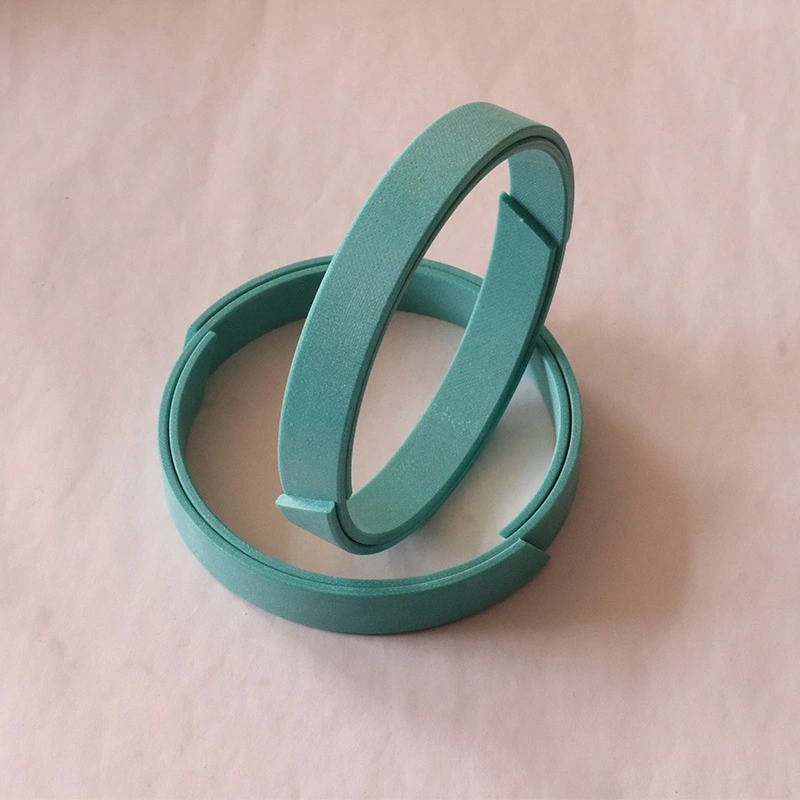

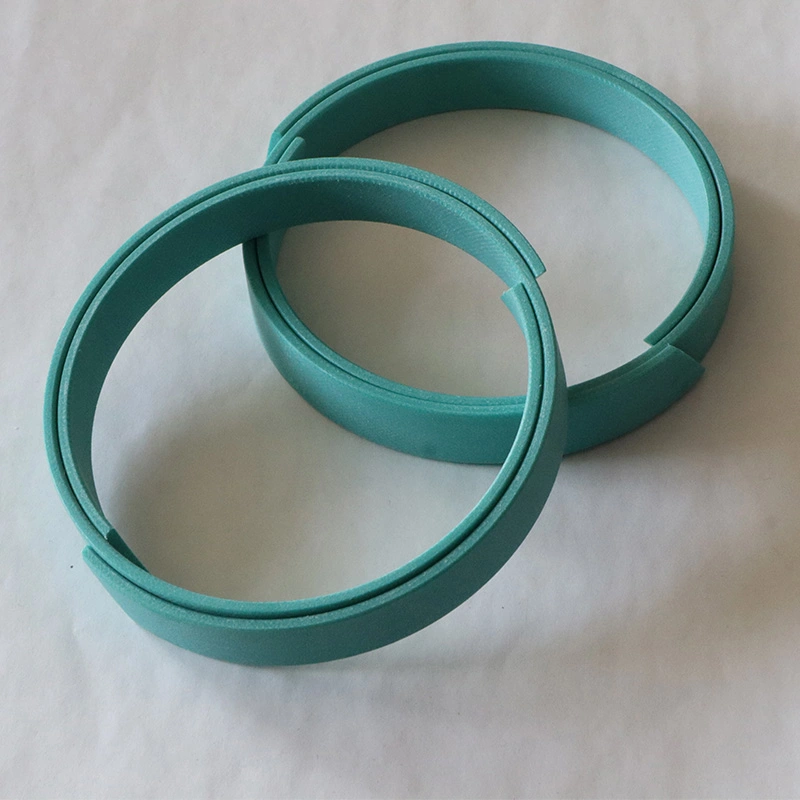

RC1081 Wzmocniony pasek przewodnika politeteetylenu ma charakterystykę wysokiego obciążenia, niskiego zużycia, niskiego tarcia i braku pełzania ze względu na dodanie brązu proszku i innych materiałów do materiału PTFE. RC1082 Fenolowy pasek fenolowy ma wyższą pojemność promieniową niż pasek prowadzący PTFE ze względu na zastosowanie materiału wzmocnionego tkaniną. Oba pasy prowadzące są dostarczane w rolkach, które użytkownicy mogą być wycinane w celu łatwej instalacji i unikać kontaktu metalu na przesuwnej powierzchni.

Pierścień podporowy jest ważnym podstawowym składnikiem cylindra hydraulicznego. Aby dostosować się do rozwoju przesuwanego pierścienia połączonych pieczęci i struktur miękkich łożysków na świecie, nasza firma z powodzeniem opracowała wzmocnione tkaniną pierścienie wsparcia fenolowego (pasy). Lata faktycznego użytkowania wykazały, że ten produkt osiągnął lub przekroczył poziom jakości podobnych produktów zagranicznych i był szeroko chwalony przez użytkowników. Tabela wydajności pierścieni wsparcia (pasów) wyprodukowana przez naszą firmę może być wykorzystywana jako odniesienie. Tłok i pręt tłokowy wzajemnego cylindra hydraulicznego odgrywają rolę wspierającą i przewodnią.

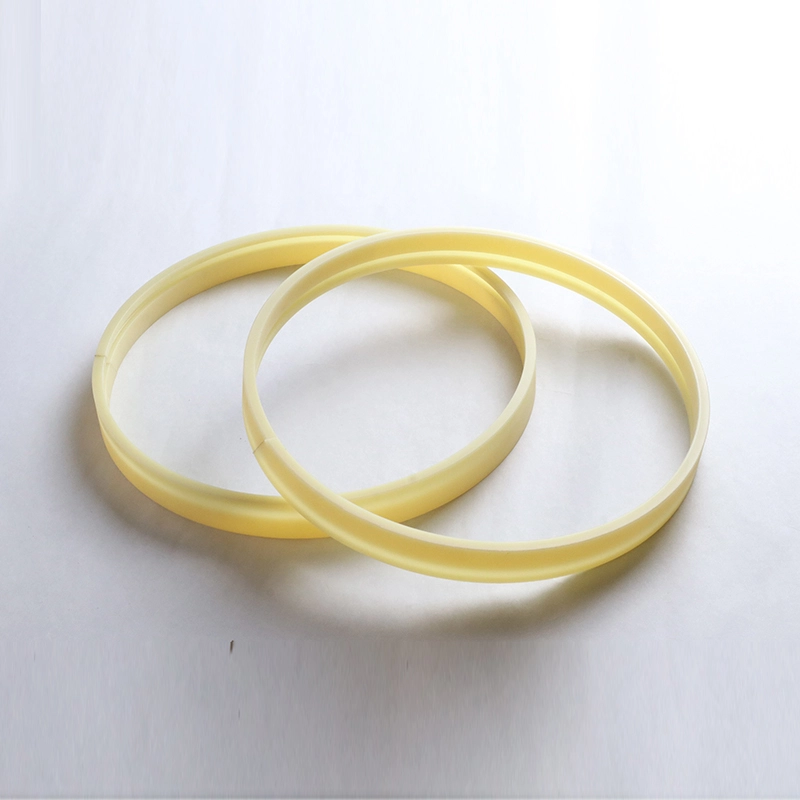

RCS Niemetaliczny pierścień prowadzący do tłoka RCT Niemetaliczny pierścień prowadzący do tłoka

W przypadku tłoka lub pręta tłokowego biegającego w cylindrze hydraulicznym pierścień zużycia ma precyzyjny efekt prowadzący i może wchłonąć siły promieniowe. Jednocześnie pierścień zużycia może zapobiec metalowi kontaktowi przesuwanych części w cylindrze hydraulicznym. W porównaniu z metalowymi pierścieniami zużycia, niemetaliczne pierścienie zużyte mają wiele zalet. Wśród nich pierścienie przewodników fenolowych i PTFE wzmocnionych materiałami są dostępne w cięciu na miejscu i typach gotowych do użycia.

1. Dobra odporność na zużycie

2. Unikaj kontaktu metalu

3. Może tłumić wibracje mechaniczne

4. Ze względu na efekt centralny pierścienia zużycia dozwolony jest większy luz promieniowy

5. Prosty groove i łatwy w instalacji

Niski koszt konserwacji W oparciu o powyższe zalety, jest powszechnie używany

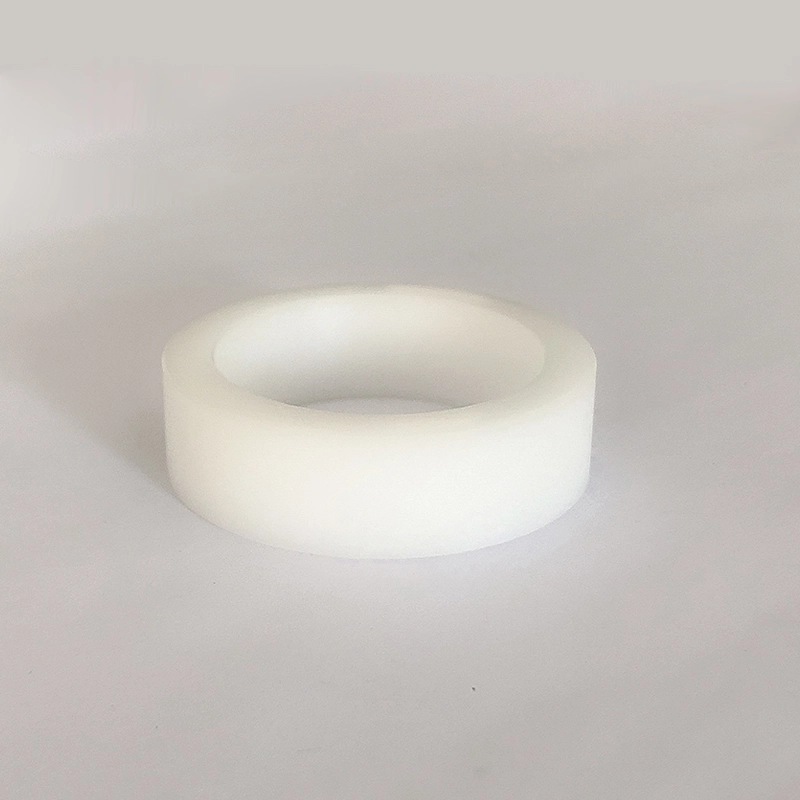

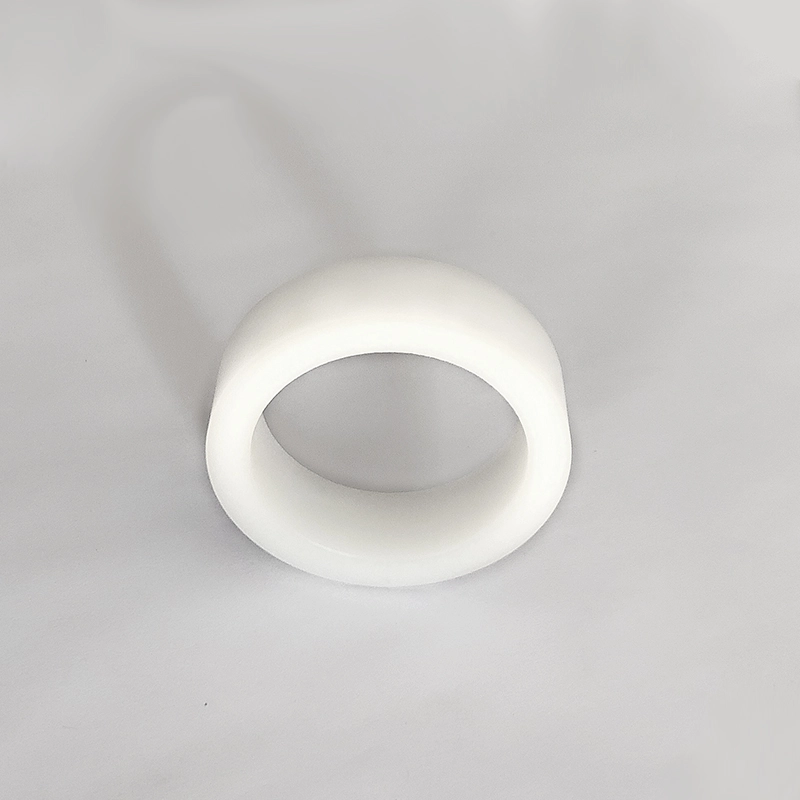

Rękawa przewodnika

GFAI to rękaw przewodniczy dla pręta tłokowego, który wspiera i prowadzi pręt tłokowy, a także ma funkcję odporną na kurz. Rękawy przewodników GFI i GFA to rękawy przewodnie dla pręta tłokowego, który wspiera i prowadzi pręt tłokowy.

Pierścień prowadzący RCSF-1 jest wykonany ze stalowej płyty jako podstawa, proszek z brązu spiekany pośrodku i mieszanina politetrafluoroetylenu i włókna zwiniętego na powierzchni. Cechy: 1. Mieszanka PTFE i włókna wynosi 0,01-0,03 mm, tworząc folię transferową w celu ochrony podwójnej powierzchni i ma właściwości samokierujące; 2. Warstwa proszku miedzi wynosi 0,2-0,3 mm, o dobrej pojemności obciążenia i odporności na zużycie, dobrą przewodność cieplną; 3. Stal o niskiej zawartości węgla, zapewniająca dobrą pojemność obciążenia i przewodność cieplną.

Pierścień z brązu typu RCFB jest wykonany z brązu CUSN8 jako materiał podstawowy i jest ekonomicznym tuleją o wysokiej pojemności obciążenia i dobrej oporności. Powierzchnia robocza produktu RCFB090 jest pokryta zwykłymi otworami oleju diamentowego, a powierzchnia robocza produktu RCFB092 jest pokryta zwykłymi otworami olejowymi, które odgrywają rolę magazynowania oleju. Na początku ruchu łatwiej jest utworzyć folię olejową, zmniejszając w ten sposób początkową odporność na tarcia.

Funkcje i aplikacje produktu:

Przykład zamówienia:

Przykład zamawiania taśmy przewodnika PTFE RC1081 - 9,7x2.5

Przykład zamawiania taśm z tkaniny fenolowej RC1082 - 9,7x2.5

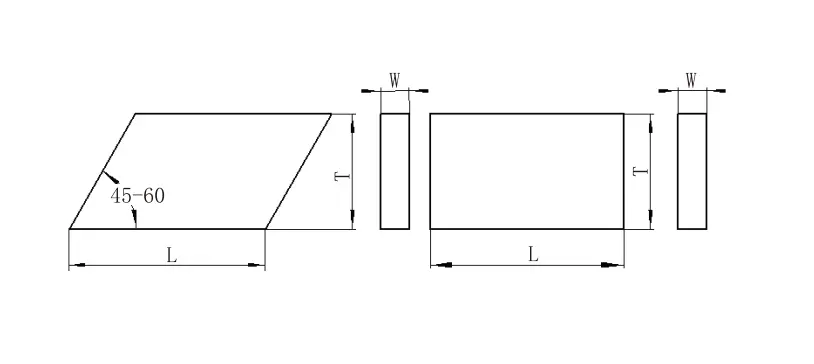

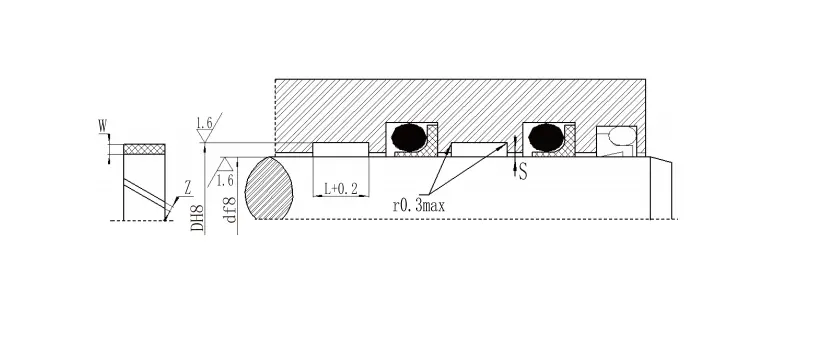

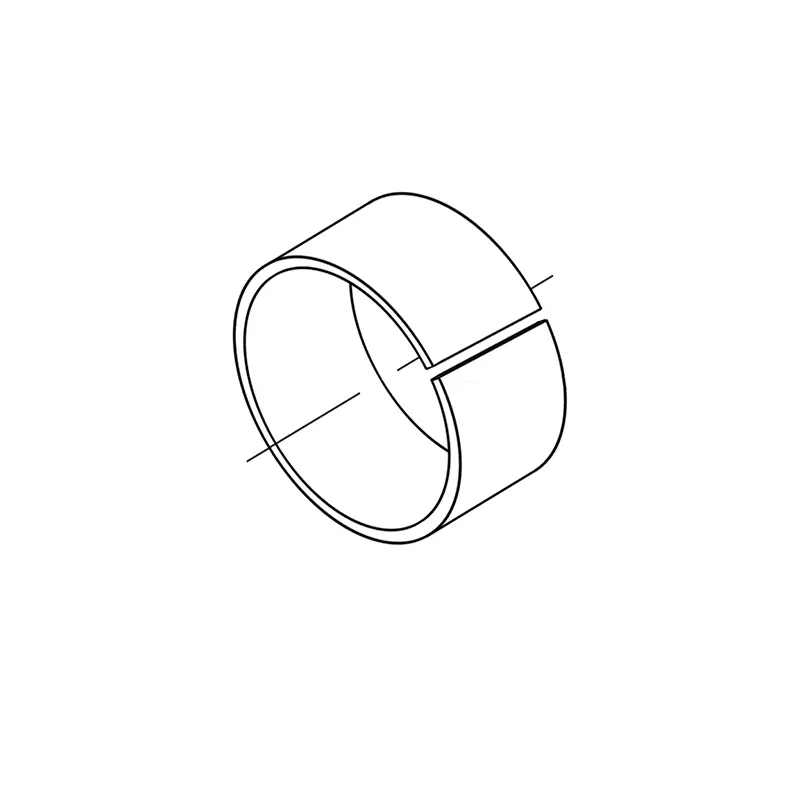

Obliczenie długości cięcia

Dla wału: L = 3,1 (D+W) dla otworu: L = 3,1 (D-W)

L --- Długość pierścienia D --- Średnica wału D --- Średnica otworu W --- Grubość pierścienia Z --- Prześwit cię

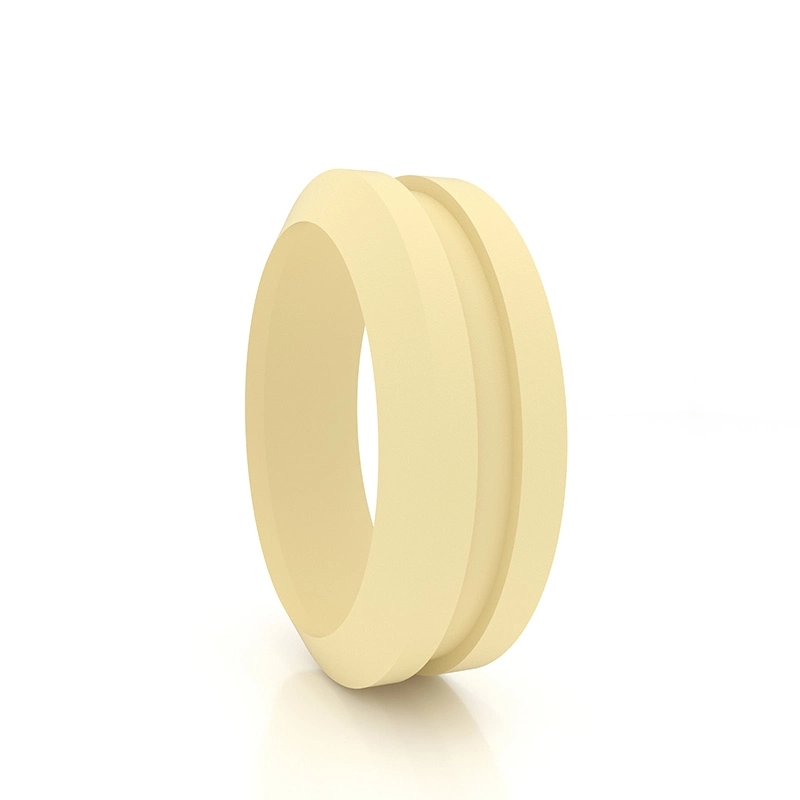

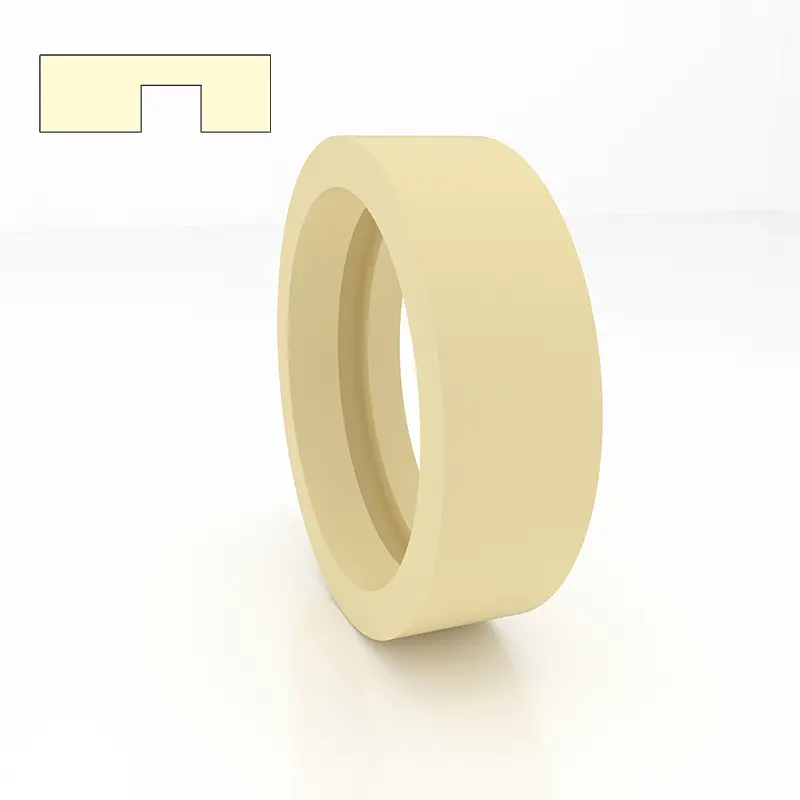

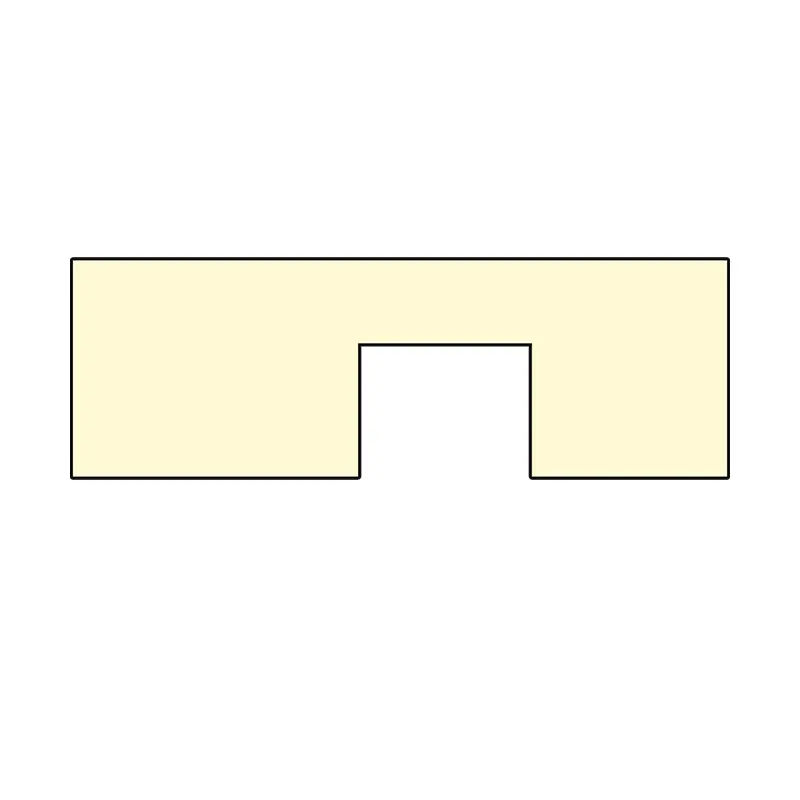

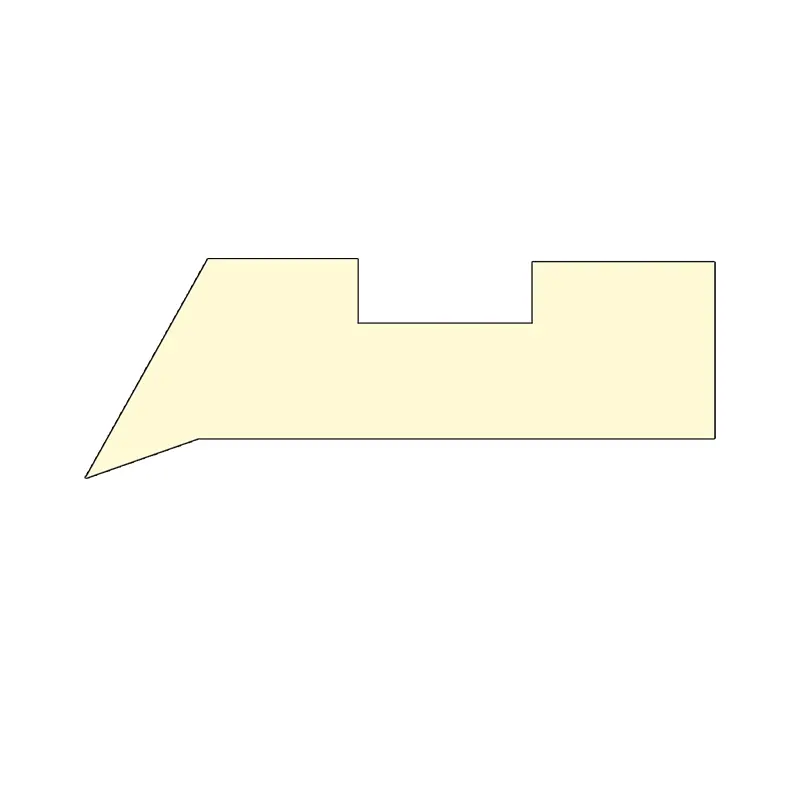

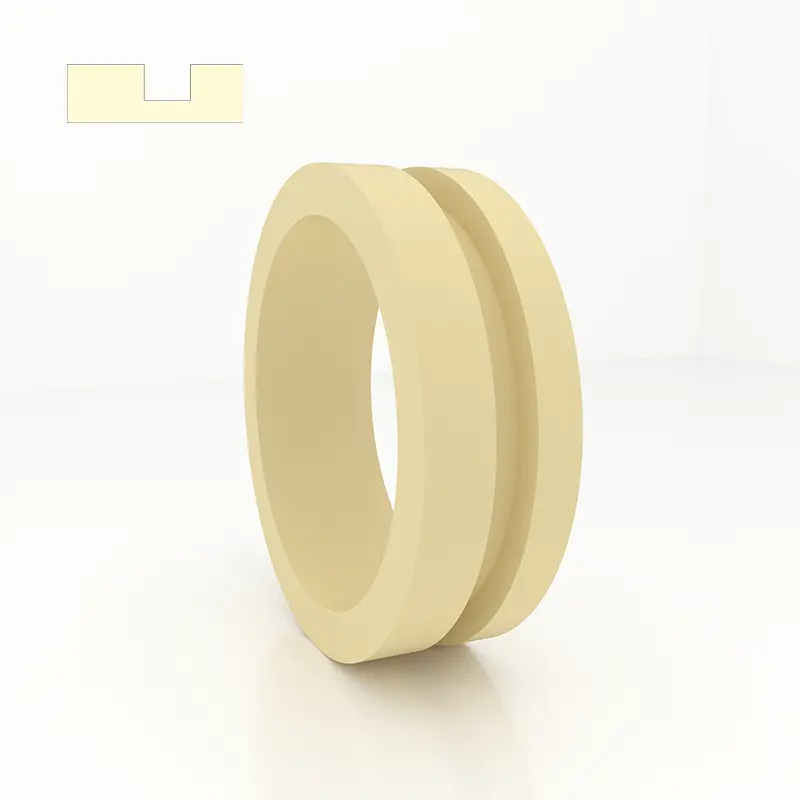

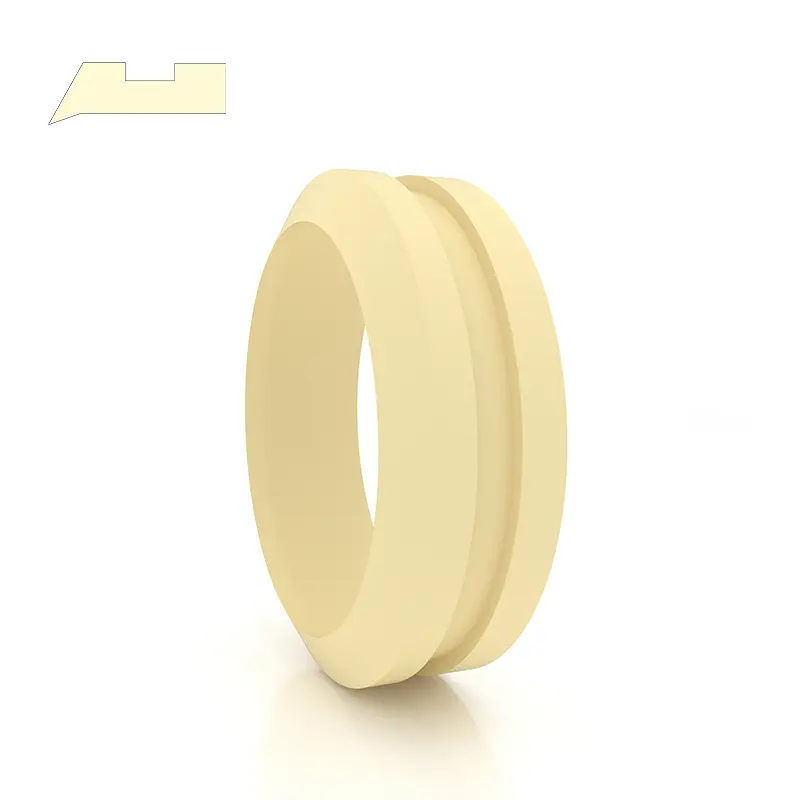

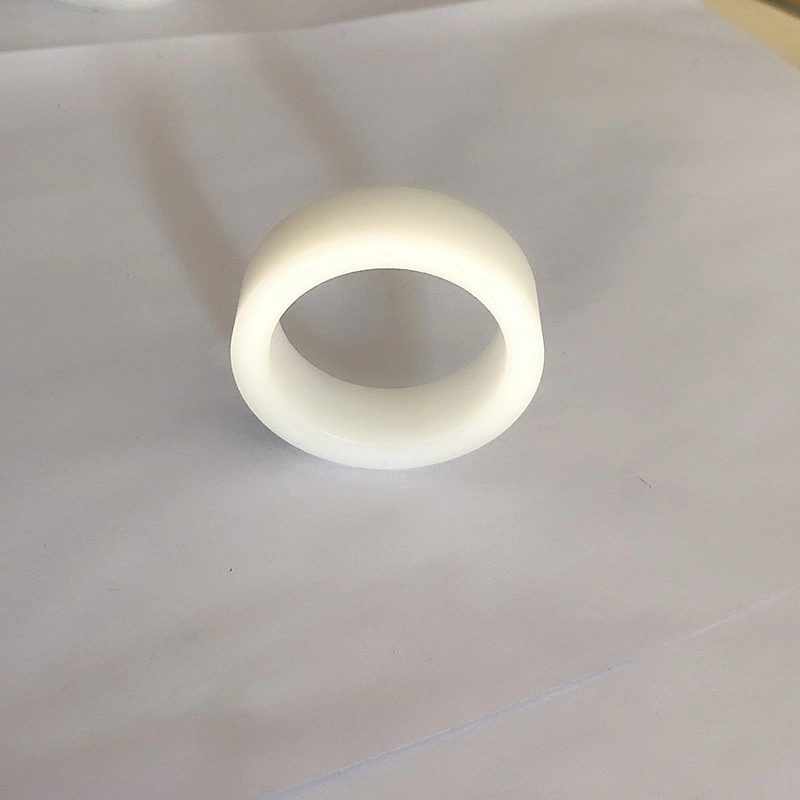

GFAI z rękawem przewodnika

1. Wydajność i użycie: GFAI z rękawem przewodnikiem jest rękawem przewodnikiem dla pręta tłokowego, który wspiera i prowadzi pręt tłokowy i ma funkcję odporną na kurz.

2. Materiał: Nylon PA, Polioksymetylen Pom i politetrafluoroetylen PTFE.

3. Warunki pracy: Temperatura pracy: -55 ～+225 ° C (PTFE jest używane powyżej 120 °).

4. Standard projektowy: Podczas projektowania i wybierania patrz seria FAI Series of Hunger Company.

5. Metoda oznaczania i zamawiania: GFAI rękawa przewodnika jest oznaczona numerem zamówienia, Przykład: GFAI-0600 PTFE

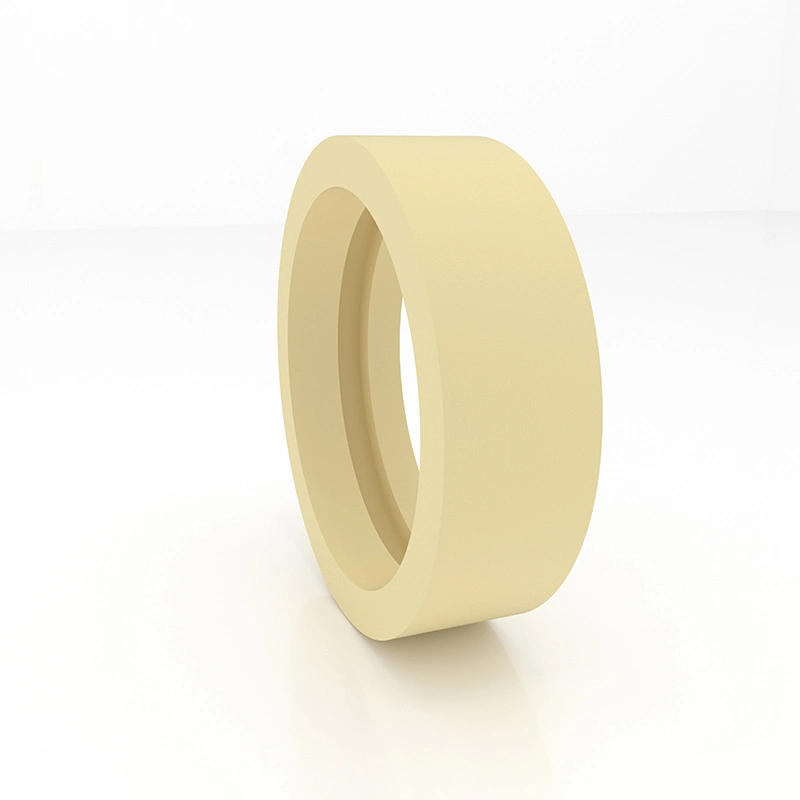

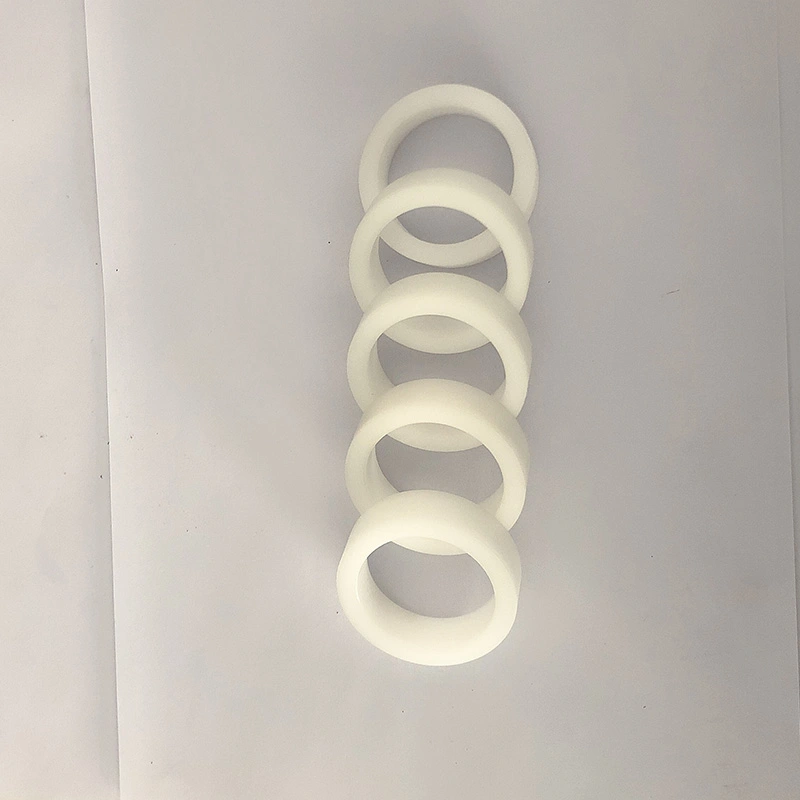

GFI z rękawem przewodnika

1. Wydajność i użycie: GRUM GRUNE GFI to rękaw przewodnika dla pręta tłokowego, który obsługuje i prowadzi pręt tłokowy.

2. Materiał: Nylon PA, Polioksymetylen Pom i politetrafluoroetylen PTFE.

3. Warunki pracy: Temperatura pracy: -55 ~+255 ° C (PTFE jest używane powyżej 120 ° C)

4. Standard projektowy: Podczas projektowania i wybierania patrz seria FI Hunger.

5. Metoda oznaczania i zamawiania: Rękaw przewodnika GFI jest oznaczony numerem zamówienia, Przykład: GFI-0360 PA

GFA z rękawem przewodnika

1. Wydajność i użycie: GFA z rękawem przewodnika to rękaw przewodniczy dla tłoka, który wspiera i prowadzi tłok.

2. Materiał: Nylon PA, Polioksymetylen Pom i politetrafluoroetylen PTFE.

3. Warunki pracy: Temperatura pracy: -55 ~+255 ° C (PTFE jest używane powyżej 120C)

4. Standard projektowy: Podczas projektowania i wybierania patrz seria Hunger's FA.

5. Metoda oznaczania i zamawiania: GFA z rękawem przewodnika jest oznaczona numerem zamówienia, Przykład: GFA-0560 PA

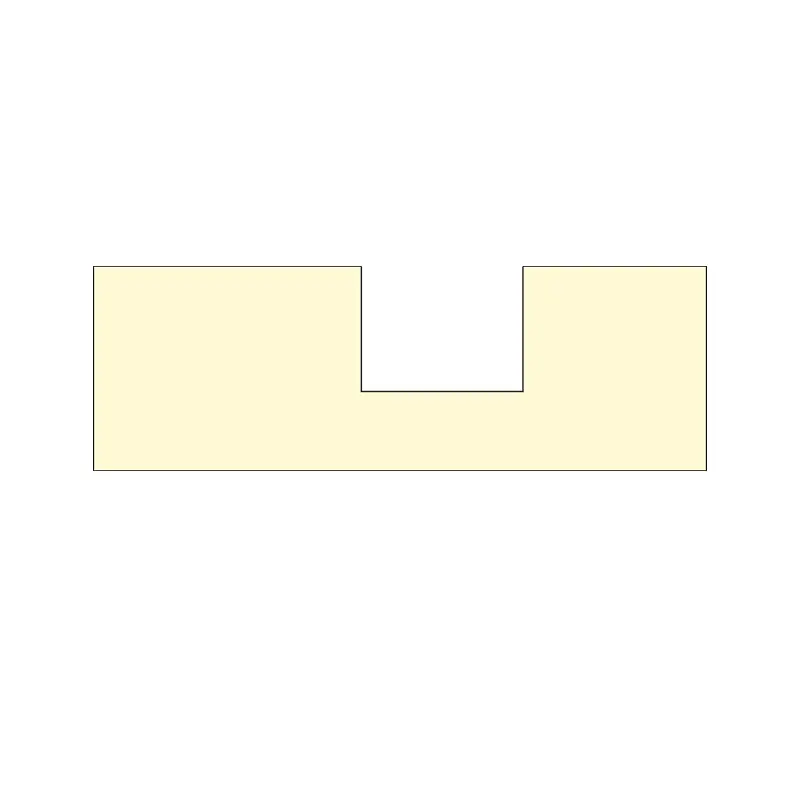

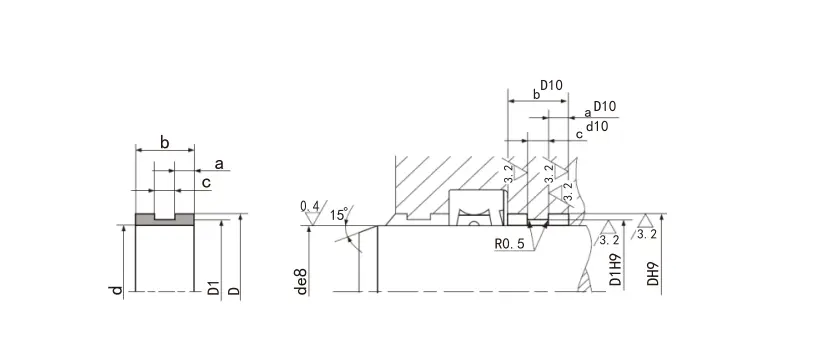

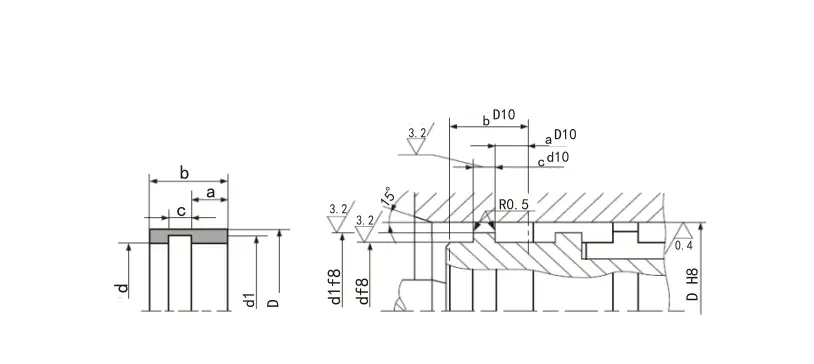

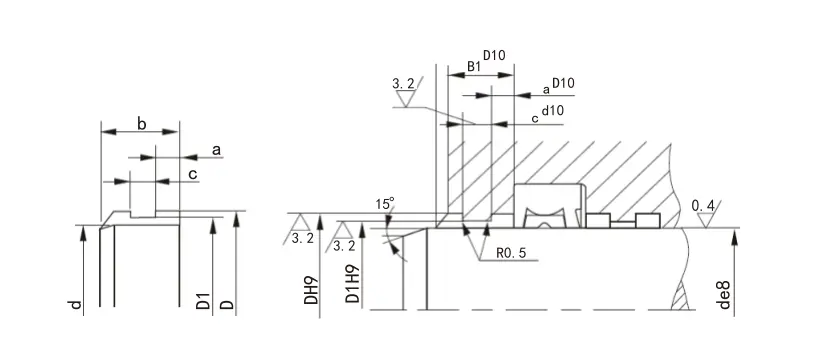

6. Urządzenie strukturalne:

Specyfikacje:

Model	Szerokość groove H+0,2	Grubość T-0.05	Grubość t T-0.05	Grubość T-0.05	Grubość T-0.05	Grubość T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
UWAGA: Serie Boldface są powszechnie używane serie. Jeśli wymaganego produktu nie ma w tej tabeli, skontaktuj się z nami.

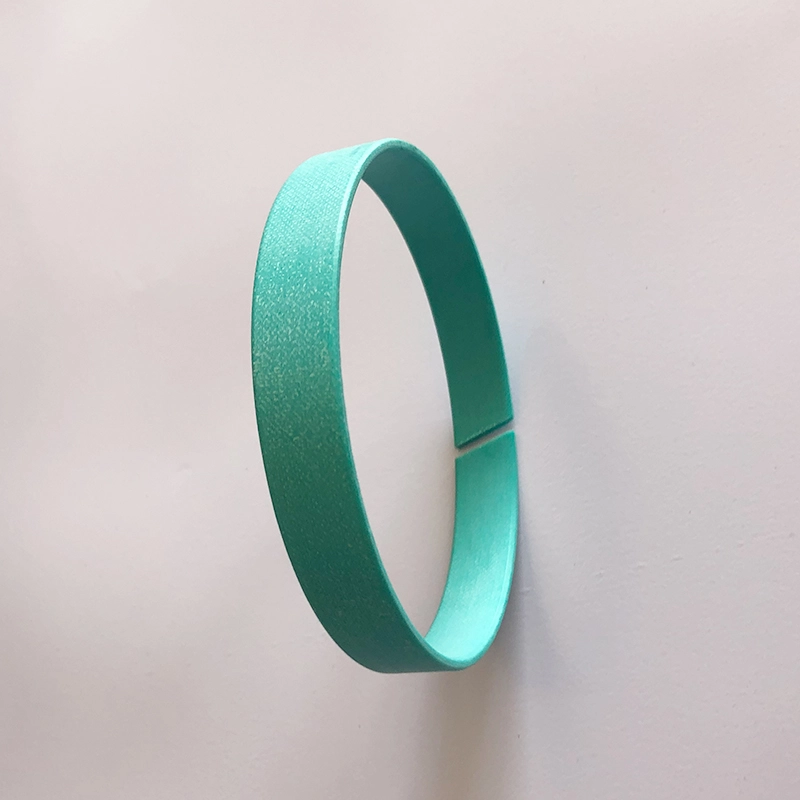

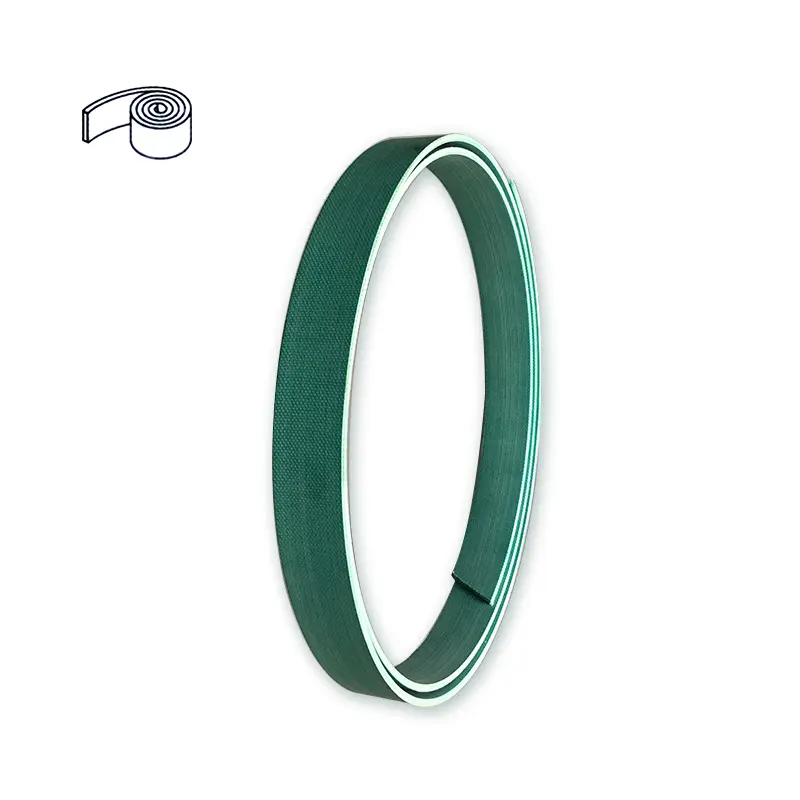

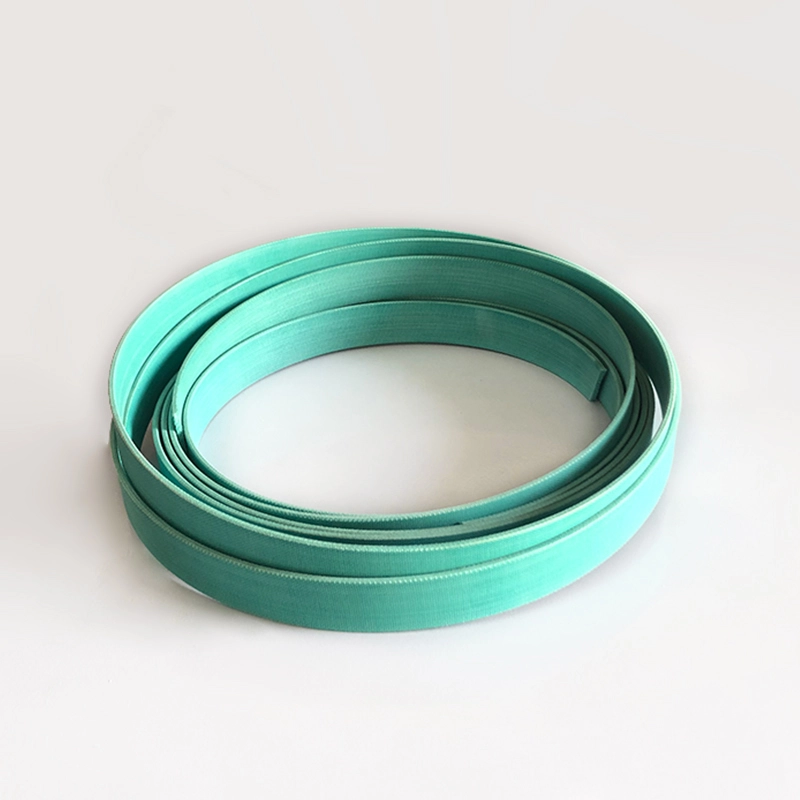

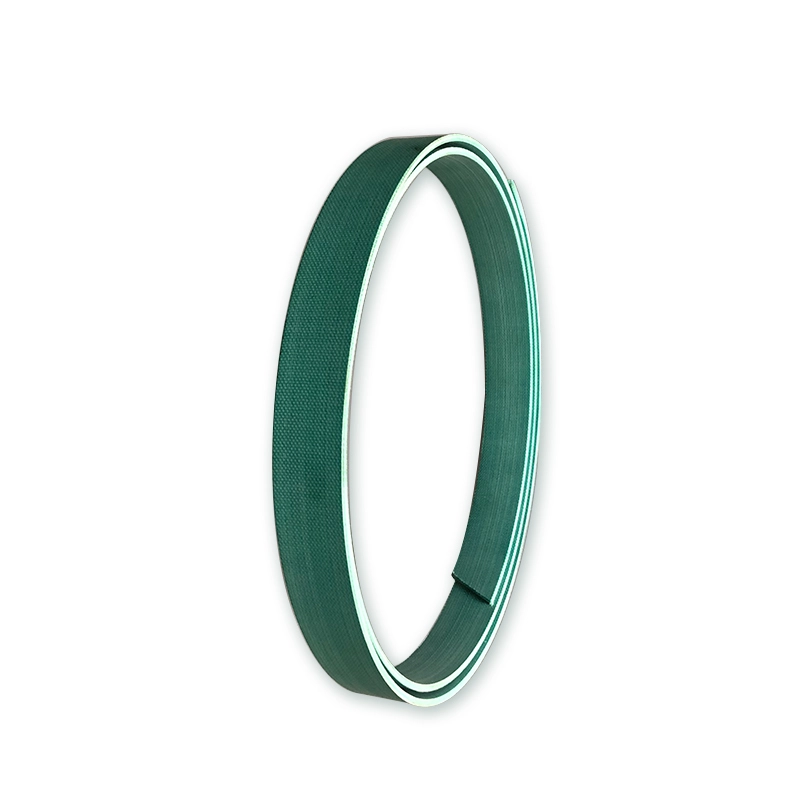

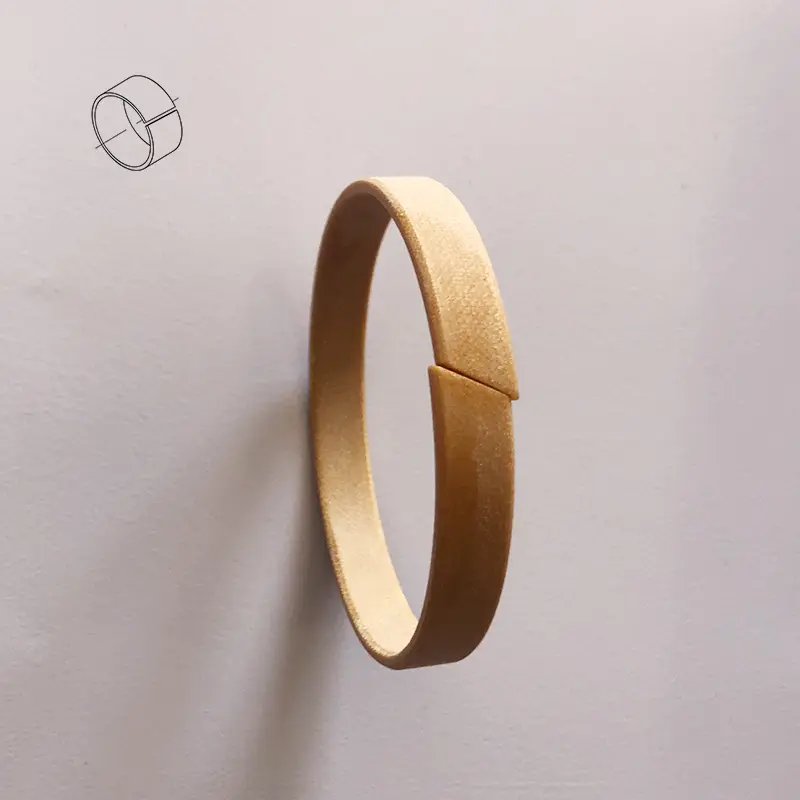

Pierścień fenolowy wzmocniony tkaniną (pas)
Pierścienie wsporcze są ważnymi podstawowymi składnikami cylindrów hydraulicznych. Aby dostosować się do rozwoju przesuwanego pierścienia połączonych pieczęci i struktur miękkich łożysków na świecie, nasza firma z powodzeniem opracowała wzmocnione tkaniną pierścienie wsparcia fenolowego (pasy). Lata faktycznego użytkowania wykazały, że ten produkt osiągnął lub przekroczył poziom jakości podobnych produktów zagranicznych i był szeroko chwalony przez użytkowników. Tabele od 1 do 4 to tabele wydajności pierścieni wsparcia (pasy) wyprodukowane przez naszą firmę.

Tabela 1 Porównanie właściwości fizycznych naszego pierścienia wsparcia i produktów Busak+Shamba

Źródło próbki	Grubość pierścienia podporowego (mm)	Wytrzymałość na ściskanie (MPA)	Szybkość zmiany masy ciała olej olej hydrauliczny (70 ± 2 ℃*24H）	Breaking Siła (MPA)	Przyczepność międzywarstwowa (KN/M)
Moda+Shamba	2.48	338.9	2.83	35.6	1.2
Nasze produkty	2.48	425	0.90	37.0	2.9
	2.48 (z grafitem)	390	0.63	36.4	2.08

Tabela 2 Wskaźnik wydajności pierścienia podporowego cylindra hydraulicznego

Próbka różnorodności	Nasze produkty		Orchot Mógł ①	Duratec900 ①	Turcite47 ②	MT64/5B	NOKWR (Japoński)	POM zmodyfikowany Polioksymetylen	Cat (USA)
	Zmierzona wartość	Wymagane wskaźniki
Wytrzymałość na ściskanie (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Uwaga: ①Busak+Shamba Company ②merkel Company Tabela 3 Wskaźnik siły

Próbka różnorodności	Nasze produkty		Orchot Mógł ①	Duratec900 ①	Turcite47 ②	MT64/5B	NOKWR (Japoński)	POM zmodyfikowany Polioksymetylen	Cat (USA)
	Zmierzona wartość	Wymagane wskaźniki
Wytrzymałość na ściskanie (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Uwaga: ①Busak+Shamba Company ②merkel Company Tabela 4 Współczynnik tarcia naszych produktów i orkot tlg w warunkach tarcia suchego i oleju

Obciążenie na jednostkę długość kontaktu W (N/mm)	Przekaźnik kontaktowy Hertz (N/MM2)	Współczynnik tarcia
		Stan suchego tarcia		Stan smarowania oleju
		Nasze produkty	Orchot tlg	Nasze produkty	Orchot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

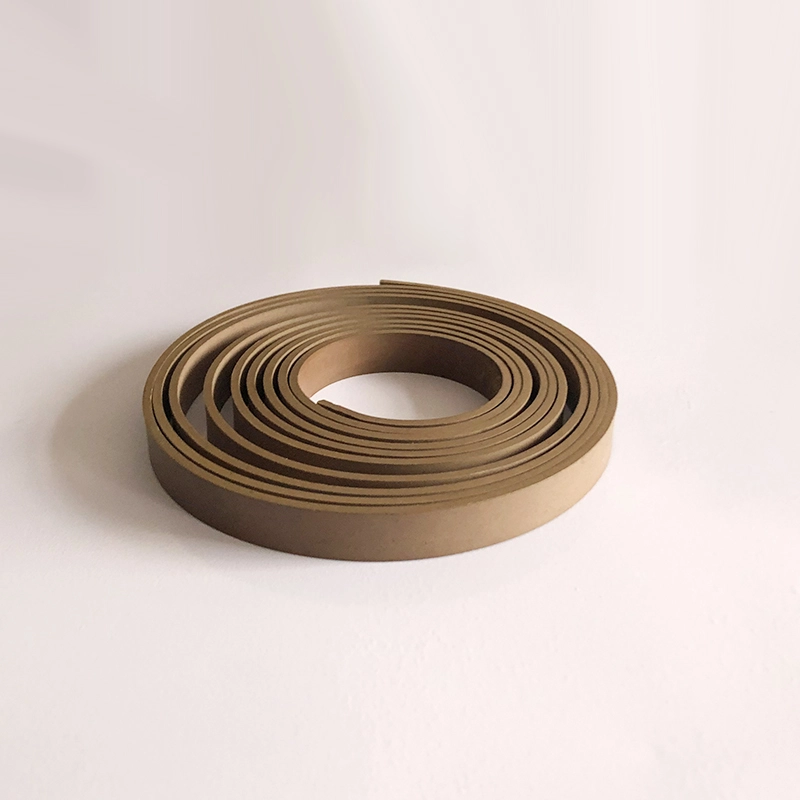

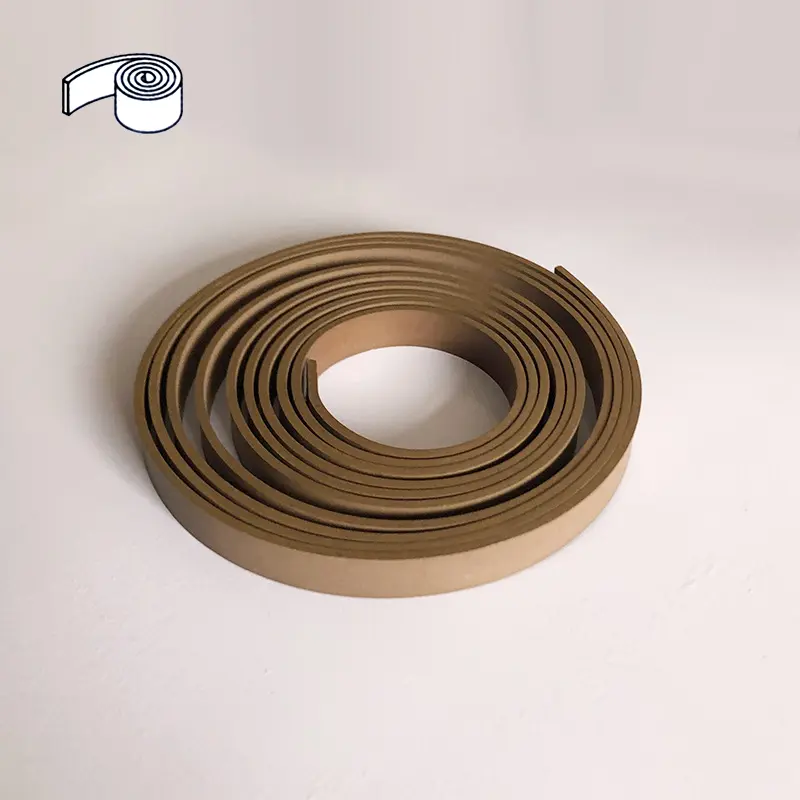

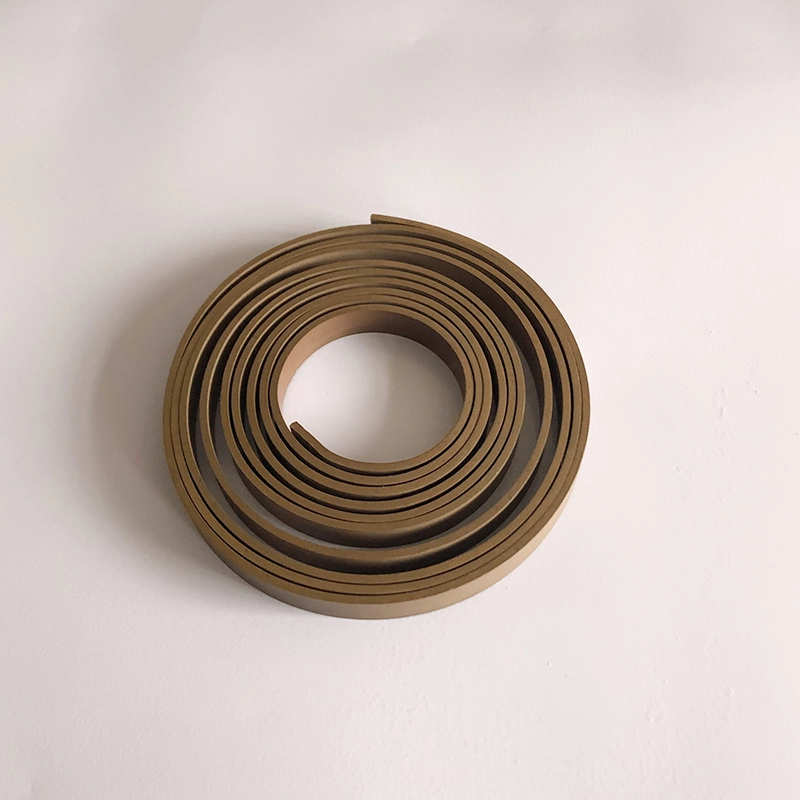

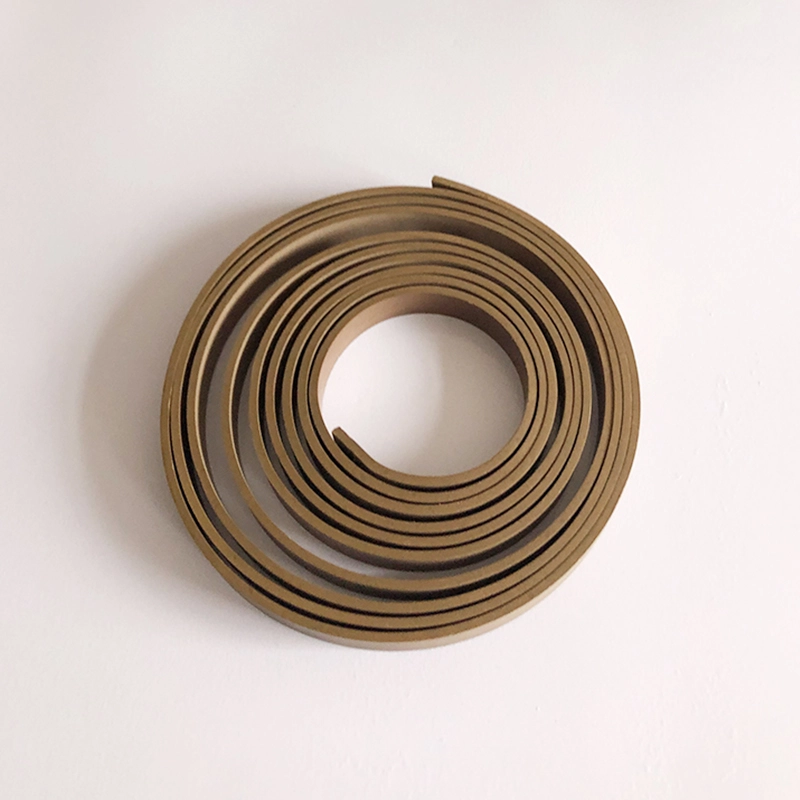

Pasek odporny na zużycie PTFE (pierścień)
Tworzywo	PTFE+brąz

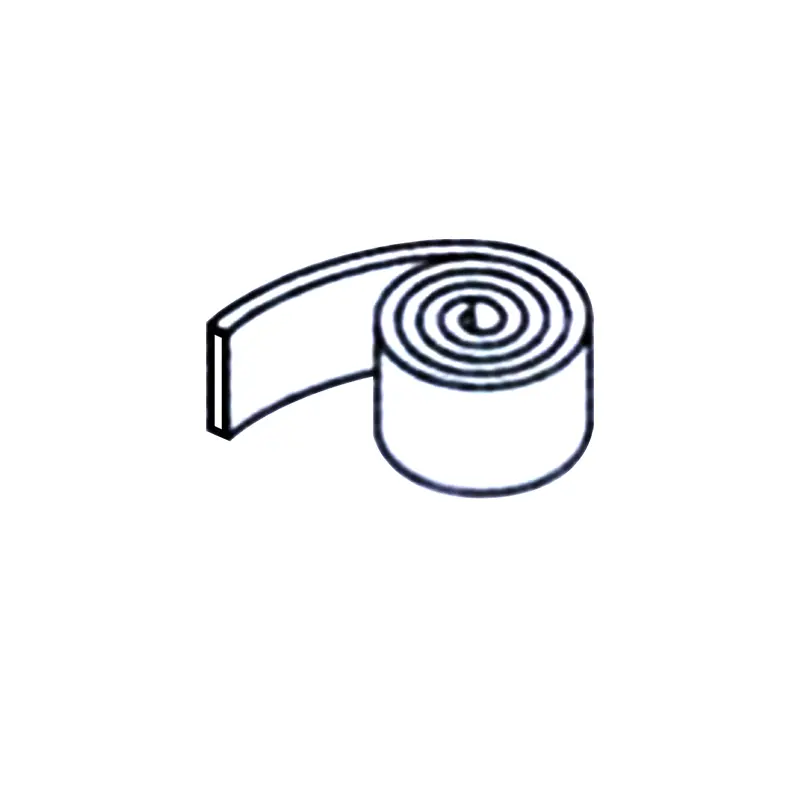

Dostarczać	Rzuć (zwykle około 20 metrów/rolka) lub pokrój do wymaganej długości
Zalety	1. Niski tarcie, bez pełzania i gryzienia;
	2. Może dobrze działać bez wystarczającego smarowania;
	3. Odporny na różne media, doskonała stabilność chemiczna;
	4. Może pomieścić twarde obiekty osadzone w odpornym na zużycie pierścieniu, zmniejszając twarde obiekty drapujące cylinder i uszczelki, więc w sytuacjach ciężkiego obciążenia użyj wielu pierścieni odpornych na zużycie;
	5. Ma również dobrą odporność na zużycie w sytuacjach o dużej prędkości i światła, więc jest to najczęściej stosowany pierścień odporny na zużycie;
	6. Brak ograniczeń wielkości, można stosować w sytuacjach o dużej średnicy.
Temperatura	-60 ~+200 ℃
Maksymalna prędkość	15m/s
Maksymalna wytrzymałość wytłaczania	15N/mm2 (20 °)
	7,5N/mm2 (80 °)
	5N/mm2 (120 °)

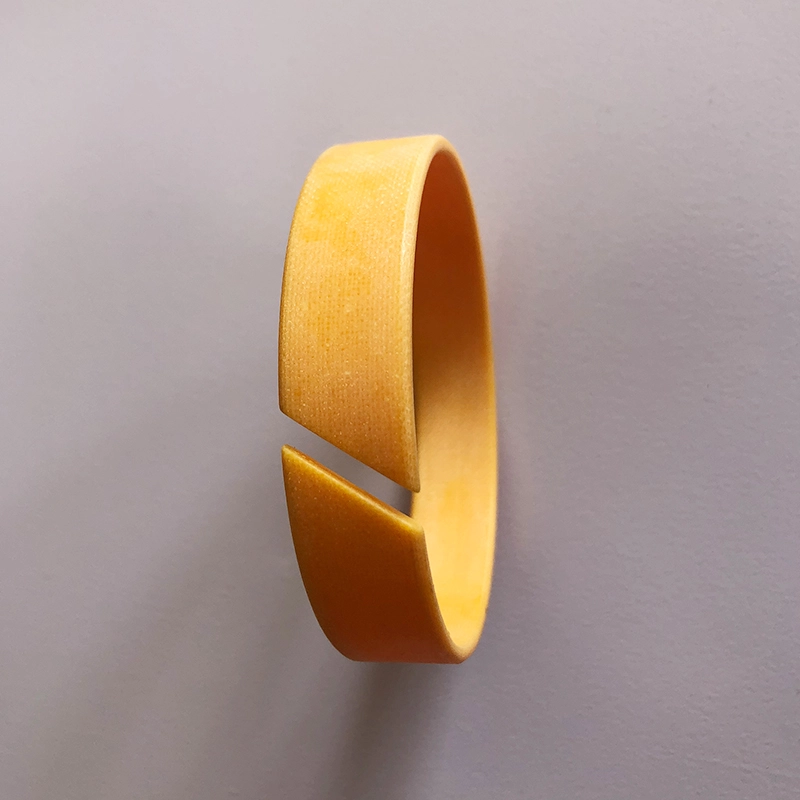

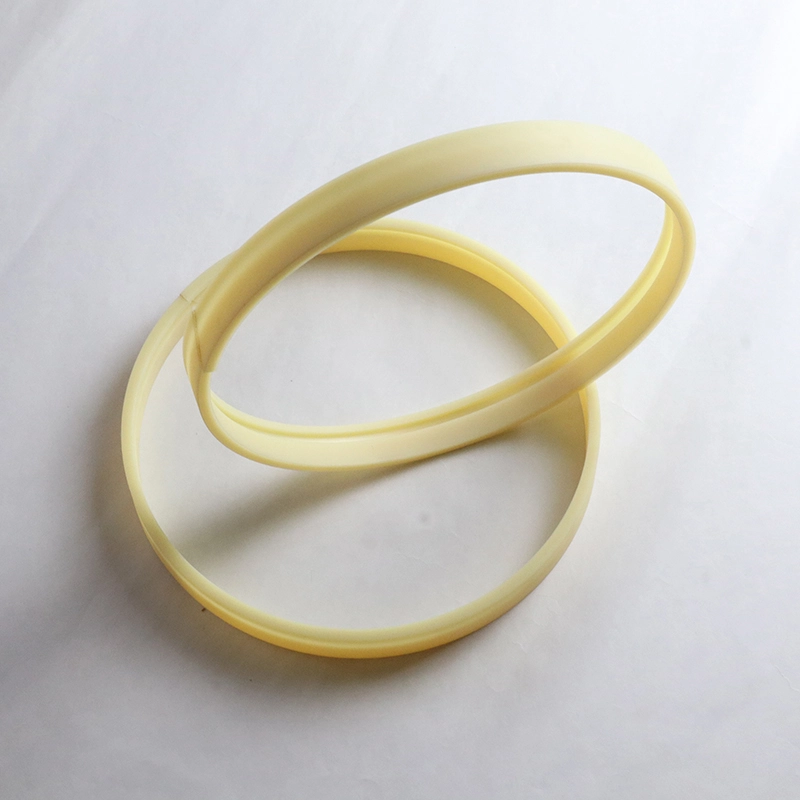

Niemetaliczny pierścień prowadzący do pręta tłokowego RCS

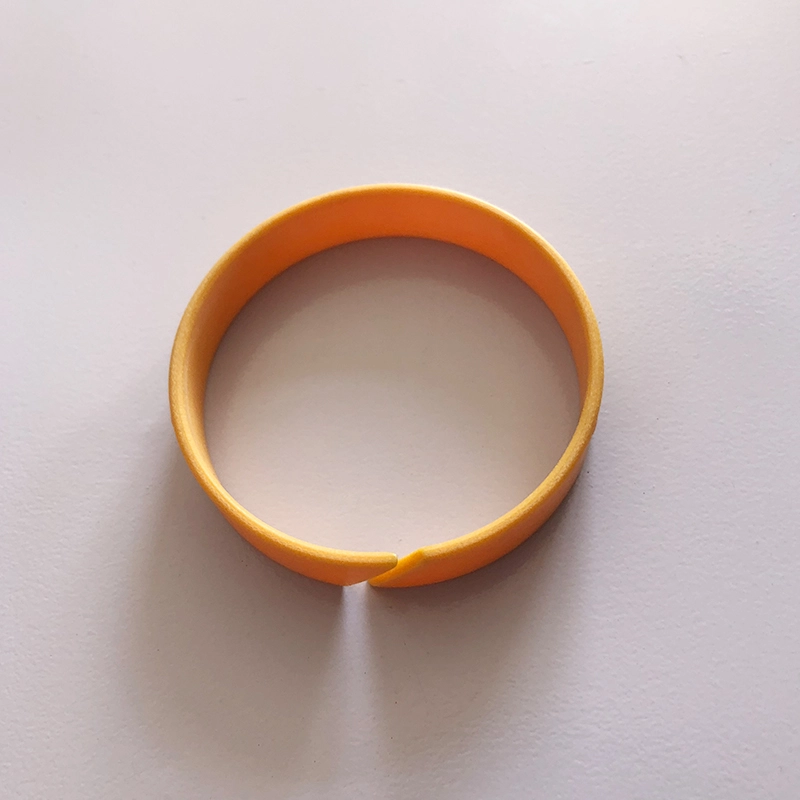

Niemetaliczny pierścień prowadzący do tłoka RCT

W przypadku tłoka lub pręta tłokowego biegającego w cylindrze hydraulicznym pierścień zużycia ma precyzyjny efekt prowadzący i może wchłonąć siły promieniowe. Jednocześnie pierścień zużycia może zapobiec metalowi kontaktowi przesuwanych części w cylindrze hydraulicznym. W porównaniu z metalowymi pierścieniami zużycia, niemetaliczne pierścienie zużyte mają wiele zalet. Wśród nich pierścienie przewodników fenolowych i PTFE wzmocnionych materiałami są dostępne w typu cięcia na miejscu i typu gotowego do użycia.

1. Dobra odporność na zużycie

2. Unikaj kontaktu metalu-metalowego

3. Może tłumić wibracje mechaniczne

4. Ze względu na efekt centralny pierścienia zużycia dozwolony jest duży prześwit promieniowy

5. Prosty groove, łatwy w instalacji

6. Niski koszt utrzymania W oparciu o powyższe zalety, jest powszechnie używany

Przybory:

1. Polytetrafluoroetylen PTFE3 (Materiał ogólny), PTFE4 (odpowiednie do mediów o niskiej żywotności, takiej jak woda), PTFE1 (wymagania o niskim friccie, takie jak pneumatyka)

2. POMOKSYMETYLEN POM lub nylonowe PA i jego zmodyfikowane materiały

3. żywica formaldehydu + wzmocniona włókno prif

Tabela porównawcza pojemności nośnej różnych materiałów (odniesienie)

Przybory	Pojemność obciążenia maks. (N/mm2)
Miedziany proszek wypełniony PTFE	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Fenoliczny z tkaniną	90 (60 ° C); 40 (80 ° C)
Polioksymetylen lub nylon	25 (60 ° C); 15 (80 ° C)
Wypełniony polioksymetylenem lub nylonem	40 (60 ° C); 30 (80 ° C)

Jakość powierzchni groove

Gładkość	RTMAX (μM)	RA (μM)
Przesuwana powierzchnia	≤2,5	0,05-0,3
Groove Dno	≤10	≤2
Groove Side	≤15	≤3

Seria specyfikacji Pierścienia Pierścienia Tłokowego

Średnica pręta	Dolna średnica	Szerokość groove	Grubość	Luka		Średnica pręta	Dolna średnica	Szerokość groove	Grubość	Luka
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

Parametry pierścienia samo-luźniowego RCSF-1
Parametry			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Tuleje bez ołowiu		Hydrauliczny specjalny rękaw	Brązowe tulei	Rękaw odporny na korozję ze stali nierdzewnej
Maksymalne ciśnienie łożyska (dynamiczne)			140N/mm²		140N/mm²	140N/mm²	140N/mm²
Maksymalne ciśnienie łożyska (statyczne)			250N/mm²		250N/mm²	250N/mm²	250N/mm²
Ruch oscylujący			60N/mm²		60N/mm²	60N/mm²	60N/mm²
Maksymalna prędkość przesuwna (smarowanie oleju)			<2 m/s		<2 m/s	<2 m/s	<2 m/s
Tarcie współczynników μ	Suche tarcie		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Smarowanie oleju		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Maksymalna wartość PV (sucha)			3,6N/mm².m/s		3,8N/mm².m/s	4,3N/mm².m/s	3,6N/mm².m/s
Maksymalna wartość PV (olej)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Temperatura robocza			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Przewodność cieplna			42 W/M.K		42 W/M.K	42 W/M.K	42 W/M.K
Liniowy współczynnik ekspansji			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
RCFB Typ Brązowy Pierścień Parametrowy Parametr
Parametr		RCFB090		RCFB092		RCFB09G
Gęstość		8,9 g/cm³		8,9 g/cm³		8,9 g/cm³
Siła ściskająca		470N/mm²		470N/mm²		470N/mm²
Przewodność cieplna		60W/M.K		60W/M.K		58 W/M.K
Liniowy współczynnik ekspansji		18,5*10-6/k		18,5*10-6/k		18,5*10-6/k
Twardość		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Wydłużenie		55%		55%		55%
Nazwa materiału		Cusn8p		Cusn8p		Cusn8p
Inne opcjonalne materiały		CUSN6.5p		CUSN6.5p		CUSN6.5p
