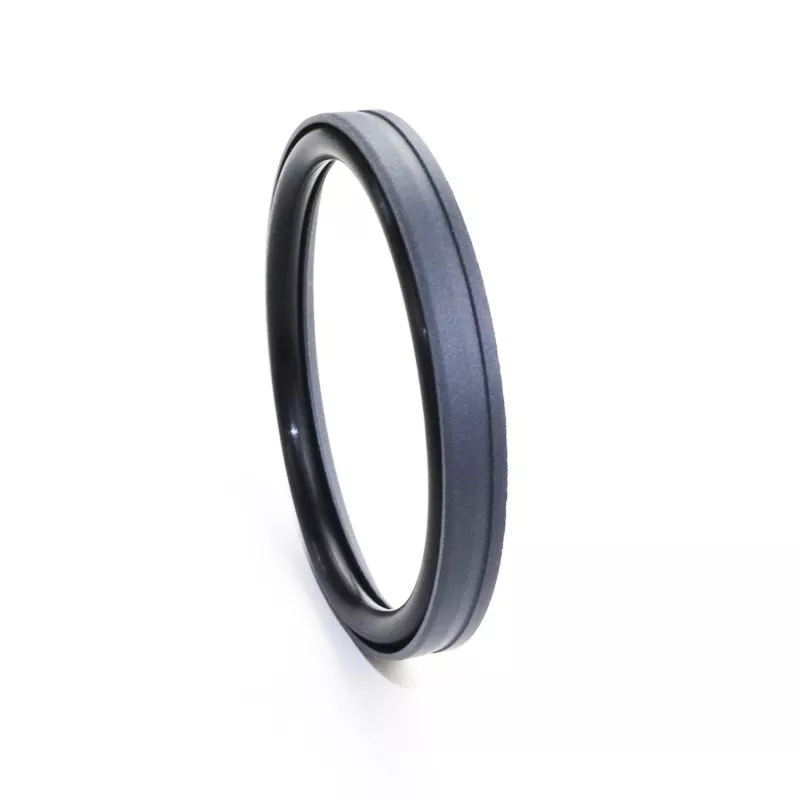

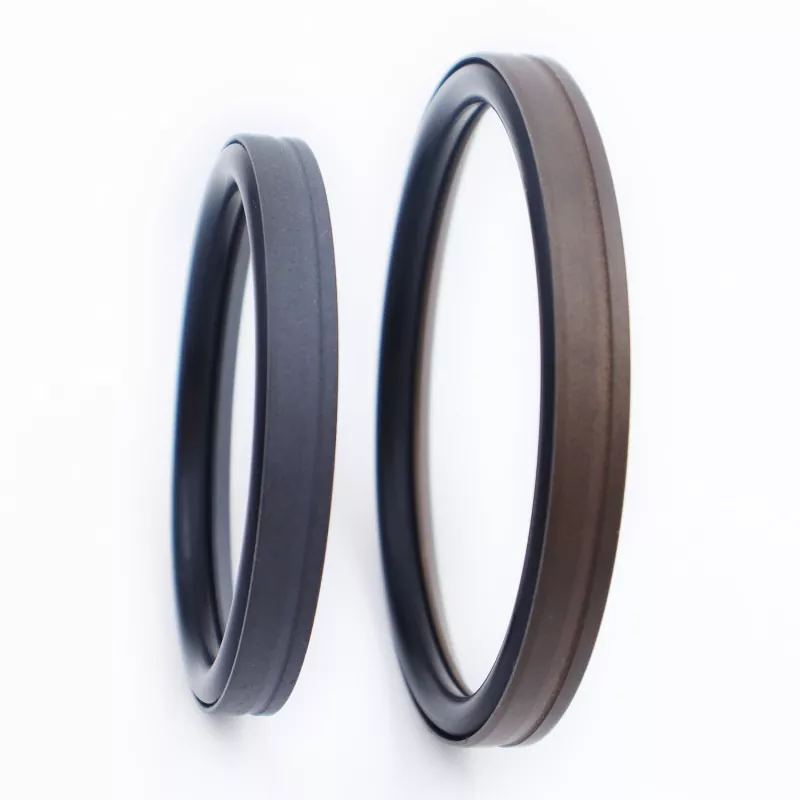

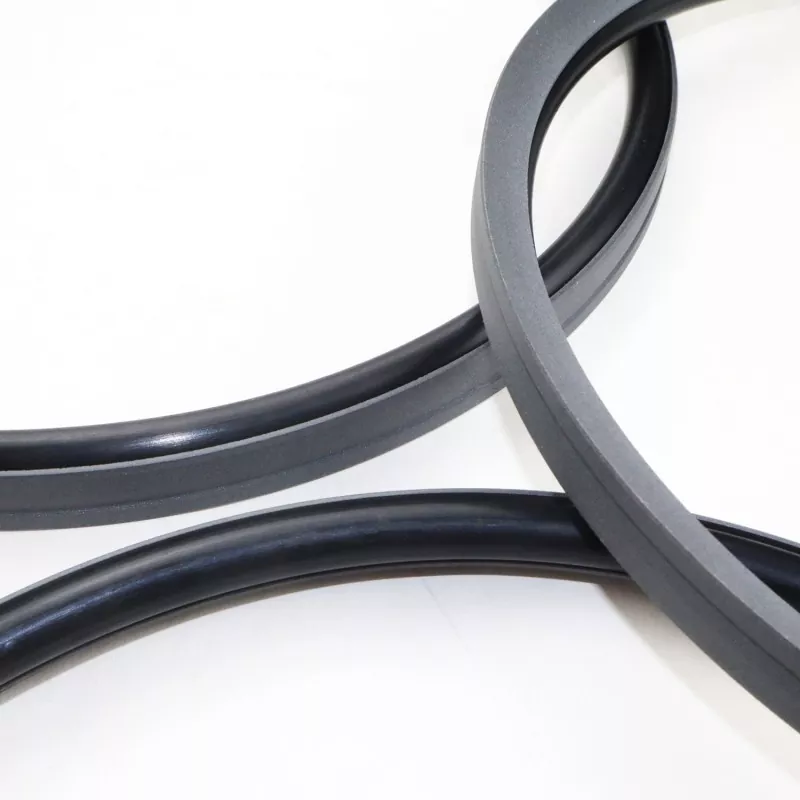

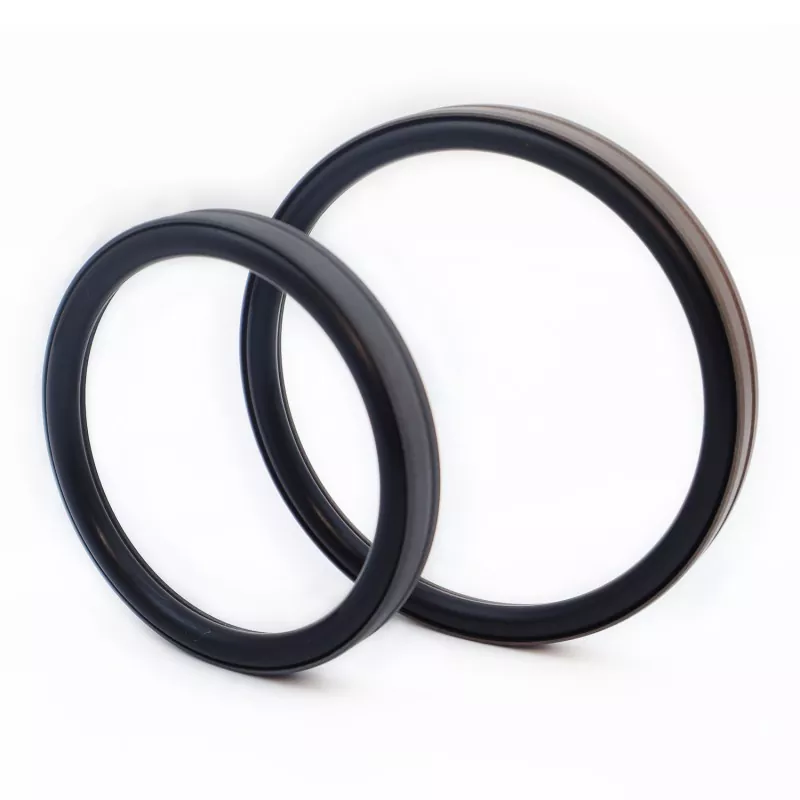

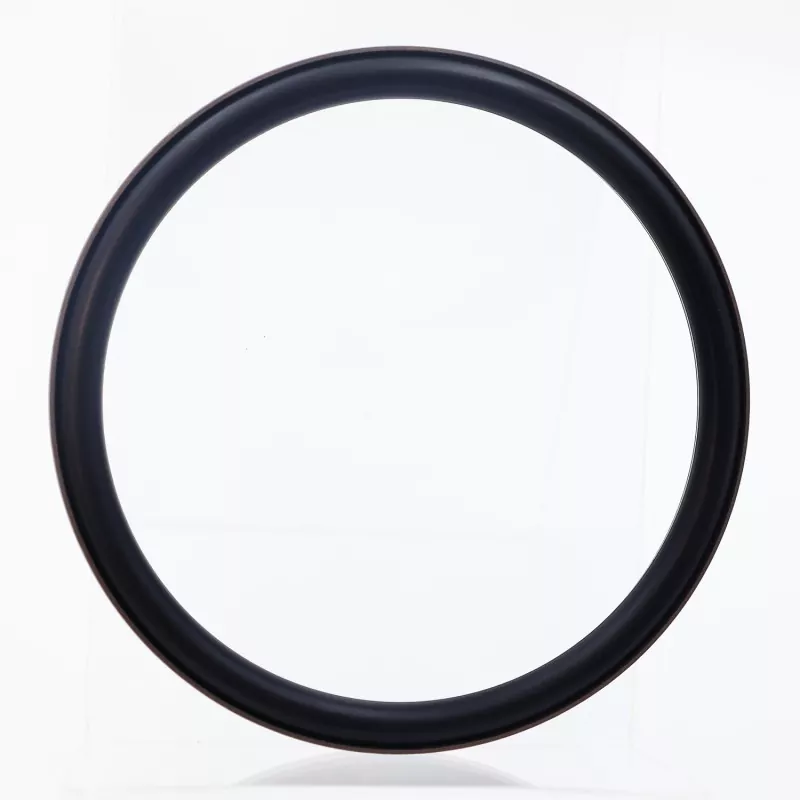

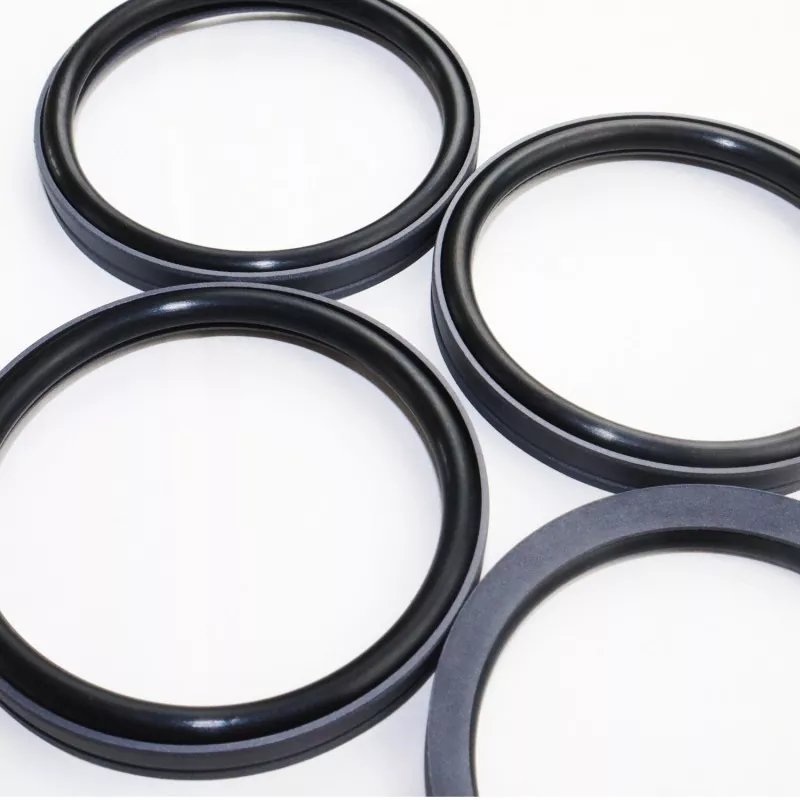

Uszczelnienie kombinowane z otworem i stopą

Uszczelnienie kombinowane typu Bore Foot składa się z pierścienia uszczelniającego w kształcie stopy wykonanego z PTFE (lub kompozytu PTFE) i gumowego O-ringu; jest przeznaczony do uszczelniania jednostronnego działania w hydraulicznych i pneumatycznych zastosowaniach tłokowych. Jest on podzielony na serie RC53 i RC54 w oparciu o pasujący O-ring (zgodny z normą GB1235). Dzięki cienkiej wargi pierścienia uszczelniającego zapewnia on doskonałą kompensację nadążną i doskonałą skuteczność uszczelniania. Dobrze sprawdza się zarówno w warunkach wysokiego, jak i niskiego ciśnienia, nie powoduje efektu stick-slip (pełzania), zapewnia długotrwałe uszczelnienie bezolejowe i jest szeroko stosowany w tłokach cylindrów wysokociśnieniowych.

Rowek w kształcie klina na powierzchni uszczelniającej w kształcie stopy zwiększa integralność uszczelnienia i odporność na zanieczyszczenia, jednocześnie zmniejszając tarcie. Konstrukcja konstrukcyjna poprawia również wytrzymałość uszczelnienia na ciśnienie. Generalnie nie nadaje się do montażu w zamkniętych rowkach.

Cechy produktu

1. Nadaje się zarówno do zastosowań hydraulicznych, jak i pneumatycznych;

2. Doskonałe właściwości uszczelniające zarówno w warunkach wysokiego, jak i niskiego ciśnienia;

3. Niskie tarcie, minimalny opór zerwania, płynny ruch, równe tarcie dynamiczne i statyczne oraz brak efektu stick-slip;

4. Długa żywotność; nadaje się do zastosowań ze smarowaniem bezolejowym;

5. Nadaje się do uszczelniania pod wysokim i bardzo wysokim ciśnieniem;

Warunki pracy

Wartości graniczne nie powinny występować jednocześnie.

Wybór materiału

1. Kompatybilne materiały na pierścienie uszczelniające typu O-ring obejmują: kauczuk nitrylowy R01 (NBR), fluoroelastomer R02 (FKM) itp.

2. Materiał pierścienia uszczelniającego: materiał standardowy PTFE3; inne dostępne materiały obejmują PTFE2, PTFE4 i inne wysokowydajne tworzywa sztuczne.

Przykład zamówienia

Zamów model: RC53-80x69,6x9,8-PTFE3-R01

Średnica otworu x średnica rowka x szerokość rowka | PTFE3: Zmodyfikowany kod materiału PTFE | R01: Kod materiału pierścienia uszczelniającego

Tabela specyfikacji

1. Tabela specyfikacji RC53

Dostępny jest dowolny rozmiar w zakresie parametrów

2. Specyfikacje RC54

Kompatybilny z O-ringami GB1235; można dostarczyć dowolny rozmiar w określonym zakresie.

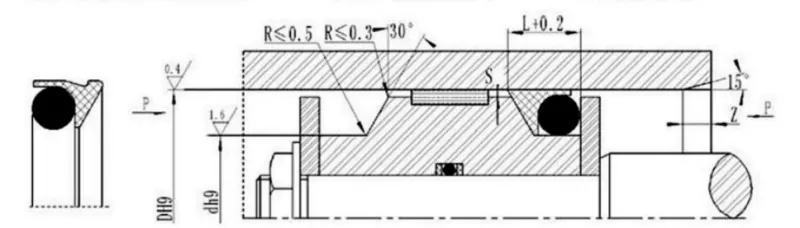

Uwaga: Dla ciśnień >60 MPa w obszarze podstawy uszczelnienia stosowana jest tolerancja pasowania H8/8, a luz uszczelnienia przy bardzo wysokim ciśnieniu Smax wynosi <0,05.
