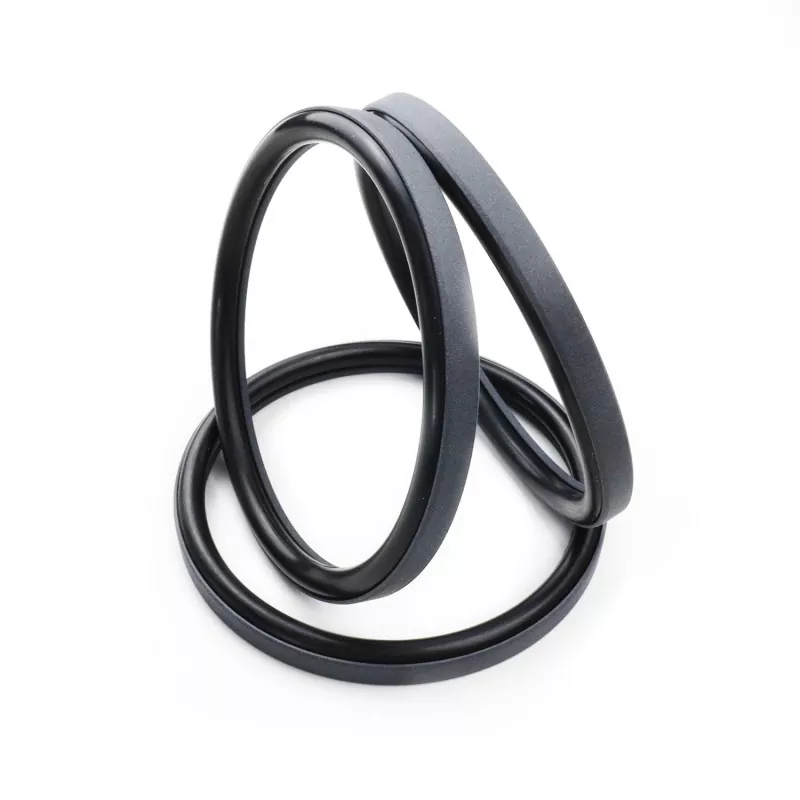

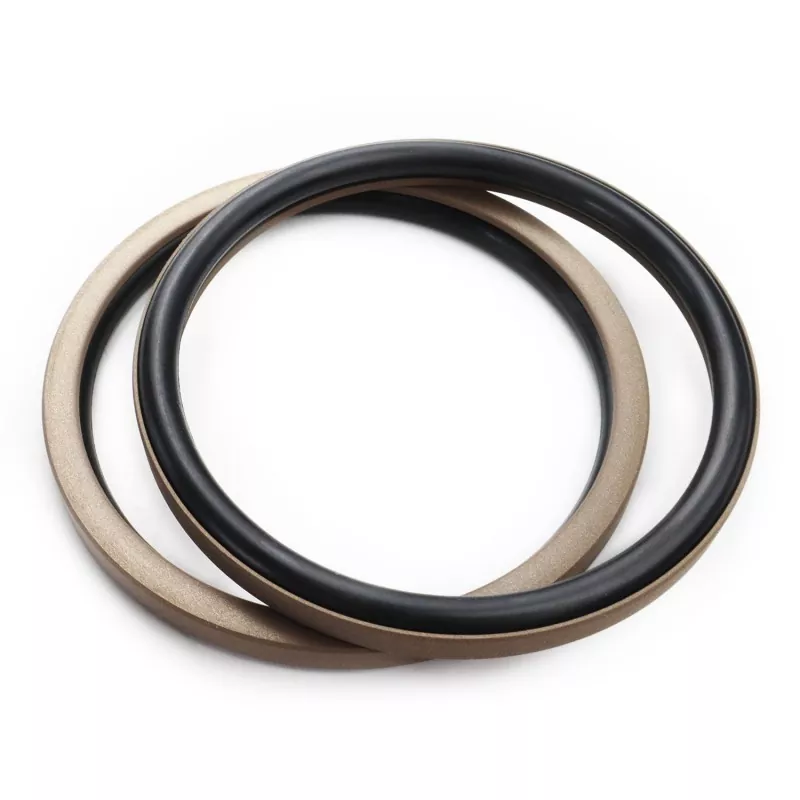

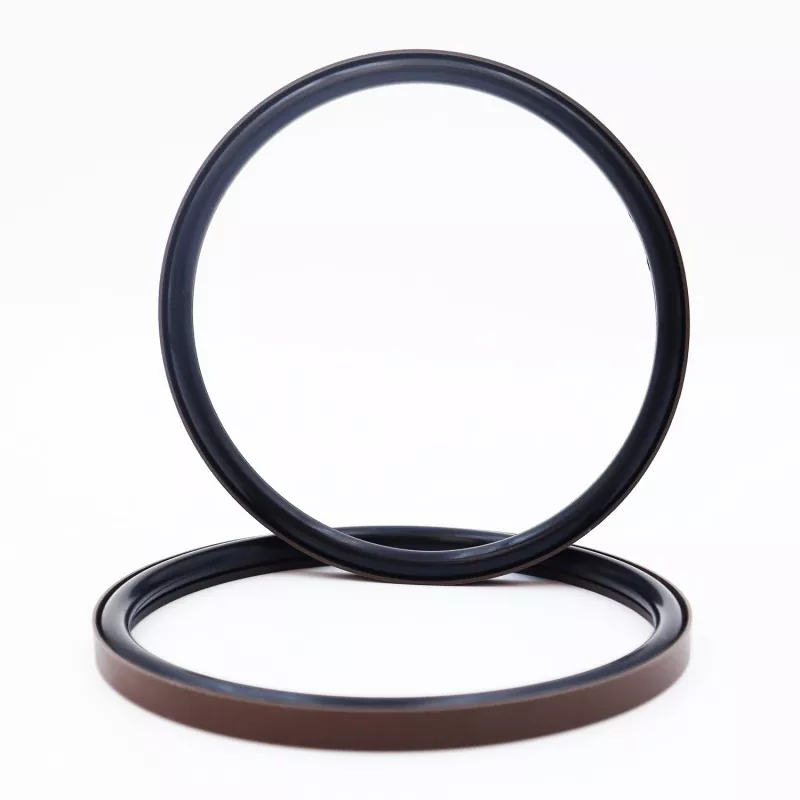

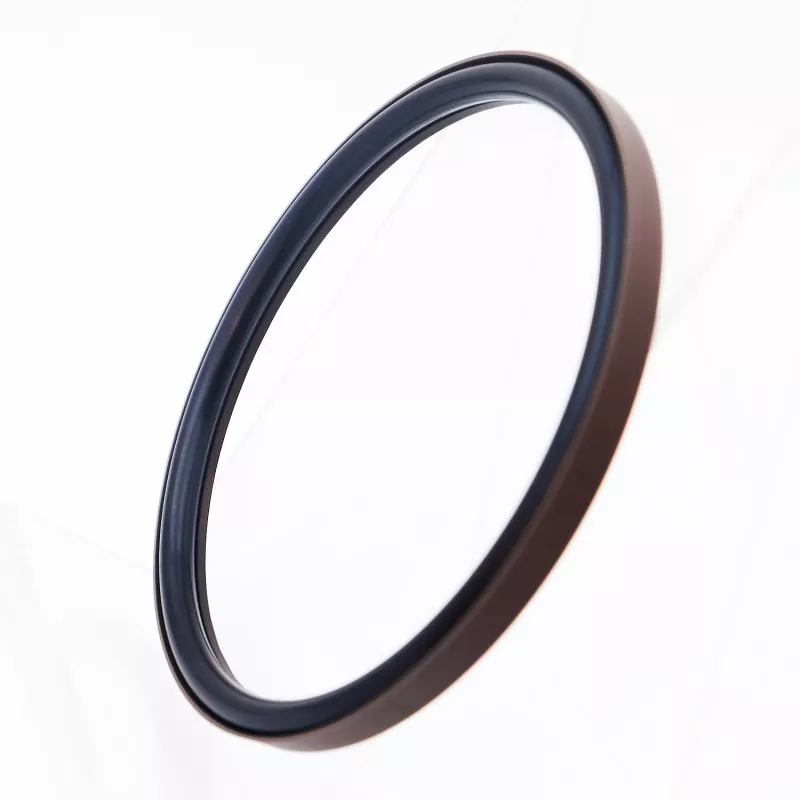

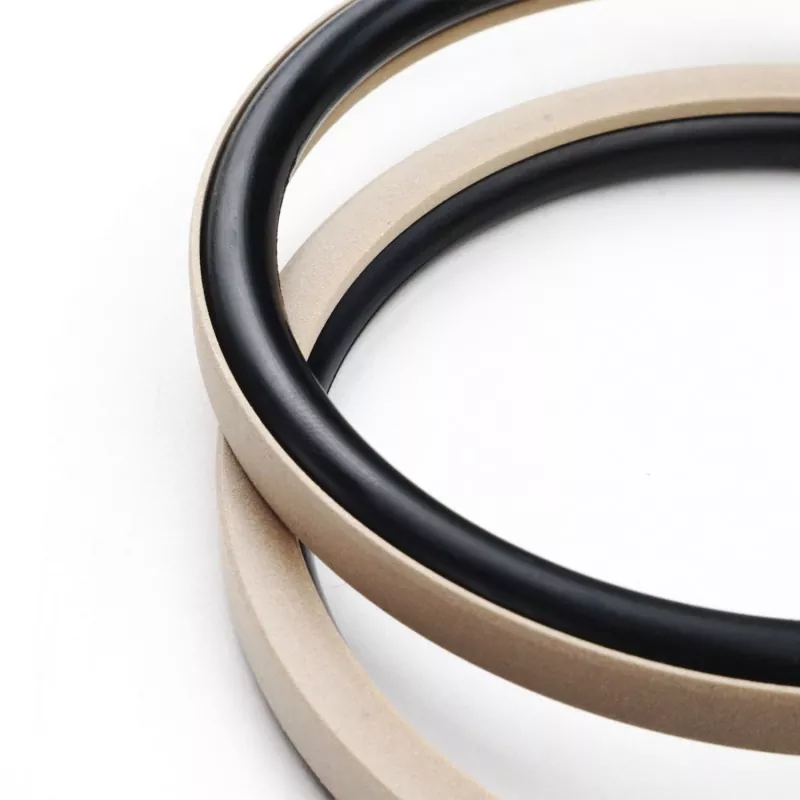

Uszczelnienie kombinowane kątowe tłoka składa się z prostokątnego pierścienia uszczelniającego wykonanego z PTFE (lub kompozytu PTFE) i gumowego pierścienia typu O-ring; jest przeznaczony do uszczelniania jednostronnego działania w hydraulicznych i pneumatycznych zastosowaniach tłokowych. Jest on podzielony na serie RC51 i RC52 w oparciu o pasujący O-ring (zgodny z normą GB1235). Prostokątny pierścień uszczelniający ma konstrukcję z cienką wargą, która zapewnia doskonałe możliwości kompensacji nadążnej, co skutkuje doskonałą skutecznością uszczelnienia.
Produkt charakteryzuje się niskim współczynnikiem tarcia i minimalnym tarciem odspajania. Zapewnia zrównoważone tarcie dynamiczne i statyczne, działa płynnie, bez efektu „stick-slip” (ruchów gwałtownych), zapewnia smarowanie bezolejowe i charakteryzuje się długą żywotnością.
Jego zwarta konstrukcja pasuje do standardowych rowków i pozwala na łatwy montaż i konserwację, co czyni go idealnym wyborem do uszczelniania zespołów tłoków różnych cylindrów hydraulicznych.
1. Nadaje się zarówno do zastosowań hydraulicznych, jak i pneumatycznych;
2. Doskonałe właściwości uszczelniające zarówno w środowiskach wysokiego, jak i niskiego ciśnienia;
3. Niskie tarcie, minimalne tarcie przy zrywaniu, płynna praca, zrównoważone tarcie dynamiczne i statyczne oraz brak efektu stick-slip;
4. Długa żywotność; nadaje się do zastosowań ze smarowaniem bezolejowym;
5. Kompaktowa konstrukcja; łatwy w instalacji i utrzymaniu;
Wartości graniczne nie powinny występować jednocześnie.
|
Ciśnienie (MPa) |
Temperatura (°C) |
Prędkość m/s |
Głoska bezdźwięczna |
|
≤70 |
-35 do +100 (z O-ringiem NBR) |
≤6 |
Mineralne oleje hydrauliczne, płyny ognioodporne (HFA/HFB), gazy itp. |
|
-20 do +180 (z oringiem FKM) |

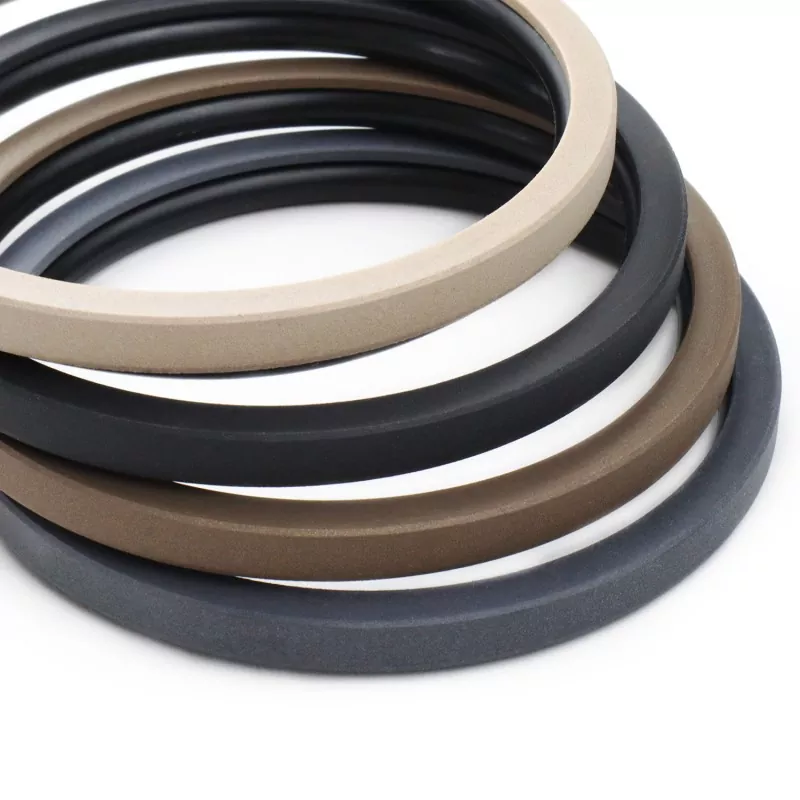

1. Materiały na towarzyszący pierścień typu O-ring obejmują: R01 kauczuk nitrylowy (NBR), R02 fluoroelastomer (FKM) itp.
2. Materiał pierścienia uszczelniającego: materiał standardowy PTFE3; inne dostępne opcje obejmują PTFE2, PTFE4 i inne tworzywa sztuczne o wysokiej wydajności.

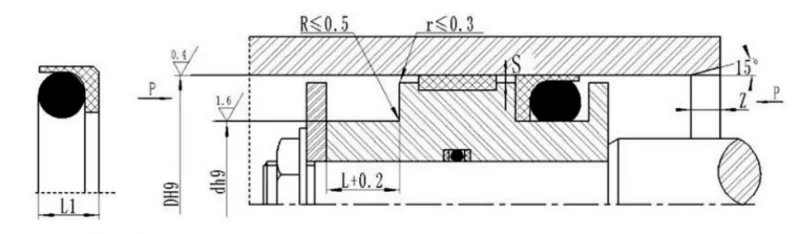

Zamów model: RC51 — 80x70x7,6 — PTFE3 — R01
Model — średnica cylindra x średnica rowka x szerokość rowka | PTFE3: Zmodyfikowany kod materiału PTFE | R01: Kod materiału pierścienia uszczelniającego
Dostępne są specyfikacje w określonych zakresach.
|
Model standardowy DH9 RC51 |
Lekkie obciążenie DH9 RC51-Q |
Wytrzymały DH9 RC51-Z |
Średnica rowka d h9 |
Szerokość rowka L+0,2 |
Wysokość uszczelnienia L1 |
Luz promieniowy Smax |
Ścięcie Zmin |
Średnica drutu o-ringu do |
|
|
<20MPA |
<40MPA |
||||||||
|
8 ~ 12 |
12,9 ~ 23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9 ~ 23,9 |
24 ~ 49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24 ~ 49,9 |
50 ~ 121,9 |
12,9 ~ 23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50 ~ 121,9 |
122 ~ 690,9 |
24 ~ 49,9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122 ~ 690,9 |
691 ~ 999 |
50 ~ 121,9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691 ~ 999 |
1000 ~ 1599 |
122 ~ 690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥1600 |
691 ~ 999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000 ~ 1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Uwagi:1. Seria Light-duty jest łatwiejsza w montażu w zamkniętych rowkach szerszych niż 30 mm.
2. Proszę skonsultować się z firmą w sprawie montażu w zamkniętych rowkach.
3. Dla ciśnień przekraczających 40 MPa należy zastosować tolerancję pasowania H8/f8 dla powierzchni podstawy uszczelnienia.
