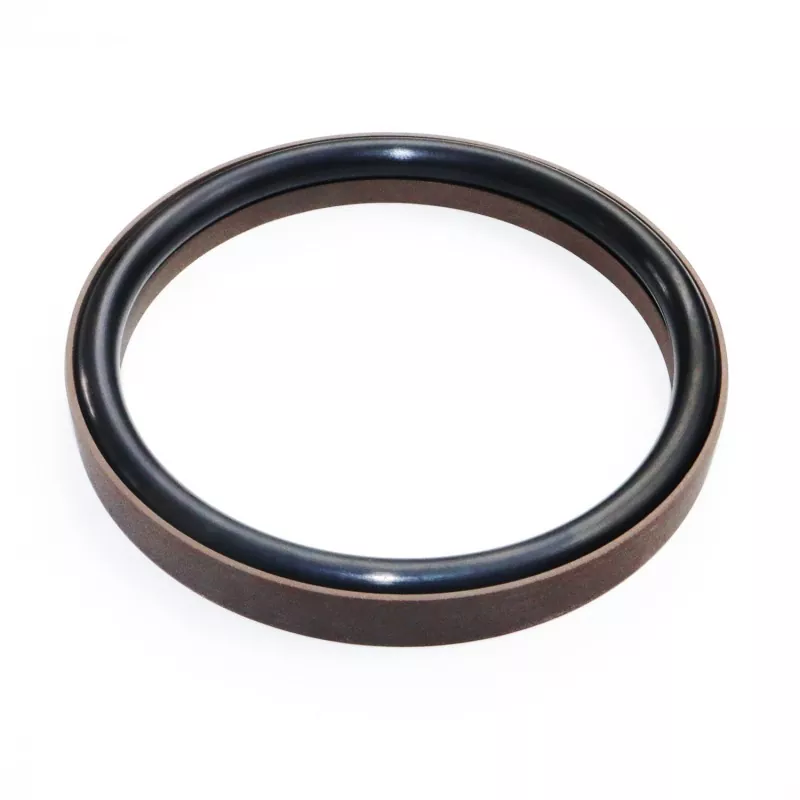

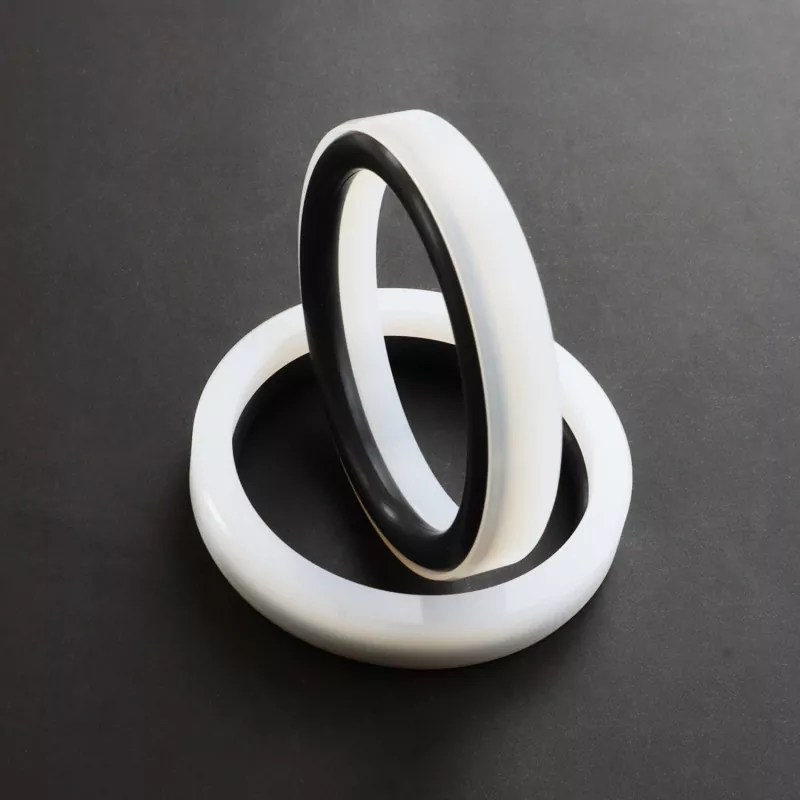

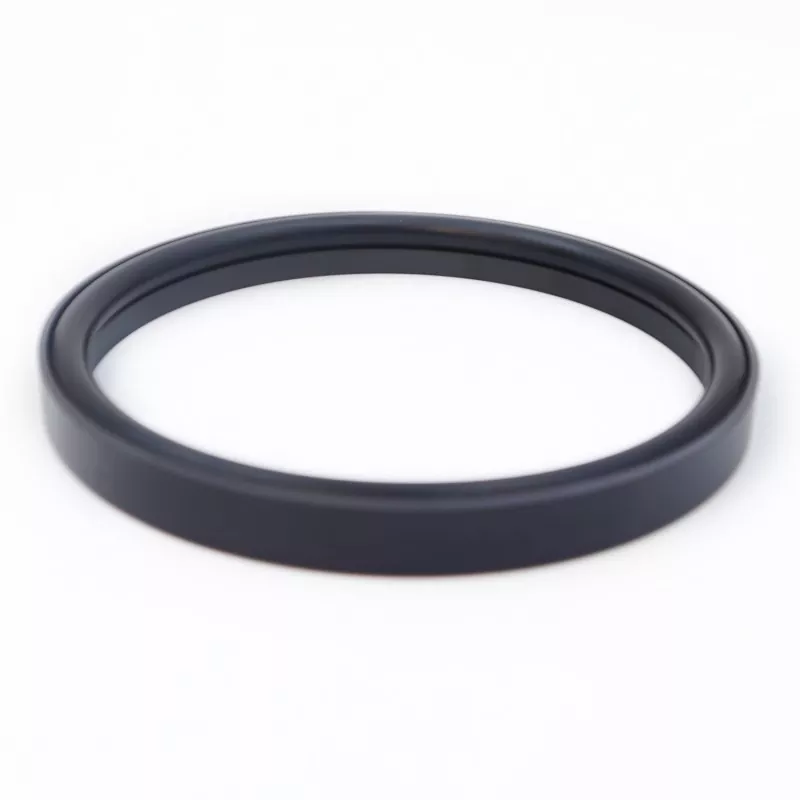

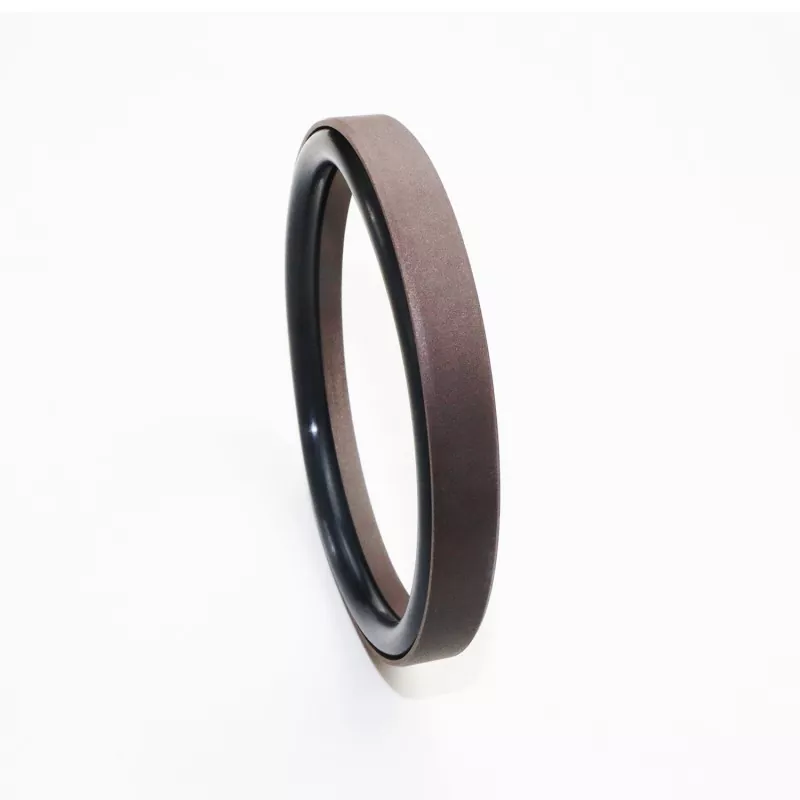

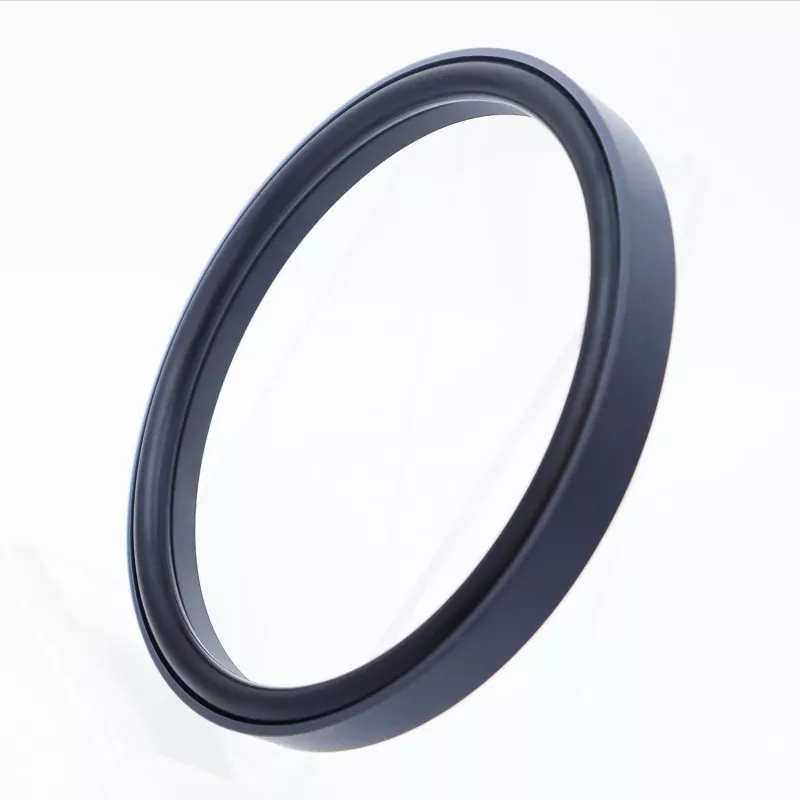

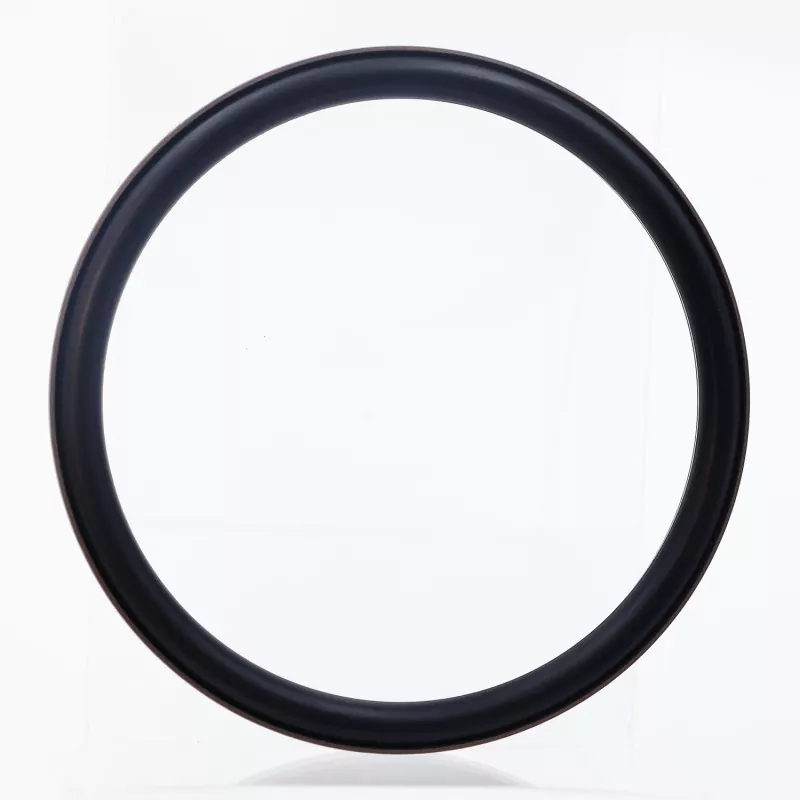

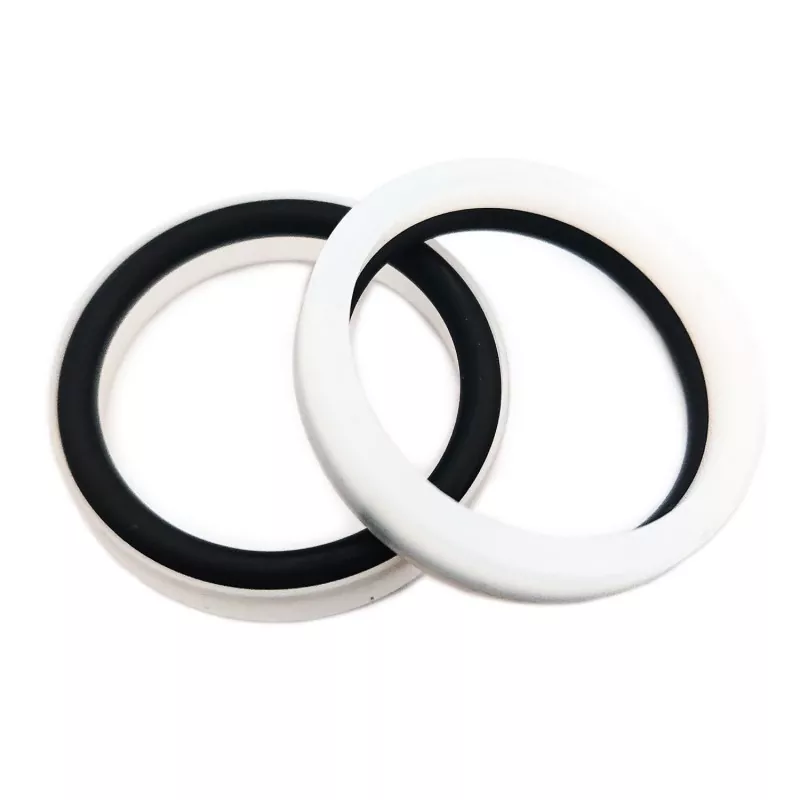

Wzmocnione, stopniowane uszczelnienie kombinowane do pręta (zaprojektowane do zastosowań przy bardzo wysokich ciśnieniach i na bazie wody) składa się ze wzmocnionego prostokątnego pierścienia uszczelniającego wykonanego z PTFE (lub kompozytu PTFE) i gumowego pierścienia typu O-ring. Jest dostępny w serii RC58 i RC59, w zależności od konkretnego użytego oringu (zgodny z normą GB1235). Oferuje niskie tarcie – zapewniając zerowy opór przy rozruchu i płynny ruch posuwisto-zwrotny bez drgań ciernych – i nadaje się do długotrwałej pracy w środowiskach bezolejowych, co znacznie zmniejsza prawdopodobieństwo awarii sprzętu i obniża koszty konserwacji.
Dzięki zoptymalizowanej grubości pierścienia uszczelniającego uszczelka działa skutecznie nawet w przypadku stosowania z wodą lub innymi mediami o niskiej lepkości. Konstrukcja wzmocnionego pierścienia uszczelniającego zwiększa również jego odporność na wysokie i bardzo wysokie ciśnienia. Generalnie uszczelki tej nie można montować w zamkniętym rowku.
1. Niskie tarcie: minimalny opór rozruchu, płynny ruch, równe tarcie dynamiczne i statyczne oraz brak efektu stick-slip;
2. Długa żywotność: odpowiednia do zastosowań ze smarowaniem bezolejowym;
3. Nadaje się do uszczelniania układów wysokociśnieniowych i ultrawysokich, a także mediów o niskiej lepkości, takich jak woda;
Wartości graniczne nie powinny występować jednocześnie.
|
Ciśnienie (MPa) |
Temperatura (°C) |
Prędkość m/s |
Głoska bezdźwięczna |
|
≤200 |
-35 do +100 (z O-ringiem NBR) |
≤6 |
Mineralne oleje hydrauliczne, płyny ognioodporne (HFA/HFB), woda itp. |
|
-20 do +200 (z oringiem FKM) |
1. Kompatybilne materiały na pierścienie uszczelniające typu O-ring obejmują: kauczuk nitrylowy RO1 (NBR), fluoroelastomer RO2 (FKM) itp.
2. Materiał pierścienia uszczelniającego: materiał standardowy PTFE3; alternatywne materiały obejmują PTFE2, PTFE4 i inne wysokowydajne tworzywa sztuczne.
Zamów model: RC58 — 80 x 69,2 x 10,5 — PTFE3 — R01
Model — średnica otworu x średnica rowka x szerokość rowka | PTFE3 — zmodyfikowany kod materiału PTFE | R01 – Kod materiału pierścienia uszczelniającego
Dostępne są specyfikacje w zakresie parametrów.
|

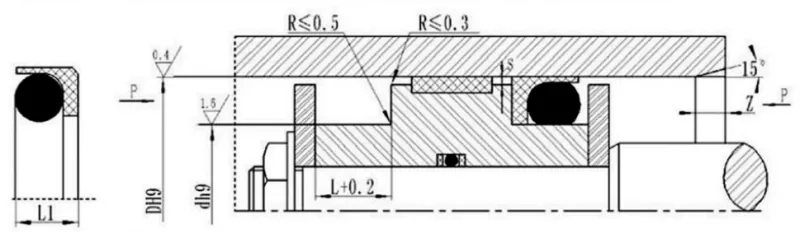

Model standardowy DH9 RC58 |
Lekkie obciążenie DH9 RC58-Q |
Wytrzymały DH9 RC58-Z |
Średnica rowka d h9 |
Szerokość rowka L+0,2 |
Wysokość uszczelnienia L1 |
Promień narożnika Rmaks |
Luz promieniowy Smax |
Ścięcie Zmin |
Średnica drutu o-ringu Do |
|
|
<20MPA |
<60MPA |
|||||||||
|
8 ~ 12,9 |
13 ~ 23,9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13 ~ 23,9 |
24 ~ 49,9 |
9 ~ 12,9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24 ~ 49,9 |
50 ~ 121,9 |
13 ~ 23,9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50 ~ 121,9 |
122 ~ 690,9 |
24 ~ 49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122 ~ 690,9 |
691 ~ 999 |
50 ~ 121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691 ~ 999 |
1000 ~ 1599 |
122 ~ 690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
>1600 |
691 ~ 999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000 ~ 1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Uwaga: Dla ciśnień >60 MPa w obszarze podstawy uszczelki stosowana jest tolerancja pasowania H8/f8; do uszczelniania pod bardzo wysokim ciśnieniem, Smax < 0,05.
Kompatybilny z O-ringami GB1235; można dostarczyć dowolny rozmiar w określonym zakresie parametrów.
|
Zakres przysłony D H9 |
Średnica rowka d h9 |
Szerokość rowka L+0,2 |
Luz promieniowy Smax |
Promień narożnika Rmaks |
Ścięcie Zmin |
Średnica drutu o-ringu Do |
|
|
<20MPA |
<60MPA |
||||||
|
10 ~ 54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55 ~ 165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166 ~ 1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
