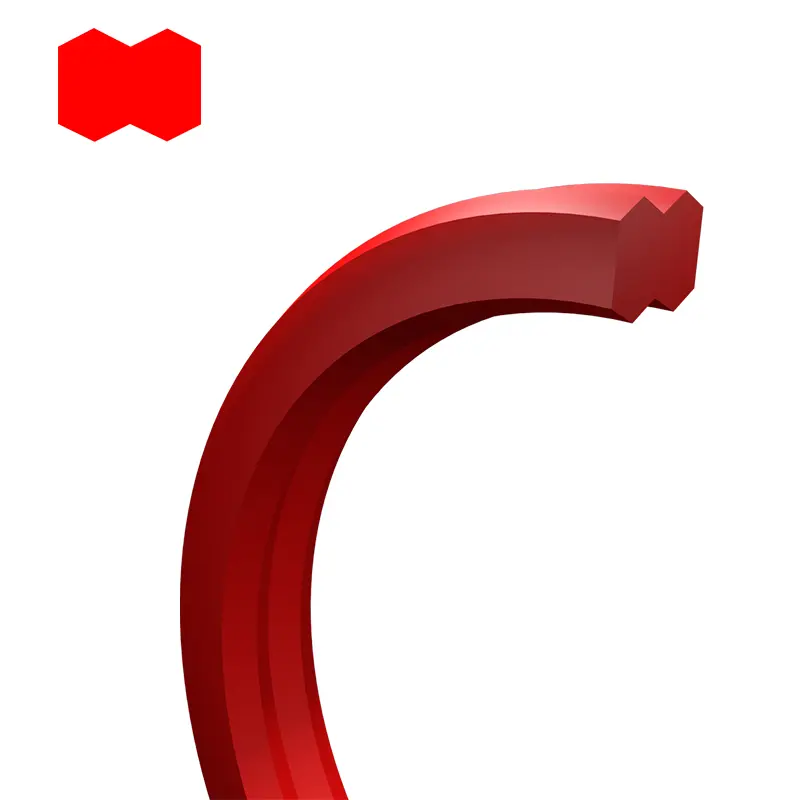

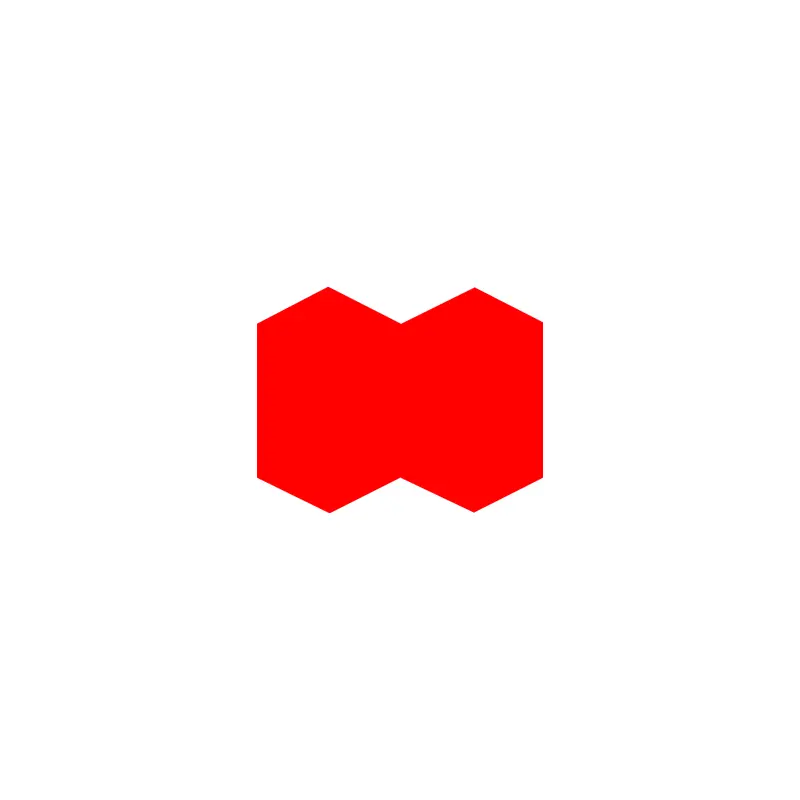

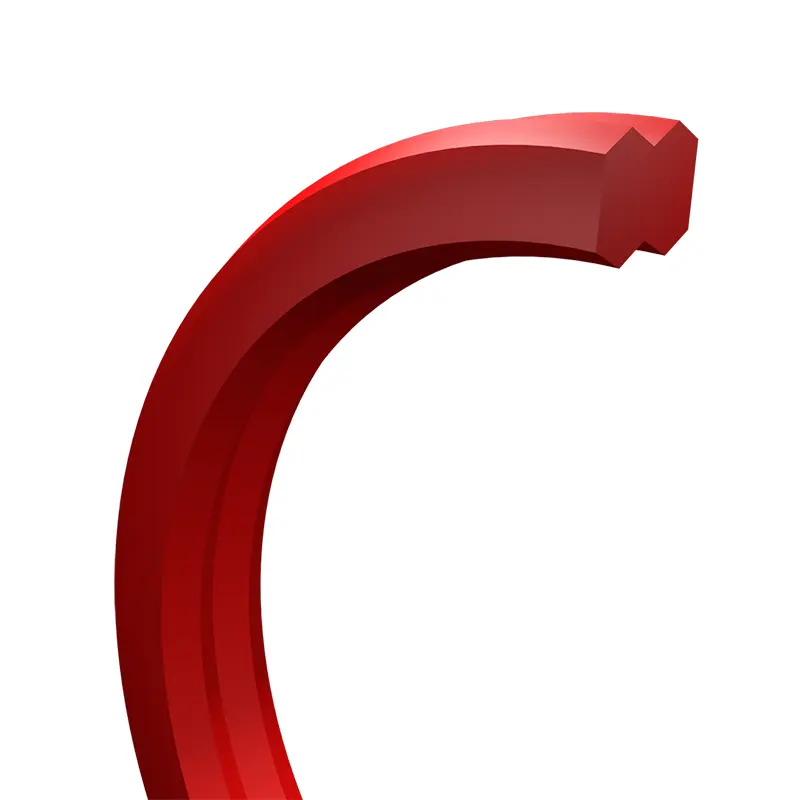

Pierścień uszczelniający w kształcie hantli

W obecnej konstrukcji cylindra hydraulicznego O-ringy lub kombinacja pierścienia O-ring + są stosowane głównie jako uszczelki statyczne. Jednak to rozwiązanie uszczelniające ma pewne ryzyko podczas montażu, ponieważ O-ring może być skręcony, a pozycja pierścienia zatrzymującego może nie być optymalna. To rozwiązanie pokazuje również wady w przypadku pulsacji ciśnieniowej i wtargnięcia brudu. W takim przypadku pierścień uszczelniający w kształcie hantli może być stosowany jako idealny substytut jako statyczne uszczelnienie hydrauliczne jednego oryginału.

Funkcje i aplikacje produktu:

Dane techniczne

Presja: do 50 mPa.

Temperatura: -35 ℃ ...+110 ℃.

Materiał: poliuretan.

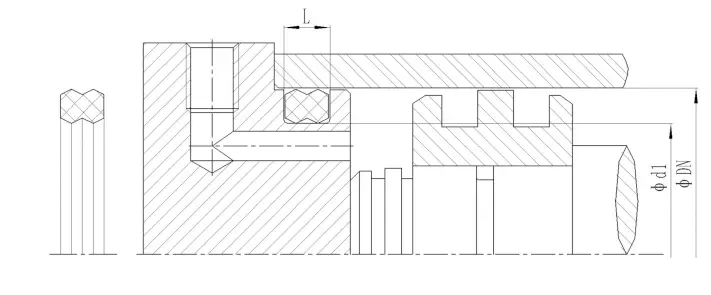

Wymagania instalacyjne

(1) Faza instalacyjna C jest wybierana zgodnie z wartością głębokości rowku W (mm)

Kiedy w <3; C≥3.

Kiedy W> 3; C≥5.

(2) Wykończenie powierzchni

(3) Pierścień uszczelniający w kształcie hantli nie ma wycieku w następujących warunkach testowych i jest bardzo odporny na wytłaczanie.

(4) Optymalna szczelina uszczelniająca:

Otwór cylindra - H8

Sleeve przewodnika - G6

Ponieważ uszczelka jest bardzo odporna na wytłaczanie, można osiągnąć promieniowe szczeliny uszczelniające 0,2 mm.

W niskiej temperaturze należy unikać odchyleń od rękawa prowadzącej do otworu cylindra i pręta tłokowego.

Zalecenia instalacyjne

Korzyść

W porównaniu z kombinacjami pierścieni O-ring + O-ring +, pieczęcie hantli mają następujące zalety:

(1) Bardzo odporny na skręcanie

(2) Łatwy w instalacji

(3) Długie życie

(4) Odporność na wysokie ciśnienie

Aplikacja

Uszczelki hantlowe są powszechnie stosowane w cylindrach hydraulicznych, takich jak:

(1) Wózki widłowe

(2) Hydraulika maszyn budowlanych

(3) Hydraulika przemysłowa

(4) Narzędzia maszynowe

(5) Maszyny do formowania wtrysku

(6) Prasy hydrauliczne

(7) Zawory nabojowe
