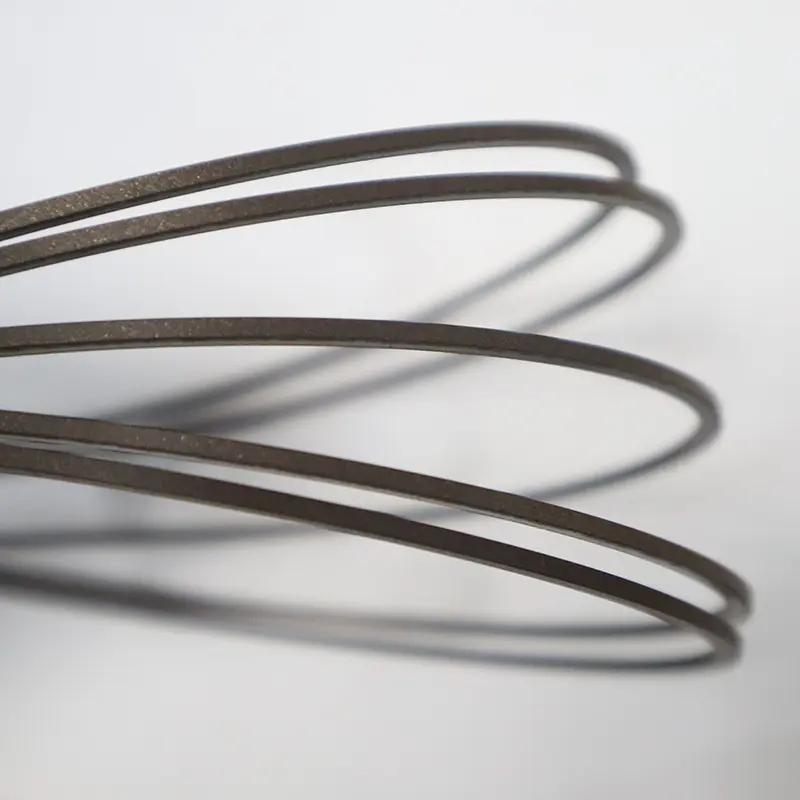

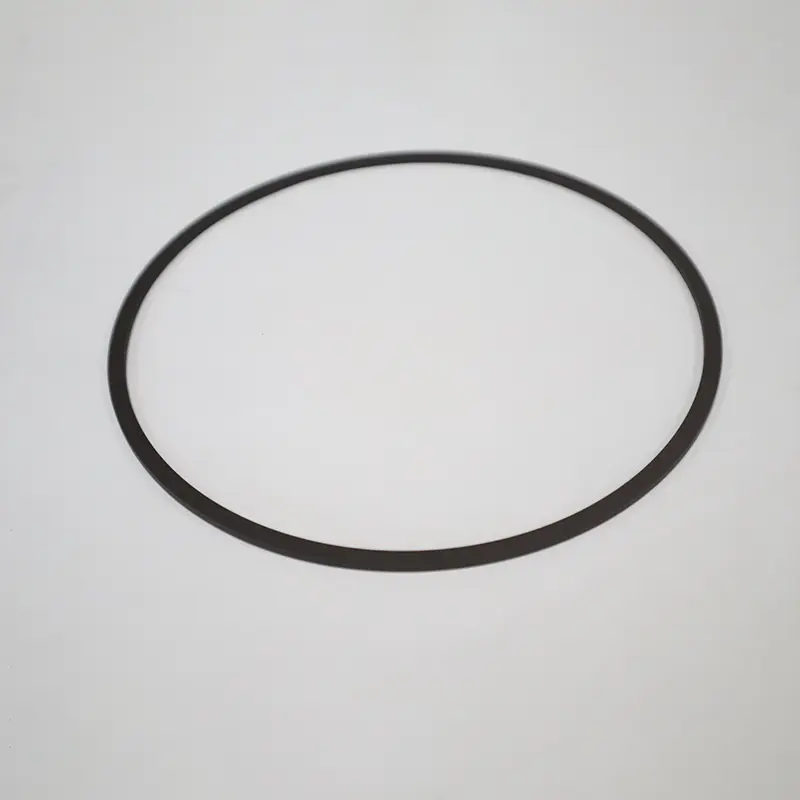

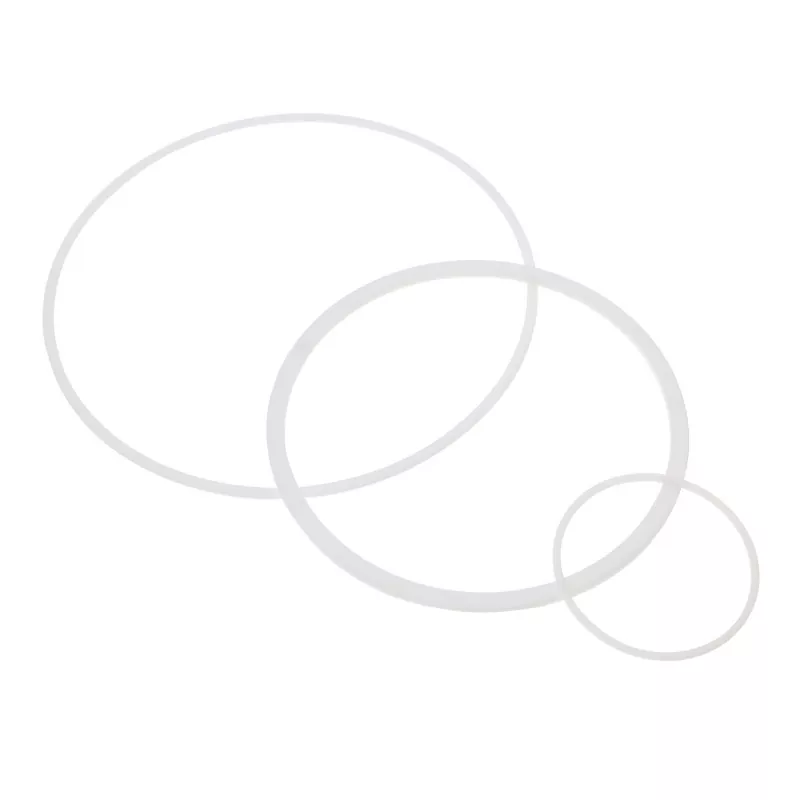

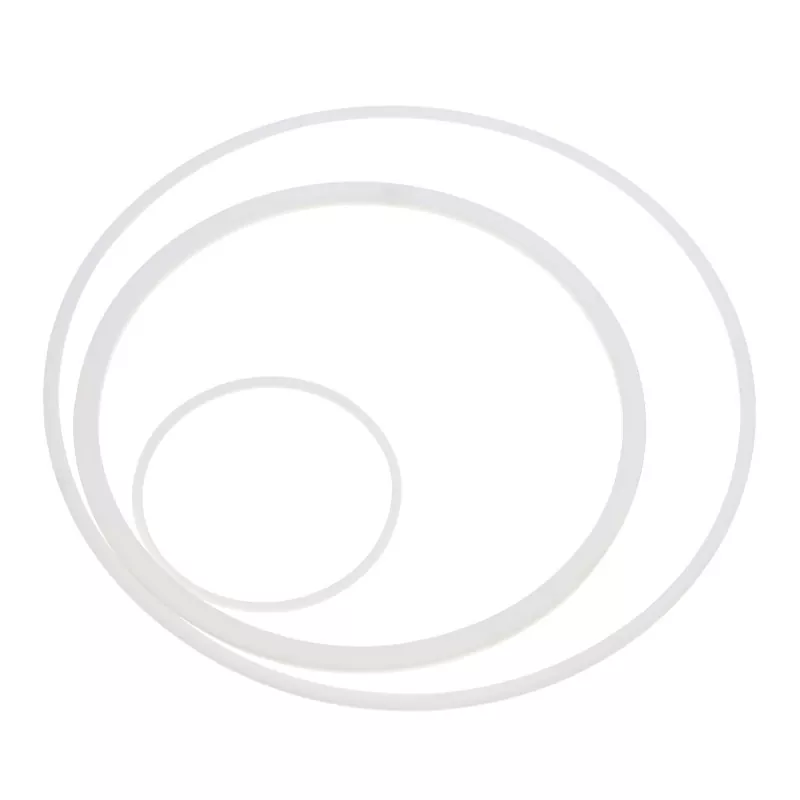

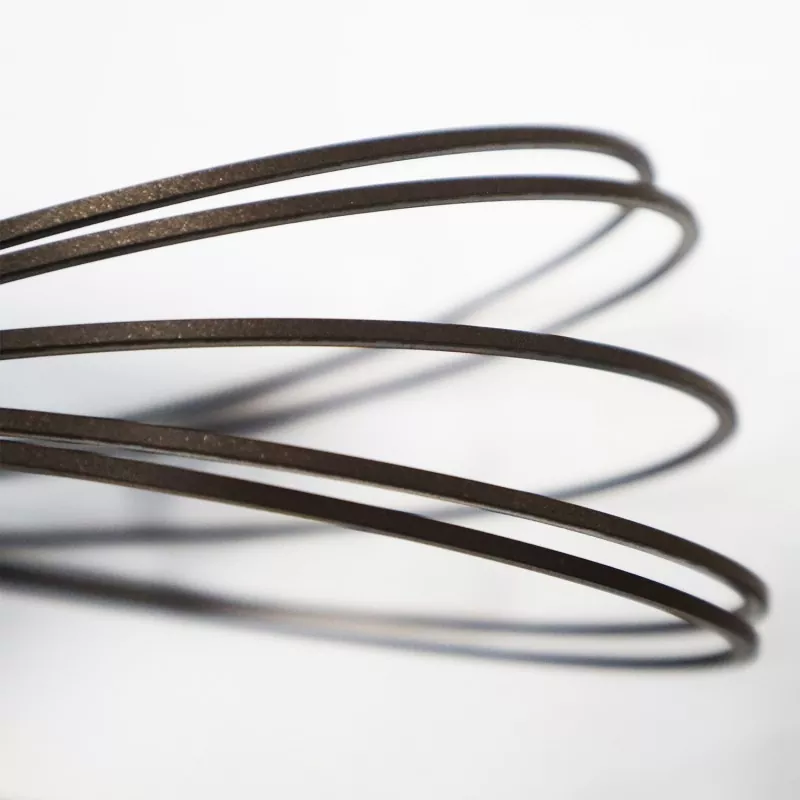

Pierścień ustalający

Pierścień ustalający stosowany jest w połączeniu z pierścieniem typu O-ring lub pierścieniem gwiazdowym, aby zapobiec wciśnięciu pierścienia uszczelniającego w szczelinę po stronie niskiego ciśnienia pod wpływem ciśnienia. W miarę ciągłego wzrostu ciśnienia pierścień uszczelniający ulega uszkodzeniu w wyniku „wytłaczania” i ostatecznie nie zapewnia uszczelnienia. Jeśli zostanie zastosowany pierścień ustalający, można zapobiec „wytłaczaniu” pierścienia uszczelniającego. Dlatego pierścień ustalający jest uzupełnieniem pierścienia uszczelniającego. Nie jest to samo uszczelnienie, ale zwiększa zakres ciśnienia roboczego pierścienia uszczelniającego.

Pierścień ustalający stosuje się w połączeniu z pierścieniem typu O-ring, aby zapobiec jego „wytłaczaniu”, skutecznie chronić pierścień typu O-ring, zwiększyć jego żywotność i umożliwić większą szczelinę uszczelniającą, zmniejszając w ten sposób koszty przetwarzania.

Cechy produktu i zastosowania:

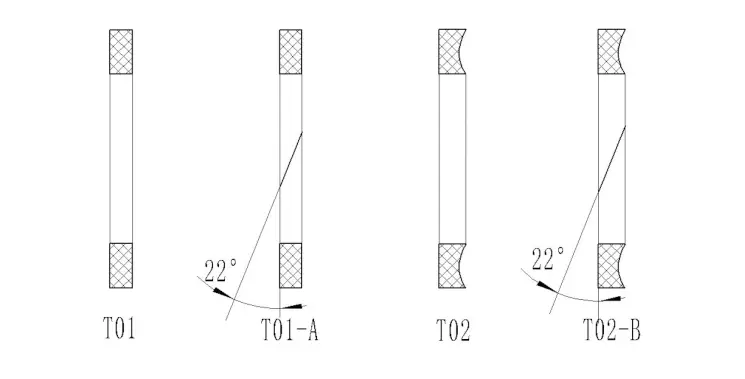

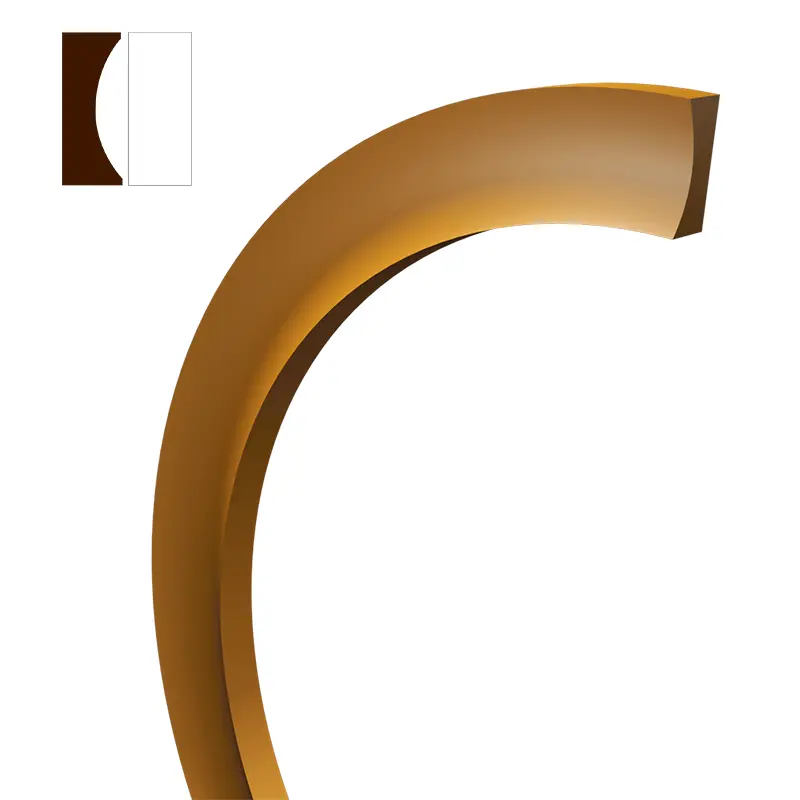

Kształt pierścienia ustalającego i typ konstrukcji

Dane techniczne

Ciśnienie robocze: uszczelnienie statyczne może osiągnąć około 200Mpa (w zależności od materiału i rodzaju uszczelnienia pierścienia ustalającego), uszczelnienie posuwisto-zwrotne może osiągnąć około 40Mpa. Obrót wahadłowy/mały może osiągnąć około 15Mpa.

Prędkość: ruch posuwisto-zwrotny i obrót mogą osiągnąć około 2 m/s (w zależności od materiału).

Standardy zamawiania

(1) Pierścienie ustalające serii T01 składają się ze średnicy wewnętrznej d1, szerokości W i grubości T.

Przykład: T01-00356  d1: 3,56*W:1,35*T:1,23

(2) Pierścienie ustalające serii T02 składają się ze średnicy wewnętrznej d1, szerokości W oraz grubości A i T.

Przykład: T02-027  d1:33,78*W:1,35*A:1,14*T:1,24
