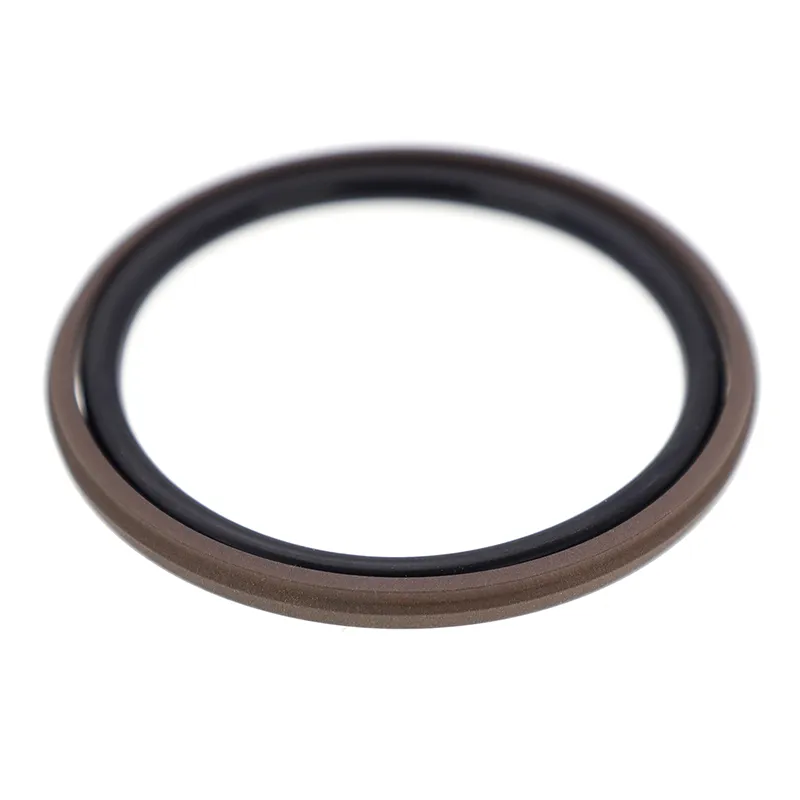

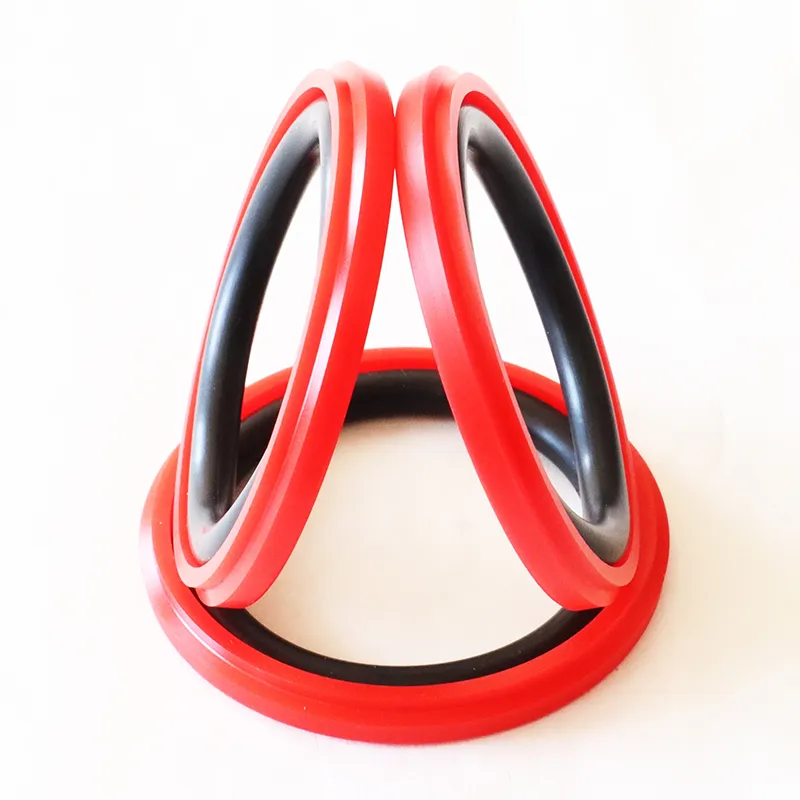

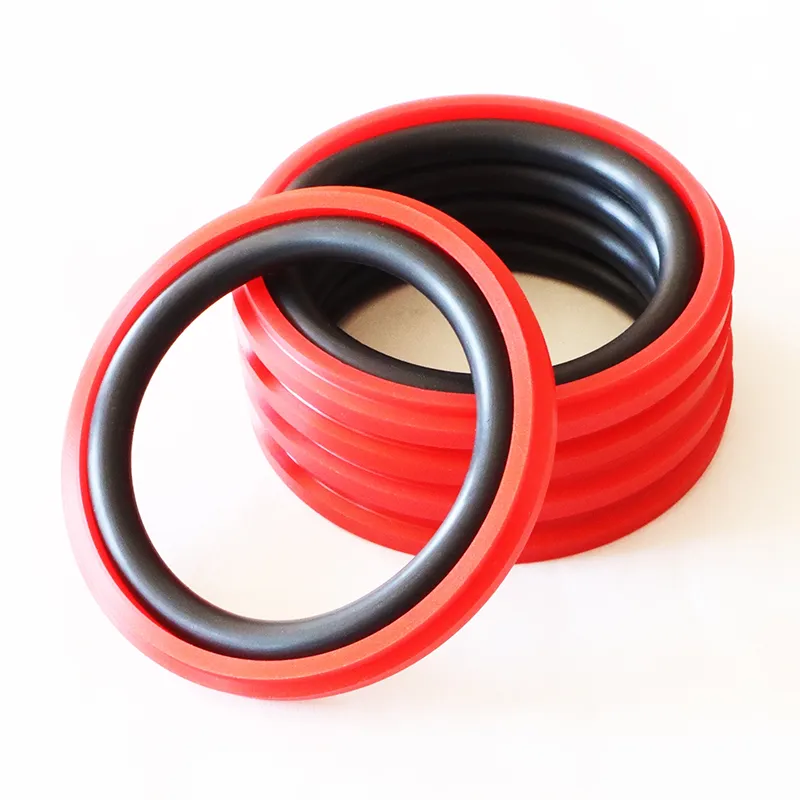

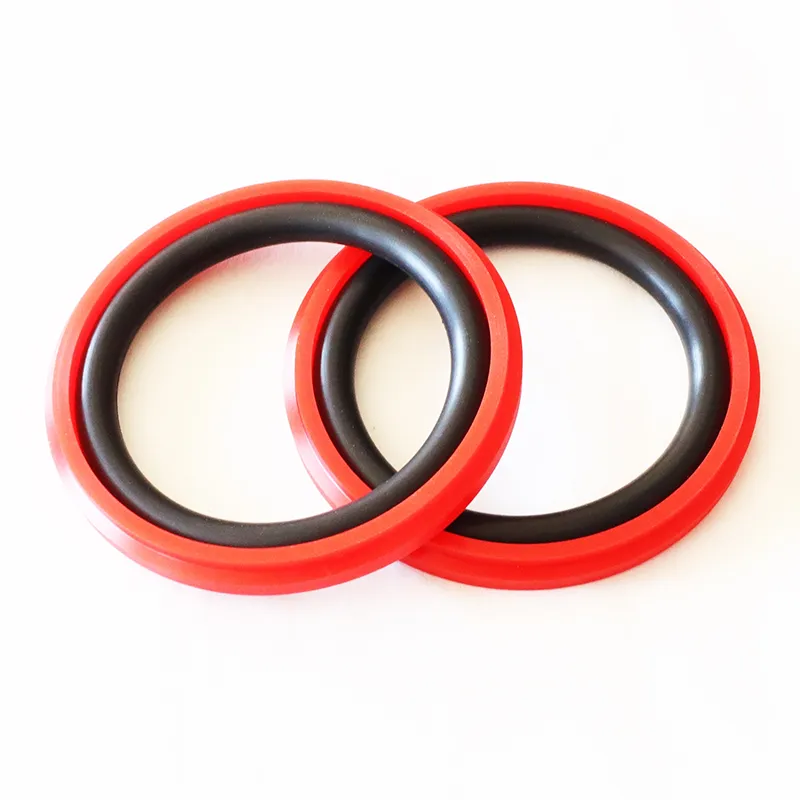

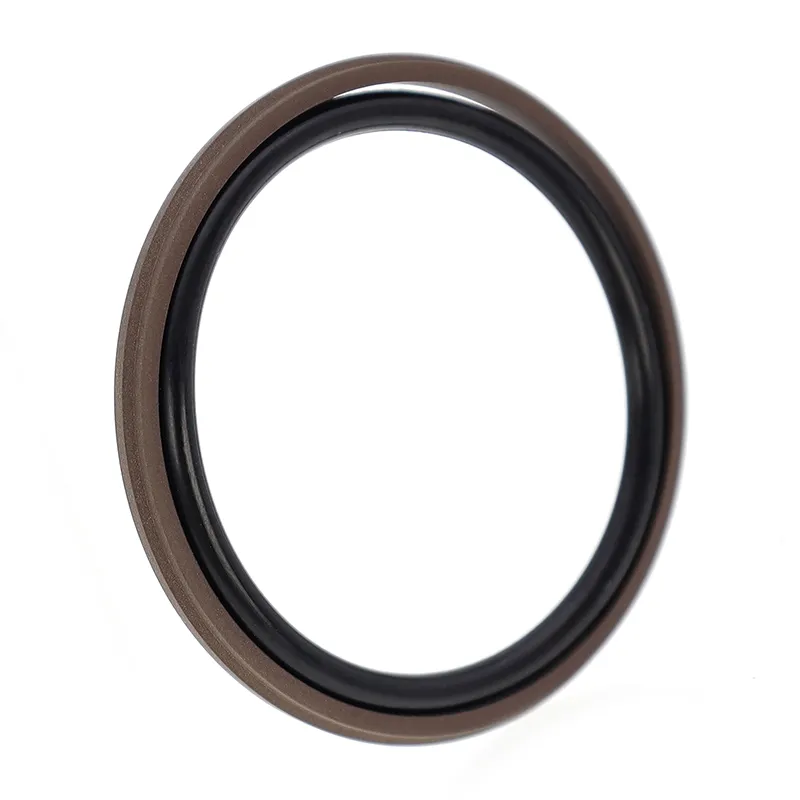

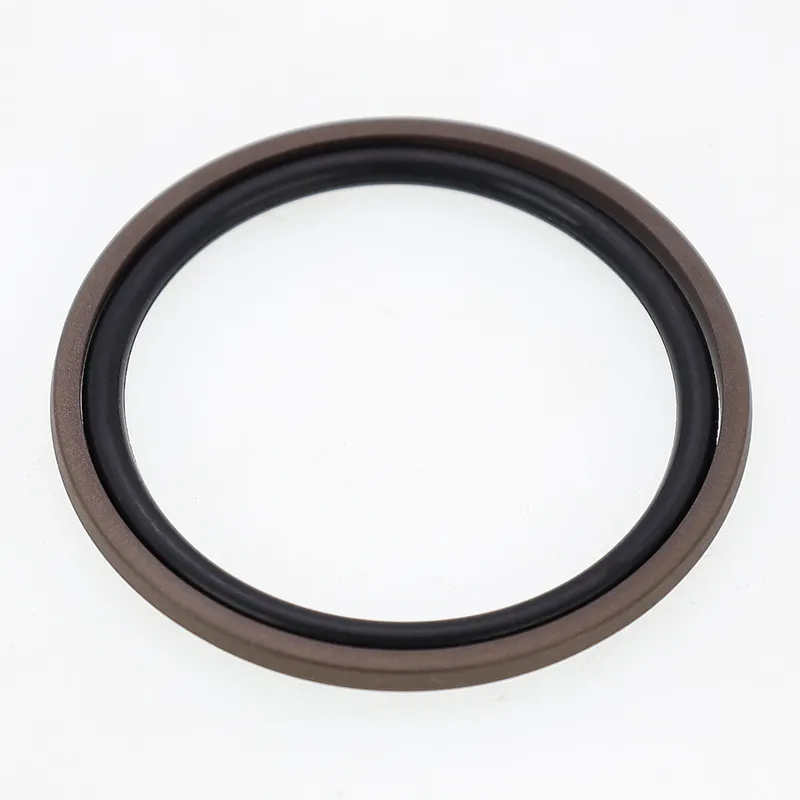

Uszczelnienie stopniowe tłoka posuwisto-zwrotnego składa się z pierścienia uszczelniającego stopniowanego wypełnionego PTFE i pierścienia typu O-ring, odpowiedniego do jednokierunkowego uszczelniania ciśnieniowego w zastosowaniach hydraulicznych o ruchu posuwisto-zwrotnym. O-ring zapewnia siłę promieniową i kompensuje zużycie pierścienia uszczelniającego. Zwykle stosuje się go w połączeniu z pierścieniem prowadzącym. W przypadku cylindrów o średnicy mniejszej niż 30 mm należy zastosować konstrukcję rowka dzielonego (otwartego).
1. Niskie tarcie, niski opór rozruchowy, płynny ruch, równe tarcie dynamiczne i statyczne oraz brak pełzania;
2. Bardzo stabilne ciśnienie pod ciśnieniem i w trudnych warunkach;
3. Długa żywotność, odpowiednia do smarowania bezolejowego;
4. Nadaje się do uszczelniania mediów o niskiej lepkości, takich jak woda.
|
Ciśnienie MPa |
Temperatura ℃ |
Prędkość m/s |
Średni |
|
≤60 |
-35~+100 (O-ring NBR) |
≤6 |
Mineralny olej hydrauliczny, płyn opóźniający palenie (HFA/HFB), woda itp. |
|
-20~+200 (O-ring FKM) |
1. Dostępne materiały O-ringów: R01 Kauczuk nitrylowo-butadienowy (NBR), R02 Kauczuk fluorowy (FKM) itp.
2. Materiał pierścienia uszczelniającego: Materiał standardowy: PTFE3; inne dostępne materiały obejmują PTFE2, PTFE4 i PU.
Zamawianie modelu: RC61-40x29x4.2-PTFE3-R01; Zamawianie modelu: RC61-B-40x29x4.2-PTFE3-R02
RC61 - Pierścień Glyda; RC61-B - Uszczelka otworu; DxdxL - Kod materiału
