Uszczelnienie złożone TPM

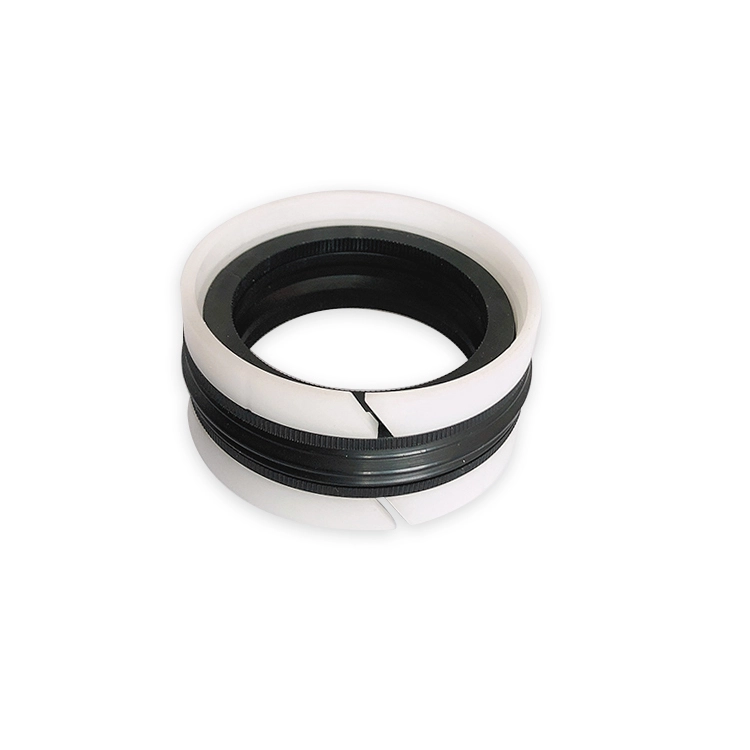

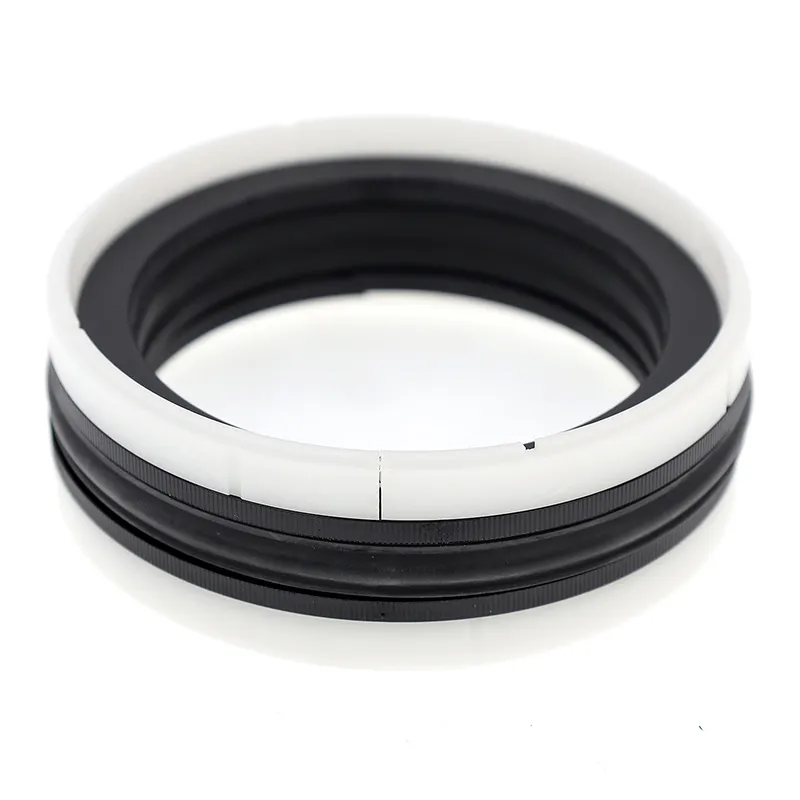

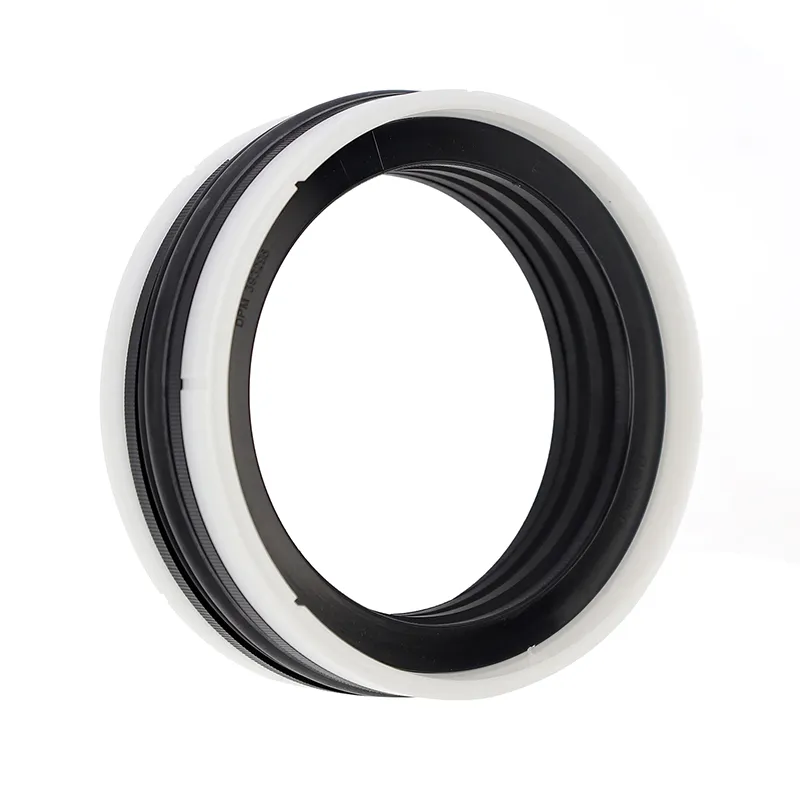

Połączone uszczelnienie tłoka (otwóru) TPM to pięcioelementowy zespół kompresyjnego uszczelnienia tłoka składający się z profilowanego gumowego elementu uszczelniającego, dwóch pierścieni ustalających i dwóch pierścieni prowadzących. Konstrukcja rowków skutecznie zapobiega odkształceniom podczas montażu i nadaje się do dwukierunkowego uszczelniania tłoka ciśnieniowego.

Cechy:

1. Doskonałe uszczelnienie, wysoka niezawodność i zwarta konstrukcja;

2. Brak ingerencji w luzy promieniowe;

3. Prosta instalacja, zintegrowane mocowanie tłoka;

4. Specjalna geometria elementu uszczelniającego NBR zapobiega odkształceniom w rowku podczas montażu.

Obowiązujące warunki pracy (wartości graniczne nie powinny pojawiać się jednocześnie)

Wybór materiału

1. Materiał pierścienia gumowego: nitryl R01

2. Materiał pierścienia ustalającego: nylon PA/polioksymetylen (POM)

3. Materiał pierścienia prowadzącego: Nylon PA/polioksymetylen (POM)/politetrafluoroetylen (PTFE)

Przykład zamówienia

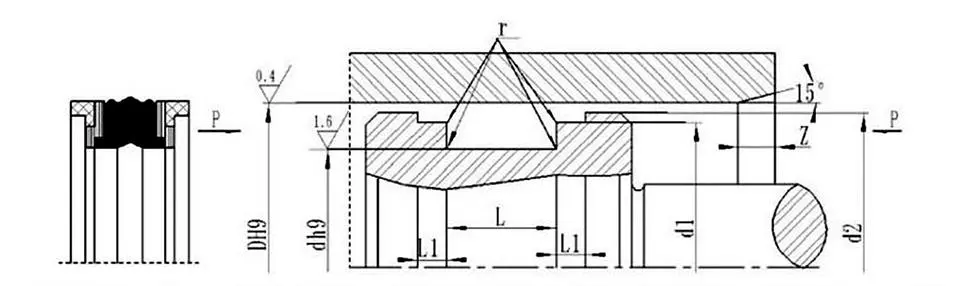

Zamów model TPM-80x60x22,4 Średnica cylindra x średnica rowka x szerokość rowka (L)
