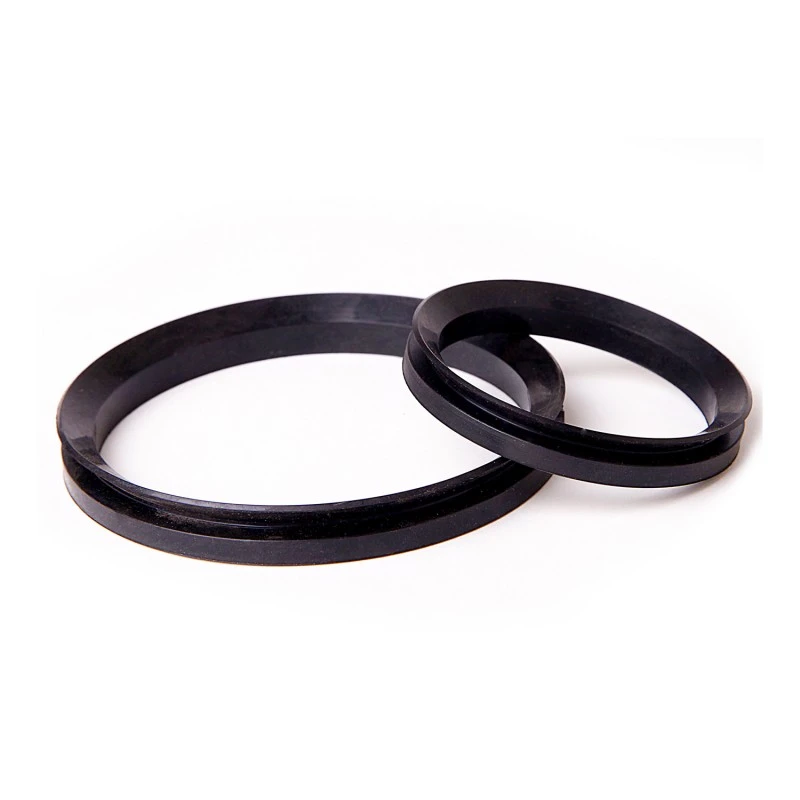

Uszczelnienia wodne VA VS

Uszczelnienia wodne VA VS służą do uszczelniania względnych powierzchni obrotowych, zapobiegając przedostawaniu się wody, kurzu, smaru i innych zanieczyszczeń zewnętrznych do obszaru łożyska lub układu uszczelniającego, chroniąc w ten sposób układ uszczelniający. Można je stosować w większości zastosowań łożyskowych oraz jako uszczelnienie wtórne w trudnych warunkach, w których uszczelnienie główne jest podatne na awarie. W przypadku temperatur przekraczających 100 stopni Celsjusza należy zastosować fluorogumę.

Wyślij zapytanie

Opis produktu

Cechy

1. Łatwy w montażu, można go normalnie rozciągnąć i mocno przytrzymać na wale dzięki elastyczności gumy.

2. Niski nacisk na wargę i dobra odporność na zużycie.

3. Pozwala na pewien stopień mimośrodu wału.

4. Skutecznie zapobiega wnikaniu pyłów, proszków, wody i ich mieszanin.

a-podłoże b-warga uszczelniająca C-talia

Sekcja	Nazwa	Prędkość	Temperatura	Ciśnienie	Średni	Dostępny asortyment
	VA	15 m/s	35 ~ + 100 (NBR) -20 ~ + 180 (FKM)	0.03	Olej hydrauliczny, emulsje, woda, smar itp.	3 ~ 6000 mm
	VS	15 m/s	35 ~ + 100 (NBR) -20 ~ + 180 (FKM)	0.03	Olej hydrauliczny, emulsje, woda, smar itp.	12 ~ 200 mm

Schemat ideowy uszczelnienia wodnego w kształcie litery V

Zalecana chropowatość powierzchni ciernych

Ra(μm)	Prędkość liniowa (m/s)	Średni
0,4-0,8	>10	Olej, woda
0,8-1,6	5-10	Rozpryskany olej, rozpryskana woda, smar
1,6-2,0	1-5	Tłuszcz, kurz, rozpryski wody
2,0-2,5	<1	Tłuszcz, kurz

Uwaga: Jakość powierzchni nie może przekraczać Ra 0,05 μm.

Dane techniczne VA i tabela wymiarów rowków

Numer produktu	dł	d2	d3	B1	d	C	B	A
Va3	2,7 ~ 3,5	d1+1	d1+4	2,5±0,3	2.5	1.5	3	2.1
Va4	3,5 ~ 4,5		d1+6	3±0,4	3.2	2	3.7	2.4
Va5	4,5 ~ 5,5				4
W6	5,5 ~ 6,5				5
Va7	6,5 ~ 8				6
Va8	8 ~ 9,5				7
Va10	9,5 ~ 11,5		d1+9	4,5±0,6	9	3	5.5	3.4
Wa12	11,5 ~ 12,5				10.5
Wa14	13,5 ~ 15,5				12.5
Wa16	15,5 ~ 17				14
W18	17,5 ~ 19				16
Va20	19 ~ 21	d1+2	d1+12	6±0,8	18	4	7.5	4.7
Wa22	21 ~ 24				20
Wa25	24 ~ 27				22
Wa28	27 ~ 29				25
Va30	29 ~ 31				27
Wa32	31 ~ 33				29
Va35	33 ~ 36				31
Va38	36 ~ 38				34
Va40	38 ~ 43		d1+15	7±1	36	5	9	5.5
Va45	43 ~ 48				40
Va50	48~53				45
Va55	53 ~ 58				49
Va60	58 ~ 63				54
Va65	63 ~ 68				58
Va70	68 ~ 73	d1+3	dl+18	9±1,2	63	6	11	6.8
Va75	73 ~ 78				67
Va80	78~83				72
Wa85	83 ~ 88				76
Va90	88 ~ 93				81
Va95	93 ~ 98				85
Va100	98 ~ 105				90

Numer produktu	dł	d2	d3	BI	d	C	B	A
Wal10	105 ~ 115	d1+4	d1+21	10,5±1,5	99	7	12.8	7.9
Va120	115 ~ 125				108
Va130	125 ~ 135				117
Va140	135 ~ 145				126
Va150	145 ~ 155				135
Va160	155 ~ 165		d1+24	12±1,8	144	8	14.5	9
Va170	165 ~ 175				153
Va180	175 ~ 185				162
Va190	185 ~ 195				171
Va200	190 ~ 210	d1+10	d1+45	20±4	180	15	25	14.3
Va220	210 ~ 235				198
Va250	235~265				225
Va275	265 ~ 290				247
Va300	290 ~ 310				270
Va325	310 ~ 335				292
Va350	335 ~ 365				315
Va375	365 ~ 390				337
Va400	390 ~ 430				360
Va450	430~480				405
Va500	480~530				450
Va550	530 ~ 580				495
Va600	580 ~ 630				540
Va650	630 ~ 665				600
Va700	665 ~ 705				630
Va725	705 ~ 745				670
Va750	745~785				705
Va800	785 ~ 830				745
Va850	830 ~ 875				785
Va900	875 ~ 920				825
Va950	920 ~ 965				865
Va1000	965 ~ 1015				910

Uwaga: dostępne są produkty o długości do 6000 mm.

Specyfikacje VS i tabela wymiarów rowków

Numer produktu	dł	d2	d3	B1	d	C	B	A
Vs12	11,5 ~ 13,5	dl+1	dl+9	6,7±0,6	10.5	3	7.7	5.6
Vs14	13,5 ~ 15,5				12.5
Vs16	15,5 ~ 17,5				14
Vs18	17,5 ~ 19				16
Vs20	19 ~ 21	dl+2	dl+12	9±0,8	18	4	10.5	7.9
Vs22	21 ~ 24				20
Vs25	24 ~ 27				22
Vs28	27 ~ 29				25
Vs30	29 ~ 31				27
Vs32	31 ~ 33				29
Vs35	33 ~ 36				31
Vs38	36 ~ 38				34
Vs40	38-43	d1+2	dl+15	11±1	36	5	13	9.5
Vs45	43 ~ 48				40
Vs50	48~53				45
Vs55	53 ~ 58				49
Vs60	58 ~ 63				54
Vs65	63 ~ 68				58
Vs70	68 ~ 73	dl+3	dl+18	13,5±1,2	63	6	15.5	11.3
Vs75	73 ~ 78				67
Vs80	78~83				72
Vs85	83 ~ 88				76
Vs90	88 ~ 93				81
Vs95	93 ~ 98				85
Vs100	98 ~ 105				90
Vs110	105 ~ 115	d1+4	d1+21	15,5±1,5	99	7	18	13.1
Vs120	115 ~ 125				108
Vs130	125 ~ 135				117
Vs140	135 ~ 145				126
Vs150	145 ~ 155				135
Vs160	155 ~ 165		d1+24	18±1,8	144	8	20.5	15
Vs170	165 ~ 175				153
Vs180	175 ~ 185				162
Vs190	185 ~ 195				171
Vs199	195 ~ 210				180

Uwaga: Jeżeli wymagane specyfikacje nie są wymienione w tej tabeli, prosimy o kontakt z naszą firmą.
