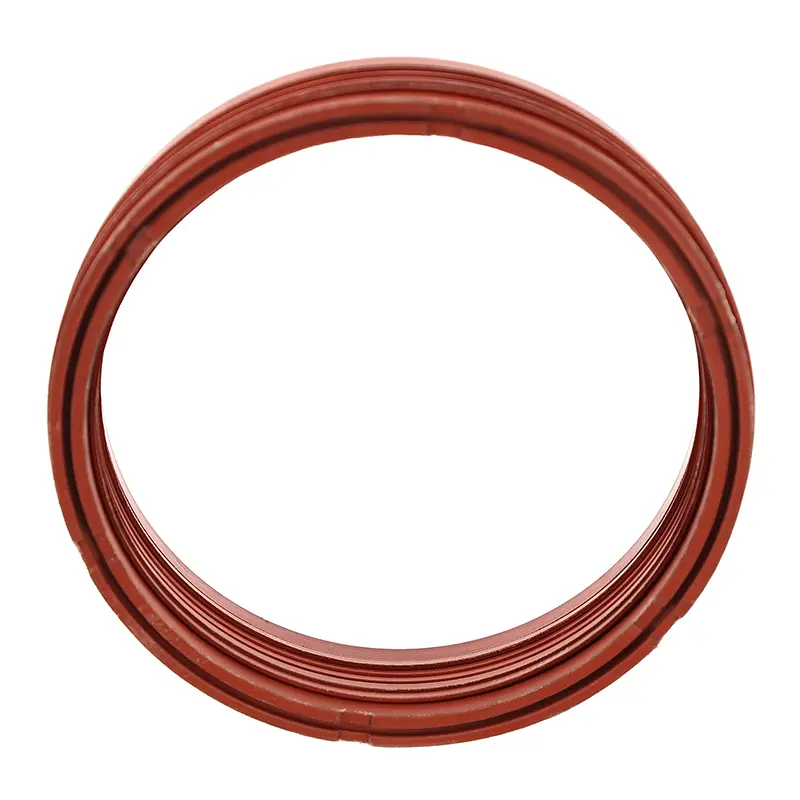

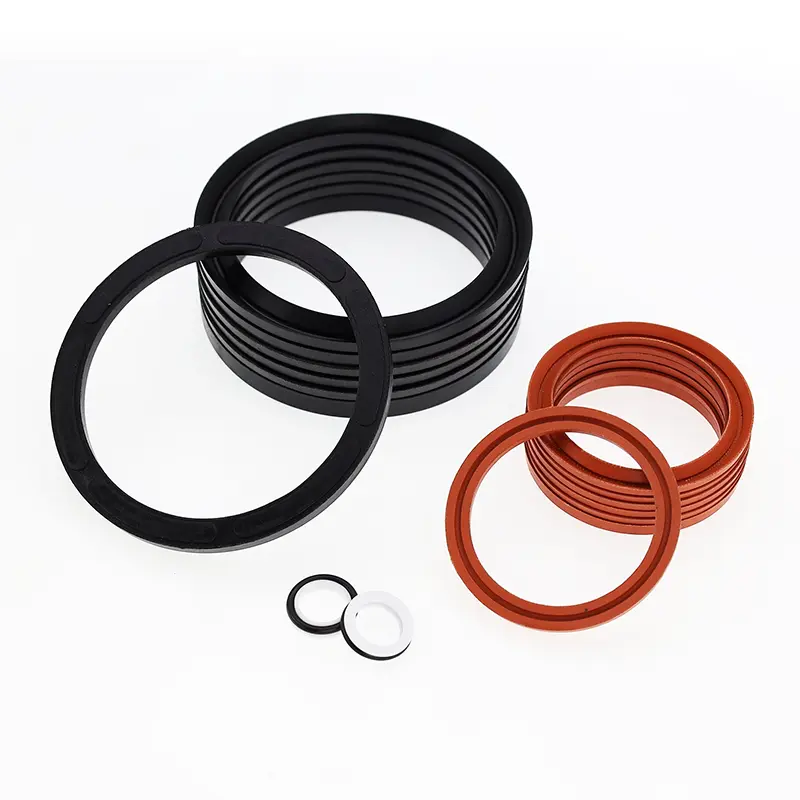

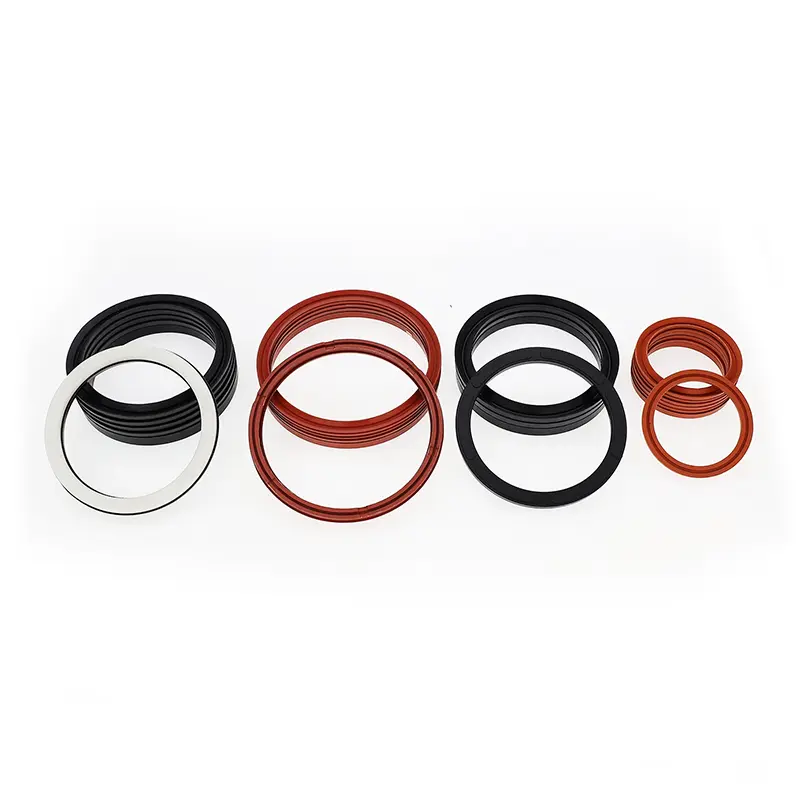

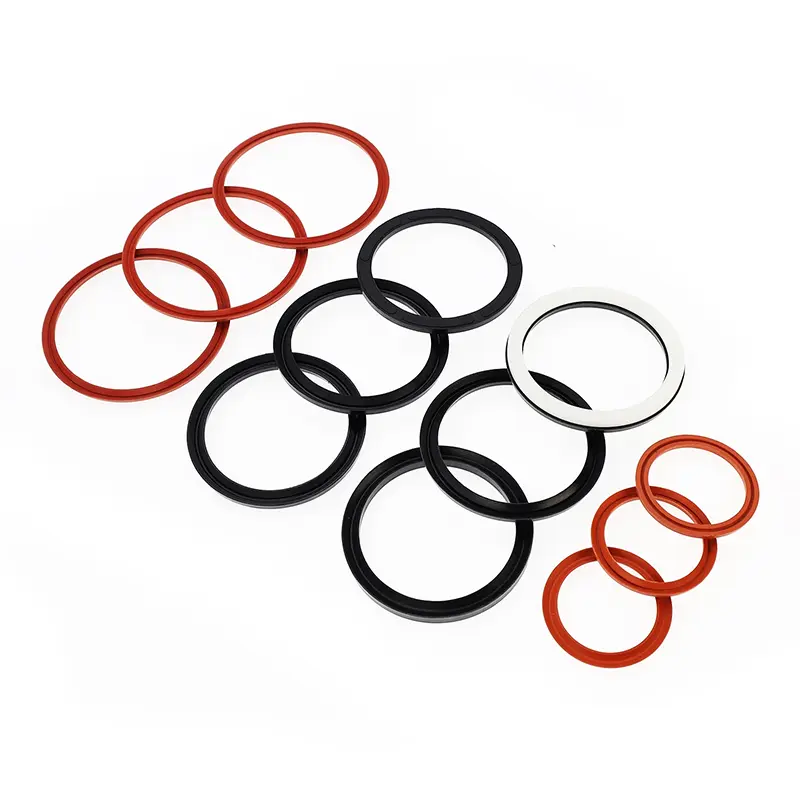

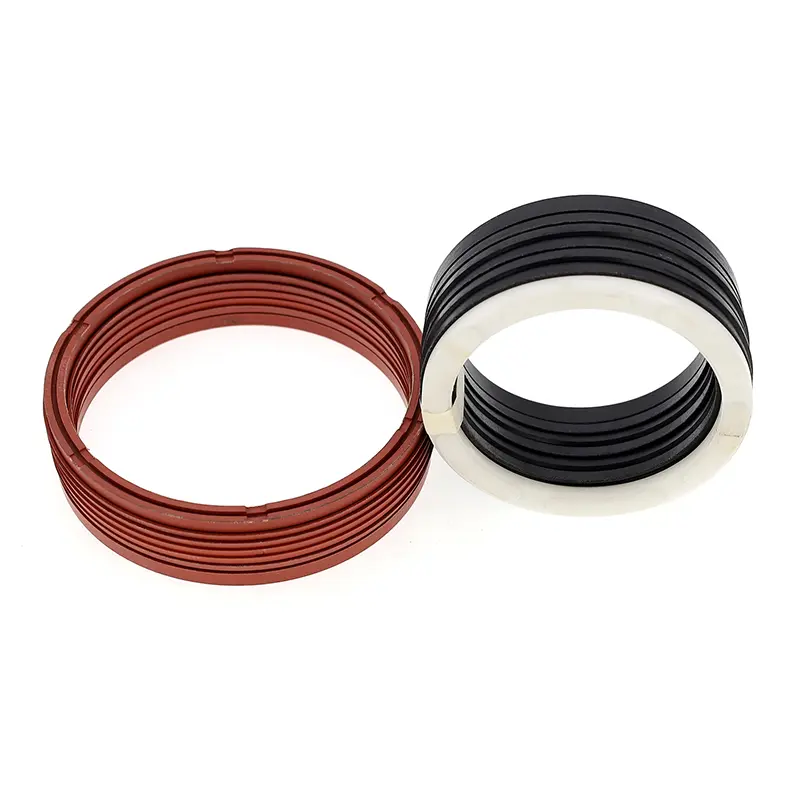

Uszczelnienie kombinowane w kształcie litery V do tłoczysk składa się z zestawu (co najmniej trzech) pierścieni uszczelniających w kształcie litery V, pierścienia dociskowego i pierścienia podporowego. Nadaje się do jednokierunkowego uszczelniania ciśnieniowego w zastosowaniach hydraulicznych o ruchu posuwisto-zwrotnym. Podczas montażu należy zastosować smar kompatybilny z materiałem uszczelniającym. Nie można go montować w monolitycznym (zamkniętym) rowku.
Cechy:
1. Dostępna jest szeroka gama materiałów, umożliwiająca optymalne dopasowanie do różnych zastosowań.
2. Nadaje się do stosowania w trudnych warunkach pracy, dostosowując się do praktycznie wszystkich mediów i wymagających warunków.
3. Długa żywotność, odpowiednia do uszczelek bezolejowych (przy odpowiednim doborze materiału).
4. Regulowaną skuteczność uszczelnienia i tarcie można uzyskać regulując uszczelkę, a wymiar osiowy można regulować dodając lub usuwając pierścienie uszczelniające w kształcie litery V.
5. Skuteczny nawet przy złej jakości powierzchni uszczelniającej.
Obowiązujące warunki pracy (wartości ekstremalne nie powinny pojawiać się jednocześnie)
|
Ciśnienie MPa |
Temperatura ℃ |
Prędkość m/s |
Średni |
|||
|
≤60 |
-35~+100 (kauczuk nitrylowy lub kauczuk nitrylowy) |
-20~+200 (fluoroguma lub tkanina z fluorogumy) |
-200~+260 (PTFE) |
≤0,5 (guma lub guma wzmocniona tkaniną) |
≤15 (PTFE) |
Prawie wszystkie media (rozsądny wybór kombinacji materiałów) |
Przybory
1. Materiały pierścienia dociskowego: PTFE, tkanina z kauczuku nitrylowo-butadienowego (NBR), tkanina z gumy fluorowo-butadienowej, nylon, polioksymetylen
2. Materiały pierścieni V: PTFE, tkanina z kauczuku nitrylowo-butadienowego (NBR), guma fluorowa, tkanina z gumy fluorowo-butadienowej, poliuretan
3. Materiały pierścienia nośnego: tkanina z gumy nitrylowo-butadienowej, tkanina z gumy fluorowo-butadienowej, nylon, polioksymetylen, PTFE
Przykład zamówienia
|
Model |
Tworzywo |
Obowiązujący zakres |
Opieczętowanie |
|
RC15-A |
Pierścień typu V: tkanina NBR, pierścień dociskowy, pierścień nośny: tkanina NBR/PA/POM/PTFE |
Normalna temperatura, wysokie ciśnienie |
Dobry |
|
RC15-B |
Pierścień typu V: tkanina FKM, pierścień dociskowy, pierścień nośny: tkanina FKM/PTFE |
Wysoka temperatura, wysokie ciśnienie |
Dobry |
|
RC15-C |
Pierścień typu V: NBR, pierścień dociskowy, pierścień nośny: tkanina NBR/PA/POM/PTFE |
Normalna temperatura, średnie i niskie ciśnienie |
Doskonały |
|
RC15-D |
Pierścień typu V: FKM, pierścień dociskowy, pierścień nośny: tkanina FKM/PTFE |
Wysoka temperatura, średnie i niskie ciśnienie |
Doskonały |
|
RC15-E |
Pierścień typu V: kombinacja tkaniny NBR + NBR, pierścień dociskowy, pierścień nośny: tkanina NBR/PA/POM/PTFE |
Normalna temperatura, średnie i wysokie ciśnienie |
Bardzo dobry |
|
RC15-F |
Pierścień typu V: kombinacja tkaniny FKM + FKM, pierścień dociskowy, pierścień nośny: tkanina FKM/PTFE |
Wysoka temperatura, średnie i wysokie ciśnienie |
Bardzo dobry |
|
RC15-G |
Pierścień typu V, pierścień dociskowy, pierścień nośny: PTFE1/PTFE2/PTFE3/PTFE4 |
Media korozyjne w wysokiej temperaturze i pod wysokim ciśnieniem |
Normalna |
|
RC15-H |
Pierścień V: PU, pierścień dociskowy, pierścień nośny: PU/PA/POM/PTFE |
Normalna temperatura, średnie i wysokie ciśnienie |
Bardzo dobry |

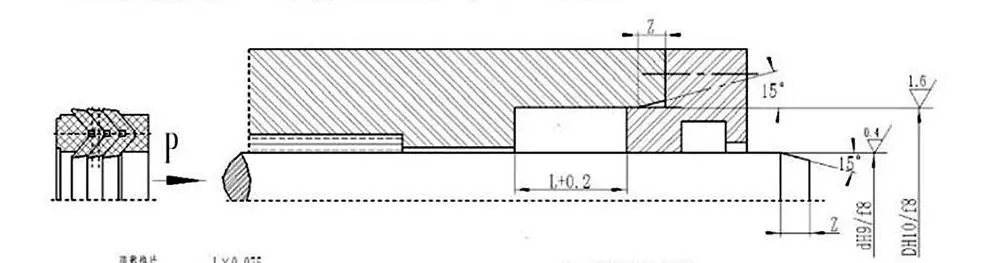

Przepisy dotyczące fazowania instalacji
|
Średnica pręta d |
Długość fazy Zmin |
|
0 ~ 100 |
5 |
|
101 ~ 200 |
7.5 |
|
200 ~ 500 |
10 |
|
> 500 |
12.5 |
Uszczelki w kształcie litery V można regulować w wymiarze osiowym poprzez regulację uszczelki w celu uzyskania optymalnej szczelności i tarcia. Początkowe zużycie po długotrwałej eksploatacji można wydłużyć poprzez regulację wymiaru osiowego. Zalecana konstrukcja regulowanego wymiaru osiowego wnęki uszczelnienia to 1,025L, z zakresem regulacji 7,5%L.
