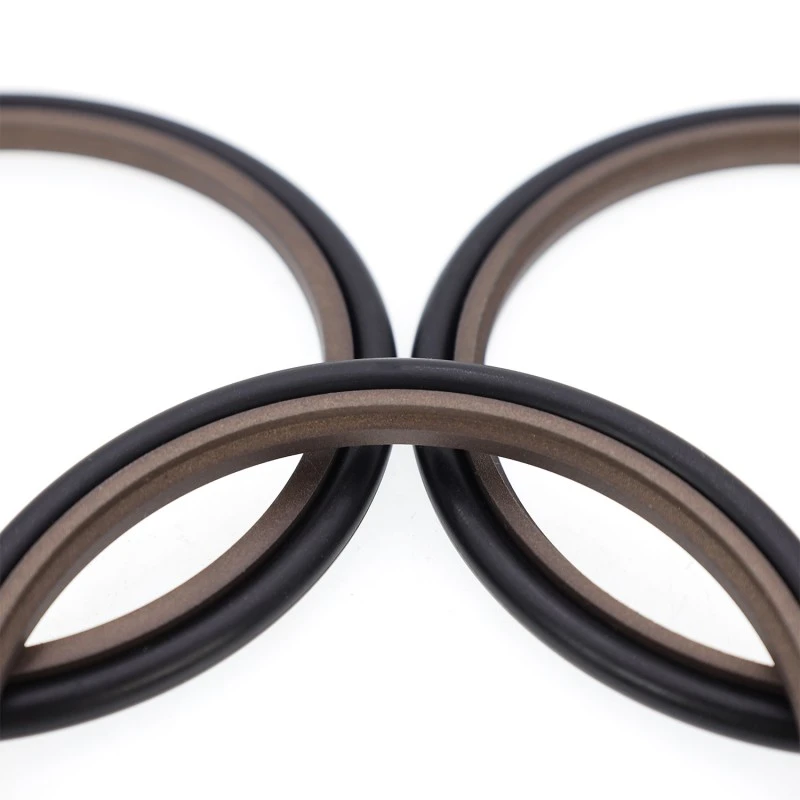

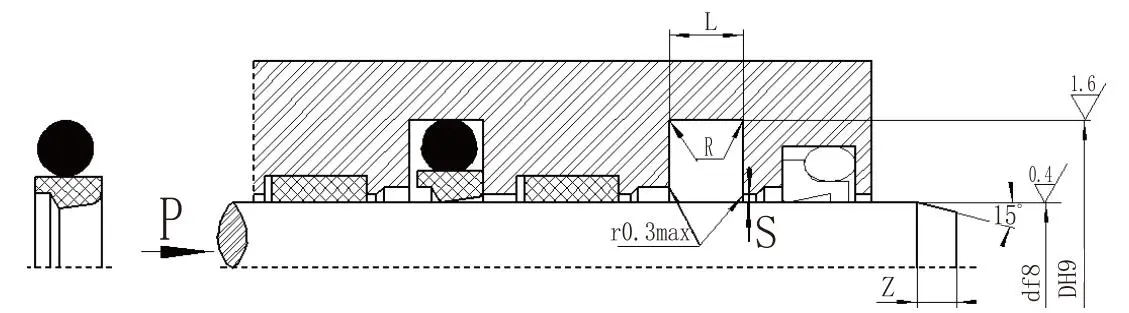

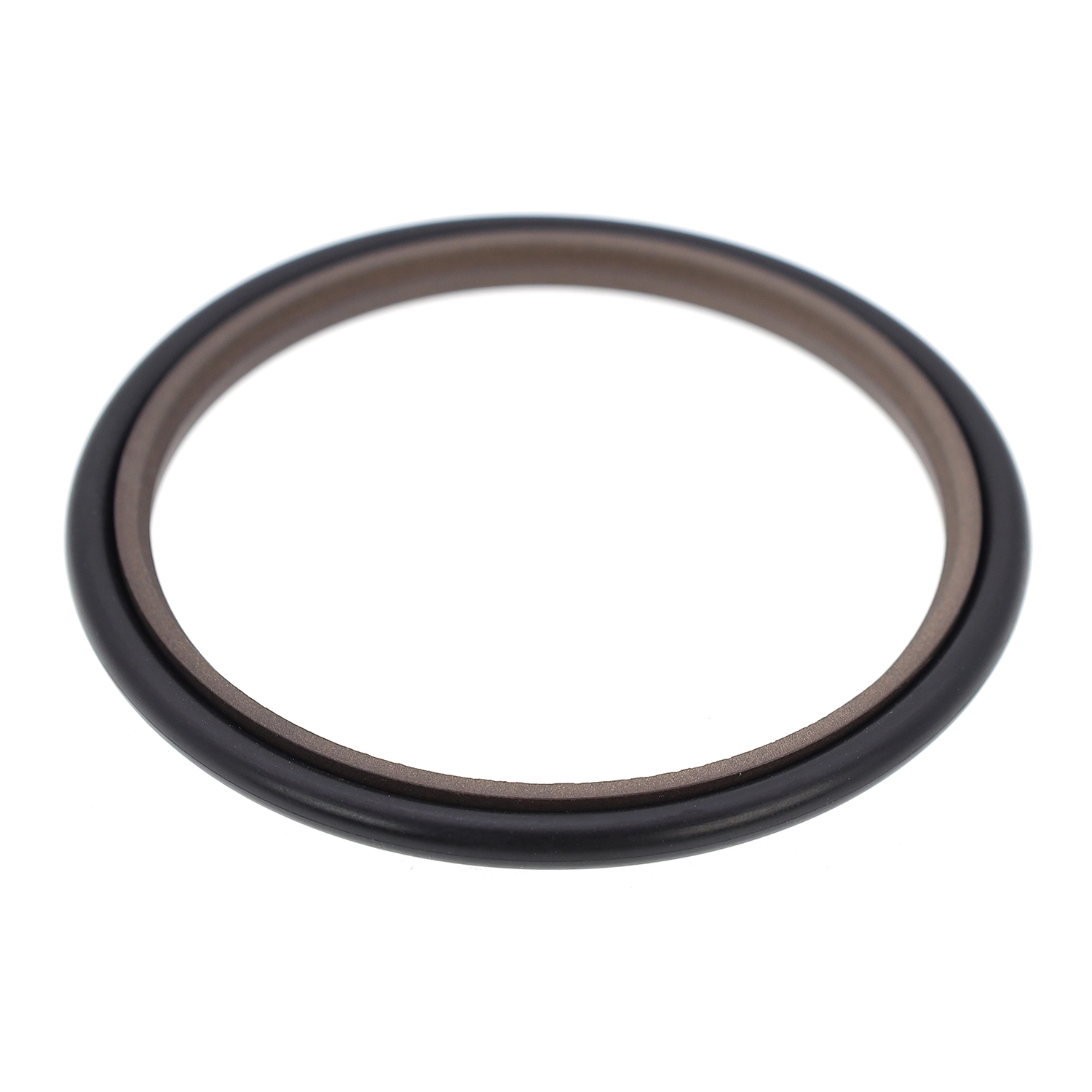

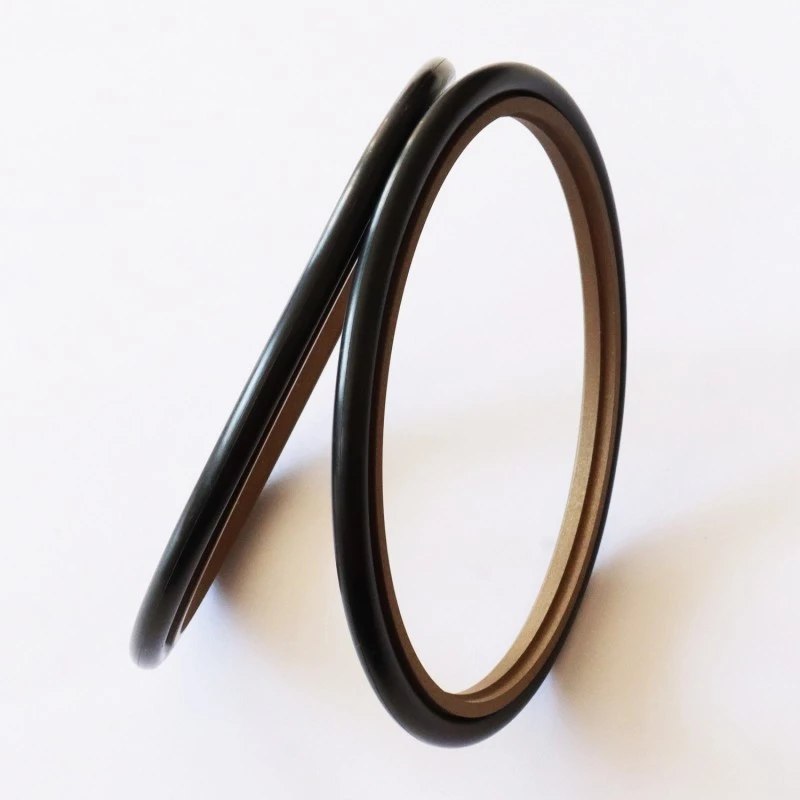

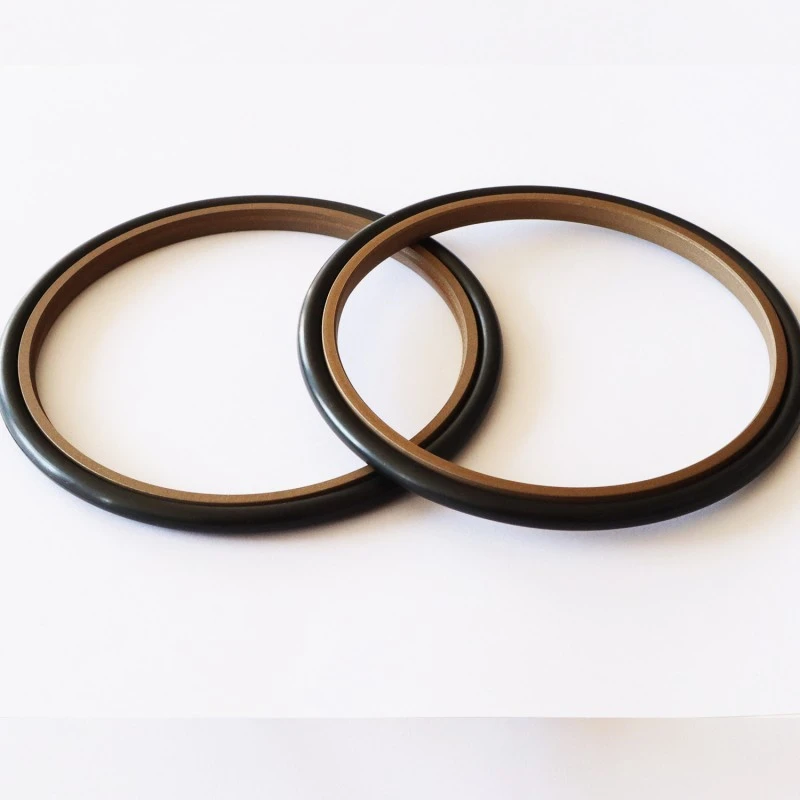

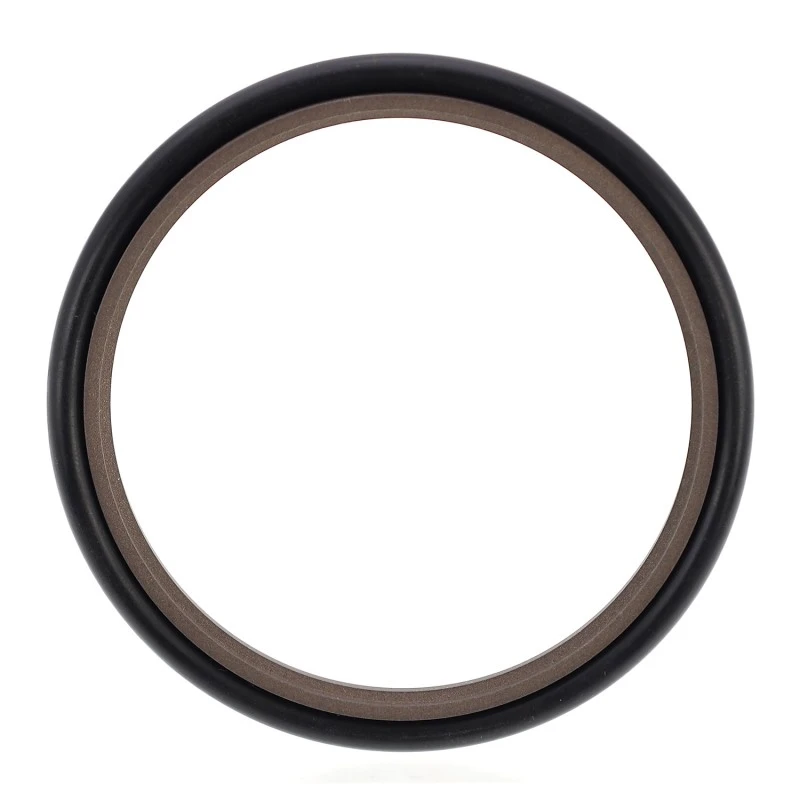

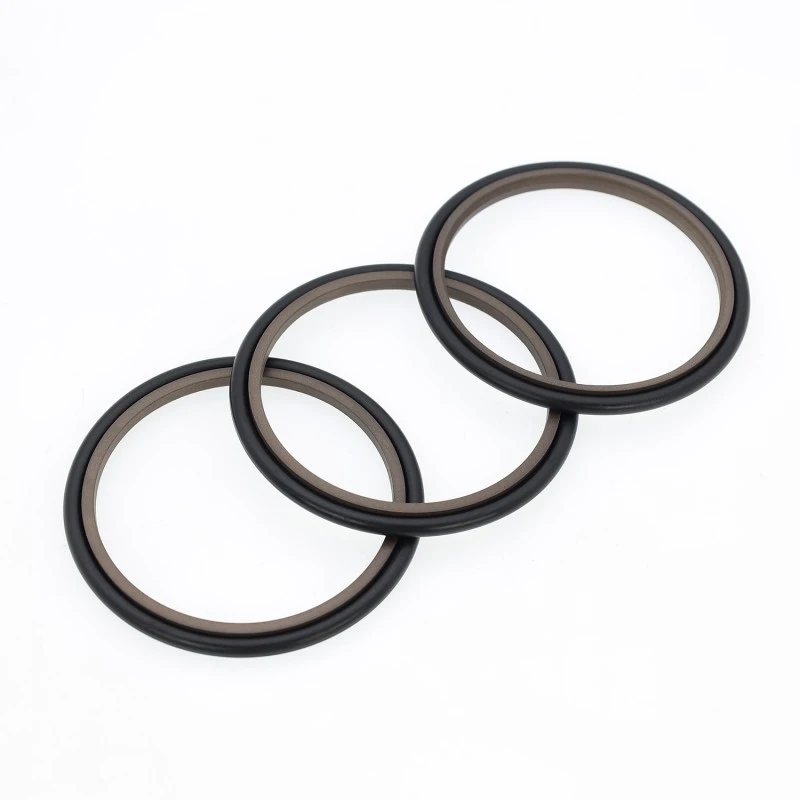

Uszczelnienie stopniowe składa się ze stopniowanego pierścienia uszczelniającego wypełnionego PTFE i pierścienia typu O-ring, odpowiedniego do jednokierunkowego uszczelniania ciśnieniowego w zastosowaniach hydraulicznych o ruchu posuwisto-zwrotnym. O-ring zapewnia siłę promieniową i kompensuje zużycie pierścienia uszczelniającego. Zwykle stosuje się go w połączeniu z pierścieniem prowadzącym. W przypadku prętów o średnicy mniejszej niż 30 mm należy zastosować konstrukcję rowka dzielonego (otwartego).
Cechy:
1. Niskie tarcie, niski opór rozruchowy, płynny ruch, równe tarcie dynamiczne i statyczne oraz brak pełzania;
2. Stabilność pod wysokim ciśnieniem pod ciśnieniem i w trudnych warunkach;
3. Długa żywotność, odpowiednia do uszczelek bezolejowych;
4. Nadaje się do uszczelniania mediów o niskiej lepkości, takich jak woda;
Obowiązujące warunki pracy (wartości ekstremalne nie powinny pojawiać się jednocześnie)
|
Ciśnienie MPa |
Temperatura ℃ |
Prędkość m/s |
Średni |
|
≤60 |
-35~+100 (pasujący O-ring NBR) |
≤6 |
Mineralny olej hydrauliczny, płyn opóźniający palenie (HFA/HFB), woda itp. |
|
-20~+200 (pasujący O-ring FKM) |
Wybór materiału
1. Dostępne materiały na pierścienie uszczelniające: R01 Kauczuk nitrylowo-butadienowy (NBR), RO2 Kauczuk fluorowy (FKM) itp.
2. Materiały pierścieni uszczelniających: PTFE2, PTFE3, PTFE4, PU itp.
Przykład zamówienia
Zamów model: RC11-40x55.1x6.3-PTFE3-R01
Zamów model: RC11-B-40x55.1x6.3-PTFE3-RO2 Model: Średnica pręta x średnica rowka x szerokość rowka PTFE3 (zmodyfikowany PTFE) Kod materiału: R01, R02 - Kod materiału pierścienia uszczelniającego
