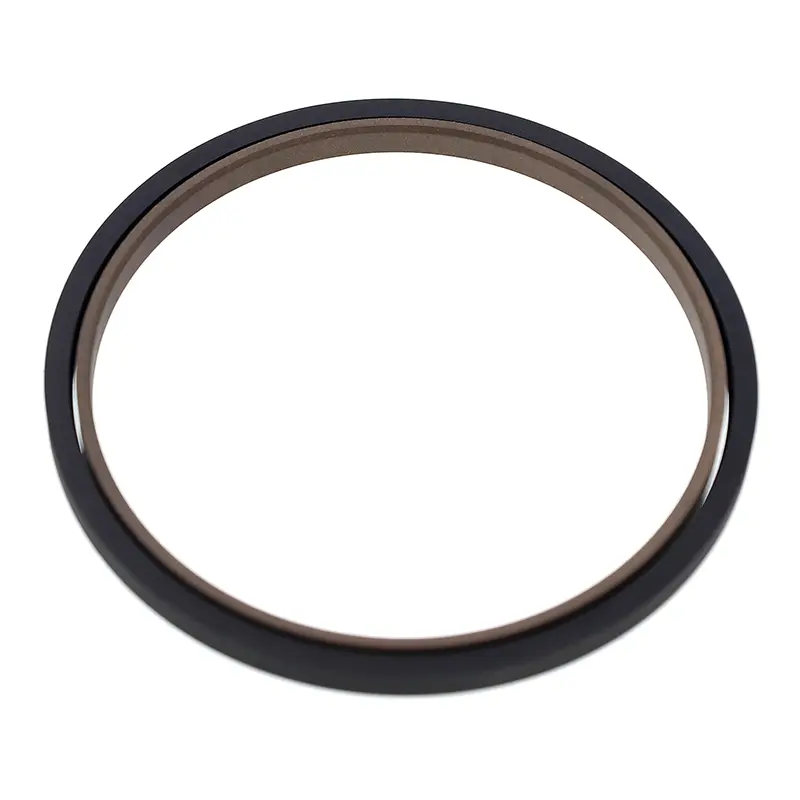

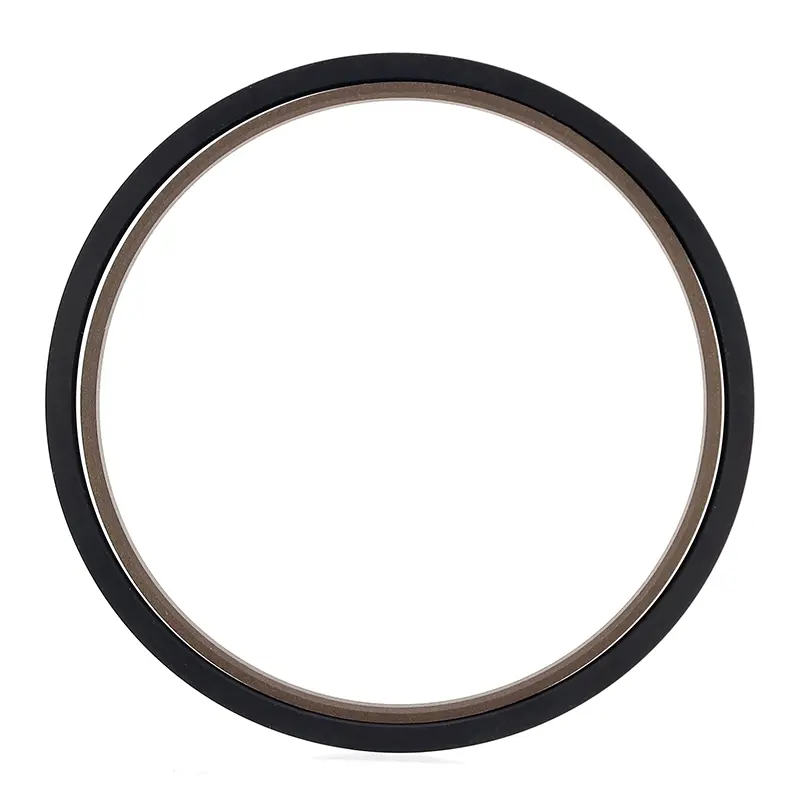

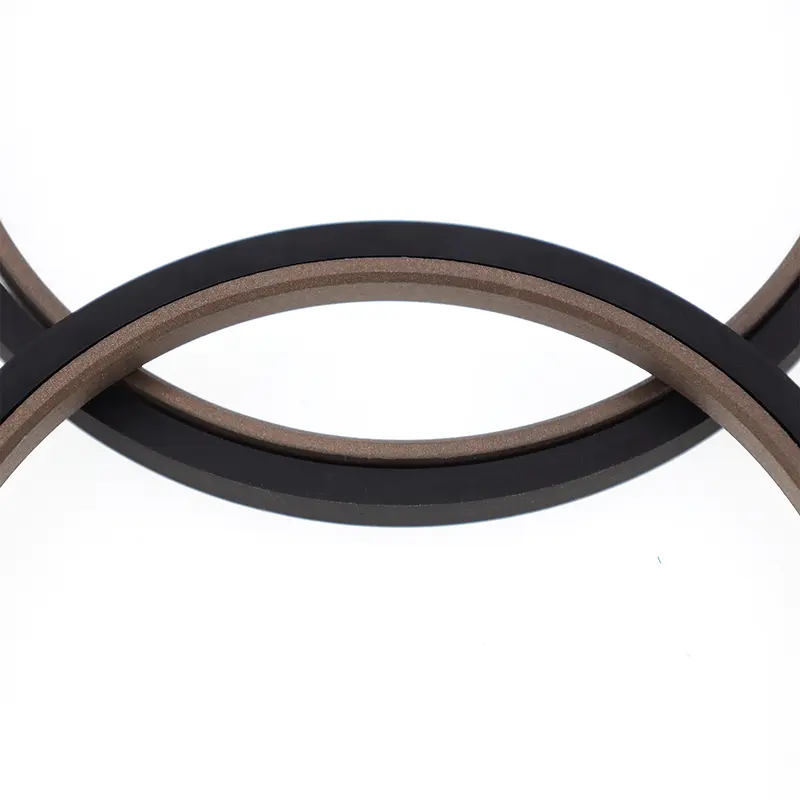

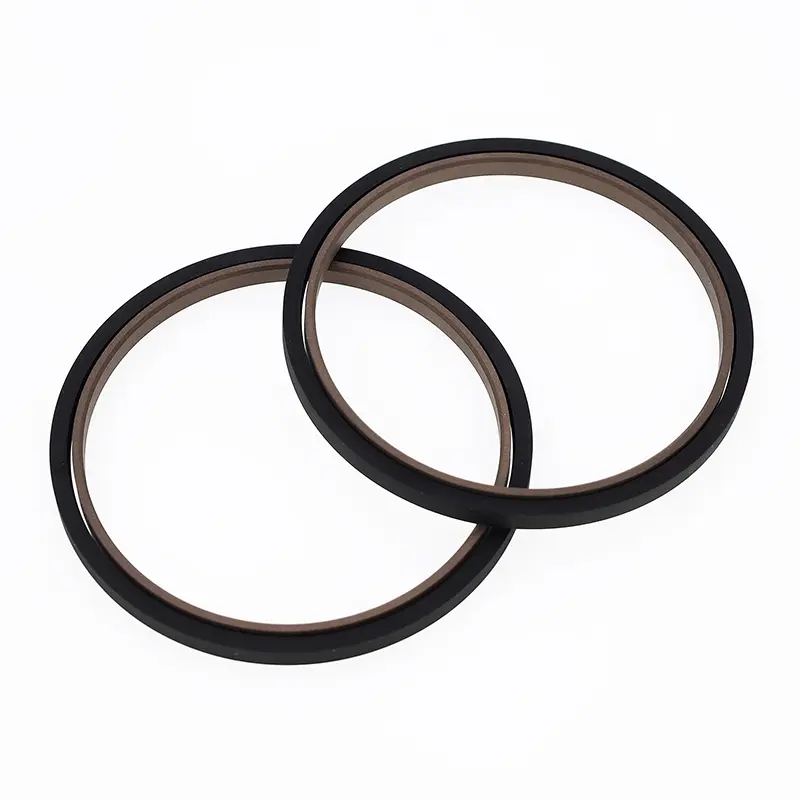

Prostokątne uszczelnienie kombinowane do tłoczysk składa się z prostokątnego pierścienia uszczelniającego wypełnionego PTFE i prostokątnego pierścienia gumowego. Nadaje się do dwukierunkowego uszczelniania ciśnieniowego w zastosowaniach hydraulicznych i pneumatycznych o ruchu posuwisto-zwrotnym. Pierścień prostokątny zapewnia siłę promieniową i kompensuje zużycie pierścienia uszczelniającego. W przypadku prętów o średnicy mniejszej niż 30 mm należy zastosować konstrukcję rowka dzielonego (otwartego).
Cechy:
1. Niskie tarcie, niski opór rozruchowy, płynny ruch, równe tarcie dynamiczne i statyczne oraz brak pełzania;
2. Uszczelnienie dwufunkcyjne do zastosowań hydraulicznych i pneumatycznych, odpowiednie do dwukierunkowego uszczelniania ciśnieniowego;
3. Długa żywotność, odpowiednia do smarowania bezolejowego;
4. Kompaktowa konstrukcja ułatwiająca instalację i konserwację.
Obowiązujące warunki pracy (wartości ekstremalne nie powinny pojawiać się jednocześnie)
|
Ciśnienie MPa |
Temperatura ℃ |
Prędkość m/s |
Średni |
Szczelina wytłaczana Smaks |
|
≤40 |
-35~+100 (pasujący prostokątny pierścień NBR) |
≤4 |
Mineralny olej hydrauliczny, płyn opóźniający palenie (HFA/HFB), woda, gaz itp. |
0,4 (<25MPA) |
|
-20~+200 (pasujący pierścień prostokątny FKM) |
0,2 (<40MPA) |
Wybór materiału
1. Dostępne materiały prostokątne: kauczuk nitrylowy R01 (NBR), kauczuk fluorowy RO2 (FKM) itp.
2. Materiały pierścieni uszczelniających: PTFE2, PTFE3, PTFE4 (patrz opis materiału).
Przykład zamówienia

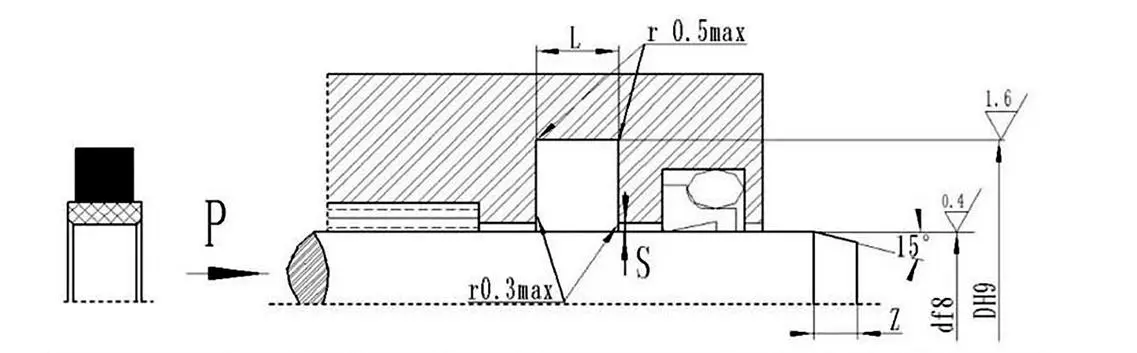

Zamów model SPN-d*DL-PTFE3-R01: Średnica pręta*Średnica dna rowka*Szerokość rowka
SPN Model PTFE3 – Kod materiału zmodyfikowanego PTFE R01 – Kod materiału pierścienia prostokątnego
