Wytrzymała uszczelka stopniowa

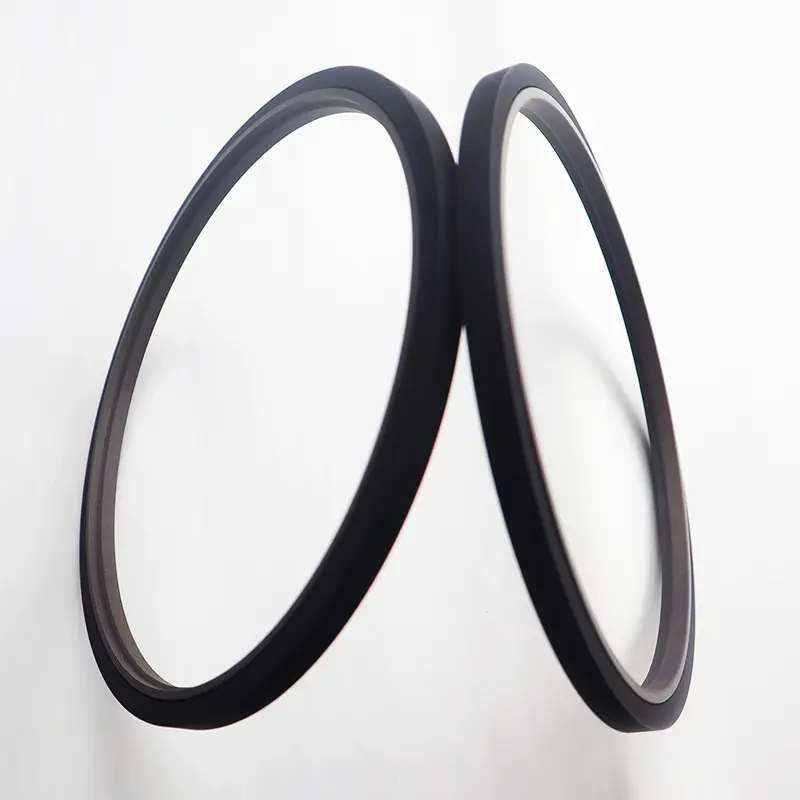

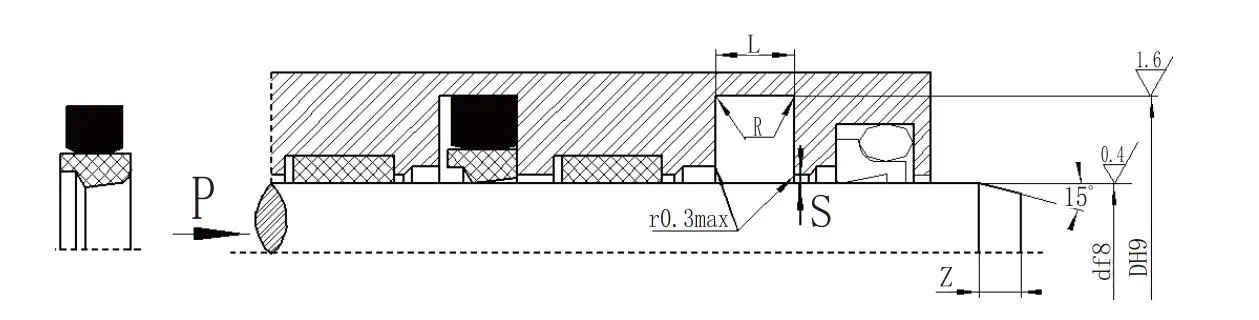

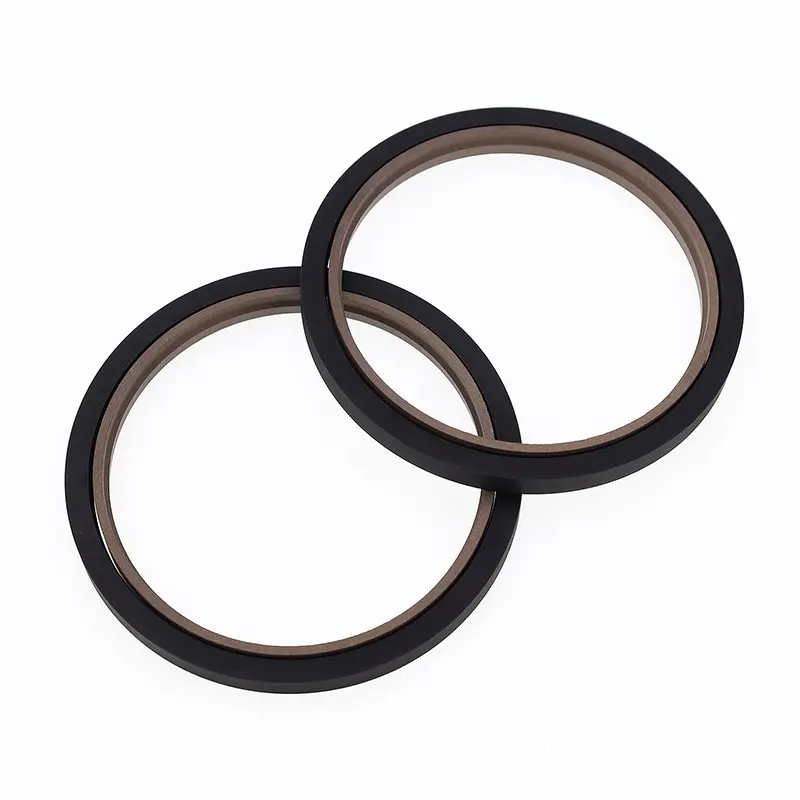

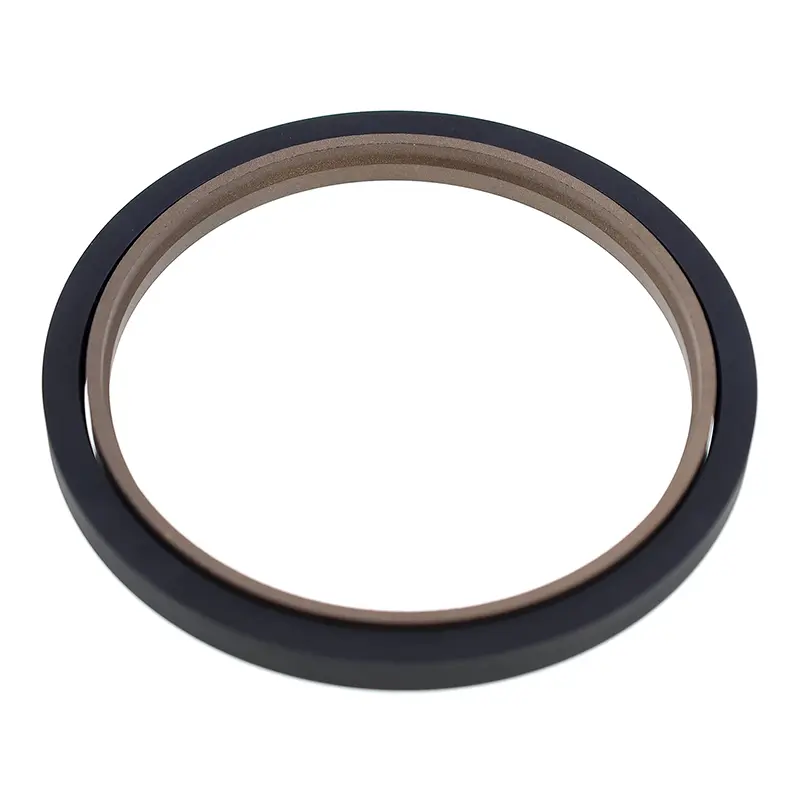

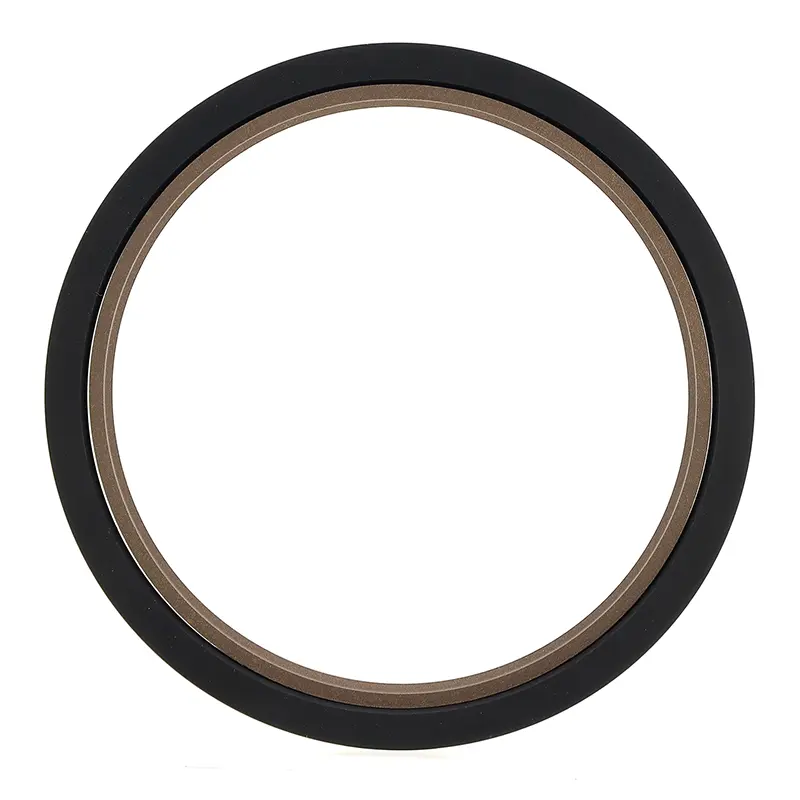

Wytrzymałe uszczelnienia stopniowe tłoczyska (Step Seals) składają się z stopniowanego pierścienia uszczelniającego wypełnionego PTFE i prostokątnego pierścienia gumowego. Nadają się do jednokierunkowego uszczelniania ciśnieniowego w zastosowaniach hydraulicznych o ruchu posuwisto-zwrotnym. Pierścień prostokątny zapewnia siłę promieniową i kompensuje zużycie pierścienia uszczelniającego. Zazwyczaj stosuje się je w połączeniu z pierścieniem prowadzącym. W przypadku prętów o średnicy mniejszej niż 30 mm należy stosować rowki dzielone (otwarte). Są powszechnie stosowane w ciężkich urządzeniach hydraulicznych.

Cechy:

1. Niskie tarcie, niski opór rozruchowy, płynny ruch, równe tarcie dynamiczne i statyczne oraz brak pełzania;

2. Stabilność pod wysokim ciśnieniem pod ciśnieniem i w trudnych warunkach;

3. Długa żywotność, odpowiednia do uszczelek bezolejowych;

4. Nadaje się do uszczelniania mediów o niskiej lepkości, takich jak woda.

Obowiązujące warunki pracy (wartości ekstremalne nie powinny pojawiać się jednocześnie)

Wybór materiału

1. Dostępne materiały pierścieni prostokątnych: kauczuk nitrylowy R01 (NBR), kauczuk fluorowy R02 (FKM) itp.

2. Materiały pierścieni uszczelniających: PTFE2, PTFE3, PTFE4, PU itp. (patrz opis materiału).

Przykład zamówienia

Zamów model: RC12 – 40 x 55 x 7,5 mm – PTFE3 – Model RO1 – średnica pręta x średnica rowka x szerokość rowka; PTFE3 – Zmodyfikowany kod materiału PTFE; R01 – Kod materiału pierścienia prostokątnego
