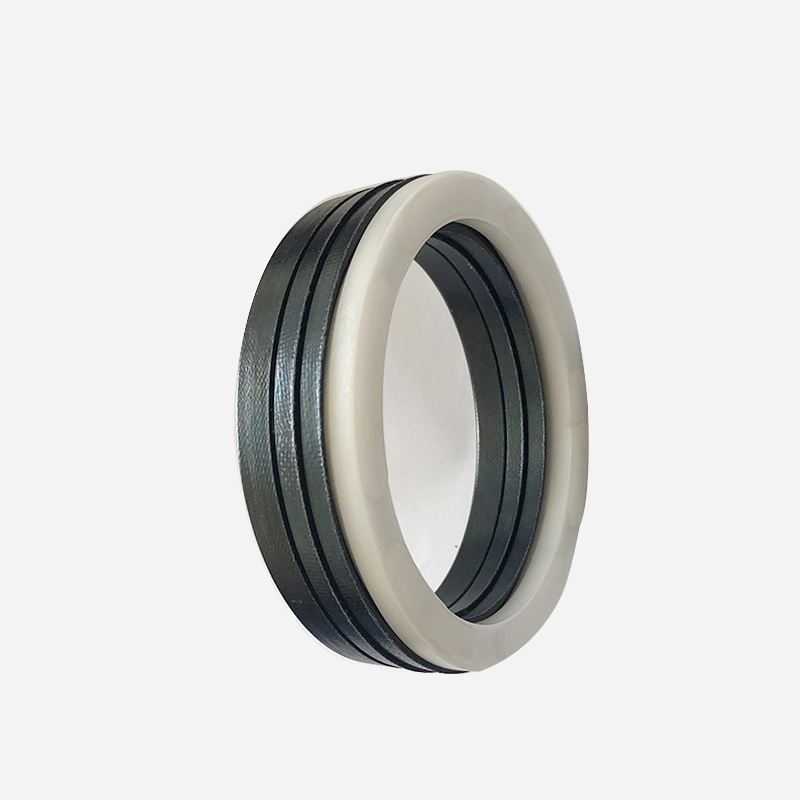

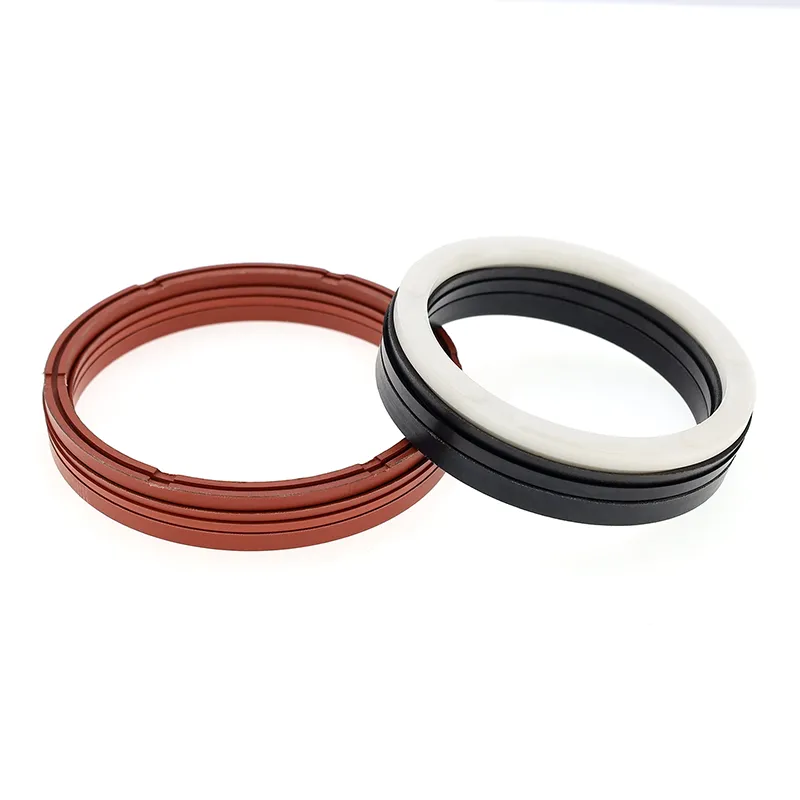

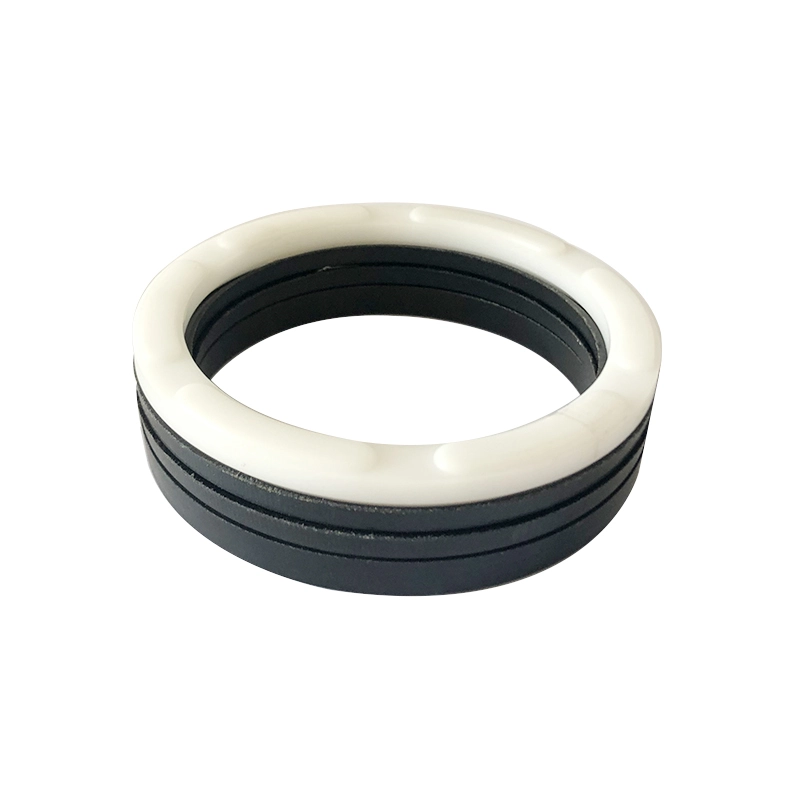

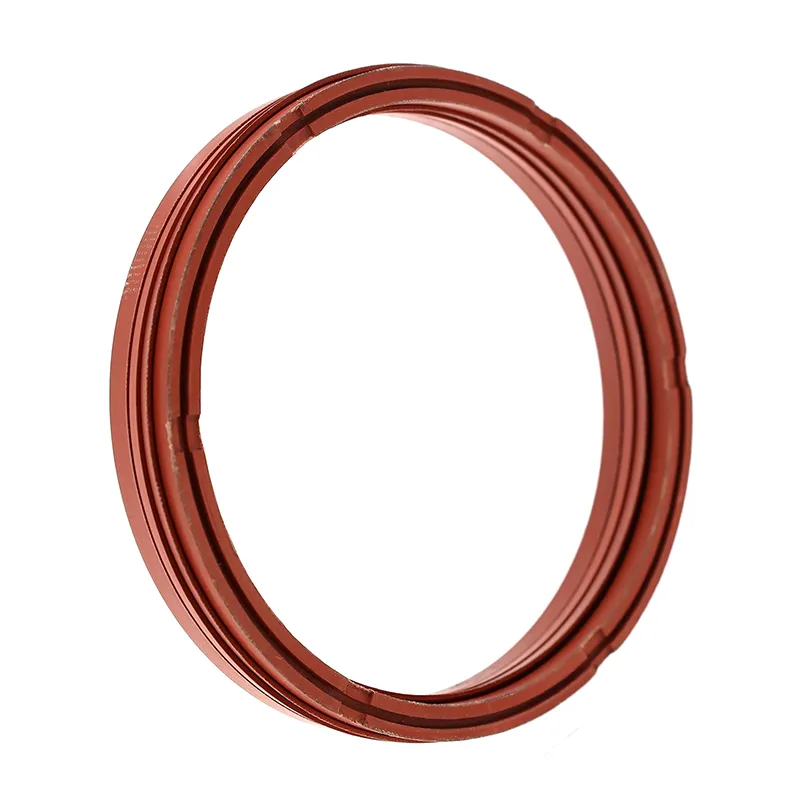

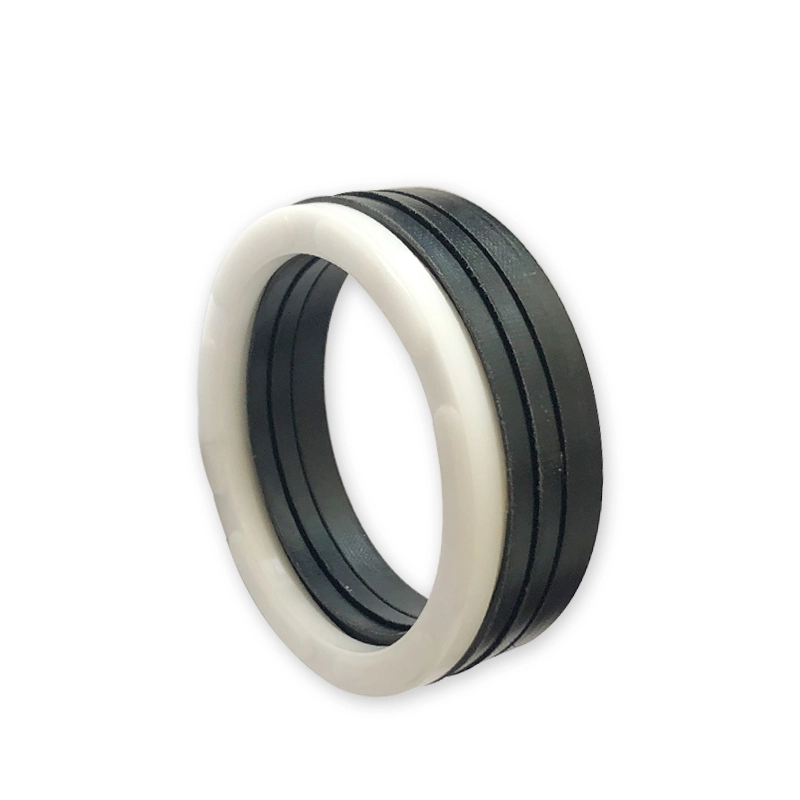

Uszczelnienie V-Set o dużej wytrzymałości składa się z zestawu pierścieni uszczelniających w kształcie litery V, pierścienia dociskowego i pierścienia podtrzymującego. Nadaje się do jednokierunkowego uszczelniania ciśnieniowego w zastosowaniach hydraulicznych o ruchu posuwisto-zwrotnym. Podczas montażu należy zastosować smar kompatybilny z materiałem uszczelniającym. Nie można go montować w obudowach integralnych (zamkniętych). Przeznaczony jest do uszczelniania tłoków przy średnich i dużych obciążeniach.
1. Dostępna jest szeroka gama materiałów, umożliwiająca optymalne dopasowanie do różnych zastosowań.
2. Nadaje się do stosowania w trudnych warunkach pracy, dostosowując się do praktycznie wszystkich mediów i wymagających warunków.
3. Długa żywotność, odpowiednia do smarowania bezolejowego (przy odpowiednim doborze materiału).
4. Regulowana skuteczność uszczelnienia: wymiar osiowy można regulować, dodając lub usuwając pierścienie typu V.
5. Skuteczny nawet przy złej jakości powierzchni uszczelniającej.
|
Ciśnienie MPa |
Temperatura ℃ |
Prędkość m/s |
Średni |
|||
|
≤60 |
-30~+100 (kauczuk nitrylowy lub kauczuk nitrylowy) |
-20~+200 (fluoroguma lub tkanina z fluorogumy) |
-100~+260 (PTFE) |
≤0,5 (guma lub guma wzmocniona tkaniną) |
≤15 (PTFE) |
Prawie wszystkie media (wybierz odpowiednią kombinację materiałów) |
1. Materiały pierścienia dociskowego: PTFE, tkanina nitrylowa, tkanina z gumy fluorowej, nylon, polioksymetylen
2. Materiały pierścieni V: PTFE, kauczuk nitrylowy, tkanina nitrylowa, guma fluorowa, tkanina z gumy fluorowej
3. Materiały pierścienia nośnego: tkanina nitrylowa, tkanina z kauczuku fluorowego, nylon, polioksymetylen, PTFE
|
model |
Przybory |
Obowiązujący zakres |
Opieczętowanie |
|
RCEK-A |
Pierścień typu V: tkanina NBR, pierścień dociskowy, pierścień nośny: tkanina NBR/PA/POM/PTFE |
Normalna temperatura, wysokie ciśnienie |
Dobry |
|
RCEK-B |
Pierścień typu V: tkanina FKM, pierścień dociskowy, pierścień nośny: tkanina FKM/PTFE |
Wysoka temperatura, wysokie ciśnienie |
Dobry |
|
RCEK-C |
Pierścień typu V: NBR, pierścień dociskowy, pierścień nośny: tkanina NBR/PA/POM/PTFE |
Normalna temperatura, średnie i niskie ciśnienie |
Doskonały |
|
RCEK-D |
Pierścień typu V: FKM, pierścień dociskowy, pierścień nośny: tkanina FKM/PTFE |
Wysoka temperatura, średnie i niskie ciśnienie |
Doskonały |
|
RCEK-E |
Pierścień typu V: kombinacja tkaniny NBR i NBR, pierścień dociskowy, pierścień nośny: tkanina NBR/PA/POM/PTFE |
Normalna temperatura, średnie i wysokie ciśnienie |
Doskonały |
|
RCEK-F |
Pierścień typu V: kombinacja tkaniny FKM i FKM, pierścień dociskowy, pierścień nośny: tkanina FKM/PTFE |
Wysoka temperatura, średnie i wysokie ciśnienie |
Doskonały |
|
RCEK-G |
Pierścień typu V, pierścień dociskowy, pierścień nośny: PTFE1/PTFE2/PTFE3/PTFE4 |
Media korozyjne w wysokiej temperaturze i pod wysokim ciśnieniem |
Sprawiedliwy |
|
RCEK-H |
Pierścień V: PU, pierścień dociskowy, pierścień nośny: PU/PA/POM/PTFE |
Normalna temperatura, średnie i wysokie ciśnienie |
Doskonały |
|

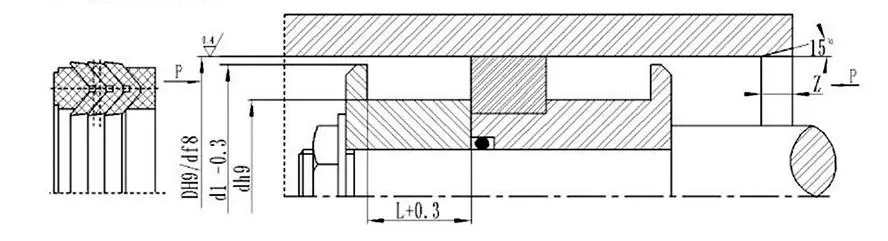

Zamów model RCEK-A-120×95x25,3 Model-średnica cylindra x średnica dna rowka x szerokość rowka |
|||
