Ciśnienie/MPa |
Temperatura /°C |
Prędkość /m/s |
Średni |
|
≤40 |
-35~+100 (z O-ringiem NBR) |
≤2 |
Olej hydrauliczny, emulsja, woda, gaz itp. |
|
-20~+200 (z oringiem FKM) |
1. Dostępne materiały O-ringów: R01 Kauczuk nitrylowo-butadienowy (NBR), R02 Kauczuk fluorowy (FKM) itp.
2. Materiały pierścieni uszczelniających: Materiały standardowe PTFE3 i PTFE4; inne opcjonalne materiały obejmują PTFE1, PTFE2 i PTFE5.
Przykład zamówienia
Zamawianie Model RC2052—80x91×4,2—PTFE3—R01 Model-dxDxL- Kod materiału
Zamawianie Model RCX17 — 80 x 91 x 4,2 — HPU Model-dxDxL- Kod materiału

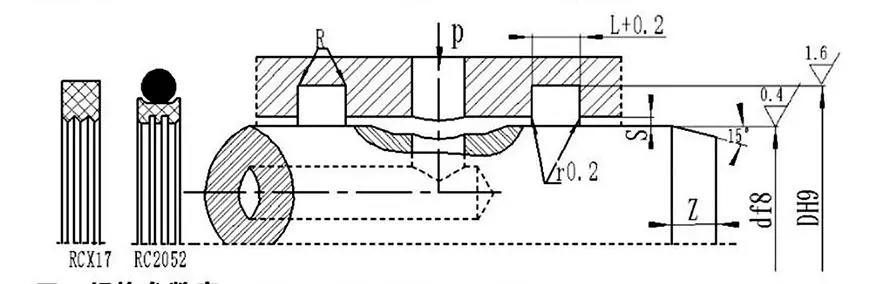

Dane techniczne i tabela parametrów (dostępna jest dowolna specyfikacja w zakresie parametrów)
|
Zakres średnic wału d f8 |
Średnica wykopu DH9 |
Szerokość wykopu L+⁰.2 |
Luz promieniowy Smax |
Zaokrąglone rogi Rmaks |
Ścięcie Zmin |
|
|
0 ~ 10 MPa |
10 ~ 20 MPa |
|||||
|
6 ~ 18 |
d+49 |
2.2 |
0.15 |
0.1 |
0.4 |
2 |
|
19 ~ 37 |
d+7,5 |
3.2 |
0.2 |
0.15 |
0.6 |
3 |
|
38 ~ 199 |
d+11,0 |
4.2 |
0.25 |
0.2 |
1.0 |
4 |
|
200 ~ 255 |
d+15,5 |
6.3 |
0.3 |
0.25 |
1.3 |
5 |
|
256~649 |
d+21,0 |
8.1 |
0.3 |
0.25 |
1.8 |
7 |
|
650 ~ 1500 |
d+28,0 |
9.5 |
0.45 |
0.3 |
2.0 |
8 |
Uwaga: W przypadku wałów o średnicy ≤ 30 mm zalecane są otwarte rowki.
|
d |
D |
L |
d |
D |
L |
d |
D |
L |
d |
D |
L |
|
8 |
12.9 |
2.2 |
48 |
59.0 |
4.2 |
150 |
161.0 |
4.2 |
350 |
371.0 |
8.1 |
|
10 |
14.9 |
2.2 |
50 |
61.0 |
4.2 |
160 |
171.0 |
4.2 |
360 |
381.0 |
8.1 |
|
12 |
16.9 |
2.2 |
55 |
66.0 |
4.2 |
170 |
181.0 |
4.2 |
370 |
391.0 |
8.1 |
|
14 |
18.9 |
2.2 |
60 |
71.0 |
4.2 |
180 |
191.0 |
4.2 |
380 |
401.0 |
8.1 |
|
15 |
19.9 |
2.2 |
63 |
74.0 |
4.2 |
190 |
201.0 |
4.2 |
390 |
411.0 |
8.1 |
|
16 |
20.9 |
2.2 |
65 |
76.0 |
4.2 |
200 |
215.5 |
6.3 |
400 |
421.0 |
8.1 |
|
18 |
22.9 |
2.2 |
70 |
81.0 |
4.2 |
210 |
225.5 |
6.3 |
420 |
441.0 |
8.1 |
|
20 |
27.5 |
3.2 |
75 |
86.0 |
4.2 |
220 |
235.5 |
6.3 |
450 |
471.0 |
8.1 |
|
22 |
29.5 |
3.2 |
80 |
91.0 |
4.2 |
230 |
245.5 |
6.3 |
480 |
501.0 |
8.1 |
|
24 |
31.5 |
3.2 |
85 |
96.0 |
4.2 |
240 |
255.5 |
6.3 |
500 |
521.0 |
8.1 |
|
25 |
32.5 |
3.2 |
90 |
101.0 |
4.2 |
250 |
265.5 |
6.3 |
520 |
541.0 |
8.1 |
|
28 |
35.5 |
3.2 |
95 |
106.0 |
4.2 |
260 |
281.0 |
8.1 |
550 |
571.0 |
8.1 |
|
30 |
37.5 |
3.2 |
100 |
111.0 |
4.2 |
270 |
291.0 |
8.1 |
600 |
621.0 |
8.1 |
|
32 |
39.5 |
3.2 |
105 |
116.0 |
4.2 |
280 |
301.0 |
8.1 |
630 |
651.0 |
8.1 |
|
35 |
42.5 |
3.2 |
110 |
121.0 |
4.2 |
290 |
311.0 |
8.1 |
650 |
678.0 |
8.1 |
|
36 |
43.5 |
3.2 |
115 |
126.0 |
4.2 |
300 |
321.0 |
8.1 |
670 |
698.0 |
9.5 |
|
38 |
49.0 |
4.2 |
120 |
131.0 |
4.2 |
310 |
331.0 |
8.1 |
700 |
728.0 |
9.5 |
|
40 |
51.0 |
4.2 |
125 |
136.0 |
4.2 |
320 |
341.0 |
8.1 |
750 |
778.0 |
9.5 |
|
42 |
53.0 |
4.2 |
130 |
141.0 |
4.2 |
330 |
351.0 |
8.1 |
800 |
828.0 |
9.5 |
|
45 |
56.0 |
4.2 |
140 |
151.0 |
4.2 |
340 |
361.0 |
8.1 |
1000 |
1028.0 |
9.5 |
Uwaga: Wymagane specyfikacje nie są tutaj wymienione; prosimy o kontakt z naszą firmą. Oferujemy produkty o maksymalnej średnicy 2800mm.
Kompleksowa instrukcja montażu i użytkowania
Rui Chen wie, że prawidłowa instalacja jest pierwszym warunkiem zapewnienia pełnej wydajności uszczelek, udzielimy również kompleksowych wskazówek dotyczących stosowania każdego produktu, szczególnie skomplikowanych lub niestandardowych części niestandardowych, pojawi się szczegółowy graficzny przewodnik instalacji.
Przewodnikom tym towarzyszą wysokiej rozdzielczości diagramy krok po kroku i instrukcje tekstowe, które wyraźnie pokazują punkty kontroli przed instalacją, prawidłowe etapy instalacji, wymagane narzędzia i niewłaściwe operacje, których należy unikać, tak jakby nasi inżynierowie byli na miejscu. Ponadto w przypadku złożonych zespołów lub systemów tworzymy profesjonalne samouczki wideo, które pozwalają operatorom intuicyjnie i szybko opanować techniki instalacji i środki ostrożności poprzez dynamiczne demonstracje, znacznie zmniejszając ryzyko wczesnych awarii spowodowanych niewłaściwą instalacją.
