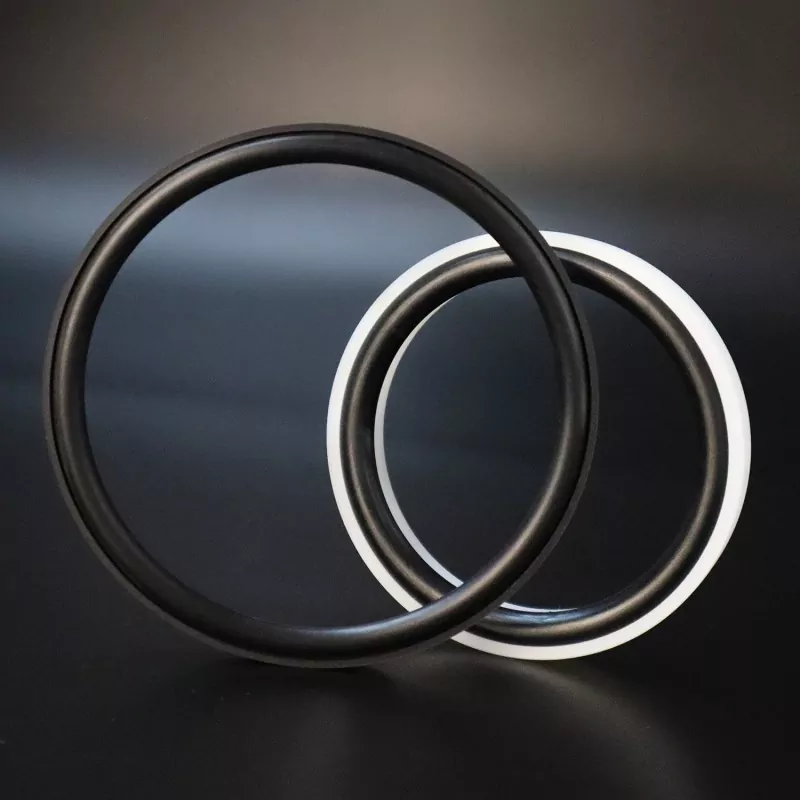

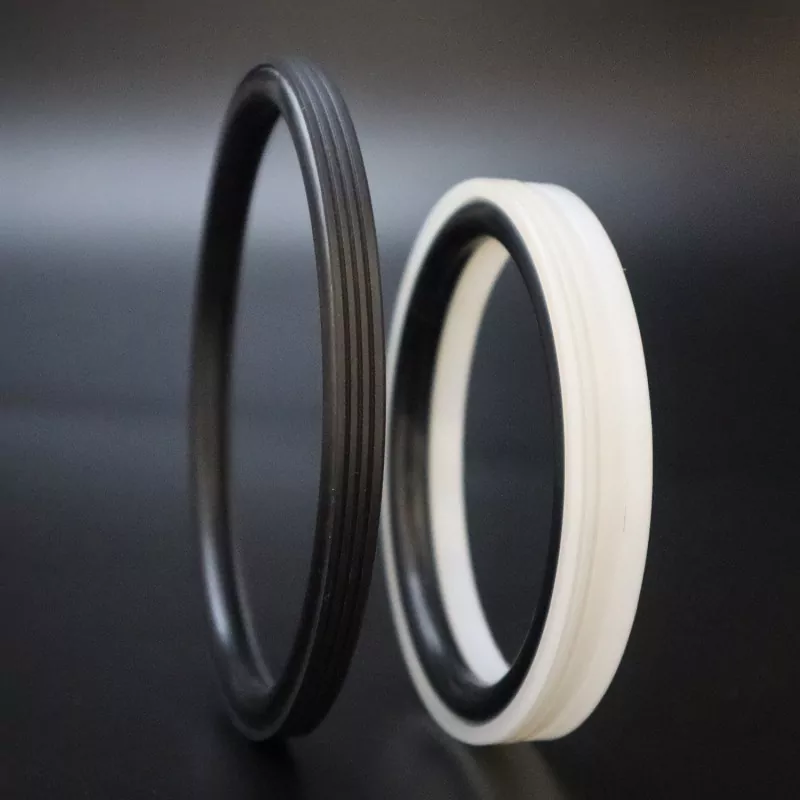

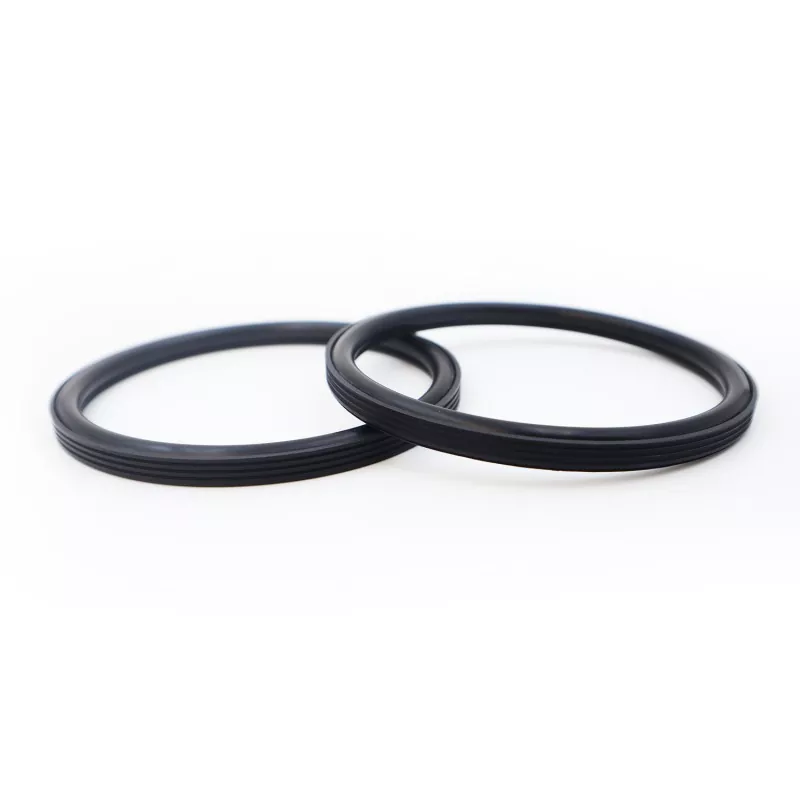

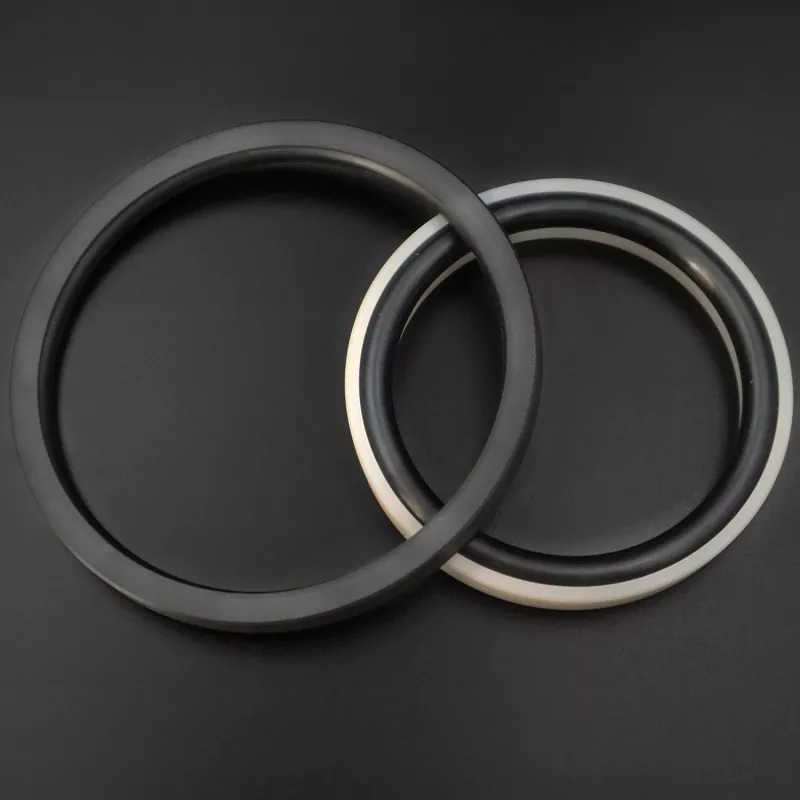

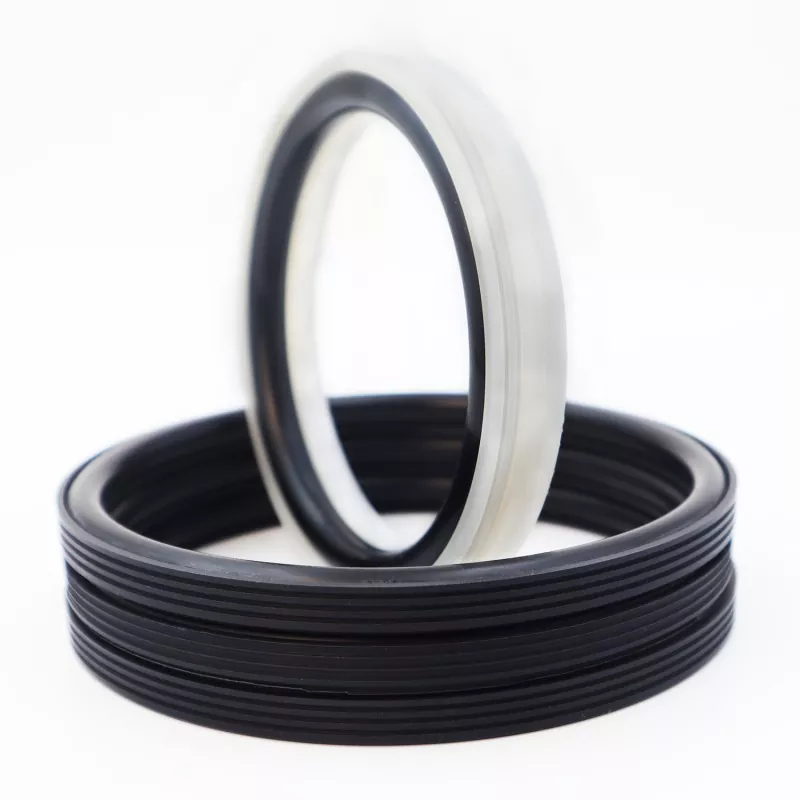

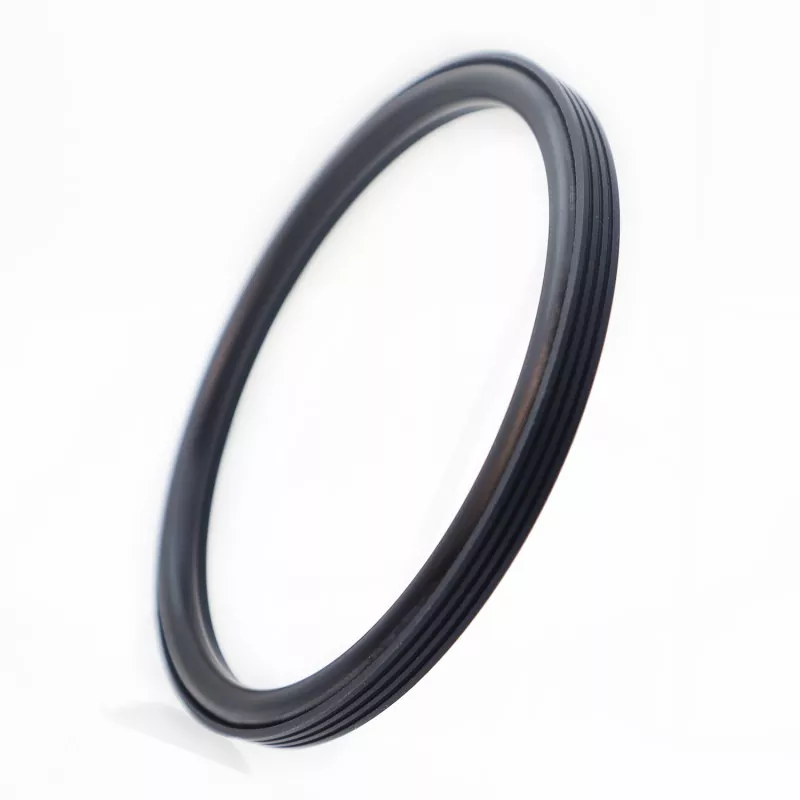

Wzmocniona uszczelka tłoka zębatego RC2062 składa się ze specjalnie zaprojektowanego zębatego pierścienia uszczelniającego wykonanego z wysokowydajnego tworzywa sztucznego i gumowego pierścienia typu O-ring; nadaje się do jednokierunkowego uszczelniania w hydraulicznych zastosowaniach tłokowych i obrotowych.
Charakteryzuje się długą żywotnością, niskim tarciem, doskonałymi właściwościami uszczelniającymi, kompaktowymi wymiarami oraz łatwością instalacji i konserwacji. Zoptymalizowana konstrukcja wargi uszczelniającej i grubość zapewniają skuteczne uszczelnienie nawet w przypadku narażenia na działanie agresywnych mediów, takich jak zaczyn cementowy.
Dzięki swojej zwartej konstrukcji minimalizuje wymagania dotyczące przestrzeni instalacyjnej i ułatwia wygodny montaż na miejscu i późniejszą konserwację. Służy jako niezawodne rozwiązanie uszczelniające komory tłoka w zastosowaniach związanych z transportem szlamu. Zapraszamy producentów urządzeń przemysłowych do oceny, porównania i składania zamówień hurtowych na ten produkt.
Wartości graniczne nie powinny występować jednocześnie.
|
Ciśnienie (MPa) |
Temperatura (°C)
|
Prędkość (m/s) |
Średni |
|
|
Ruch posuwisto-zwrotny |
Ruch obrotowy |
|||
|
≤100 |
-35 do +100 (z O-ringiem NBR) |
≤6 |
≤2 |
Woda, błoto, ropa naftowa, olej hydrauliczny, emulsja |
|
-20 do +200 (z oringiem FKM) |
||||
1. Kompatybilne materiały na pierścienie uszczelniające typu O-ring obejmują: kauczuk nitrylowy RO1 (NBR), fluoroelastomer RO2 (FKM) itp.
2. Materiał pierścienia uszczelniającego: materiał standardowy PTFE4; inne dostępne materiały to PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 itp.
Zamów model: RC2062-80*68,3*7,6-PTFE4-R01
Model — średnica otworu * średnica rowka * szerokość rowka — kod materiału
Dostępny jest dowolny rozmiar w ramach parametrów
|

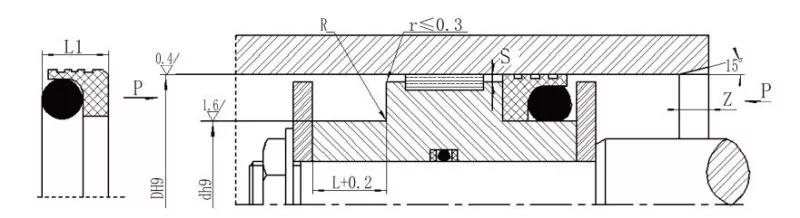

Zakres rozmiarów otworów Typ standardowy D H9 RC2062 |
Zakres otworów Wytrzymałe D H9 RC2062-Z |
Średnica rowka d h9 |
Szerokość rowka L+0,2 |
Szerokość uszczelki L1 |
Promień narożnika Rmaks |
Luz promieniowy Smax |
Ścięcie Zmin |
Średnica przekroju pierścienia uszczelniającego |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8 ~ 12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13 ~ 24,9 |
10 ~ 12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25 ~ 51,9 |
13 ~ 24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52 ~ 127,9 |
25 ~ 51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128 ~ 500,9 |
52 ~ 127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501 ~ 1500 |
128 ~ 500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Uwaga: 1. Dla średnic otworów ≤30 mm zaleca się konstrukcję z otwartym rowkiem.
2. Dla ciśnień przekraczających 30 MPa zaleca się pasowanie H8/f8 dla szczeliny wytłaczanej.
