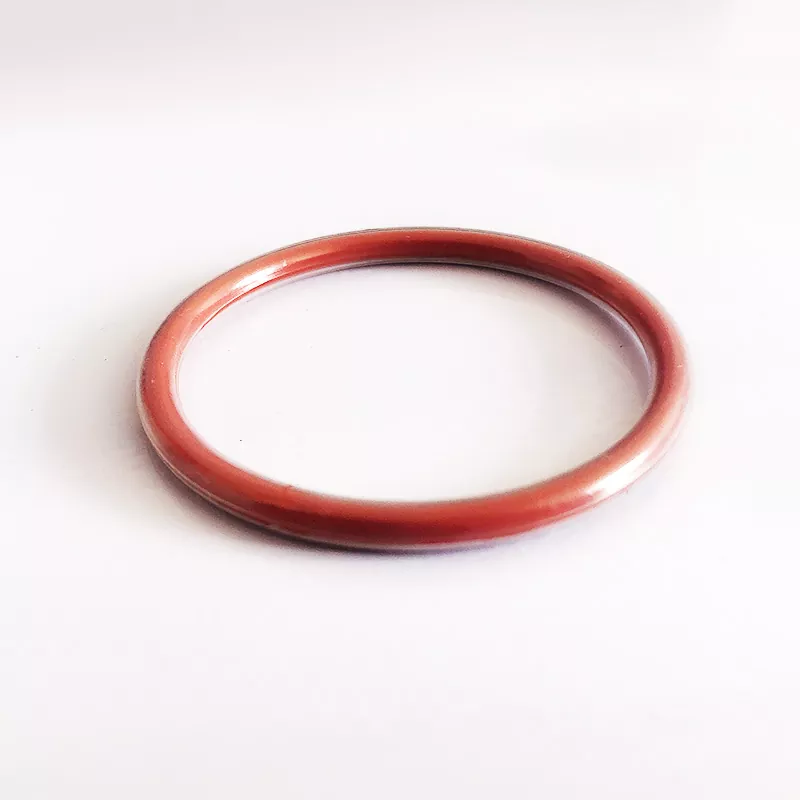

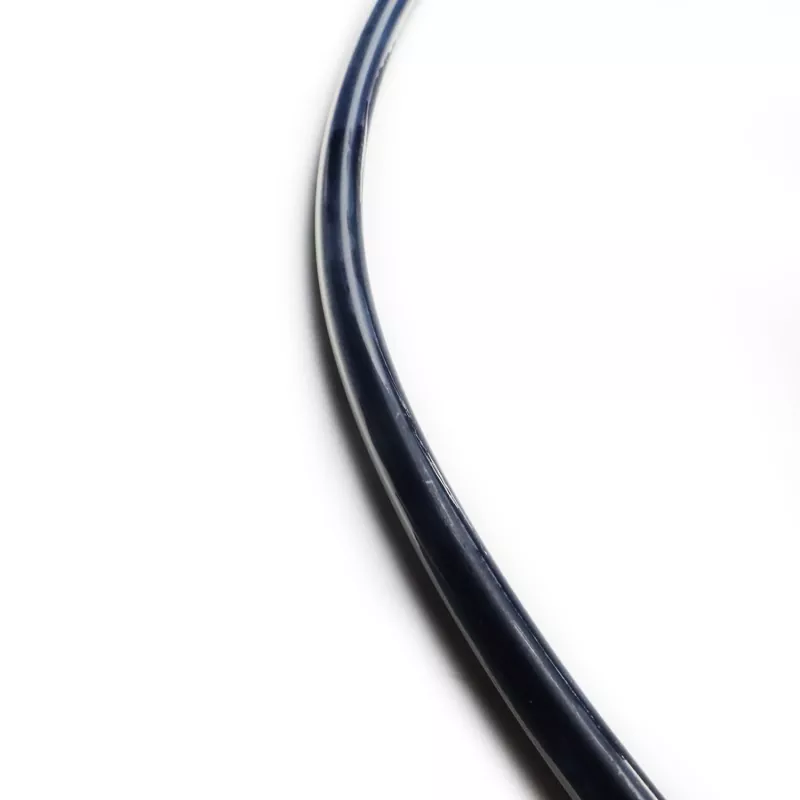

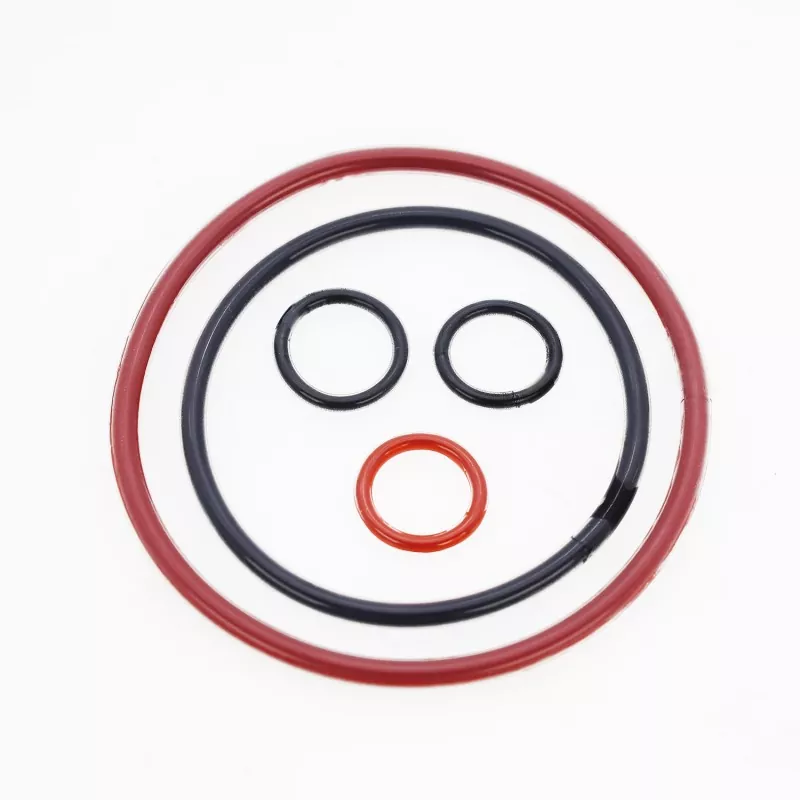

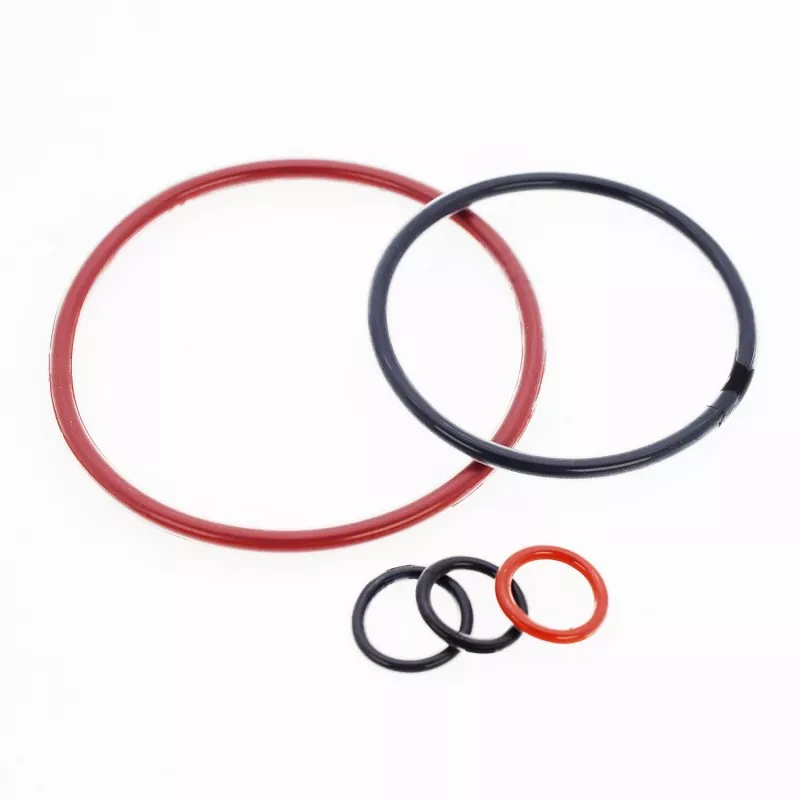

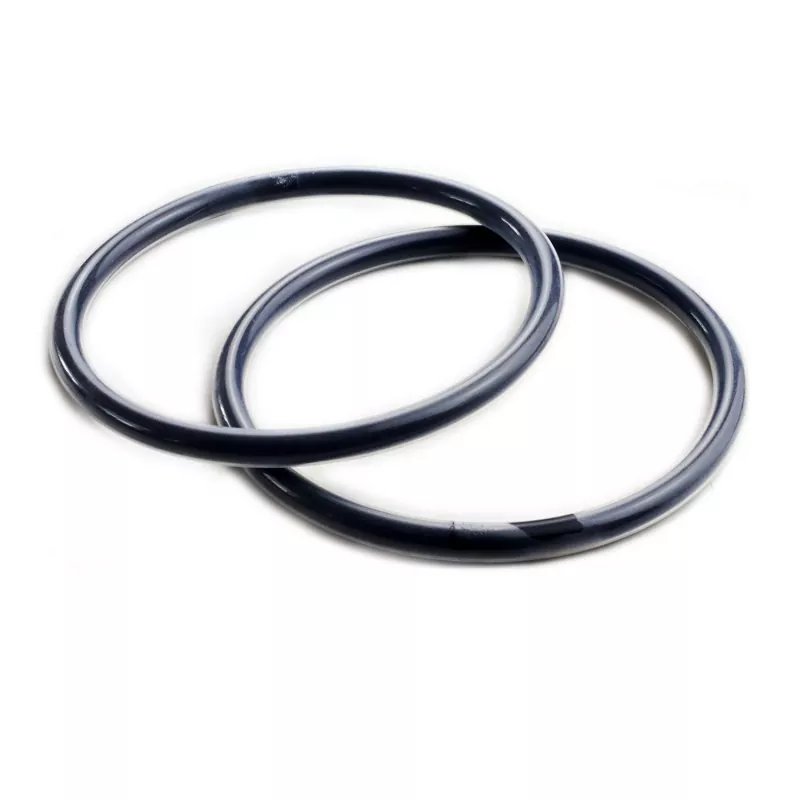

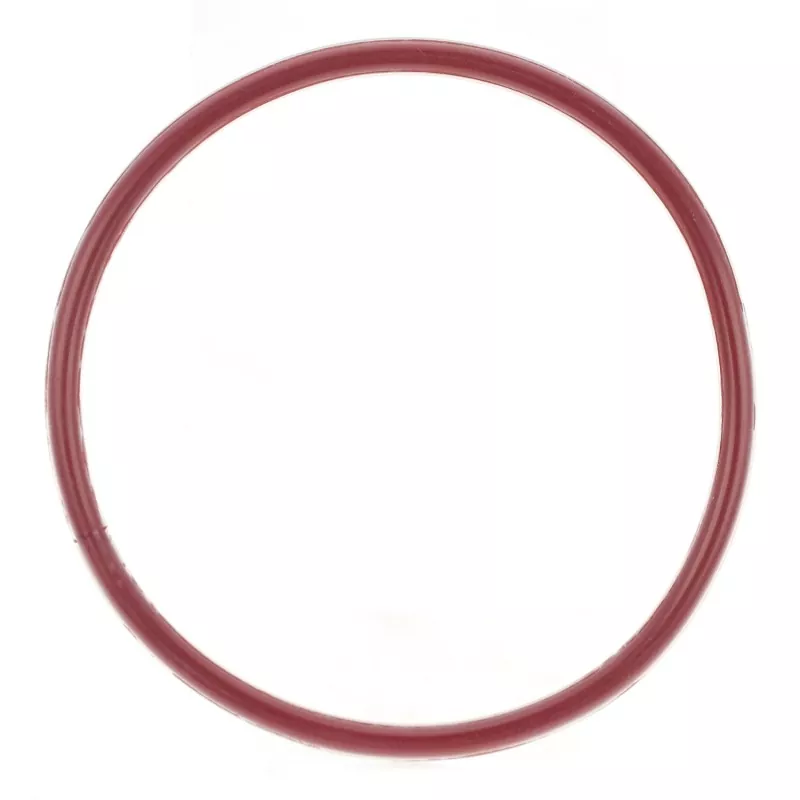

O-ringi w kapsułkach FEP/PFA łączą w sobie elastyczność i właściwości uszczelniające gumy z odpornością chemiczną teflonu. Składają się z rdzenia silikonowego lub fluorokauczukowego otoczonego stosunkowo cienką warstwą teflonu FEP lub teflonu PFA.
Te pierścienie typu O-ring zapewniają doskonałą odporność na tarcie, pęcznienie, wysokie ciśnienie i ściskanie. Zapewniają doskonałą stabilność uszczelnienia, znacznie zmniejszając wycieki sprzętu i częstotliwość wymiany części, dzięki czemu nadają się do zastosowań uszczelniających w branżach takich jak produkcja, przetwórstwo spożywcze, farmaceutyka i lotnictwo.
Materiał: Teflon FEP i Teflon PFA są chemicznie podobne, ale Teflon PFA oferuje lepszą odporność na wysokie temperatury w porównaniu z Teflonem FEP.
Hermetyzacja teflonowa FEP: -60°C do 205°C (może wytrzymać 260°C przez krótki czas)
Enkapsulacja teflonowa PFA: -60°C do 260°C (może wytrzymać 300°C przez krótki czas)
1. Znakomita odporność chemiczna; kompatybilny z prawie wszystkimi mediami chemicznymi
2. Szeroki zakres temperatur pracy
3. Dobra odporność na ściskanie
4. Niskie tarcie
5. Doskonała odporność na pęcznienie
6. Odporność na wysokie ciśnienie
7. Doskonała trwałość uszczelnienia i długa żywotność
Pompy i zawory, naczynia reakcyjne, uszczelnienia mechaniczne, filtry, zbiorniki ciśnieniowe, wymienniki ciepła, kotły, kołnierze rurowe, sprężarki gazu itp.
Przetwórstwo chemiczne, produkcja samolotów, farmaceutyka, transport ropy i chemikaliów, rafinacja ropy naftowej, produkcja folii, inżynieria chłodnicza, przetwórstwo spożywcze, papiernictwo, produkcja barwników, natryskiwanie farb itp.
|

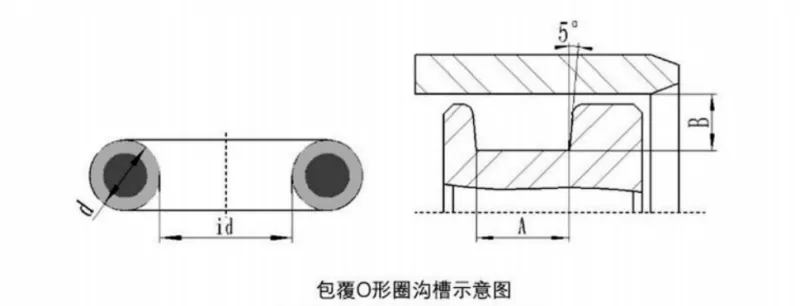

Średnica drutu d |
A(mm) |
B(mm) |
||
|
Uszczelnienie statyczne |
Uszczelnienie dynamiczne |
Uszczelnienie pneumatyczne |
||
|
1.78 |
2,36/2,49 |
1,42/1,52 |
1,55/1,60 |
1,63/1,65 |
|
2.62 |
3,56/3,68 |
2.08/2.21 |
2,29/2,36 |
2,39/2,44 |
|
3.53 |
4,75/4,88 |
2,82/3,00 |
3.10/3.18 |
3,22/3,28 |
|
5.33 |
7,14/7,26 |
4,27/4,52 |
4,67/4,80 |
4,90/4,95 |
|
6.99 |
9,63/9,65 |
5,59/5,89 |
6,15/6,27 |
6,43/6,48 |
1. Powierzchnie, na których zamontowany jest zamknięty pierścień uszczelniający typu O-ring lub na którym się styka, muszą być gładkie i wolne od zadziorów, rowków lub ostrych krawędzi. Chropowatość powierzchni otworu powinna wynosić 1,6 μm, a chropowatość wału 0,8 μm.
2. Nałóż czysty, lekki olej lub smar, aby nasmarować powierzchnię o-ringu i powierzchnie współpracujące.
3. Jeżeli montaż na wale jest utrudniony, należy namoczyć O-ring w gorącej wodzie na kilka minut, aby mógł się rozszerzyć; zmiękcza to i rozszerza pierścień, ułatwiając montaż. Zamontowanie pierścienia uszczelniającego typu O-ring, gdy jest ciepły, umożliwia jego powrót do pierwotnych wymiarów po ostygnięciu.
4. Unikaj nadmiernego zginania zamkniętego pierścienia uszczelniającego, ponieważ może to spowodować marszczenie się powłoki teflonowej i pogorszenie wydajności.
Zalecane stopnie sprężania dla kapsułkowanych pierścieni typu O-ring są następujące:
Uszczelnienie statyczne: 15%–20%
Uszczelnienie dynamiczne: 10%–12%
Zastosowania pneumatyczne: 7%–8%
Rzeczywistą kompresję należy określić na podstawie warunków pracy, w szczególności takich czynników, jak ciśnienie robocze uszczelki.
