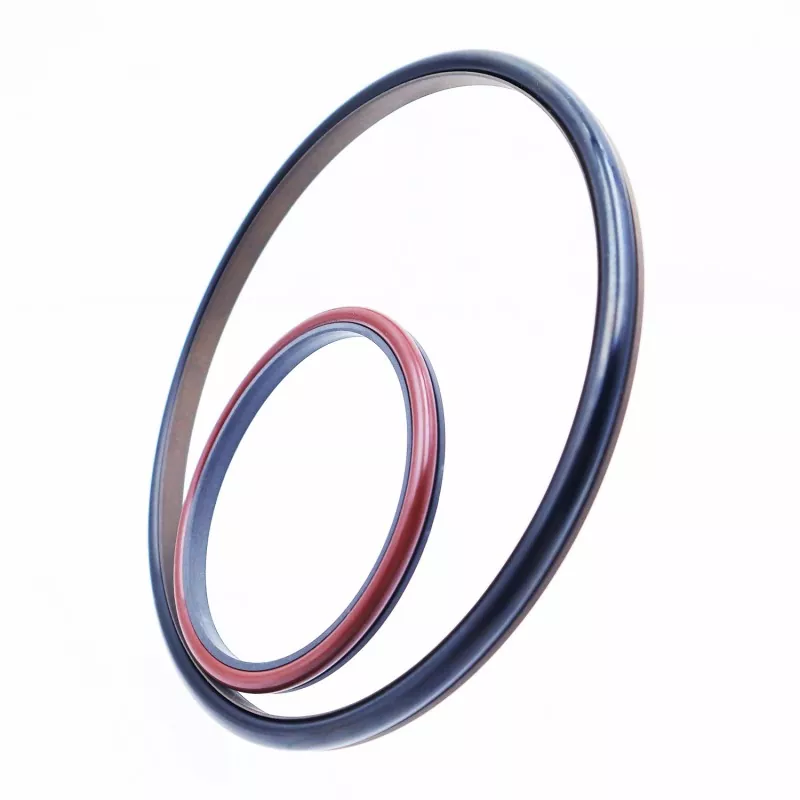

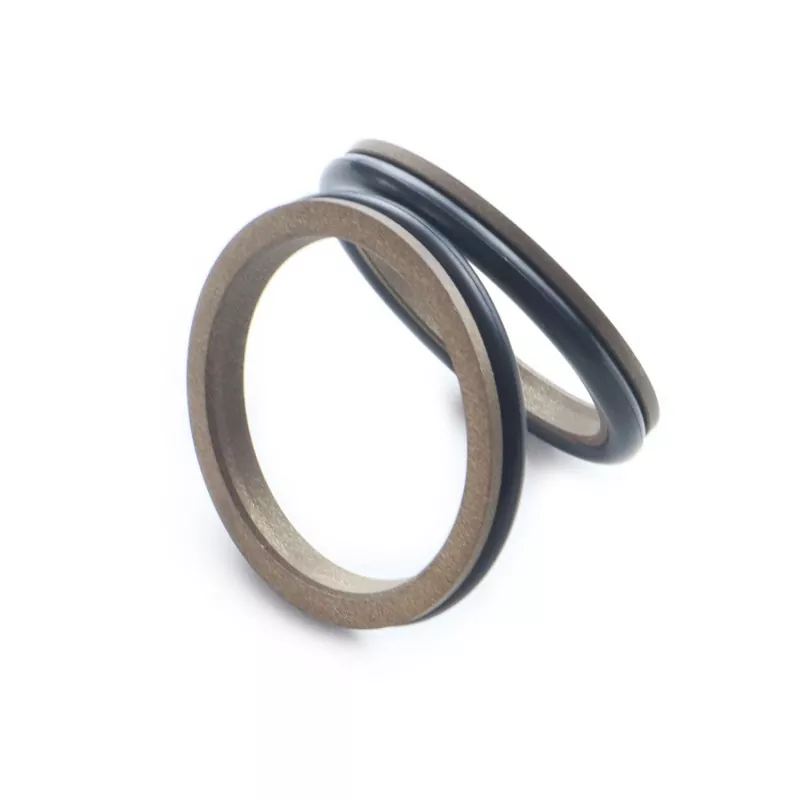

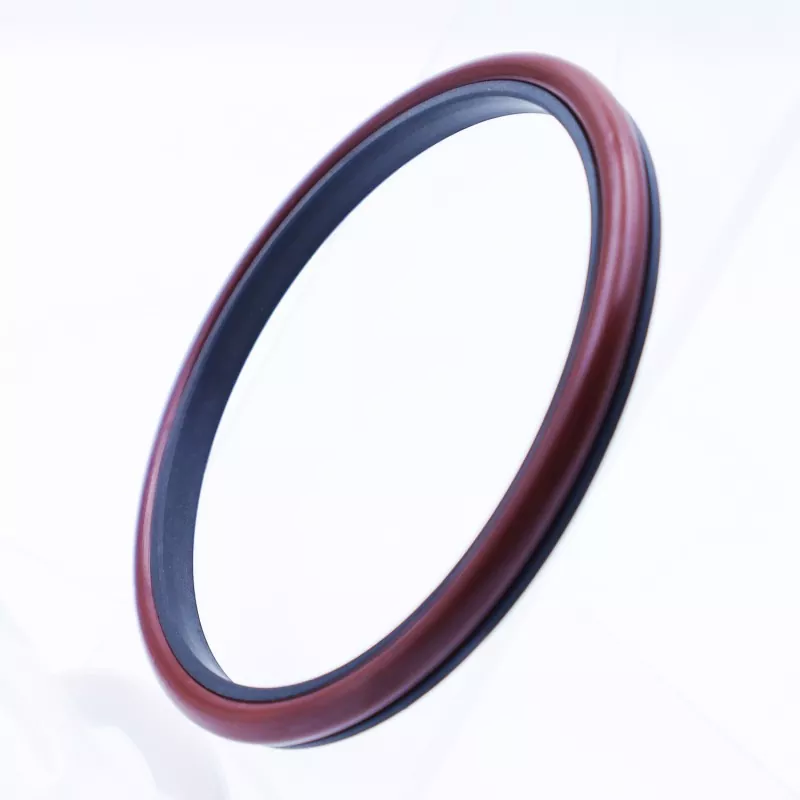

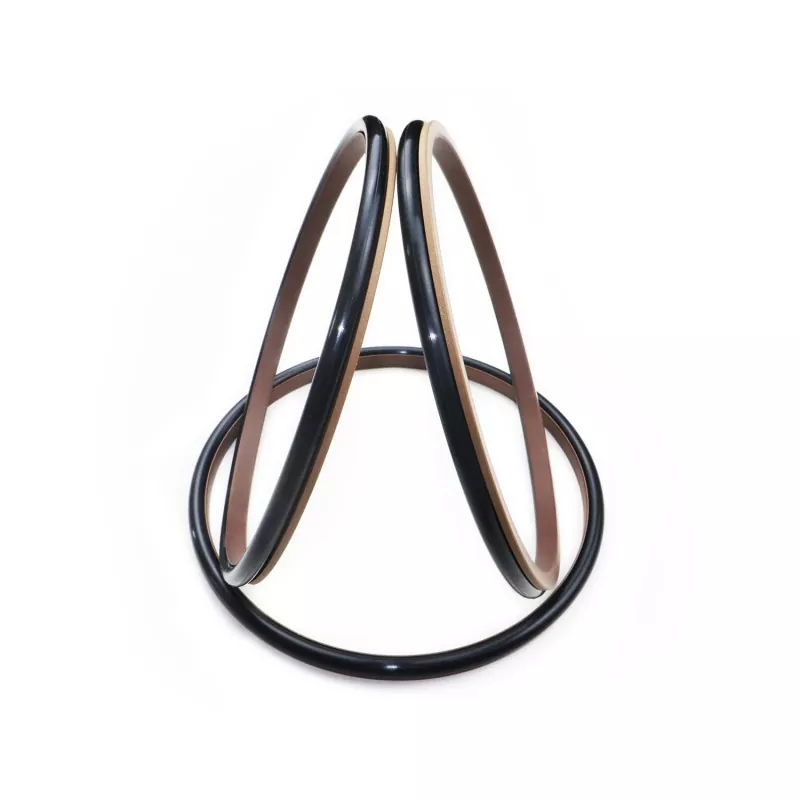

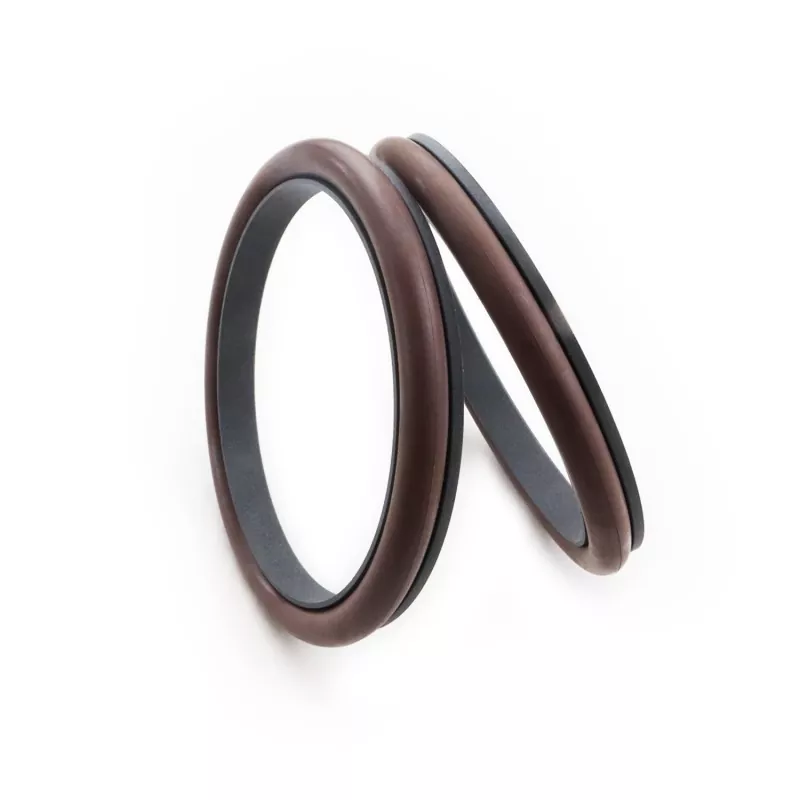

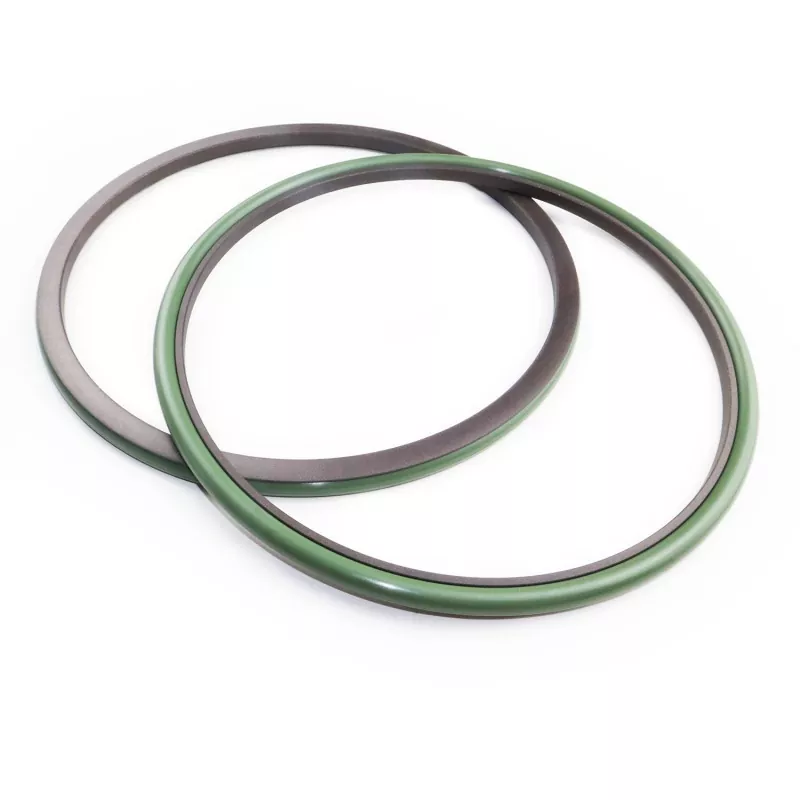

Uszczelnienie kombinowane kątowe składa się z prostokątnego pierścienia uszczelniającego wykonanego z PTFE (lub kompozytu PTFE) i gumowego pierścienia typu O-ring; jest przeznaczony do jednokierunkowego uszczelniania ruchem posuwisto-zwrotnym w zastosowaniach hydraulicznych i pneumatycznych.
Produkt dzieli się na serie RC01 i RC02 w oparciu o pasujący O-ring (kompatybilny z serią GB1235). Prostokątny pierścień uszczelniający ma konstrukcję z cienką wargą, która zapewnia doskonałą kompensację nadążną, co skutkuje doskonałą skutecznością uszczelnienia.
1. Nadaje się zarówno do zastosowań hydraulicznych, jak i pneumatycznych;
2. Doskonałe właściwości uszczelniające zarówno w warunkach wysokiego, jak i niskiego ciśnienia;
3. Niskie tarcie przy minimalnym oporze rozruchowym; zapewnia płynny ruch przy równym tarciu dynamicznym i statycznym, eliminując zjawisko stick-slip (pełzanie);
4. Długa żywotność; nadaje się do zastosowań ze smarowaniem bezolejowym;
5. Zwarta konstrukcja konstrukcyjna; łatwy w instalacji i utrzymaniu;
Uwaga: wartości graniczne nie powinny występować jednocześnie.
|
Ciśnienie (MPa) |
Temperatura (°C) |
Prędkość (m/s) |
Głoska bezdźwięczna |
|
≤70 |
-35 do +100 (z O-ringiem NBR) |
≤6 |
Olej hydrauliczny, płyny ognioodporne (HFA/HFB), gaz itp. |
|
-20 do +180 (z oringiem FKM) |
1. Kompatybilne materiały na pierścienie uszczelniające typu O-ring obejmują: kauczuk nitrylowy RO1 (NBR), kauczuk fluorowy RO2 (FKM) itp.
2. Materiał pierścienia uszczelniającego: materiał standardowy PTFE3; inne dostępne opcje obejmują PTFE2, PTFE4 i inne materiały o wysokiej wydajności.

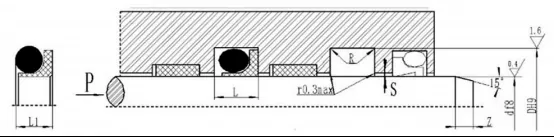

Zamów model: RC01 — 80x89,6 x 7,8 — PTFE3 — R01
Model — średnica pręta × średnica rowka × szerokość rowka | PTFE3: Zmodyfikowany kod materiału PTFE | R01: Kod materiału pierścienia uszczelniającego
