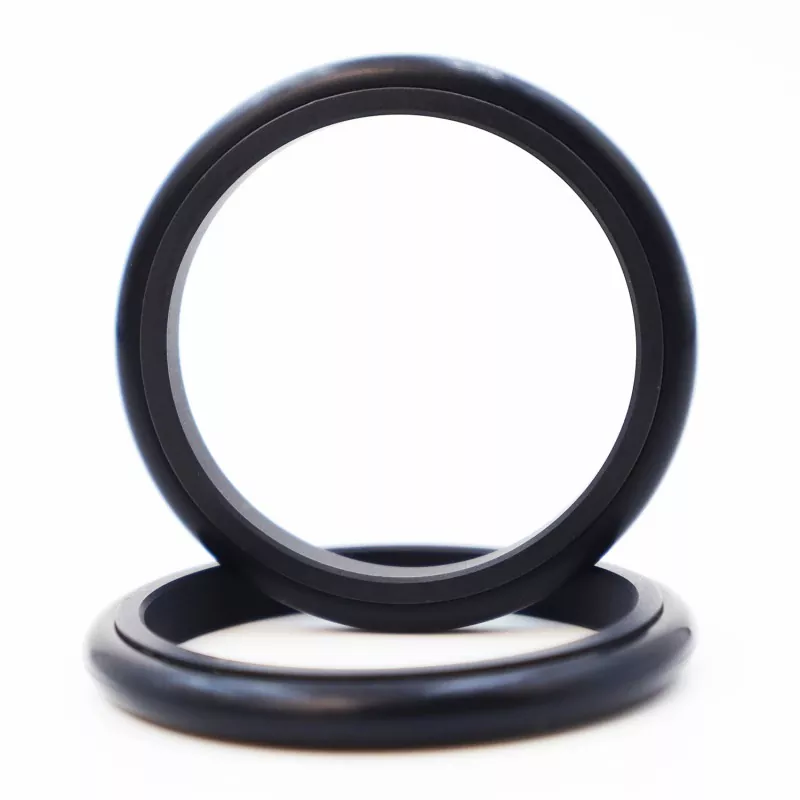

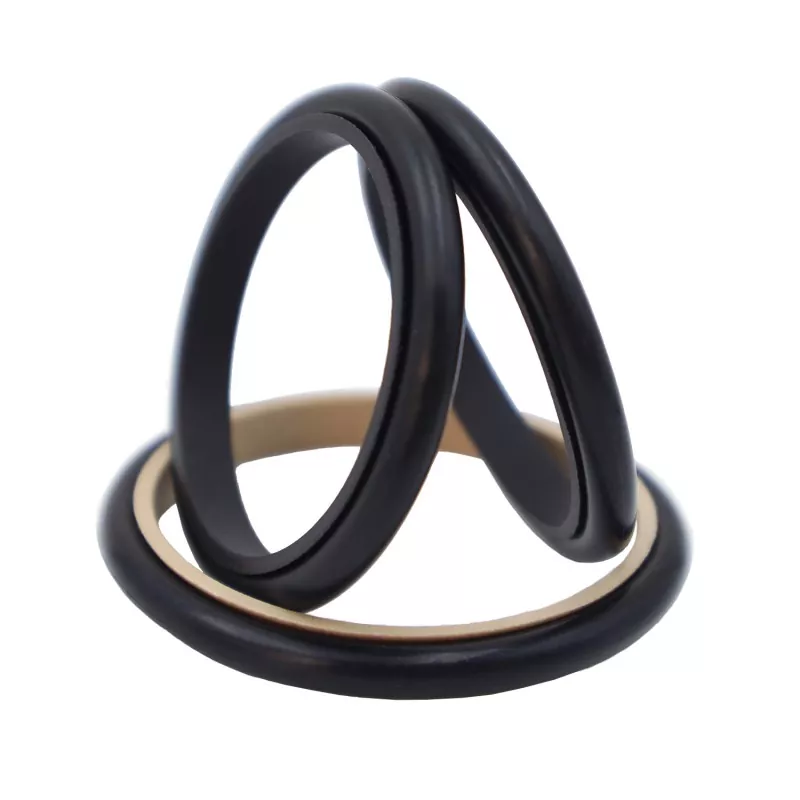

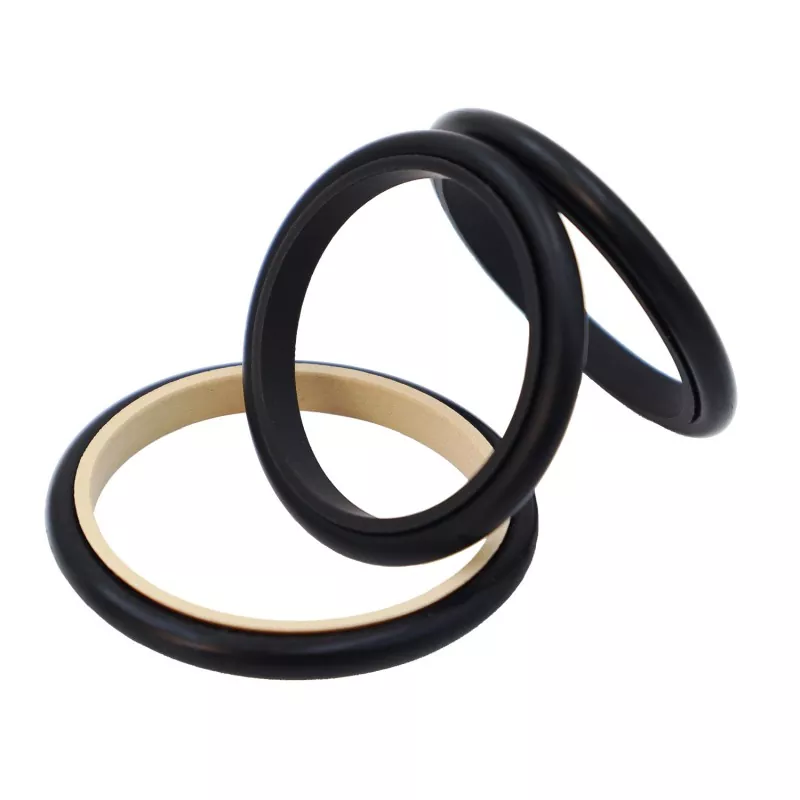

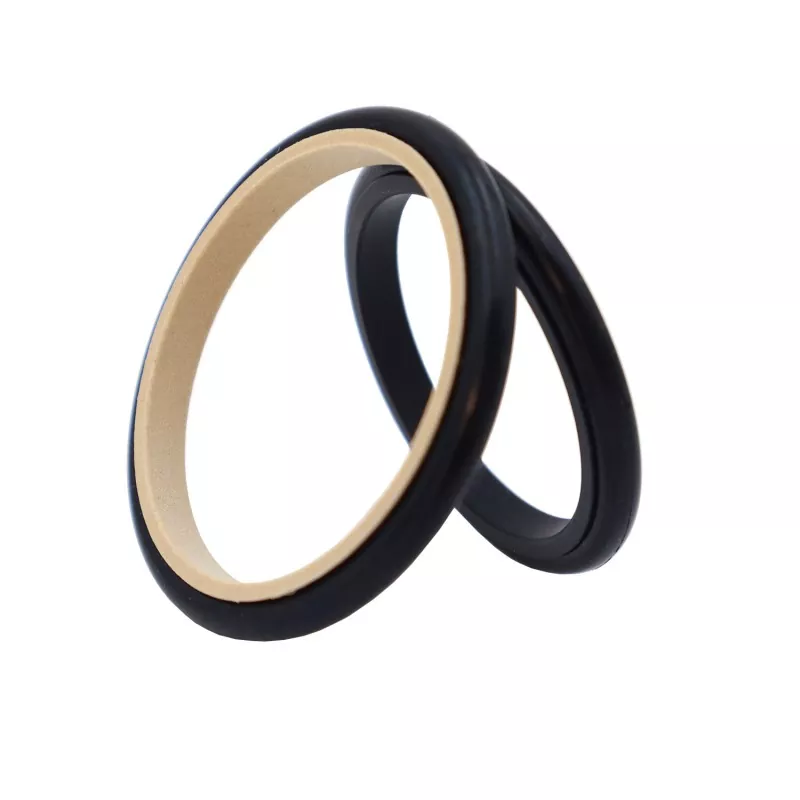

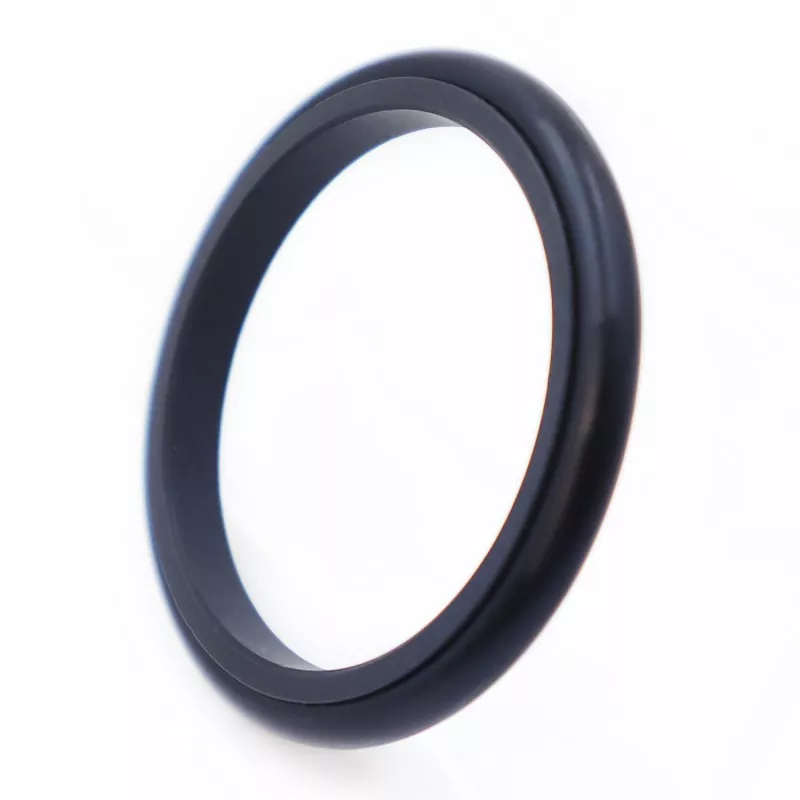

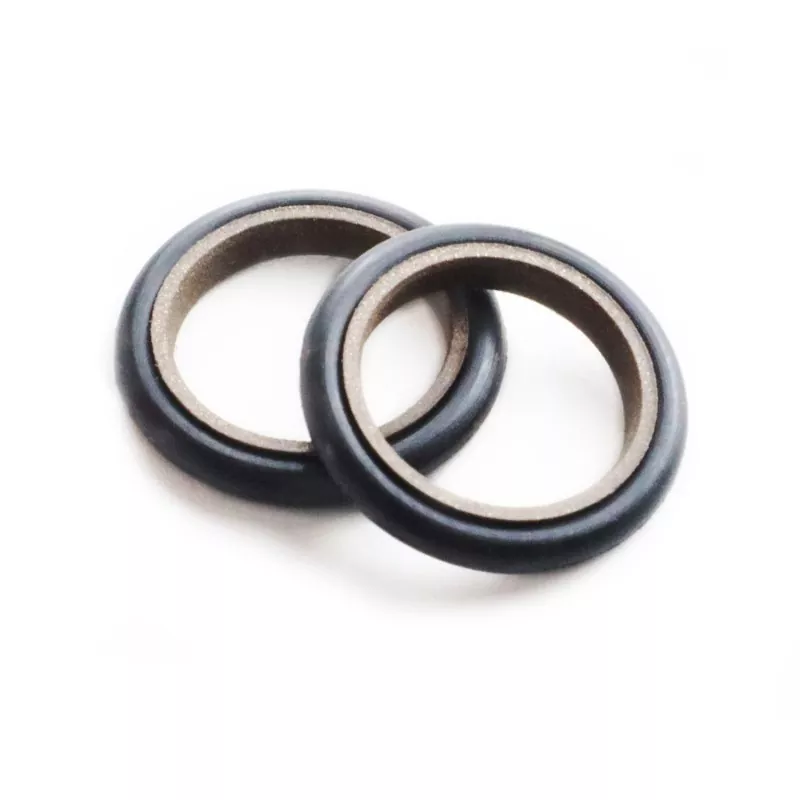

Uszczelnienie kombinowane czapki

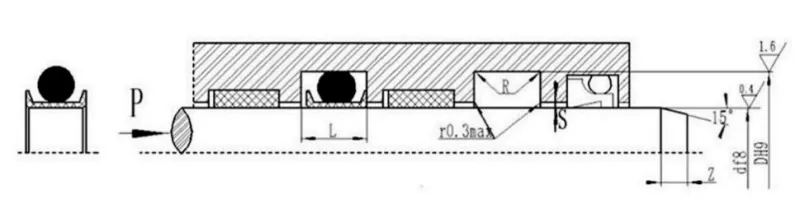

Uszczelnienie kombinowane z kołpakiem składa się z pierścienia uszczelniającego w kształcie kołpaka z PTFE i gumowego pierścienia typu O-ring, przeznaczonego do dwukierunkowego uszczelniania ciśnieniowego w zastosowaniach hydraulicznych i pneumatycznych o ruchu posuwisto-zwrotnym. O-ring zapewnia siłę promieniową i kompensuje zużycie pierścienia uszczelniającego; pierścień uszczelniający ma konstrukcję z cienką wargą, która zapewnia doskonałe możliwości kompensacji nadążnej, co skutkuje doskonałą skutecznością uszczelnienia. Jest kompatybilny ze standardowymi rowkami na o-ringi GB1235. W przypadku prętów o średnicy mniejszej niż 30 mm należy zastosować konstrukcję rowka dzielonego (otwartego).

Uszczelnienie to nadaje się zarówno do warunków pracy hydraulicznej, jak i pneumatycznej i obsługuje dwukierunkowe uszczelnienie ciśnieniowe. Oferuje takie zalety, jak niskie tarcie, minimalna odporność na zerwanie, płynna praca bez efektu stick-slip, przydatność do smarowania bezolejowego i długa żywotność. Wymaga minimalnej przestrzeni montażowej i pozwala na łatwy demontaż i konserwację.

Uwaga dotycząca doboru: W przypadku prętów o średnicy 30 mm lub mniejszej zaleca się użycie rowka dzielonego (otwartego).

Cechy produktu

1. Nadaje się zarówno do zastosowań hydraulicznych, jak i pneumatycznych; obsługuje dwukierunkowe uszczelnienie ciśnieniowe.

2. Niskie tarcie, minimalny opór zerwania i płynny ruch; równe tarcie dynamiczne i statyczne; żadnego stick-slipu.

3. Długa żywotność; nadaje się do zastosowań ze smarowaniem bezolejowym.

4. Kompaktowa konstrukcja; łatwa instalacja i konserwacja.

Obowiązujące warunki pracy

Wartości graniczne nie powinny występować jednocześnie.

Wybór materiału

1. Materiały na towarzyszący pierścień typu O-ring obejmują: R01 kauczuk nitrylowy (NBR), R02 guma fluorowa (FKM) itp.

2. Materiał pierścienia uszczelniającego: materiał standardowy PTFE3; alternatywne materiały obejmują PTFE1, PTFE2 i PTFE4.

Przykład zamówienia

Zamów model: RC13 — 80-PTFE3 — R01 lub SPNC-80-PTFE3 — R01

RC13/SPNC — Model 80 — Średnica wału dPTFE3 — Kod materiału PTFE R01 — Kod materiału pierścienia uszczelniającego

Tabela specyfikacji

Produkty mogą być wykonane w dowolnym rozmiarze podanym w tabeli specyfikacji.
