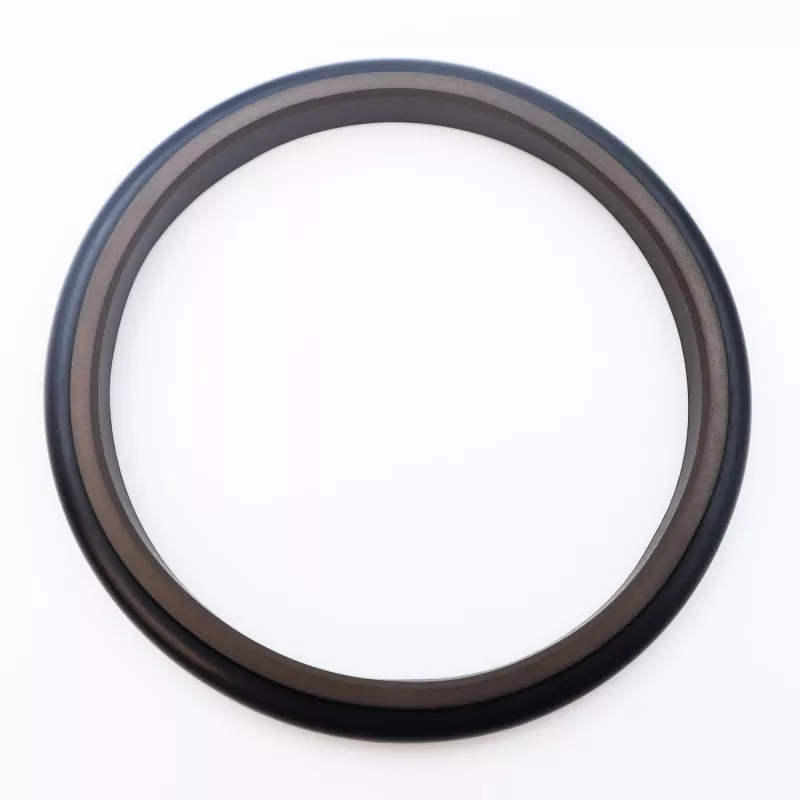

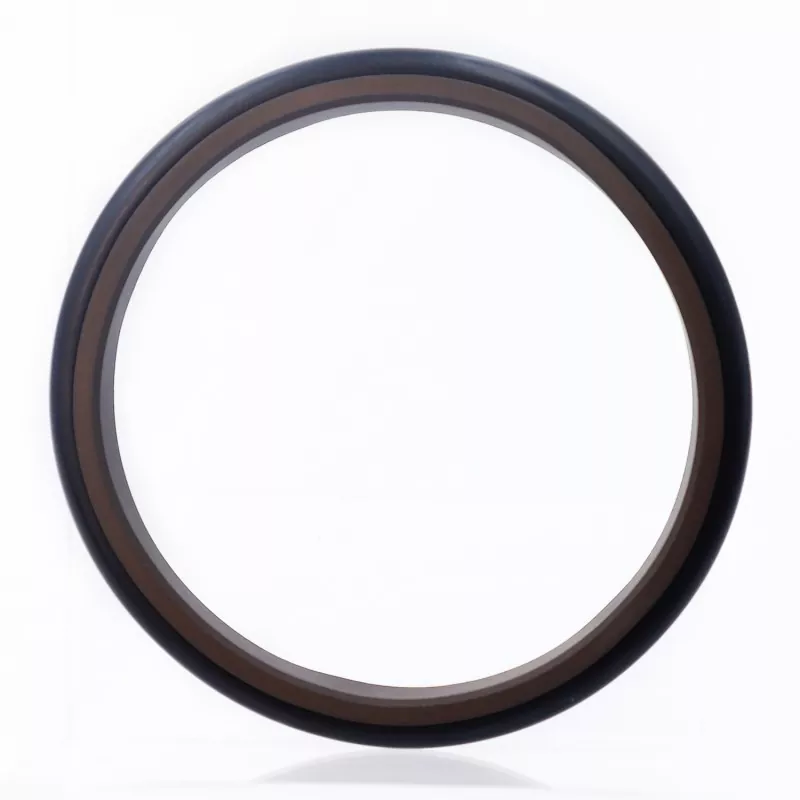

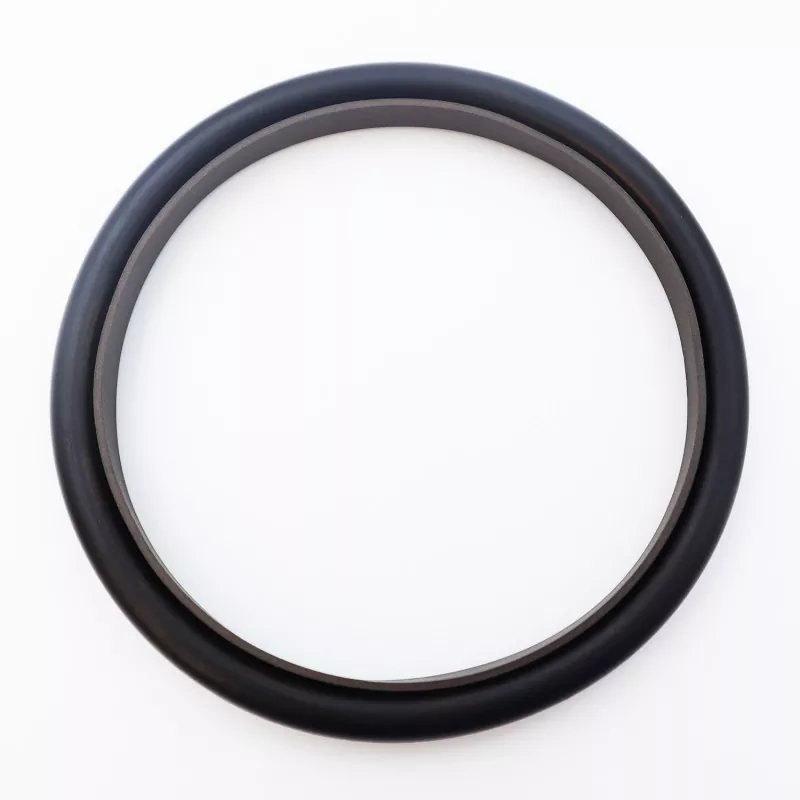

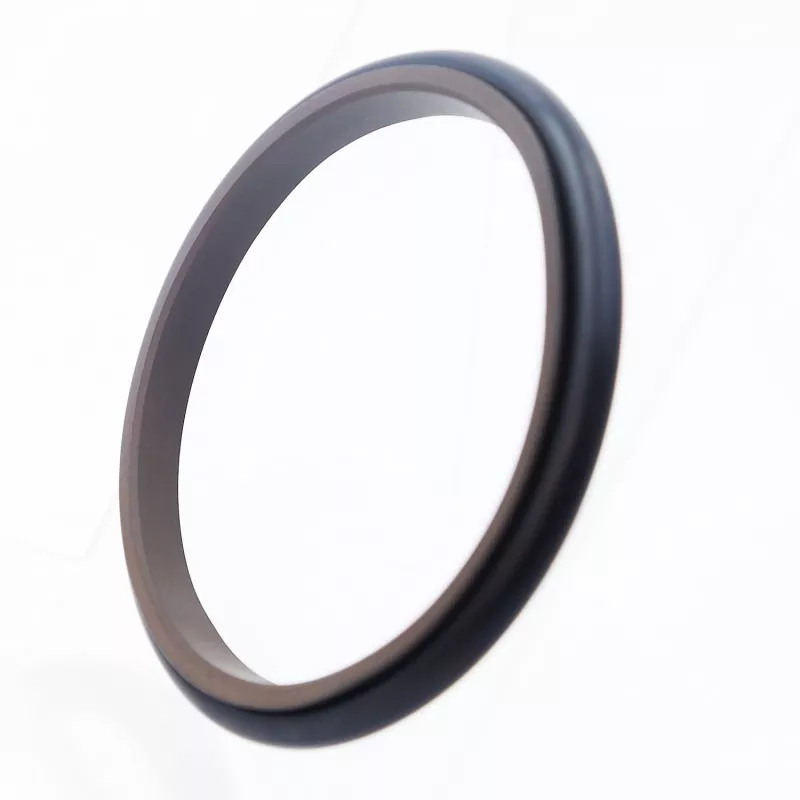

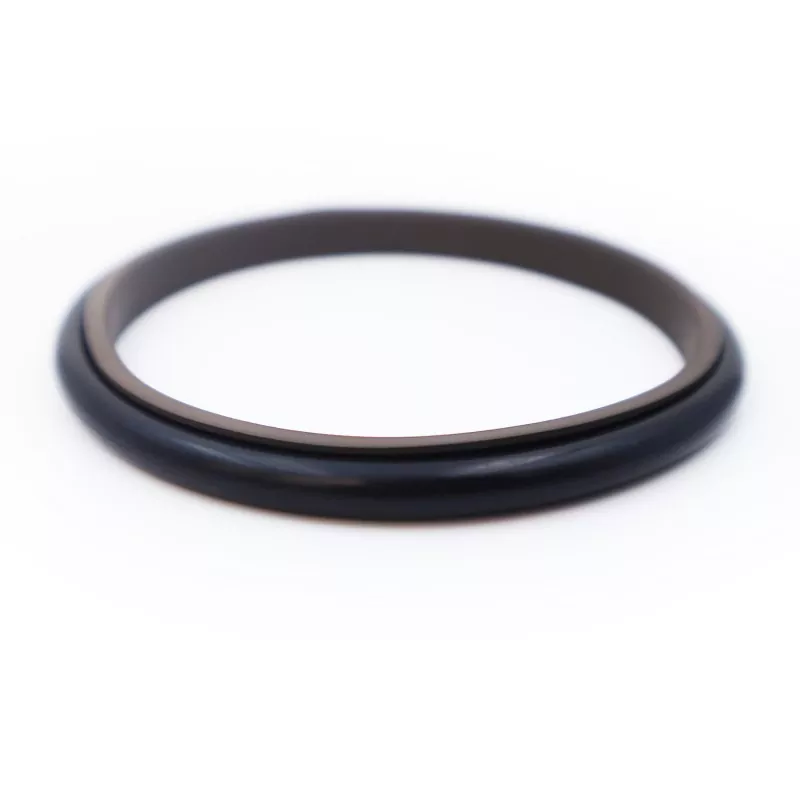

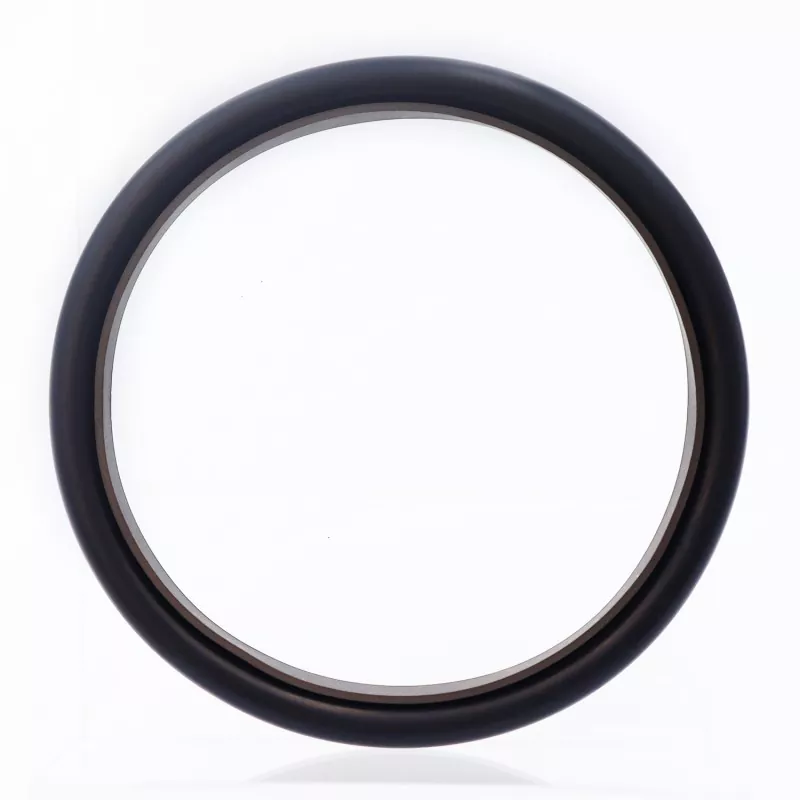

Pieczęć kombinowana trójkątna

Uszczelnienie kombinowane trójkątne składa się z trójkątnego pierścienia uszczelniającego z PTFE i gumowego pierścienia typu O-ring; jest przeznaczony do jednostronnego działania uszczelniania ciśnieniowego w hydraulicznych i pneumatycznych zastosowaniach tłokowych. O-ring zapewnia siłę promieniową i kompensuje zużycie pierścienia uszczelniającego. Dzięki cienkiej konstrukcji pierścienia uszczelniającego zapewnia on doskonałą kompensację nadążną i skuteczność uszczelnienia. W przypadku prętów o średnicach mniejszych niż 30 mm należy zastosować konstrukcję rowka dzielonego (otwartego).

Cechy produktu

1. Nadaje się zarówno do zastosowań hydraulicznych, jak i pneumatycznych;

2. Niskie tarcie, niski opór zerwania, płynny ruch, równe tarcie dynamiczne i statyczne oraz brak efektu stick-slip;

3. Długa żywotność; nadaje się do zastosowań ze smarowaniem bezolejowym;

4. Kompaktowa konstrukcja; łatwy w instalacji i utrzymaniu;

Warunki pracy

Wartości graniczne nie powinny występować jednocześnie.

Wybór materiału

1. Kompatybilne materiały na pierścienie uszczelniające typu O-ring obejmują: kauczuk nitrylowy R01 (NBR), gumę fluorową R02 (FKM) itp.

2. Materiał pierścienia uszczelniającego: materiał standardowy PTFE3; alternatywne materiały obejmują PTFE1, PTFE2 i PTFE4.

Przykład zamówienia

Zamów model: RC14–80–PTFE3–R01

RC14 – Model 80 – Średnica wału d – PTFE (kod materiału R01) – Kod materiału pierścienia uszczelniającego

Tabela specyfikacji

Produkty mogą być wykonane w dowolnym rozmiarze podanym w tabeli specyfikacji.

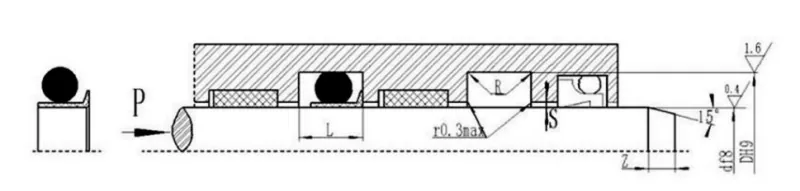

Notatka: Dla średnic wałów ≤30 mm zaleca się stosowanie otwartych rowków.
