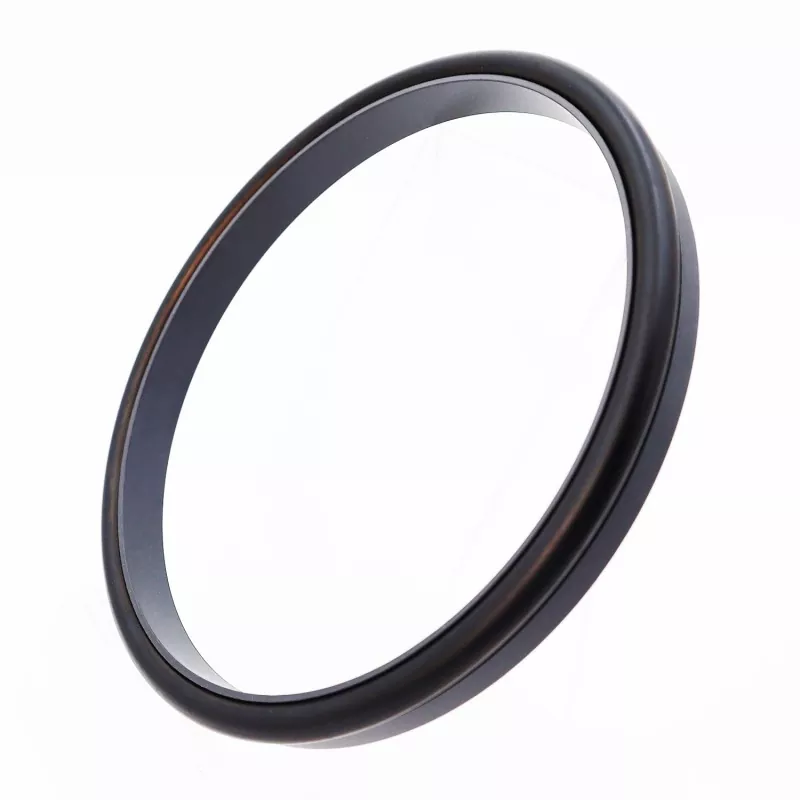

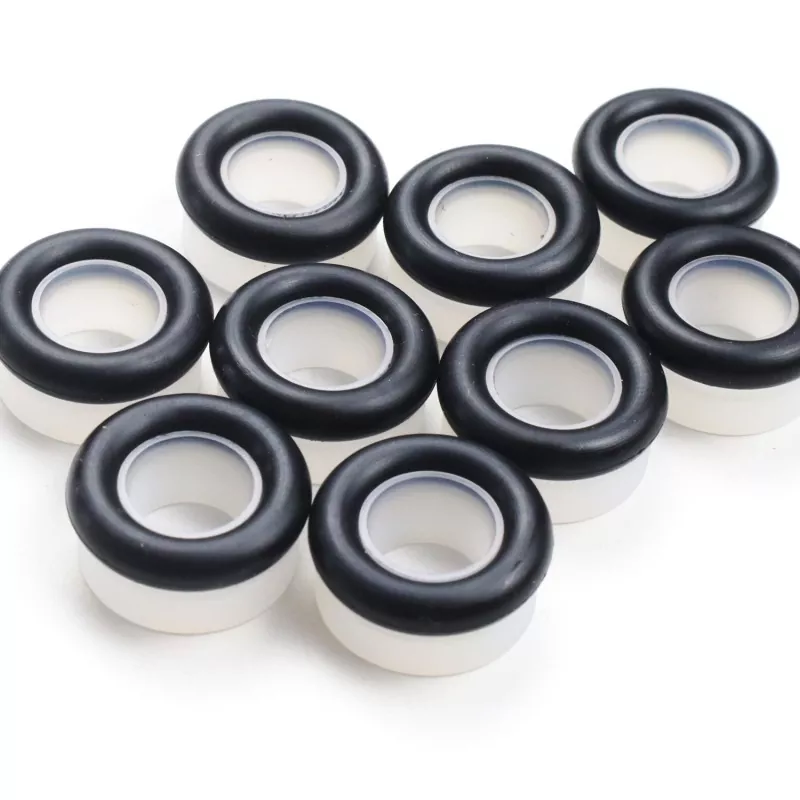

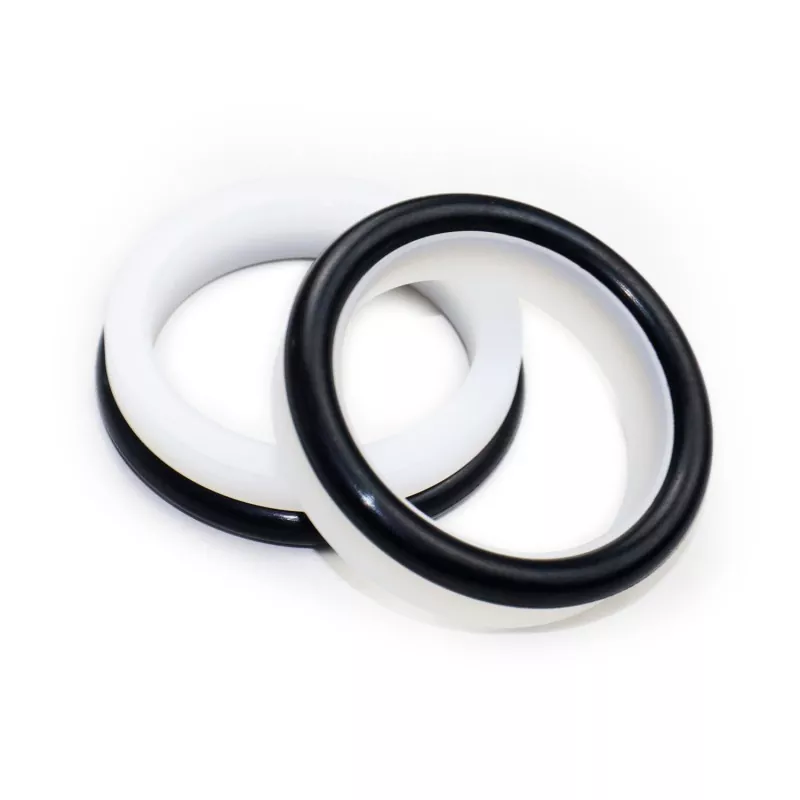

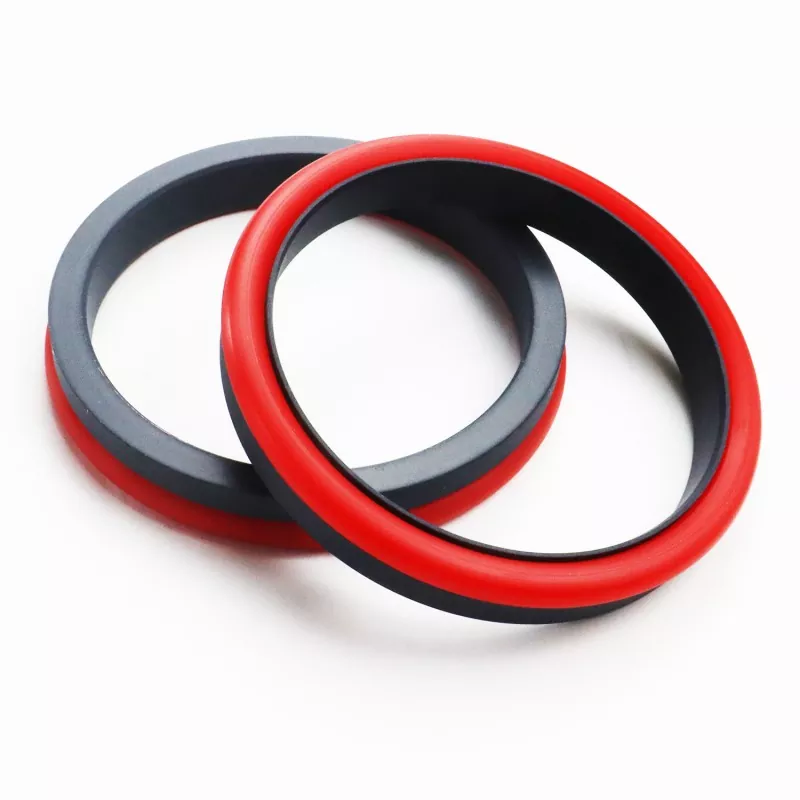

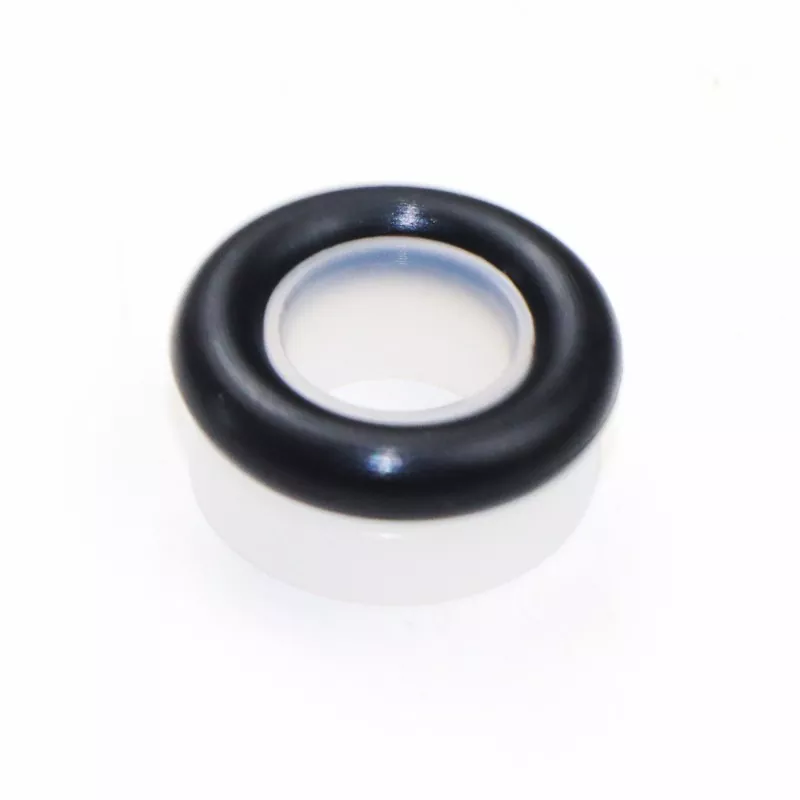

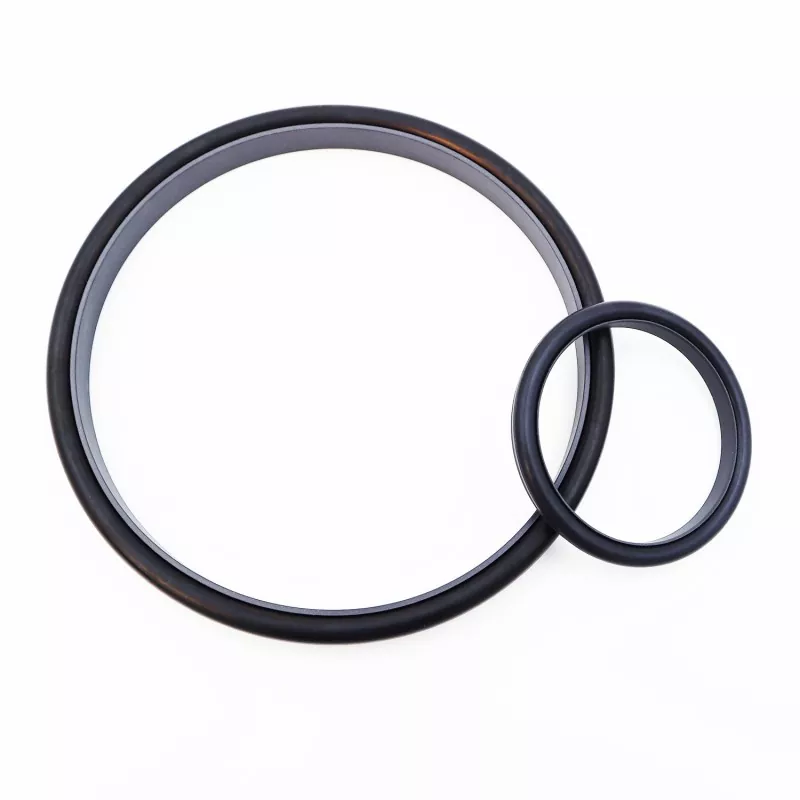

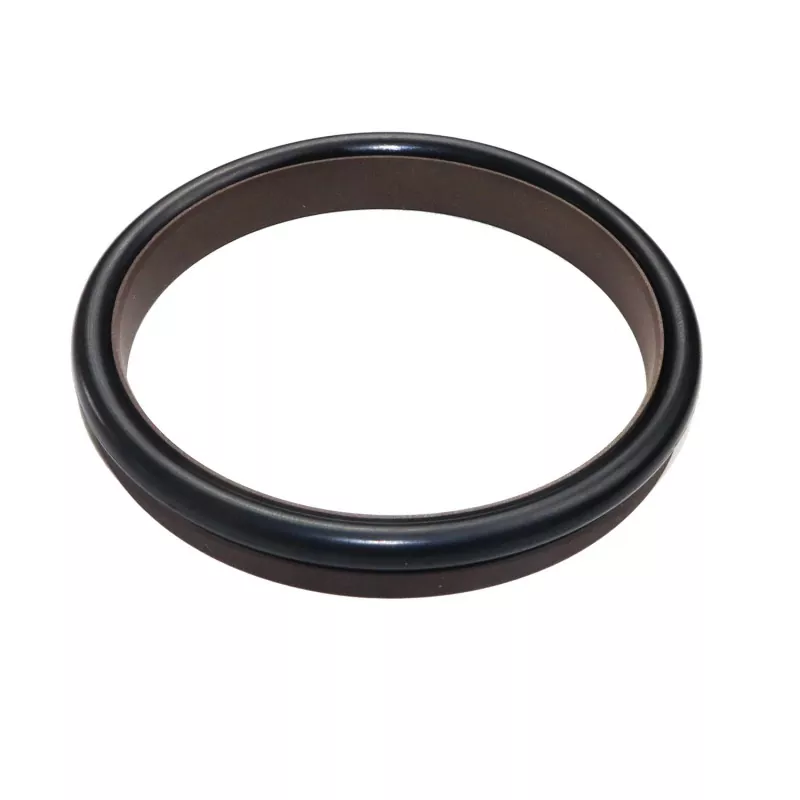

Wzmocniona kombinowana uszczelka kątowa (uszczelka o bardzo wysokim ciśnieniu/ciśnieniu hydraulicznym) składa się ze wzmocnionego prostokątnego pierścienia uszczelniającego wykonanego z PTFE i jego materiałów kompozytowych oraz pierścienia typu O-ring. Nadaje się do jednokierunkowego uszczelniania w hydraulicznym ruchu posuwisto-zwrotnym.
W zależności od rodzaju użytego oringu dostępny jest w serii RC08 i RC09 (kompatybilny z oringami serii GB1235). Dzięki zoptymalizowanej grubości pierścienia uszczelniającego, działa on dobrze nawet pod ciśnieniem wody lub innymi mediami o niskiej lepkości.
Konstrukcja wzmocnionego pierścienia uszczelniającego poprawia również odporność uszczelnienia na wysokie i bardzo wysokie ciśnienie. Zasadniczo nie nadaje się do montażu w zamkniętych rowkach.
1. Niskie tarcie, niski opór rozruchowy, płynny ruch, równe tarcie dynamiczne i statyczne, brak pełzania.
2. Długa żywotność, odpowiednia do uszczelniania bezolejowego smarowania.
3. Nadaje się do uszczelniania mediów pod wysokim, bardzo wysokim ciśnieniem i o niskiej lepkości, takich jak woda.
Wartości ekstremalne nie powinny występować jednocześnie.
|
Ciśnienie (MPa) |
Temperatura (°C) |
Prędkość (m/s) |
Głoska bezdźwięczna |
|
≤200 |
-35 do +100 (z O-ringiem NBR) |
≤6 |
Olej hydrauliczny, płyny ognioodporne (HFA/HFB), gaz itp. |
|
-20 do +200 (z oringiem FKM) |
1. Pasujące materiały na pierścienie uszczelniające: R01 kauczuk nitrylowo-butadienowy (NBR), kauczuk fluorowy RO2 (FKM) itp.
2. Materiał pierścienia uszczelniającego: Materiał standardowy PTFE3, inne opcjonalne materiały obejmują PTFE2, PTFE4 i inne materiały o wysokiej wydajności.
Zamawianie modelu RC08 — 80x90,2 x 11,2 — PTFE3 — R01 Model — średnica pręta x średnica rowka x szerokość rowka — kod materiału

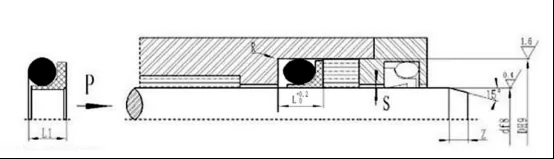

Tabela specyfikacji i parametrów RC08
Może produkować produkty o dowolnym rozmiarze wymienionym w tabeli specyfikacji
|
Standardowy df8 RCO8 |
Lekkie obciążenie df8 RCO8-Q |
Duże obciążenie df8 RC08-Z |
Średnica rowka D H9 |
Szerokość rowka L+0,2 |
Wysokość uszczelnienia L1 |
Zaokrąglone rogi Rmaks |
Luz promieniowy Smax |
Fazowanie Zmin |
Średnica drutu o-ringu dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5 ~ 17,9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5 ~ 17,9 |
18 ~ 39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18 ~ 39,9 |
40 ~ 108,9 |
5 ~ 17,9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40 ~ 108,9 |
109~629 |
18 ~ 39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630 ~ 999 |
40 ~ 108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630 ~ 999 |
1000 ~ 1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥1600 |
630 ~ 999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000 ~ 1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Notatka:1. Jeśli wymagany jest system z zamkniętymi rowkami, prosimy o konsultację z naszą firmą.
2. Ciśnienie > 60 MPa, tolerancja pasowania pierwiastka H8/f8, uszczelnienie bardzo wysokociśnieniowe Smax < 0,05.
