Uszczelnienie kombinowane typu stopowego

Jako producent specjalizujący się w uszczelnieniach wysokociśnieniowych, Ruichen Sealing oferuje „Uszczelnienie kombinowane typu stopowego”. Pierścień uszczelniający ma strukturę cienkiej wargi, która zapewnia doskonałe możliwości kompensacji dynamicznej. Unikalna powierzchnia uszczelniająca w kształcie stopy – zawierająca rowek w kształcie klina – zwiększa odporność na zanieczyszczenia i zmniejsza tarcie; ta specjalistyczna konstrukcja znacznie zwiększa odporność na ciśnienie, dzięki czemu nadaje się do zastosowań wysokociśnieniowych i ultrawysokich. Uwaga: Uszczelka ta nie nadaje się do montażu w zamkniętych rowkach.

Czekamy na zapytania dotyczące wyboru i zamówień masowych od nabywców sprzętu inżynieryjnego.

Co to jest kombinowana uszczelka stopowa?

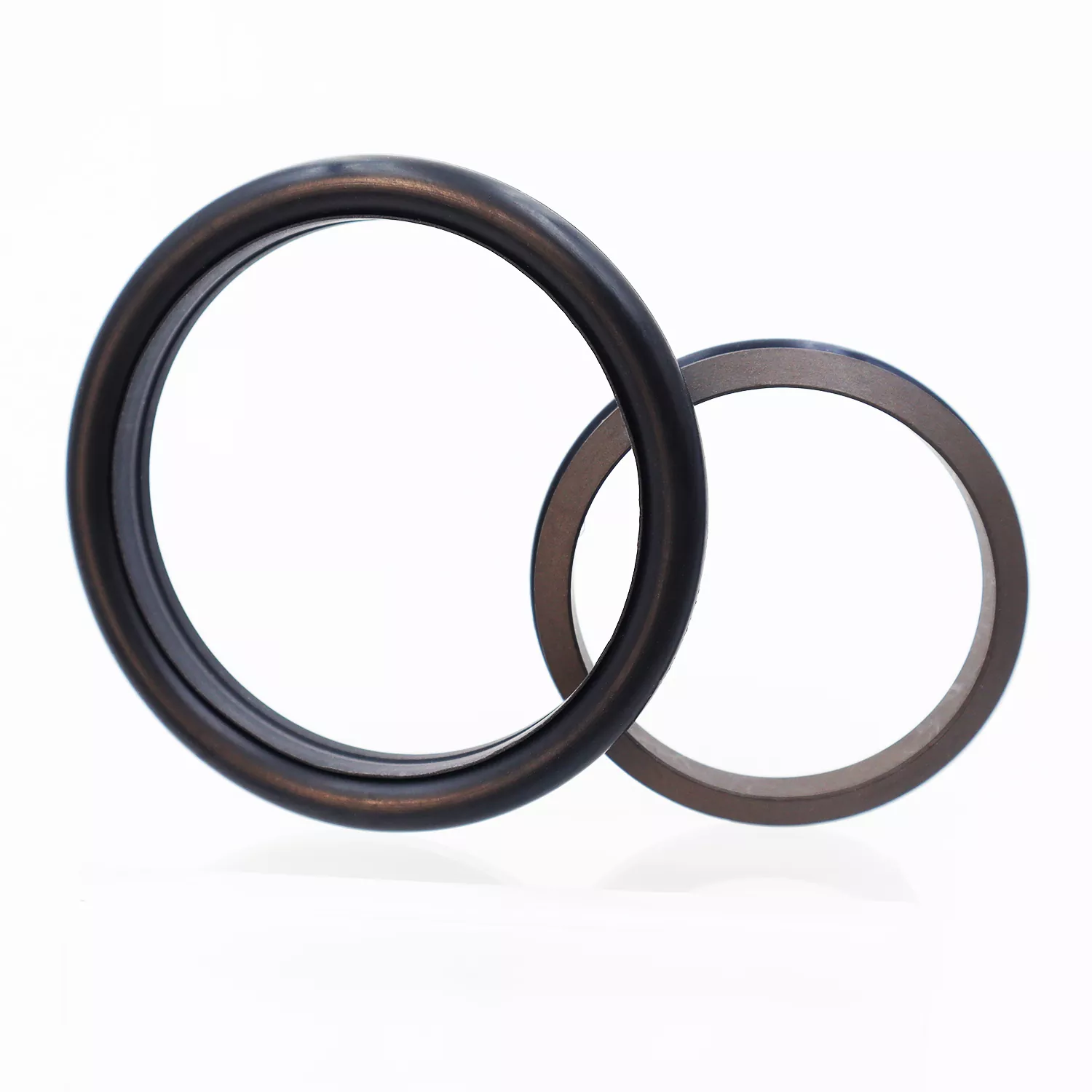

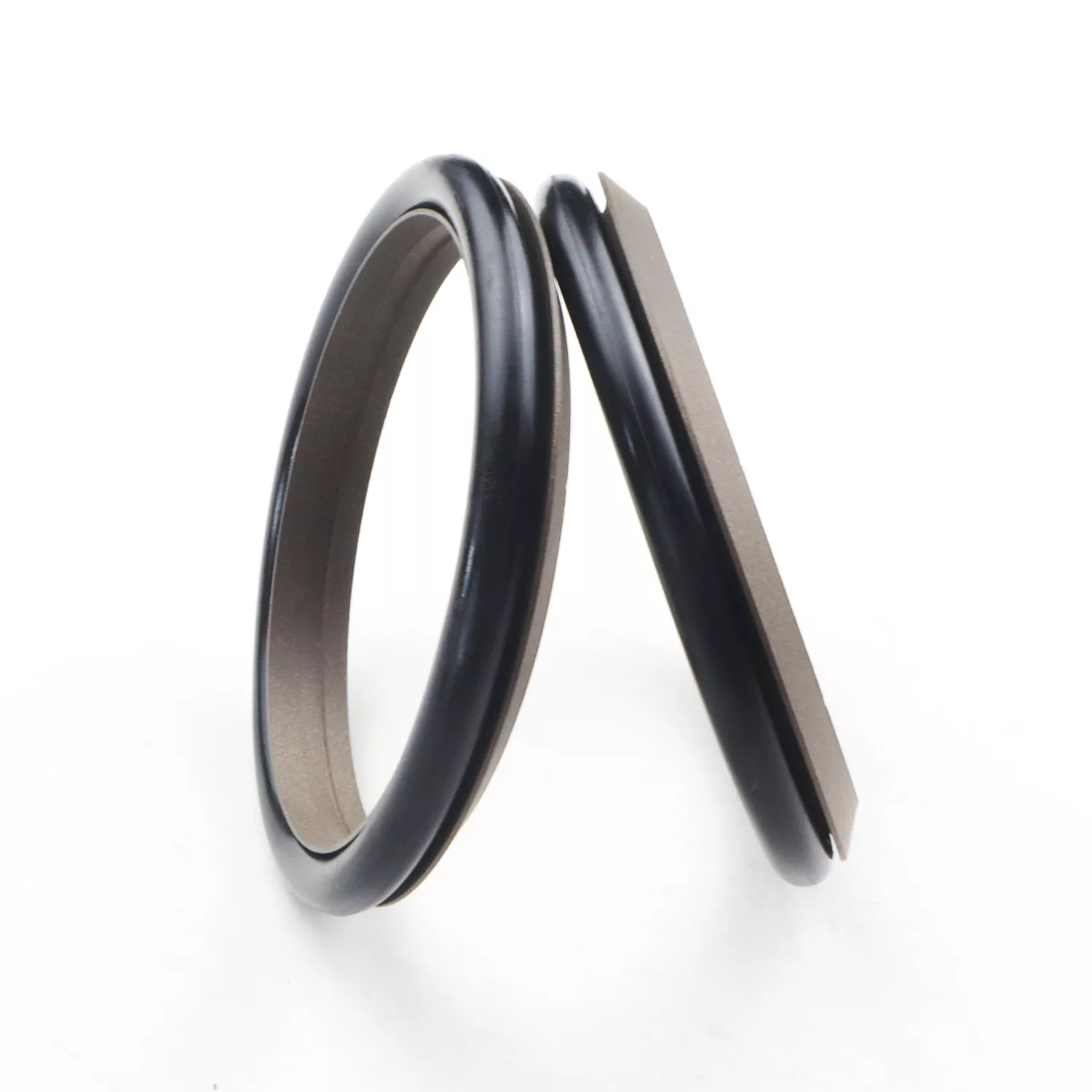

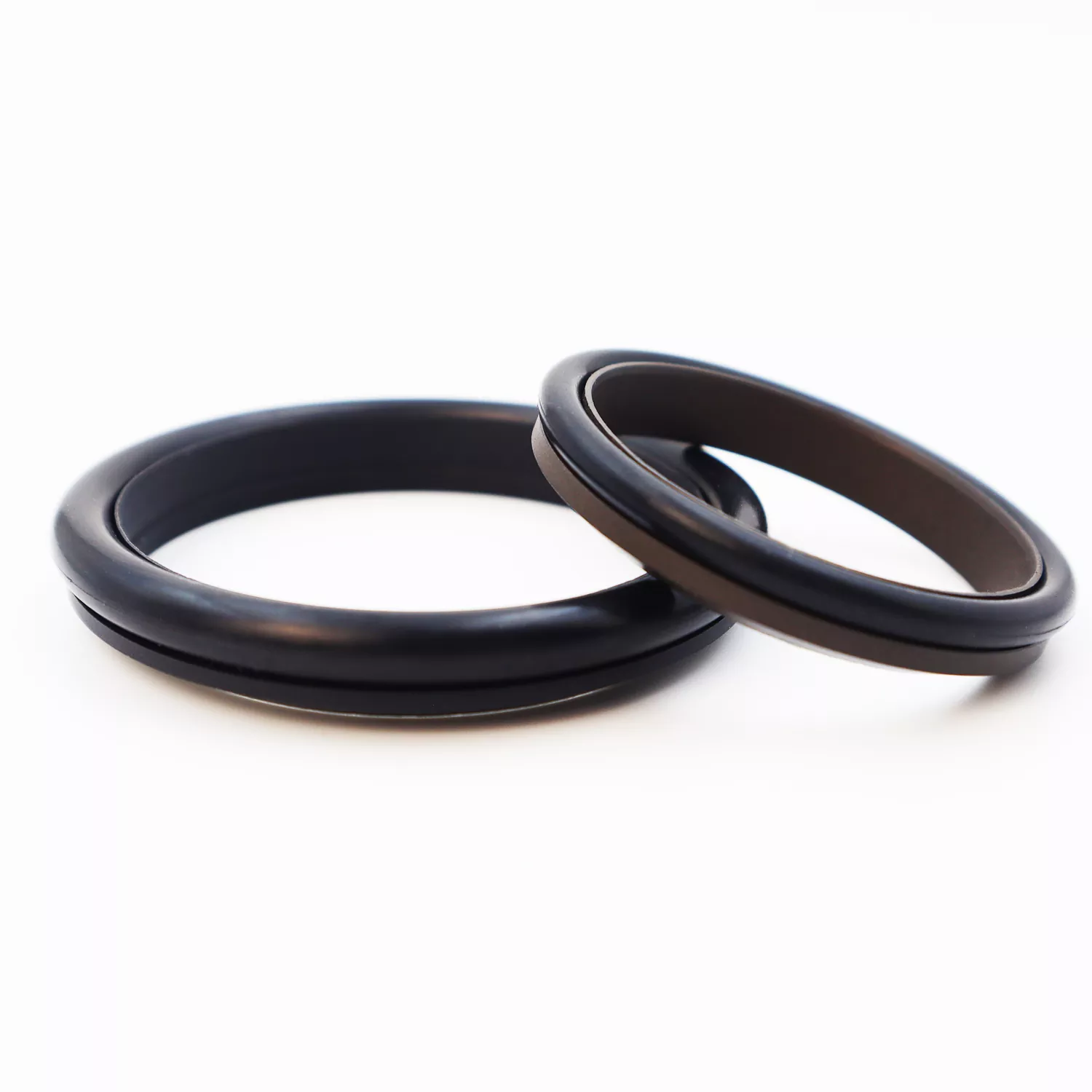

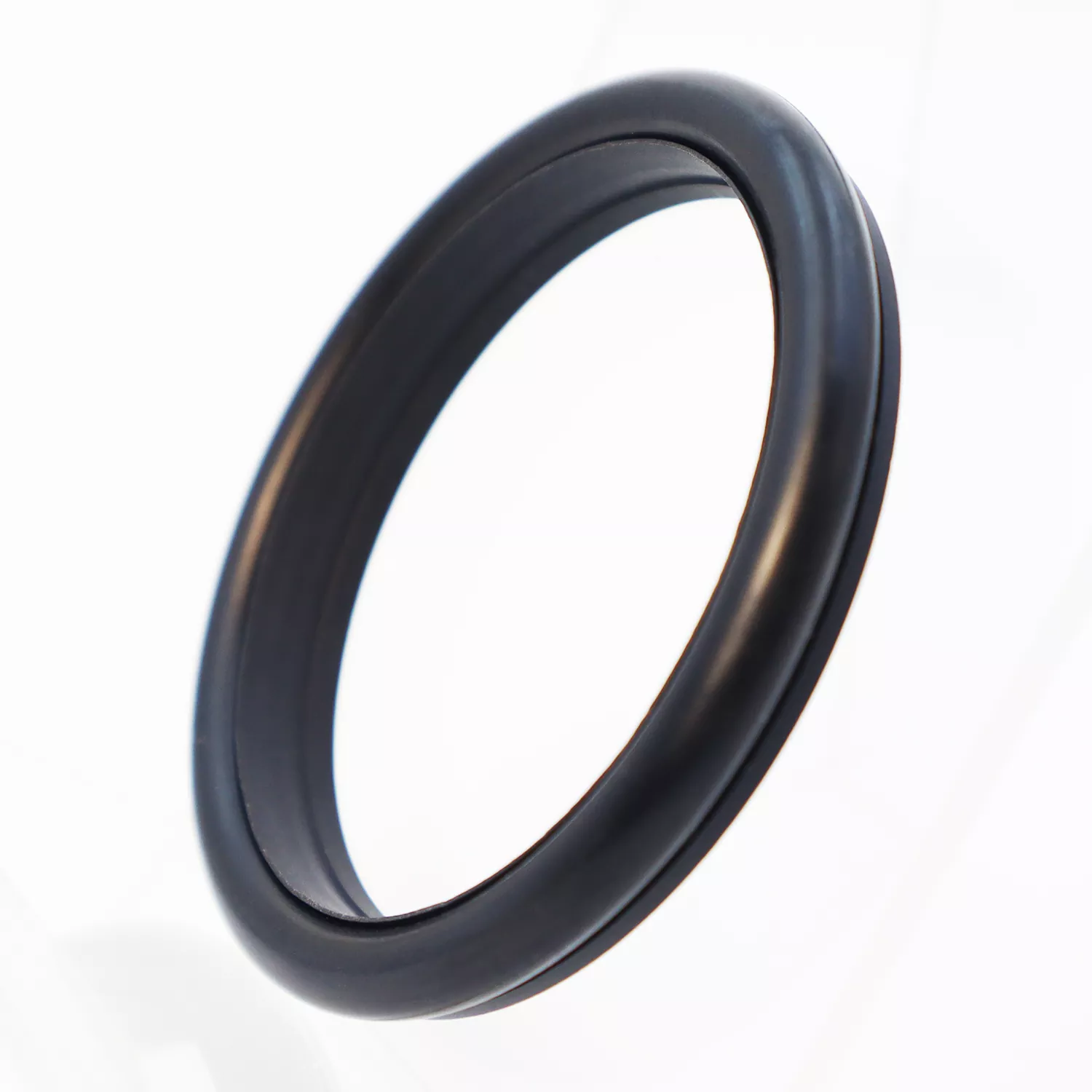

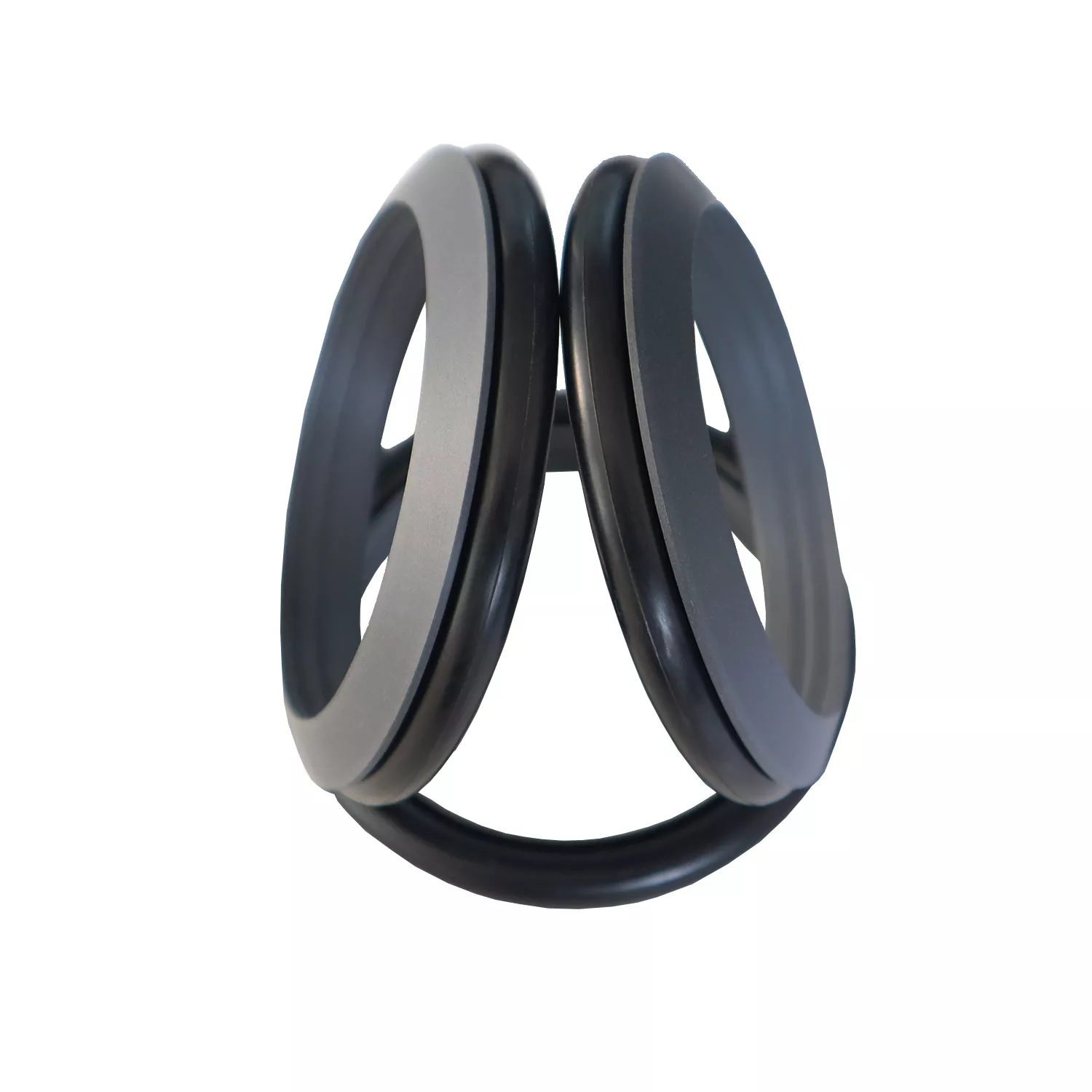

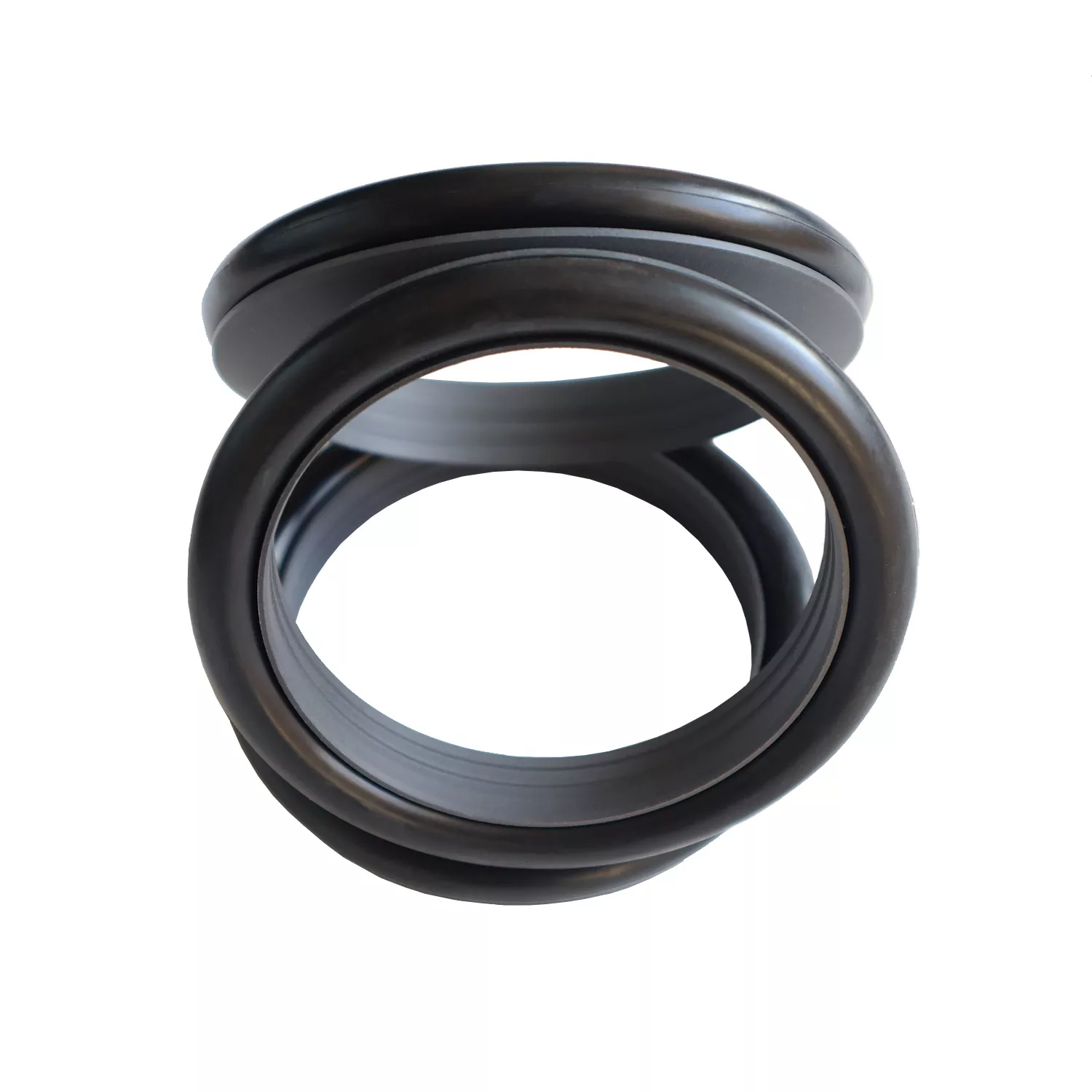

Uszczelnienie kombinowane typu łapowego składa się z pierścienia uszczelniającego w kształcie stopy (wykonanego z PTFE lub kompozytów PTFE) połączonego z gumowym pierścieniem typu O-ring; jest przeznaczony do uszczelniania jednostronnego działania w hydraulicznych i pneumatycznych zastosowaniach tłokowych.

Jest on podzielony na serię RC03 i serię RC04 (w której wykorzystuje się pierścienie typu O-ring serii GB1235) w oparciu o dołączony pierścień typu O-ring. Pierścień uszczelniający ma konstrukcję z cienką wargą, która zapewnia doskonałą kompensację dynamiczną, co skutkuje doskonałą skutecznością uszczelnienia. Rowek w kształcie klina na powierzchni uszczelniającej w kształcie stopy poprawia integralność uszczelnienia i odporność na zanieczyszczenia, jednocześnie zmniejszając tarcie. Konstrukcja konstrukcyjna zwiększa również zdolność uszczelnienia do wytrzymywania ciśnienia. Generalnie nie można go montować w zamkniętych rowkach.

Cechy produktu

1. Nadaje się zarówno do zastosowań hydraulicznych, jak i pneumatycznych

2. Doskonałe właściwości uszczelniające zarówno w środowiskach wysokiego, jak i niskiego ciśnienia

3. Niskie tarcie; minimalny opór rozruchowy i płynny ruch; równe tarcie dynamiczne i statyczne; brak efektu stick-slip

4. Długa żywotność; nadaje się do zastosowań ze smarowaniem bezolejowym

5. Potrafi sprostać wymaganiom dotyczącym uszczelnień pod wysokim i bardzo wysokim ciśnieniem

Obowiązujące warunki pracy

Wartości graniczne nie powinny występować jednocześnie.

Wybór materiału

1. Kompatybilne materiały na pierścienie uszczelniające typu O-ring obejmują: kauczuk nitrylowy RO1 (NBR), kauczuk fluorowy RO2 (FKM) itp.

2. Materiał pierścienia uszczelniającego: materiał standardowy PTFE3; inne dostępne opcje obejmują PTFE2, PTFE4 i inne materiały o wysokiej wydajności.

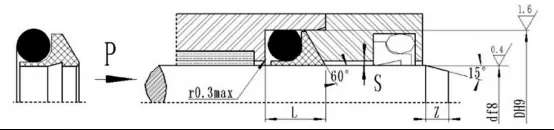

Przykład zamówienia

Zamów model: RC03 — 80x89x10-PTFE3-R01

Model — średnica pręta x średnica rowka x szerokość rowka  PTFE3 – kod materiału zmodyfikowanego PTFE  R01 – kod materiału pierścienia uszczelniającego typu O-ring

Tabela specyfikacji

1. Tabela specyfikacji RC03

Produkty mogą być wykonane w dowolnym rozmiarze podanym w tabeli specyfikacji.

Uwagi: 1. Dla ciśnień >60 MPa należy zastosować tolerancję pasowania H8/f8 w obszarze podstawy uszczelnienia; do uszczelniania pod bardzo wysokim ciśnieniem, Smax < 0,05.

2. Jeżeli wymagana jest konstrukcja z zamkniętymi rowkami, należy skontaktować się z biurem.

2. Tabela specyfikacji RC04

Kompatybilny z O-ringami GB1235; można wytwarzać produkty o dowolnym rozmiarze wymienionym w tabeli specyfikacji.
