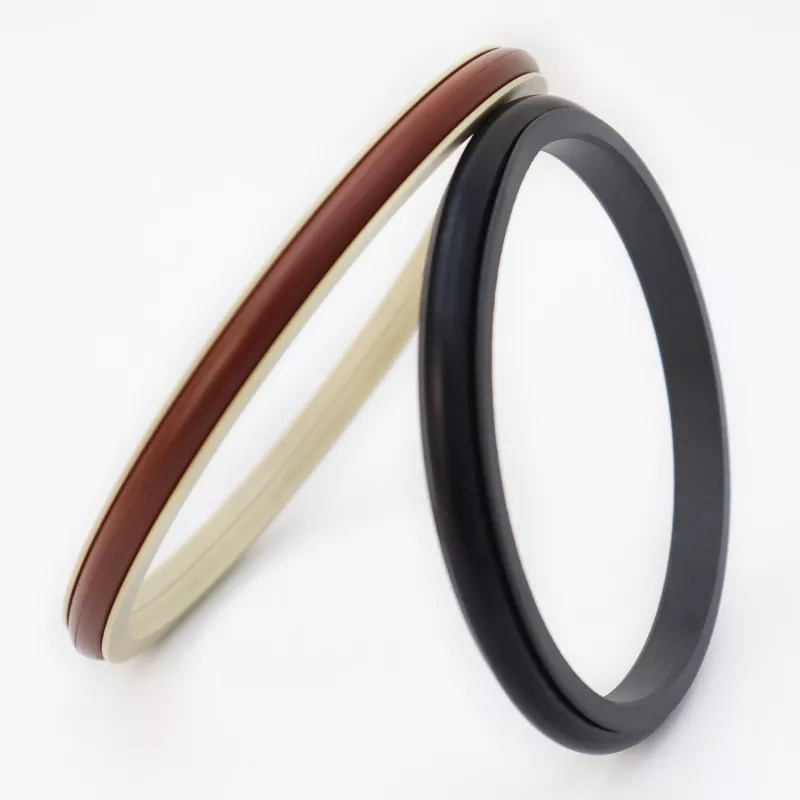

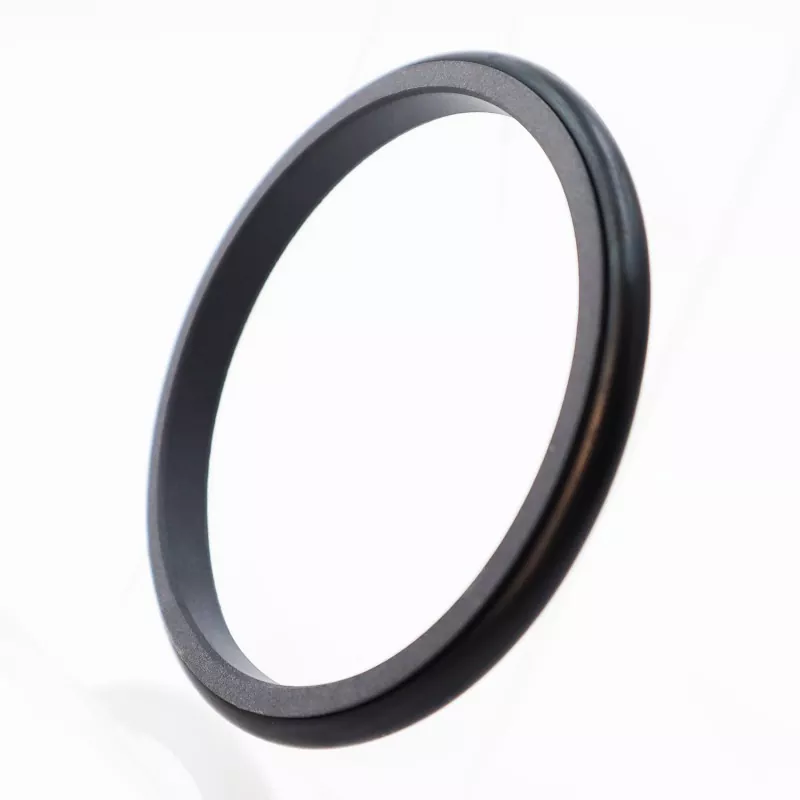

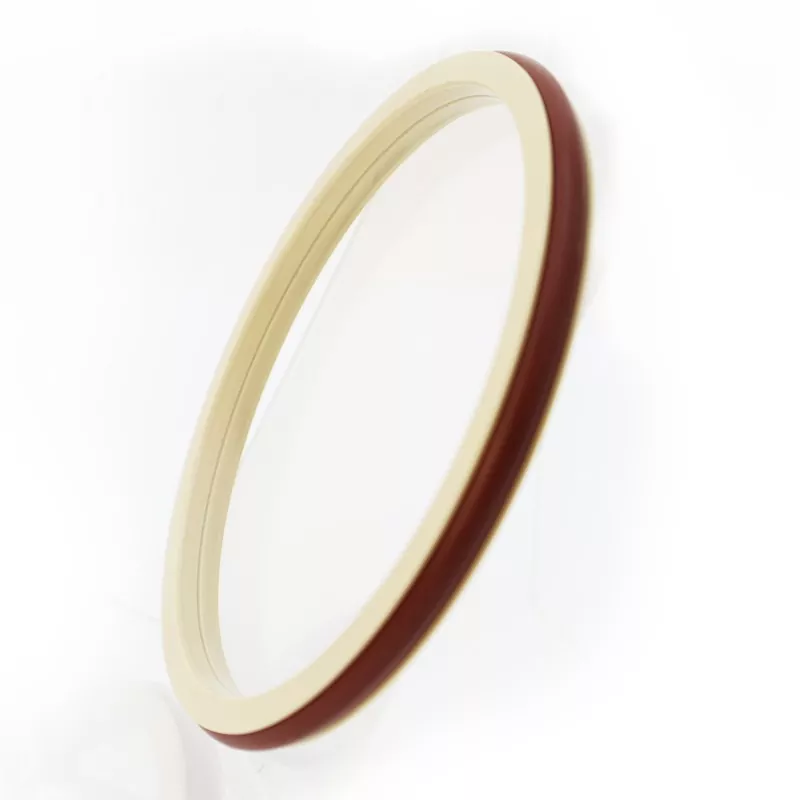

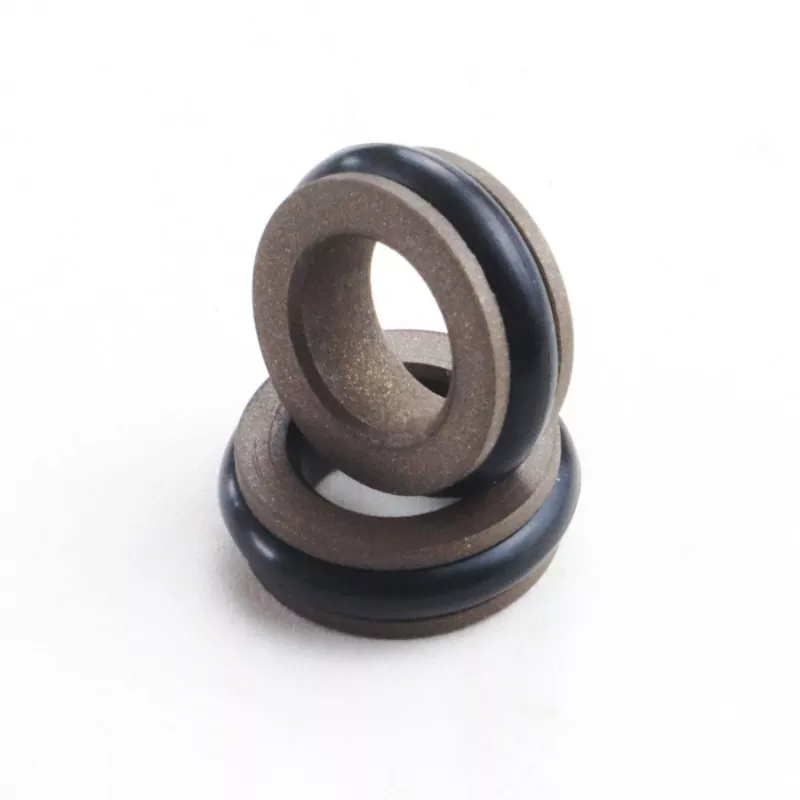

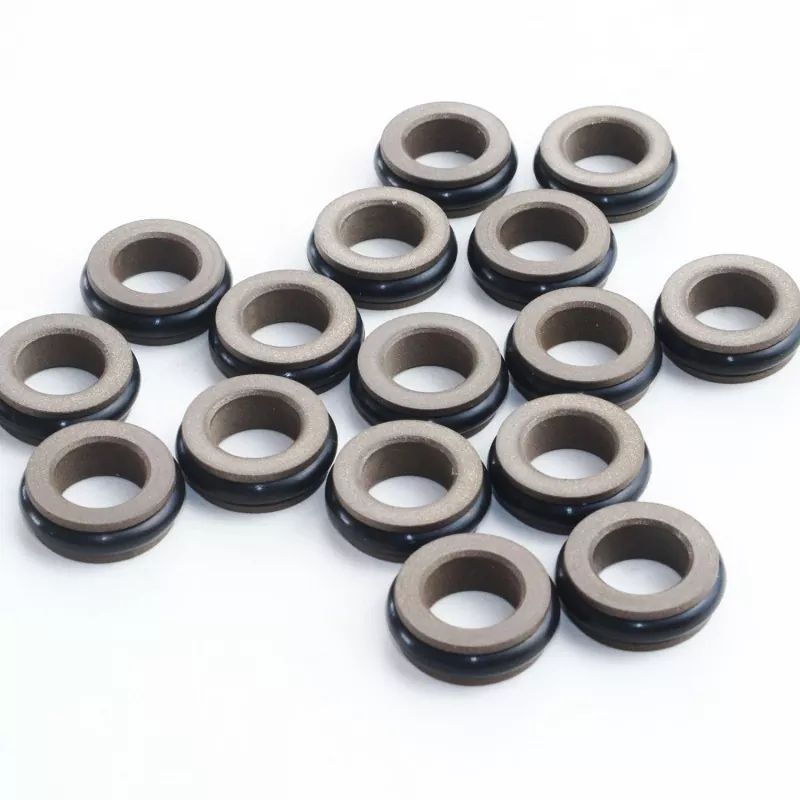

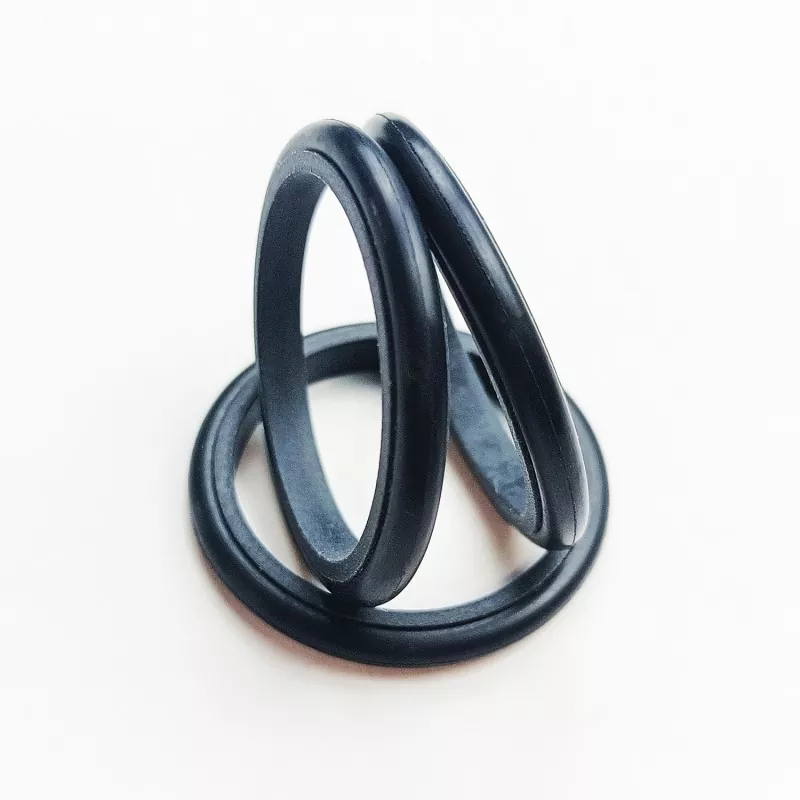

Uszczelnienie kombinowane typu C składa się z pierścienia uszczelniającego w kształcie litery C wykonanego z PTFE i jego materiału kompozytowego oraz pierścienia typu O-ring. Nadaje się do dwukierunkowego uszczelniania ciśnieniowego zarówno w hydraulicznych, jak i pneumatycznych ruchach posuwisto-zwrotnych. Jest dostępny w seriach RC06 i RC07 (kompatybilny z O-ringami serii GB1235) w zależności od pasującego O-ringu. Ze względu na cienką wargę pierścienia uszczelniającego, ma on dobrą zdolność kompensacji nadążnej, co skutkuje doskonałą skutecznością uszczelniania. Symetryczna budowa uszczelki typu C pozwala na uszczelnienie pod dwukierunkowym ciśnieniem.
1. Nadaje się zarówno do zastosowań hydraulicznych, jak i pneumatycznych.
2. Doskonałe właściwości uszczelniające zarówno w zastosowaniach wysoko-, jak i niskociśnieniowych.
3. Niskie tarcie, niski opór rozruchowy, płynna praca, równe tarcie dynamiczne i statyczne oraz brak pełzania.
4. Długa żywotność; nadaje się do uszczelniania bezolejowego smarowania.
5. Nadaje się do dwukierunkowego uszczelniania ciśnieniowego.
Wartości ekstremalne nie powinny występować jednocześnie.
|
Ciśnienie (MPa) |
Temperatura (°C) |
Prędkość (m/s) |
Głoska bezdźwięczna |
|
≤100 |
-35 do +100 (z O-ringiem NBR) |
≤6 |
Olej hydrauliczny, płyny ognioodporne (HFA/HFB), gaz itp. |
|
-20 do +180 (z oringiem FKM) |
1. Pasujące materiały pierścieni O-ring: kauczuk nitrylowo-butadienowy RO1 (NBR), kauczuk fluorowy RO2 (FKM) itp.
2. Materiał pierścienia uszczelniającego: Materiał standardowy PTFE3, inne opcjonalne materiały obejmują PTFE2, PTFE4 i inne materiały o wysokiej wydajności.
Zamawianie Model RC06-80x89,9x9,2-PTFE3 — R01

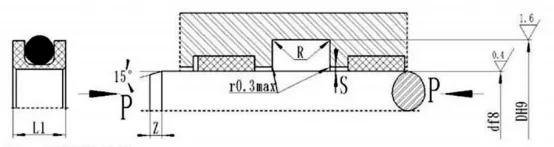

Model – średnica pręta x średnica rowka x szerokość rowka PTFE3 — zmodyfikowany PTFE Kod materiału R01 Materiał pierścienia uszczelniającego typu O-ring
Może produkować produkty o dowolnym rozmiarze wymienionym w tabeli specyfikacji.
|
d f8 Standardowy RC06 |
d f8 Lekki RC06-Q |
d f8 Wytrzymały RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmaks |
Smaks |
Zmin |
d0 |
|
|
＜20MPA |
＜40MPA |
|||||||||
|
-- |
4 ~ 17,9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4 ~ 17,9 |
18 ~ 39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18 ~ 39,9 |
40 ~ 106,9 |
4 ~ 17,9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40 ~ 106,9 |
107 ~ 630,9 |
18 ~ 39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107 ~ 630,9 |
631 ~ 999 |
40 ~ 106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631 ~ 999 |
1000 ~ 1600 |
107 ~ 630,9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1600 |
≥1600 |
631 ~ 999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000 ~ 1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Notatka: 1. Dla wałów o średnicach ≤ 70 mm zalecane są uszczelnienia z otwartymi rowkami. Informacje na temat montażu integralnych (zamkniętych) uszczelek do rowków można znaleźć w instrukcji montażu.
2. Dla ciśnienia > 40 MPa obszar grani Smax uszczelki powinien mieć tolerancję pasowania H8/f8.
Pasujący pierścień uszczelniający GB1235 Może wytwarzać produkty o dowolnym rozmiarze wymienionym w tabeli specyfikacji.
|
Zakres średnic wału d f8 |
Średnica rowka D H9 |
Szerokość wykopu L+0,2 |
Wysokość uszczelnienia L1 |
Zaokrąglone rogi Rmaks |
Luz promieniowy Smax |
Ścięcie Zmin |
Średnica drutu o-ringu d0 |
|
|
＜20MPA |
＜40MPA |
|||||||
|
5 ~ 21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22 ~ 39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40 ~ 154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155 ~ 1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Przykład zamówienia RC07—80*90,4*9,8-PTFE3-R01
