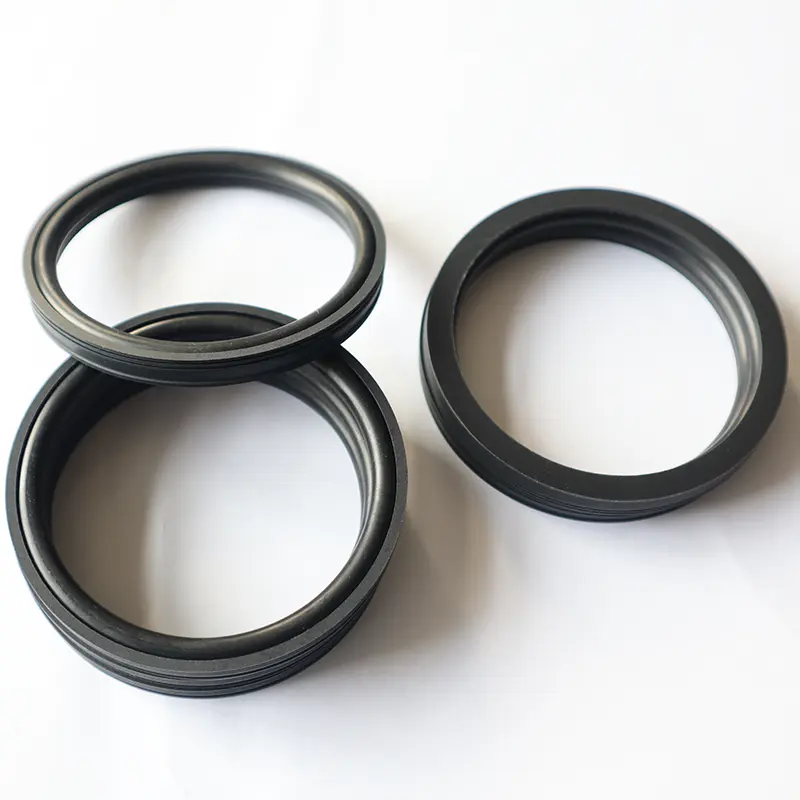

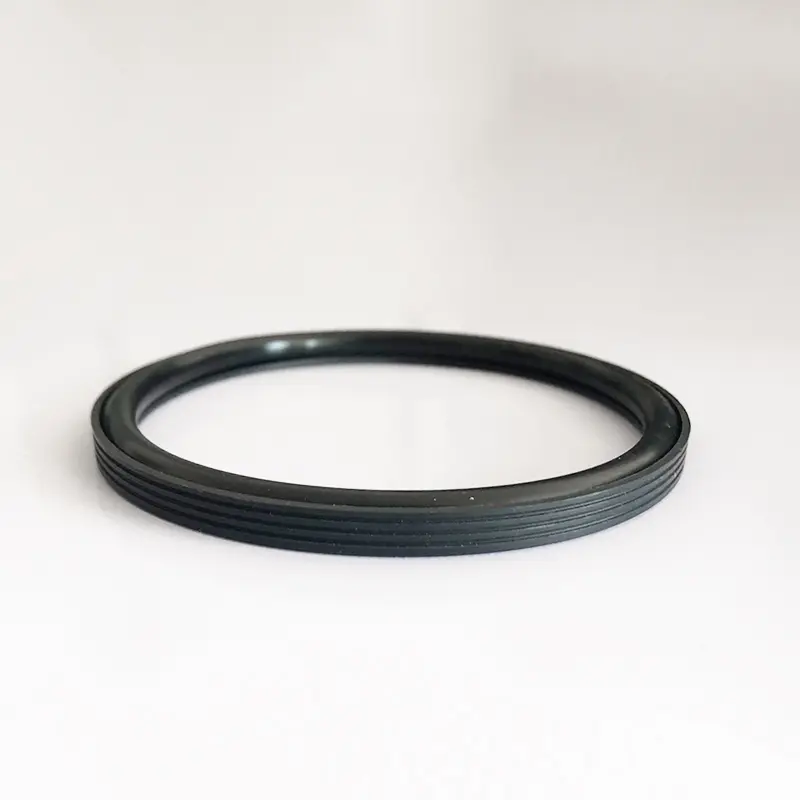

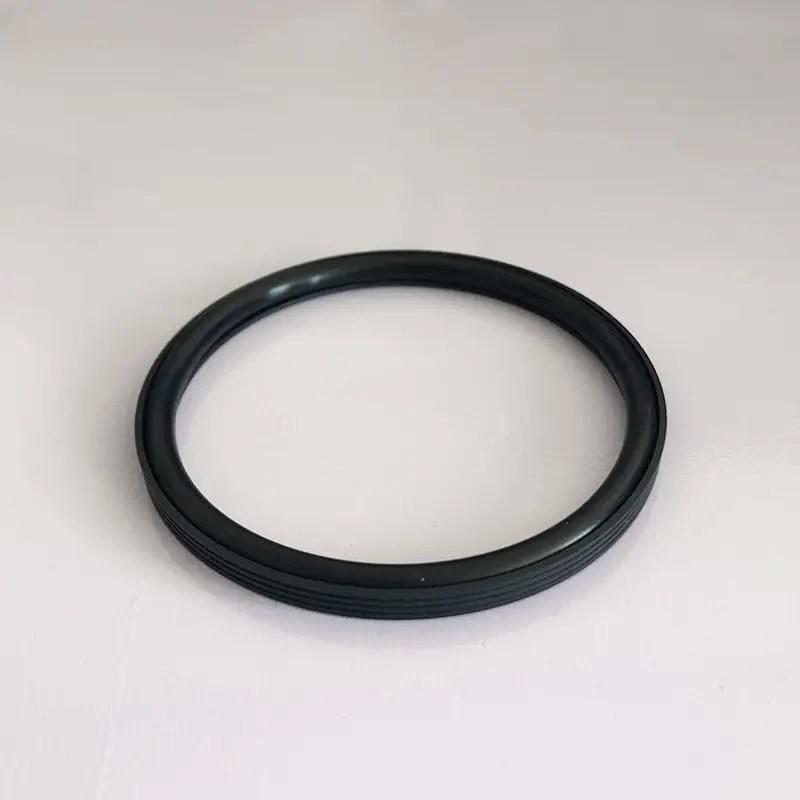

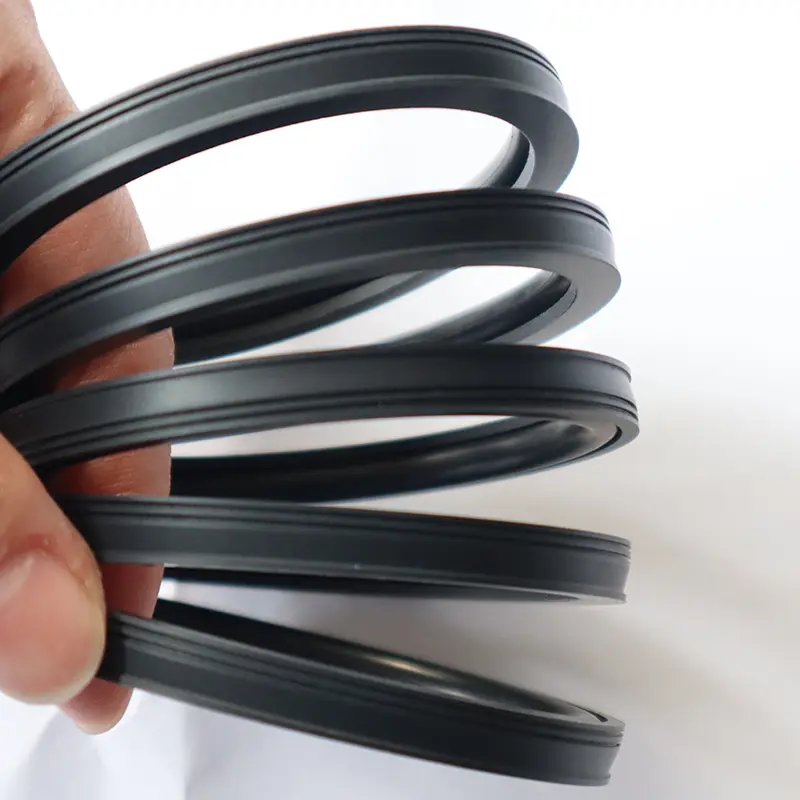

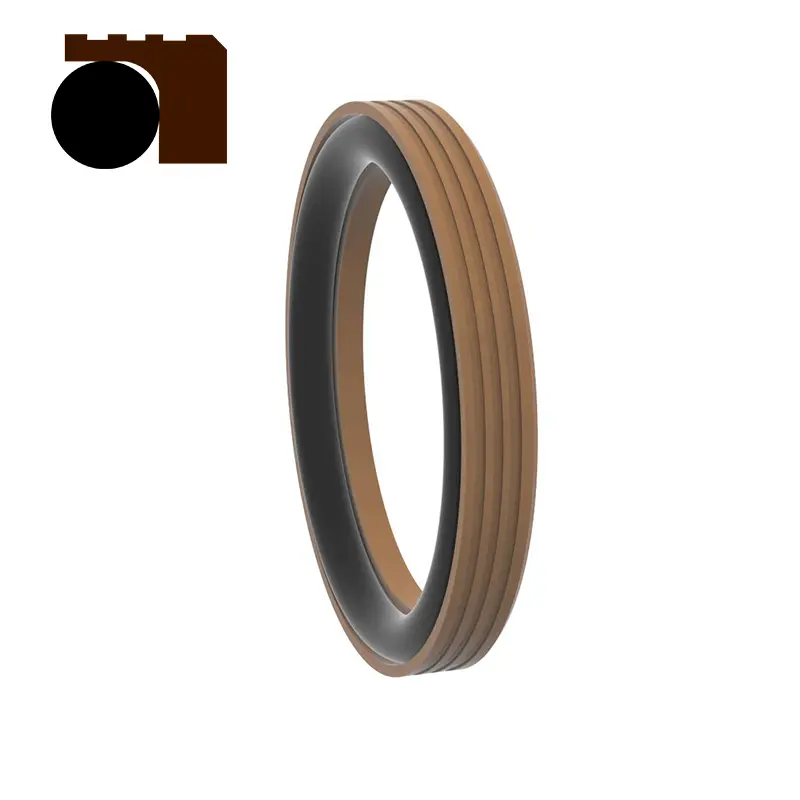

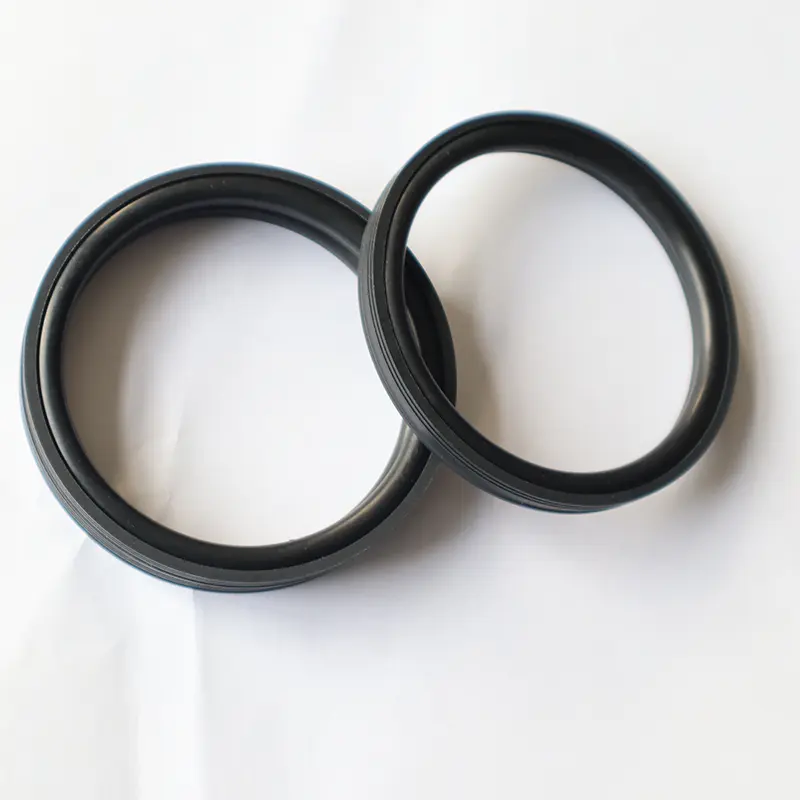

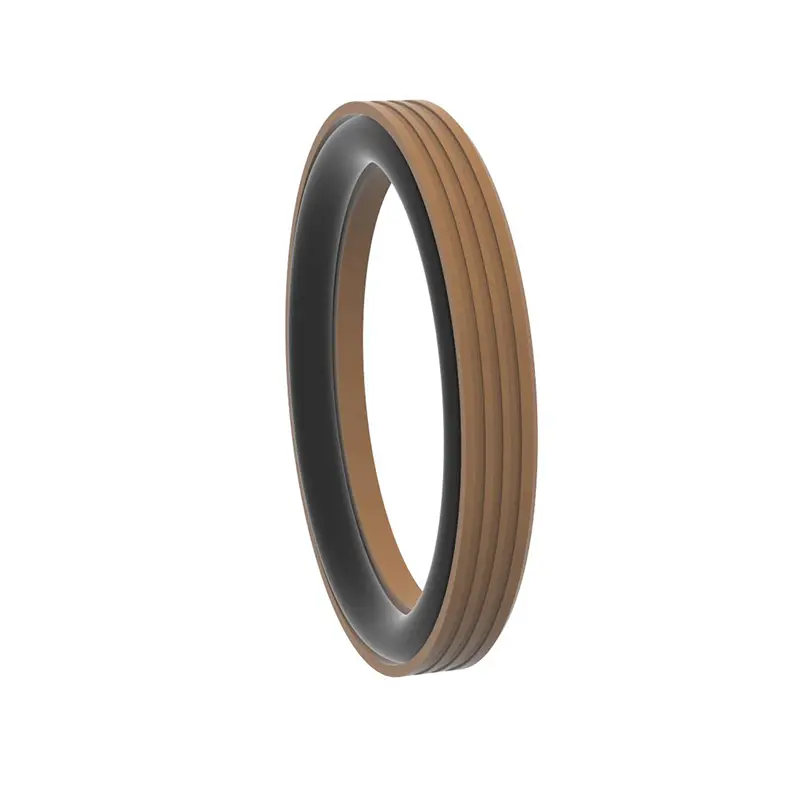

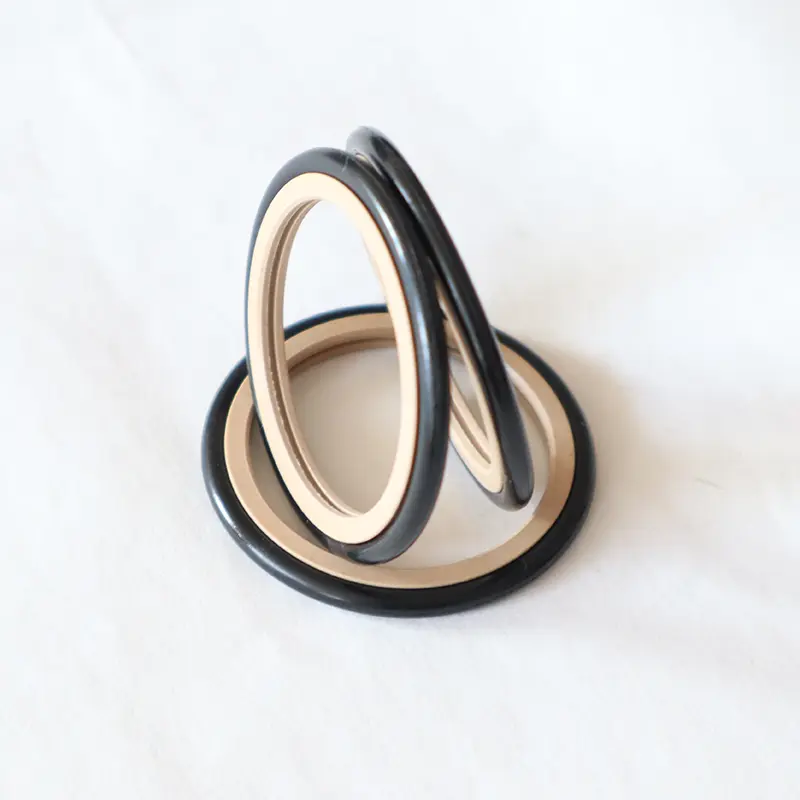

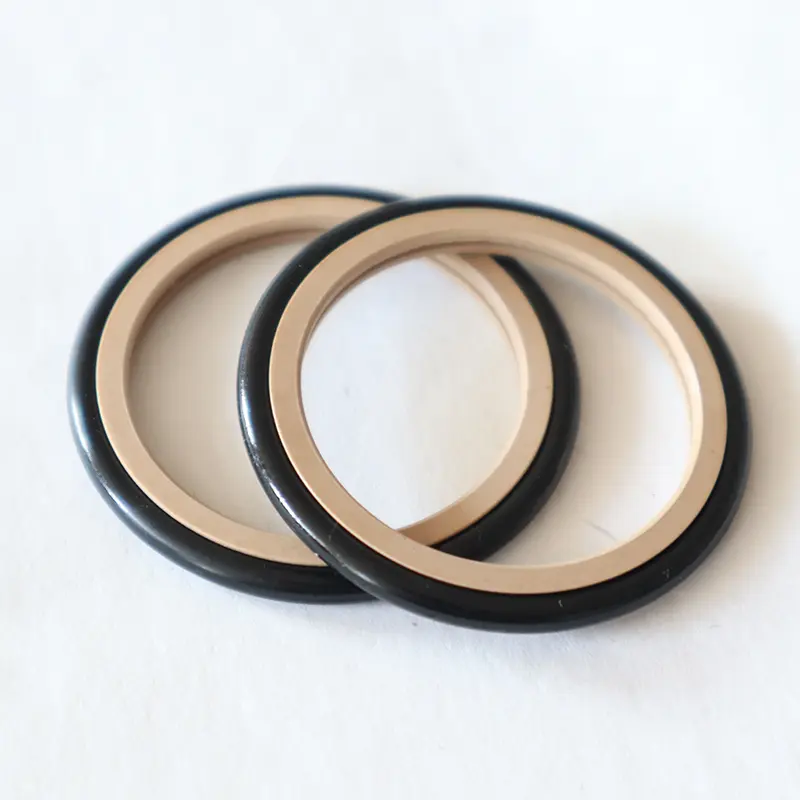

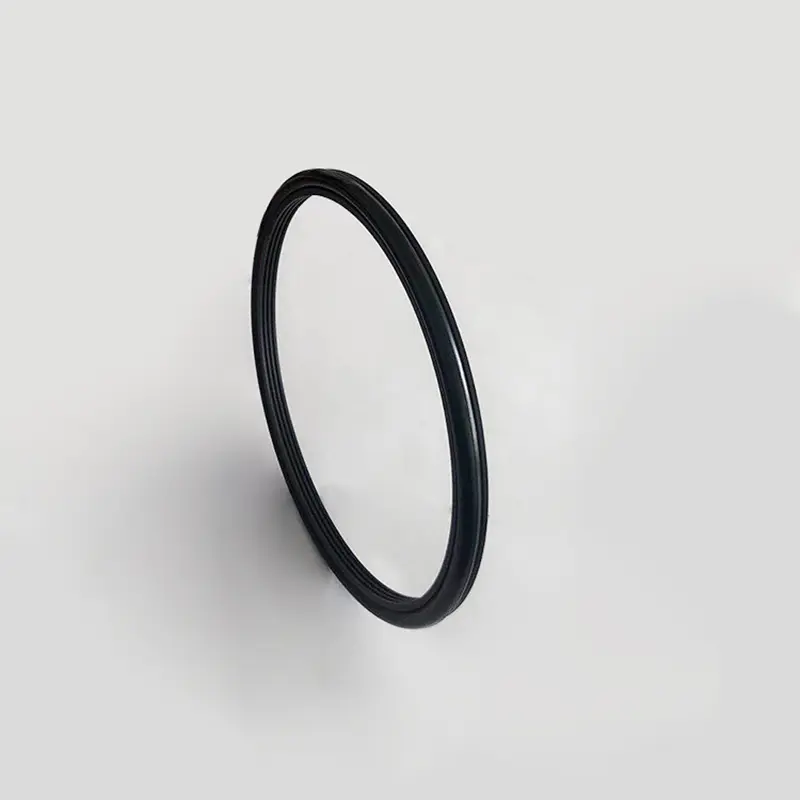

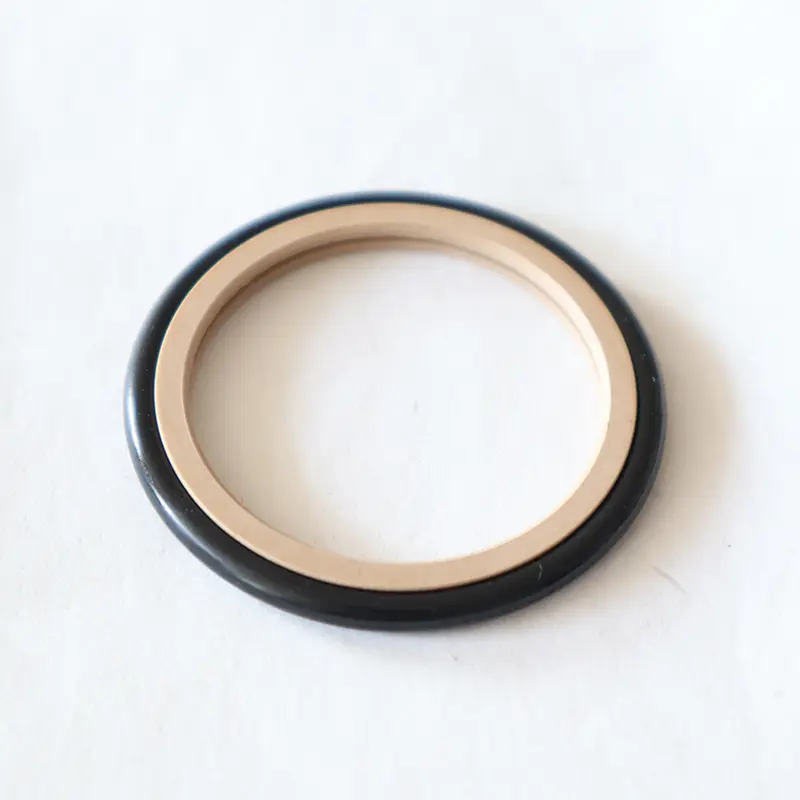

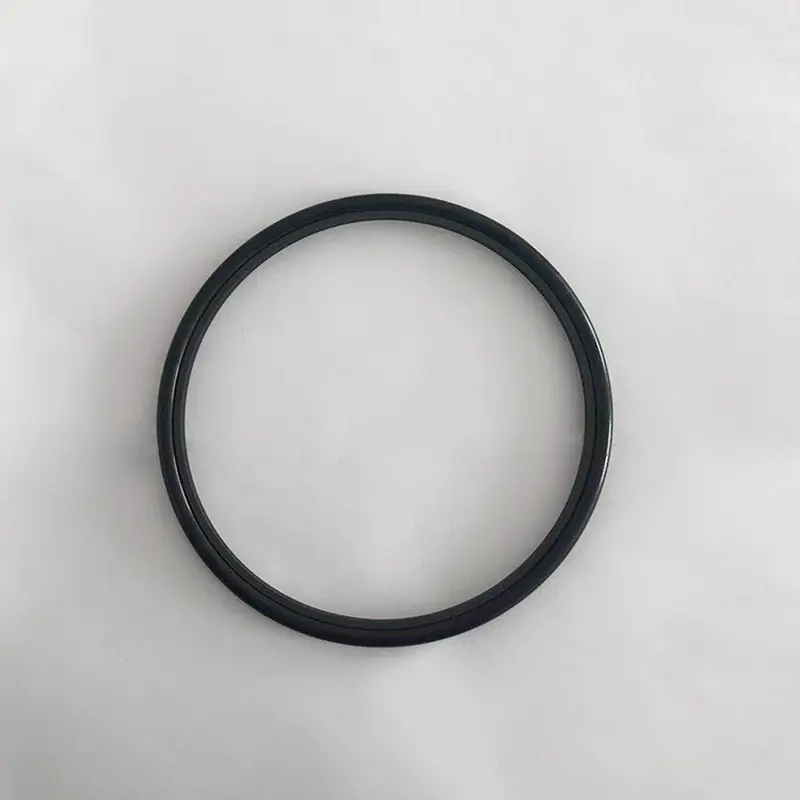

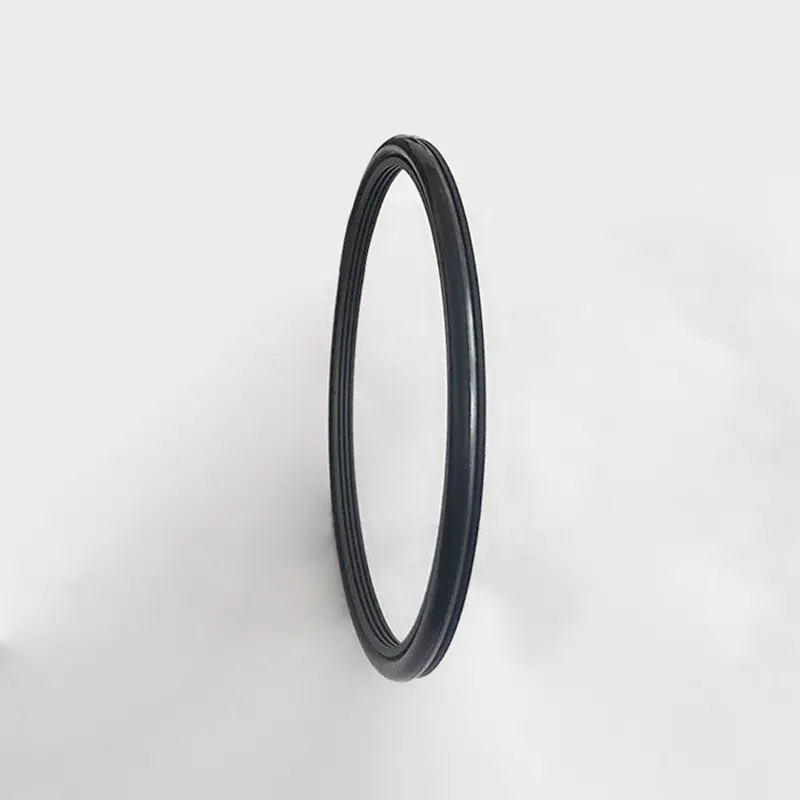

Uszczelki wysokociśnieniowe RC2061 i RC2062 do zawiesiny cementowej wystrzelonej przez uszczelki Ruichen zostały zaprojektowane tak, aby poradzić sobie z złożonymi i surowymi warunkami uszczelnienia zawiesiny cementu.

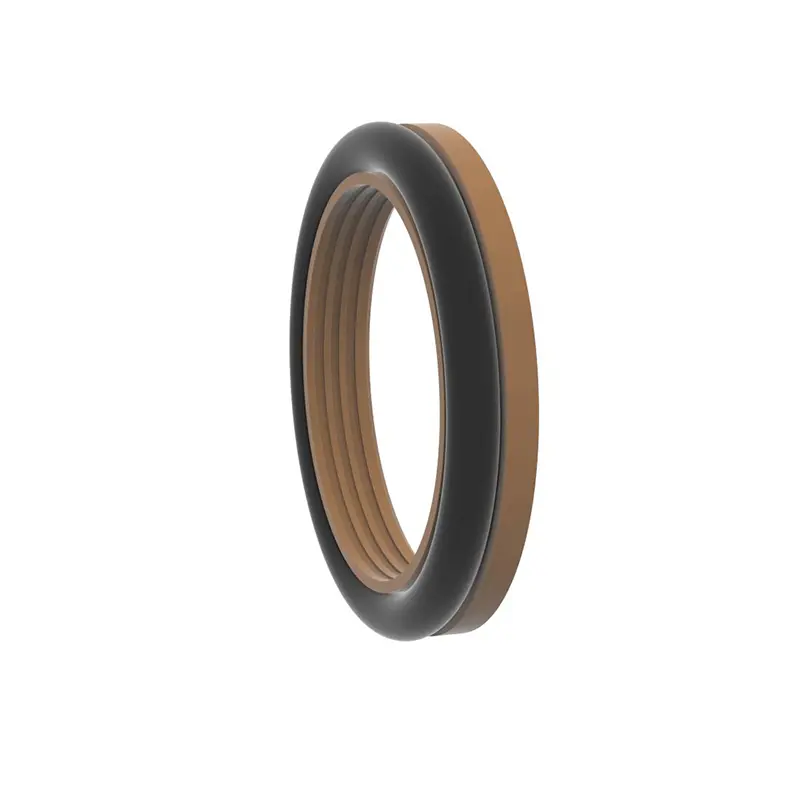

Te dwa produkty mają tę samą konstrukcję, z których oba składają się ze starannie zaprojektowanych inżynierii o wysokiej funkcji plastikowej uszczelki i O-ringów, aby osiągnąć jednokierunkowe uszczelnienie hydraulicznego ruchu wzajemnego i obrotowego. Mają szeroką gamę zastosowań i mogą odgrywać ważną rolę w sprzęcie, takich jak pompy tłoka, pompy błotne, ćwiczenia śrubowe, platformy wiertnicze, sprzęt do poszukiwania oleju i betonowe rośliny.
Pod względem wydajności nasze uszczelki pod wysokim ciśnieniem do zawiesiny cementowej mogą wykazywać wiele zalet. Charakterystyka długiej żywotności zmniejsza potrzebę częstego wymiany części uszczelniających i zmniejszają koszty konserwacji sprzętu; Niska wydajność tarcia zapewnia płynne działanie sprzętu i zmniejsza utratę energii; Dobre uszczelnienie skutecznie zapobiega wyciekom zawiesiny cementowej i zapewnia stabilne działanie sprzętu; Mała przestrzeń konstrukcyjna jest wygodna do instalacji i układu w ograniczonych przestrzeniach różnych urządzeń; Łatwa instalacja, użytkowanie i konserwacja dodatkowo poprawia wydajność wykorzystania sprzętu.
W przypadku nośników złośliwych, takich jak zawiesina cementowa, produkt może zwiększyć efekt uszczelnienia poprzez specjalną konstrukcję optymalizacji wargi i grubości. Gdy używane do uszczelniania mediów zawiesiny, w celu dalszej poprawy wydajności uszczelnienia i żywotności komponentów, zalecamy smarowanie tłuszczu między dwiema (lub więcej) uszczelkami. Te dwa uszczelki pod wysokim ciśnieniem dla zawiesiny cementowej zapewniają niezawodne i wydajne rozwiązanie problemu uszczelnienia zawiesiny wysokociśnieniowej.
Funkcje i aplikacje produktu:
Przykład zamówienia:

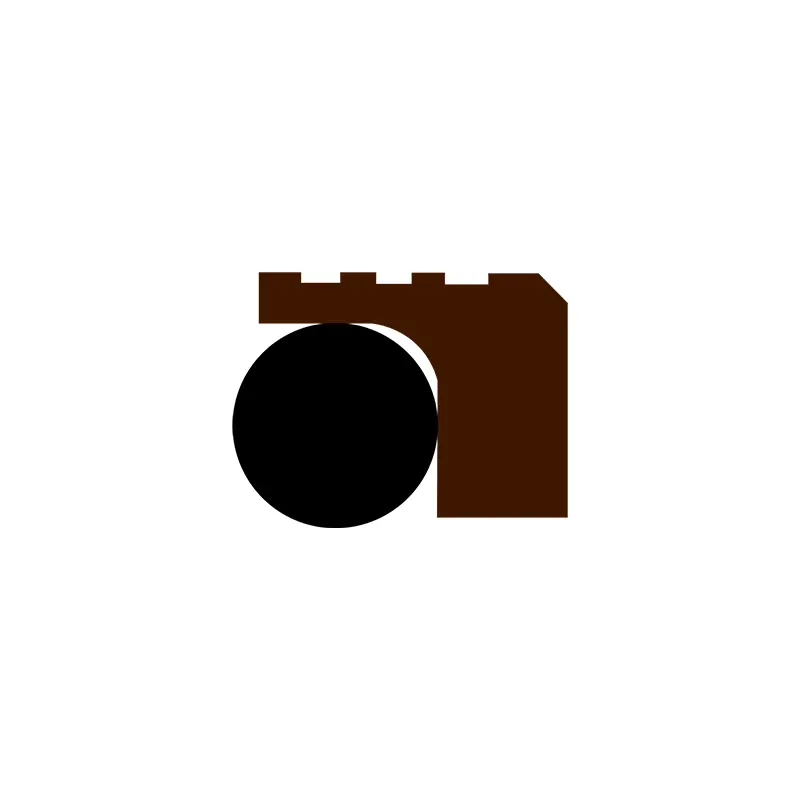

Model zamówienia RC2061-80X91.7x7.6-PTFE4-R01 Średnica wału modelu X Groove X Groove X Groove Kod materiału

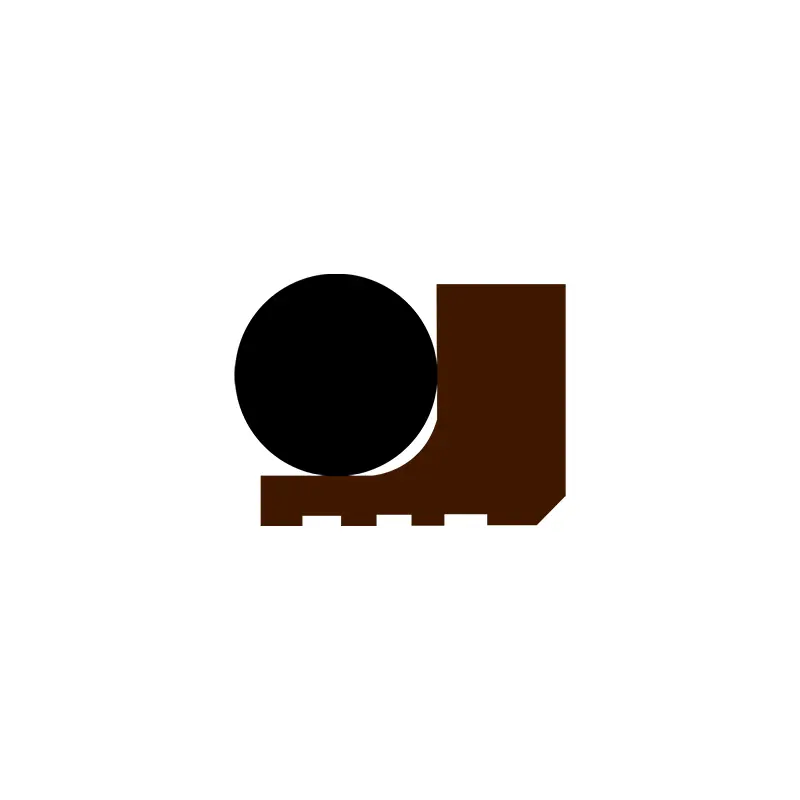

Model zamówienia RC2062-80X68.3x7.6-PTFE4-R01
Model-cylindra średnica X Groove X Groove szerokość materiału

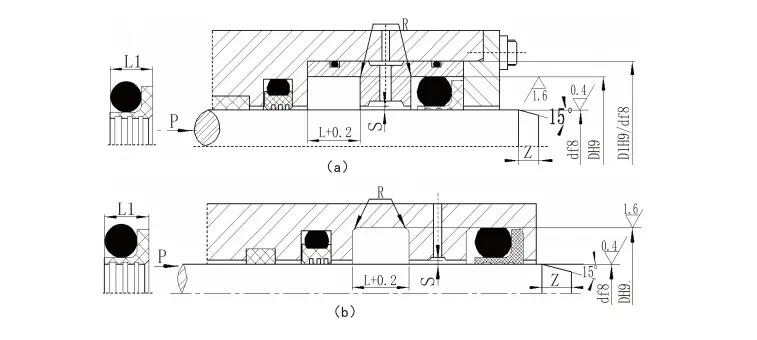

Specyfikacje:
| Zakres średnicy wału
Typ standardowy D F8 RC2061 |
Zakres średnicy wału
Ciężkie ładunek D F8 RC2061-Z |
Średnica groove D H9 |
Szerokość groove L+0.2 |
Szerokość pieczęci 1 | Okrągłe rogi Rmax |
Radialny luz Smax | Ścięcie Zmin |
Średnica drutu o-ring | ||
| <10mpa | <20mpa | <40MPA | ||||||||
| 5 ~ 15,9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107,9 | 16 ~ 38,9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 39 ~ 107,9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19,4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Uwaga: 1. Dla średnicy wału ≤30 mm zaleca się otwarty rowek. | ||||||||||
| 2. W przypadku uszczelnienia obrotowego zaleca się, aby twardość powierzchni wału obrotowego wynosiła HRC ≥58. 3. W przypadku ciśnienia większego niż 30 MPa zaleca się H8/F8 dla przerwy wytłaczania. | ||||||||||

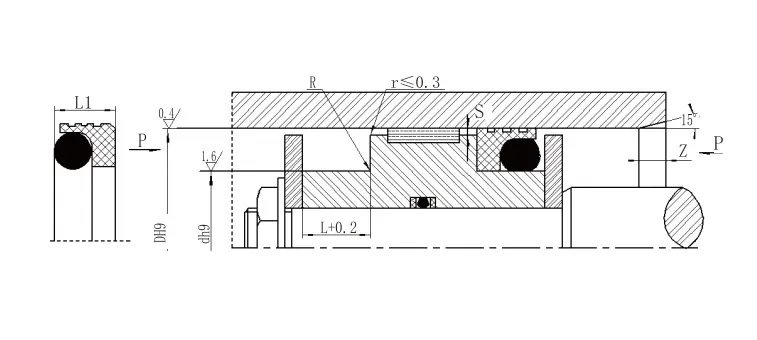

| Zakres przysłony
Standard D H9 RC2062 |
Zakres przysłony
Ciężkie ładunek D H9 RC2062-Z |
Średnica groove D H9 |
Szerokość groove L+0.2 |
Szerokość pieczęci 1 | Zaokrąglone zakątki Rmax |
Radialny luz Smax | Ścięcie Zmin |
Średnica drutu o-ring | ||
| <10mpa | <20mpa | <40MPA | ||||||||
| 8 ~ 12,9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127,9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127,9 | D-155.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-119.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Uwaga: 1. W przypadku średnic cylindrów ≤ 30 mm zalecane są otwarte rowki. | ||||||||||
| 2. W przypadku ciśnień większych niż 30 MPa zaleca się H8/F8 w celu wyśrodkowania wytłaczania. | ||||||||||
| Uszczelki pod wysokim ciśnieniem dla warunków pracy cementowej | ||||||
| Profil | Model | Ciśnienie MPA |
Temperatura (℃) | Prędkość (SM) |
Głoska bezdźwięczna | |
| Ruch wzajemny | Ruch obrotowy | |||||
 |
RC2061 | ≤100 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | ≤2 | Woda, błoto, ropa naftowa, olej hydrauliczny, emulsja itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | ≤2 | Woda, błoto, ropa naftowa, olej hydrauliczny, emulsja itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||||
