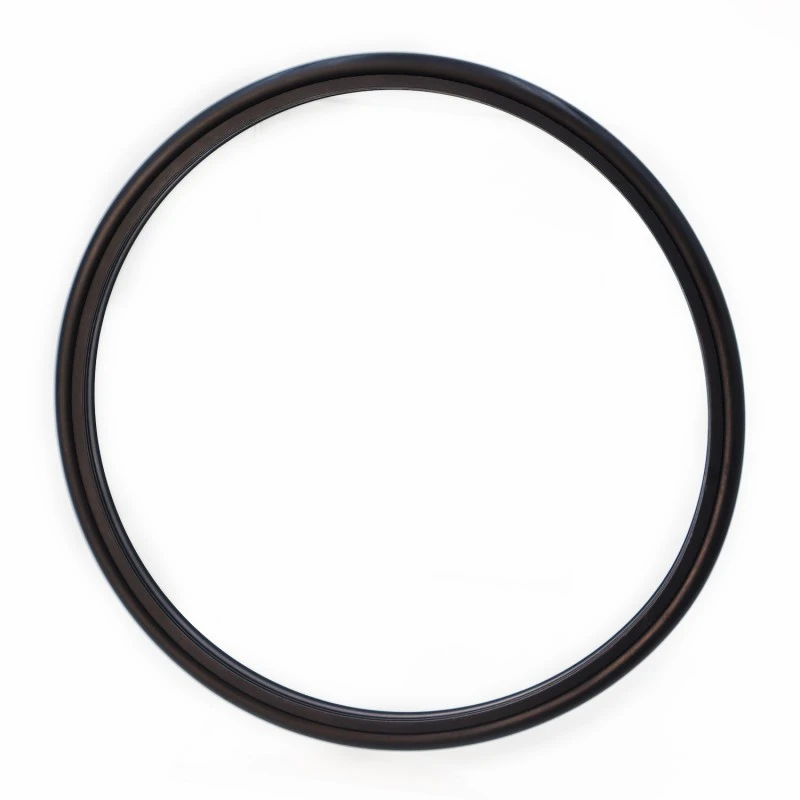

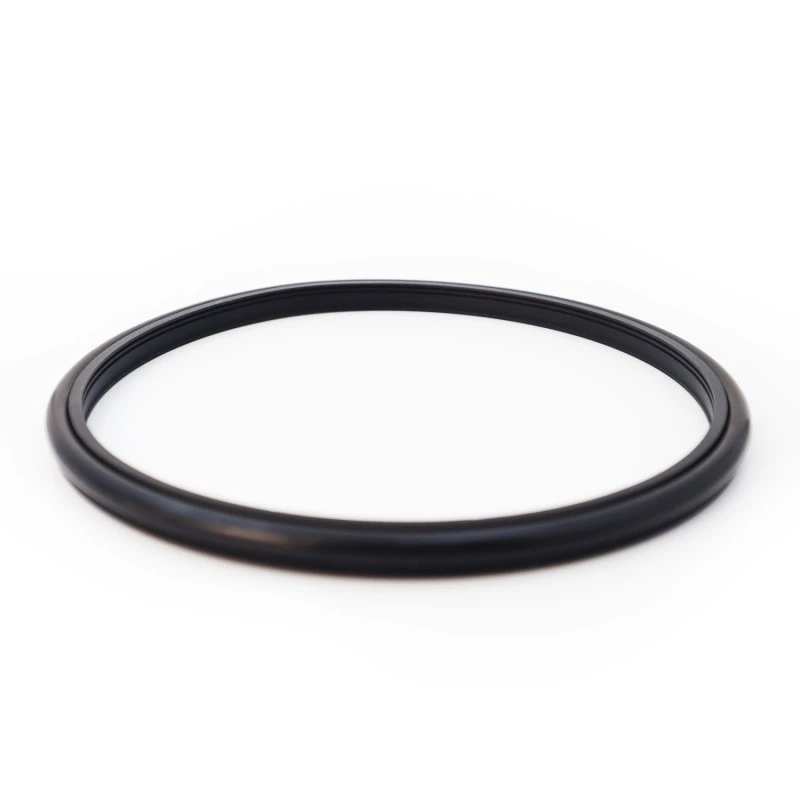

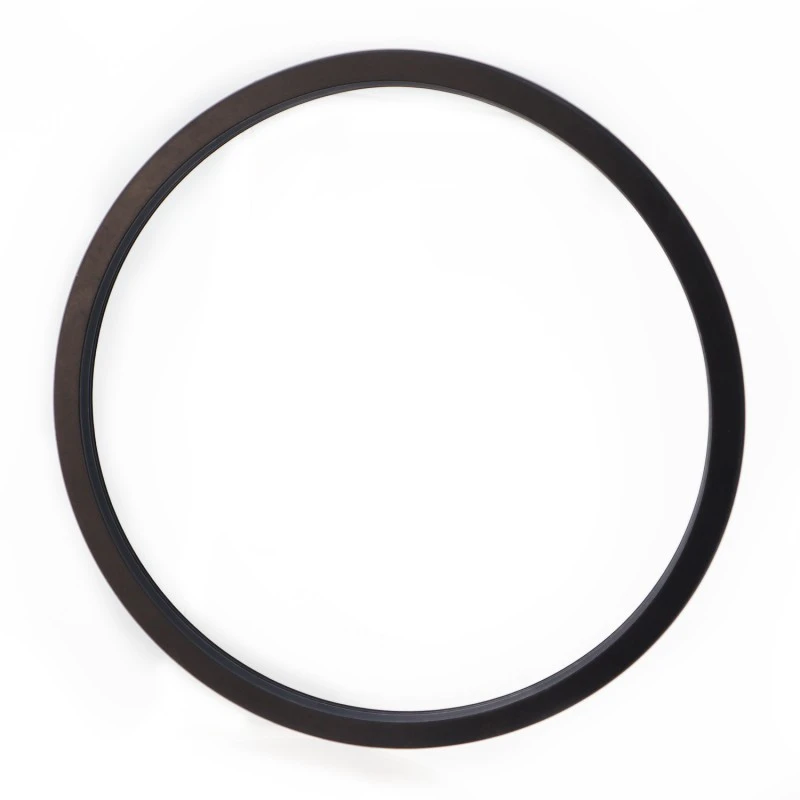

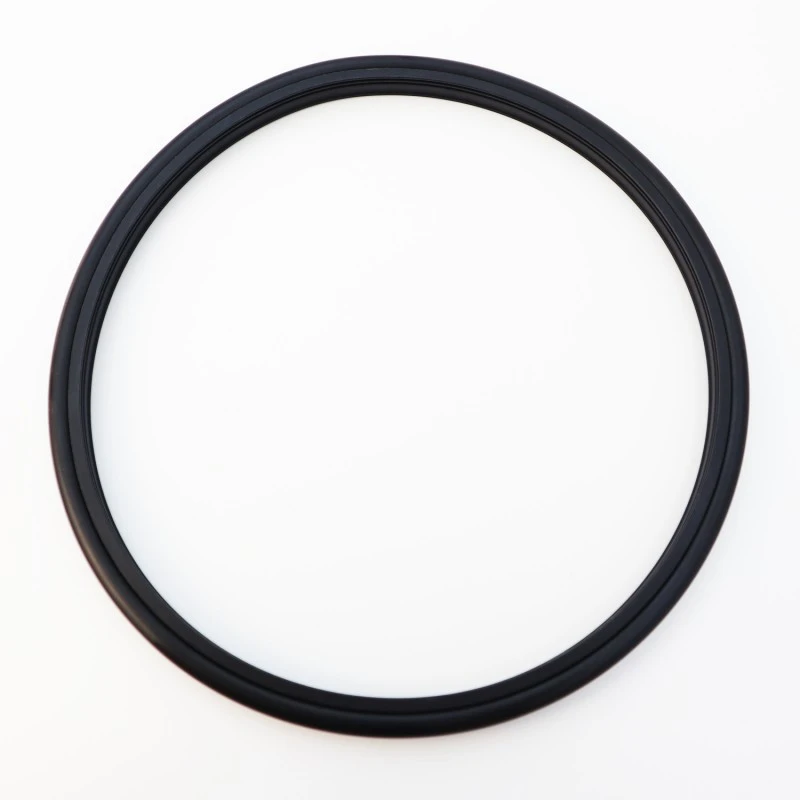

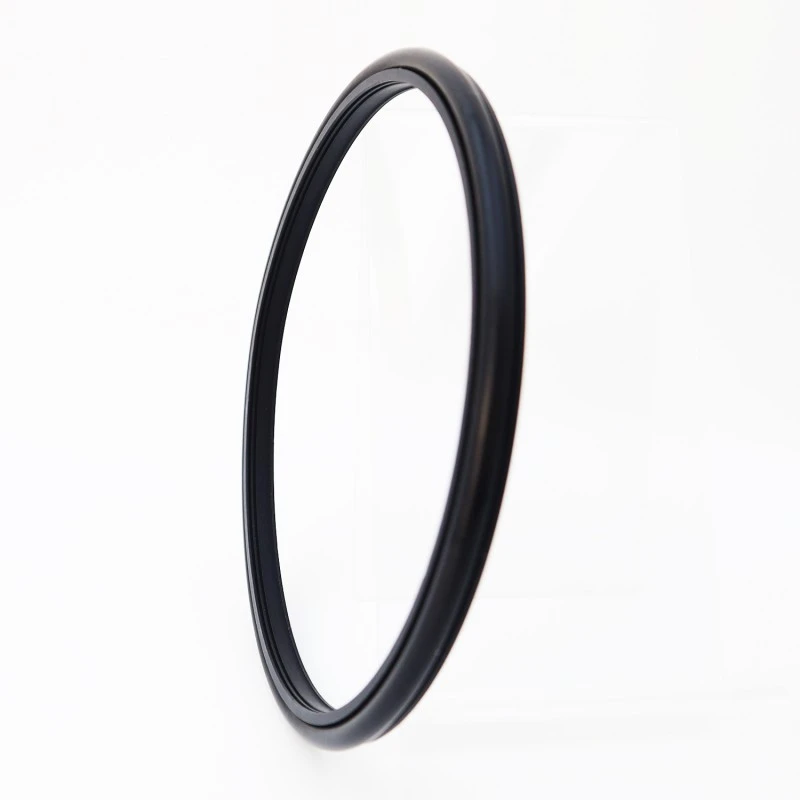

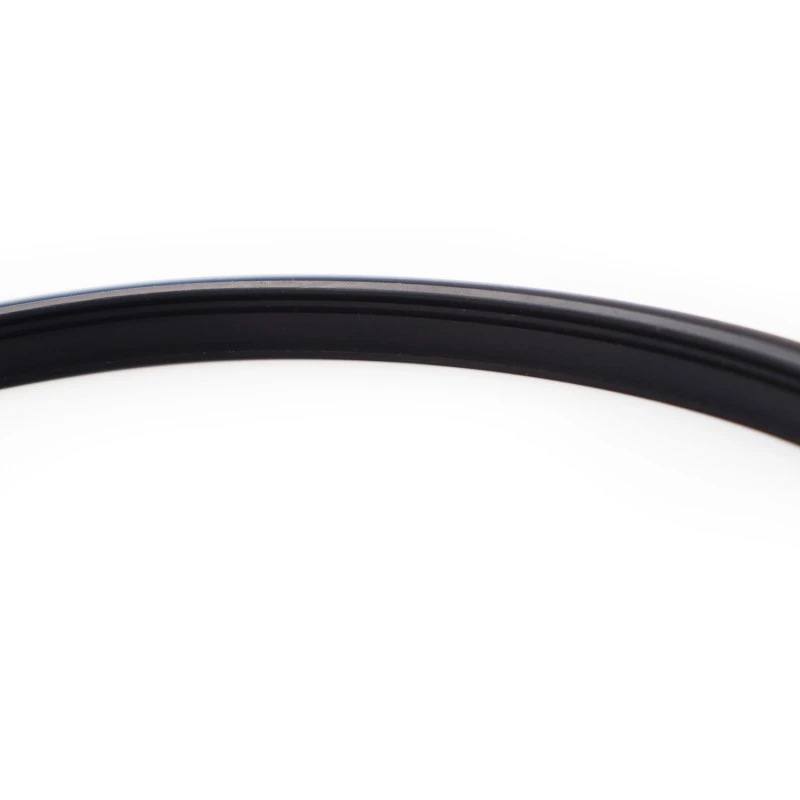

Uszczelnienie wału do wysokociśnieniowej zawiesiny cementowej: wysoka żywotność, niskie tarcie, doskonałe właściwości uszczelniające, zwarta konstrukcja oraz łatwa instalacja, użytkowanie i konserwacja. Specjalna warga uszczelniająca i konstrukcja o zoptymalizowanej grubości zapewniają dobre uszczelnienie nawet w przypadku trudnych mediów, takich jak zaczyn cementowy. W przypadku stosowania do uszczelniania mediów błotnych zalecamy smarowanie smarem pomiędzy dwoma (lub większą liczbą) uszczelek.
Obowiązujące warunki pracy (wartości graniczne nie powinny występować jednocześnie)
|
Ciśnienie/MPa |
Temperatura /°C |
Prędkość / m/s |
Średni |
|
|
Ruch posuwisto-zwrotny |
Ruch obrotowy |
|||
|
≤100 |
-35~+100 (z pasującymi O-ringami NBR) |
≤6 |
≤2 |
Woda, błoto, ropa naftowa, olej hydrauliczny, emulsja |
|
-20~+200 (z pasującym O-ringiem FKM) |
||||
Jeśli podczas korzystania z produktów pojawią się jakiekolwiek pytania lub sytuacje awaryjne, możesz w każdej chwili skontaktować się z firmą Ruichen. Zapewniamy całodobową infolinię konsultacji technicznych w celu rozwiązywania pilnych problemów technicznych.
W przypadku wycieku uszczelki, nietypowego zużycia lub jakiejkolwiek awarii, nasz zespół pomocy technicznej natychmiast zainicjuje proces reakcji za pomocą rozmowy telefonicznej lub wiadomości e-mail. Możemy zapewnić wstępną ocenę i rozwiązania poprzez zdalną diagnostykę wideo, analizę obrazu i inne metody. W przypadku skomplikowanych problemów obiecujemy przedstawić wstępny raport analityczny w ciągu 48 godzin, a jeśli to konieczne, wysłać inżynierów na miejsce, aby zapewnić wsparcie techniczne i wspólnie z Tobą zbadać problem, aż do jego całkowitego rozwiązania.
Wybór materiału
1. Odpowiednie materiały na pierścienie uszczelniające typu O-ring obejmują: R01 kauczuk nitrylowo-butadienowy (NBR), R02 kauczuk fluorowy (FKM) itp.
2. Materiały pierścieni uszczelniających: Standardowy materiał PTFE4, inne opcjonalne materiały obejmują PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 itp.
Przykład zamówienia
Zamawianie modelu RC2061-80*91,7*7,6-PTFE4-R01 Model — średnica wału * średnica rowka * szerokość rowka — kod materiału

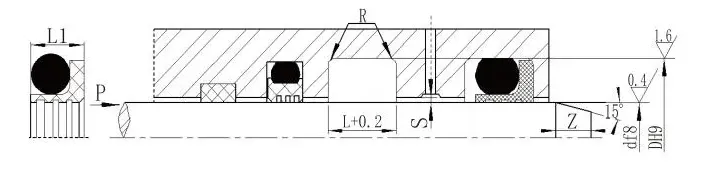

(a) Otwarta struktura
(b) Zamknięta struktura
Dane techniczne (dostępny jest dowolny rozmiar w określonym zakresie)
|
Zakres średnic wału Typ standardowy d f8 RC2061 |
Zakres średnic wału Typ dużego obciążenia d f8 RC2061-Z |
Średnica rowka DH9 |
Szerokość rowka L+0,2 |
Szerokość uszczelki L1 |
Zaokrąglone rogi Rmaks |
Luz promieniowy Smax |
Ścięcie Zmin |
Średnica drutu o-ringu |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5 ~ 15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16 ~ 38,9 |
5 ~ 15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670,9 |
39 ~ 107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671 ~ 1600 |
108-670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Uwaga: 1. W przypadku wałów o średnicy ≤ 30 mm zaleca się konstrukcję z otwartym rowkiem.
2. W przypadku uszczelnień obrotowych zalecana jest twardość powierzchni wału obrotowego wynosząca HRC ≥ 58.
3. W przypadku ciśnień większych niż 30 MPa zaleca się dopasowanie H8/8 do szczeliny wytłaczanej.
