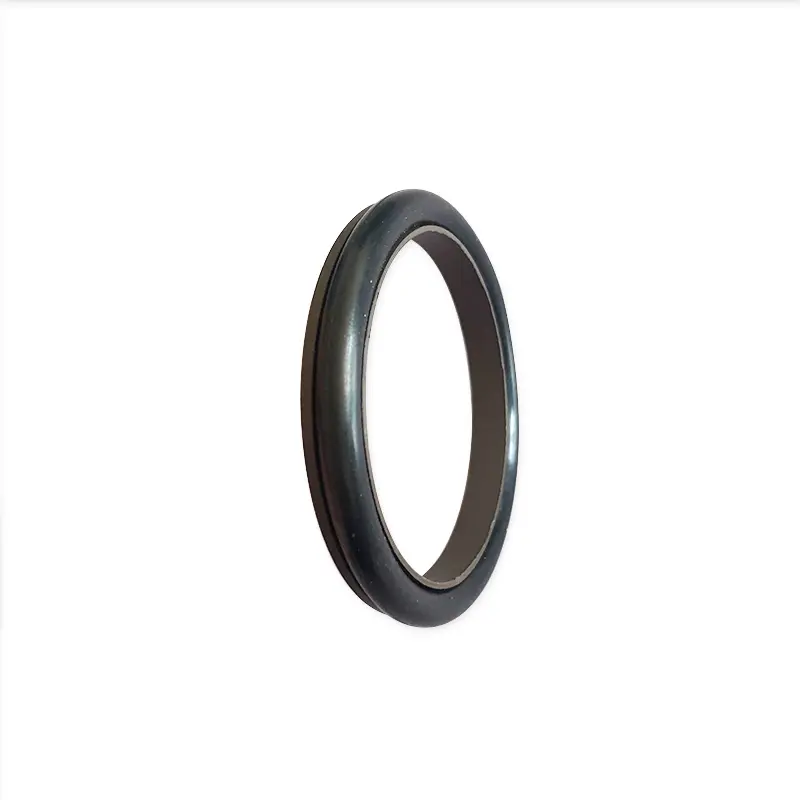

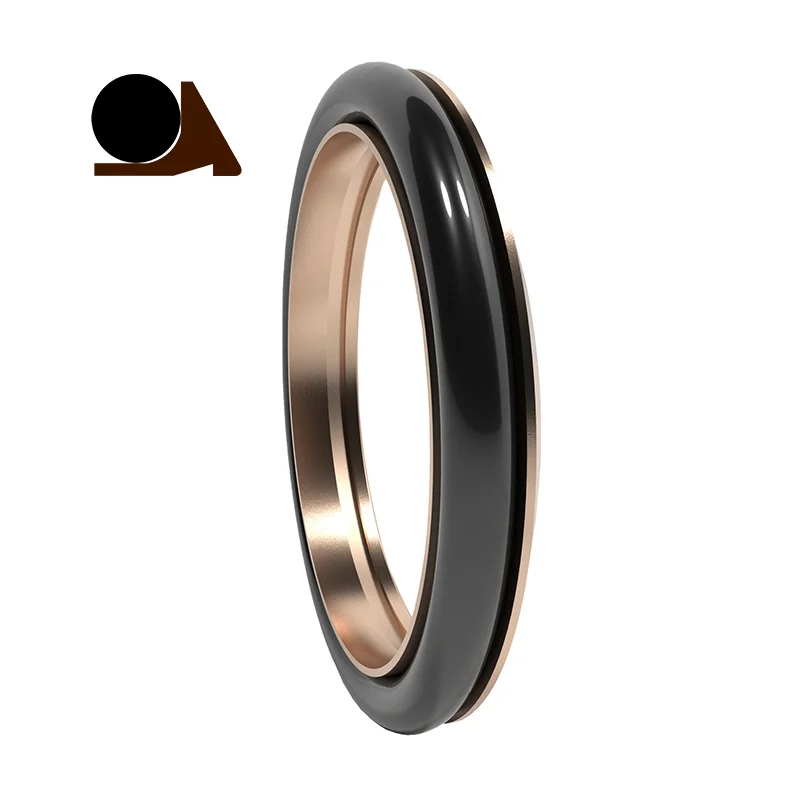

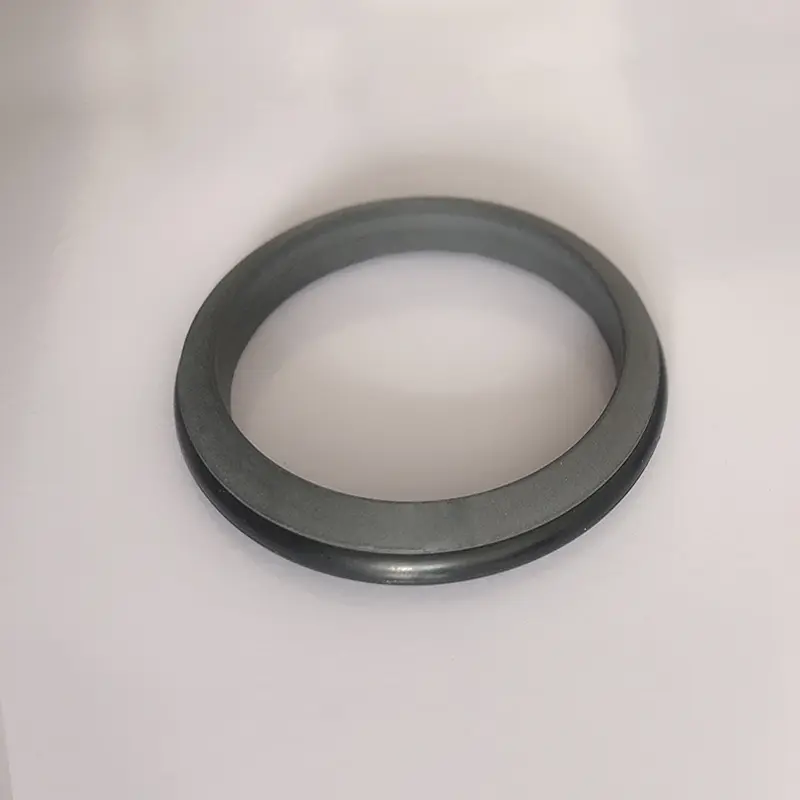

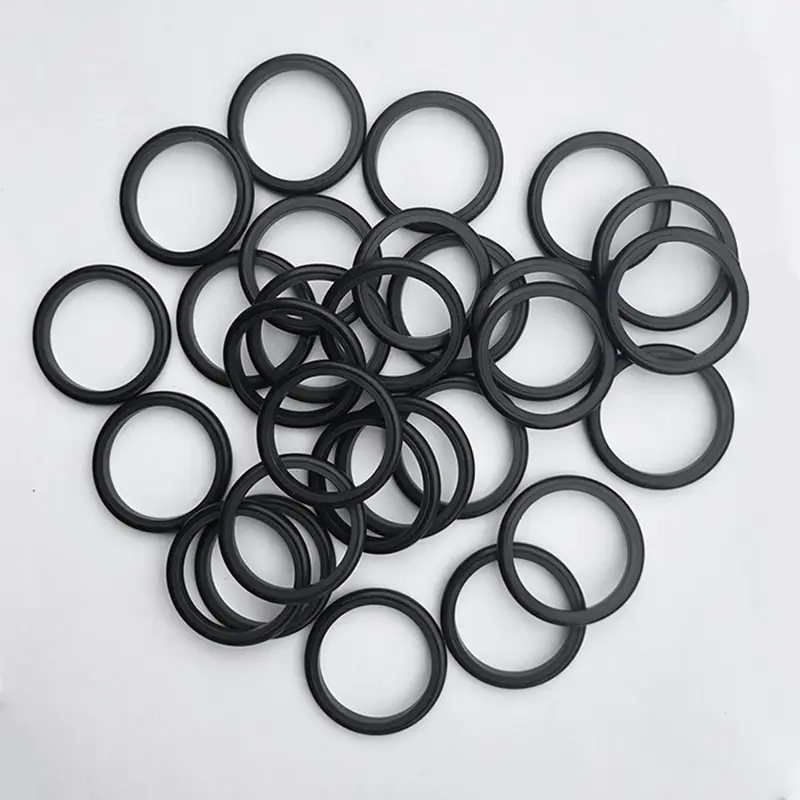

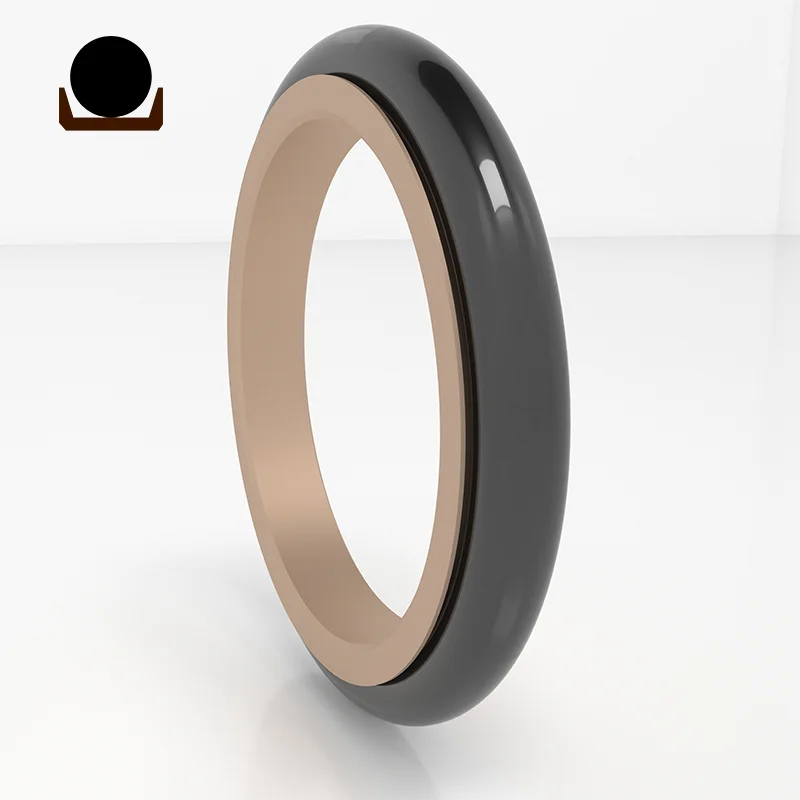

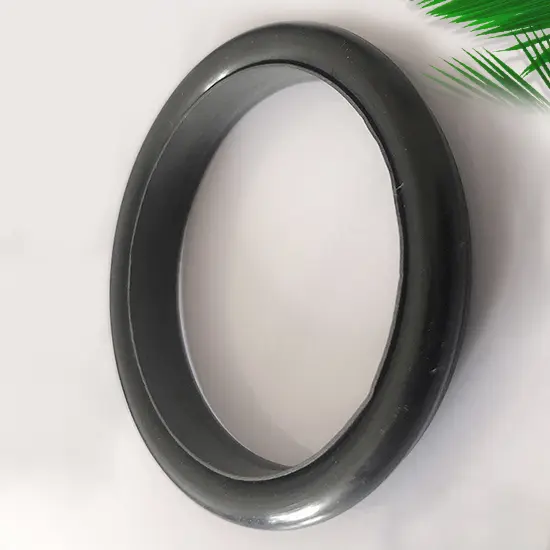

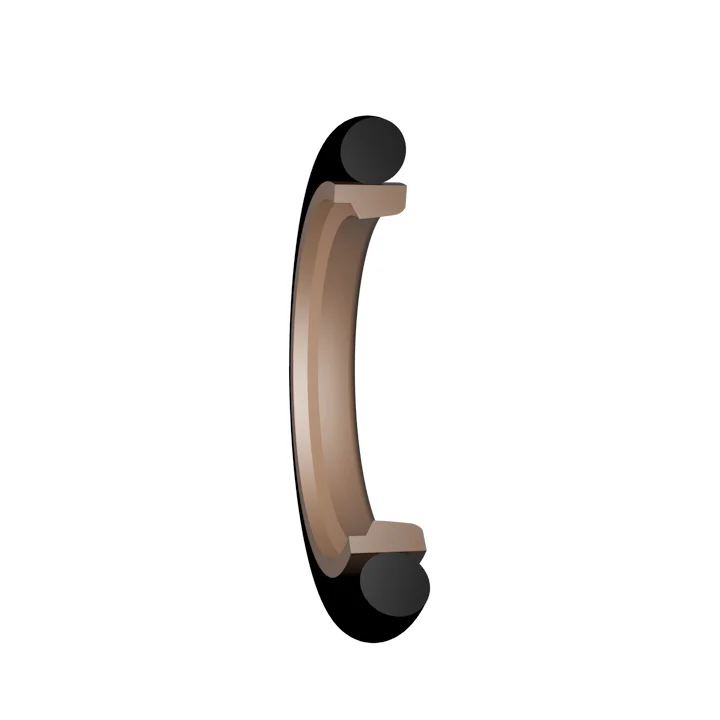

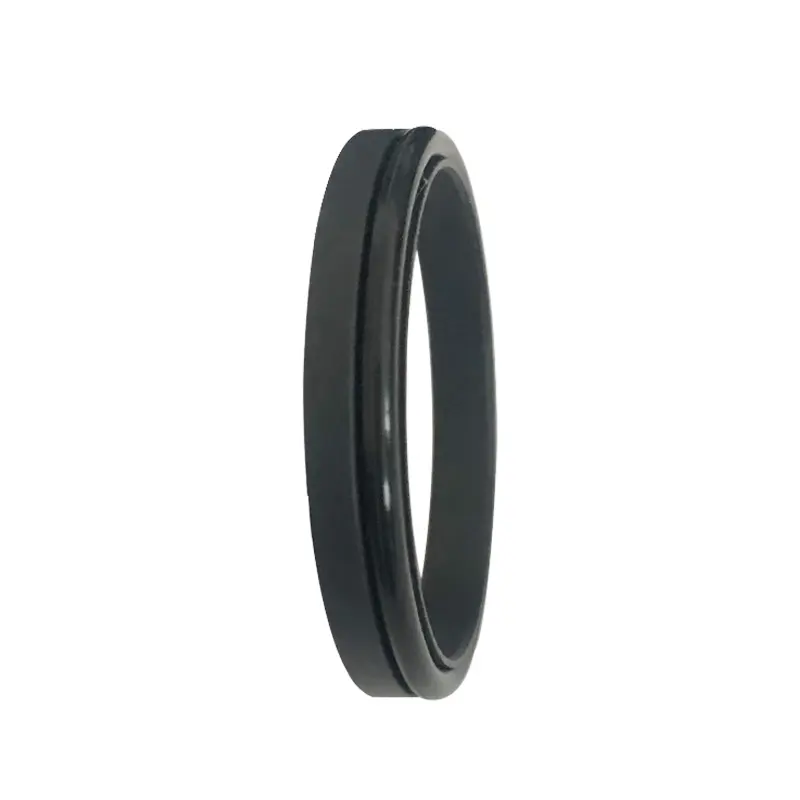

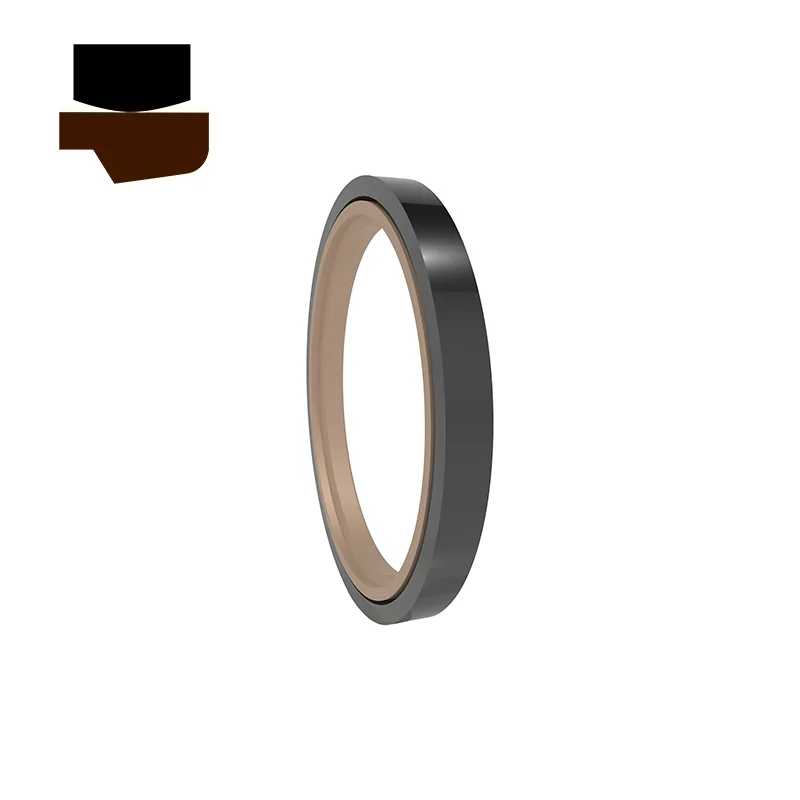

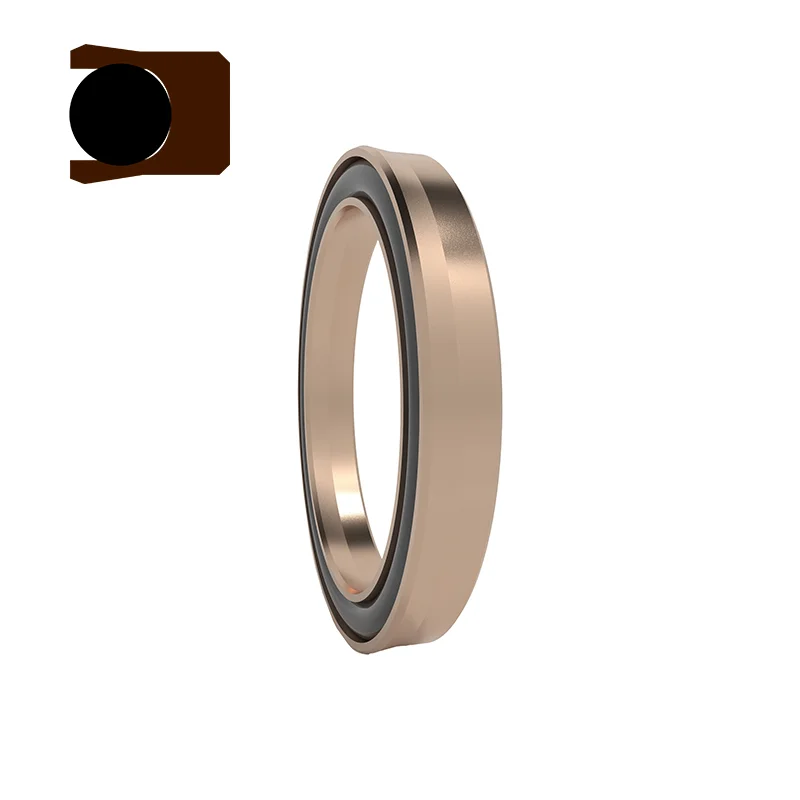

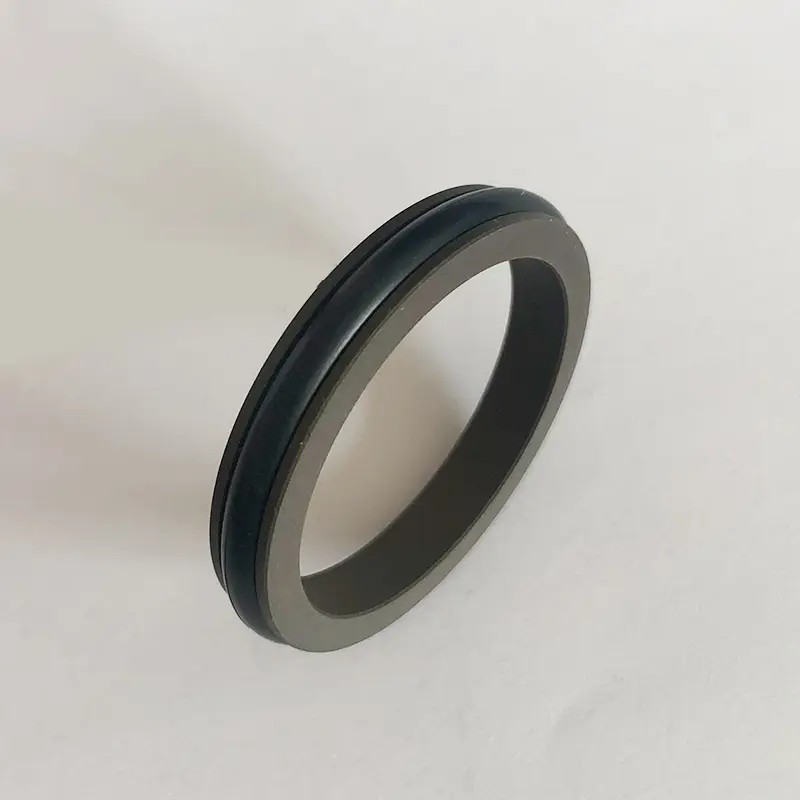

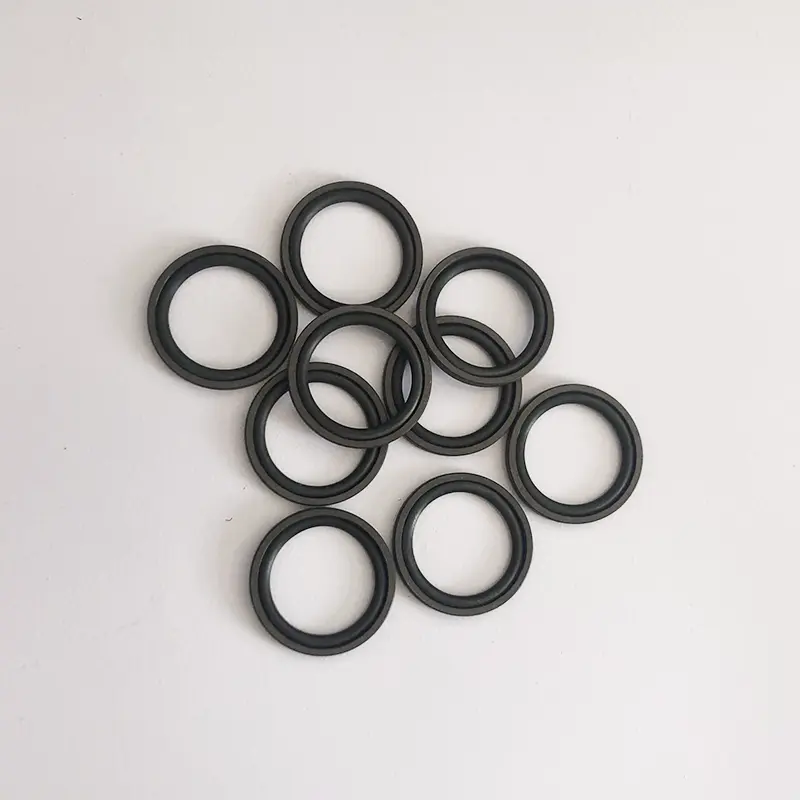

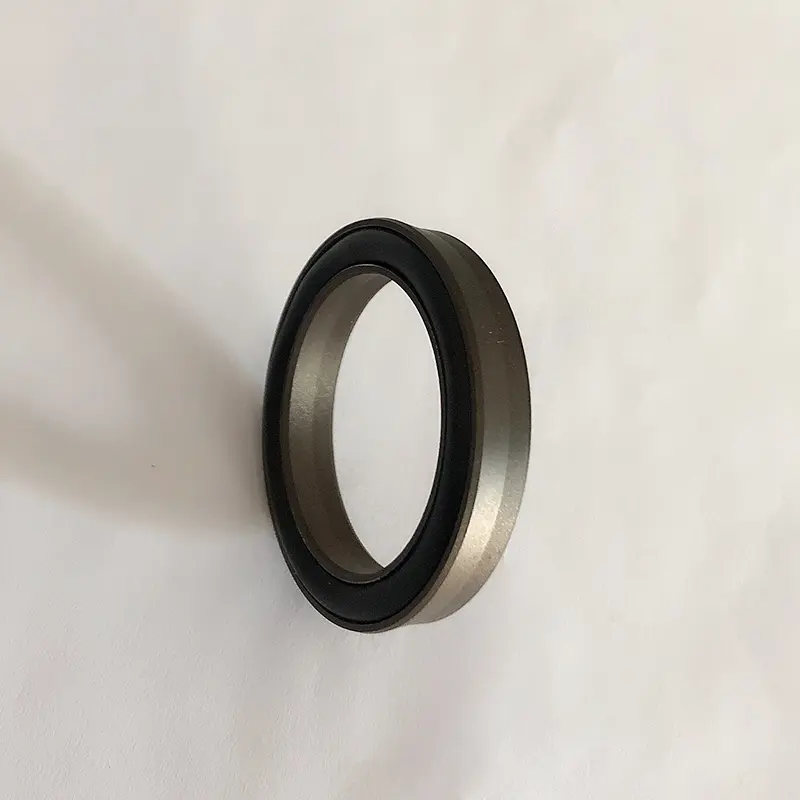

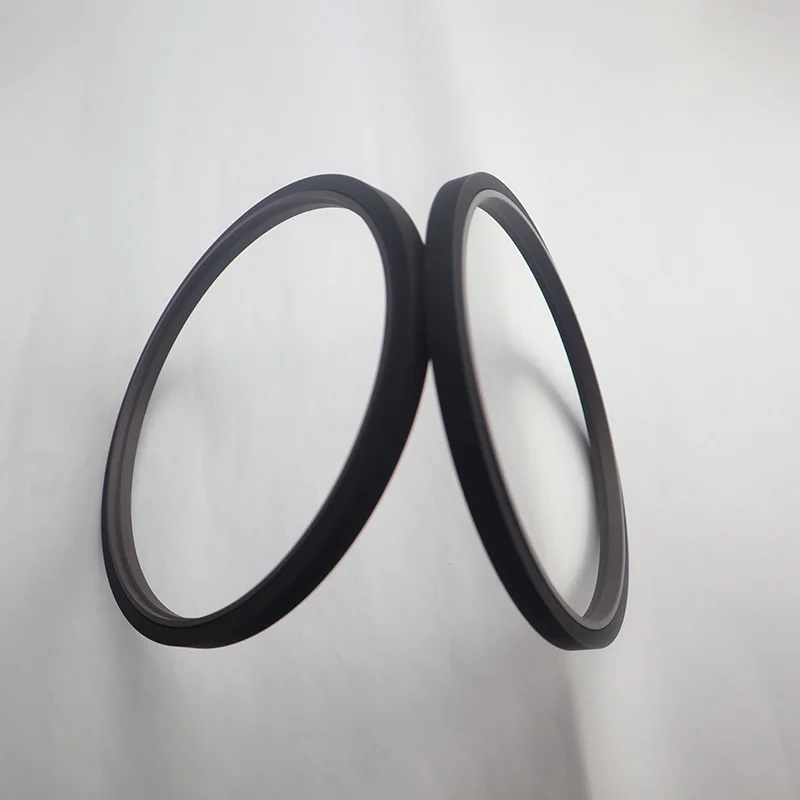

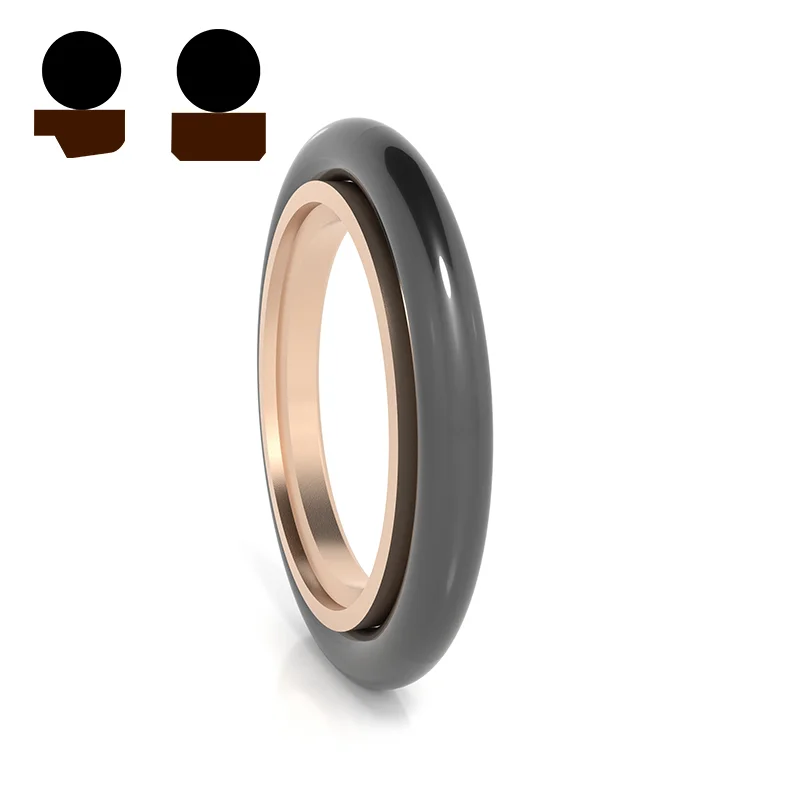

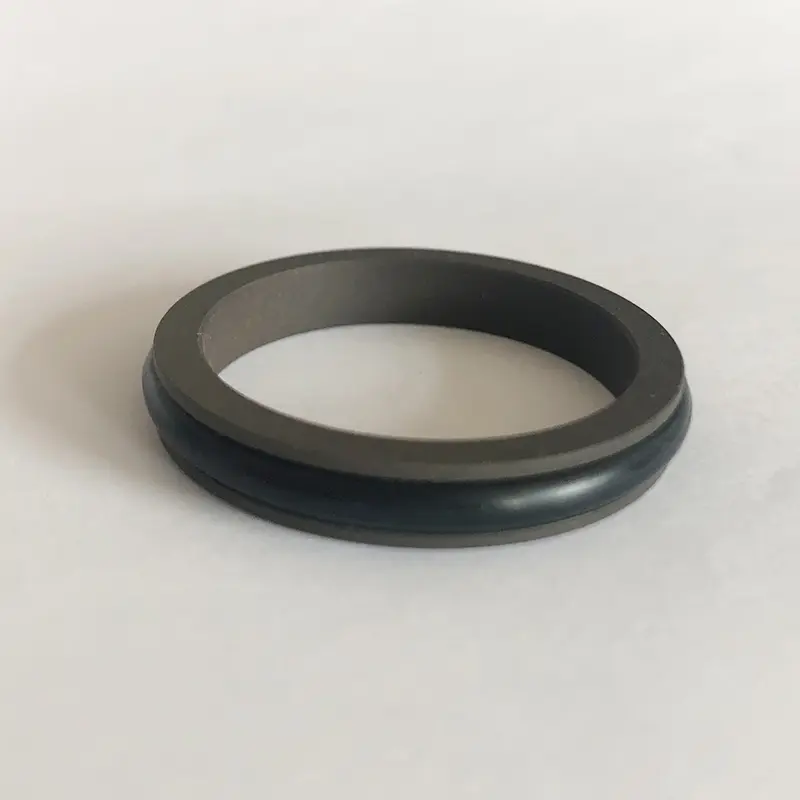

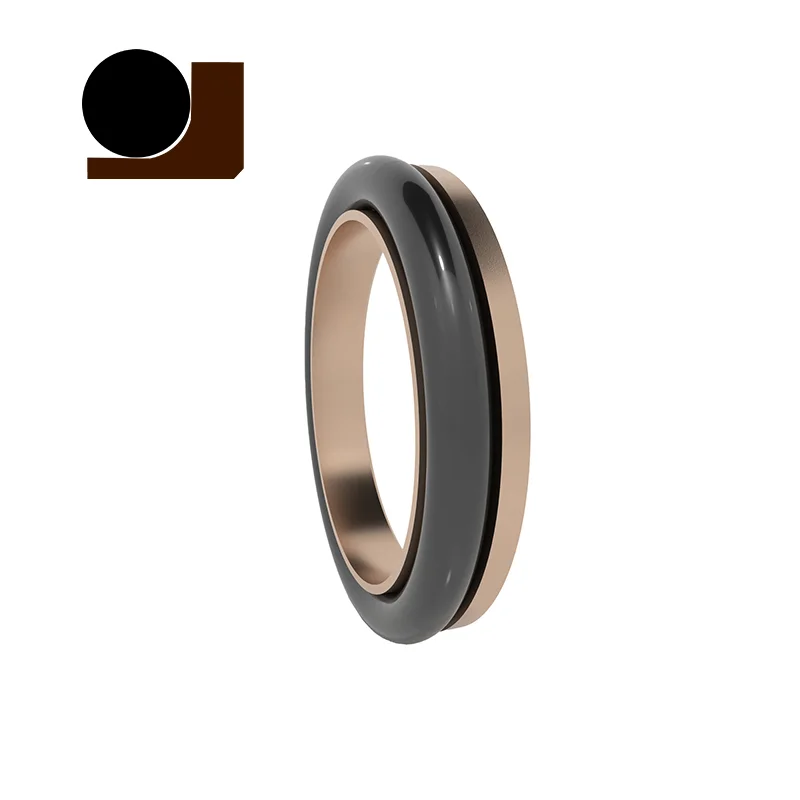

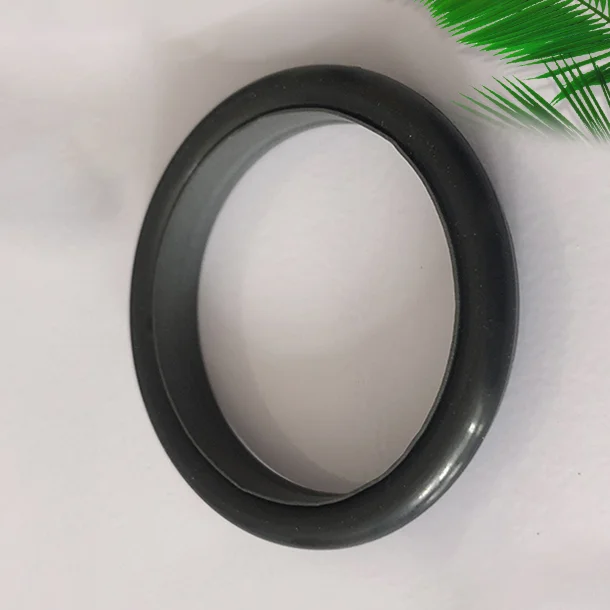

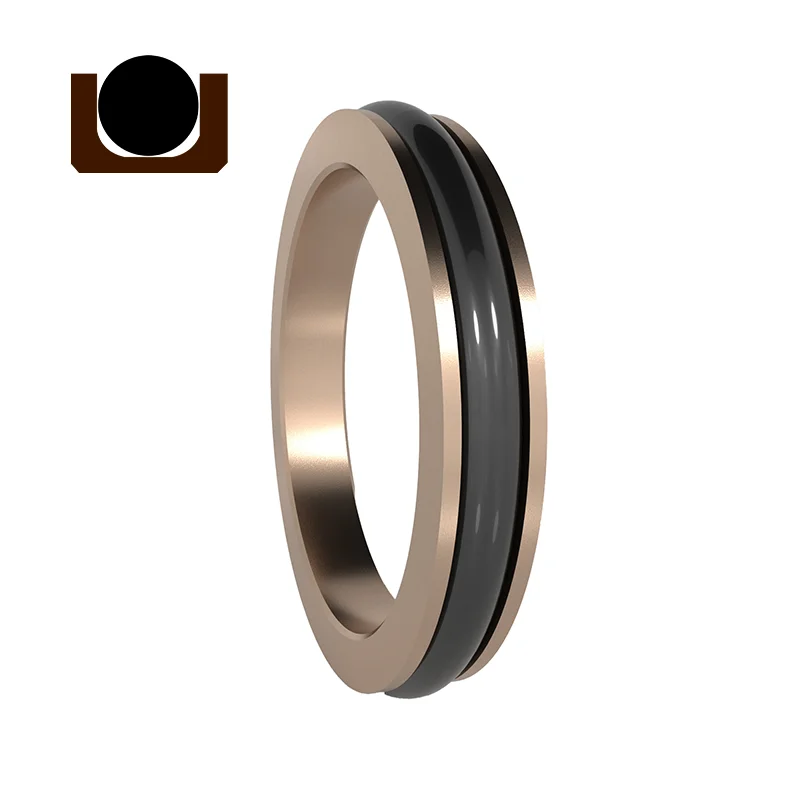

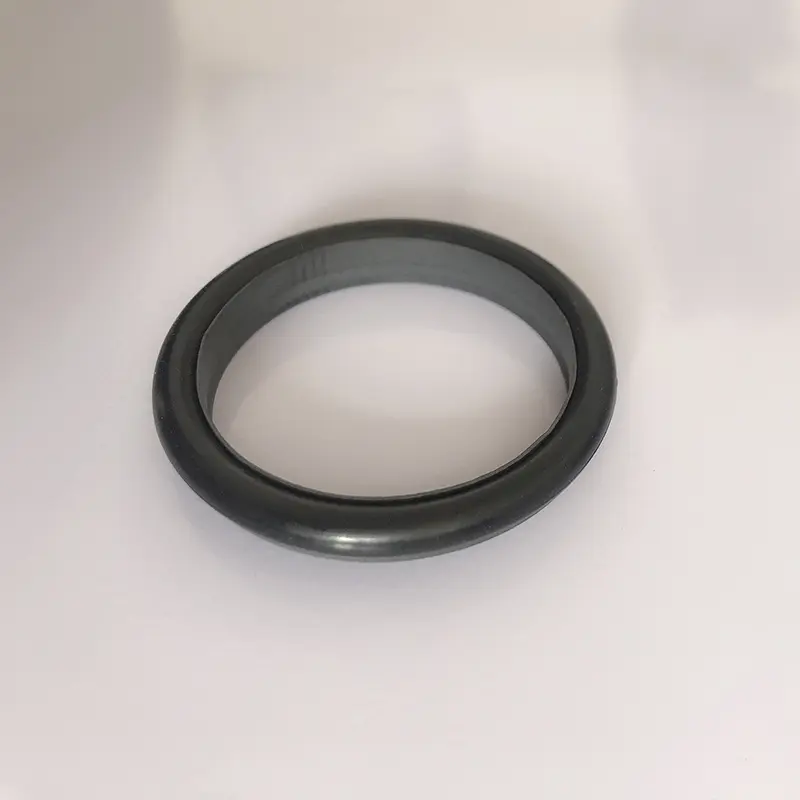

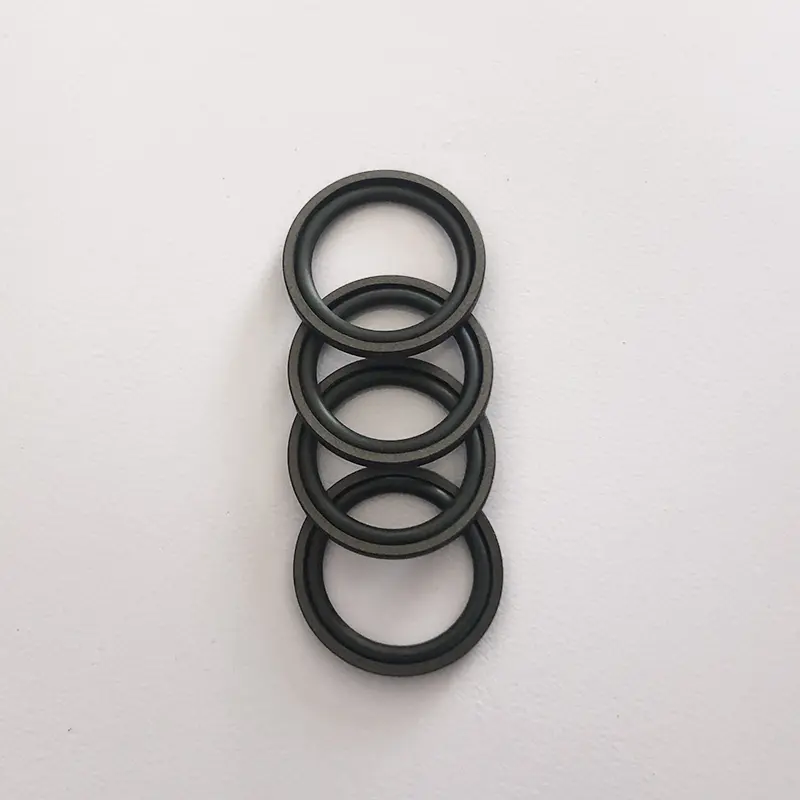

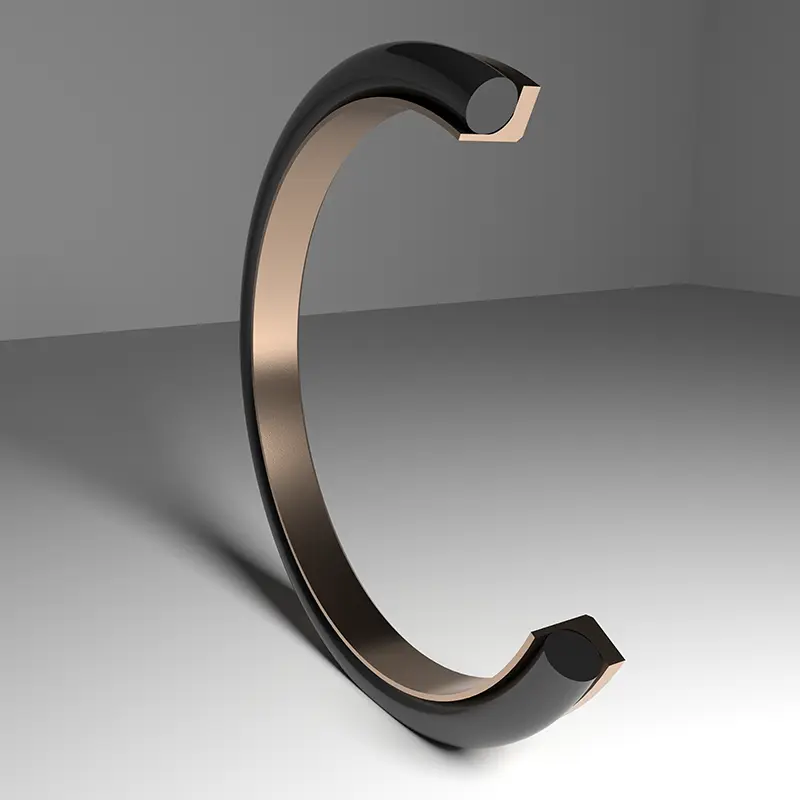

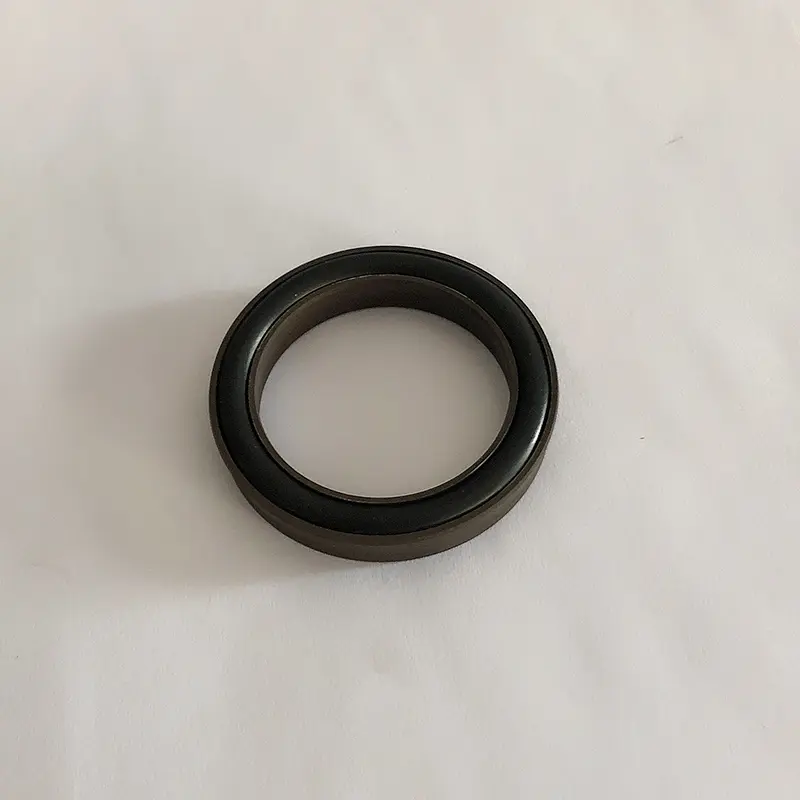

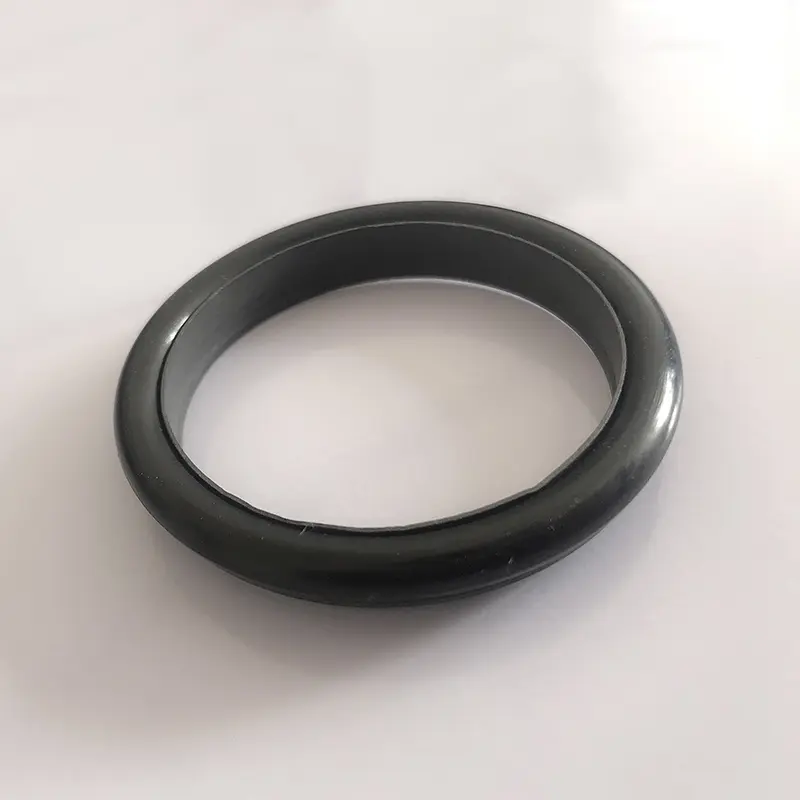

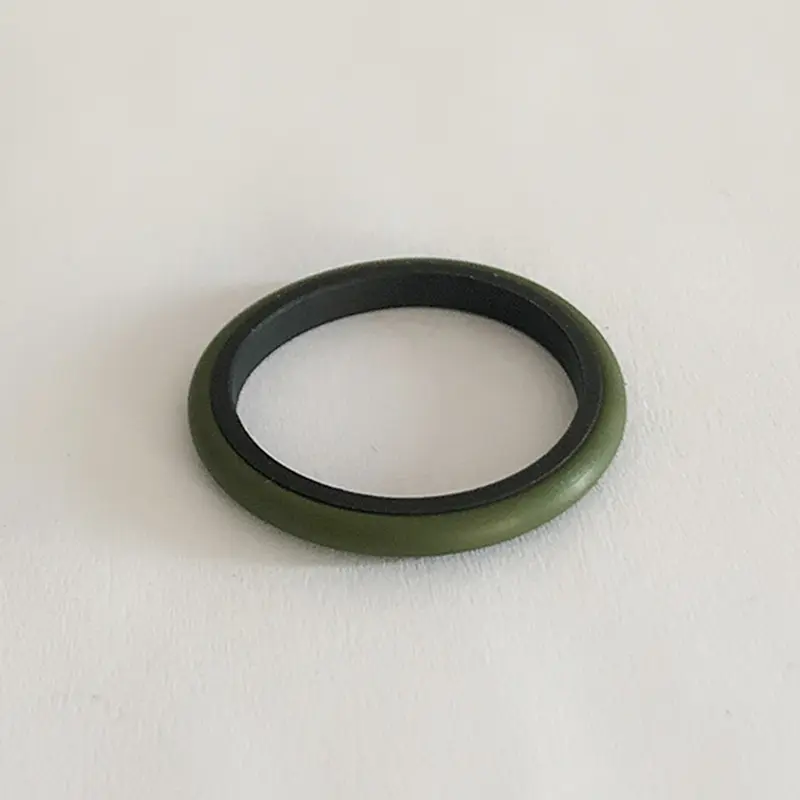

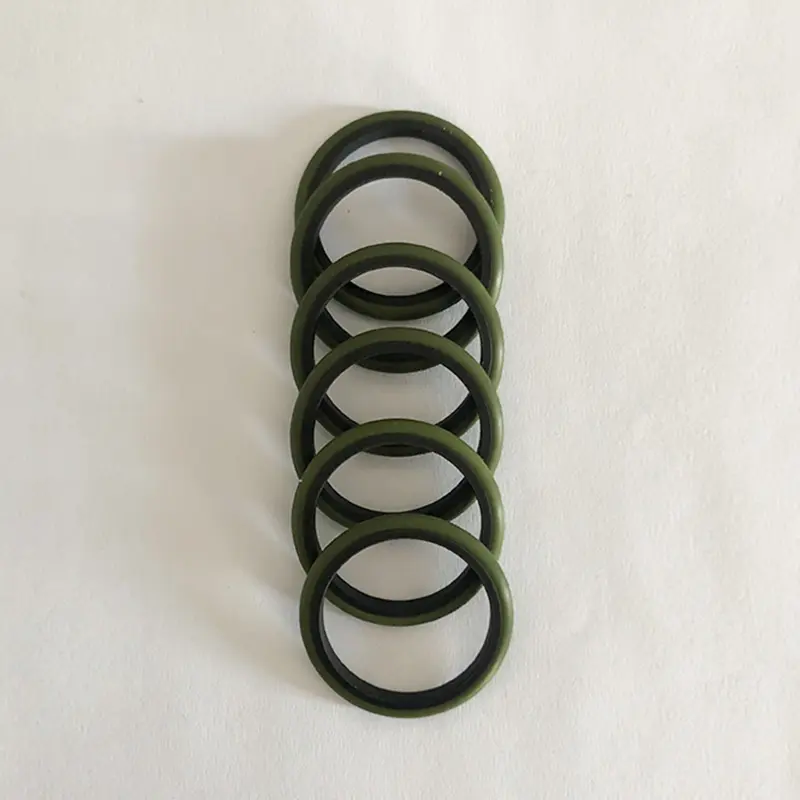

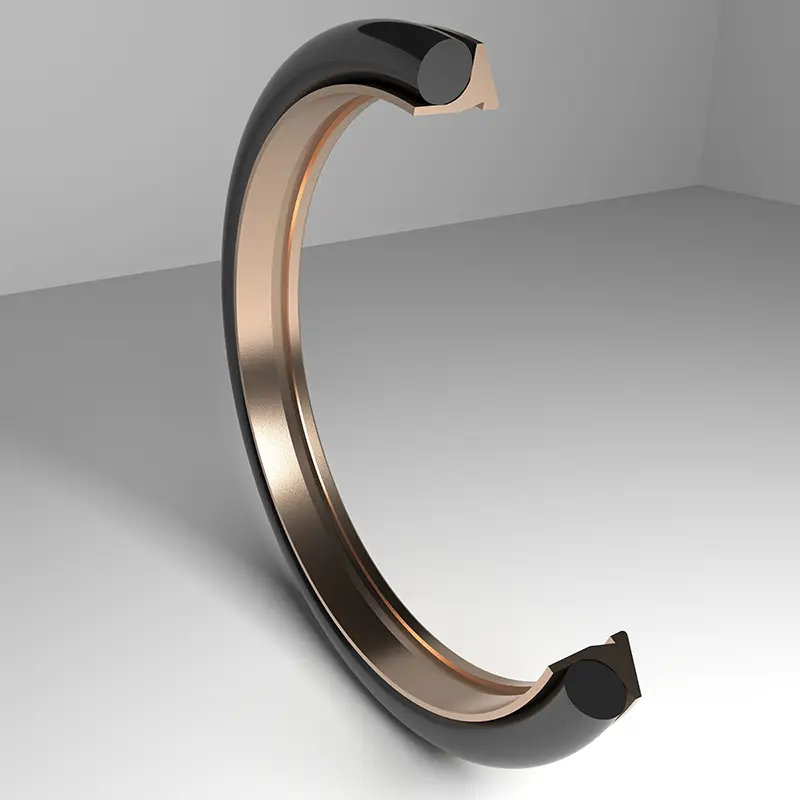

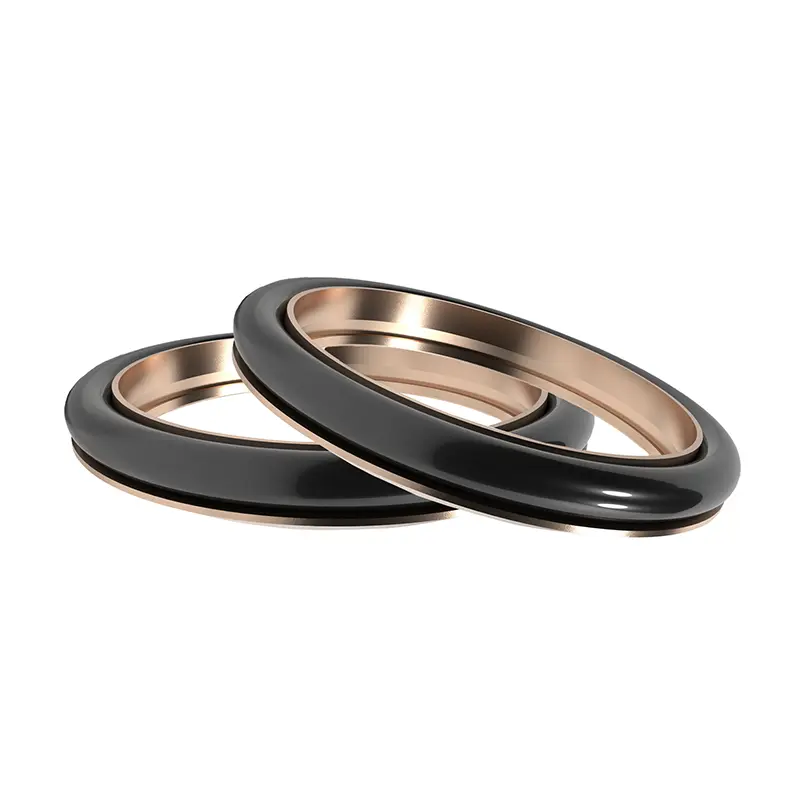

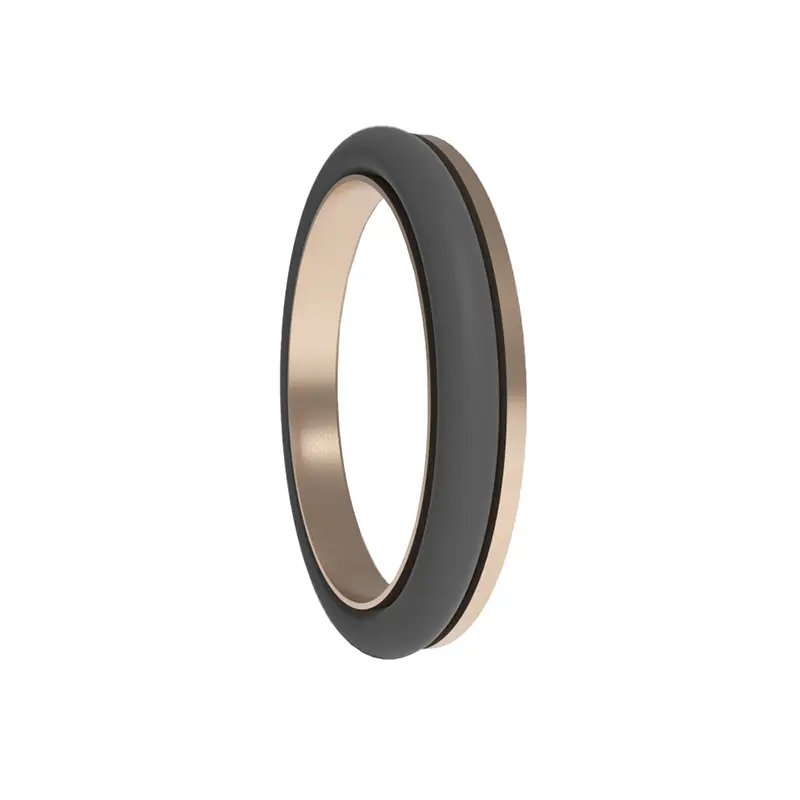

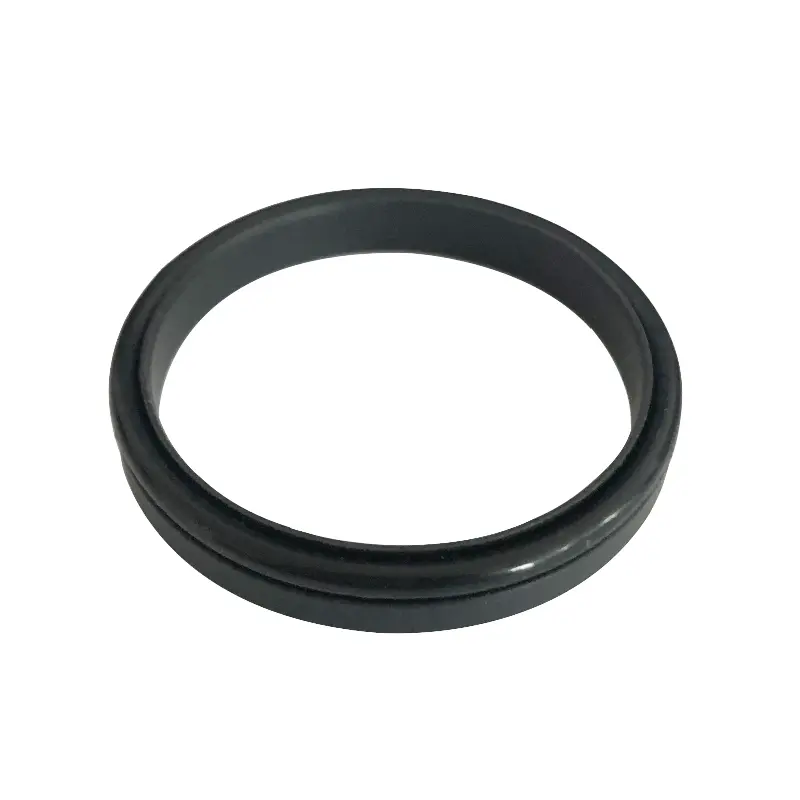

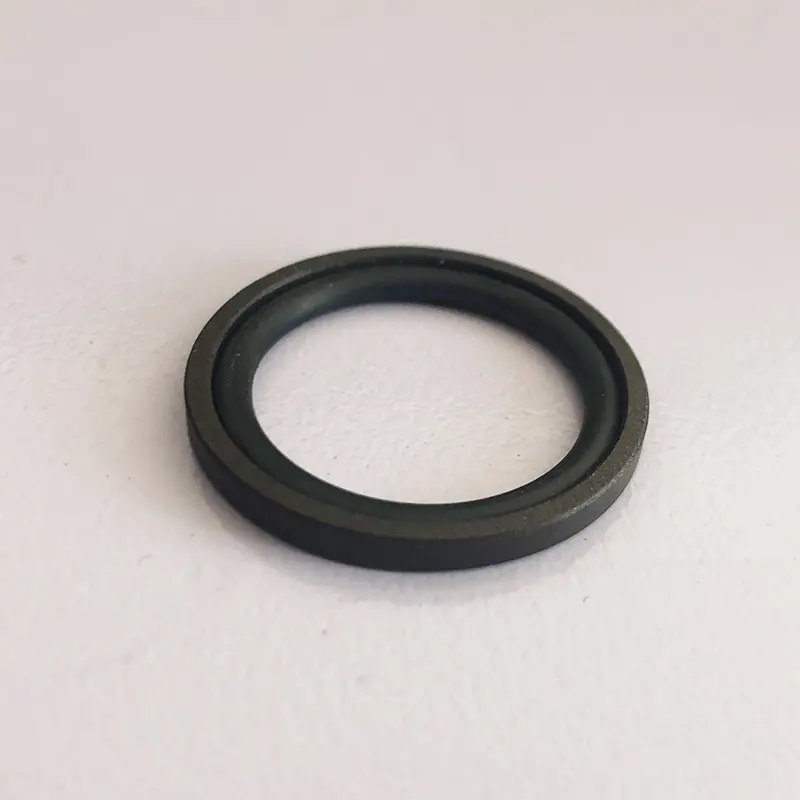

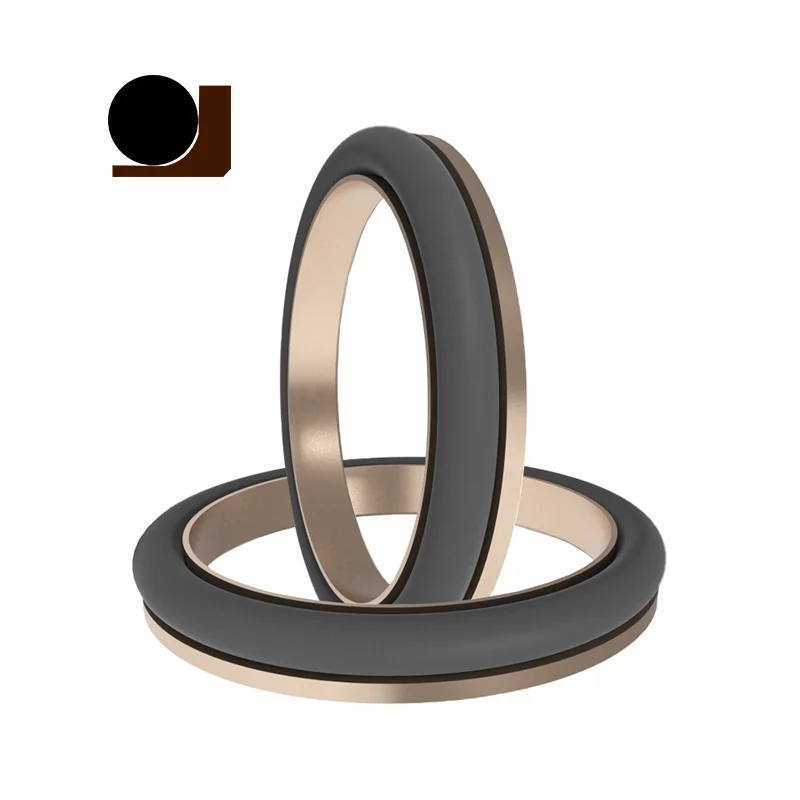

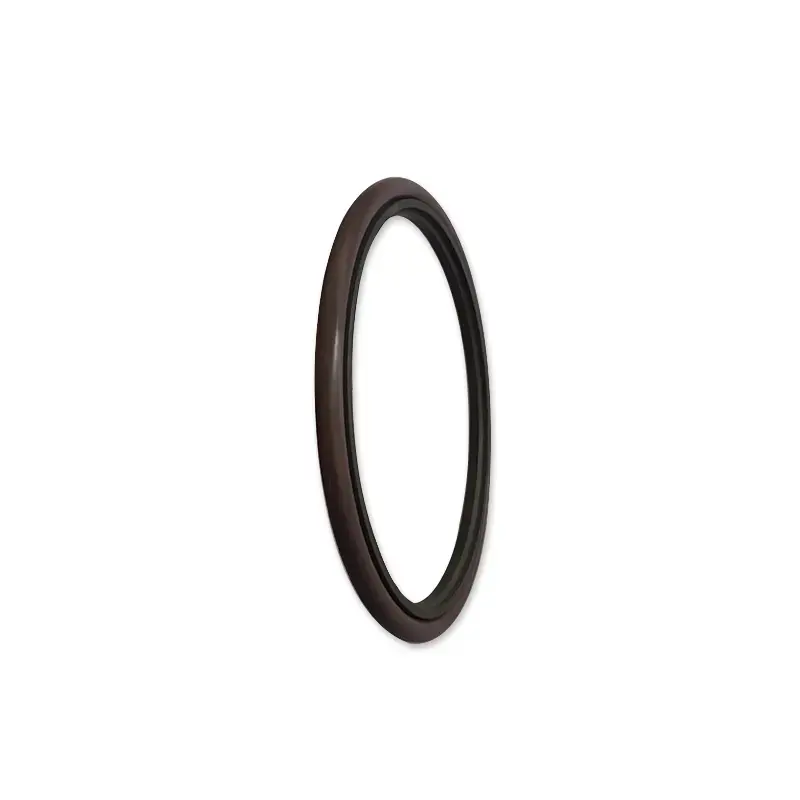

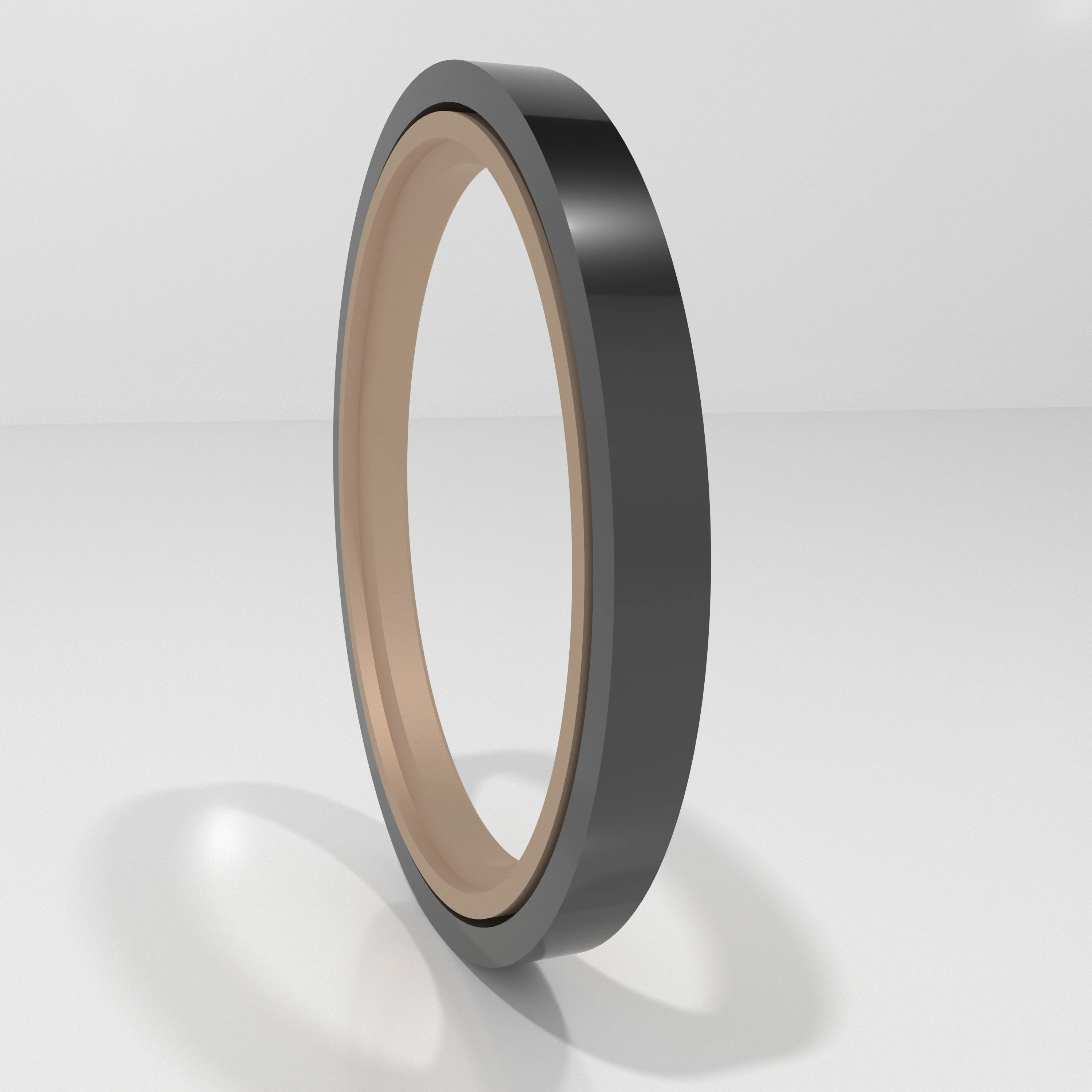

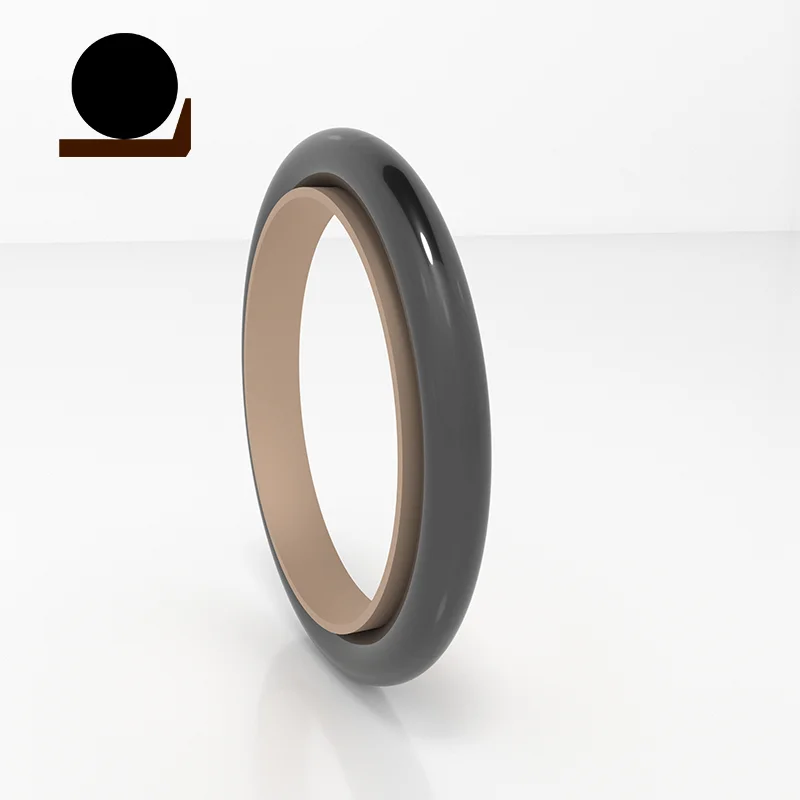

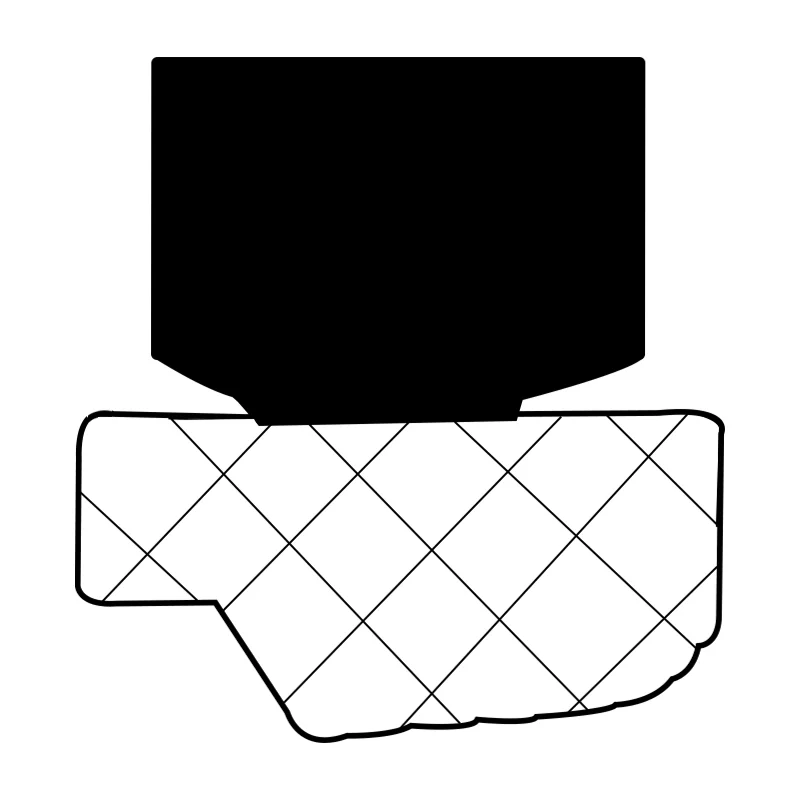

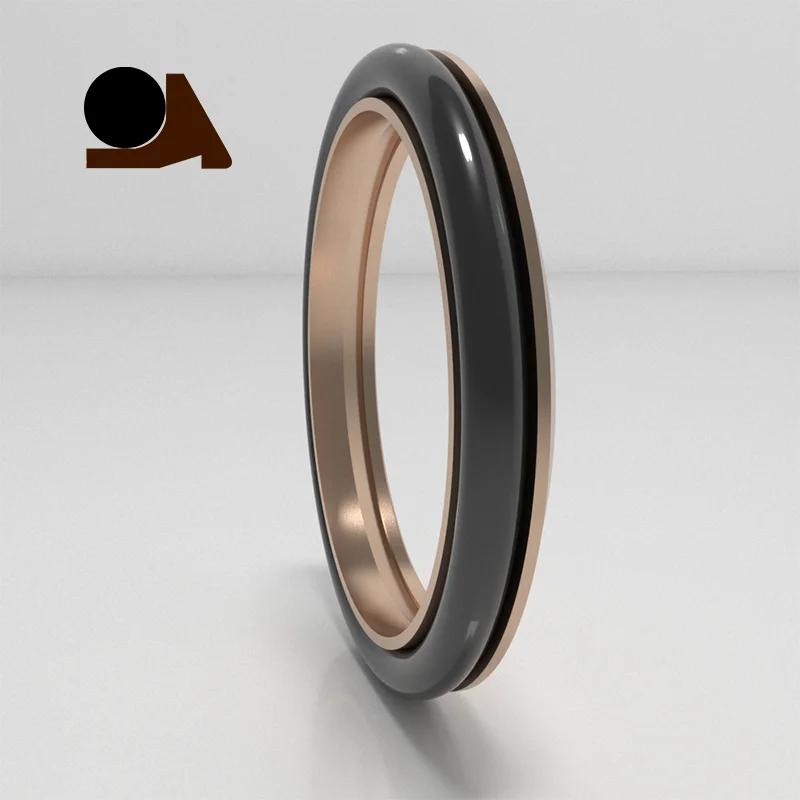

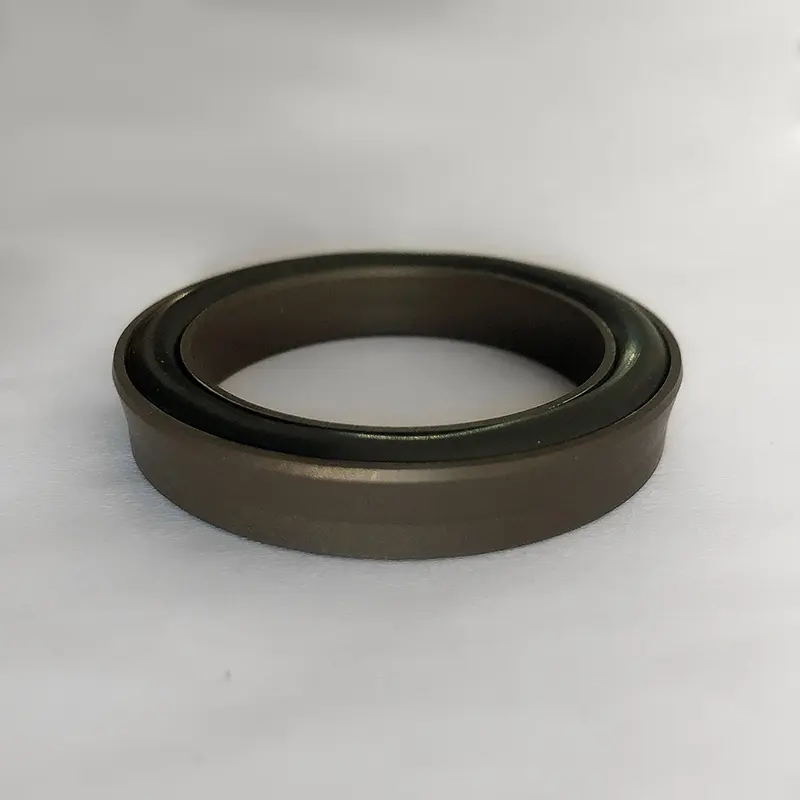

Uszczelnienia prętów tłokowych pod wysokim ciśnieniem dostarczone przez Ruichen składają się z pierścieni uszczelniających PTFE i gumowych pierścieni w kształcie O, które są specjalnie stosowane do jednokierunkowego uszczelnienia hydraulicznego ruchu wzajemnego. Są one podzielone na serie RC01-RC14 zgodnie z pasującymi O-ringami. Podczas pracy O-ring zapewnia siłę promieniową, aby zrekompensować zużycie pierścienia uszczelniającego, a cienka konstrukcja warg pierścienia uszczelniająca ma dobre dopasowanie. Obaj pracują razem, aby stworzyć dobry efekt uszczelnienia.
Nasze uszczelnienia prętów tłokowych pod wysokim ciśnieniem są szeroko stosowane w maszynach do formowania wtrysku i maszynach odrzutowych w przemysłowych systemach hydraulicznych, koparkach i ładowarach w maszynach inżynieryjnych, części hydrauliczne w produkcji i konserwacji samochodów, sprzęcie do lądowania i siłownikach w lotnisku, oraz hydrauliczne koła zębatkowe. Mogą skutecznie zapewnić stabilne działanie układów hydraulicznych i uniknąć wycieku.
Funkcje i aplikacje produktu:
Cechy:
1. Uszczelnienia prętów tłokowych pod wysokim ciśnieniem mogą być stosowane zarówno do zastosowań hydraulicznych, jak i pneumatycznych.
2. Wydajność uszczelnienia jest zawsze dobra, niezależnie od tego, czy jest to warunki uszczelnienia wysokiego, czy niskiego ciśnienia.
3. Niskie tarcia, niewielka odporność początkowa, gładki ruch, równe tarcie dynamiczne i statyczne, bez pełzania.
4. Pieczęć ma długą żywotność, odpowiedni do uszczelnienia smarowania bez oleju.
5. Mała przestrzeń strukturalna oraz łatwa instalacja i konserwacja.
Obowiązujące warunki pracy:
Obowiązujące warunki pracy uszczelnień prętów tłokowych pod wysokim ciśnieniem (wartości graniczne nie powinny pojawiać się jednocześnie)
| Profil | Model | Ciśnienie (MPA) | Temperatura (℃) | Prędkość (M/s) | Głoska bezdźwięczna |
 |
RC01/RC02 | ≤70 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny, płyn opóźniający płomień (HFA/HFB), gaz itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny, płyn opóźniający płomień (HFA/HFB), gaz itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC05 | ≤200 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), woda itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), gaz itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), woda itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC10 | ≤260 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), woda itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC11 | ≤60 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), woda itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), woda itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC12 | ≤60 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), woda itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC13 | ≤20 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), gaz itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC14 | ≤20 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), gaz itp. |
| -20 ~+180 (dopasowanie O-ring FKM) |
Wybór materiału:
1. Można wybrać pasujące materiały o-ring: R01 Guma nitrylowa (NBR), RO2 Fluororubber (FKM) itp.
2. Materiały do pierścienia uszczelniające: PTFE1, PTFE2, PTFE3, PTFE4, PU itp.
Przykład zamawiania: (Wyświetlane są tylko niektóre modele, skontaktuj się z nami w celu uzyskania określonych modeli zamawiania)
Model zamówienia RC01-80X89.6x7.8-PTFE3-R01
Model-Rod średnica X Groove Średnica X Groove szerokość Modyfikowana PTFE3 Kod materiału R01 O-ring Kod materiału
Model zamówienia RC03–80x89x10-Ptfe3-R01
Model-Rod średnica X Groove Średnica X Groove szerokość Modyfikowana PTFE3 Kod materiału R01-O-Ring Kod materiałowy
Model zamówienia RC06–80x89,9x9.2-Ptfe3-R01
Model-Rod średnica X Groove Średnica X Groove szerokość Modyfikowana PTFE3 Kod materiału R01 O-ring Kod materiału
Model zamówienia RC08-80X90.2x11.2-PTFE3-R01 Model-Rod średnica X Groove X Groove szerokość materiału
Specyfikacje:
(Wyświetlane są tylko niektóre modele, skontaktuj się z nami w celu uzyskania określonych modeli zamówień)

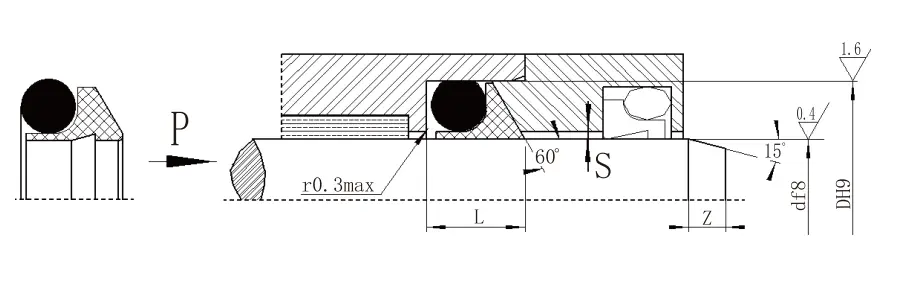

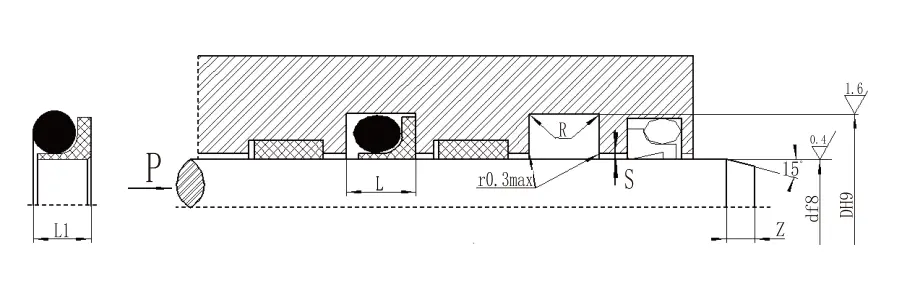

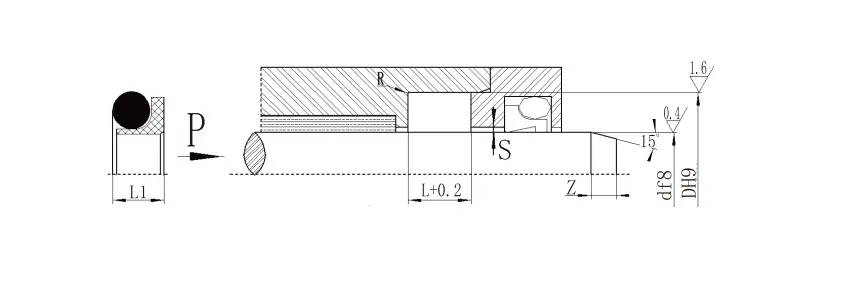

| 4.1 Specyfikacje RC01 (można wytworzyć produkty dowolnej wielkości w tabeli specyfikacji) | ||||||||||
| DF8 Typ standardowy RC01 |
DF8 Lekkie obciążenie RC01-Q |
DF8 Ciężkie ładunek RC01-Z |
D H9 | L+0.2 | L1 | RMax | SMax | Zmin | d0 | |
| <20mpa | <40MPA | |||||||||
| - | 5 ~ 17,9 | - | D+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17,9 | 18 ~ 39,9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17,9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17,8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Uwaga: 1. Dla ≤30 mm zaleca się użycie otwartego rowka. | ||||||||||
| 2. W przypadku instalacji integralnych (zamkniętych) uszczelek rowku zapoznaj się z instalacją naszej firmy. 3. W przypadku ciśnienia> 40MPa obszar pierwiastkowy uszczelki wykorzystuje tolerancję dopasowania H8/F8. | ||||||||||
| 4.1 Tabela parametrów specyfikacji RC03 (produkty dowolnej wielkości w tabeli specyfikacji można wytworzyć) | |||||||
| D F8 | D H9 | L+0.2 | SMax | Zmin | d0 |
|
|
| <40MPA | <60mpa |
|
|||||
| 5 ~ 17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14,6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| Uwaga: 1. W przypadku ciśnienia> 60MPa obszar korzenia uszczelnienia wykorzystuje tolerancję dopasowania H8/F8 i ultra-wysokie uszczelnienie ciśnienia SMAX <0,05. | |||||||
| 2. Proszę skonsultować się z naszą firmą, gdy należy użyć zamkniętej struktury groove. | |||||||
| 4.1 specyfikacje RC06 (można wytworzyć produkty dowolnej wielkości w tabeli specyfikacji) | ||||||||||
| D F8 Typ standardowy RC06 |
D F8 Lekkie obciążenie RC06-Q |
D F8 Ciężkie ładunek RC06-Z |
D H9 | L+0.2 | L1 | RMax | SMax | Zmin | d0 | |
| <20mpa | <40MPA | |||||||||
| - | 4 ~ 17,9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17,9 | 18 ~ 39,9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 106,9 | 4 ~ 17,9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106,9 | 107 ~ 630,9 | 18 ~ 39,9 | D+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630,9 | 631 ~ 999 | 40 ~ 106,9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630,9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Uwaga: 1. Dla średnicy wału ≤70 mm zaleca się użycie otwartego rowka. Instalacja integralnych (zamkniętych) uszczelek rowkowych można znaleźć w instalacji. | ||||||||||
| 2. W przypadku ciśnienia> 40MPa obszar pierwiastkowy uszczelnienia wykorzystuje tolerancję dopasowania H8/F8. | ||||||||||
| 4.1 Specyfikacje RC08 (można wytworzyć produkty dowolnej wielkości w tabeli specyfikacji) | ||||||||||
| Standardowy typ DF8 RC08 | Lekkie obciążenie DF8 RC08-Q | Ciężkie obciążenie DF8 RC08-Z | Średnica groove D H9 | Szerokość groove L+0,2 |
Wysokość uszczelnienia L1 | Zaokrąglone rogi RMax | Radialny prześwit sMax | Ścięcie Zmin |
Diamete przewodu o-ring D0 | |
| <20mpa | <60mpa | |||||||||
| - | 5 ~ 17,9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17,9 | 18 ~ 39,9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17,9 | D+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18,8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22,8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Uwaga: 1. Proszę skonsultować się z naszą firmą, gdy wymagany jest zamknięty groove. | ||||||||||
| 2 | ||||||||||
