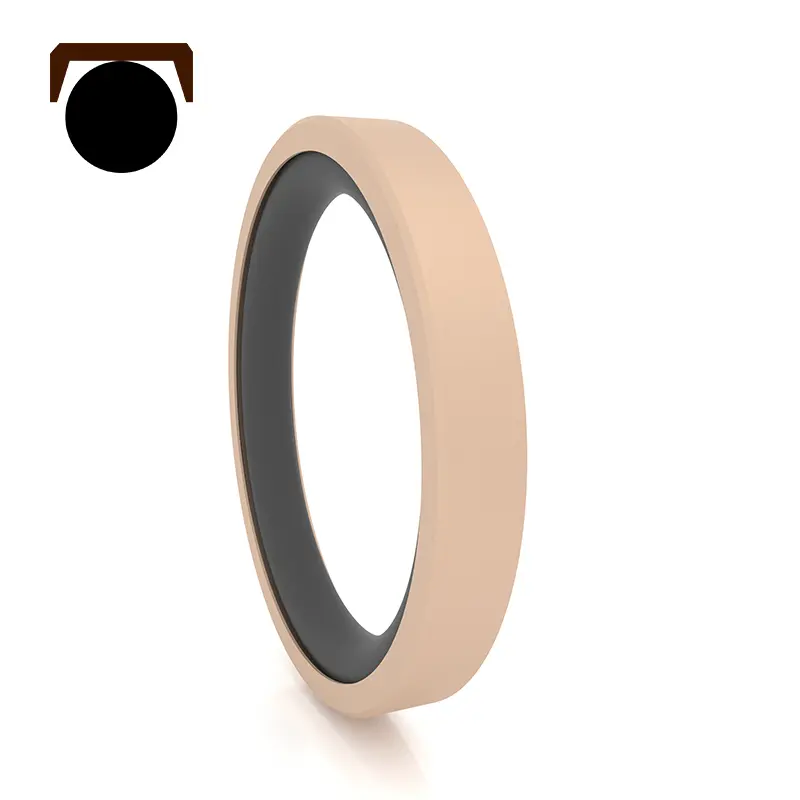

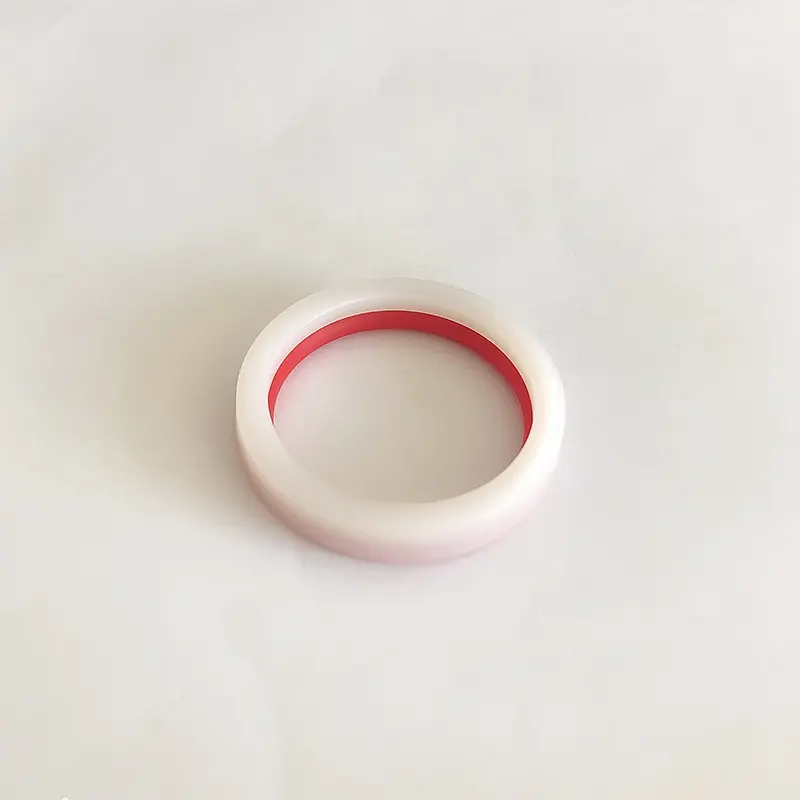

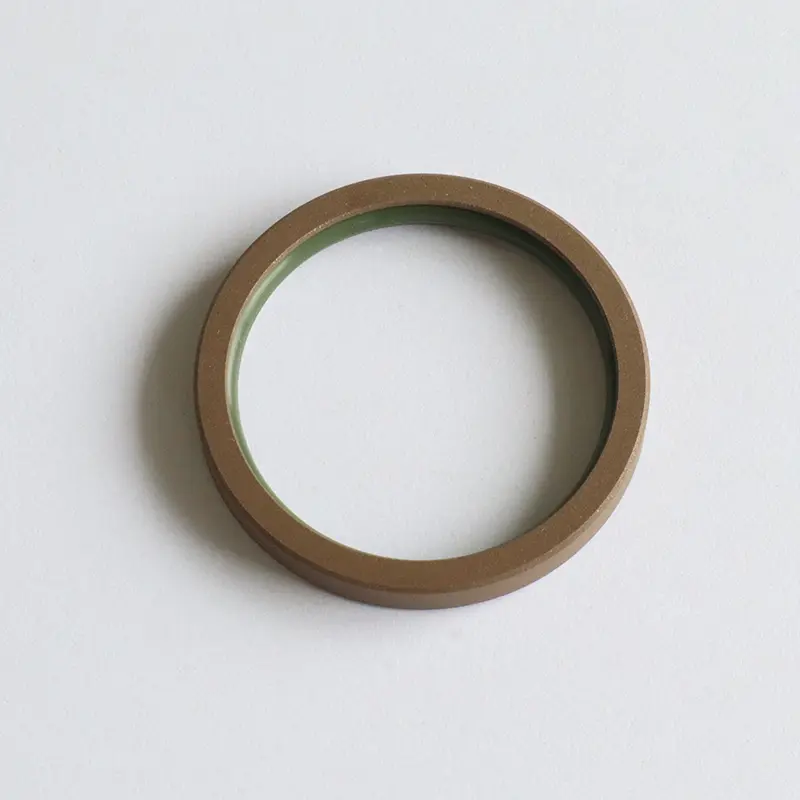

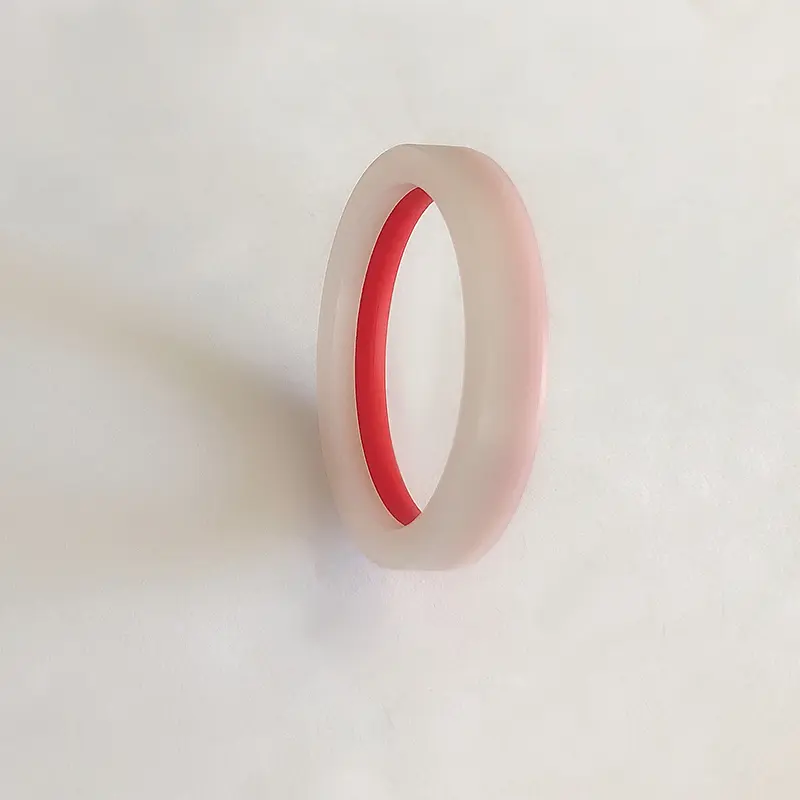

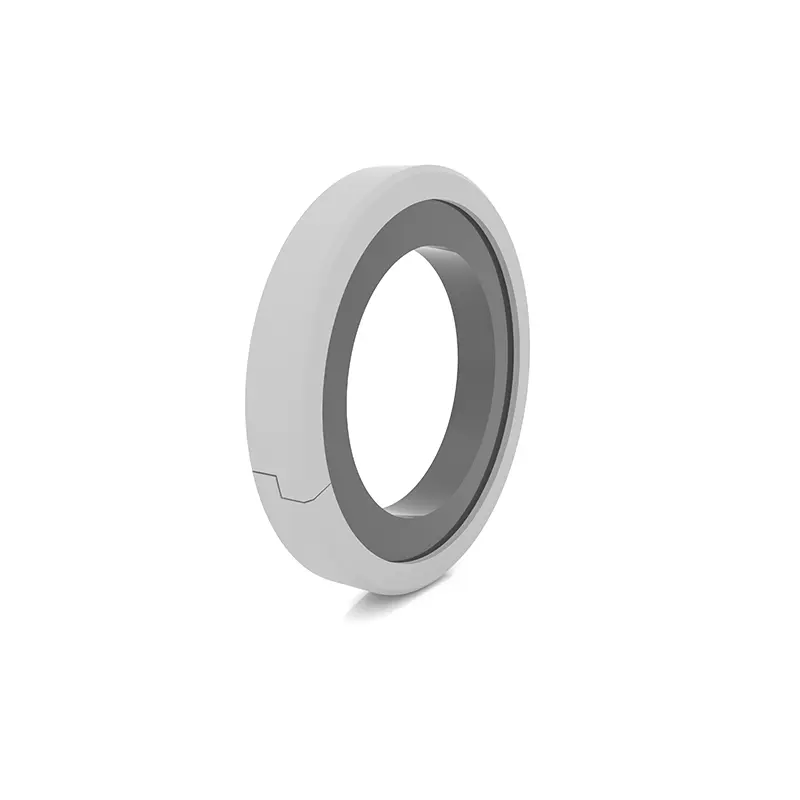

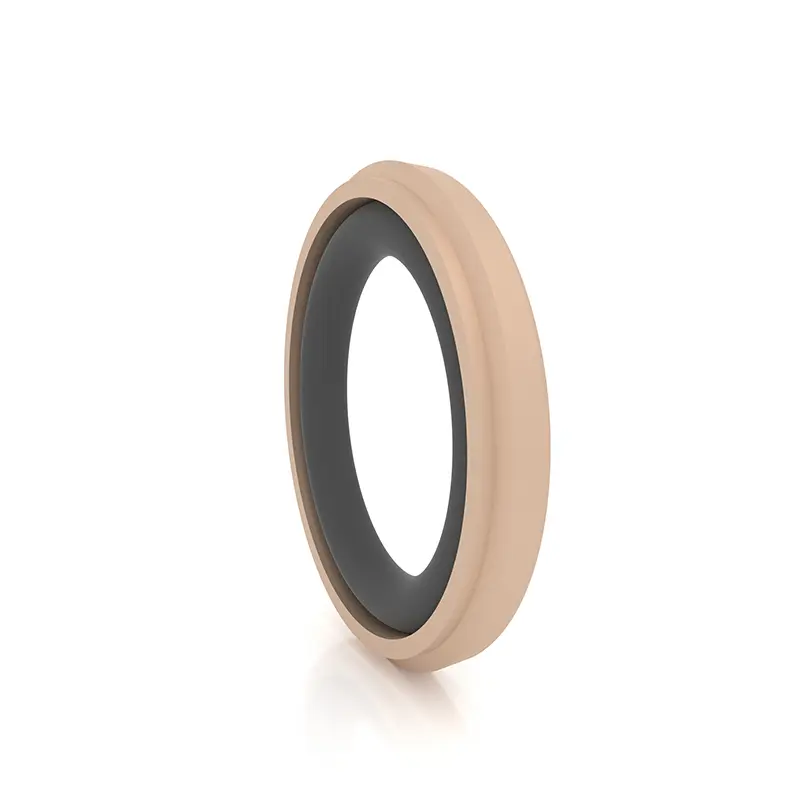

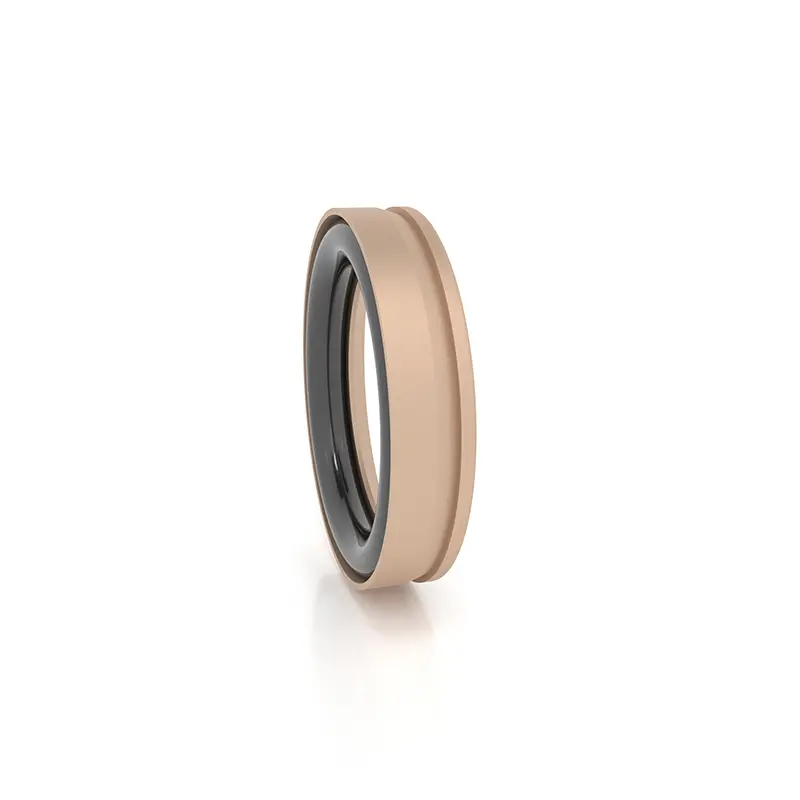

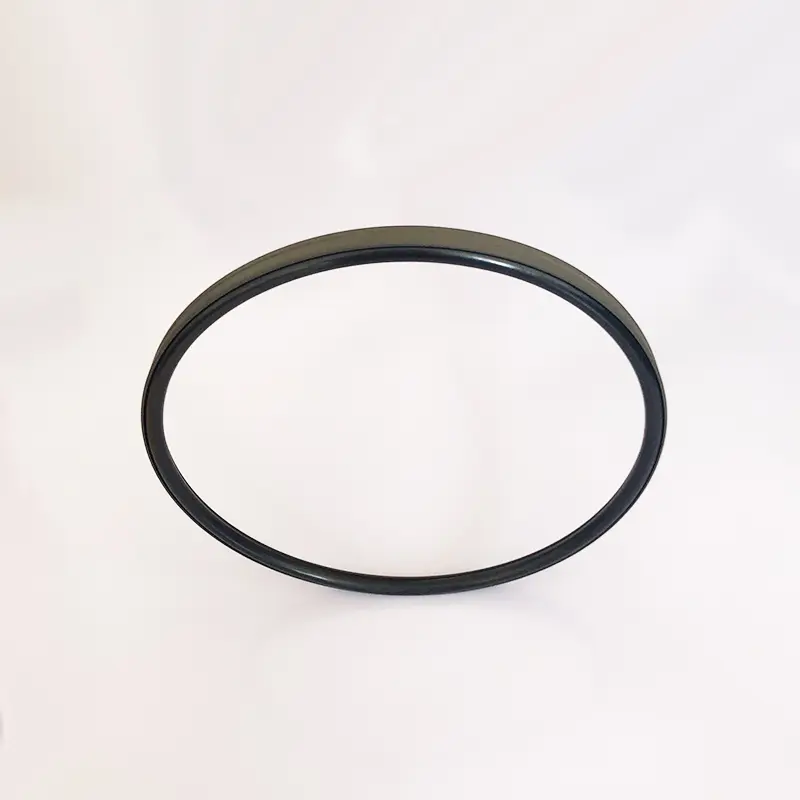

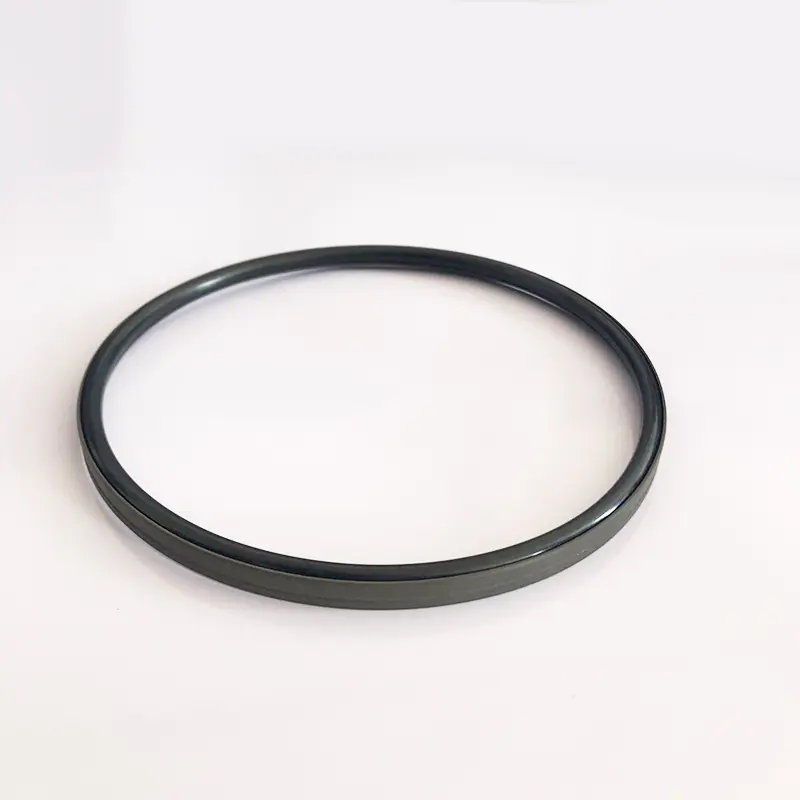

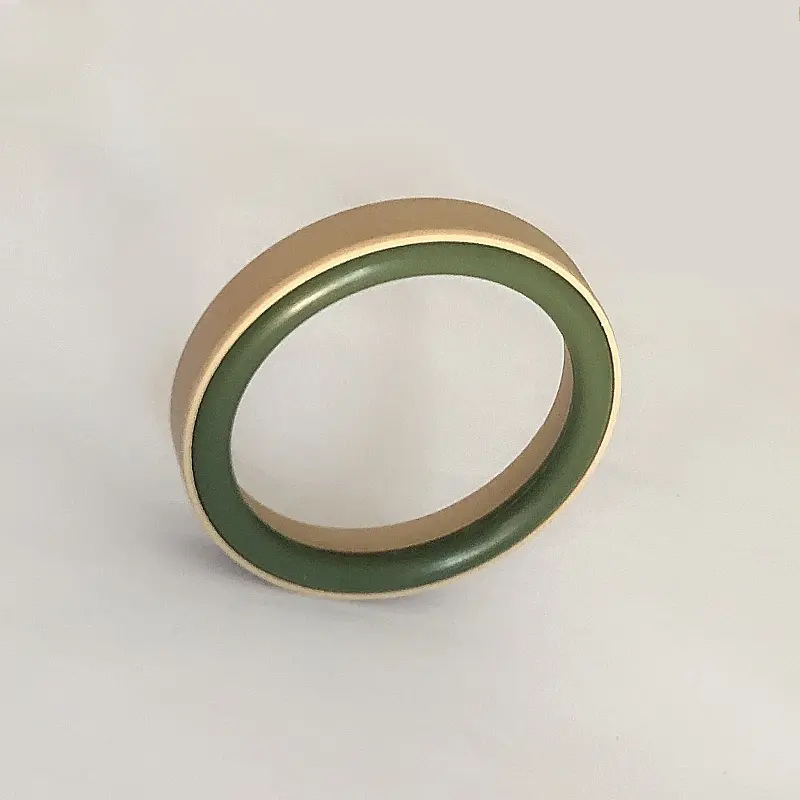

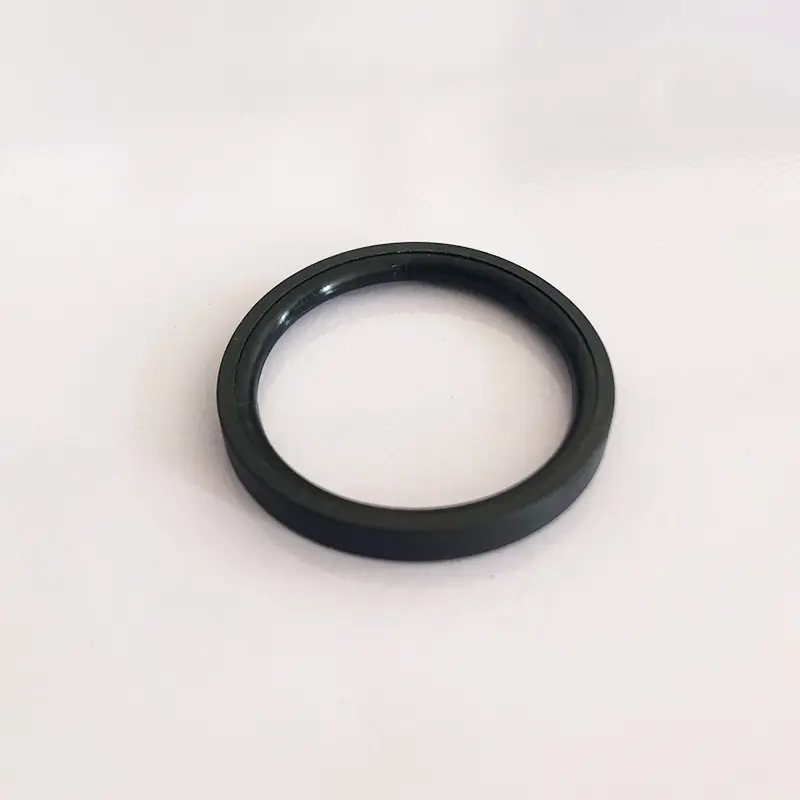

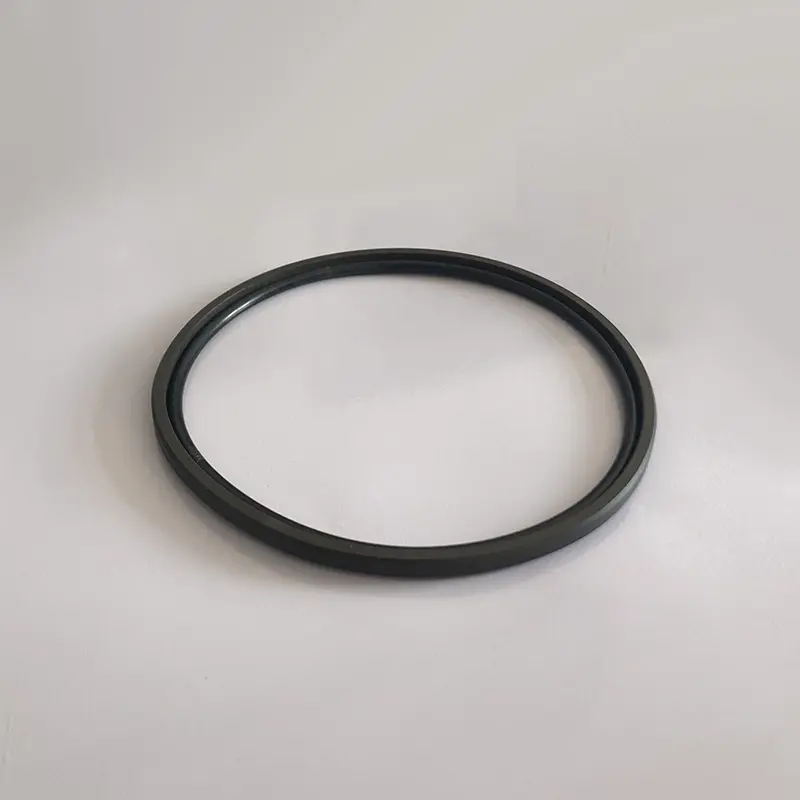

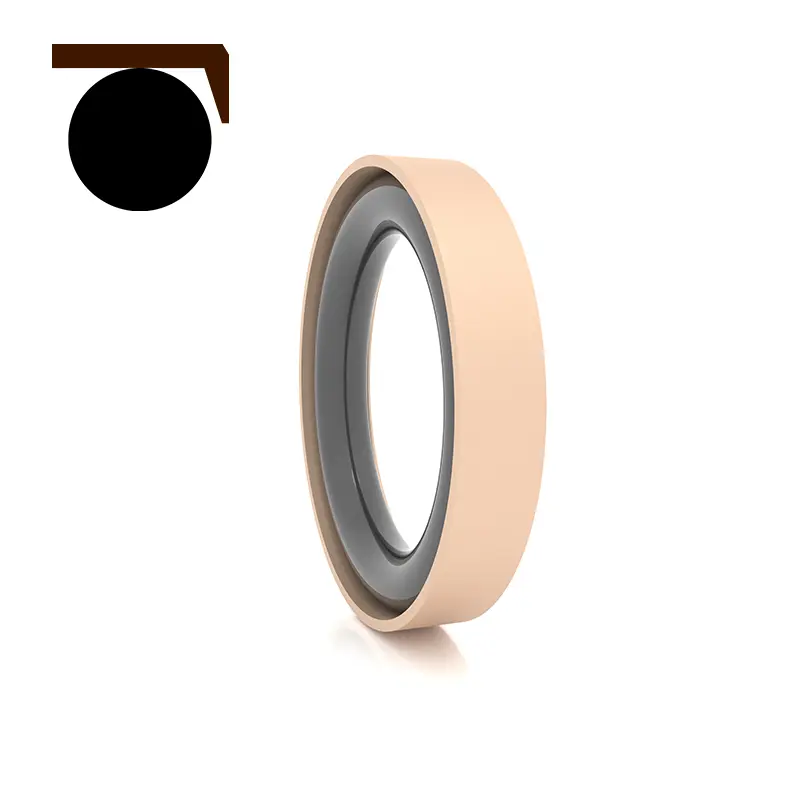

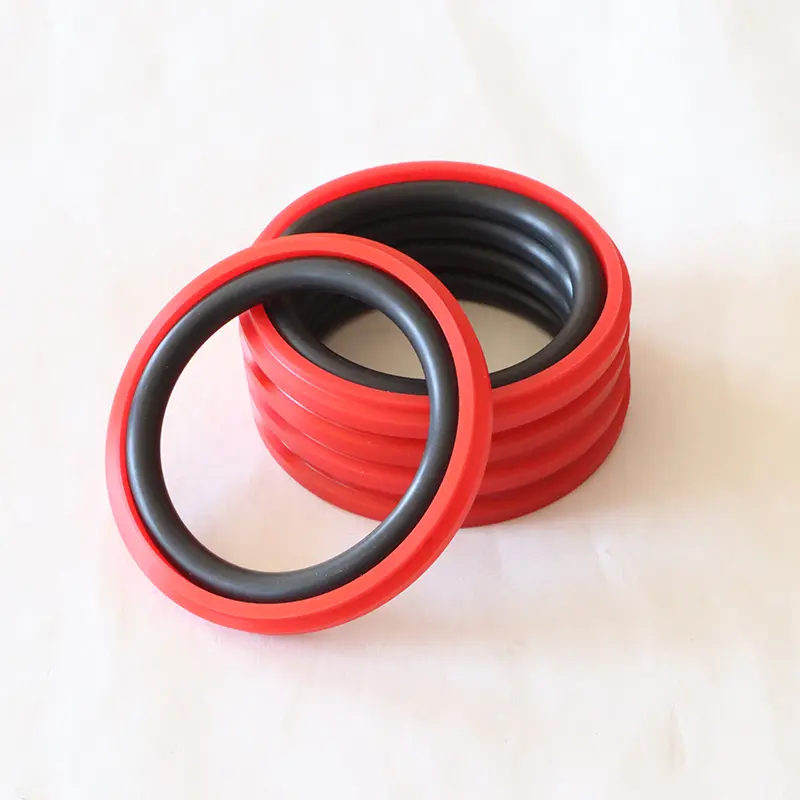

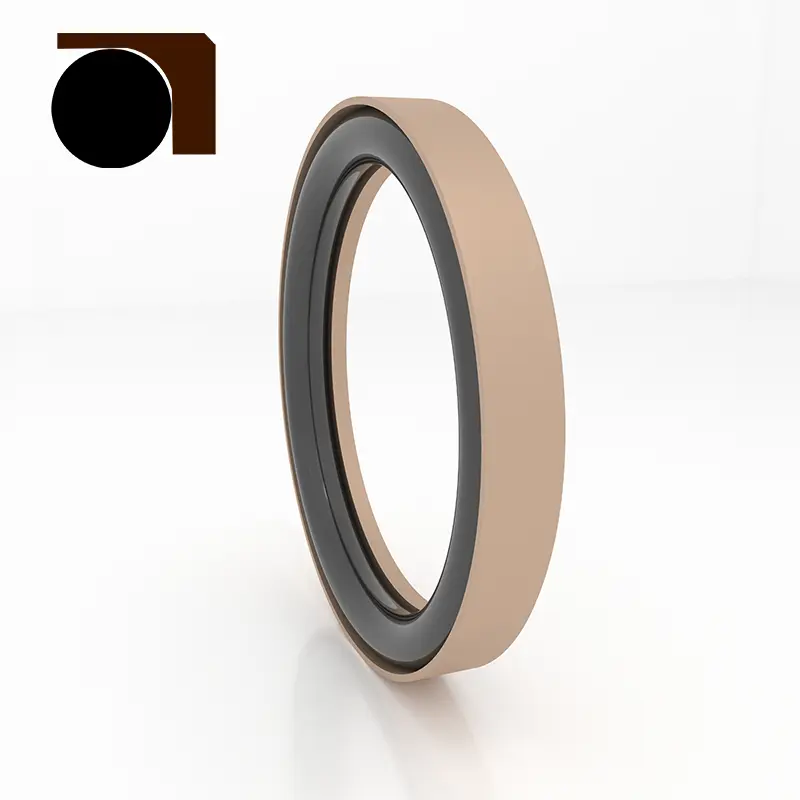

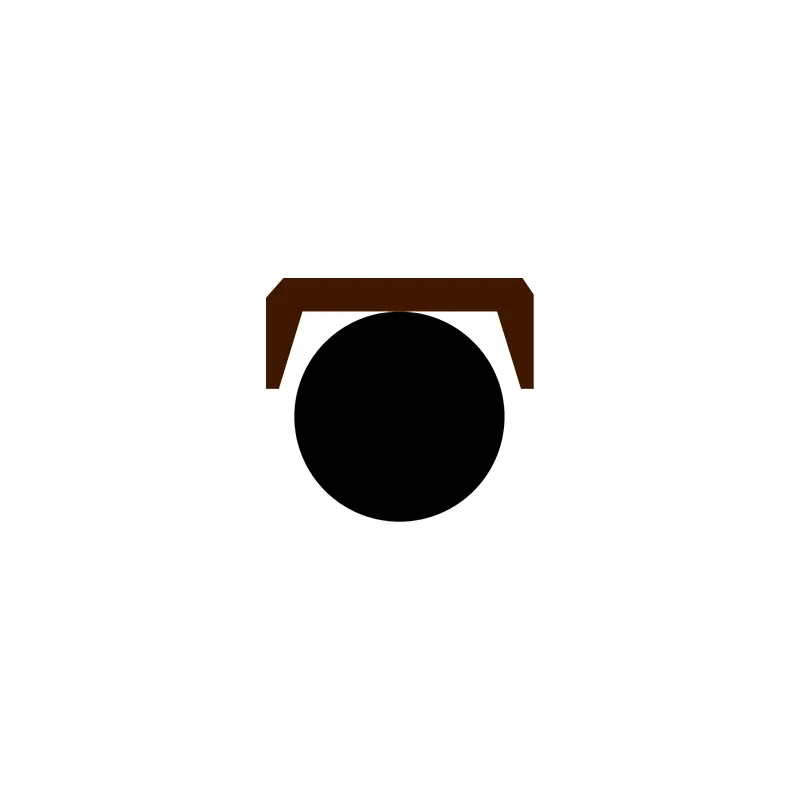

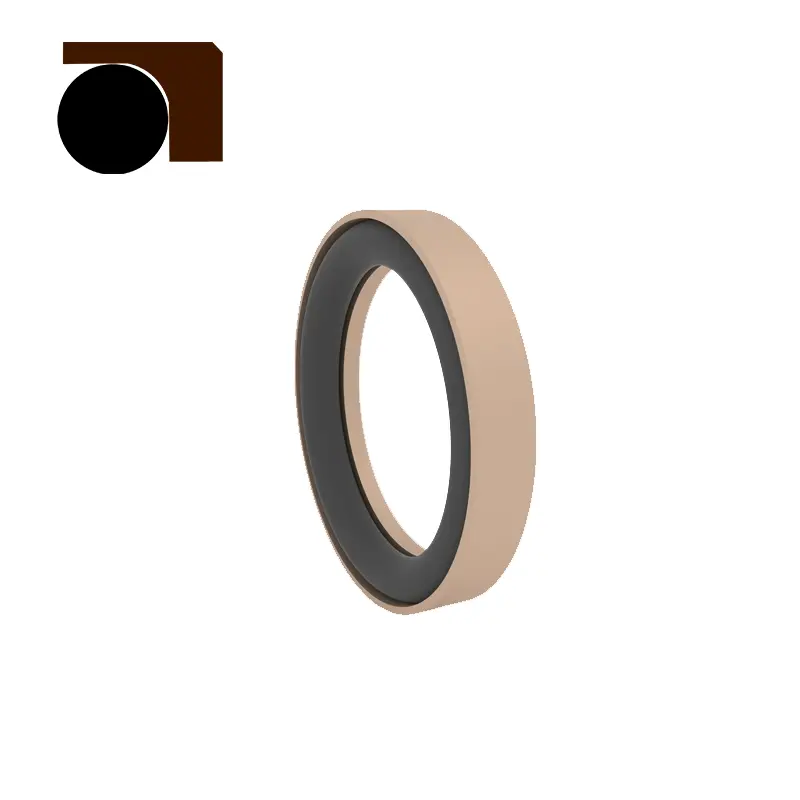

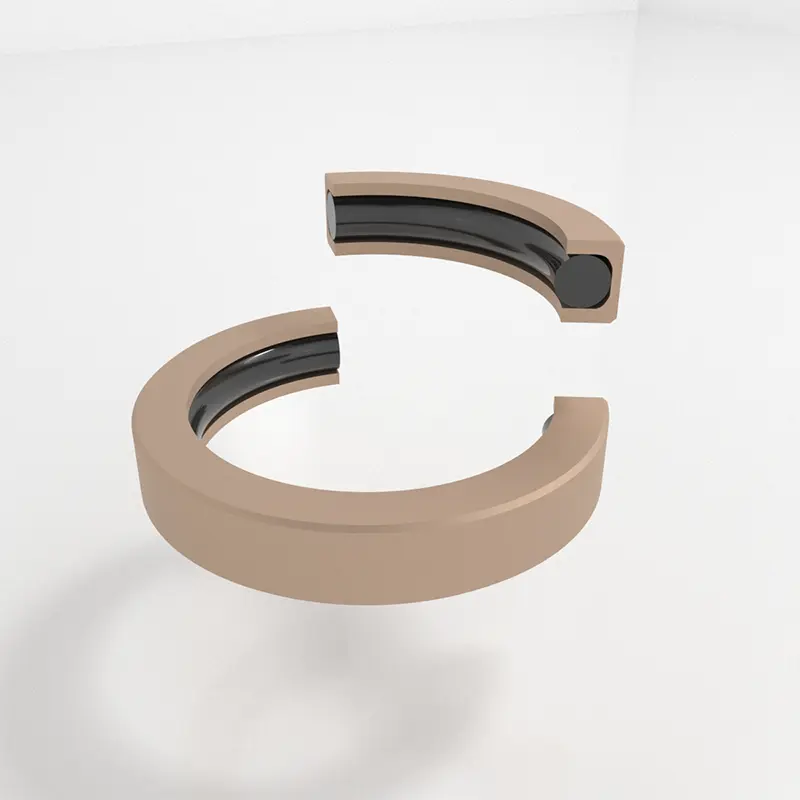

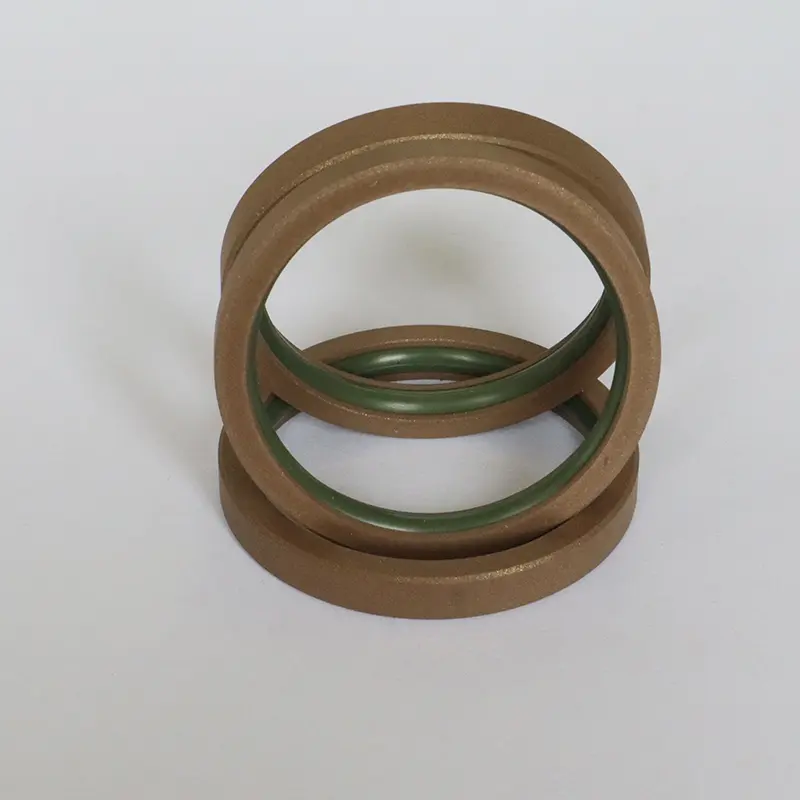

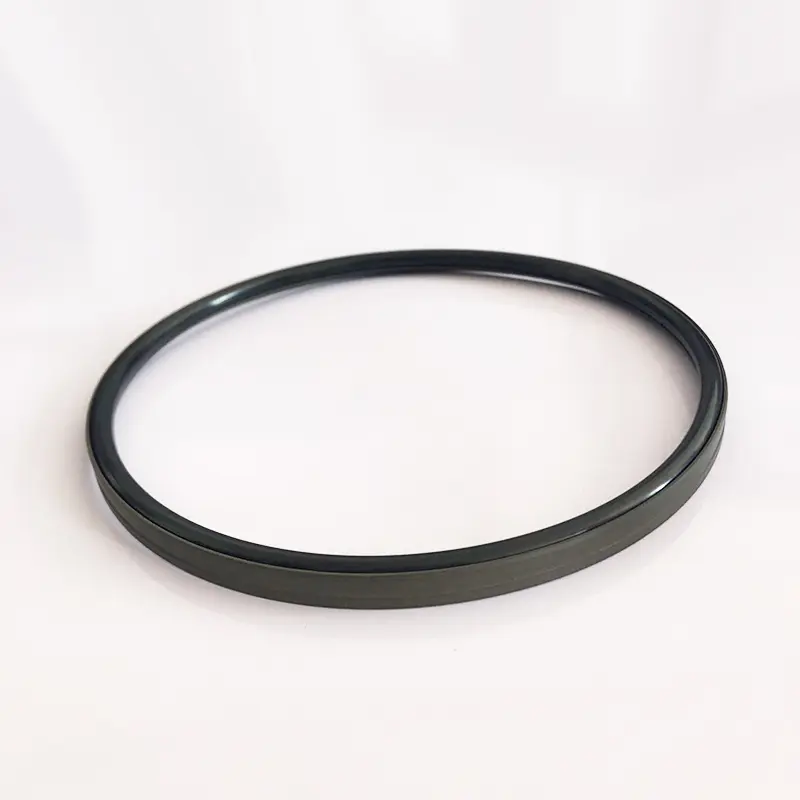

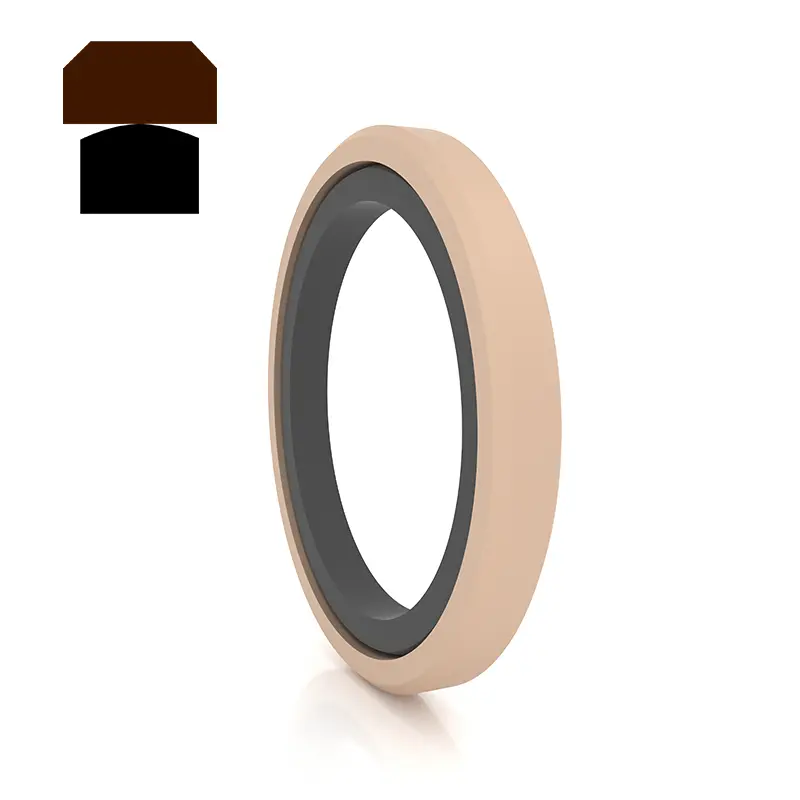

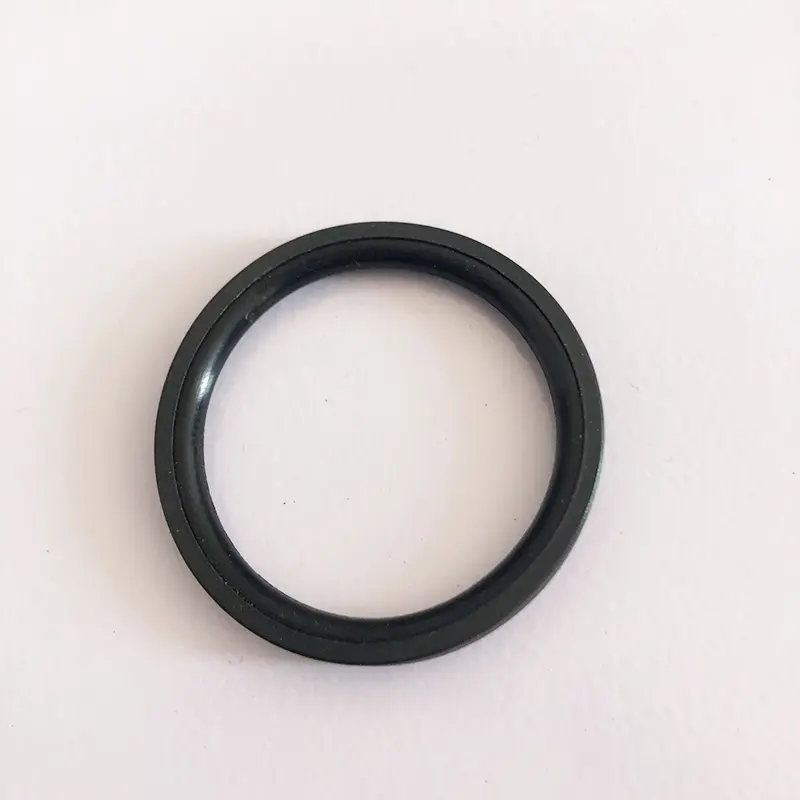

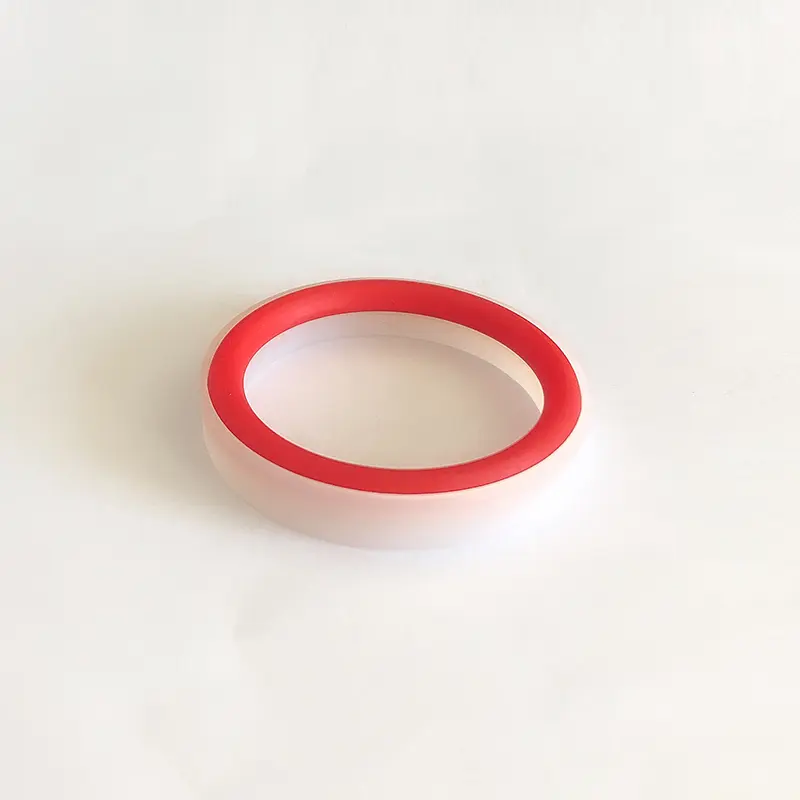

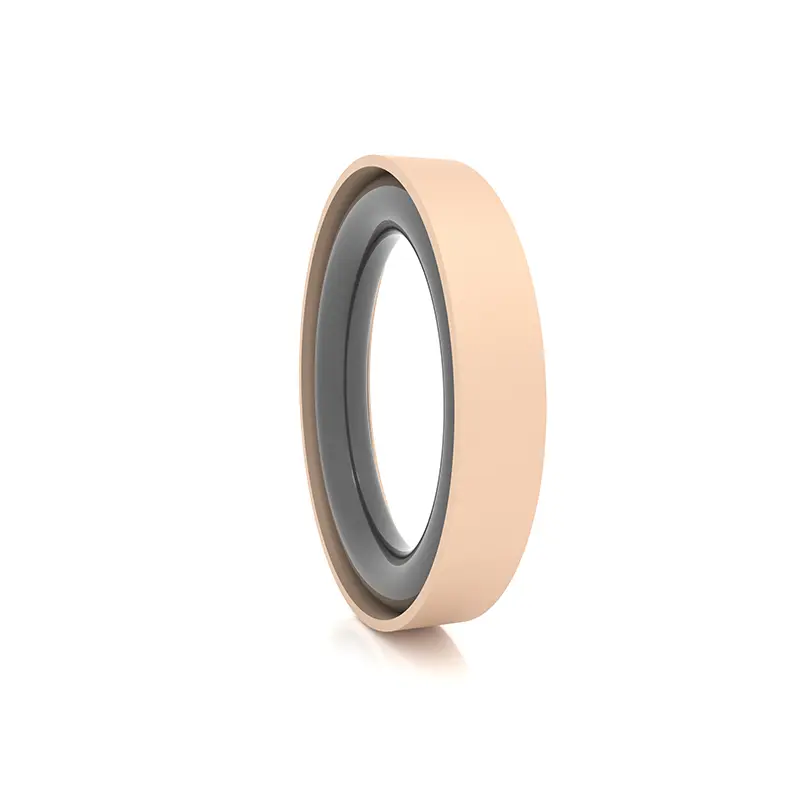

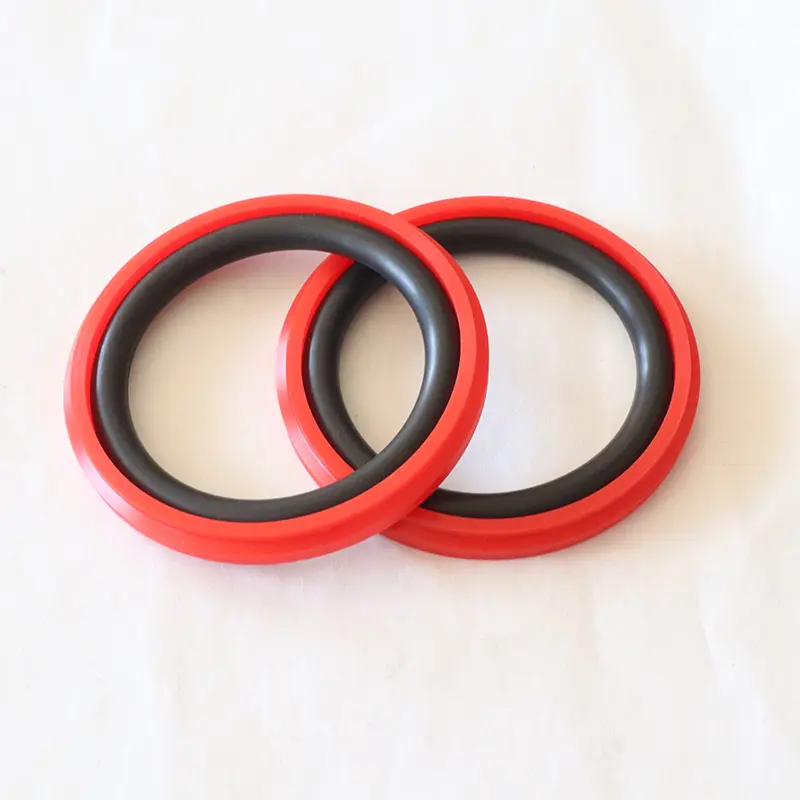

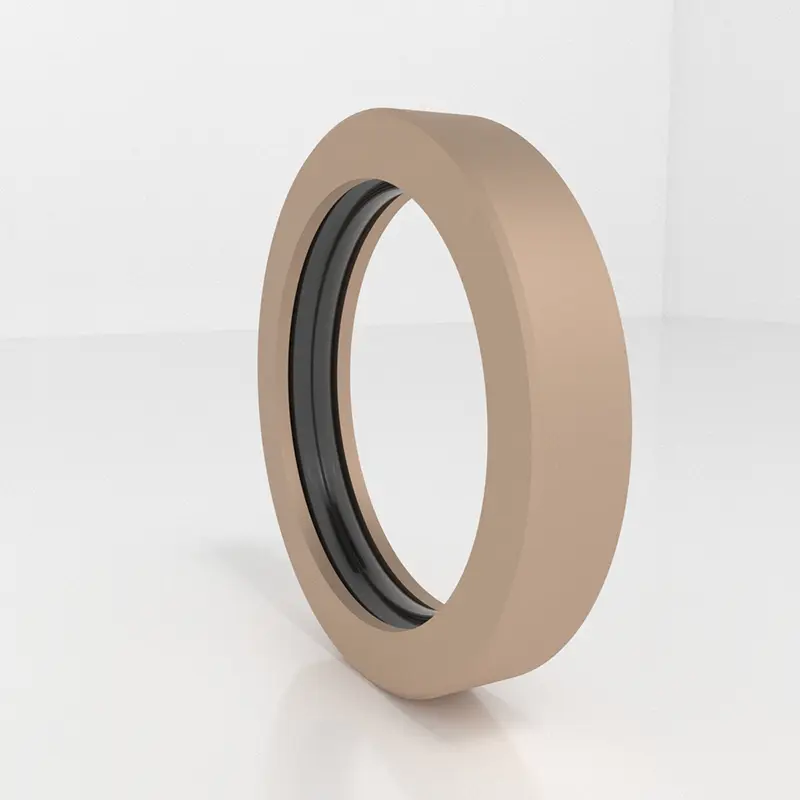

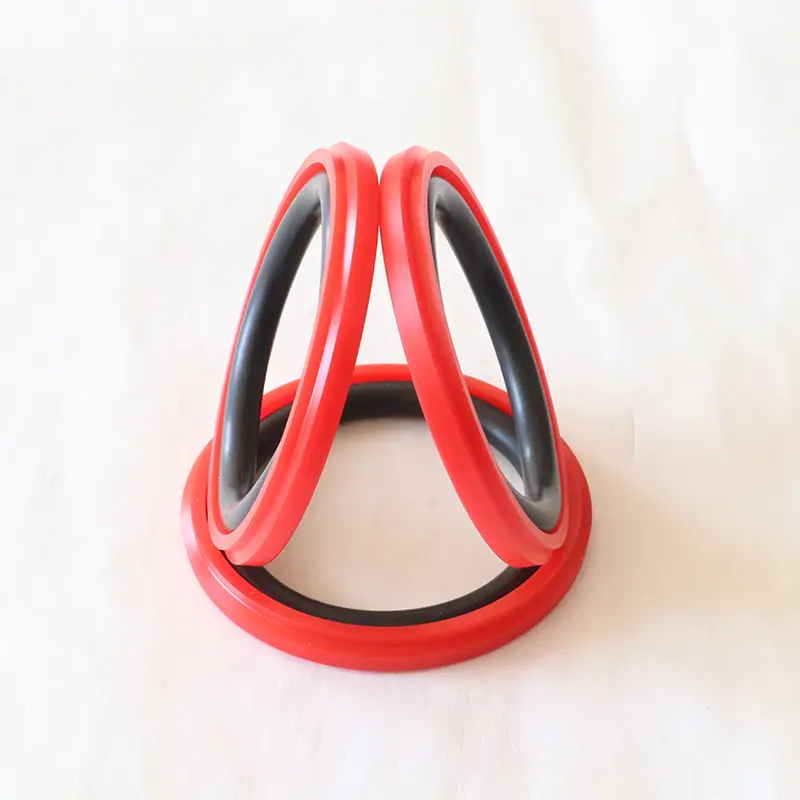

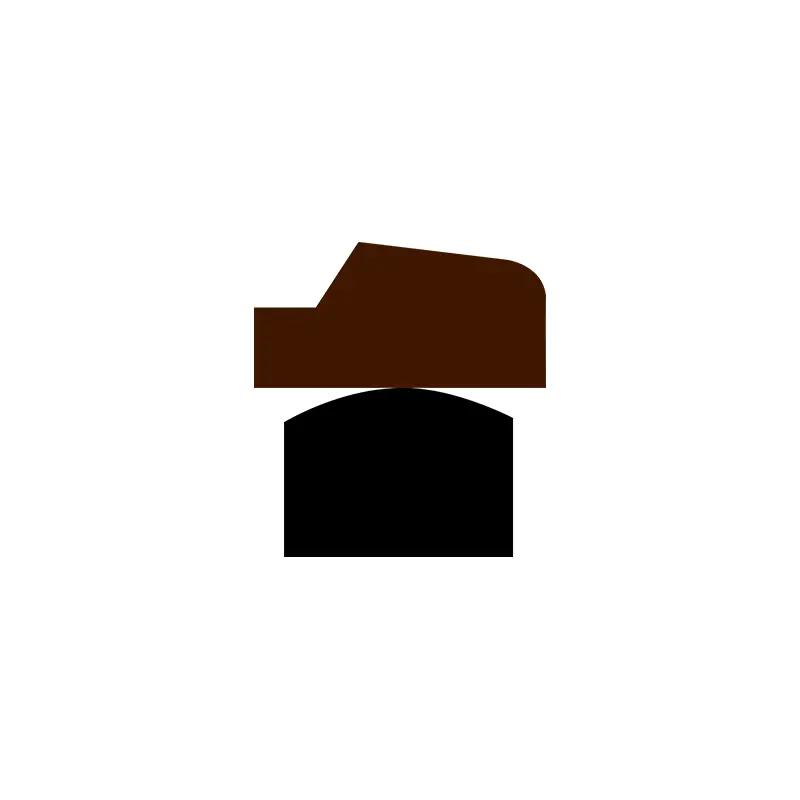

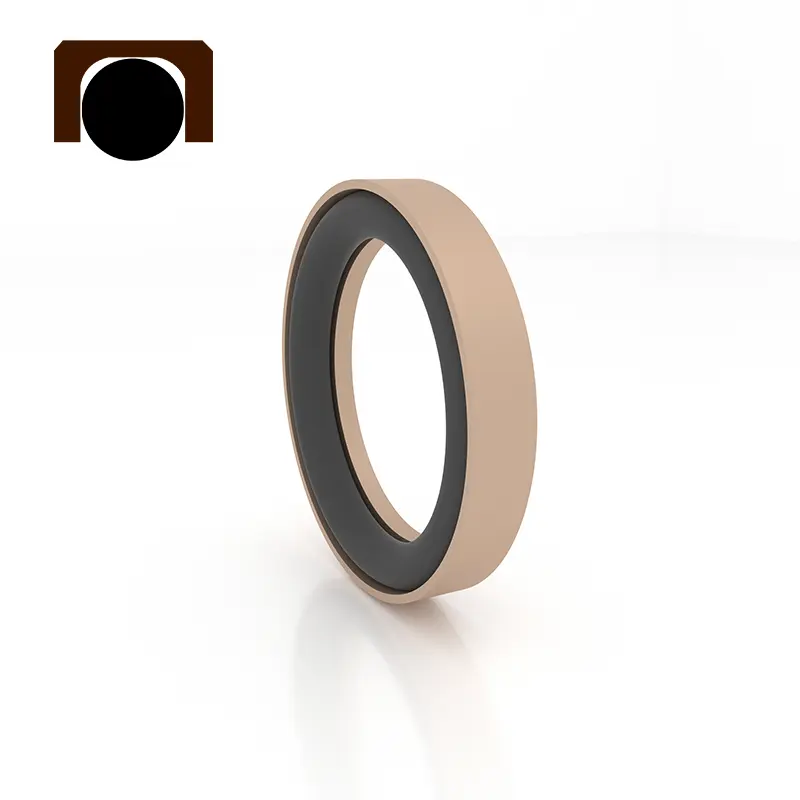

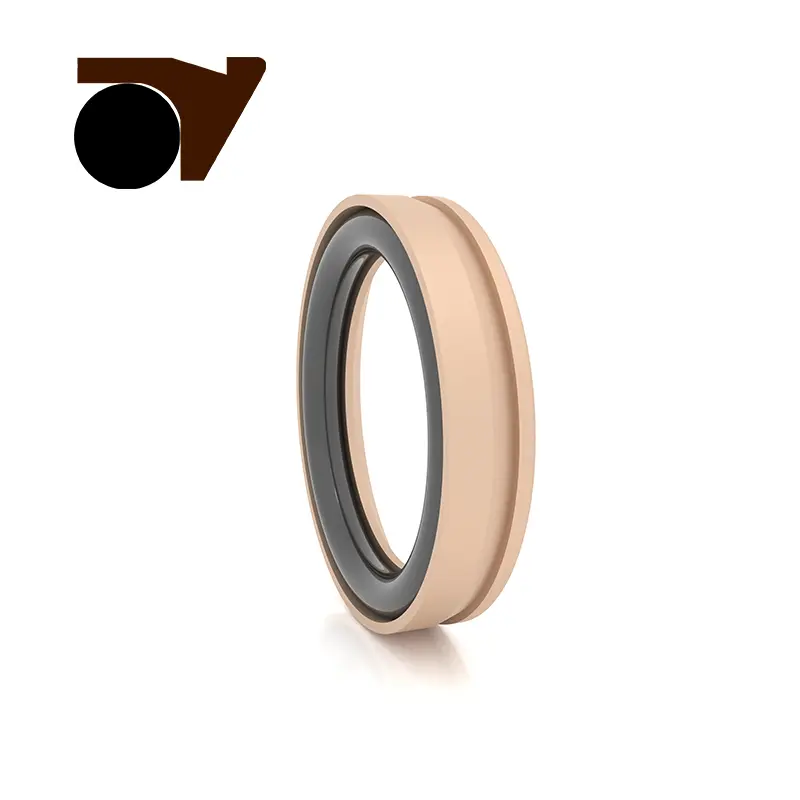

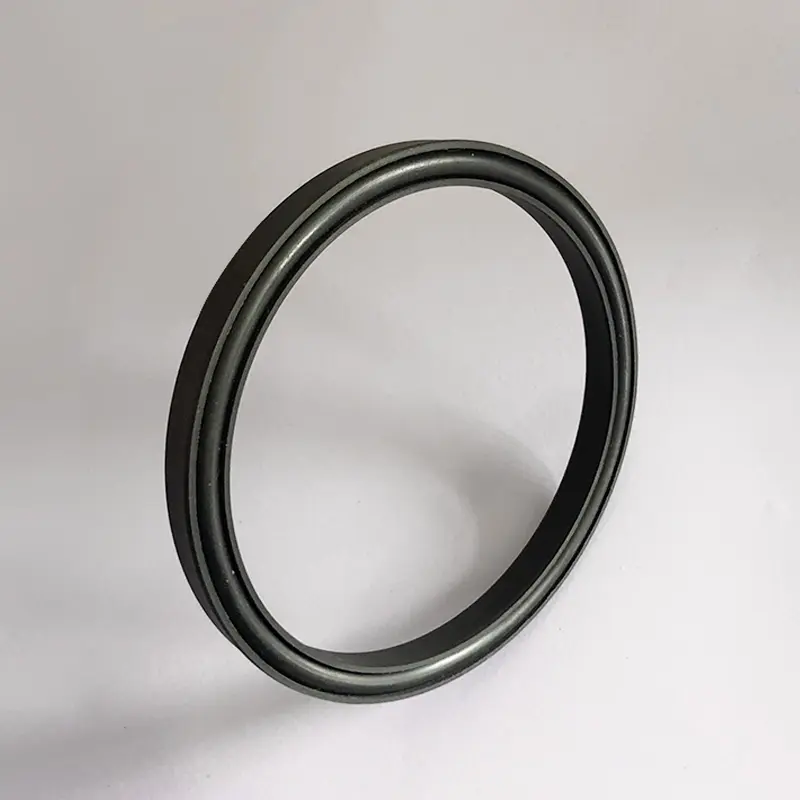

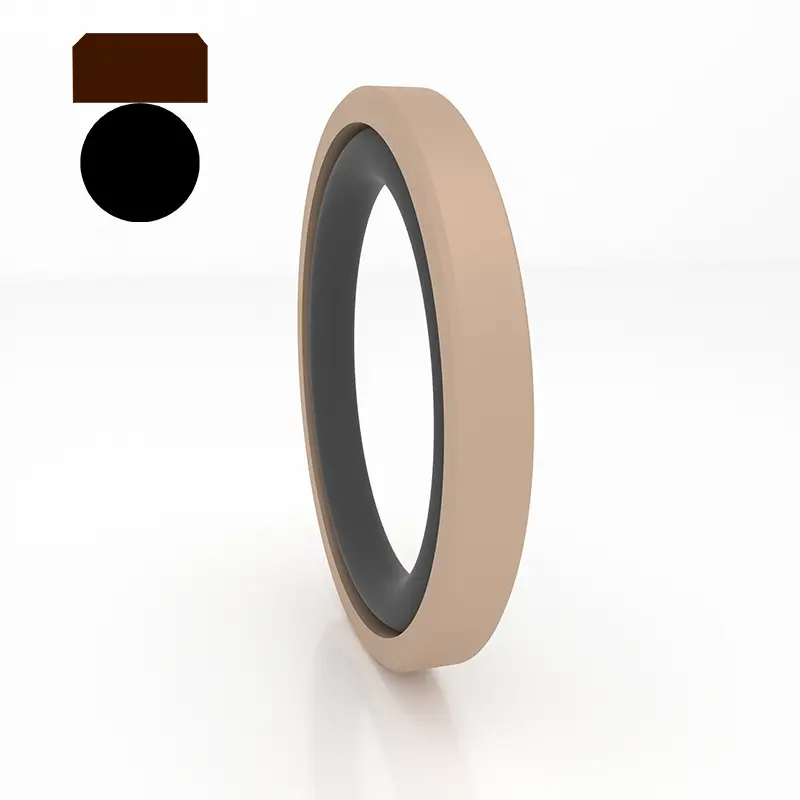

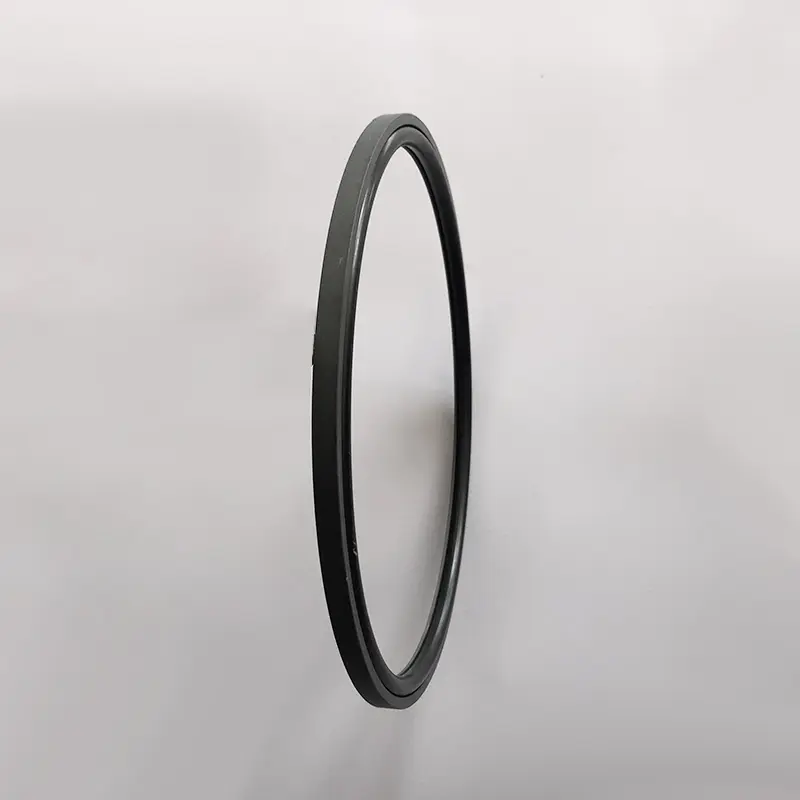

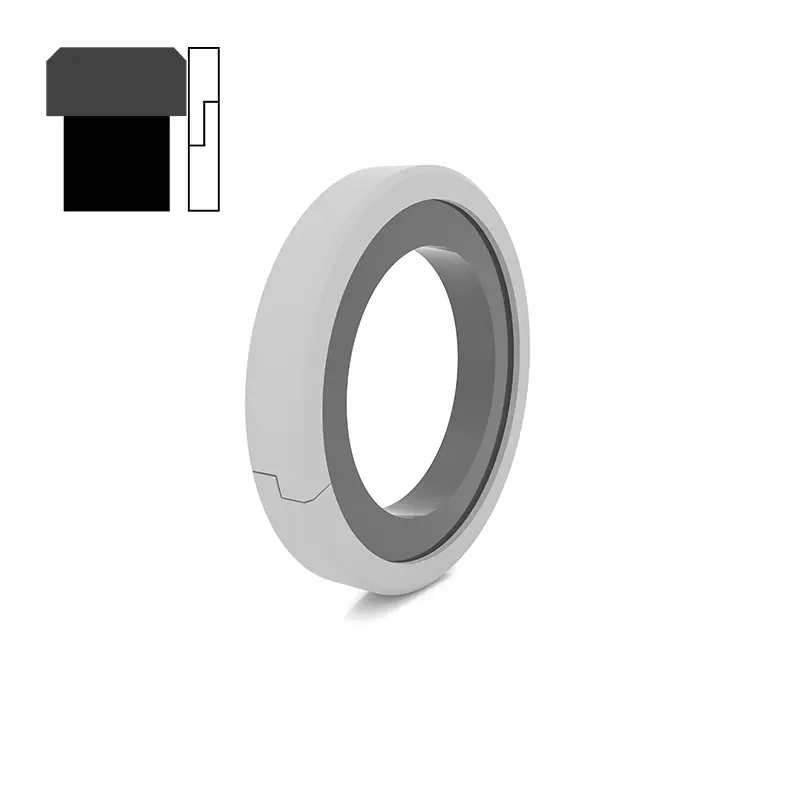

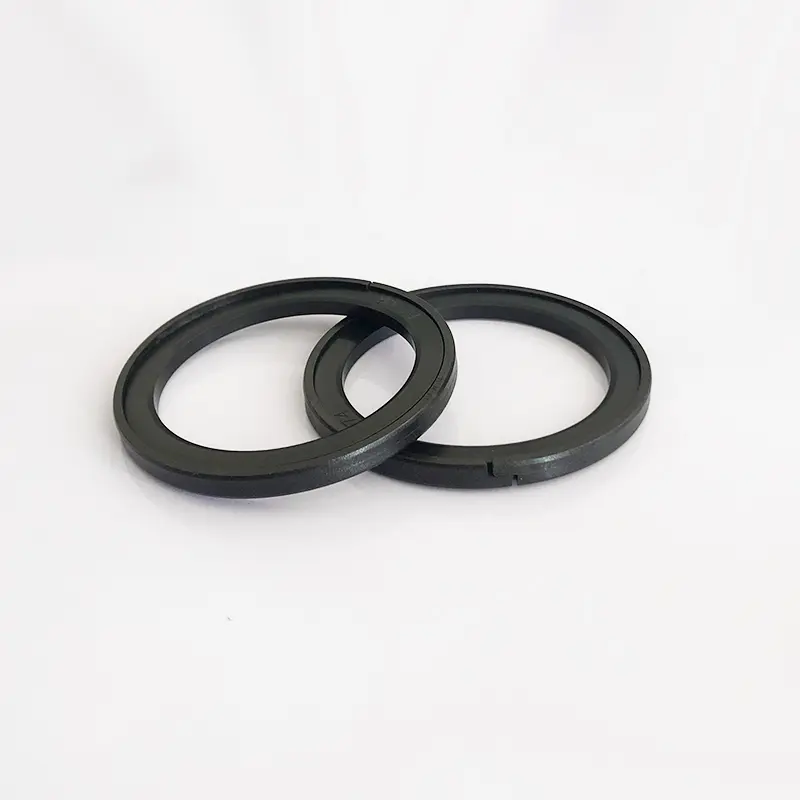

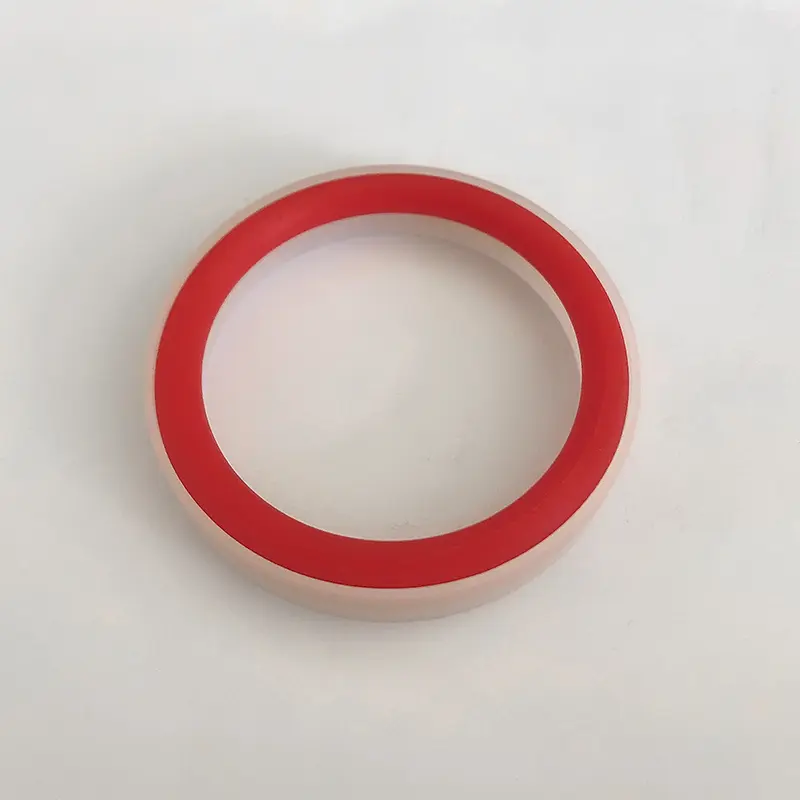

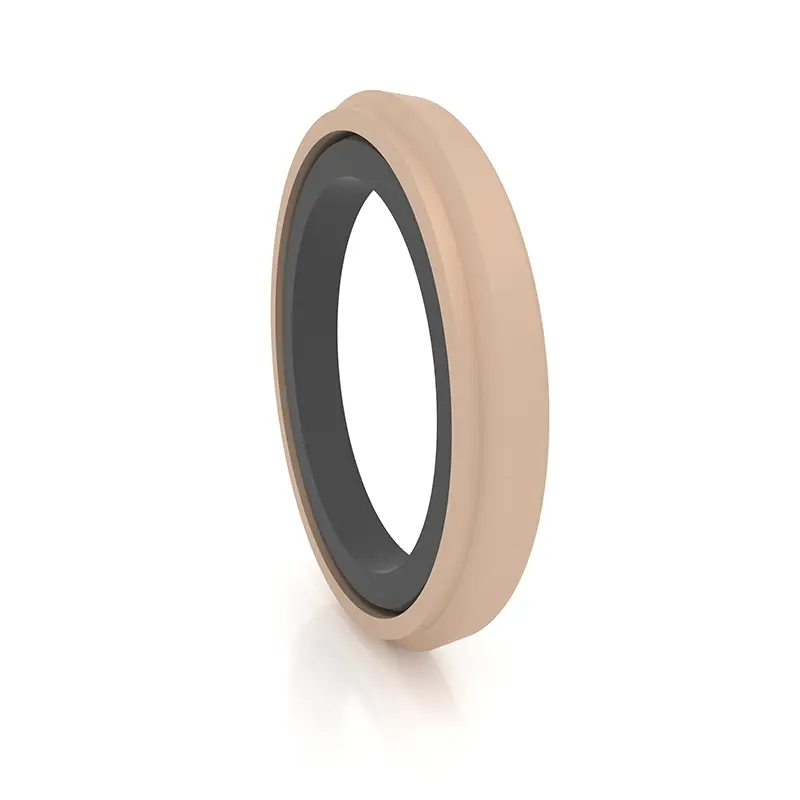

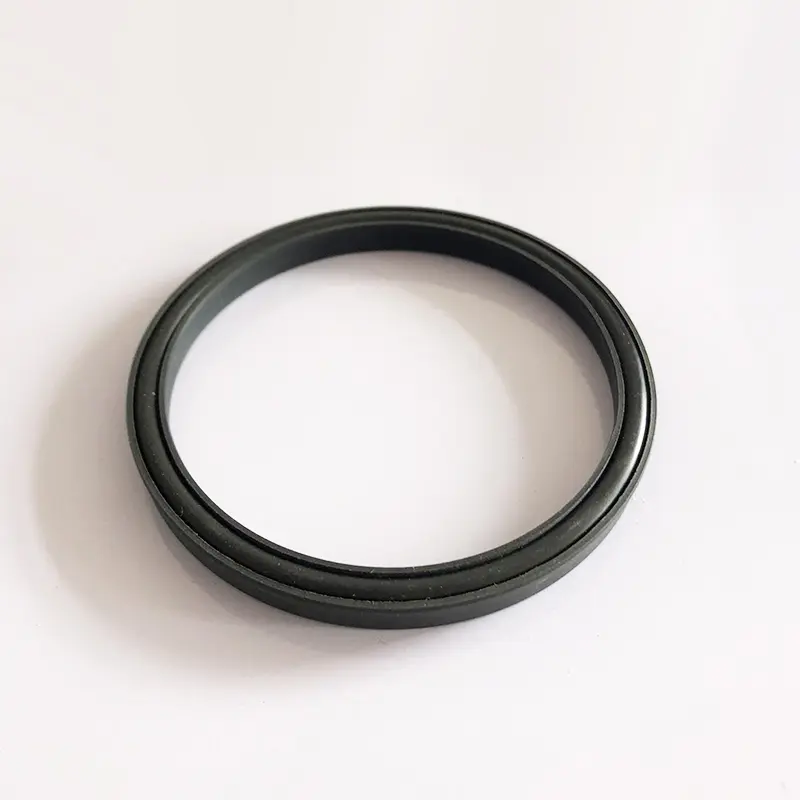

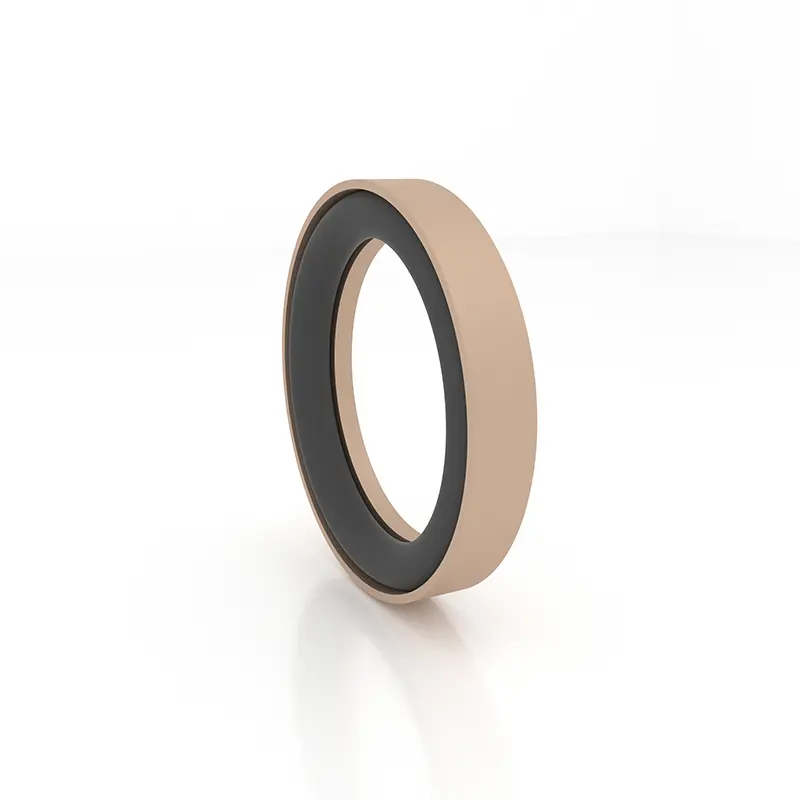

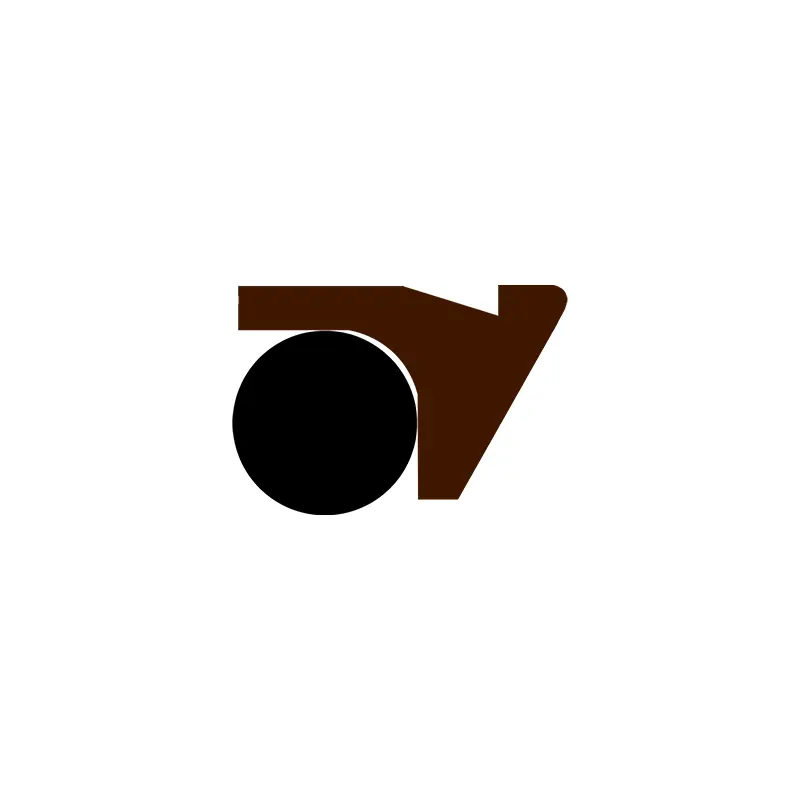

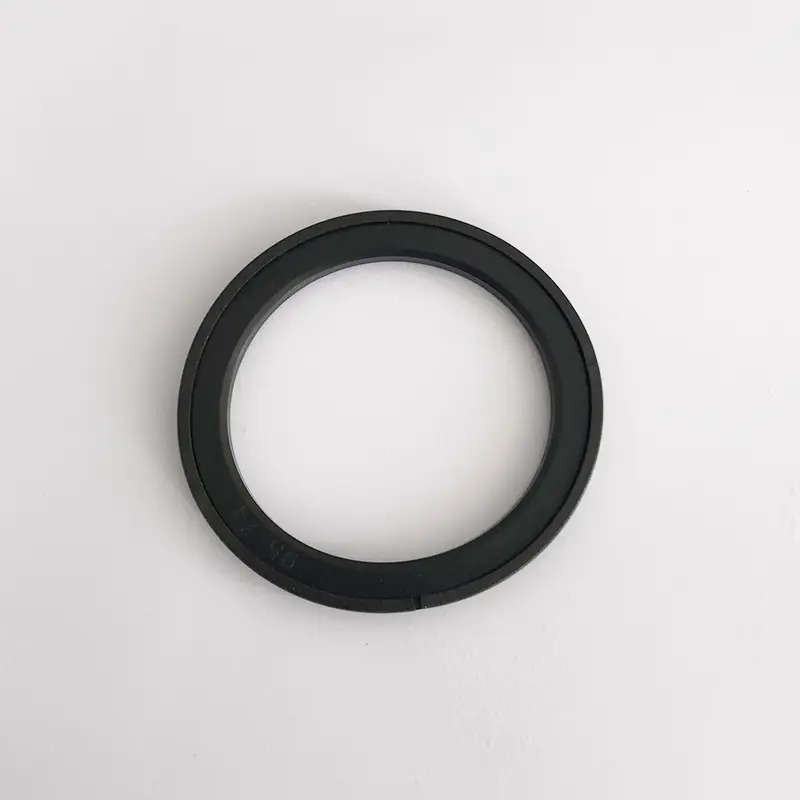

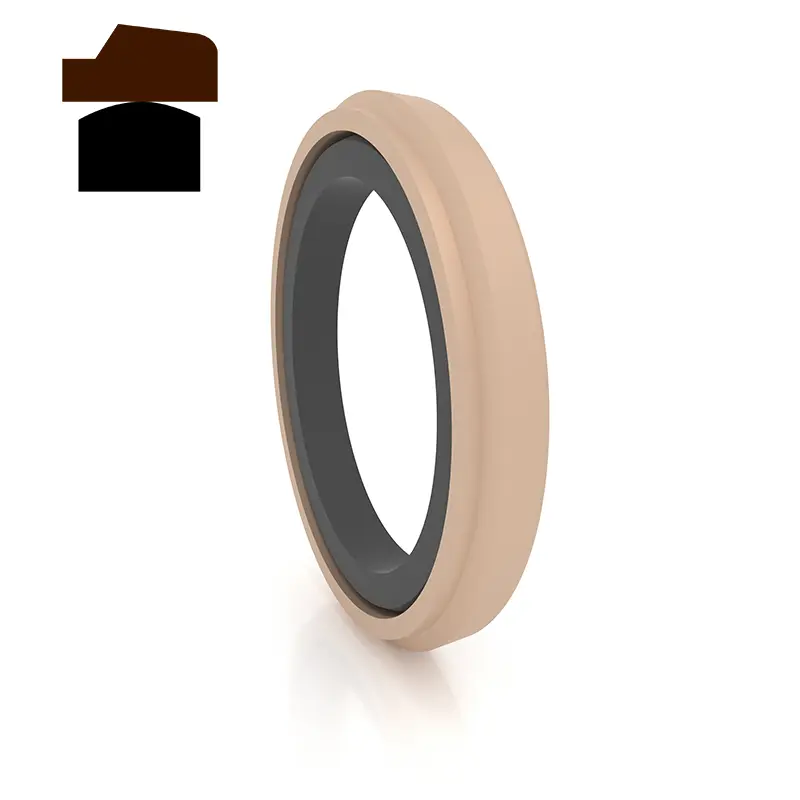

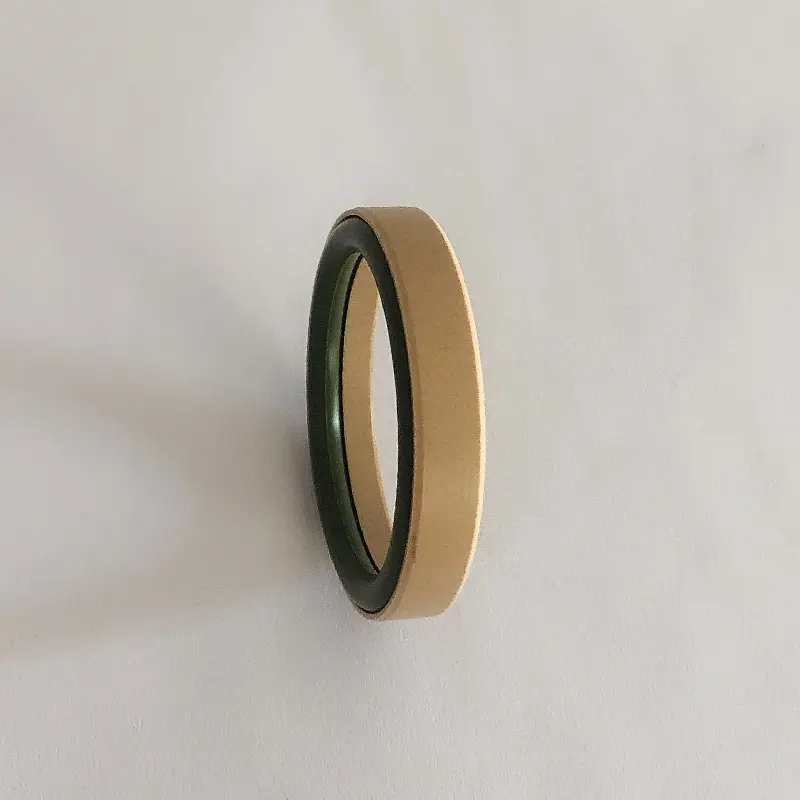

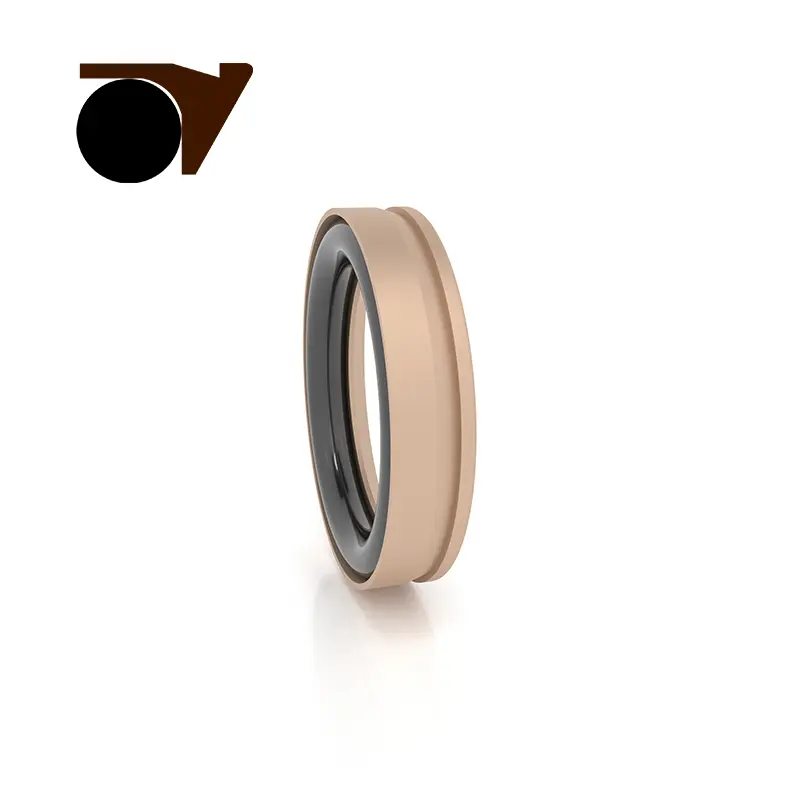

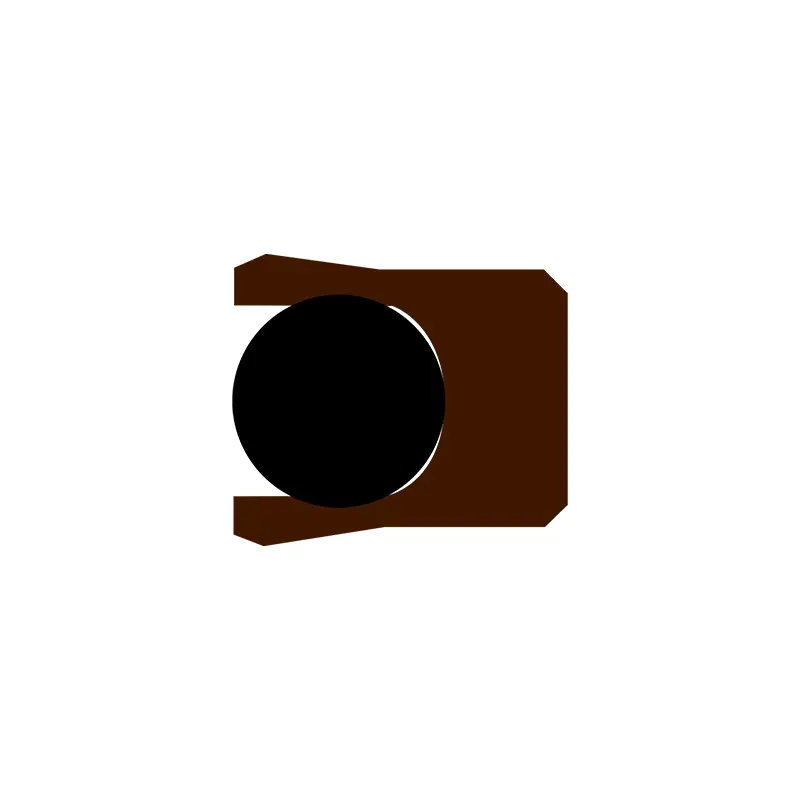

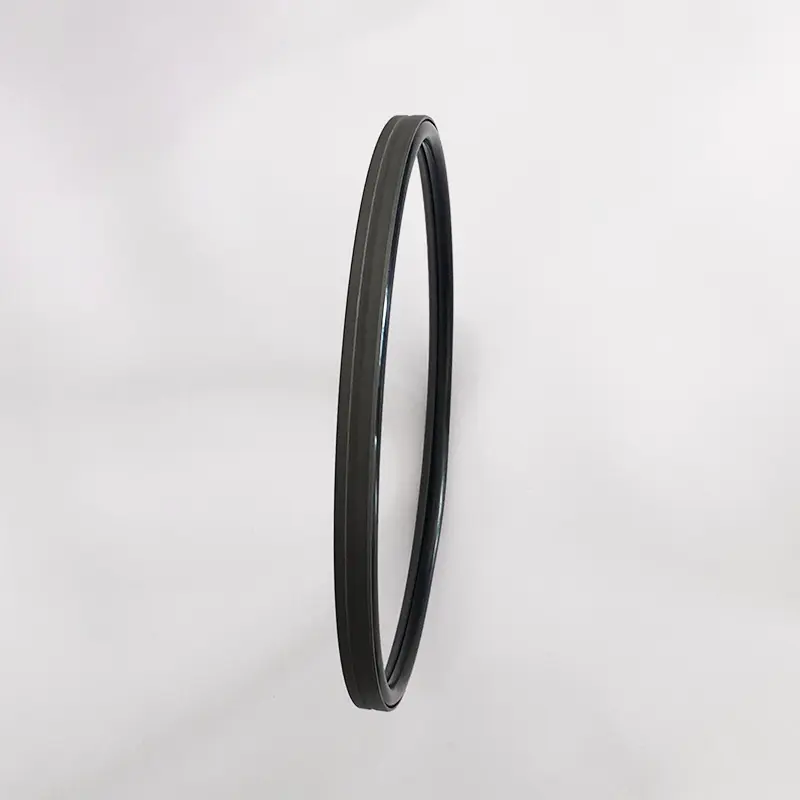

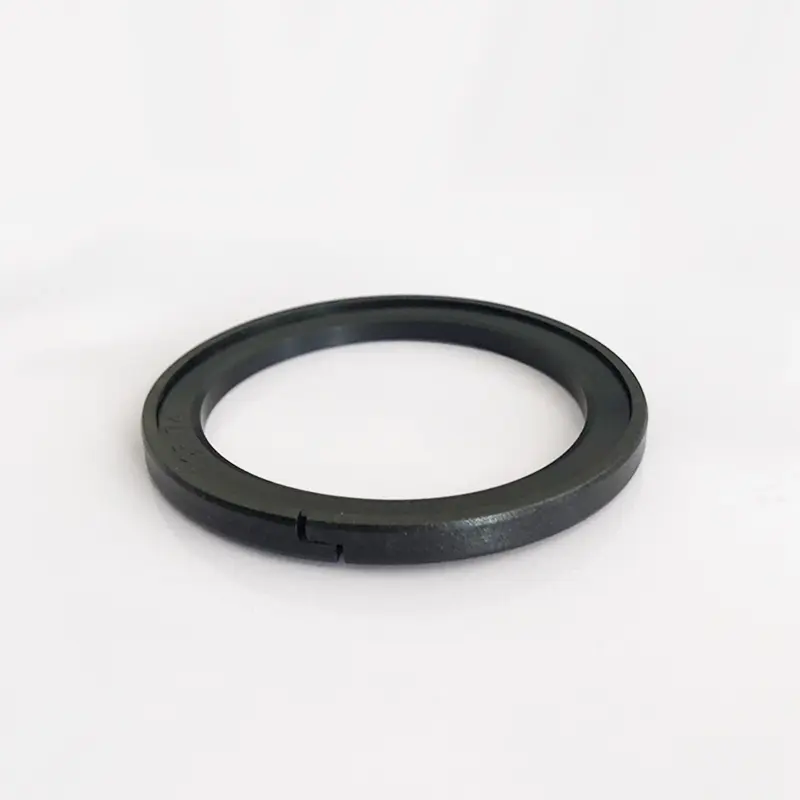

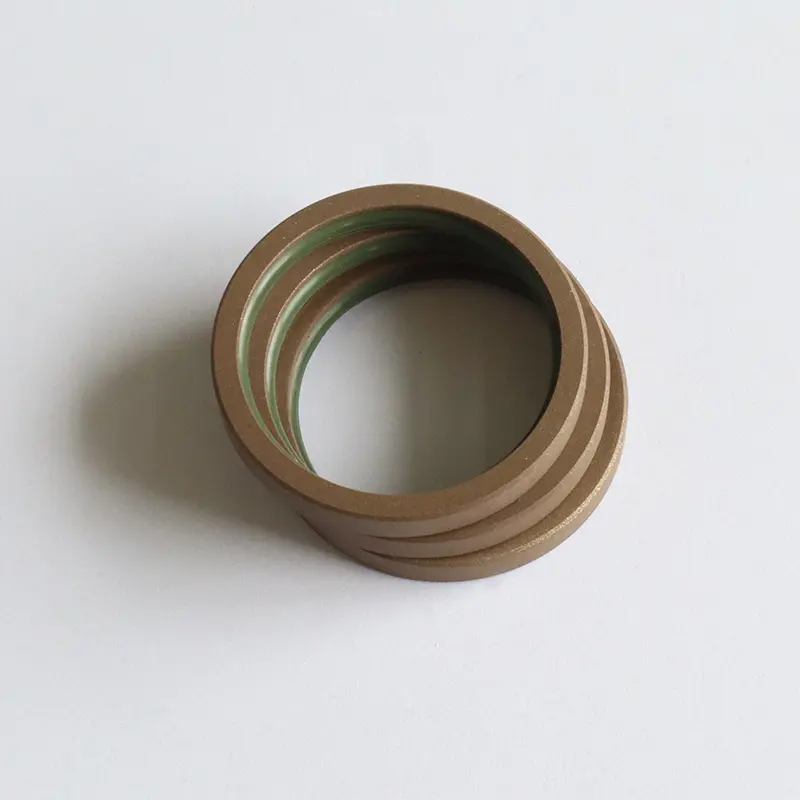

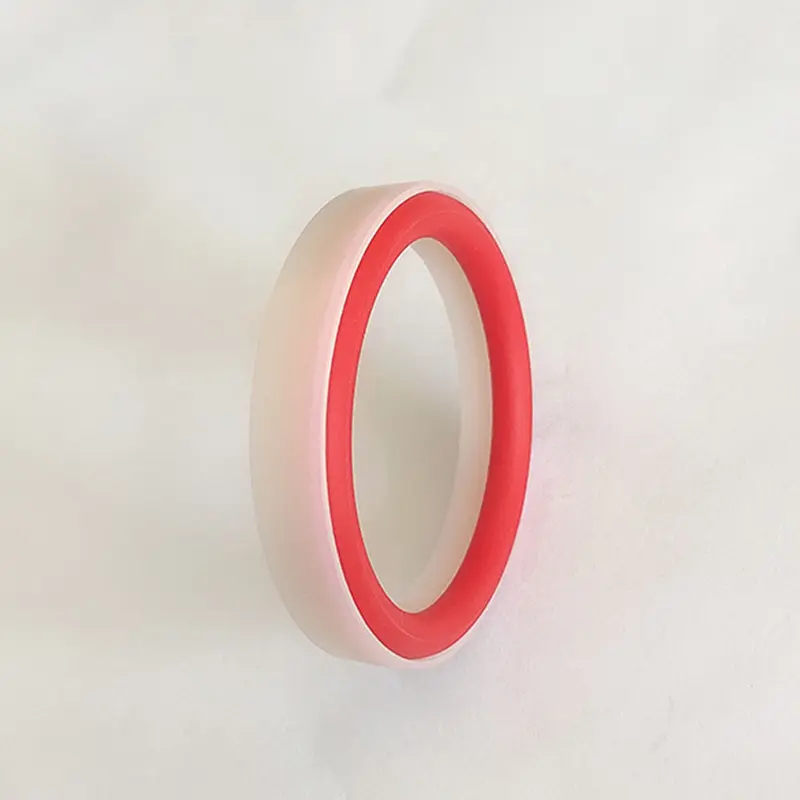

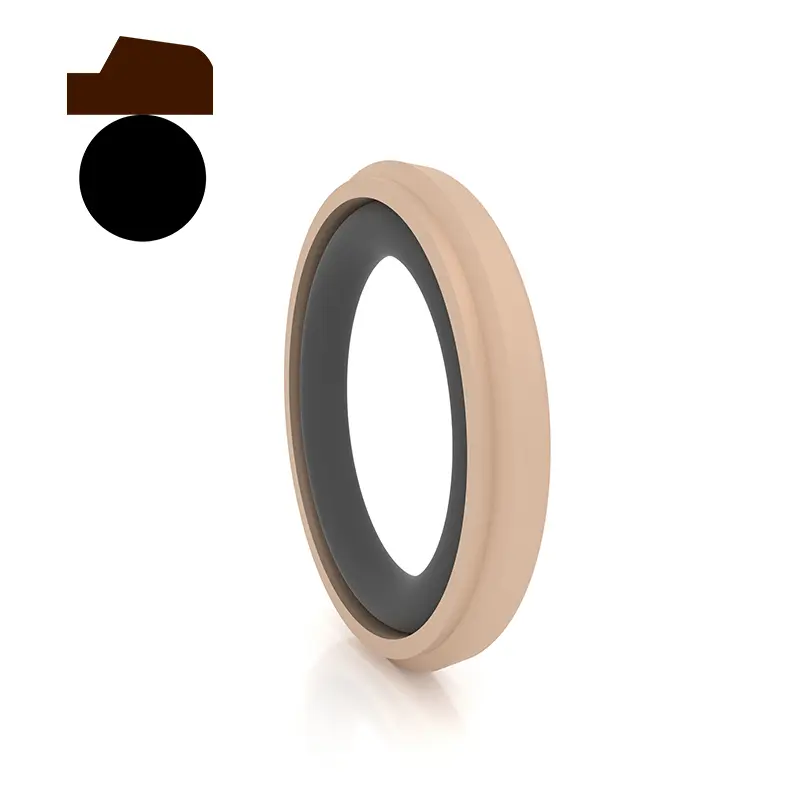

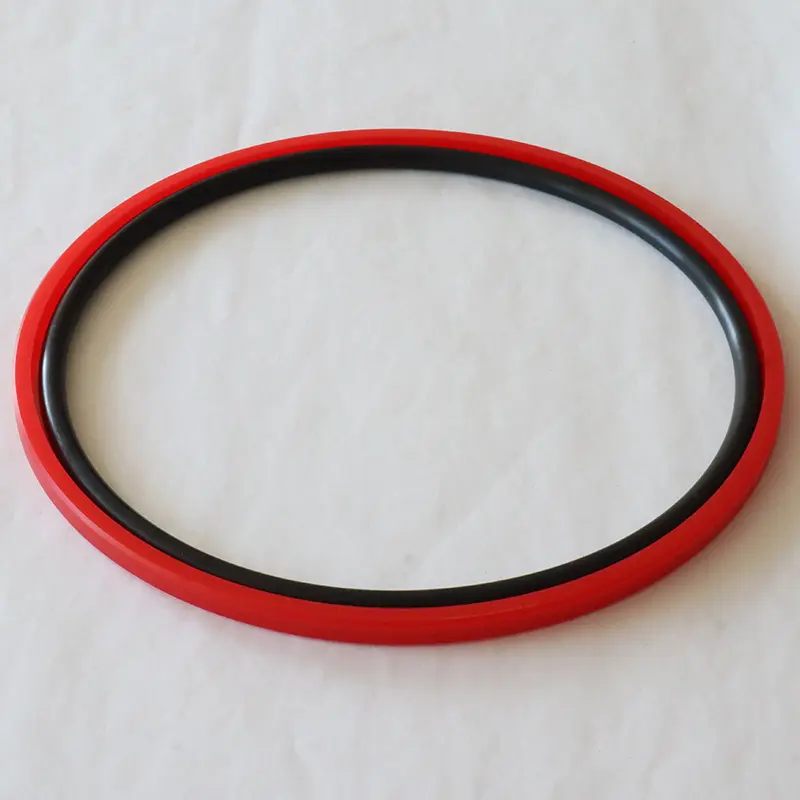

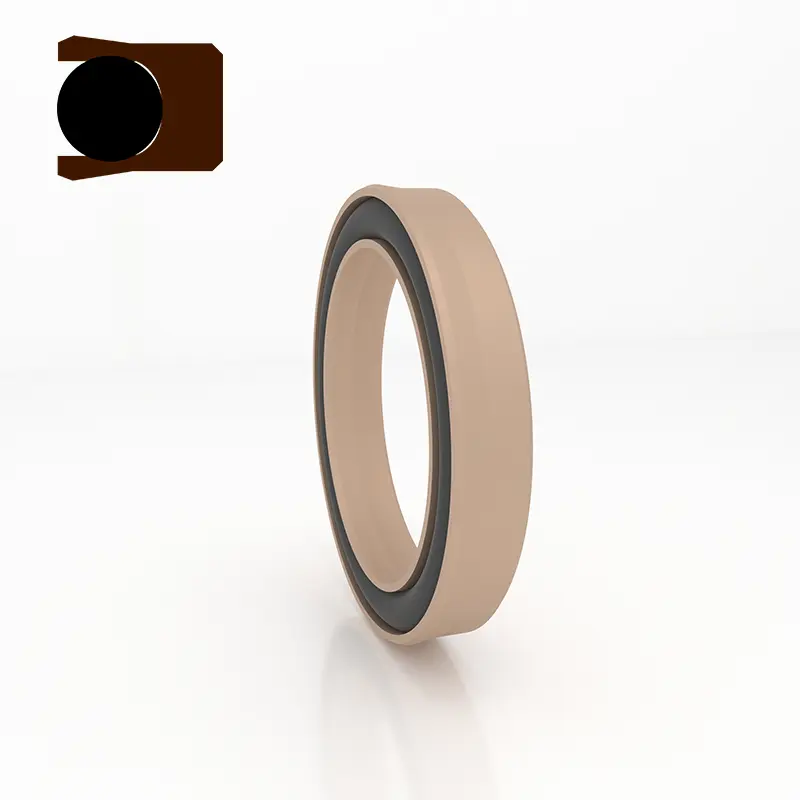

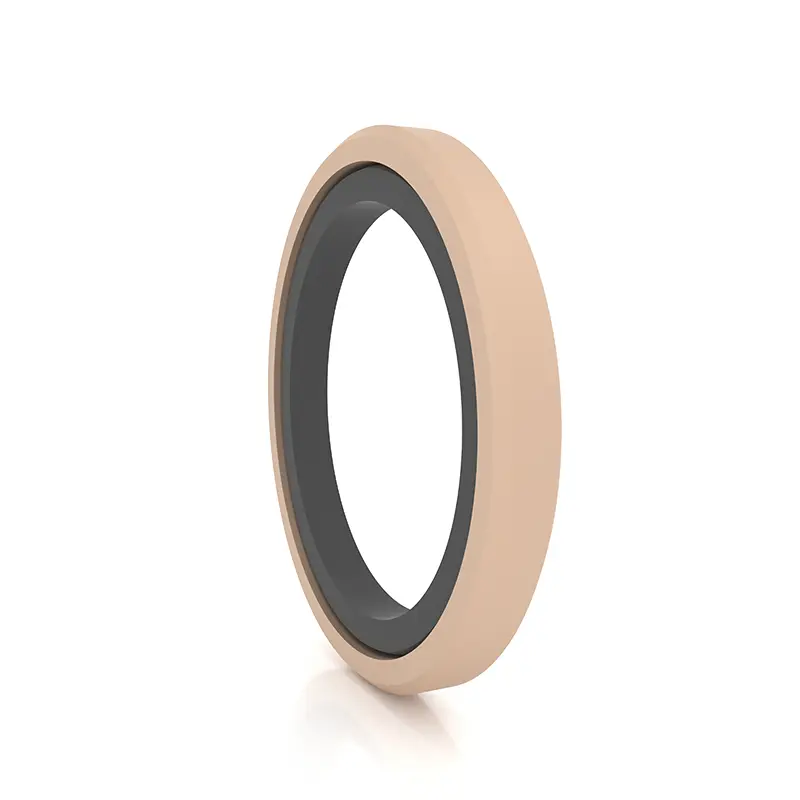

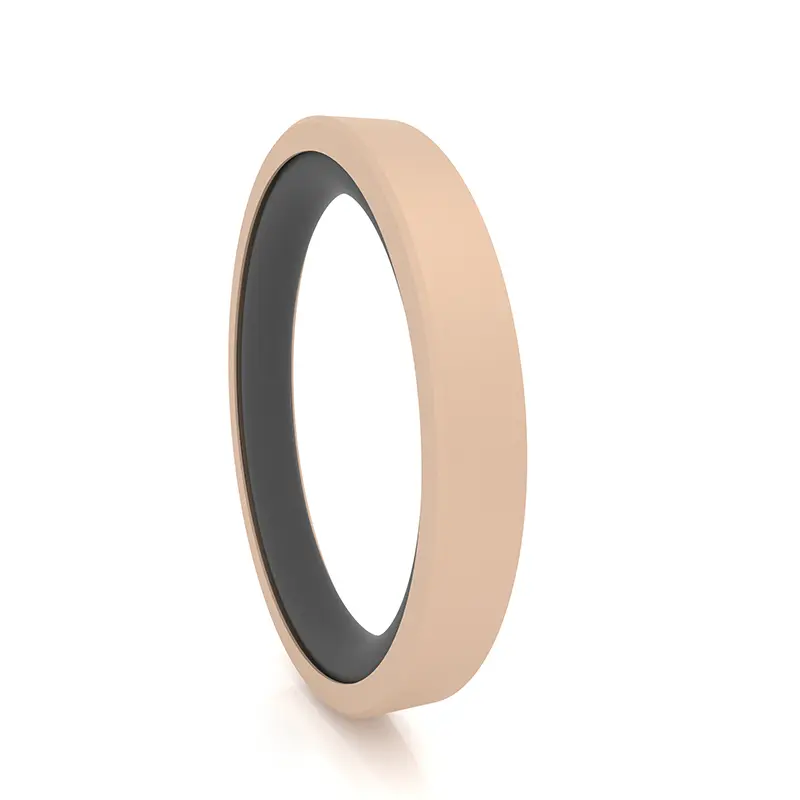

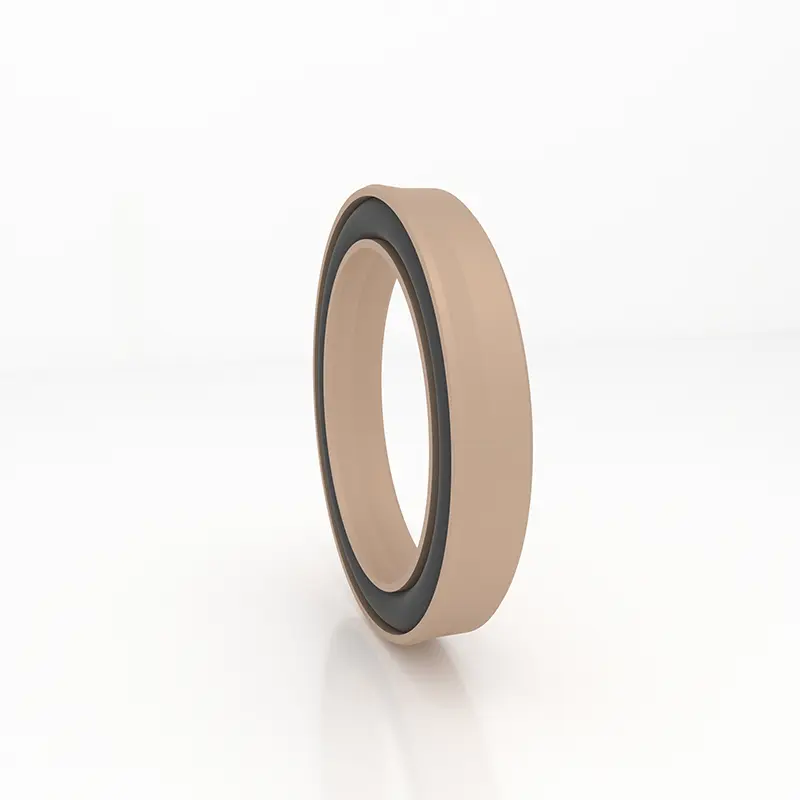

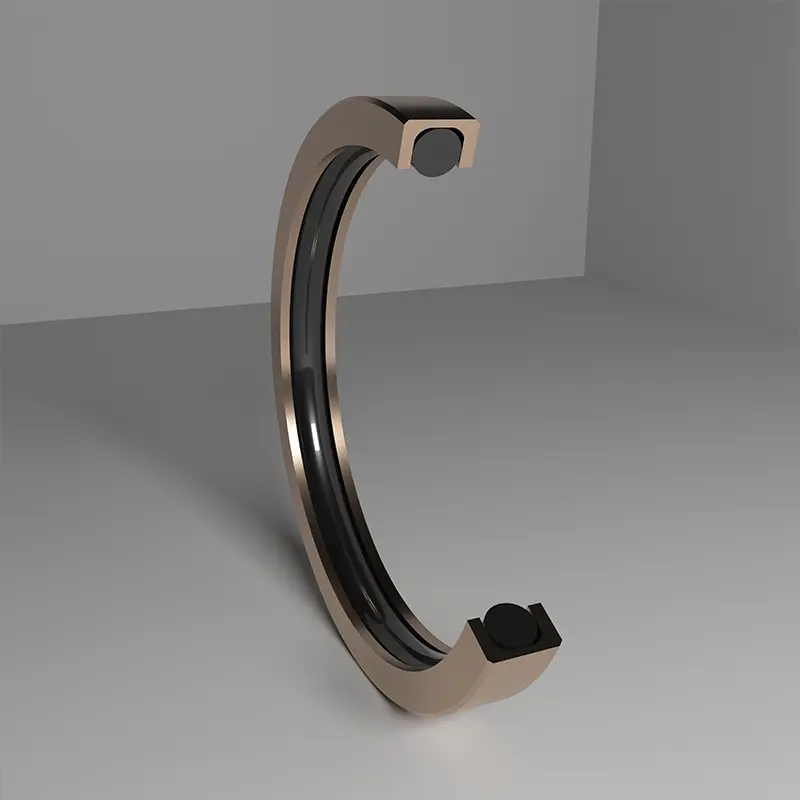

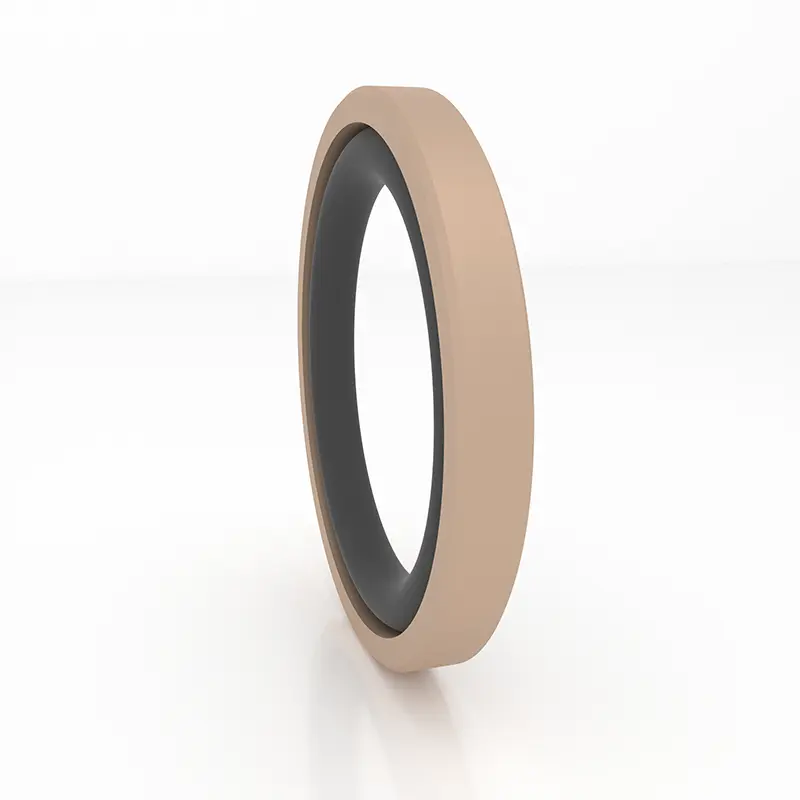

Uszczelki wysokociśnieniowe dla otworów tłokowych są doskonałe, składające się z PTFE lub specjalnego materiału kompozytowego w kształcie specjalnych pierścieni uszczelniających i gumowych o wysokim elastycznym kształcie O. Zgodnie z pasującymi O-ringami są one podzielone na serię RC58-RC64 (dostosowane do GB1235), które są specjalnie używane do hydraulicznego ruchu w jedną stronę.
Materiał PTFE ma silną stabilność chemiczną, odporność na korozję kwasu i alkalii oraz dostosowuje się do złożonych środowisk chemicznych. Pierścień uszczelniający i gumowy pierścień współpracują, aby osiągnąć doskonały efekt uszczelnienia.
W inżynierii morskiej uszczelki wysokociśnieniowe do otworów tłokowych mogą zapewnić kluczową ochronę dla układu hydraulicznego detektorów głębinowych. Ciśnienie wody głębinowe jest wysokie, a woda morska jest wysoce żrący. Zaleta materialna jest jednym z warunków wstępnych dla produktu w celu zapewnienia oporności na wysokim ciśnienia i odporności na korozję.
W wytwarzaniu maszyn ciężkich dużą hydrauliczne ramiona teleskopowe z dużym dźwigiem wiele korzystają. Plac budowy jest złożony, często porusza się ramiona teleskopowe, a ciśnienie jest różne. Materiał PTFE jest odporny na zużycie, w połączeniu z cienką konstrukcją warg, rekompensatą w czasie rzeczywistym zużycia, szczelnym uszczelnieniem i zmniejszonym ryzykiem awarii.
W dziedzinie nowych pojazdów energetycznych krytyczne są również uszczelki pod wysokim ciśnieniem dla otworów tłokowych. W składnikach hydraulicznych EPS materiał jest stabilny i może dokładnie uszczelnić w obliczu erozji oleju hydraulicznego i zmian temperatury; W układzie hamulcowym, pod wysokim ciśnieniem i korozji płynu hamulcowego, specjalna struktura i zoptymalizowany pierścień uszczelniający grubość ściśle zapobiegają wyciekom i zapewniają bezpieczeństwo.
Uszczelki wysokociśnieniowe do otworów tłokowych, które wytwarzamy, mają niektóre modele z cienką konstrukcją warg z dobrą kompensacją i doskonałym uszczelnieniem. Są dobrze zoptymalizowane pod kątem ciśnienia wody i mediów o niskiej wartości. Specjalna struktura jest odporna na wysokie ciśnienie i ma doskonałą jakość materiału. Jest to najlepszy wybór do otwierania wydajnego uszczelnienia.
Funkcje produktu:
1. Niskie tarcia, niewielka odporność początkowa, gładki ruch, równe tarcie dynamiczne i statyczne, bez pełzania;
2. Długa żywotność, może być stosowana do uszczelnień smarowych bez oleju;
3. Można stosować do uszczelnienia wysokiego ciśnienia, ultra wysokiego ciśnienia, wody i innych pożywek o niskiej lepkości;
4. Można użyć do uszczelnienia wody i innych mediów o niskiej lepkości
Wybór materiału
1. Materiały dla O-ringów to: R01 Guma nitrylowa (NBR), R02 Fluororubber (FKM) itp.
2. Materiały do pierścienia uszczelniające: standardowy materiał PTFE3, inne materiały opcjonalne PTFE1, PTFE2, PTFE4, kompozytowe materiały termoplastyczne.
| Obowiązujące warunki pracy uszczelnień wysokociśnieniowych dla otworów tłokowych (wartości graniczne nie powinny pojawiać się jednocześnie) | |||||

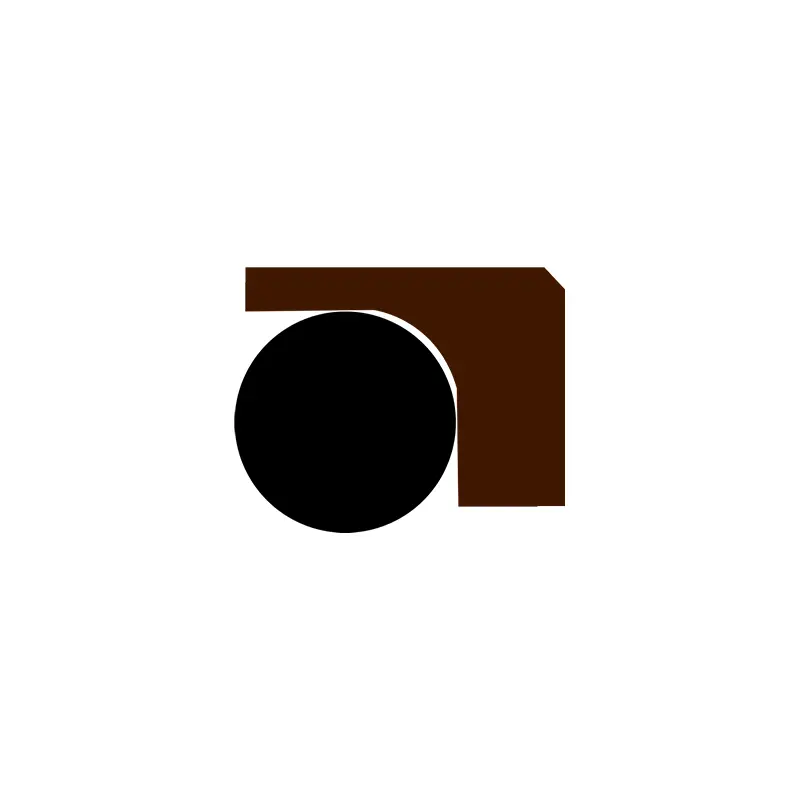

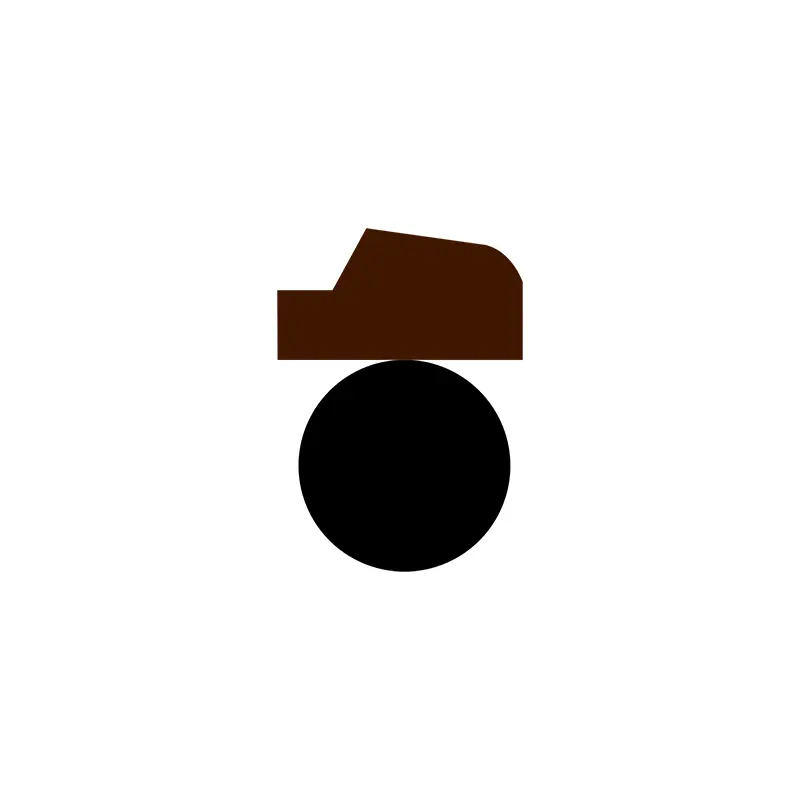

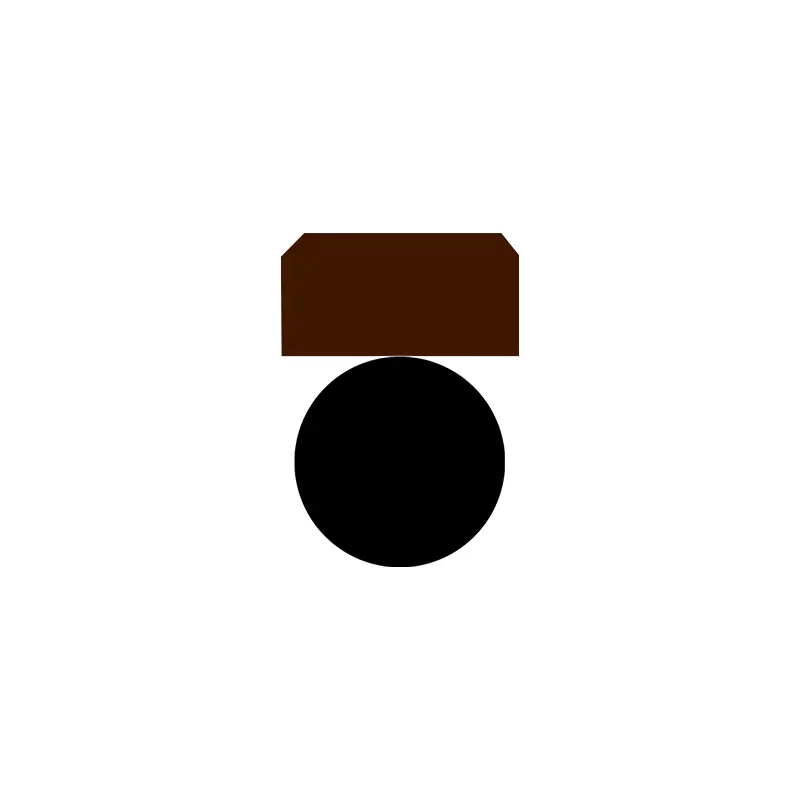

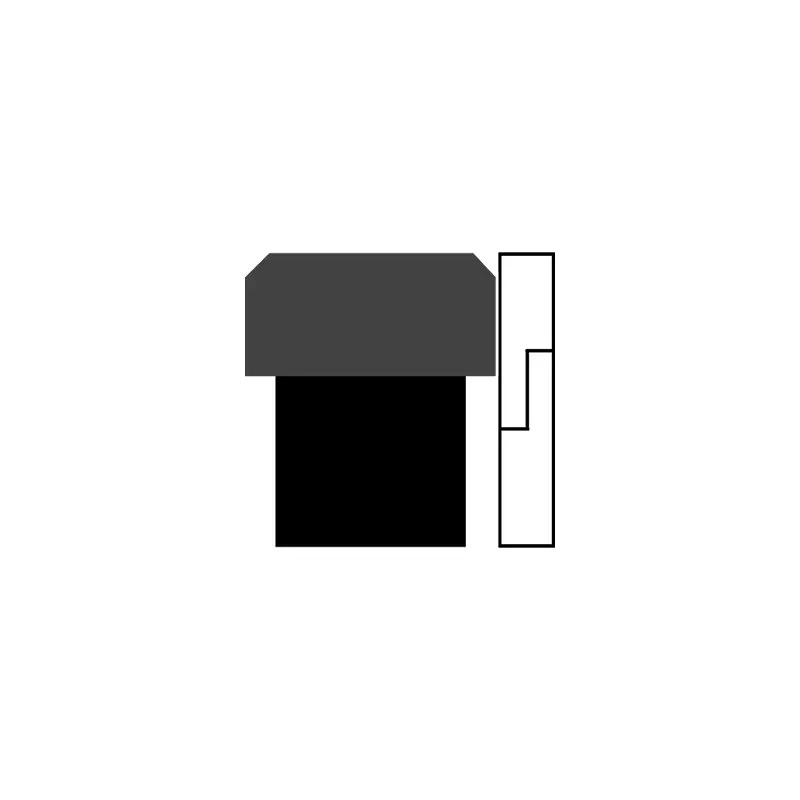

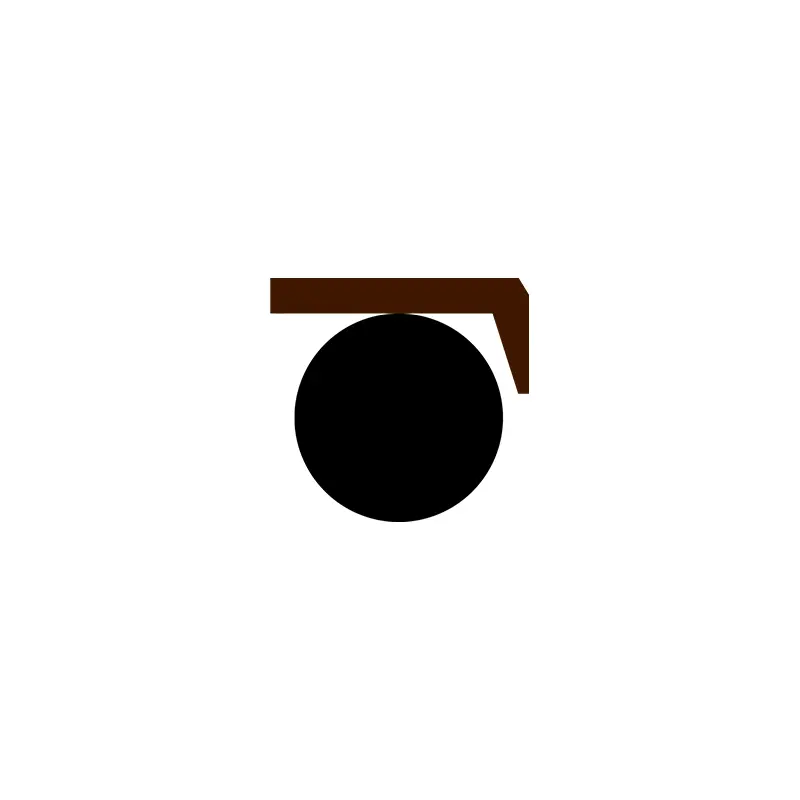

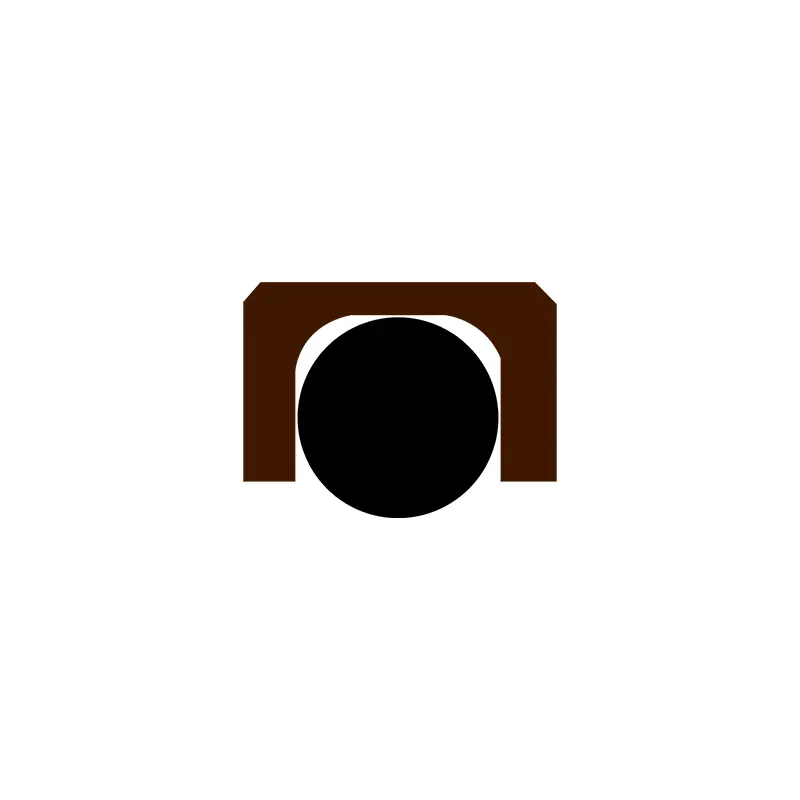

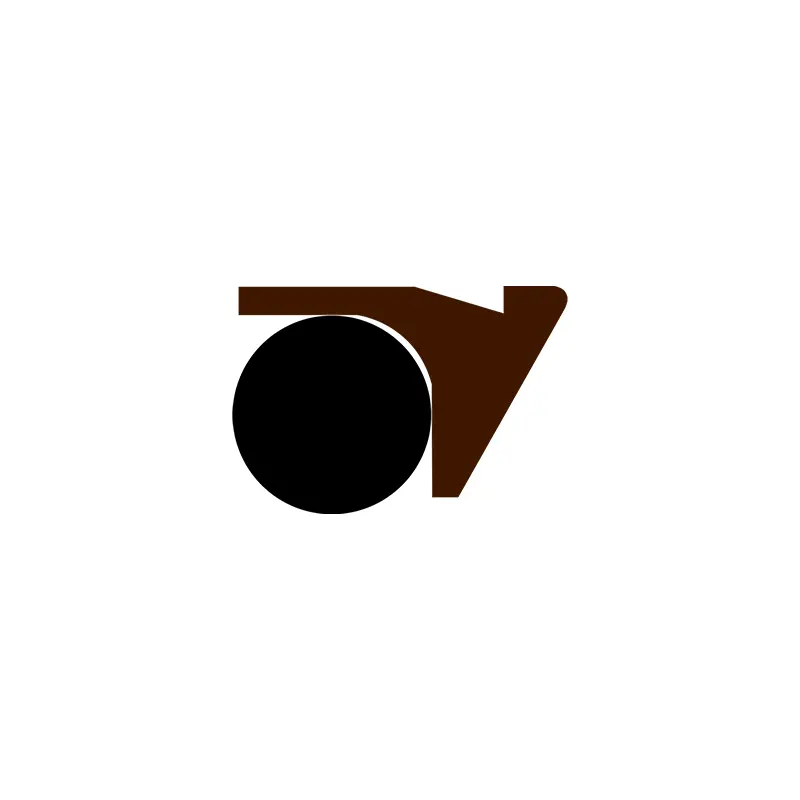

| Profil | Model | Ciśnienie (MPA) |
Temperatura (℃) | Prędkość (M/s) | Głoska bezdźwięczna |
 |
RC51/RC52 | ≤70 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), gaz itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), gaz itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC55 | ≤200 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), woda itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), gaz itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), woda itp. |
| -20 ~+200 (pasujący do-ring FKM) | |||||
 |
RC60 | ≤260 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), woda itp. |
| -20 ~+200 (pasujący do-ring FKM) | |||||
 |
RC61 | ≤60 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), woda itp. |
| -20 ~+200 (pasujący do-ring FKM) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), woda itp. |
| -20 ~+200 (pasujący do-ring FKM) | |||||
 |
RC62 | ≤60 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), woda itp. |
| -20 ~+200 (pasujący do-ring FKM) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), gaz itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
RC64 | ≤20 | -35 ~+100 (dopasowanie O-ring Nbr) | ≤6 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB), gaz itp. |
| -20 ~+180 (dopasowanie O-ring FKM) | |||||
 |
OK | ≤50 | -35 ~+110 (dopasowanie O-ring Nbr) | ≤1 | Olej hydrauliczny na bazie minerałów, płyn opóźniający płomień (HFA/HFB) itp. |
Przykład zamówienia:
Model zamówienia RC51-80X70X7.6-PTFE3-R01
Model-cylindra średnica X Groove X Groove szerokość modyfikowana PTFE3 Kod materiału R01 O-ring Kod materiału
Model zamówienia RC53-80x69.6x9.8-Ptfe3 -R01
Model-cylindra średnica X rowka X Groove szerokość modyfikowana PTFE3 Kod materiału PTFE R01- O-ring Kod materiału
Model zamówienia RC55-80X69.4X10.6-PTFE3-R01
Model-cylindra średnica X rowka X Groove szerokość modyfikowana PTFE3 Kod materiału PTFE R01- O-ring Kod materiału
Model zamówienia RC56-80X70X9.2-PTFE3 -R01
Model-cylindra średnica X rowka X Groove szerokość modyfikowana PTFE3 Kod materiału PTFE R01- O-ring Kod materiału
Model zamówienia OK-80X59x8 Cylinder Średnica X Groove Średnica X Groove Szerokość rowka
Specyfikacje

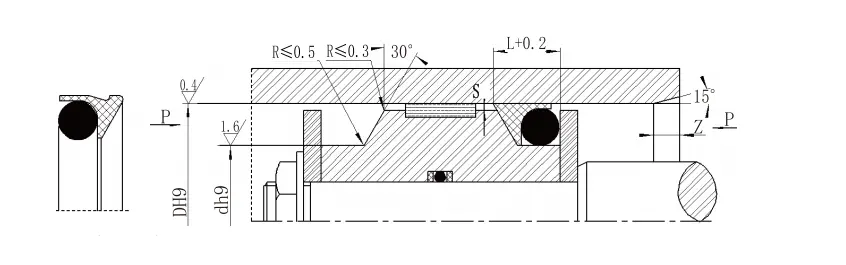

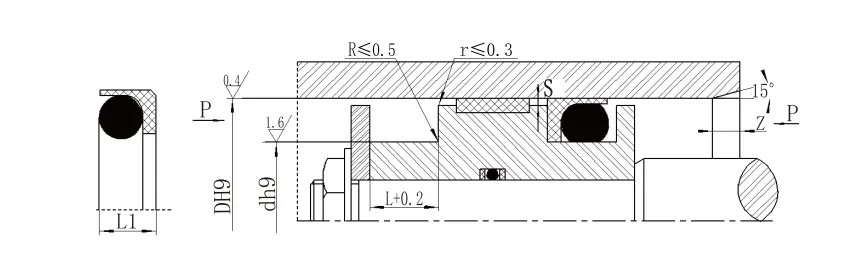

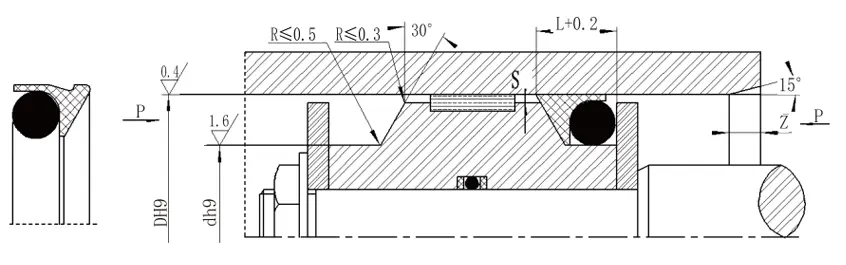

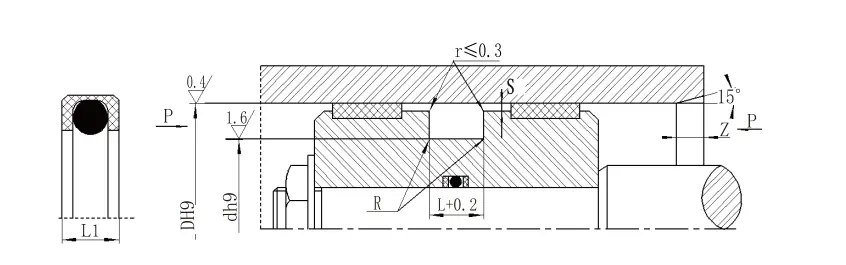

Tabela parametrów specyfikacji RC51 (dostępne są dowolne specyfikacje w zakresie parametrów)| Standardowy typ DH9 RC51 |
Lekkie obciążenie DH9 RC51-Q |
Ciężkie obciążenie DH9 RC51-Z |
Średnica groove D H9 |
Szerokość groove L+0.2 |
Wysokość uszczelnienia L1 | Radialny prześwit sMax | Ścięcie Zmin |
Średnica drutu o-ring d0 |
|
| <20mpa | <40MPA | ||||||||
| 8 ~ 12 | 12,9 ~ 23,9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12,9 ~ 23,9 | 24 ~ 49,9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 12,9 ~ 23,9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 690,9 | 24 ~ 49,9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690,9 | 691 ~ 999 | 50 ~ 121,9 | D-133.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690,9 | D-155.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| UWAGA: 1. Łatwiej jest zainstalować w zamkniętych rowkach> 30 mm za pomocą serii Light Load. | |||||||||
| 2. Proszę skonsultować się z naszą firmą w celu uzyskania zamkniętej instalacji groove. | |||||||||
| 3. W przypadku ciśnienia> 40MPa obszar pierwiastkowy uszczelki wykorzystuje tolerancję dopasowania H8/F8. | |||||||||
| RC52 (dopasowanie O-ring GB1235) Specyfikacje (dostępne są dowolne specyfikacje w zakresie parametrów) | ||||||
| Zakres przysłony D H9 |
Średnica groove D H9 |
Szerokość groove L+0.2 |
Wysokość pieczęci L1 |
Radialny luz SMax |
Ścięcie Zmin |
Średnica drutu o-ring d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-155.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Przykład zamówienia RC52–80x69.2x8.2-Ptfe3-R01 | ||||||
| Model-cylindra średnica X Groove X Groove Szerokość modyfikowana PTFE3 Kod materiału PTFE R01- O-ring Kod materiału | ||||||
| Specyfikacje RC53 (dostępne są dowolne specyfikacje w zakresie parametrów) | ||||||
| Zakres przysłony D H9 |
Średnica groove D H9 |
Szerokość groove L+0.2 |
Radialny luz SMax | Ścięcie Zmin |
Średnica drutu o-ring dO |
|
| <40MPA | <60mpa | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-133.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| Specyfikacje RC54 (dopasowanie O-ring GB1235) (dostępne są wszelkie specyfikacje w zakresie parametrów) | ||||||
| Zakres przysłony D H9 | Średnica groove D H9 | Szerokość groove L+0.2 | Radialny luz SMax | Ścięcie Zmin | Średnica drutu o-ring DO | |
| <40MPA | <60mpa | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| UWAGA: W przypadku ciśnienia> 60MPa obszar korzenia uszczelnienia wykorzystuje tolerancję dopasowania H8/F8 oraz ultra-wysokie uszczelnienie ciśnienia SMAX <0,05. | ||||||
| Zakres przysłony D H9 | Średnica groove D H9 | Szerokość groove L+0.2 | Radialny luz SMax | Ścięcie Zmin | Średnica drutu o-ring DO | |
| <40MPA | <60mpa | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| UWAGA: W przypadku ciśnienia> 60MPa obszar korzenia uszczelnienia wykorzystuje tolerancję dopasowania H8/F8 oraz ultra-wysokie uszczelnienie ciśnienia SMAX <0,05. | ||||||
| Specyfikacje RC56 (dostępne są dowolne specyfikacje w zakresie parametrów) | ||||||||||
| Standardowy typ DH9 RC56 |
Lekkie obciążenie DH9 RC56-Q |
Ciężkie obciążenie DH9 RC56-Z |
Średnica groove D H9 |
Szerokość groove L+0.2 |
Wysokość uszczelnienia L1 | Zaokrąglone zakątki RMax |
Radialny prześwit sMax | Ścięcie Zmin |
Średnica drutu o-ring dO | |
| <20mpa | <40MPA | |||||||||
| 8 ~ 12,9 | 13 ~ 23,9 | -- | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23,9 | 24 ~ 49,9 | 8 ~ 12,9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49,9 | 50 ~ 121,9 | 13 ~ 23,9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121,9 | 122 ~ 629 | 24 ~ 49,9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121,9 | D-133.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | -- | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Uwaga: 1. W przypadku ciśnienia> 60MPa obszar korzenia uszczelnienia wykorzystuje tolerancję dopasowywania H8/F8 i ultra-wysokie uszczelnienie ciśnienia SMAX <0,05. 2. W przypadku średnic cylindrów> 30 mm można go zainstalować w zamkniętych rowkach. Skonsultuj się z naszą firmą. | ||||||||||
| Specyfikacje RC57 (dopasowanie O-ring GB1235) (dostępne są wszelkie specyfikacje w zakresie parametrów) | ||||||||
| Zakres przysłony D H9 | Średnica groove D H9 | Szerokość groove L+0.2 | Wysokość pieczęci L1 | Okrągłe rogi RMax | Radialny prześwit sMax | Ścięcie Zmin | Średnica drutu o-ring DO | |
| <20mpa | <40MPA | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Przykład zamówienia RC57–80x69.2x9.8-Ptfe3-R01 | ||||||||
| Model-cylindra średnica X Groove X Groove szerokość PTFE3, R01 Kod materiałowy | ||||||||
