Nasz element uszczelnienia pod wysokim ciśnieniem ma bogatą różnorodność typów.
Pierścień nośnika jest ważnym podstawowym składnikiem cylindra hydraulicznego. Ruichen Seal z powodzeniem opracował wzmocniony tkaniną fenolowy pierścień podporowy (pasek) w celu przestrzegania opracowania międzynarodowego pierścienia przesuwnego połączonego pieczęci i miękkiej struktury wspornika. Po latach praktyki jakość przekracza jakość podobnych produktów zagranicznych i została dobrze przyjęta przez użytkowników. Tabela wydajności może być używana w celach informacyjnych.

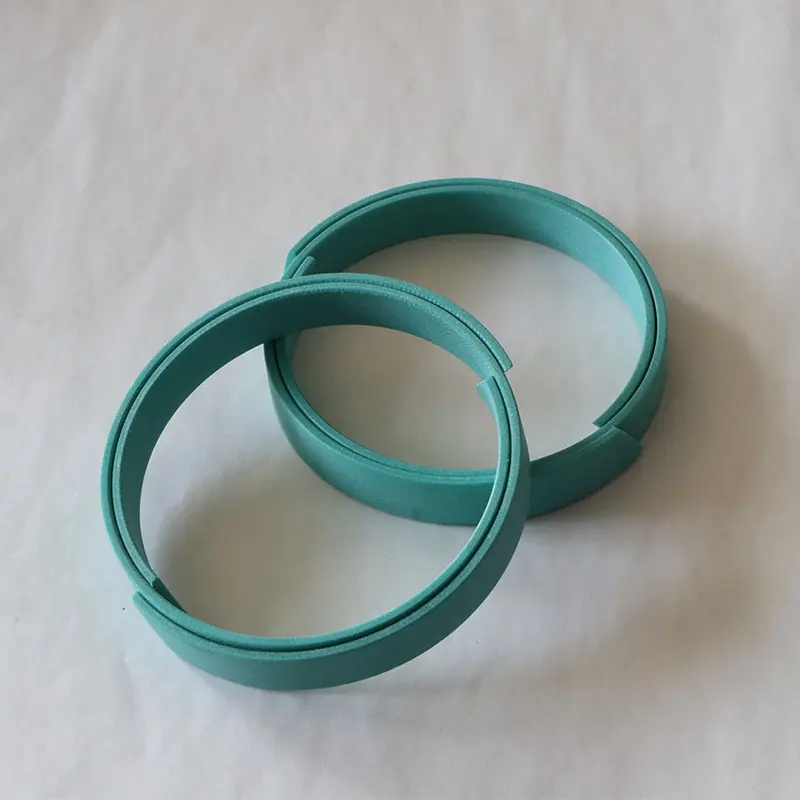

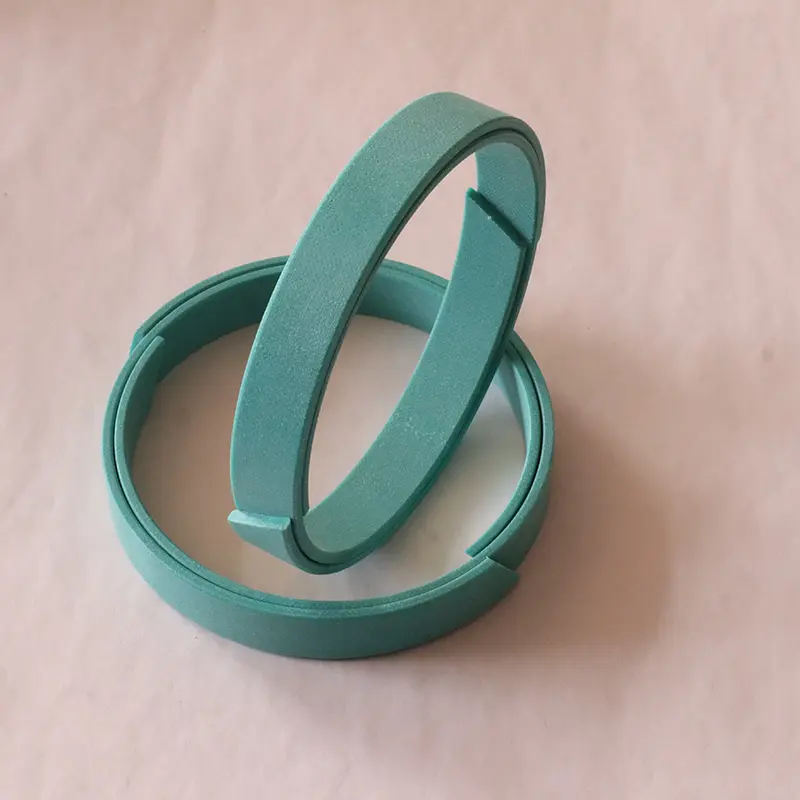

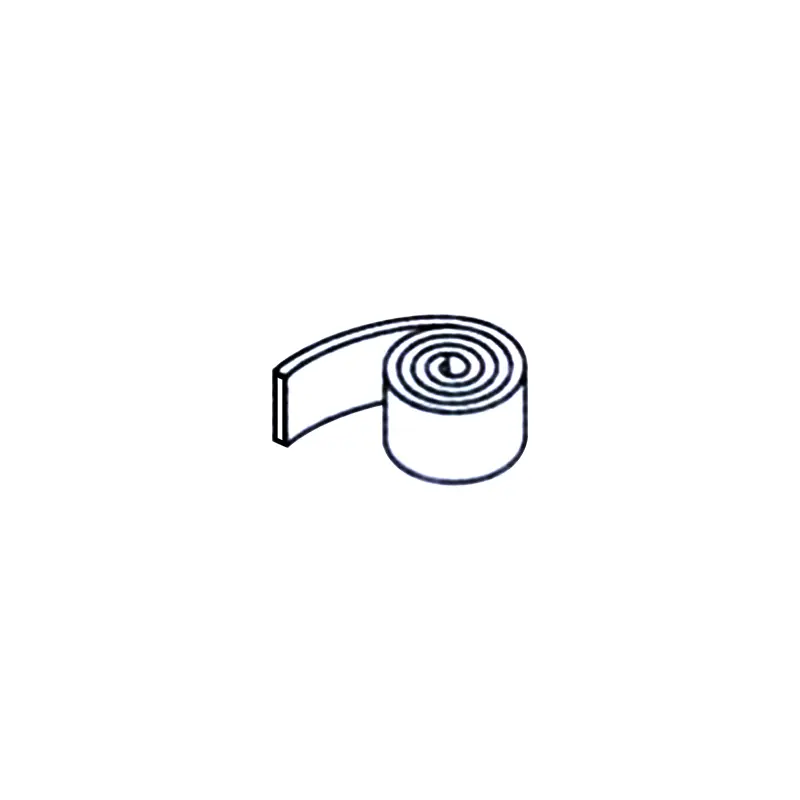

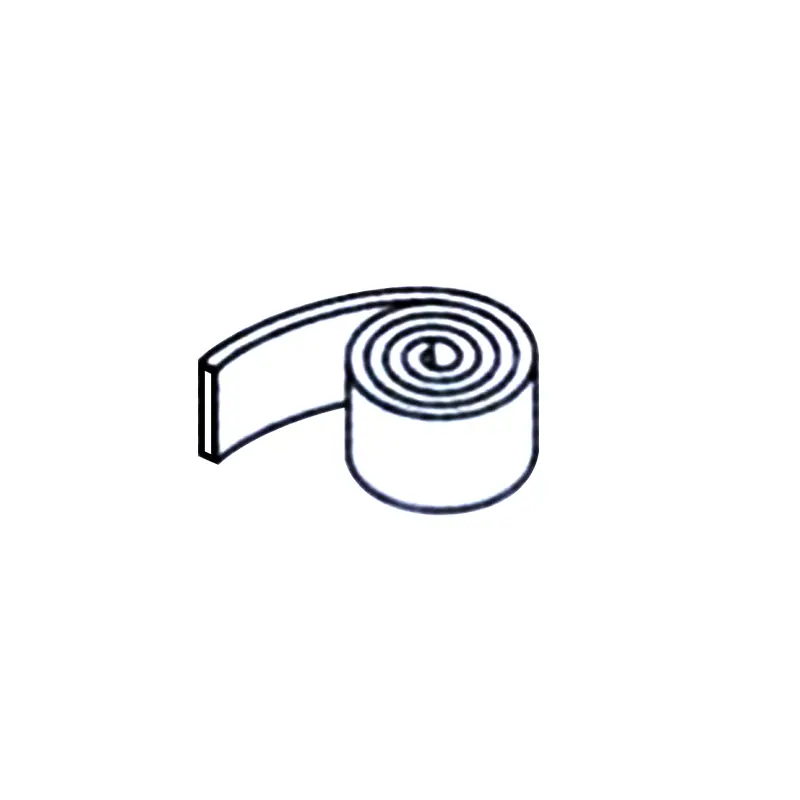

Pod względem pasa prowadzącego, wzmocniony RC1081 Pasem prowadząca politetraetylenowy dodaje brązowy proszek do PTFE itp., Z wysokim obciążeniem, niskim zużyciem, niskim tarciem i bez właściwości pełzania; RC1082 Fenolowy pasek fenolowy wzmocniony tkaniną przyjmuje fenolowy materiał wzmocniony tkaniną, a jego promieniowa pojemność obciążenia jest lepsza niż w przypadku pasa prowadzącego PTFE. Oba są dostarczane w rolkach, które są łatwe do wycięcia i zainstalowania, i mogą uniknąć kontaktu metalu. Pierścienie prowadzące RCS i RCT są używane odpowiednio do pręta tłokowego i tłoka.
Pierścienie oporne na zużycie funkcjonują dokładnego kierowania tłokiem lub prętem tłokowym w cylindrze hydraulicznym i pochłaniającą siłę promieniową, która może zapobiec kontaktowi metalu. W porównaniu z metalowymi pierścieniami zużycia pierścienia zużycia niemetaliczne mają zalety odporności na zużycie, unikając kontaktu metalu, tłumienia wibracji, umożliwiającego większy luz promieniowy, proste rowki i łatwą instalację oraz koszty niskich konserwacji. Są szeroko używane. Wśród nich pierścienie przewodników fenolowych i PTFE wzmocnionych materiałami są dostępne w cięciu na miejscu i typach gotowych do użycia.
Jeśli chodzi o rękawy przewodników, GFAI jest używany do prętów tłokowych, z funkcjami podparcia, przewodnika i odpływu; GFI jest również używany do prętów tłokowych, odgrywający rolę wspierającą i przewodnią; GFA jest używany do tłoków, zapewniający wsparcie i przewodnictwo. Produkty te pomagają cylindry hydrauliczne działać stabilnie we wszystkich aspektach.
Funkcje i aplikacje produktu:
Przykład zamówienia:

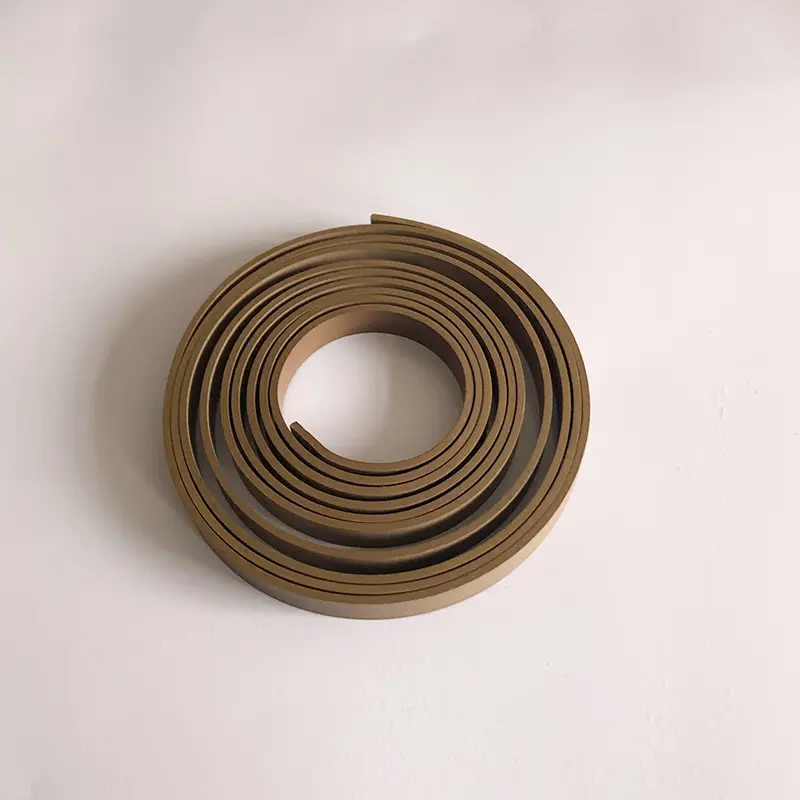

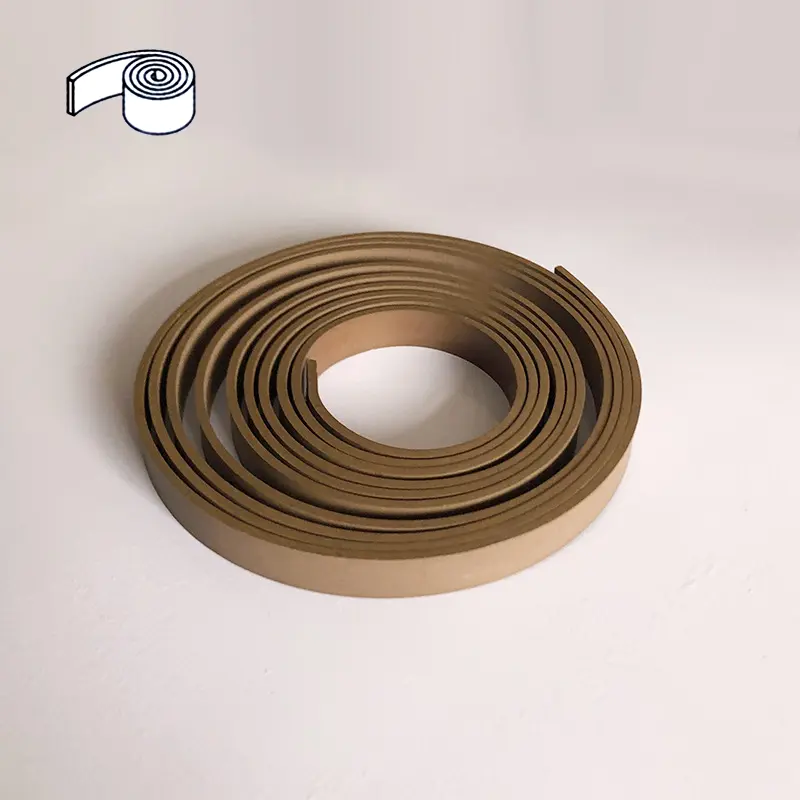

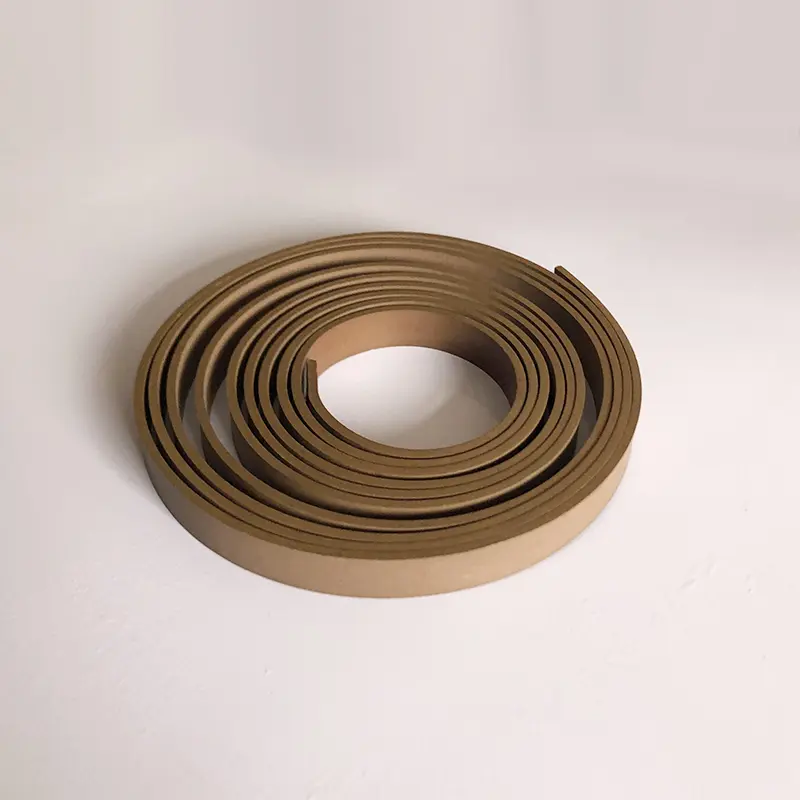

Przykład zamawiania taśmy przewodnika PTFE RC1081-9.7x2.5

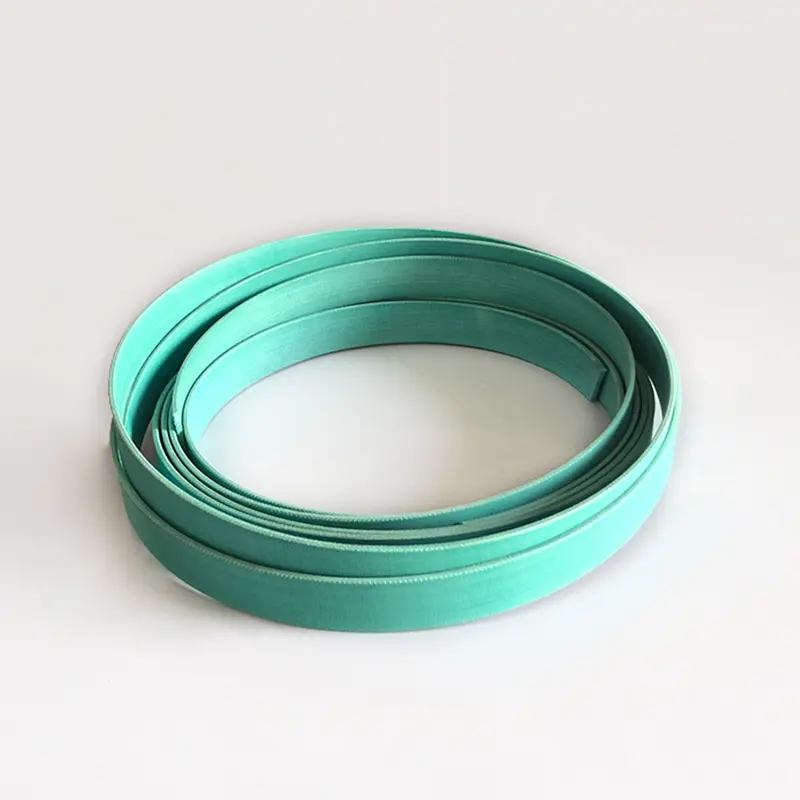

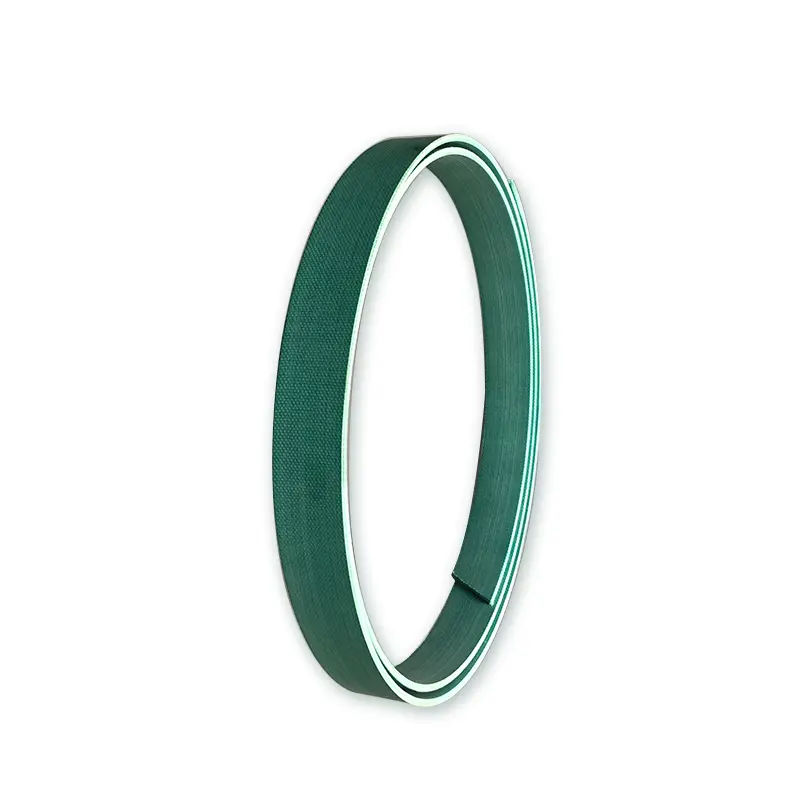

Przykład zamawiania taśm z tkaniny fenolowej RC1082-9.7x2.5

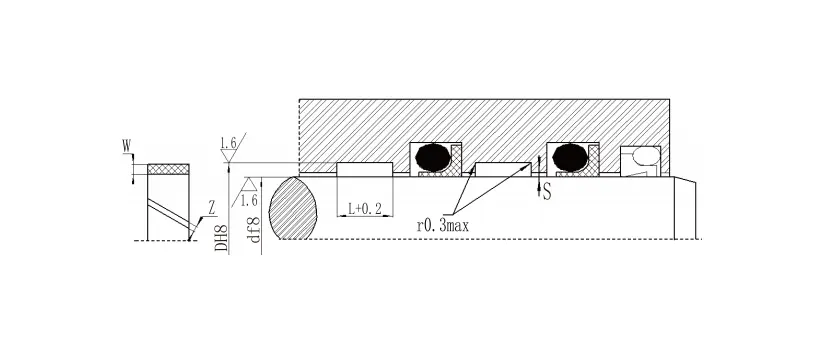

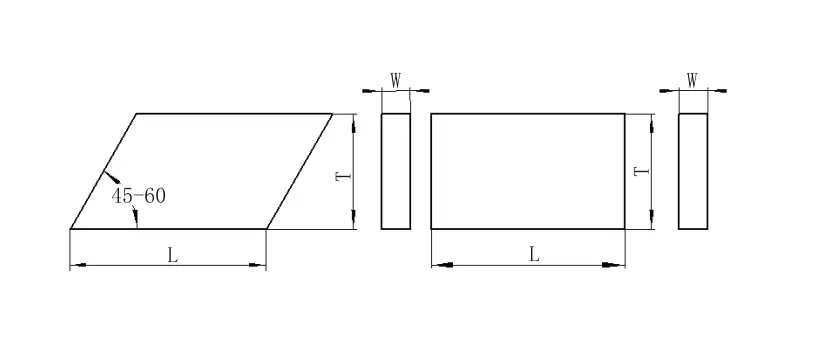

Obliczanie długości cięcia
Dla wału: L = 3,1 (D+W) dla otworu: L = 3,1 (D-W)
L --- Długość pierścienia D --- Średnica wału D --- Średnica otworu W --- Grubość pierścienia Z --- Prześwit cię

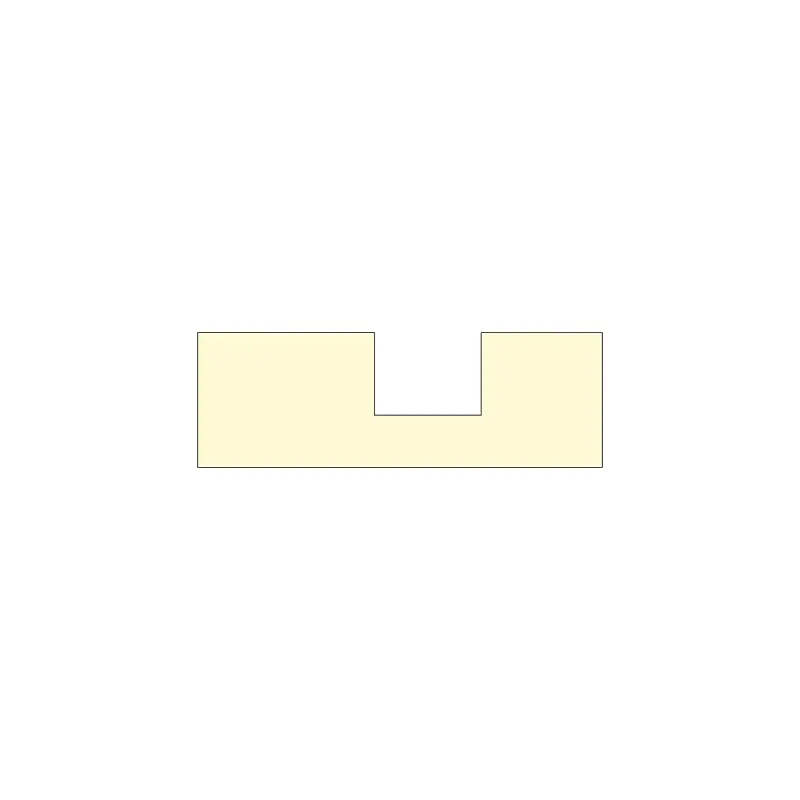

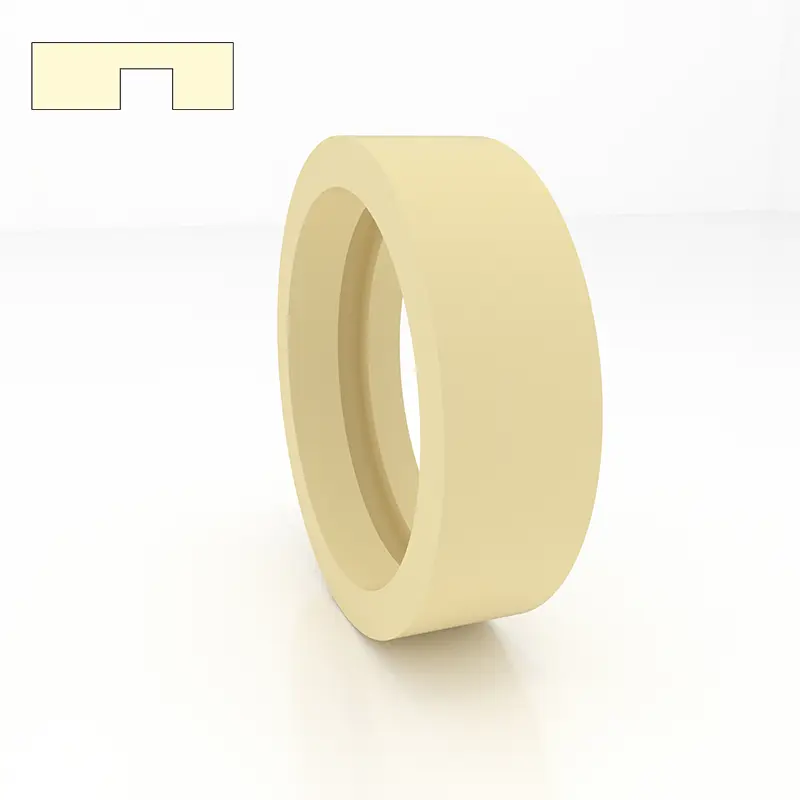

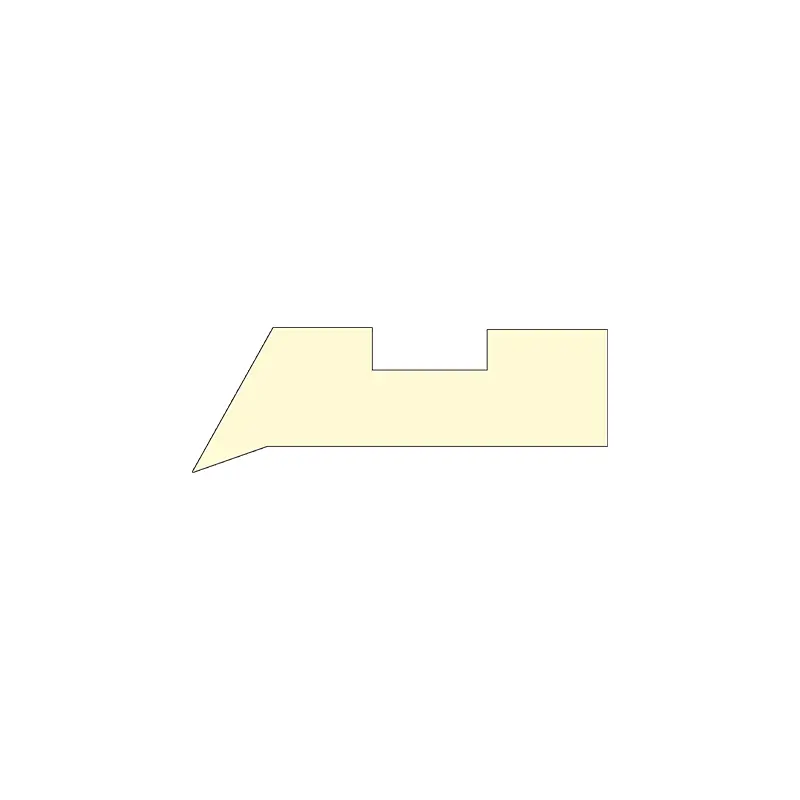

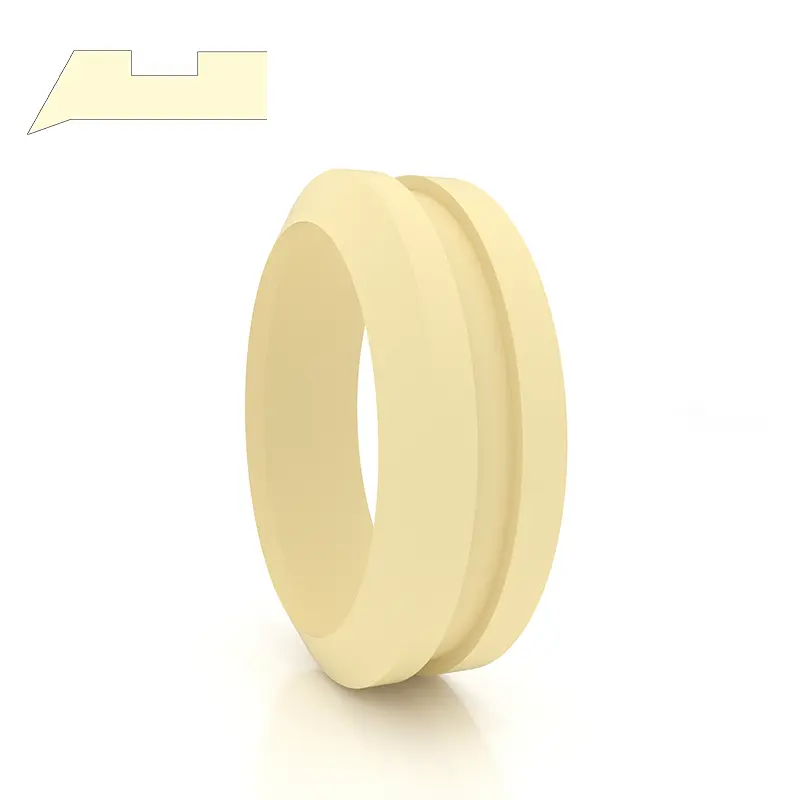

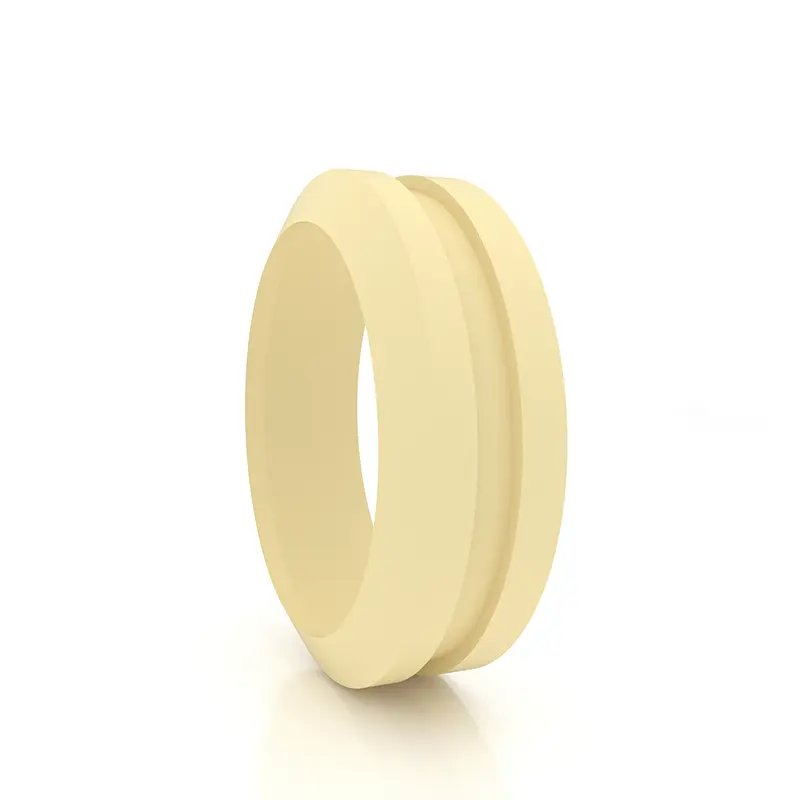

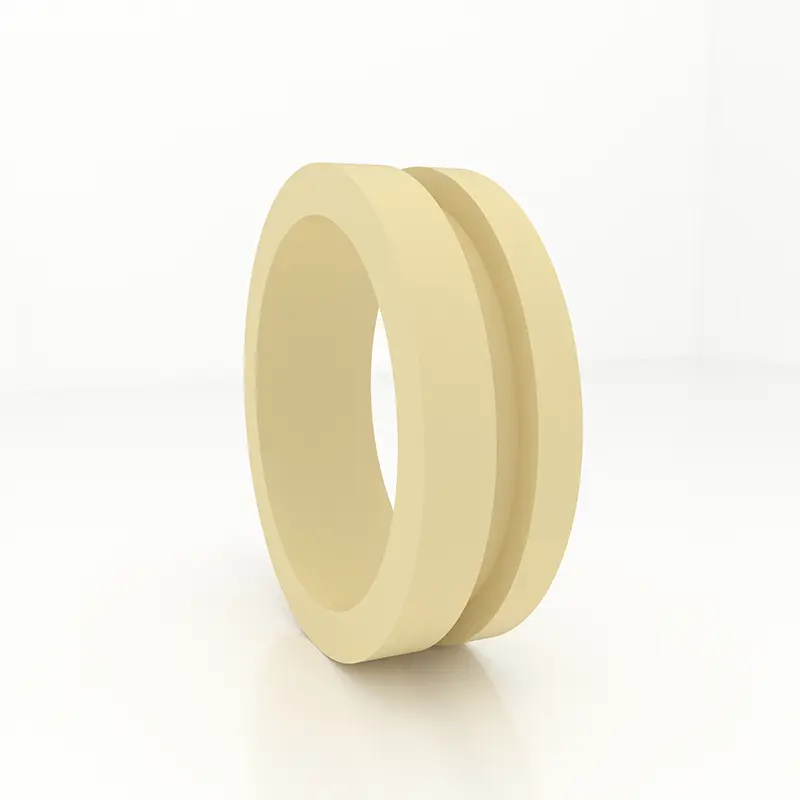

GFAI z rękawem przewodnika
1. Wydajność i użycie: Gfai z rękawem przewodnikiem jest rękawem przewodnikiem dla pręta tłokowego, który wspiera i prowadzi pręt tłokowy i ma funkcję odporną na kurz.
2. Materiał: Nylon PA, Polioksymetylen Pom i politetrafluoroetylen PTFE.
3. Warunki pracy: Temperatura pracy: -55 ～+225 ℃ (PTFE jest używane powyżej 120 ℃).
4. Standard projektowy: Podczas projektowania i wybierania patrz seria FAI Series of Hunger Company.
5. Metoda oznaczania i zamawiania: GFAI z rękawem przewodnika jest oznaczone numerem zamówienia, Przykład: GFAI-0600PTFE

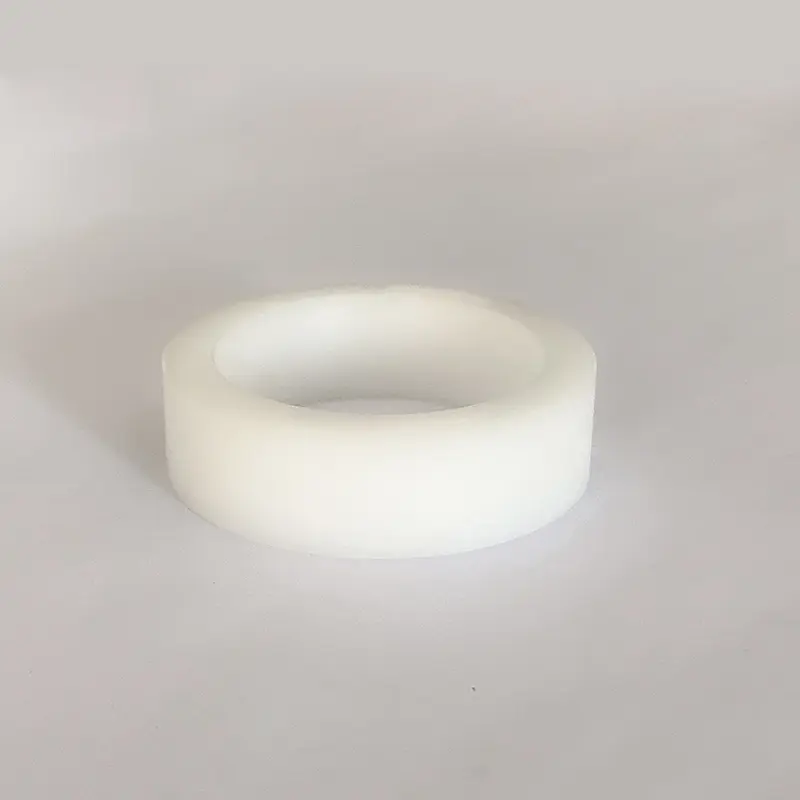

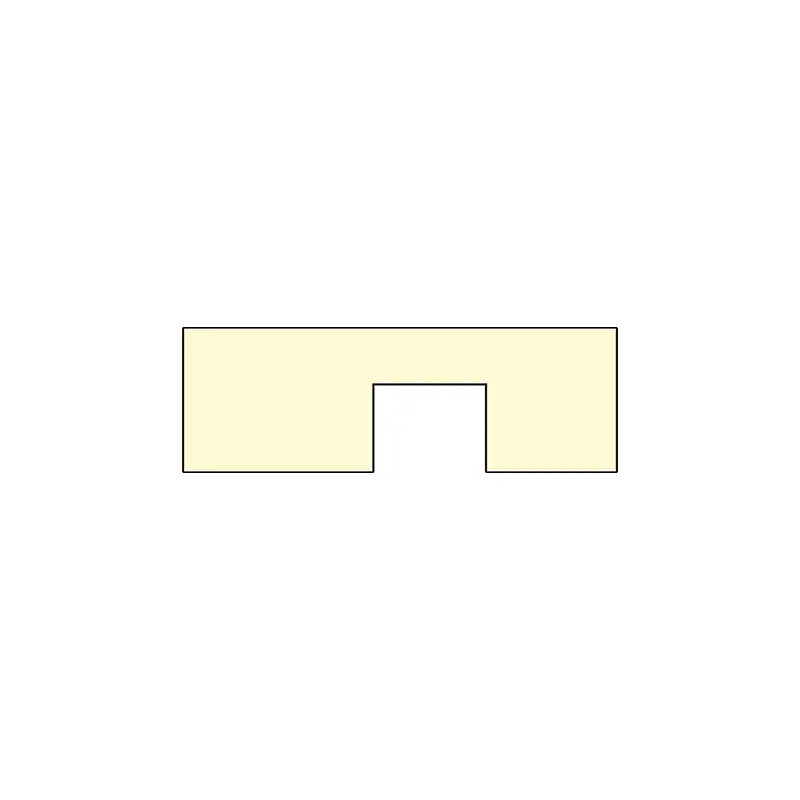

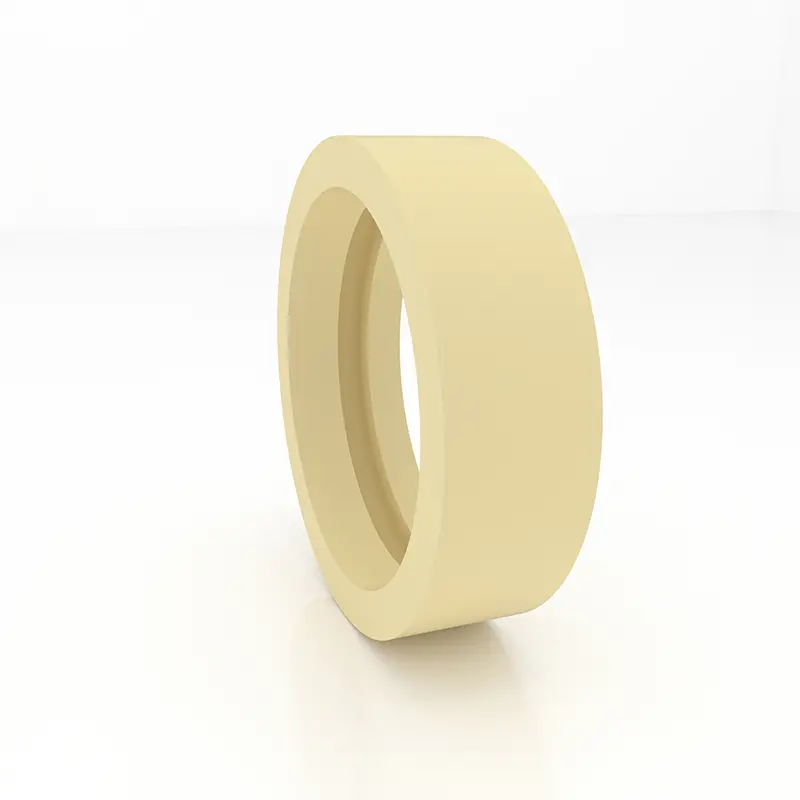

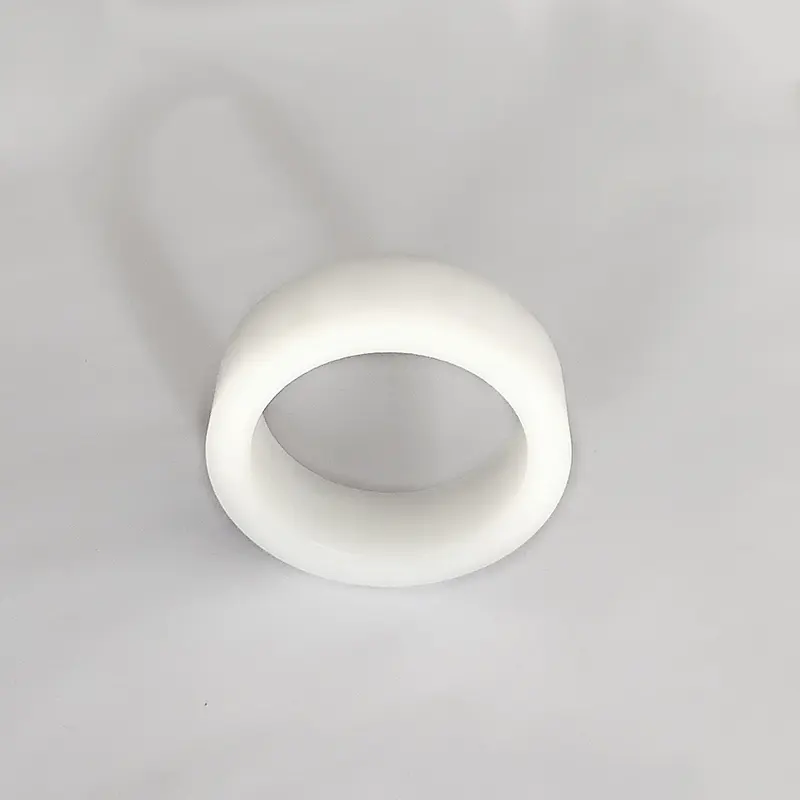

GFI z rękawem przewodnika
1. Wydajność i użycie: GRUM GRUNE GFI to rękaw przewodnika dla pręta tłokowego, który obsługuje i prowadzi pręt tłokowy.
2. Materiał: Nylon PA, Polioksymetylen Pom i politetrafluoroetylen PTFE.
3. Warunki pracy: Temperatura pracy: -55 ~+255 ℃ (PTFE jest używane powyżej 120 ℃)
4. Standard projektowy: Podczas projektowania i wybierania patrz seria FI Hunger.
5. Metoda oznaczania i zamawiania: Rękaw przewodnika GFI jest oznaczony numerem zamówienia, Przykład: GFI-0360PA

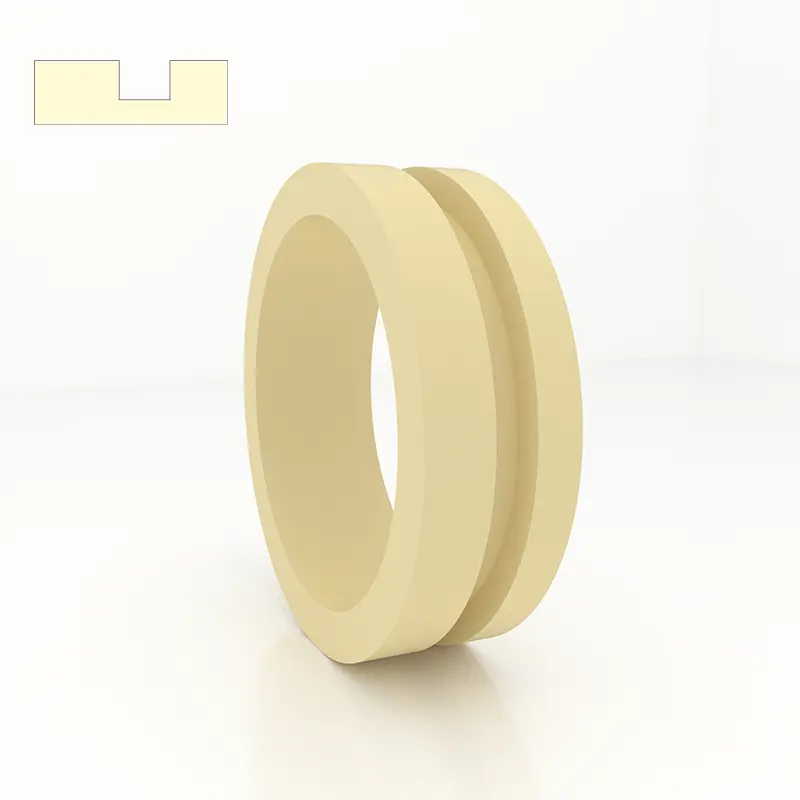

GFA z rękawem przewodnika
1. Wydajność i użycie: GFA z rękawem przewodnika to rękaw przewodniczy dla tłoka, który wspiera i prowadzi tłok.
2. Materiał: Nylon PA, Polioksymetylen Pom i politetrafluoroetylen PTFE.
3. Warunki pracy: Temperatura pracy: -55 ~+255 ℃ (PTFE jest używane powyżej 120 ℃)
4. Standard projektowy: Podczas projektowania i wybierania patrz seria Hunger's FA.
5. Metoda oznaczania i zamawiania: GFA z rękawem przewodnika jest oznaczona numerem zamówienia, Przykład: GFA-0560PA

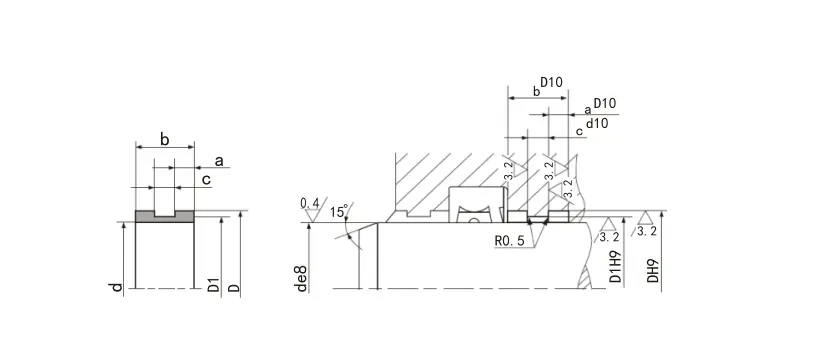

6. Urządzenie strukturalne:
Specyfikacje:
| Model | Szerokość groove H+0,2 |
Grubość T - 0,05 |
Grubość t T - 0,05 |
Grubość T - 0,05 |
Grubość T - 0,05 |
Grubość T - 0,05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| UWAGA: Serie Boldface są powszechnie używane serie. Jeśli wymaganego produktu nie ma w tej tabeli, skontaktuj się z nami. | ||||||

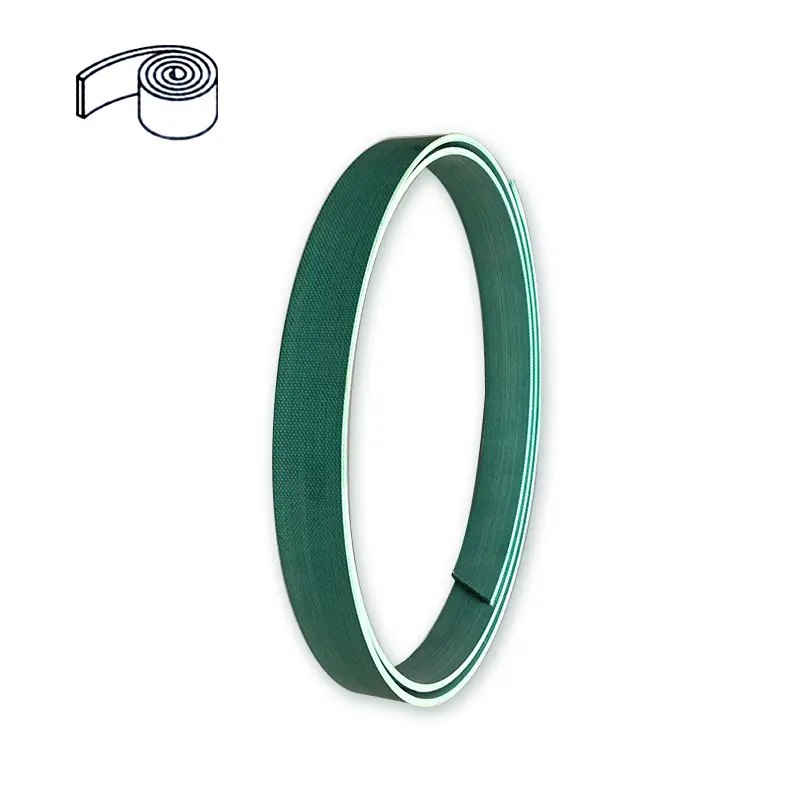

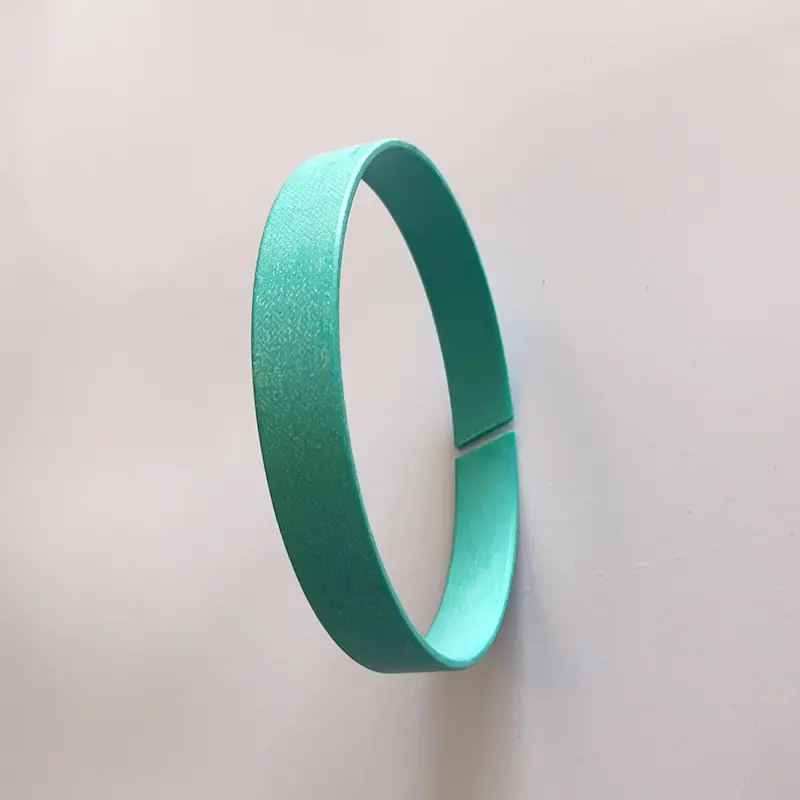

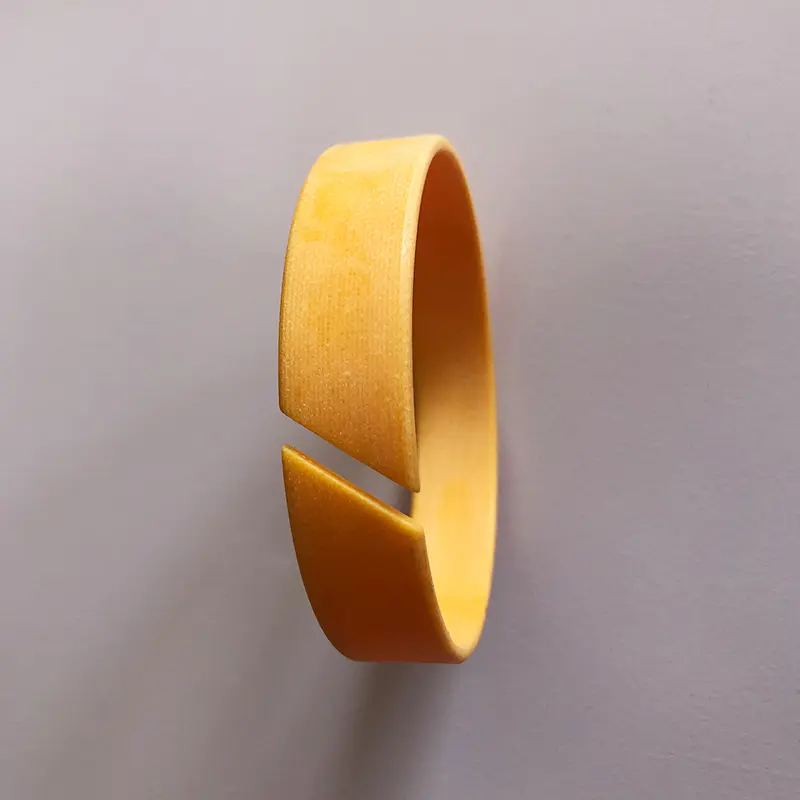

Pierścień fenolowy wzmocniony tkaniną (pas)
Pierścień podporowy jest ważnym podstawowym składnikiem cylindra hydraulicznego. Aby dostosować się do rozwoju przesuwanego pierścienia połączonych pieczęci i struktur miękkich łożysków na świecie, nasza firma z powodzeniem opracowała wzmocnione tkaniną pierścienie wsparcia fenolowego (pasy). Lata faktycznego użytkowania wykazały, że ten produkt osiągnął lub przekroczył poziom jakości podobnych produktów zagranicznych i był szeroko chwalony przez użytkowników. Tabele od 1 do 4 to tabele wydajności pierścieni wsparcia (pasy) wyprodukowane przez naszą firmę.
Tabela 1 Porównanie właściwości fizycznych naszego pierścienia wsparcia i produktów Busak+Shamba
| Źródło próbki | Grubość pierścienia podporowego (MM) | Wytrzymałość na ściskanie (MPA) | Szybkość zmiany masy ciała oleju olej hydrauliczny olej hydrauliczny (70 ± 2 ℃*24H) | Łamanie siły (MPA) | Przyczepność międzywarstwowa (KN/M) |
| Moda+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Nasze produkty | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (z grafitem) | 390 | 0.63 | 36.4 | 2.08 |
| Typ próbki | Nasze produkty | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | NOKWR (dzień) | Polifified polioksymetylen | Cat (USA) | |
| Zmierzona wartość | Wymagane wskaźniki | ||||||||
| Siła ściskająca (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Typ próbki | Nasze produkty | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | NOKWR (dzień) | Polifified polioksymetylen | Cat (USA) | |
| Zmierzona wartość | Wymagane wskaźniki | ||||||||
| Siła ściskająca (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Obciążenie na jednostkę długość kontaktu W (n/mm) | Hertz Contact Relay δh (N/mm2) | Współczynnik tarcia | |||
| Stan suchego tarcia | Stan smarowania oleju | ||||
| Nasze produkty | Orchot tlg | Nasze produkty | Orchot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

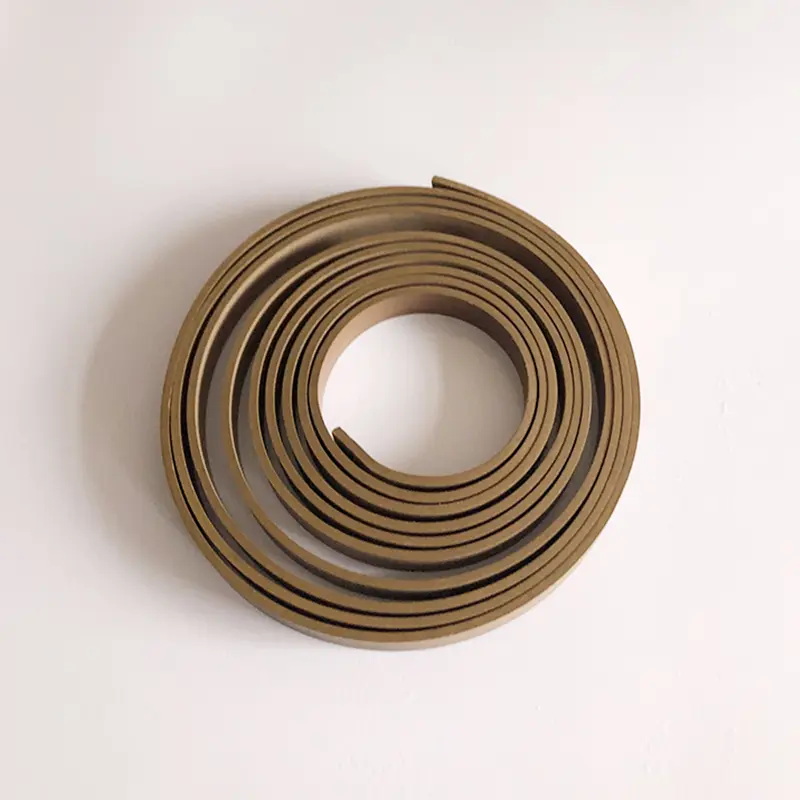

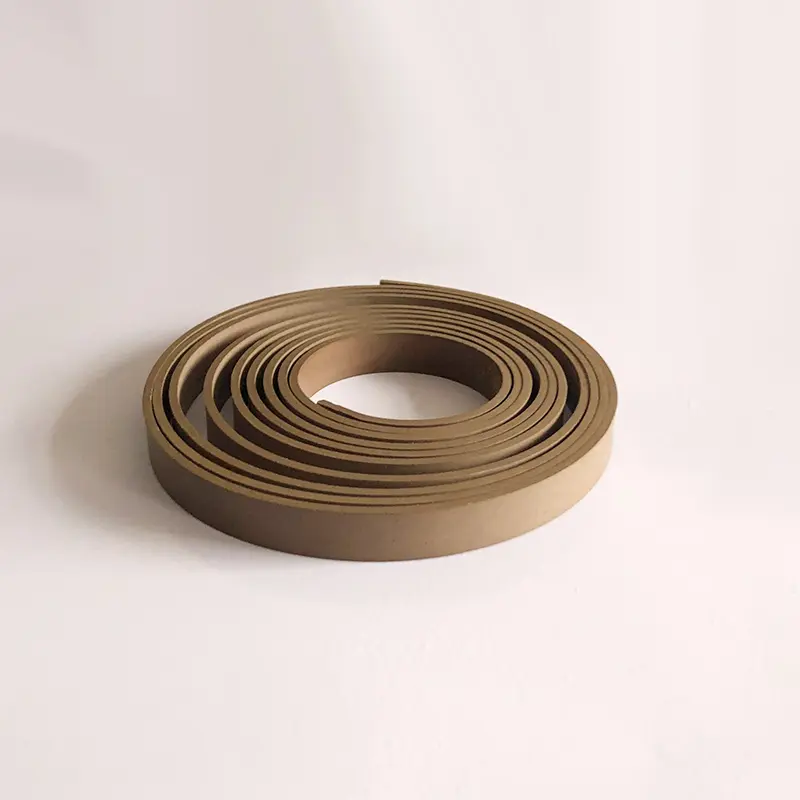

| Tworzywo | PTFE+brąz |
| Dostarczać | Rzuć (zwykle około 20 metrów/rolka) lub pokrój do wymaganej długości |
| Zalety | 1. Niski tarcie, bez pełzania i gryzienia; |
| 2. Może działać dobrze nawet bez wystarczającego smarowania; | |
| 3. Odporny na różne media, doskonała stabilność chemiczna; | |
| 4. Może pomieścić twarde obiekty osadzone w odpornym na zużycie pierścieniu, aby zmniejszyć twarde obiekty drapujące cylinder i uszczelki, więc w sytuacjach o ciężkim obciążeniu użyj wielu pierścieni odpornych na zużycie; | |
| 5. Ma również dobrą odporność na zużycie w sytuacjach o dużej prędkości i światła, więc jest to najczęściej stosowany pierścień odporny na zużycie; | |
| 6. Brak ograniczeń wielkości, można stosować w sytuacjach o dużej średnicy. | |
| Temperatura | -60 ~+200 ℃ |
| Maksymalna prędkość | 15m/s |
| Maksymalna wytrzymałość wytłaczania | 15N/mm2 (20 °) |
| 7,5N/mm2 (80 °) | |
| 5N/mm2 (120 °) |

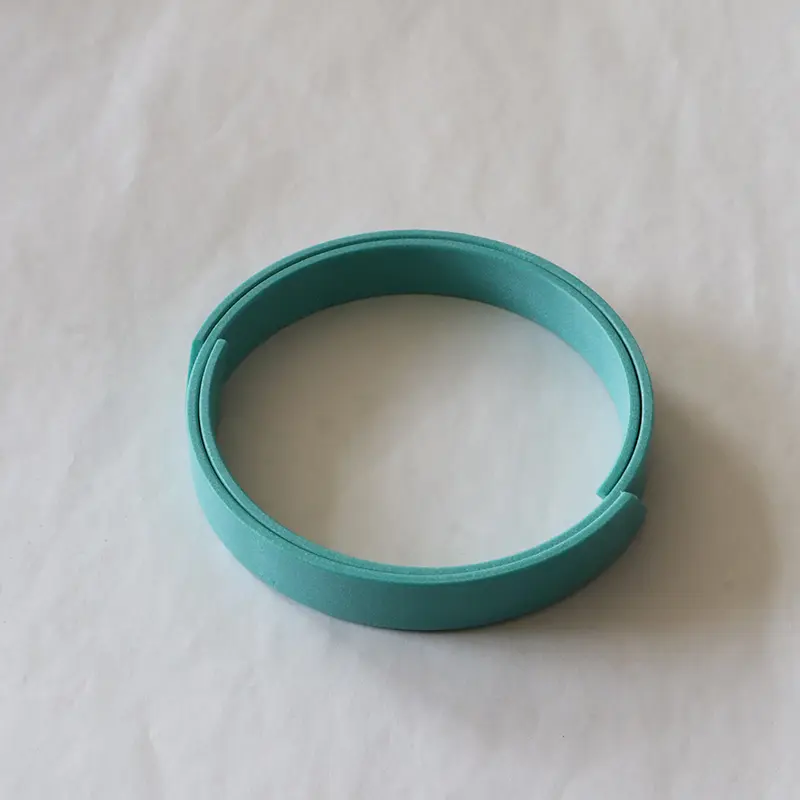

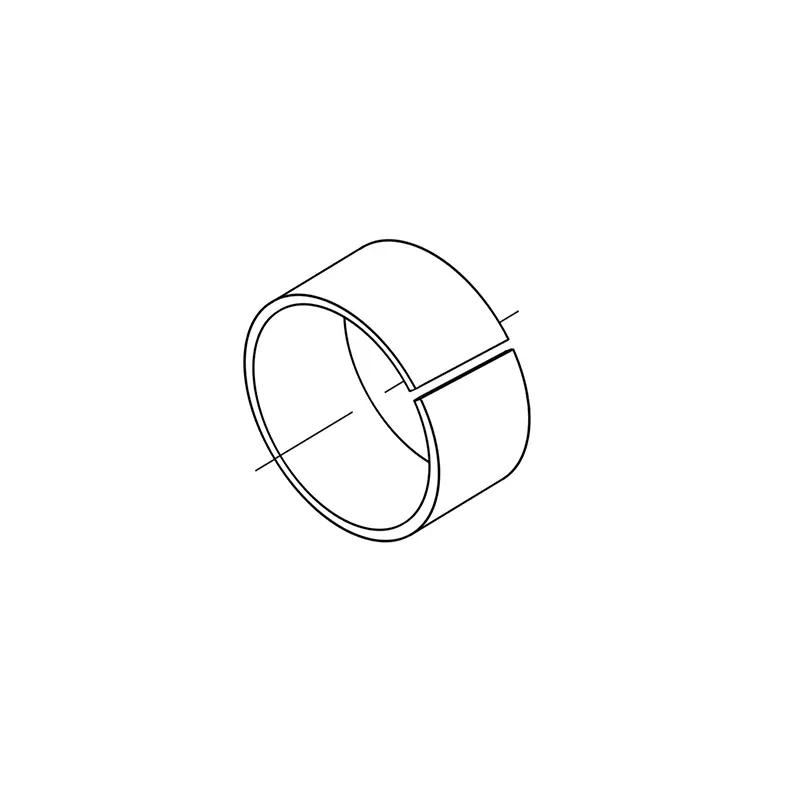

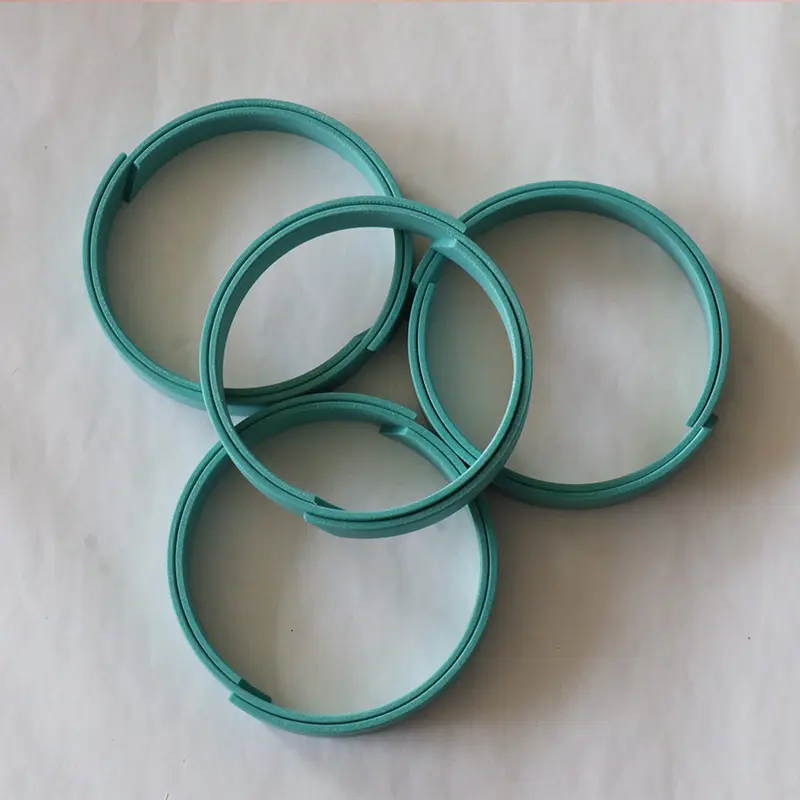

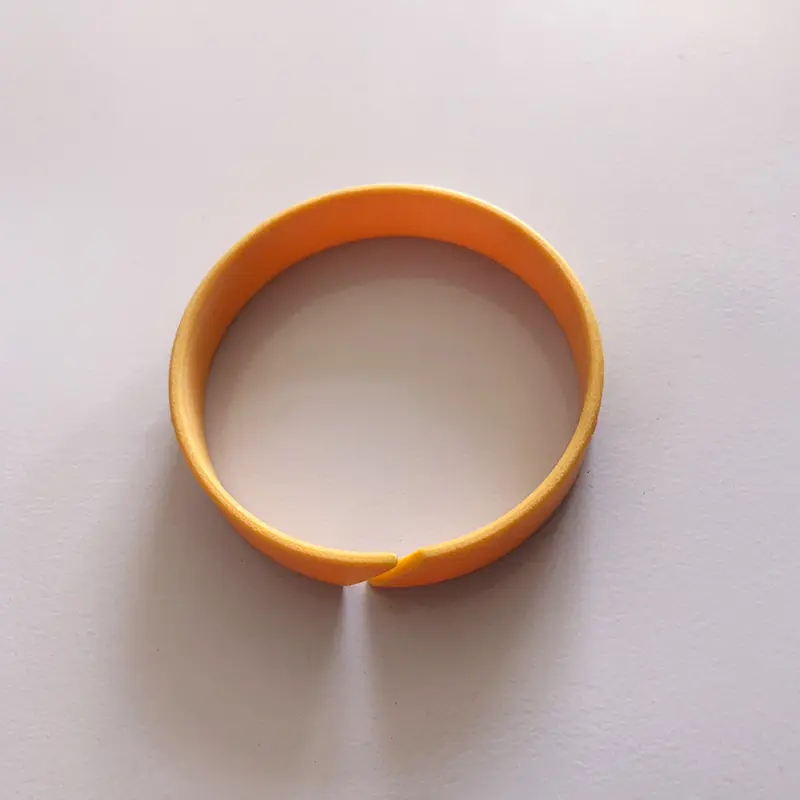

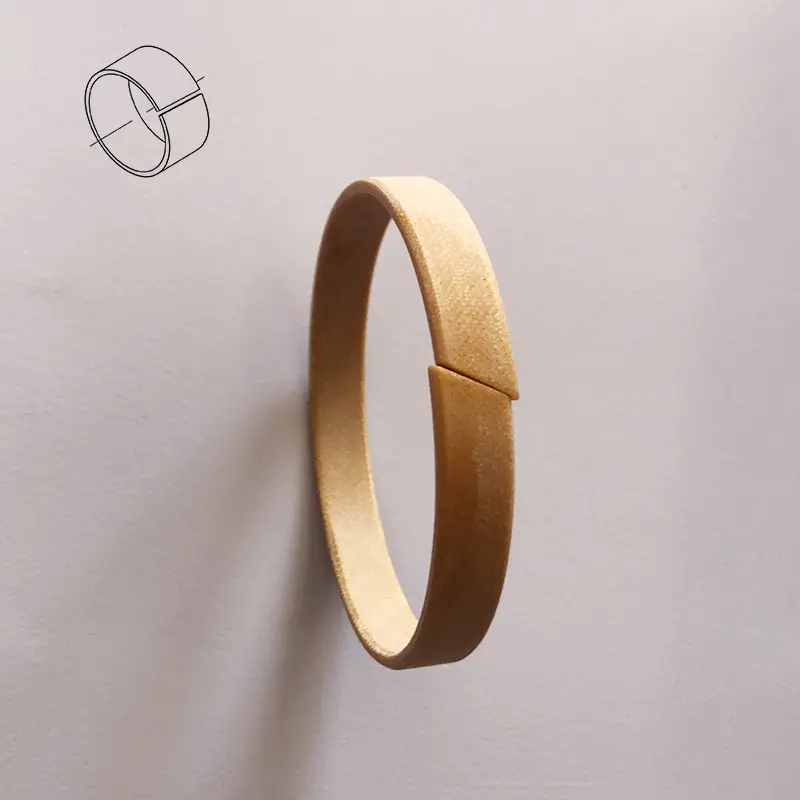

RCS Niemetaliczny pierścień prowadzący do pręta tłokowego

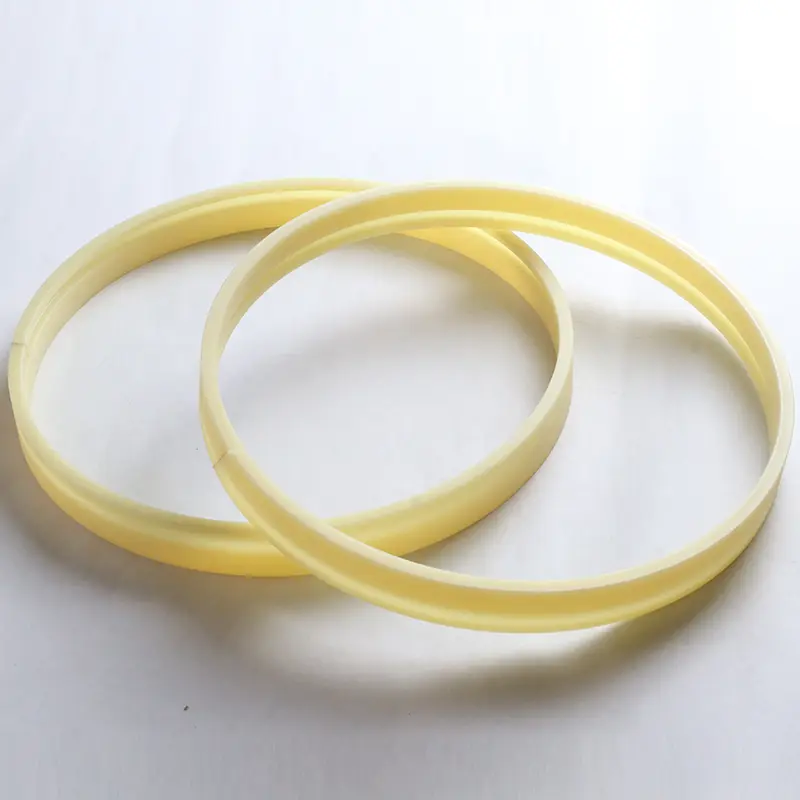

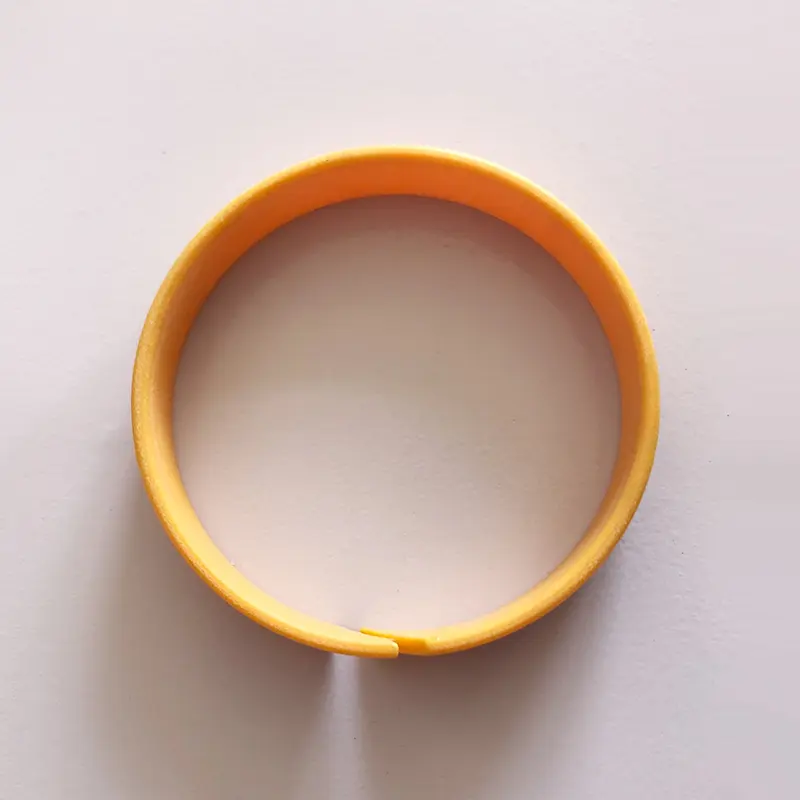

RCT Niemetaliczny pierścień prowadzący do tłoka
W przypadku tłoka lub pręta tłokowego biegającego w cylindrze hydraulicznym pierścień zużycia ma precyzyjny efekt prowadzący i może wchłonąć siły promieniowe. Jednocześnie pierścień zużycia może zapobiec metalowi kontaktowi przesuwanych części w cylindrze hydraulicznym. W porównaniu z metalowymi pierścieniami zużycia, niemetaliczne pierścienie zużyte mają wiele zalet. Wśród nich pierścienie przewodników fenolowych i PTFE wzmocnionych materiałami są dostępne w typu cięcia na miejscu i typu gotowego do użycia.
1. Dobra odporność na zużycie
2. Unikaj kontaktu metalu-metalowego
3. Może tłumić wibracje mechaniczne
4. Ze względu na efekt centralny pierścienia opornego
5. Groove jest prosty i łatwy w instalacji
6. Niski koszt utrzymania W oparciu o powyższe zalety, jest powszechnie używany
Tworzywo:
1. Polytetrafluoroetylen PTFE3 (Materiał ogólny), PTFE4 (mający zastosowanie do mediów o niskiej lepkości, takich jak woda), PTFE1 (wymagania dotyczące niskiego tarcia, takie jak pneumatyka)
2. POMOKSYMETYLEN POM lub nylonowe PA i jego zmodyfikowane materiały
3. żywica formaldehydu + włókno wzmacniające PriF
Tabela porównawcza pojemności nośnej różnych materiałów (odniesienie)
| Tworzywo | Pojemność przenoszenia maksymalna (n/mm2) |
| Miedziany proszek wypełniony PTFE | 15 (20 ℃); 7,5 (80 ℃) 5 (120 ℃) |
| Puder fenolowy z szmatką | 90 (60 ℃); 40 (80 ℃) |
| Polioksymetylen lub nylon | 25 (60 ℃); 15 (80 ℃) |
| Wypełniony polioksymetylenem lub nylonem | 40 (60 ℃); 30 (80 ℃) |
| Gładkość | RTMAX (μM) | RA (μM) |
| Przesuwana powierzchnia | ≤2,5 | 0,05-0,3 |
| Groove Dno | ≤10 | ≤2 |
| Groove Side | ≤15 | ≤3 |
Seria specyfikacji Pierścienia Pierścienia Tłokowego
| Średnica pręta | Dolna średnica | Szerokość groove | Grubość | Luka |
|
Średnica pręta | Dolna średnica | Szerokość groove | Grubość | Luka |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
