Nasze uszczelniające uszczelki końcowe Ruichen End Felth przyjmują innowacyjny projekt, aby zapewnić lepszą wydajność produktu. Rdzeń jest połączeniem wypełnionego lub zmodyfikowanego materiału PTFE specjalnego pierścienia uszczelniającego i pierścienia O (gumowego), który jest odpowiedni do osiowego (końca), jednokierunkowego (ciśnieniowego) zapotrzebowania na uszczelnienie i ciśnienie wody.
Uszczelki końcowe pod wysokim ciśnieniem mają znaczące zalety, długą żywotność, obniżone koszty konserwacji, doskonałe uszczelnienie, aby zapobiec wyciekowi mediów, pod wysokim ciśnieniem i ultra-wysokim odpornością na ciśnienie w celu spełnienia ekstremalnych warunków pracy oraz wykwintnej struktury dla łatwej instalacji.

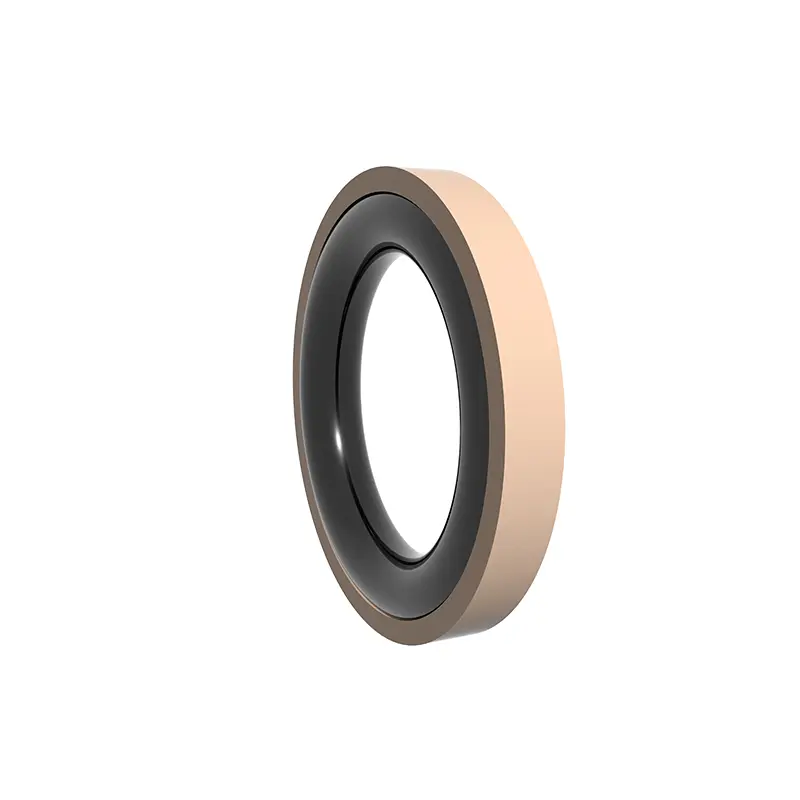

Zgodnie z różnymi warunkami pracy stworzyliśmy podzielone modele do wyboru: seria RC2871 (pierścień uszczelniający prawe kąt i pierścień gumowy w kształcie O) jest podzielony na typy A i B, aby poradzić sobie z różnymi scenariuszami ciśnienia; Seria RC2872 (pierścień uszczelniający w kształcie litery C i gumowy pierścień w kształcie O) nadają się do statycznego uszczelnienia; RC2873 (wzmocniony pierścień uszczelniający prawy kąt i pierścień guinowy w kształcie O) specjalizuje się w ultra-wysokim ciśnieniu statycznym; RC2874 (pierścień uszczelniający w kształcie litery Y i gumowy pierścień w kształcie O) zapewnia stabilność ultra-wysokiego uszczelnienia; Seria RC2875 (pierścień uszczelniający w kształcie stopy i gumowy pierścień w kształcie O) jest podzielony na typy A i B w celu zaspokojenia różnych potrzeb statycznych.

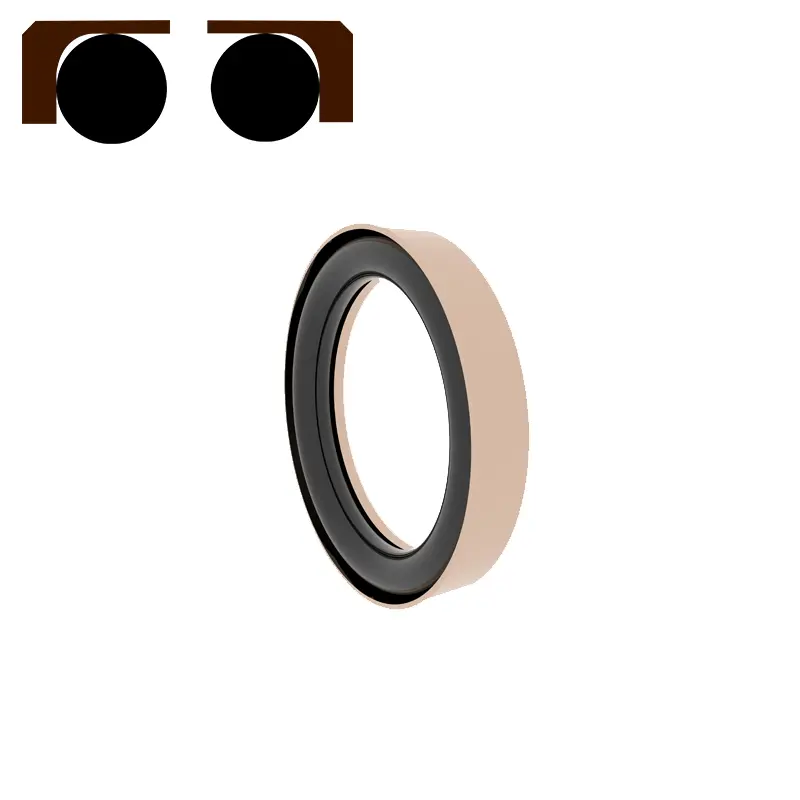

Niektóre specjalne kombinacje są pełne atrakcji, takich jak zmodyfikowany pierścień uszczelniający w kształcie stopy z O-ringiem, który wykorzystuje strukturę przedkompresji i kołnierza, aby osiągnąć lepsze uszczelnienie przy wyższych ciśnieniach i wytrzymywać wysokie i ultra-wysokie ciśnienia; To samo dotyczy połączenia kombinacji w kształcie litery C i wzmocnionych pierścieni uszczelniających prawicowe i O-ringów, zapewniając niezawodne rozwiązanie problemu uszczelnienia końcowego wysokiego ciśnienia (kołnierz) we wszystkich kierunkach.
Funkcje i aplikacje produktu:

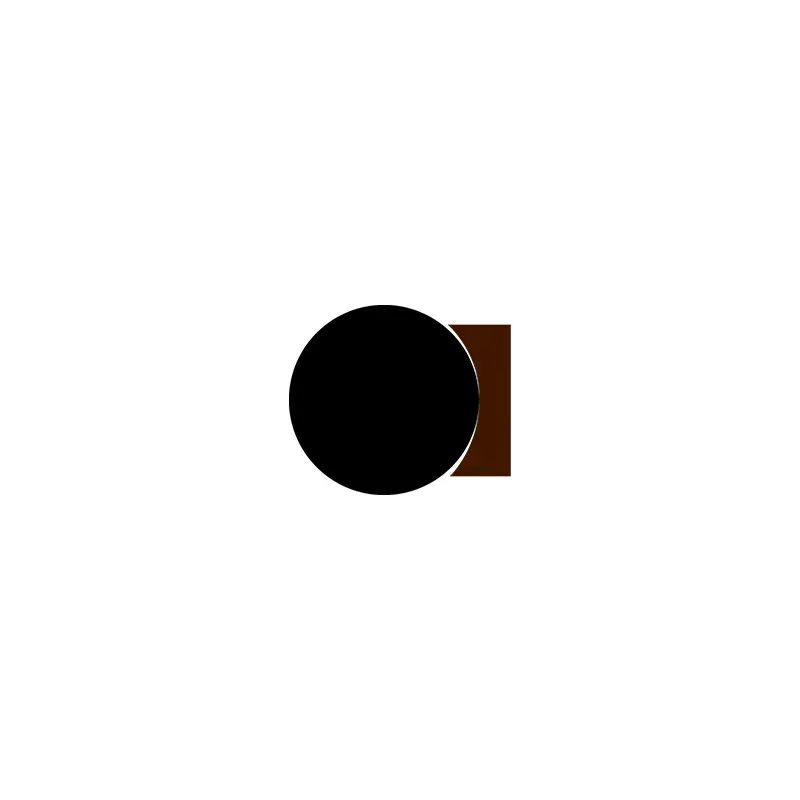

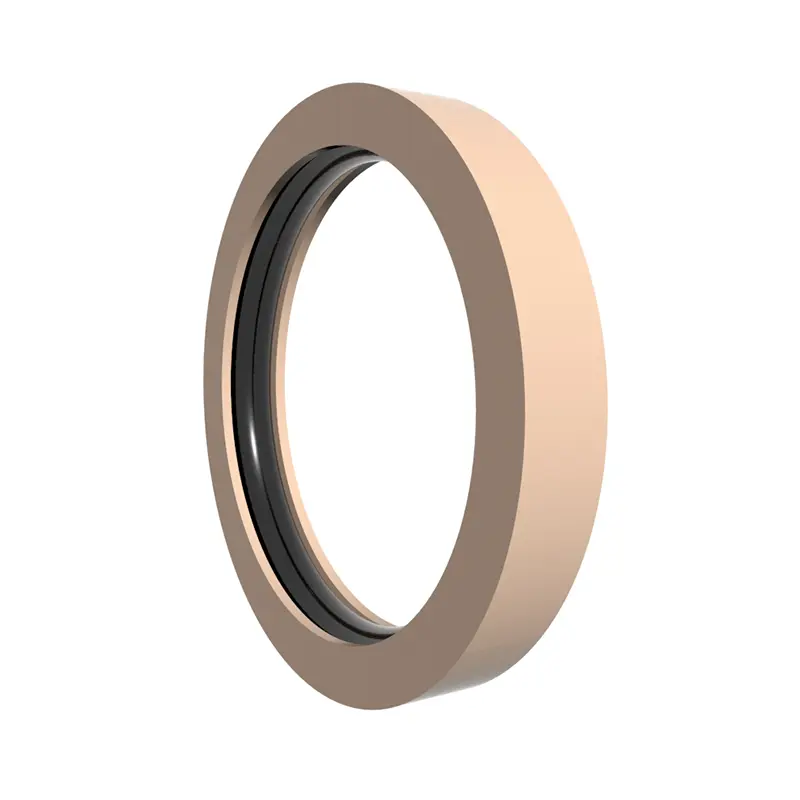

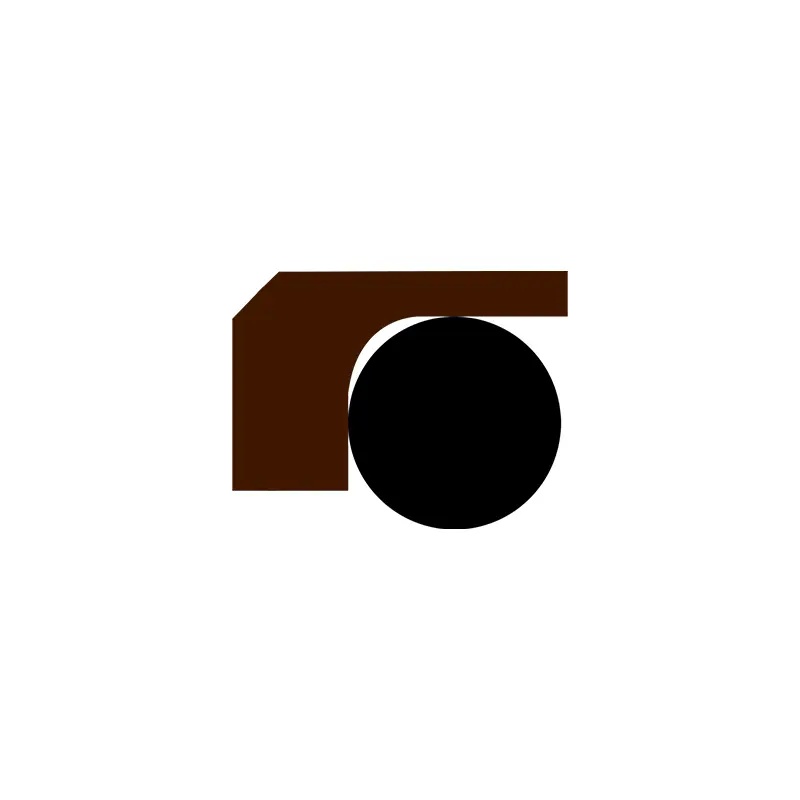

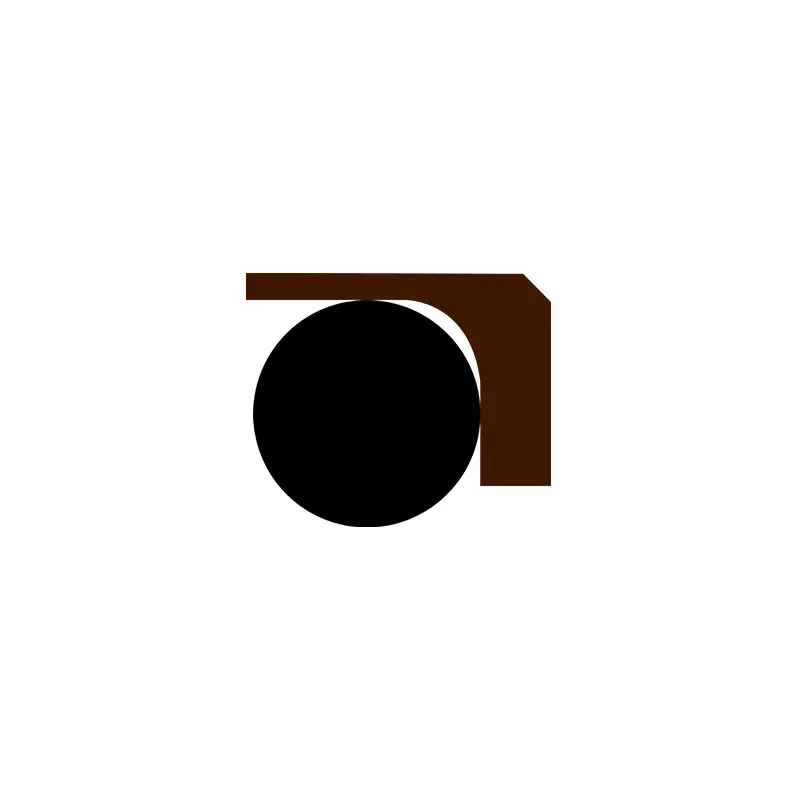

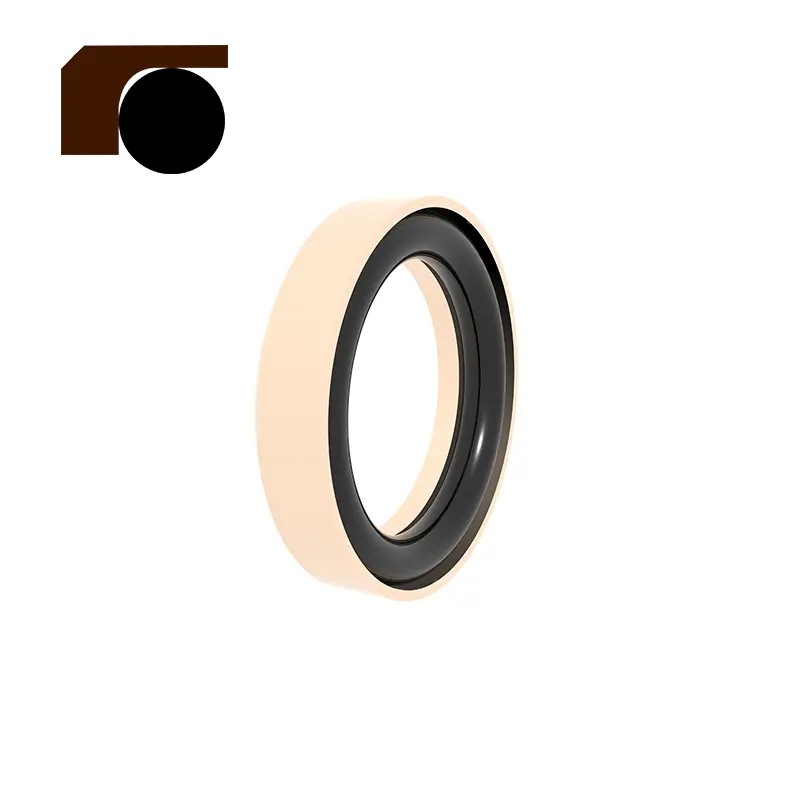

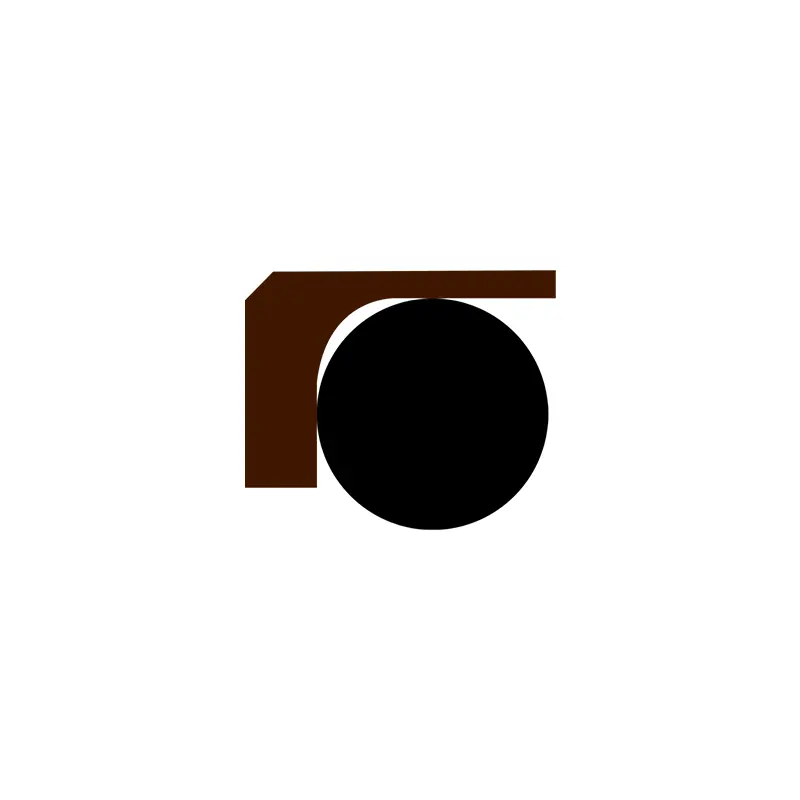

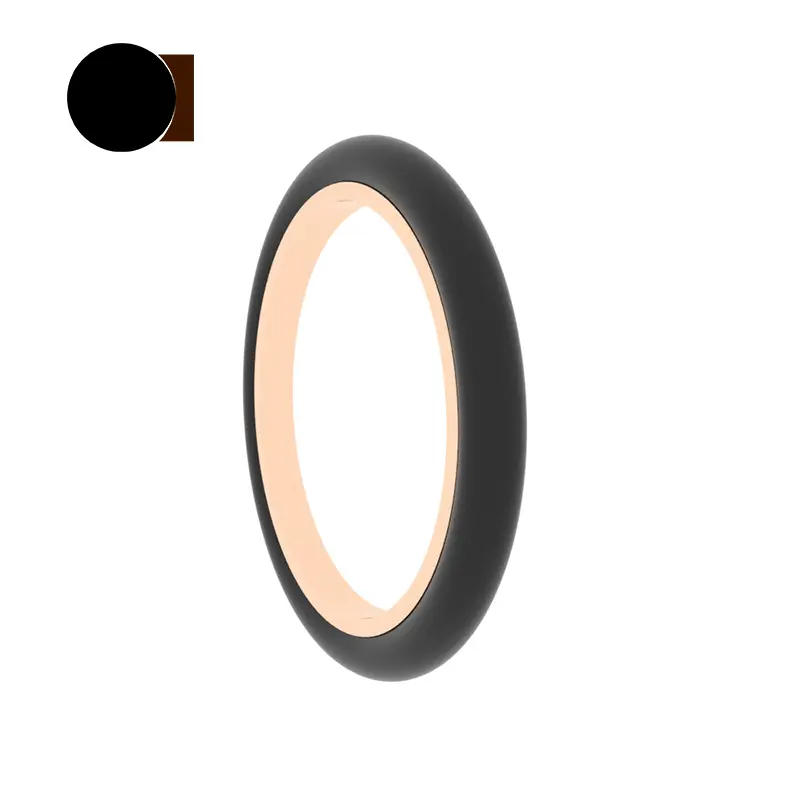

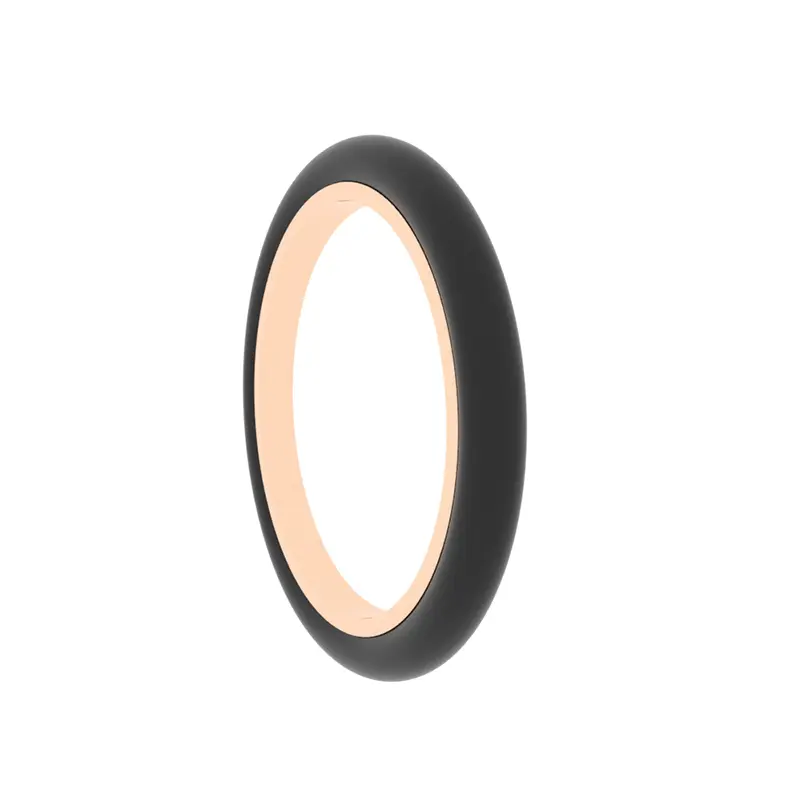

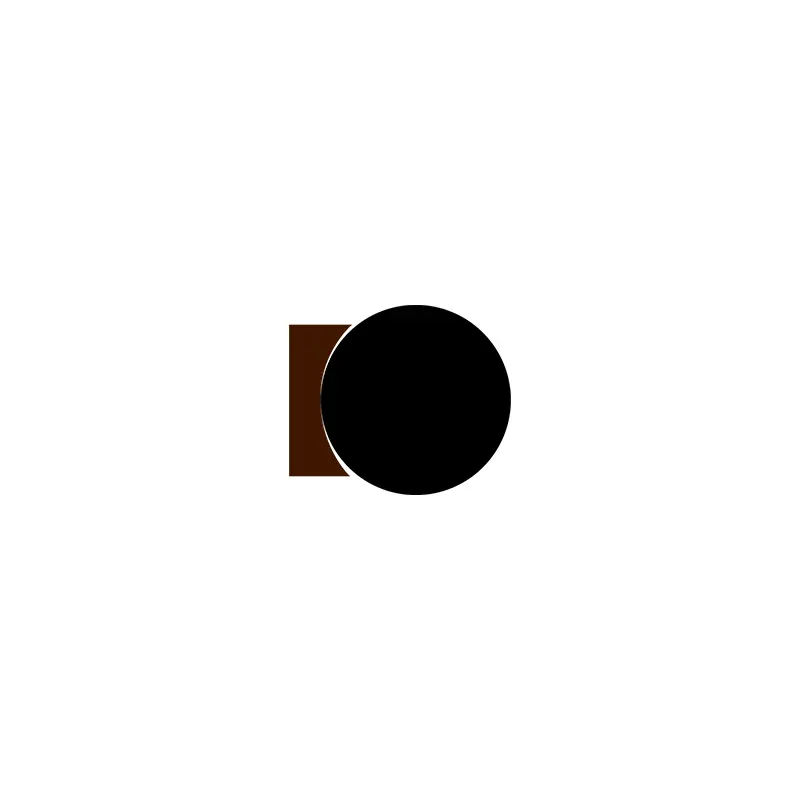

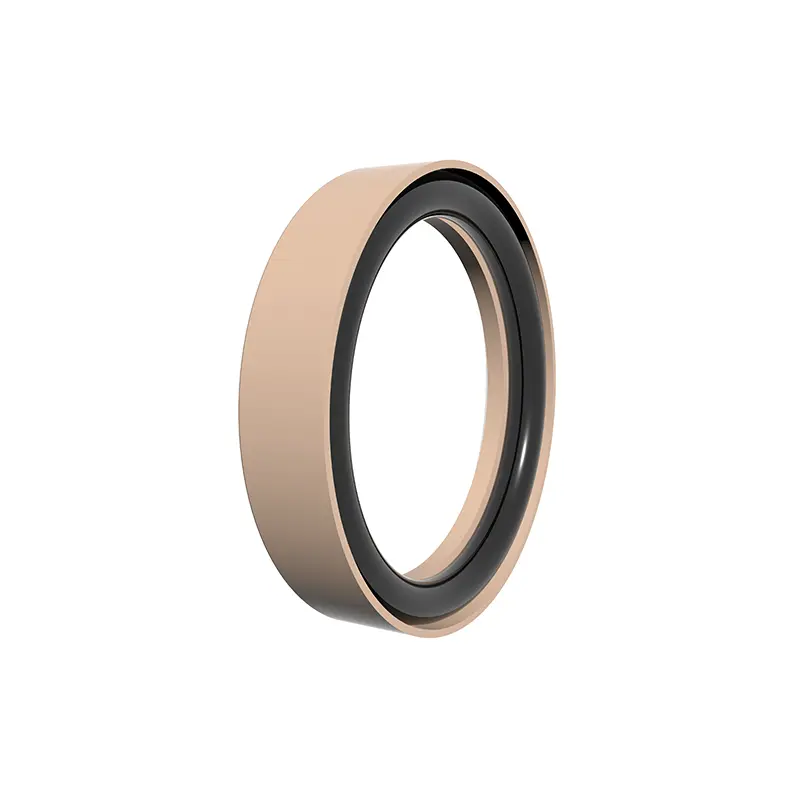

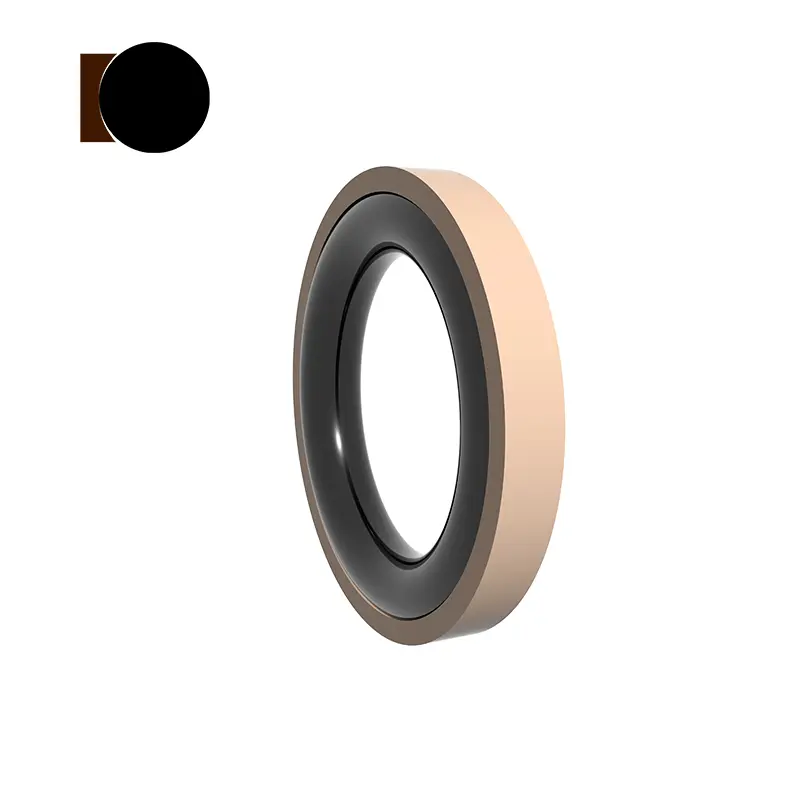

Ta pieczęć składa się z prawicowego pierścienia uszczelniającego wykonanego z PTFE i O-ring. O-ring jest wstępnie skompresowany w celu wygenerowania siły zaciskowej w celu osiągnięcia uszczelnienia. Siła zacisków uszczelnienia wzrasta pod ciśnieniem, to znaczy, im wyższe ciśnienie, tym lepsze uszczelnienie. Ponieważ pierścień poślizgu przyjmuje boczną konstrukcję żebra, o-ring nie zostanie wyciskany i może wytrzymać wysokie ciśnienie.

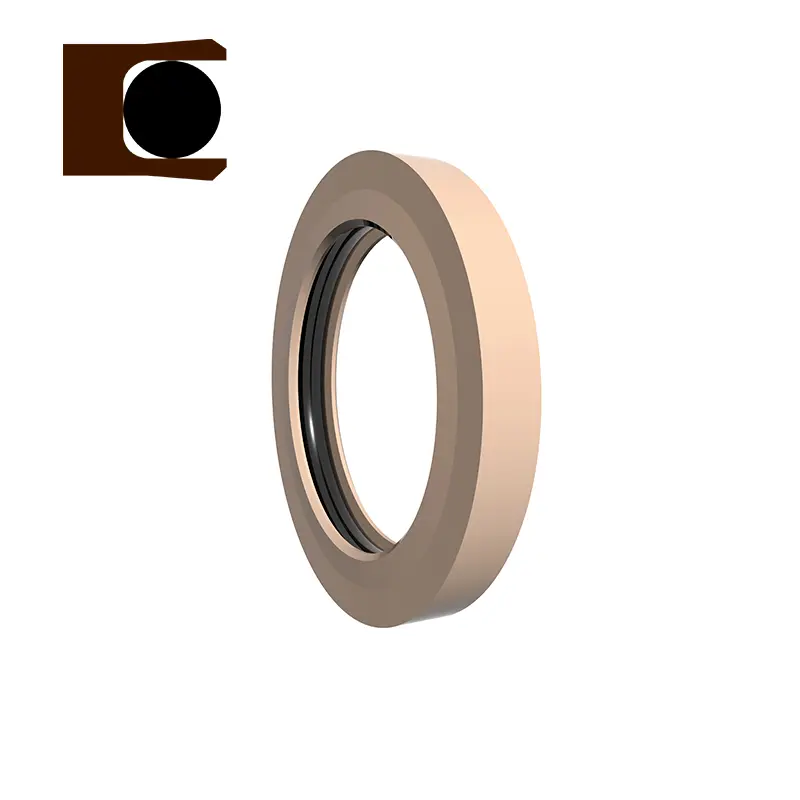

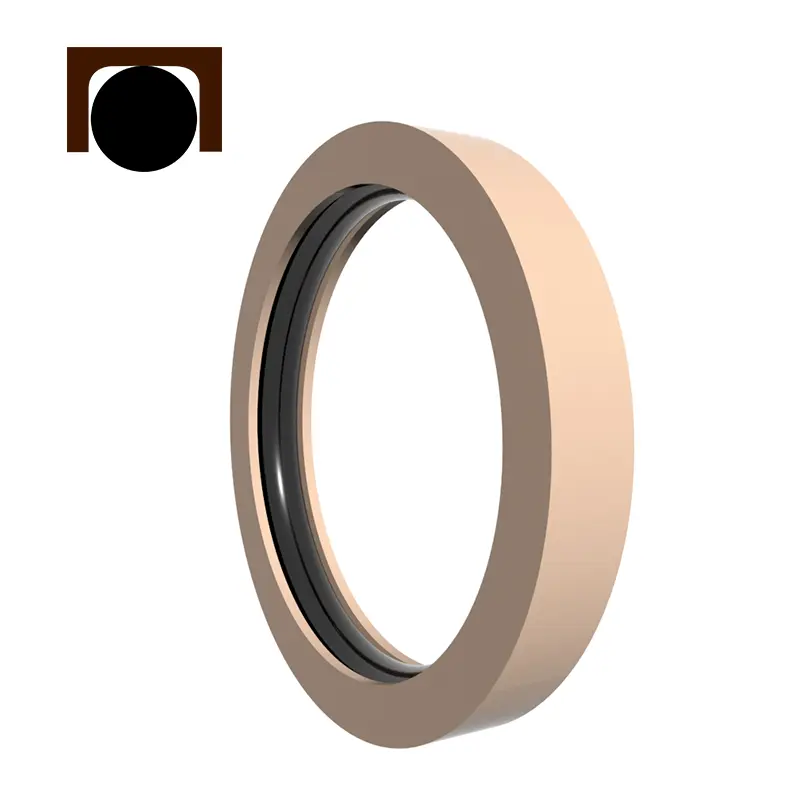

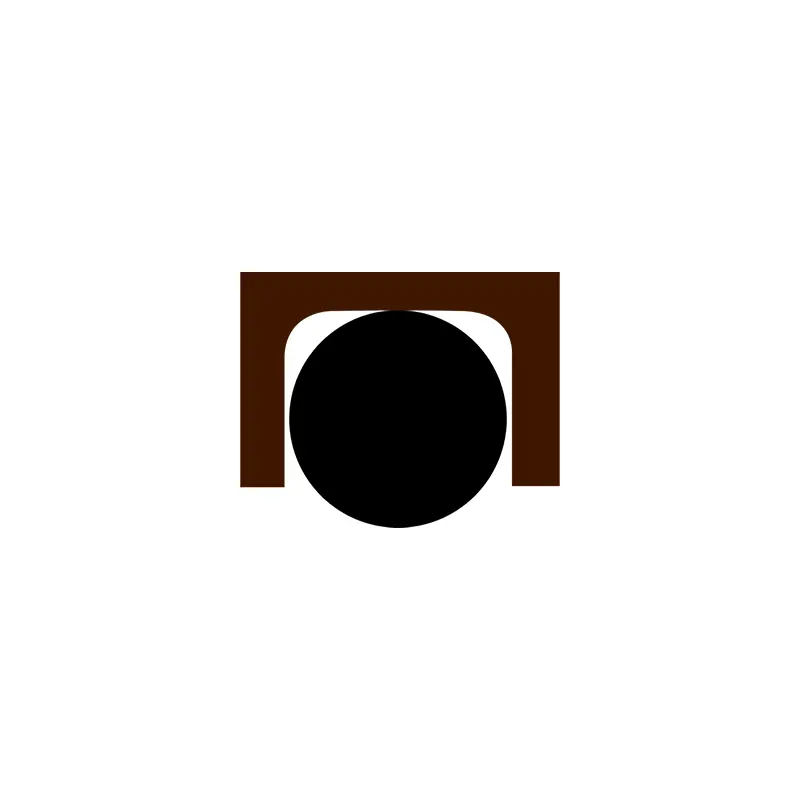

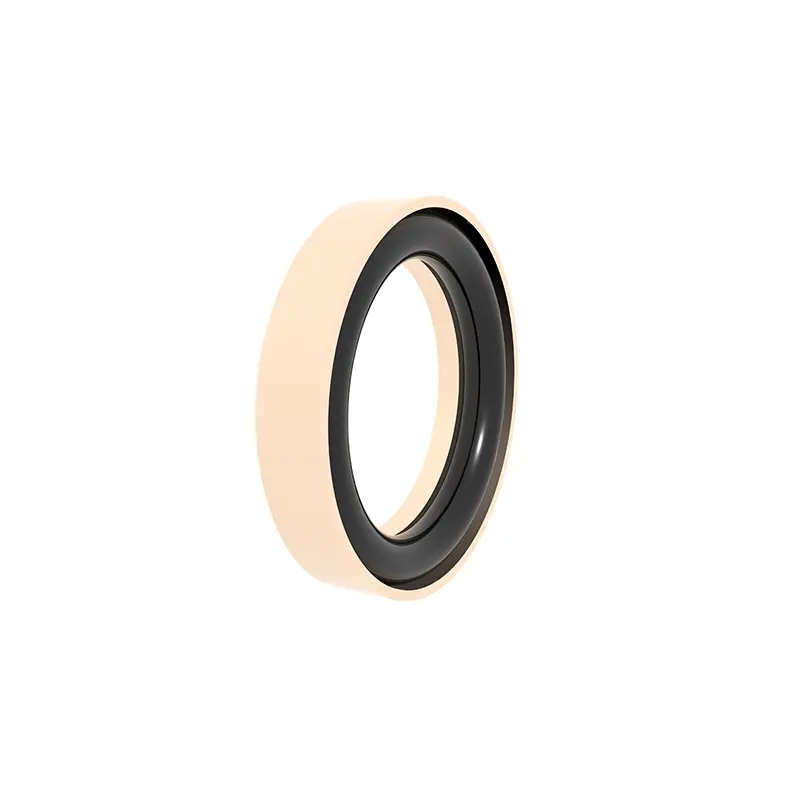

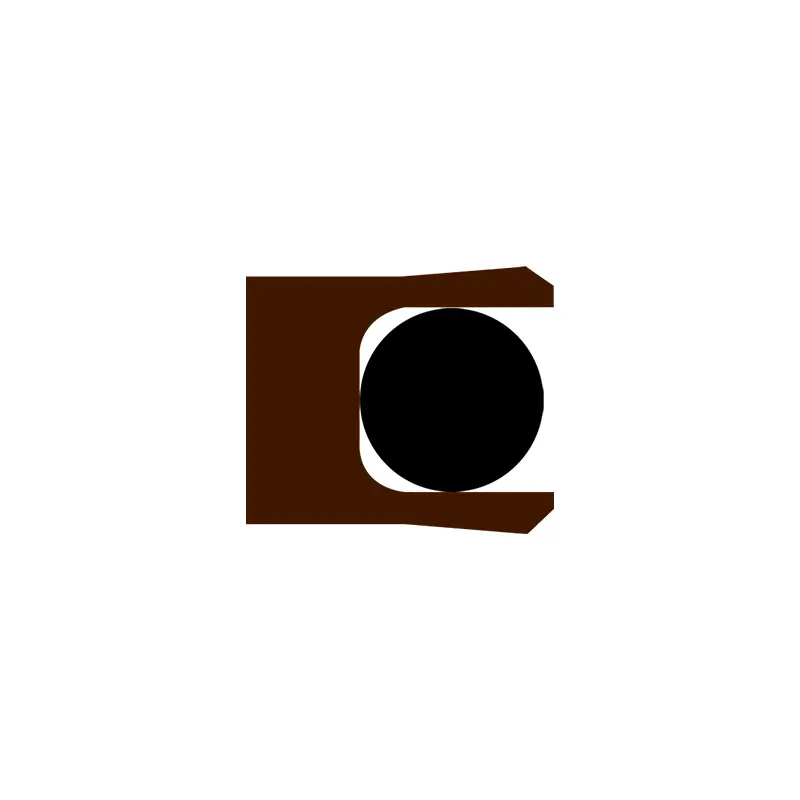

Ta pieczęć składa się z pierścienia uszczelniającego w kształcie litery C PTFE i O-ring. O-ring jest wstępnie skompresowany w celu wygenerowania siły zaciskowej w celu osiągnięcia uszczelnienia. Siła zacisków uszczelnienia wzrasta pod ciśnieniem, to znaczy, im wyższe ciśnienie, tym lepsze uszczelnienie. Ponieważ pierścień poślizgu przyjmuje dwustronną strukturę żebra, O-ring nie zostanie wyciskany i może wytrzymać wysokie ciśnienie.
RC2873
RC2874

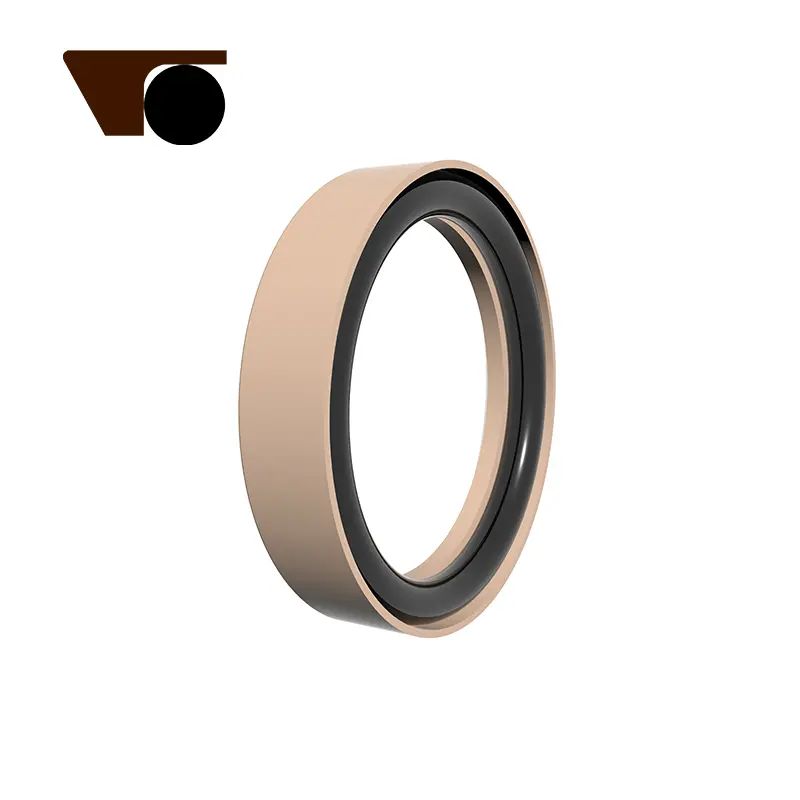

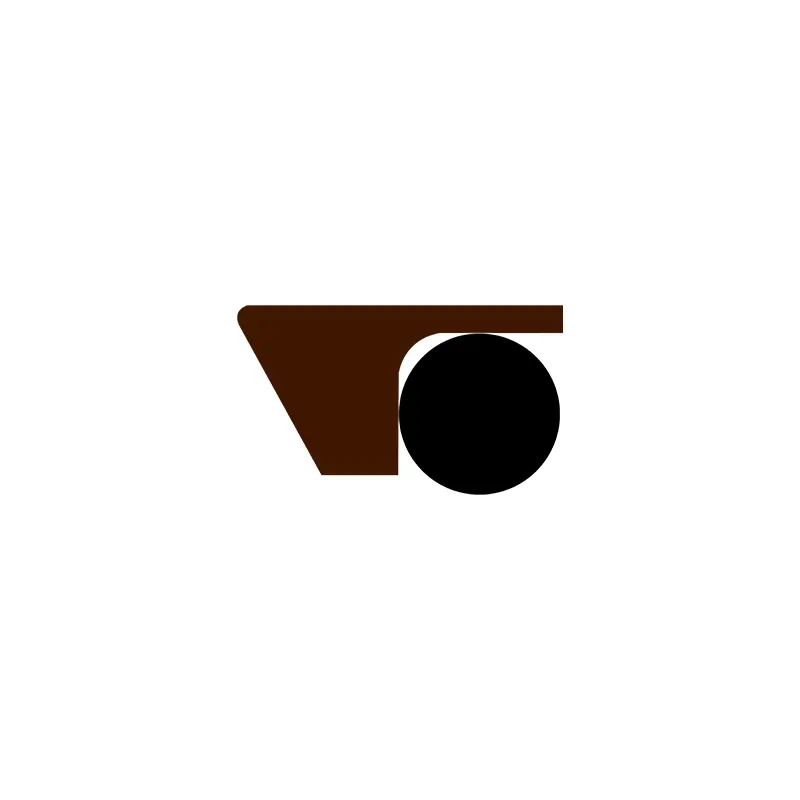

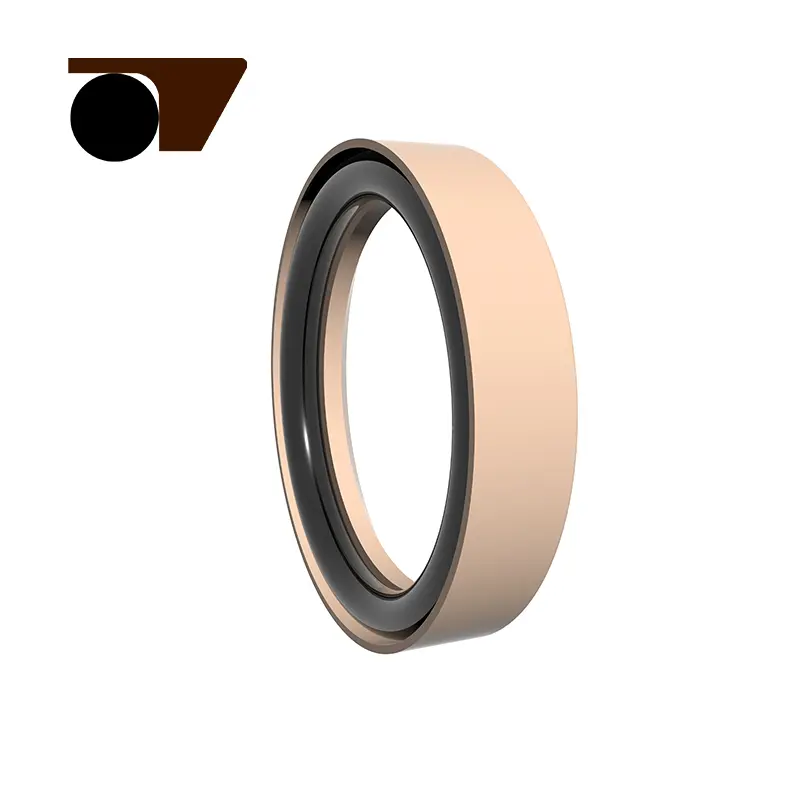

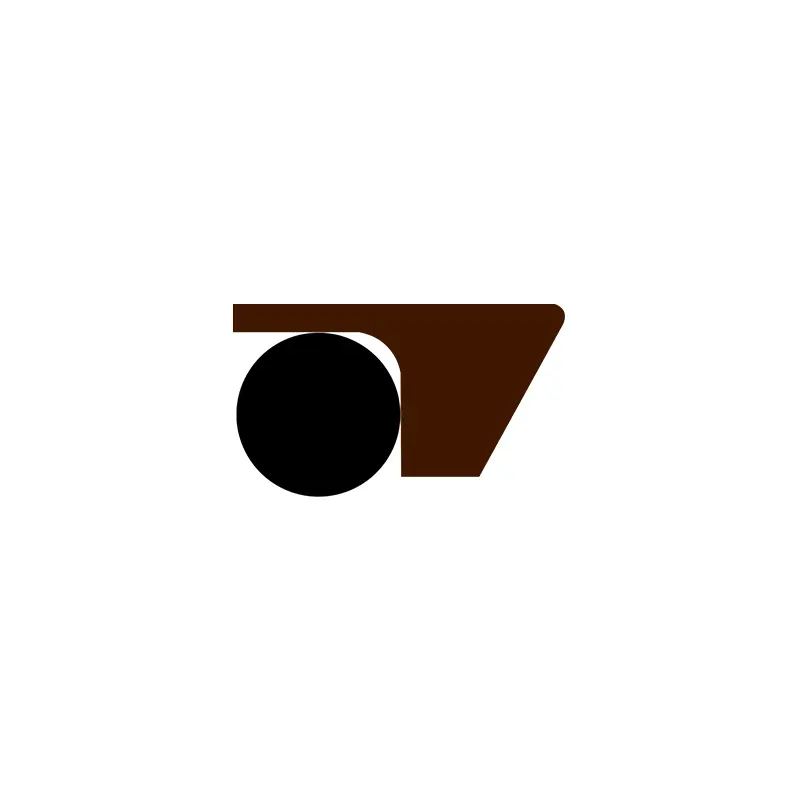

Ta uszczelka składa się z pierścienia uszczelniającego w kształcie stopy wykonanym ze zmodyfikowanego materiału PTFE i O-ring. O-ring jest wstępnie skompresowany w celu wygenerowania siły zaciskowej w celu osiągnięcia uszczelnienia. Siła zacisków uszczelnienia wzrasta pod ciśnieniem, to znaczy, im wyższe ciśnienie, tym lepsze uszczelnienie. Ponieważ pierścień poślizgu przyjmuje strukturę żeberka w kształcie stopy, O-ring nie zostanie wyciśnięty i może wytrzymać wysokie i ultra wysokie ciśnienie.
Specyfikacje:

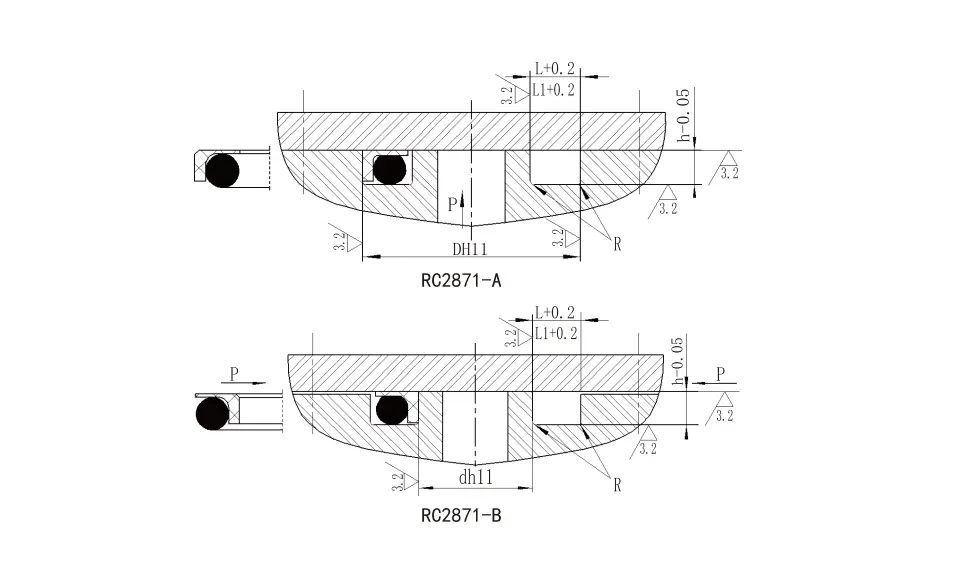

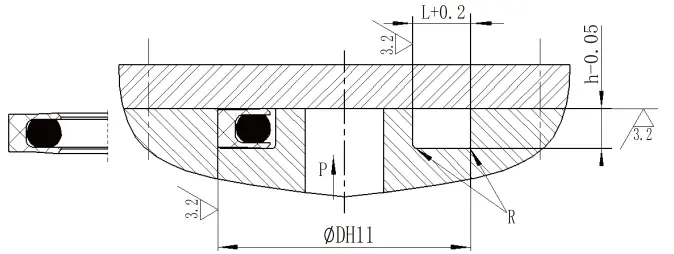

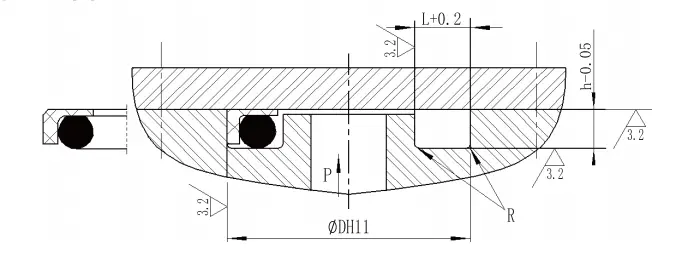

| RC2871-A Wewnętrzne specyfikacje typu ciśnienia (dostępne są wszystkie specyfikacje w zakresie parametrów) | |||||
| Zewnętrzny zakres średnicy D H11 |
Głębokość groove h-0.05 |
Szerokość groove L+0.2 |
Szerokość groove
L1+0,2 ciśnienie> 80mpa |
Zaokrąglone zakątki Rmax |
Średnica drutu o-ring dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B Specyfikacje typu ciśnienia zewnętrznego (dostępne są wszystkie specyfikacje w zakresie parametrów) | |||||
| Zewnętrzny zakres średnicy DH11 | Głębokość groove h-0.05 |
Szerokość groove L+0.2 |
Szerokość rowka L1+0,2 ciśnienie> 80mpa |
Zaokrąglone zakątki Rmax | Średnica drutu o-ring dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

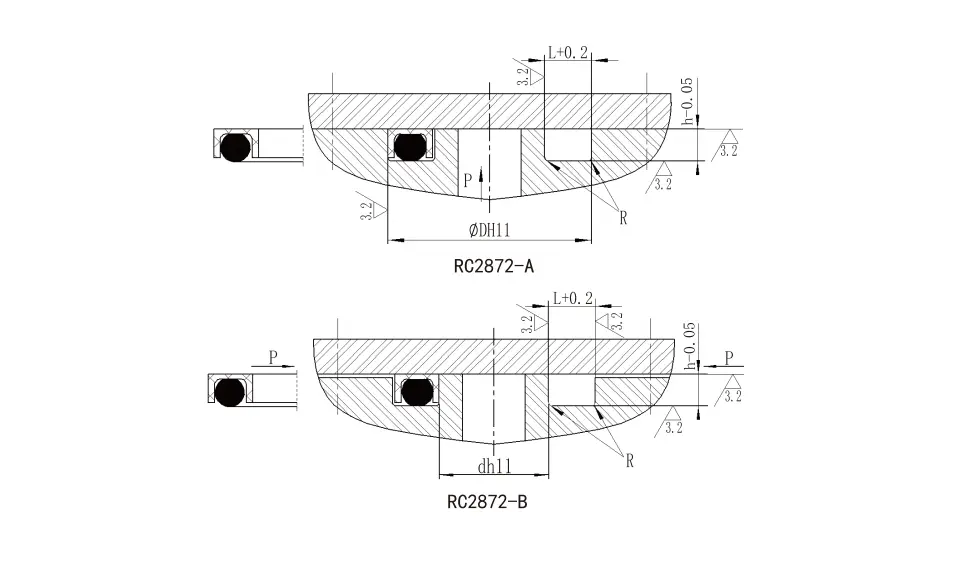

| RC2872-A Wewnętrzne specyfikacje typu ciśnienia (dostępne są wszystkie specyfikacje w zakresie parametrów) | ||||
| Zewnętrzny zakres średnicy D H11 |
Głębokość groove h-0.05 |
Szerokość groove L+0.2 |
Zaokrąglone zakątki Rmax |
Średnica drutu o-ring dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B Specyfikacje typu ciśnienia zewnętrznego (dostępne są wszystkie specyfikacje w zakresie parametrów) | ||||
| Zewnętrzny zakres średnicy D H11 |
Głębokość groove h-0.05 |
Szerokość groove L+0.2 |
Zaokrąglone zakątki R |
Średnica drutu o-ring dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Zewnętrzny zakres średnicy IE11 |
Głębokość groove h-0.05 |
Szerokość groove L+0.2 |
Zaokrąglone zakątki Rmax |
Średnica drutu o-ring dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Zewnętrzny zakres średnicy IE11 |
Głębokość groove h-0.05 |
Szerokość groove L+0.2 |
Zaokrąglone zakątki Rmax |
Średnica drutu o-ring dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

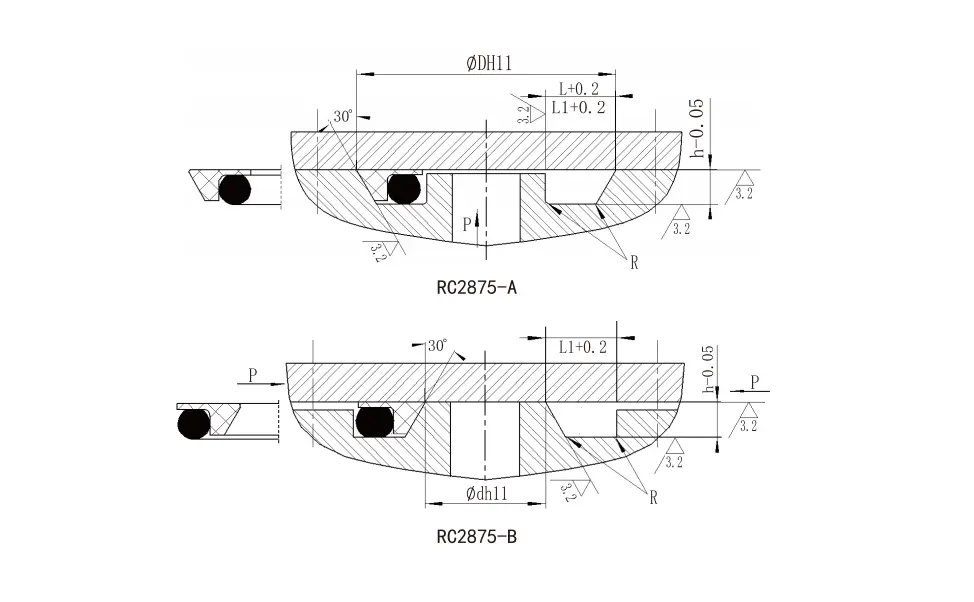

| RC2875-A Wewnętrzne specyfikacje typu ciśnienia (dostępne są wszystkie specyfikacje w zakresie parametrów) | |||||
| Zewnętrzny zakres średnicy D H11 |
Głębokość groove h-0.05 |
Szerokość groove L+0.2 |
Szerokość rowka L1+0,2 ciśnienie> 100mpa |
Zaokrąglone zakątki Rmax |
Średnica drutu o-ring dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B Specyfikacje typu ciśnienia zewnętrznego (dostępne są wszystkie specyfikacje w zakresie parametrów) | |||||
| Zewnętrzny zakres średnicy D H11 |
Głębokość groove h-0.05 |
Szerokość groove L+0.2 |
Szerokość rowka L1+0,2 ciśnienie> 100mpa |
Zaokrąglone zakątki Rmax |
Średnica drutu o-ring dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Uszczelki końcowe wysokiego ciśnienia obowiązujące warunki pracy | ||||
| Profil | Model | Ciśnienie (MPA) |
Temperatura (℃) | Głoska bezdźwięczna |
 |
RC2871-A | ≤300 | -35 ~+100 (dopasowanie O-ring Nbr) | Olej hydrauliczny, emulsja, woda, gaz itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (dopasowanie O-ring Nbr) | Olej hydrauliczny, emulsja, woda, gaz itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (dopasowanie O-ring Nbr) | Olej hydrauliczny, emulsja, woda, gaz itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (dopasowanie O-ring Nbr) | Olej hydrauliczny, emulsja, woda, gaz itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (dopasowanie O-ring Nbr) | Olej hydrauliczny, emulsja, woda, gaz itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (dopasowanie O-ring Nbr) | Olej hydrauliczny, emulsja, woda, gaz itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (dopasowanie O-ring Nbr) | Olej hydrauliczny, emulsja, woda, gaz itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (pasujący prostokątny pierścień Nbr) | Olej hydrauliczny, emulsja, woda, gaz itp. |
| -20 ~+200 (pasujący prostokątny pierścień FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (pasujący prostokątny pierścień Nbr) | Olej hydrauliczny, emulsja, woda, gaz itp. |
| -20 ~+200 (pasujący do-ring FKM) | ||||
 |
RC2875-B | 105 | -35 ~+100 (dopasowanie O-ring Nbr) -20 ~+200 (pasujący do-ring FKM) |
Olej hydrauliczny, emulsja, woda, gaz itp. |
