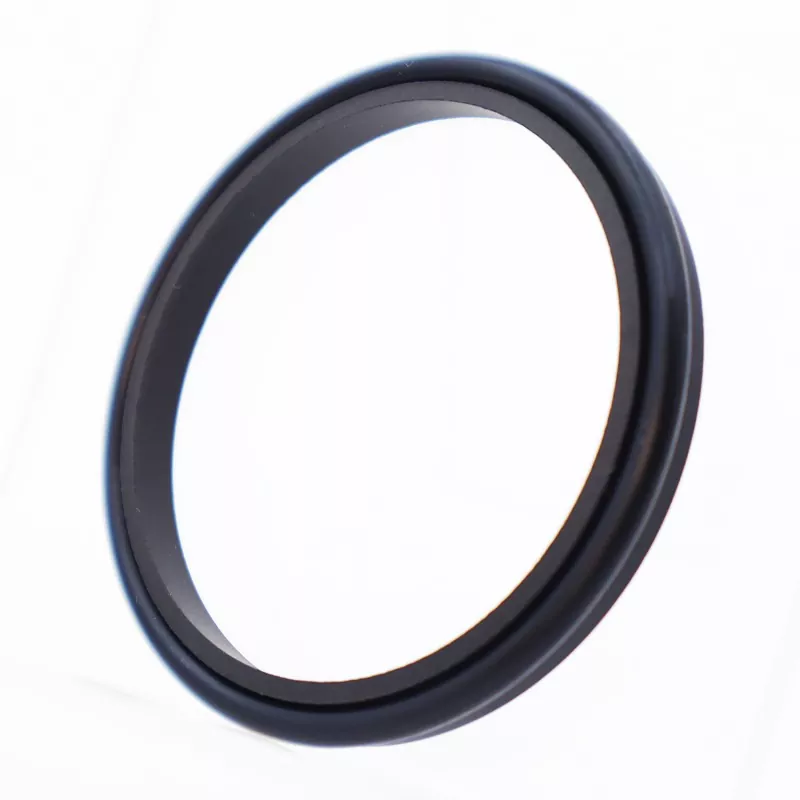

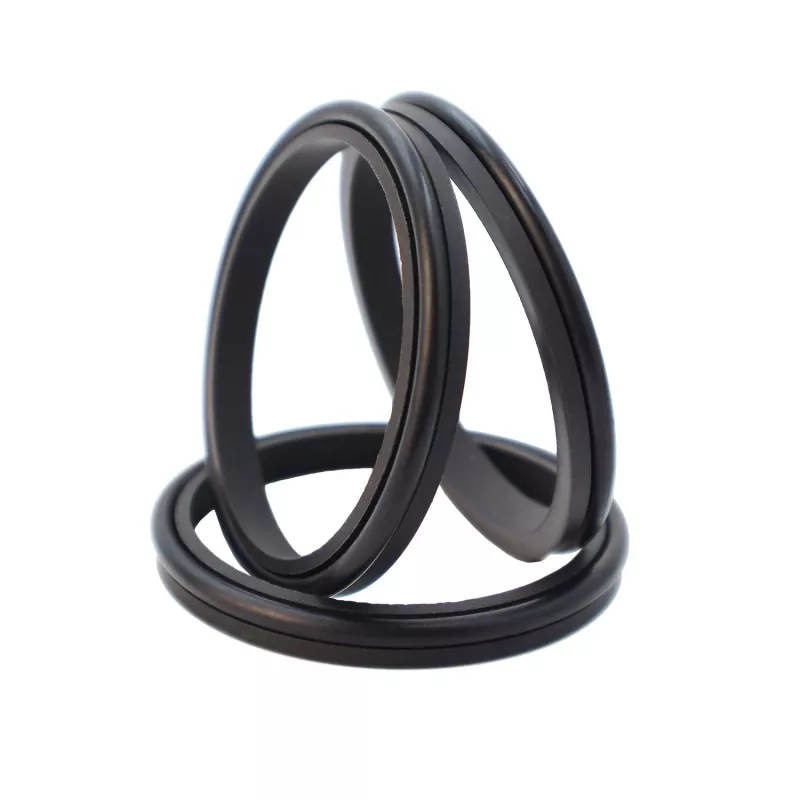

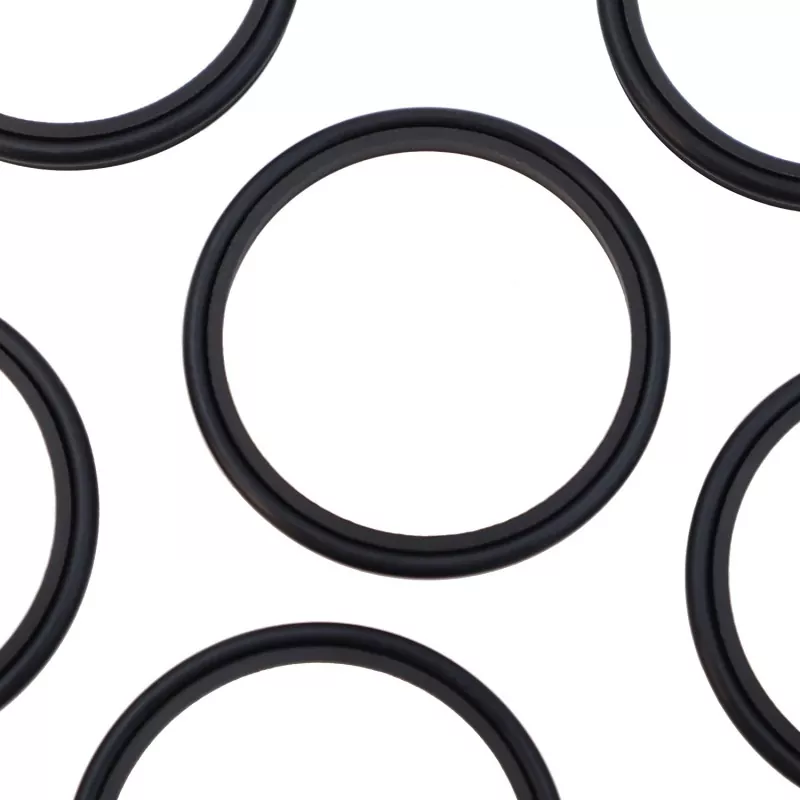

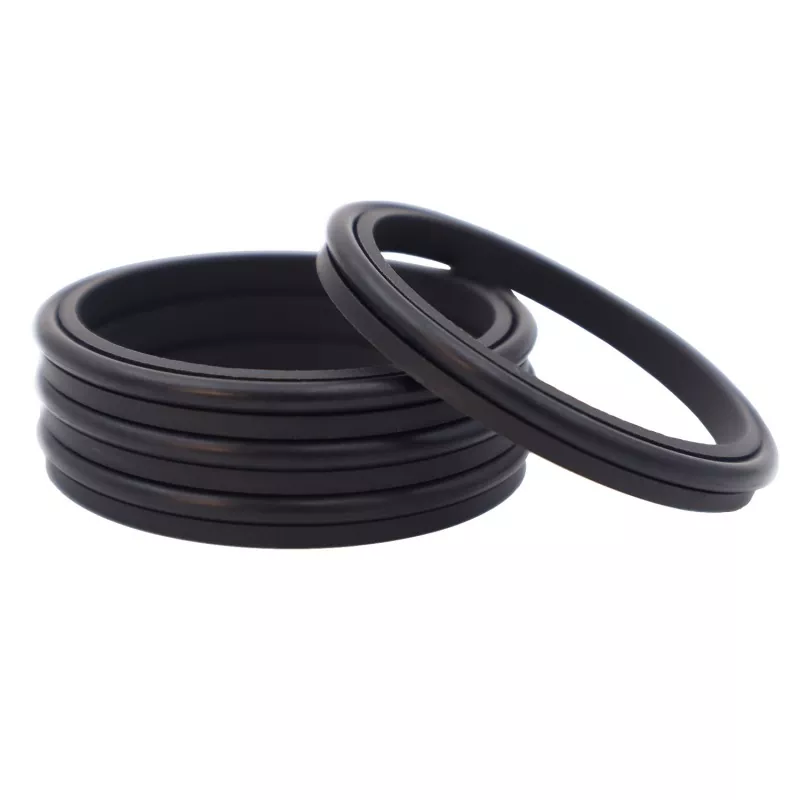

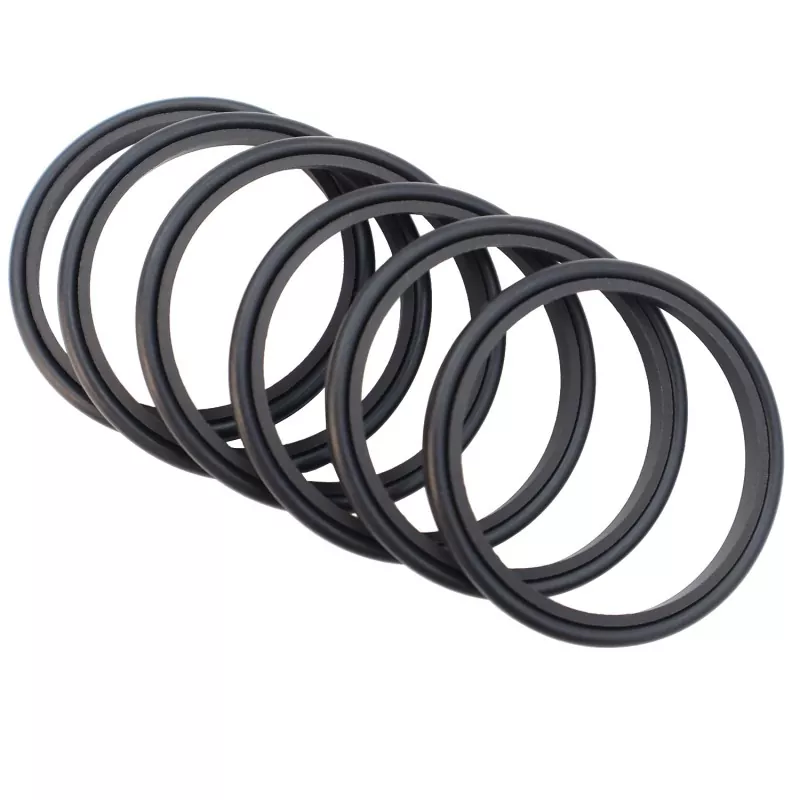

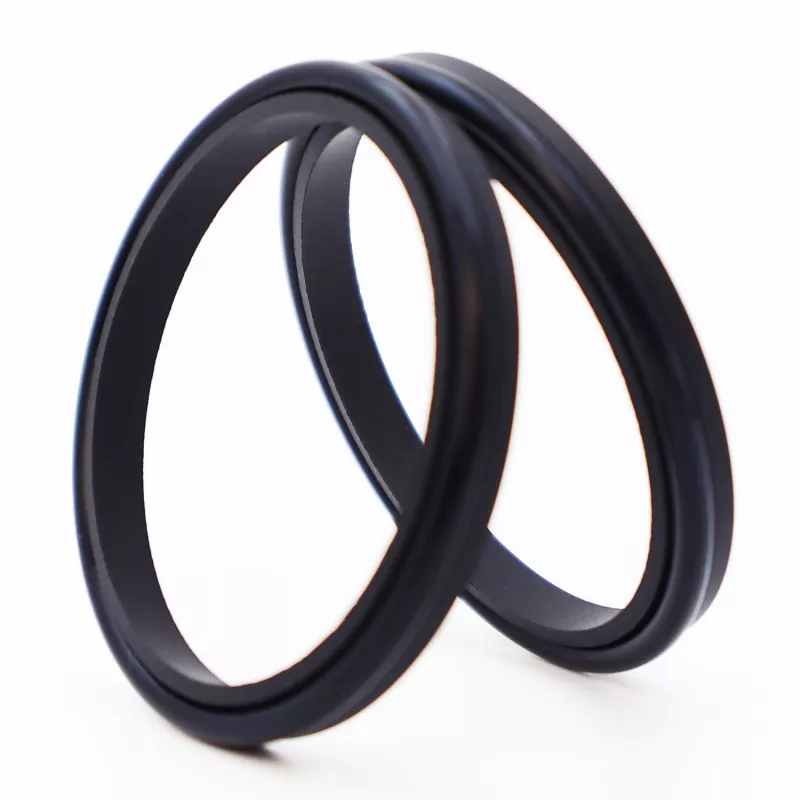

Połączona uszczelka zgarniająca z pojedynczą wargą jest uszczelką zgarniającą jednostronnego działania składającą się z jednowargowego pierścienia zgarniającego wypełnionego PTFE i gumowego pierścienia uszczelniającego typu O-ring; służy do usuwania kurzu i zapobiegania zanieczyszczeniu systemu. Nadaje się do zastosowań związanych z ruchem posuwisto-zwrotnym, oscylacyjnym lub śrubowym.
|
Ciśnienie (MPa) |
Temperatura (°C) |
Prędkość m/s |
Głoska bezdźwięczna |
|
- |
-35 do +100 (z O-ringiem NBR) |
6 |
Olej hydrauliczny, emulsja, woda itp. |
|
-20 do +200 (z oringiem FKM) |
Zamów model: RCF03 — 80-PTFE3 — R01
RCF03 – Model | 80 – Średnica wału | PTFE3 – modyfikowany PTFE ogólnego przeznaczenia | R01 – Kod materiału dla elementów gumowych
Kauczuk nitrylowy (NBR) – R01 | Kauczuk fluorowy (FKM) – R02
Produkty mogą być dostarczone w dowolnym rozmiarze w podanym zakresie parametrów.
|

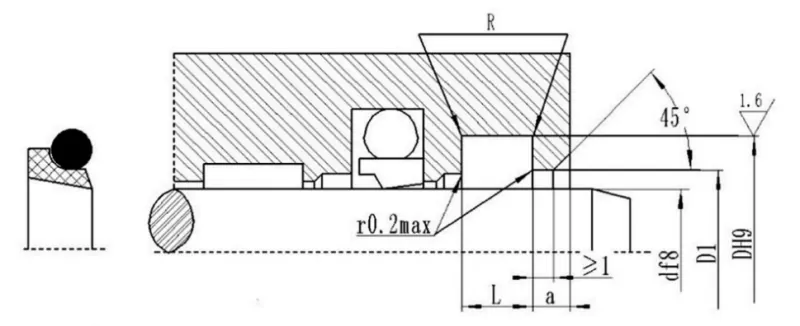

Zakres średnic wału d f8 |
Średnica rowka D H9 |
Szerokość rowka L+0,2 |
Średnica otworu przelotowego D1 H11 |
Wyraźna szerokość otworu ≥ |
Promień narożnika R≤ |
O-ring Średnica przekroju Do |
|
4 ~ 11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12 ~ 64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65 ~ 250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421 ~ 650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651 ~ 1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
