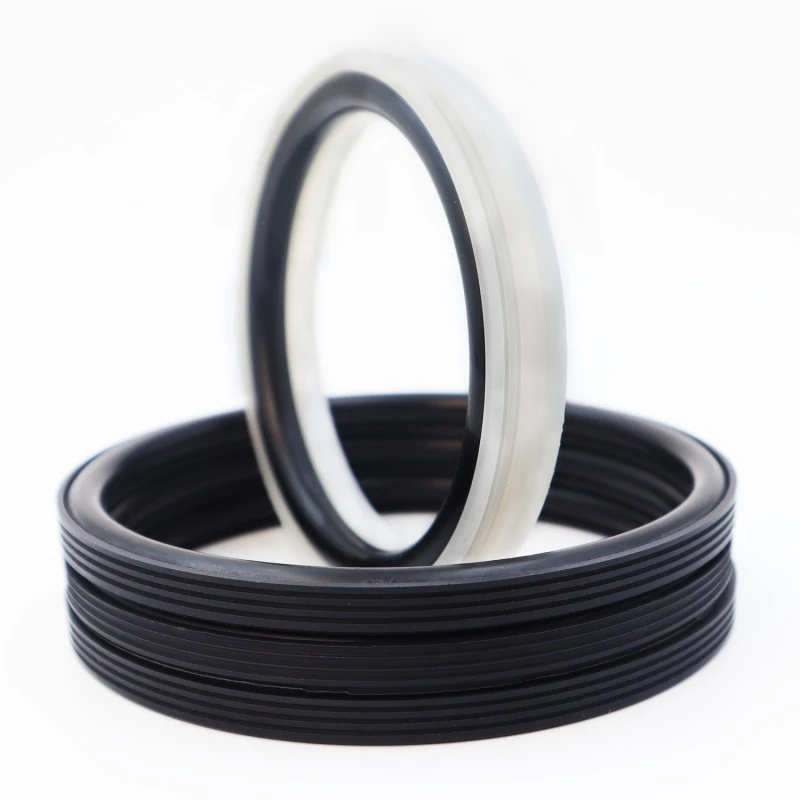

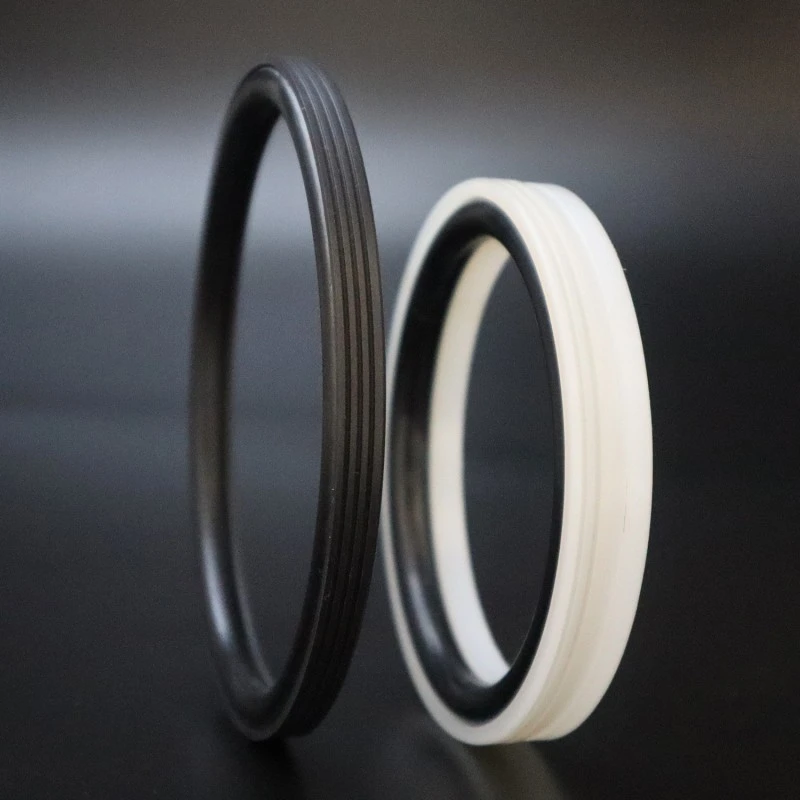

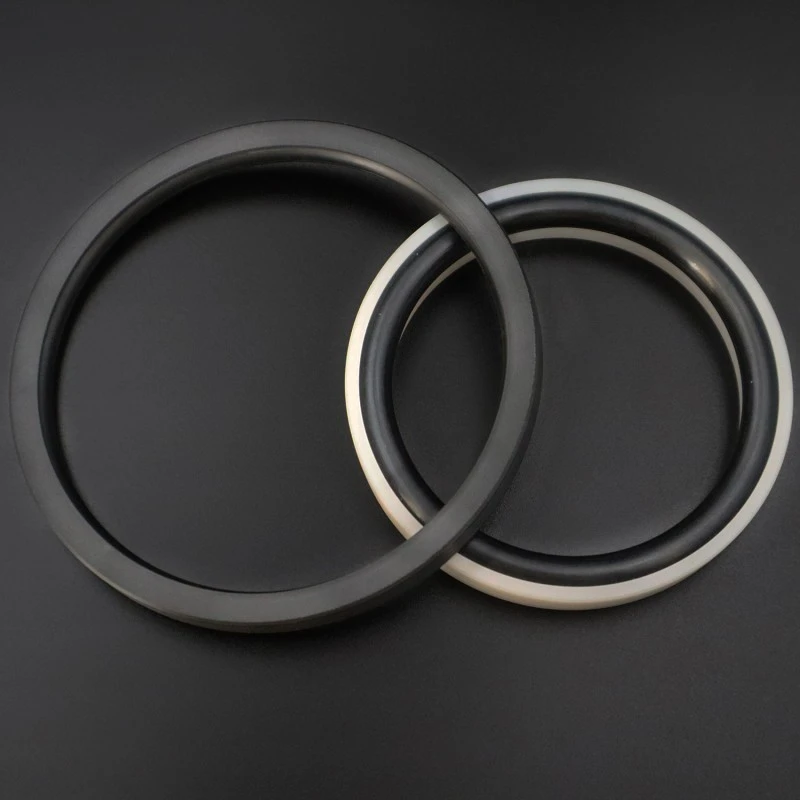

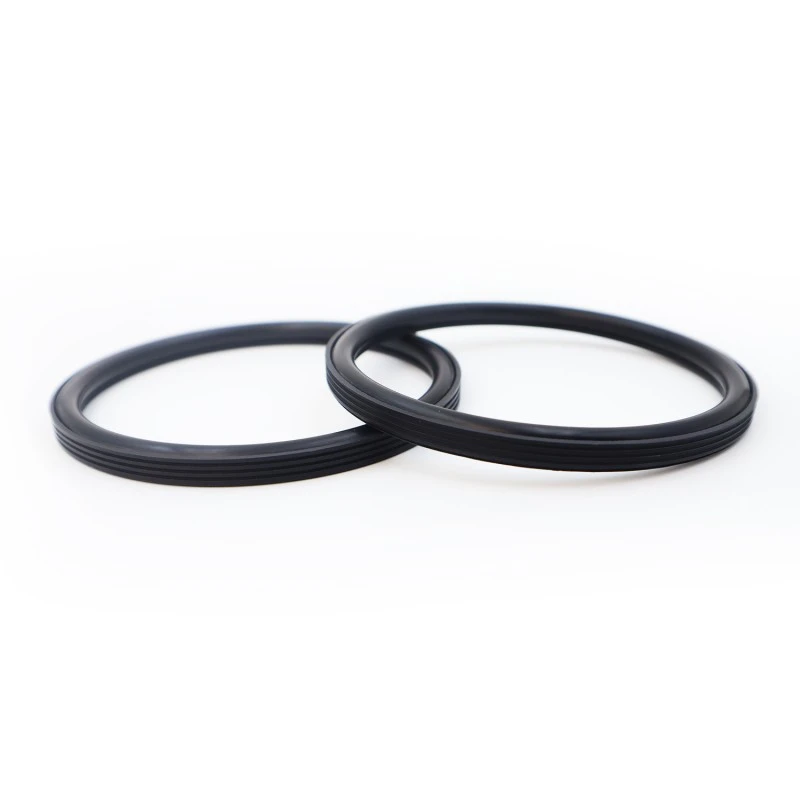

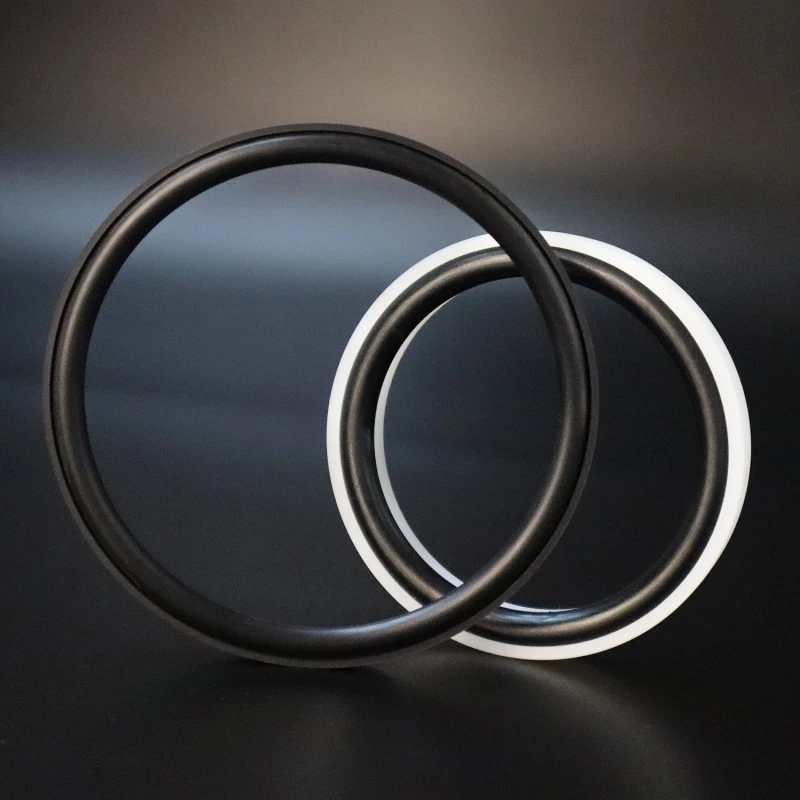

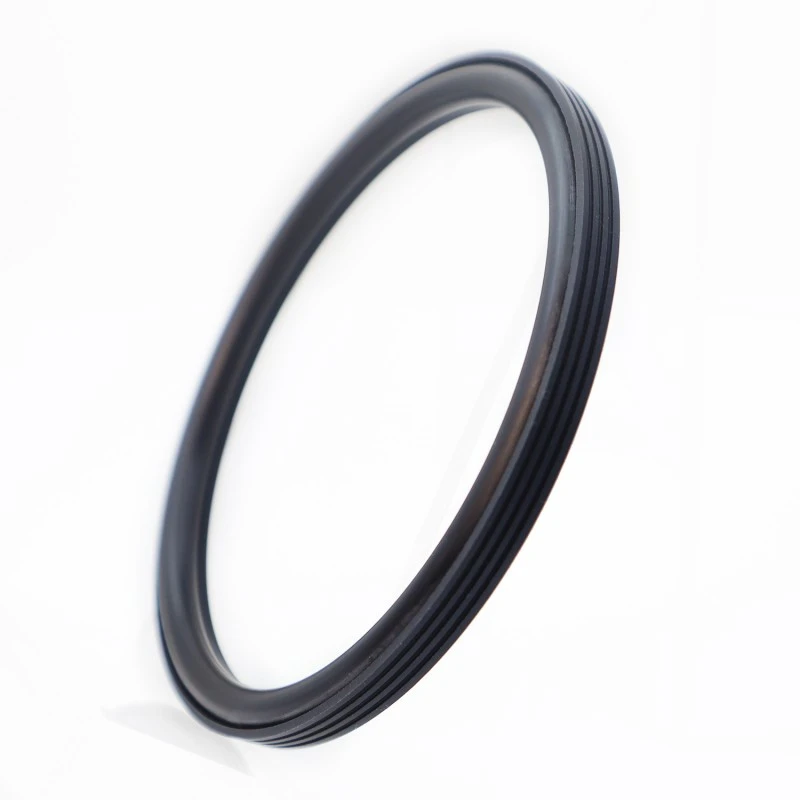

Uszczelnienie Bore Seal, zaprojektowane i wyprodukowane przez Ruichen Sealing Factory, nadaje się do jednokierunkowego uszczelniania w hydraulicznych zastosowaniach związanych z ruchem posuwisto-zwrotnym i obrotowym. Charakteryzuje się długą żywotnością, niskim tarciem, doskonałymi właściwościami uszczelniającymi, zwartą budową oraz łatwą instalacją, użytkowaniem i konserwacją. Specjalna warga uszczelniająca i konstrukcja uszczelki o zoptymalizowanej grubości zapewniają doskonałe uszczelnienie nawet w przypadku trudnych mediów, takich jak zaczyn cementowy.
|
Ciśnienie/MPa |
Temperatura/°C |
Prędkość / m/s |
Średni |
|
|
ruch posuwisto-zwrotny |
Ruch obrotowy |
|||
|
≤100 |
-35 do +100°C (z oringiem NBR) |
≤6 |
≤2 |
Woda, błoto, ropa naftowa, olej hydrauliczny, emulsja |
|
-20 do +200°C (z oringiem FKM) |
||||
Wybór materiału
1. Można wybrać następujące materiały na pierścienie uszczelniające: R01 Kauczuk nitrylowy (NBR), R02 Guma fluorowa (FKM) itp.
2. Materiał pierścienia uszczelniającego: Standardowym materiałem jest PTFE4, inne dostępne materiały to PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 itp.
Przykład zamówienia
Zamów model: RC2062-80*68,3*7,6-PTFE4-R01
Model - Średnica otworu * Średnica rowka * Szerokość rowka - Kod materiału

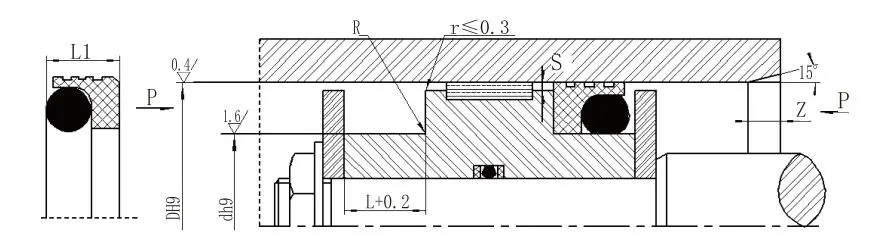

Dane techniczne i parametry (Dostępny jest dowolny rozmiar w określonym zakresie.)
|
Zakres przysłony Typ standardowy DH9 RC2062 |
Zakres przysłony Ciężkie ładowanie DH9 RC2062-Z |
Średnica rowka dh9 |
Szerokość rowka L+0,2 |
Szerokość uszczelki L1 |
Zaokrąglone rogi Rmaks |
Luz promieniowy Smax |
Ścięcie Zmin |
Średnica drutu o-ringu |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8 ~ 12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13 ~ 24,9 |
10 ~ 12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25 ~ 51,9 |
13 ~ 24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52 ~ 127,9 |
25 ~ 51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128 ~ 500,9 |
52 ~ 127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501 ~ 1500 |
128 ~ 500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Uwaga: 1. W przypadku cylindrów o średnicy ≤ 30 mm zaleca się konstrukcję z otwartym rowkiem.
2. W przypadku ciśnień większych niż 30 MPa zaleca się pasowanie H8/f8 dla szczeliny wytłaczanej.
Wszechstronne możliwości testowania: Nasze centralne laboratorium jest wyposażone w pełną gamę sprzętu testującego, zdolnego do symulacji działania produktu w rzeczywistych warunkach pracy. Elementy testowe obejmują między innymi:
Kontrola wymiarowa: Stosowanie precyzyjnych przyrządów do pomiaru obrazu 2D i współrzędnościowych maszyn pomiarowych w celu zapewnienia, że wymiary produktu w pełni spełniają wymagania tolerancji rysunku.
Testy wydajności: w tym testy starzenia w wysokiej temperaturze, testy w niskiej temperaturze, testy odporności na olej/średni, testy odporności na zużycie, testy ciśnienia rozrywającego itp.
Testowanie cyklu życia: przewidywanie żywotności i niezawodności produktu poprzez testy laboratoryjne trwałości, które symulują rzeczywiste warunki pracy.
